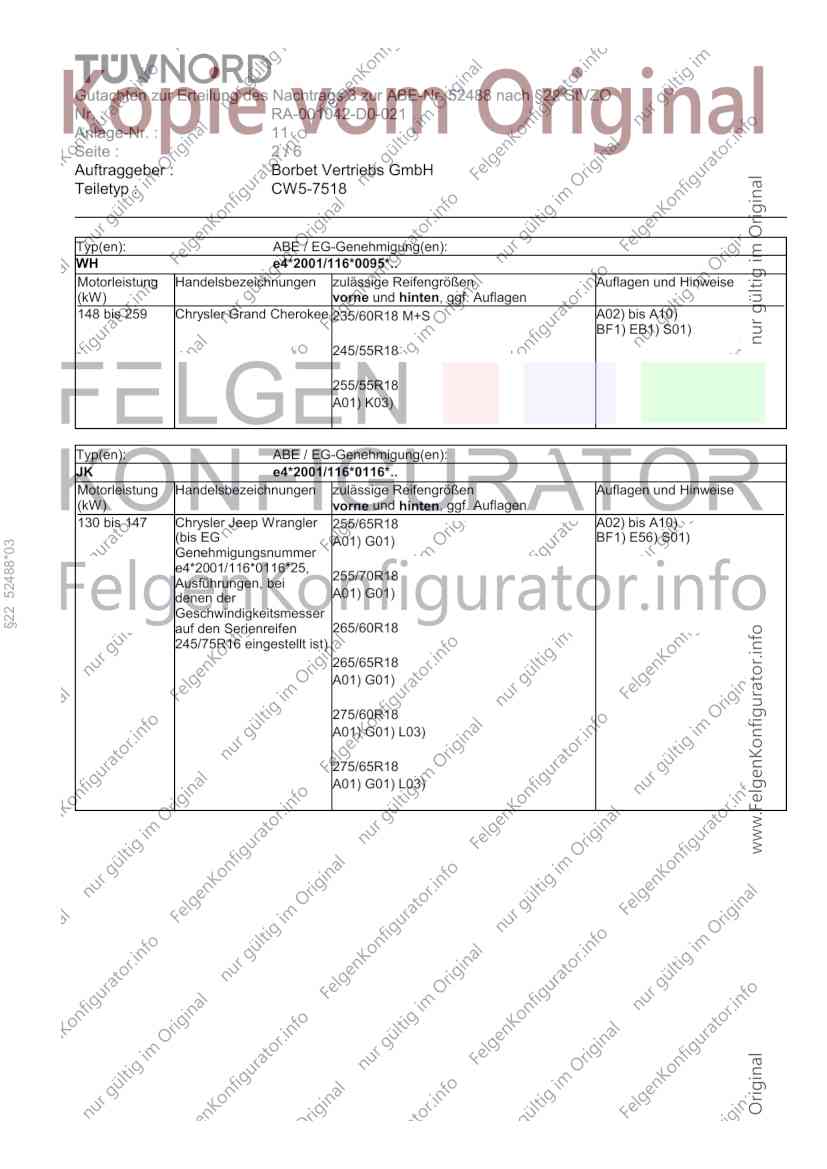

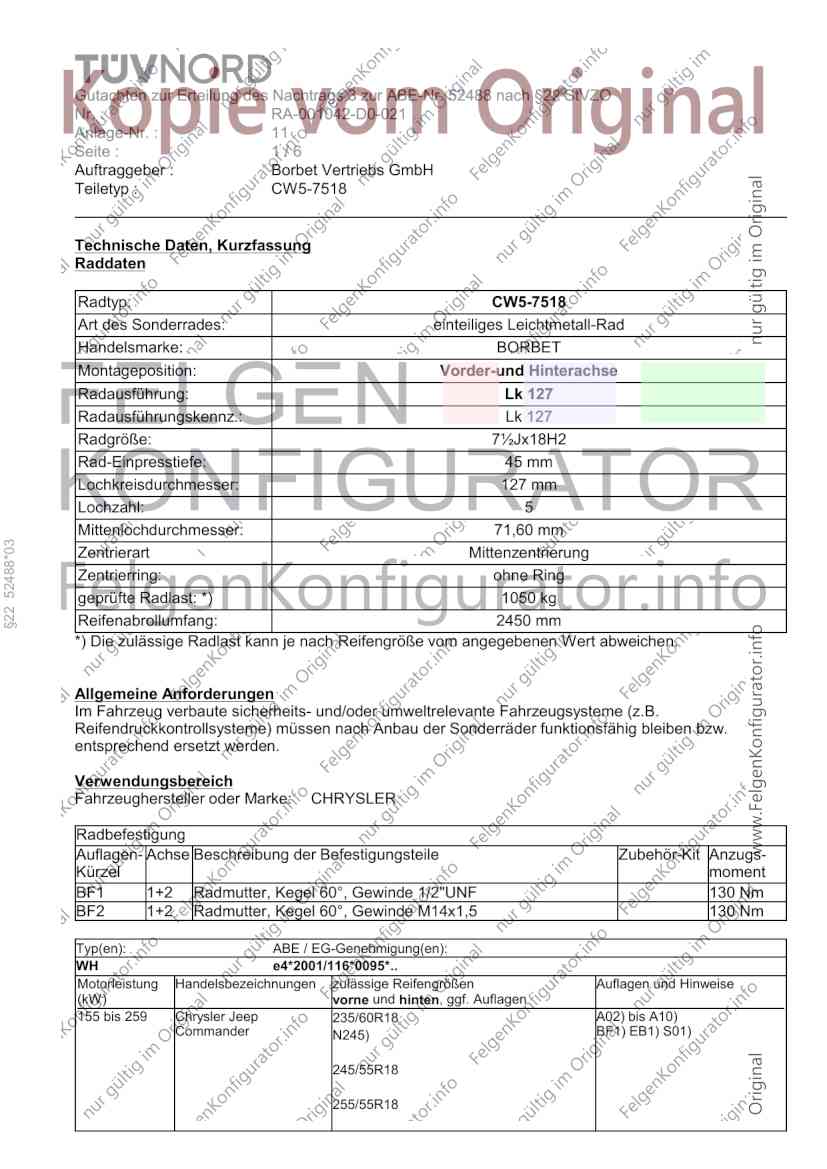

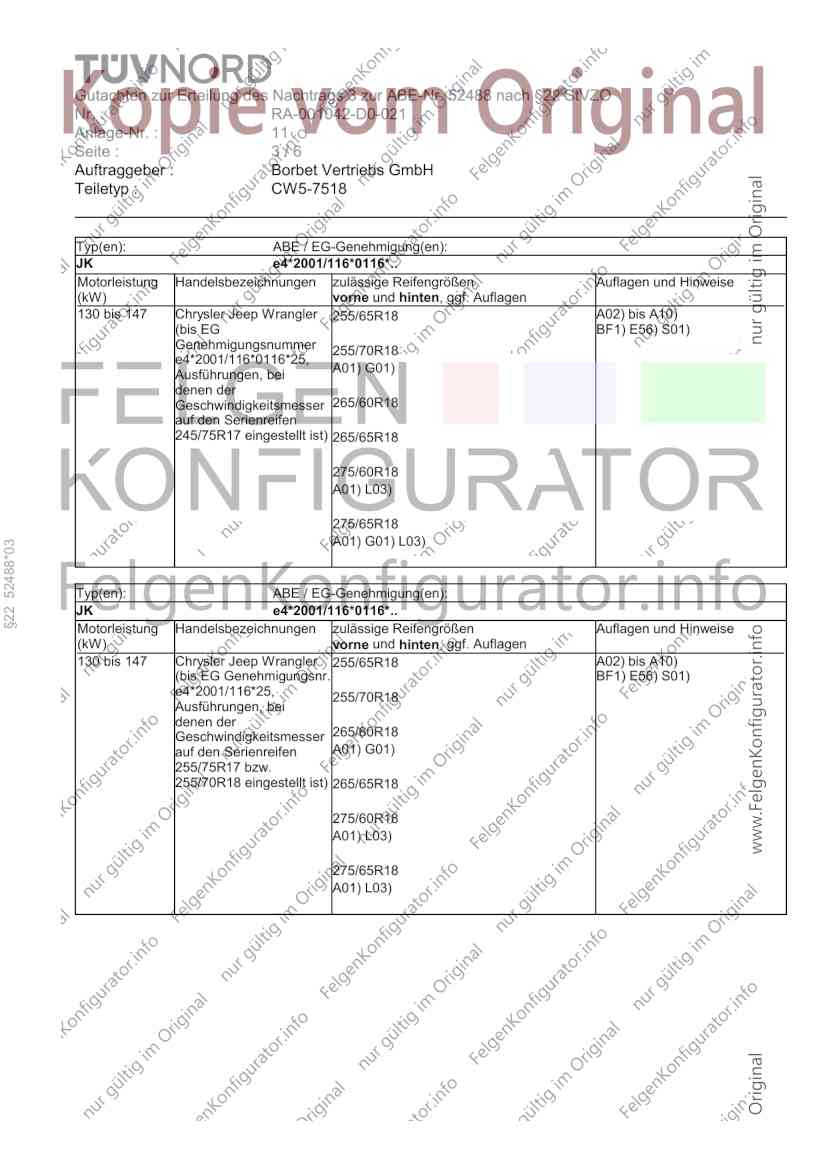

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 52488 nach §22 StVZO
Nr. : RA-001042-D0-021
Anlage-Nr. : 11
Seite : 1/6
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW5-7518
Technische Daten, Kurzfassung
Raddaten
Radtyp: CW5-7518
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: BORBET
Montageposition: Vorder-und Hinterachse
Radausführung: Lk 127
Radausführungskennz.: Lk 127
Radgröße: 7½Jx18H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 127 mm
Lochzahl: 5
Mittenlochdurchmesser: 71,60 mm
§22 52488*03
Zentrierart Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1050 kg
Reifenabrollumfang: 2450 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: CHRYSLER
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde 1/2"UNF 130 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M14x1,5 130 Nm
Typ(en): ABE / EG-Genehmigung(en):
WH e4*2001/116*0095*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 259 Chrysler Jeep 235/60R18 A02) bis A10)
Commander N245) BF1) EB1) S01)
245/55R18
255/55R18
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 52488 nach §22 StVZO
Nr. : RA-001042-D0-021
Anlage-Nr. : 11
Seite : 2/6
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW5-7518
Typ(en): ABE / EG-Genehmigung(en):
WH e4*2001/116*0095*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
148 bis 259 Chrysler Grand Cherokee 235/60R18 M+S A02) bis A10)
BF1) EB1) S01)
245/55R18
255/55R18
A01) K03)
Typ(en): ABE / EG-Genehmigung(en):
JK e4*2001/116*0116*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
130 bis 147 Chrysler Jeep Wrangler 255/65R18 A02) bis A10)
(bis EG A01) G01) BF1) E56) S01)
§22 52488*03
Genehmigungsnummer
e4*2001/116*0116*25,
255/70R18
Ausführungen, bei
denen der A01) G01)
Geschwindigkeitsmesser
auf den Serienreifen 265/60R18
245/75R16 eingestellt ist)
265/65R18
A01) G01)
275/60R18
A01) G01) L03)
275/65R18
A01) G01) L03)
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 52488 nach §22 StVZO
Nr. : RA-001042-D0-021
Anlage-Nr. : 11
Seite : 3/6
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW5-7518
Typ(en): ABE / EG-Genehmigung(en):
JK e4*2001/116*0116*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
130 bis 147 Chrysler Jeep Wrangler 255/65R18 A02) bis A10)
(bis EG BF1) E56) S01)
Genehmigungsnummer 255/70R18
e4*2001/116*0116*25,
A01) G01)
Ausführungen, bei
denen der
Geschwindigkeitsmesser 265/60R18
auf den Serienreifen
245/75R17 eingestellt ist) 265/65R18
275/60R18
A01) L03)
275/65R18
A01) G01) L03)
§22 52488*03
Typ(en): ABE / EG-Genehmigung(en):
JK e4*2001/116*0116*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
130 bis 147 Chrysler Jeep Wrangler 255/65R18 A02) bis A10)
(bis EG Genehmigungsnr. BF1) E56) S01)
e4*2001/116*25, 255/70R18
Ausführungen, bei
denen der
Geschwindigkeitsmesser 265/60R18
auf den Serienreifen A01) G01)
255/75R17 bzw.
255/70R18 eingestellt ist) 265/65R18
275/60R18
A01) L03)
275/65R18
A01) L03)

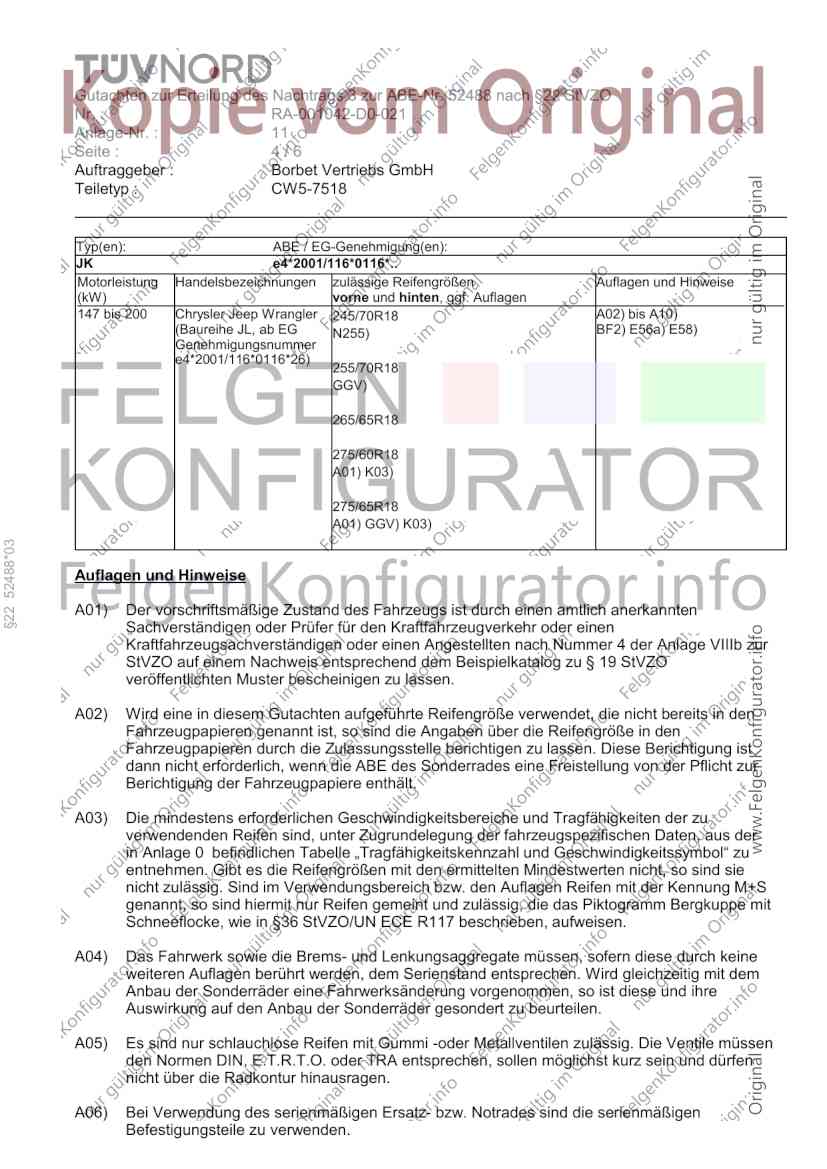

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 52488 nach §22 StVZO
Nr. : RA-001042-D0-021
Anlage-Nr. : 11
Seite : 4/6
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW5-7518
Typ(en): ABE / EG-Genehmigung(en):
JK e4*2001/116*0116*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 bis 200 Chrysler Jeep Wrangler 245/70R18 A02) bis A10)
(Baureihe JL, ab EG N255) BF2) E56a) E58)
Genehmigungsnummer
e4*2001/116*0116*26)
255/70R18
GGV)
265/65R18
275/60R18
A01) K03)
275/65R18
A01) GGV) K03)
§22 52488*03
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig. Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S
genannt, so sind hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit
Schneeflocke, wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.

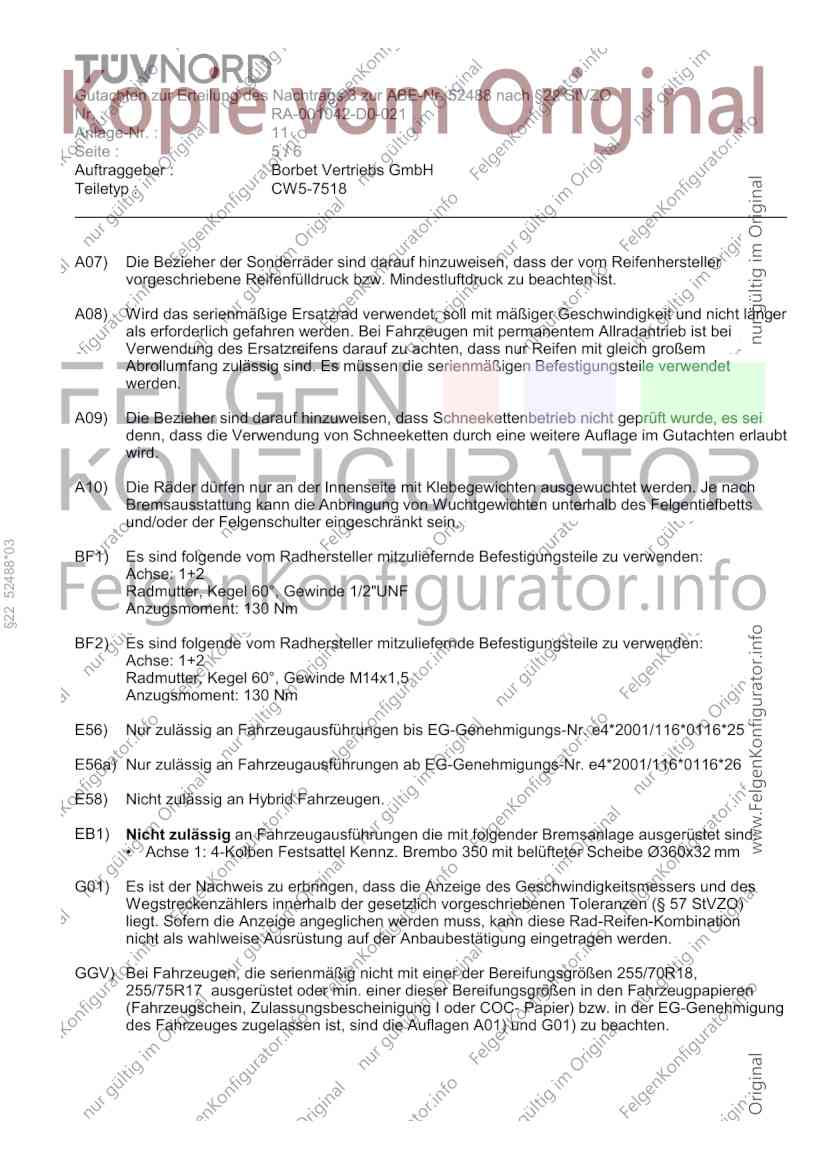

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 52488 nach §22 StVZO
Nr. : RA-001042-D0-021
Anlage-Nr. : 11
Seite : 5/6
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW5-7518
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
§22 52488*03
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde 1/2"UNF
Anzugsmoment: 130 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M14x1,5
Anzugsmoment: 130 Nm
E56) Nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr. e4*2001/116*0116*25
E56a) Nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr. e4*2001/116*0116*26
E58) Nicht zulässig an Hybrid Fahrzeugen.
EB1) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 4-Kolben Festsattel Kennz. Brembo 350 mit belüfteter Scheibe Ø360x32 mm
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
GGV) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 255/70R18,
255/75R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.

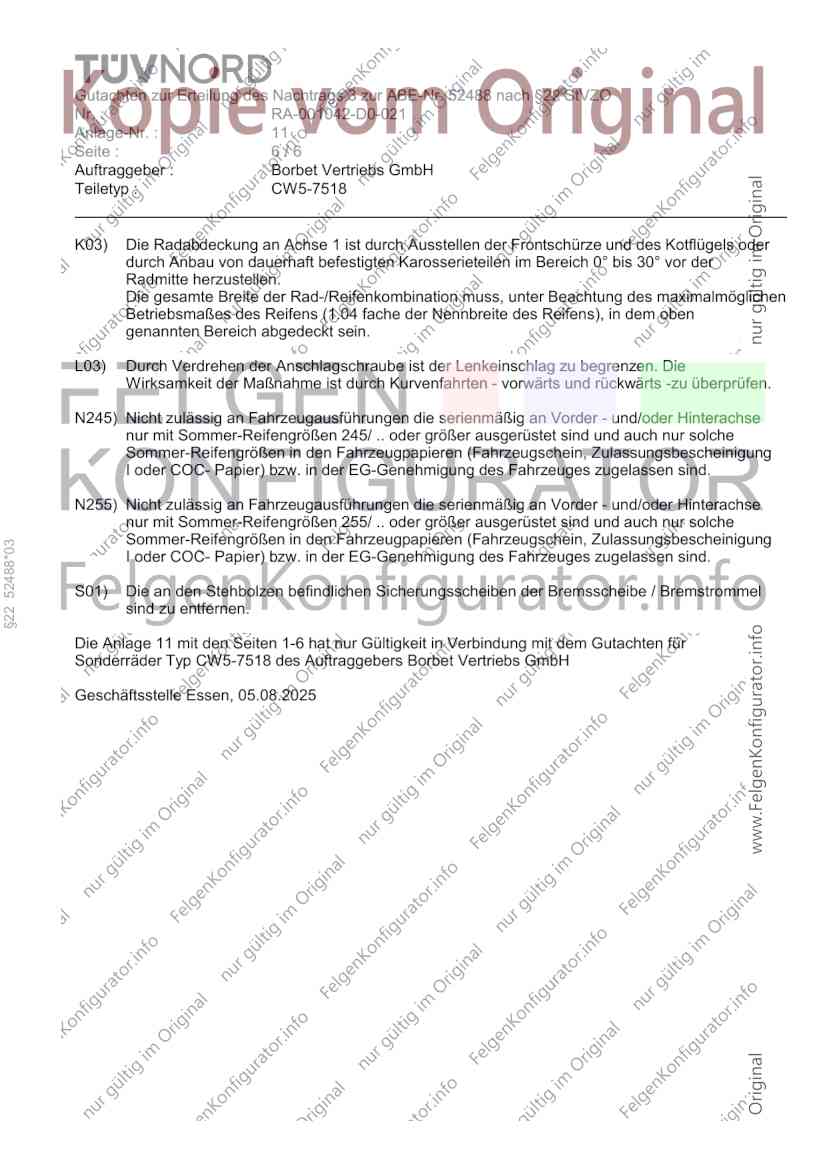

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 52488 nach §22 StVZO
Nr. : RA-001042-D0-021
Anlage-Nr. : 11
Seite : 6/6
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW5-7518
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
L03) Durch Verdrehen der Anschlagschraube ist der Lenkeinschlag zu begrenzen. Die
Wirksamkeit der Maßnahme ist durch Kurvenfahrten - vorwärts und rückwärts -zu überprüfen.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
§22 52488*03
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe / Bremstrommel
sind zu entfernen.
Die Anlage 11 mit den Seiten 1-6 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ CW5-7518 des Auftraggebers Borbet Vertriebs GmbH
Geschäftsstelle Essen, 05.08.2025
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 52488*03
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:23.10.2024
