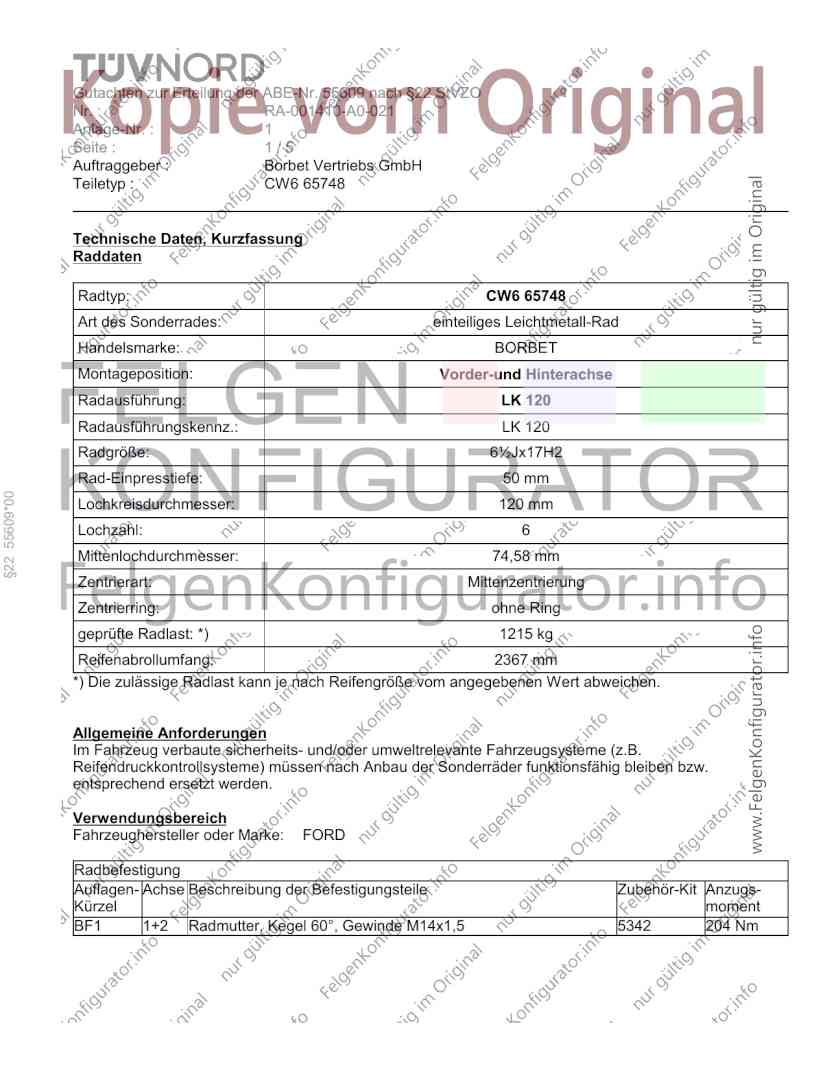

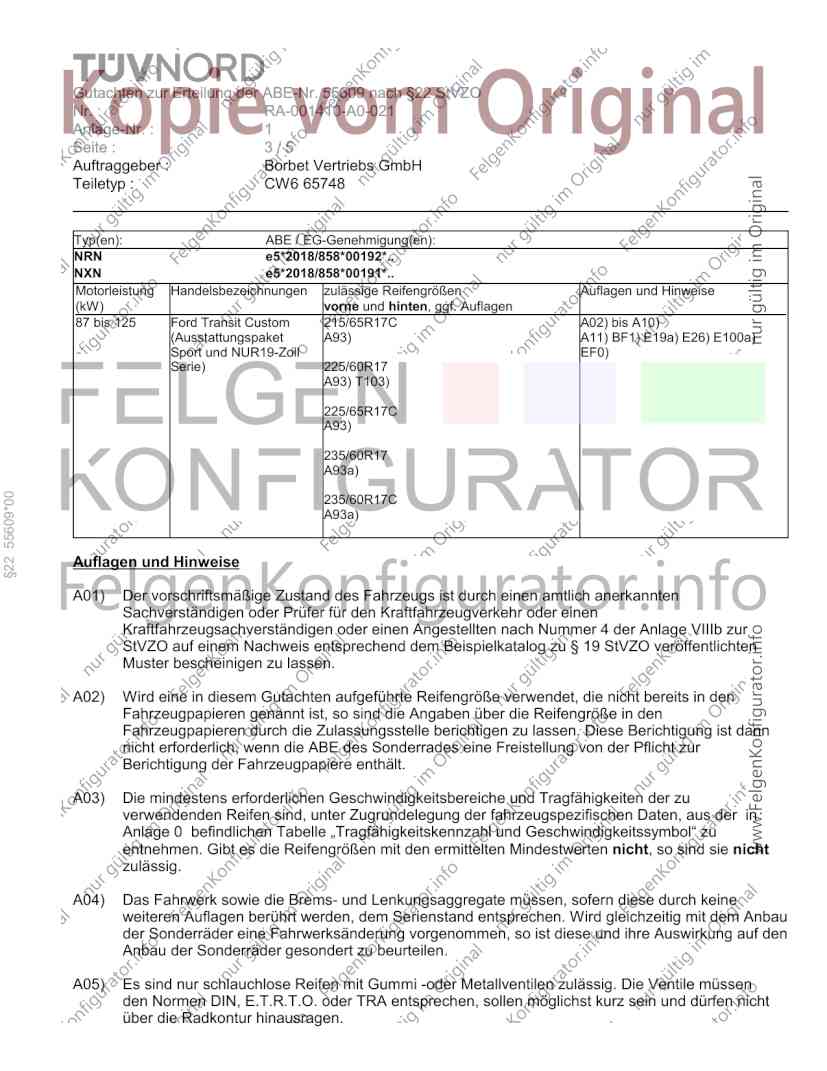

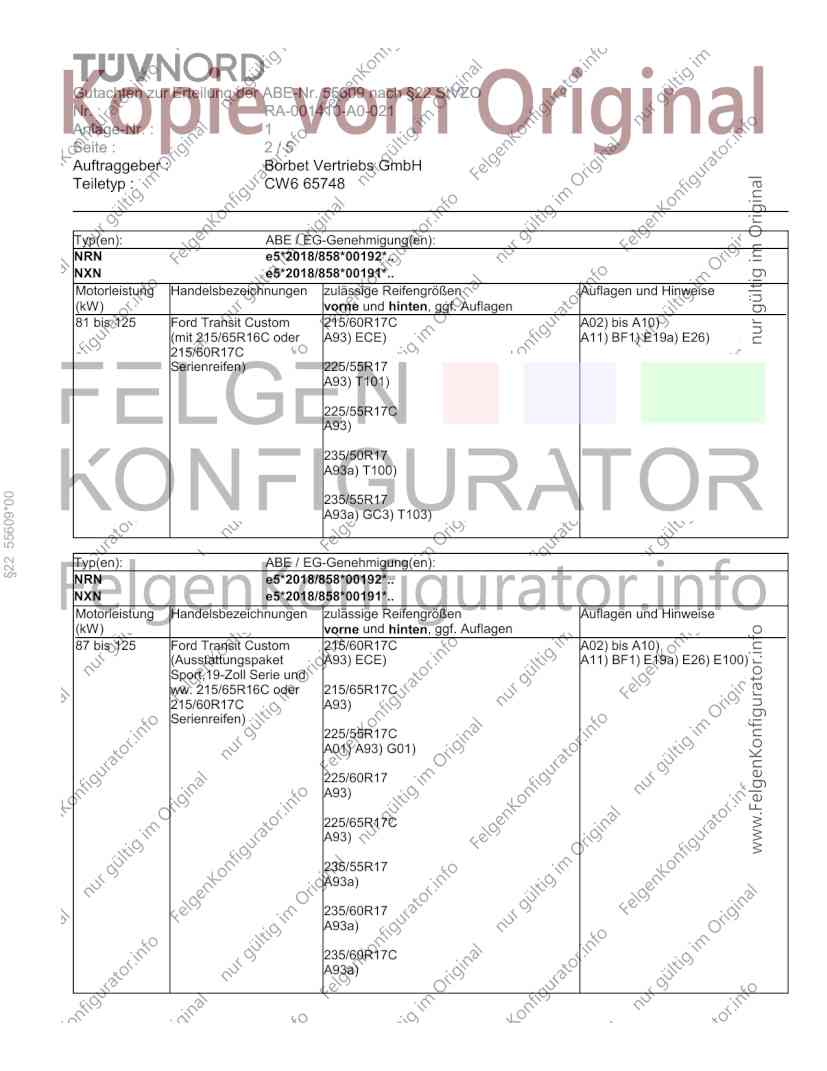

Gutachten zur Erteilung der ABE-Nr. 55609 nach §22 StVZO
Nr. : RA-001410-A0-021
Anlage-Nr. : 1
Seite : 1/5
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW6 65748
Technische Daten, Kurzfassung
Raddaten
Radtyp: CW6 65748
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: BORBET
Montageposition: Vorder-und Hinterachse
Radausführung: LK 120
Radausführungskennz.: LK 120
Radgröße: 6½Jx17H2
Rad-Einpresstiefe: 50 mm
§22 55609*00
Lochkreisdurchmesser: 120 mm
Lochzahl: 6
Mittenlochdurchmesser: 74,58 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1215 kg
Reifenabrollumfang: 2367 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: FORD
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M14x1,5 5342 204 Nm
Gutachten zur Erteilung der ABE-Nr. 55609 nach §22 StVZO
Nr. : RA-001410-A0-021
Anlage-Nr. : 1
Seite : 2/5
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW6 65748
Typ(en): ABE / EG-Genehmigung(en):
NRN e5*2018/858*00192*..
NXN e5*2018/858*00191*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 125 Ford Transit Custom 215/60R17C A02) bis A10)
(mit 215/65R16C oder A93) ECE) A11) BF1) E19a) E26)
215/60R17C
Serienreifen) 225/55R17
A93) T101)
225/55R17C
A93)
235/50R17
A93a) T100)
§22 55609*00
235/55R17
A93a) GC3) T103)
Typ(en): ABE / EG-Genehmigung(en):
NRN e5*2018/858*00192*..
NXN e5*2018/858*00191*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
87 bis 125 Ford Transit Custom 215/60R17C A02) bis A10)
(Ausstattungspaket A93) ECE) A11) BF1) E19a) E26) E100)
Sport,19-Zoll Serie und
ww. 215/65R16C oder 215/65R17C
215/60R17C A93)
Serienreifen)
225/55R17C
A01) A93) G01)
225/60R17
A93)
225/65R17C
A93)
235/55R17
A93a)
235/60R17
A93a)
235/60R17C
A93a)
Gutachten zur Erteilung der ABE-Nr. 55609 nach §22 StVZO
Nr. : RA-001410-A0-021
Anlage-Nr. : 1
Seite : 3/5
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW6 65748
Typ(en): ABE / EG-Genehmigung(en):
NRN e5*2018/858*00192*..
NXN e5*2018/858*00191*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
87 bis 125 Ford Transit Custom 215/65R17C A02) bis A10)
(Ausstattungspaket A93) A11) BF1) E19a) E26) E100a)
Sport und NUR19-Zoll EF0)
Serie) 225/60R17
A93) T103)
225/65R17C
A93)
235/60R17
A93a)
§22 55609*00
235/60R17C
A93a)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann
nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem Anbau
der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre Auswirkung auf den
Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
Gutachten zur Erteilung der ABE-Nr. 55609 nach §22 StVZO
Nr. : RA-001410-A0-021
Anlage-Nr. : 1
Seite : 4/5
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW6 65748
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
§22 55609*00
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass sind
Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....",
eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur auf
den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M14x1,5
Zubehörkit: 5342
Anzugsmoment: 204 Nm
E19a) Nicht geprüft an Fahrzeugausführungen mit Allradantrieb.
E26) Nicht zulässig an Fahrzeugausführungen mit Elektro-Antrieb.
E100) Nur zulässig an Fahrzeugausführungen die serienmäßig mit der Bereifungsgröße 235/50R19
und ww. mit 215/65R16 und/oder 215/60R17C ausgerüstet sind.
E100a)Nur zulässig an Fahrzeugausführungen die serienmäßig mit der Bereifungsgröße 235/50R19
ausgerüstet sind.
Gutachten zur Erteilung der ABE-Nr. 55609 nach §22 StVZO
Nr. : RA-001410-A0-021
Anlage-Nr. : 1
Seite : 5/5
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW6 65748
ECE) Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-
Kombination nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z.
B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren Raddurchmesser größer als
der Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
GC3) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/60R17C ausgerüstet oder
§22 55609*00
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
T100) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1600 kg bei LI 100 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 800 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T101) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1650 kg bei LI 101 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 825 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T103) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1750 kg bei LI 103 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 875 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 1 mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ CW6 65748 des Auftraggebers Borbet Vertriebs GmbH
Geschäftsstelle Essen, 18.10.2024
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9

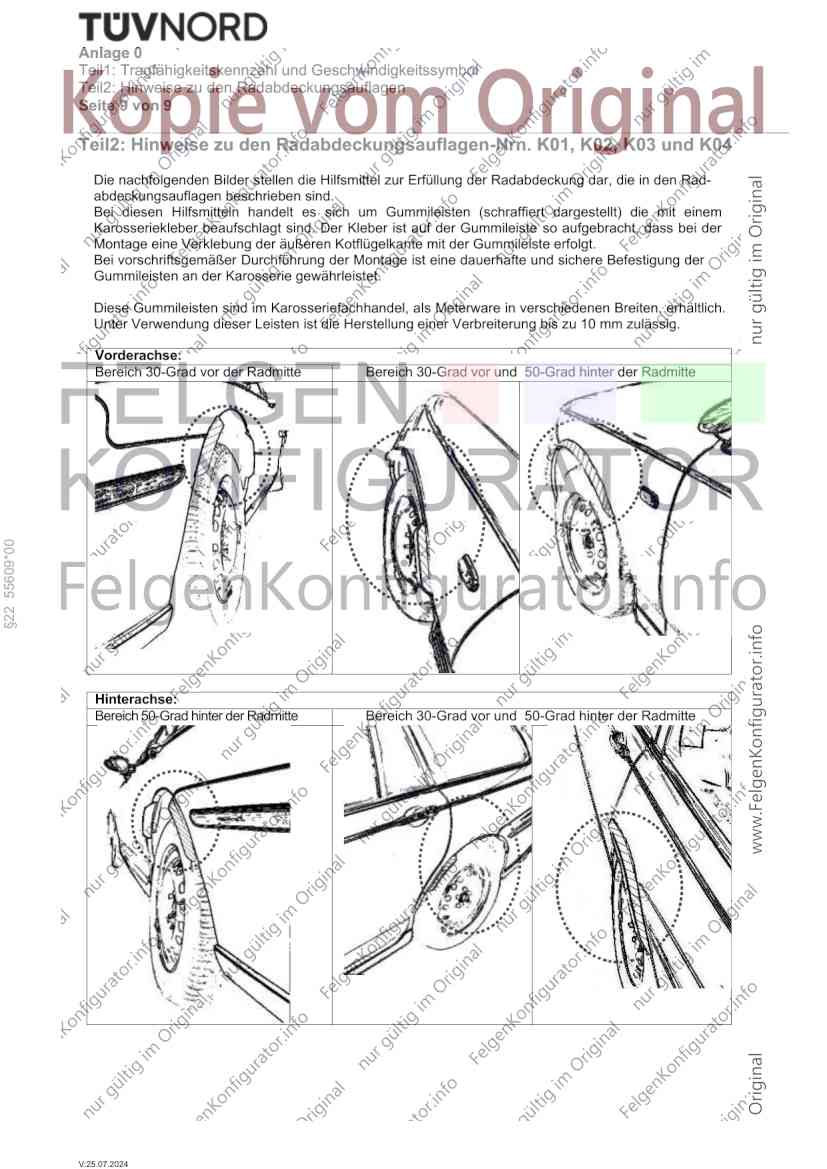

Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 55609*00
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:25.07.2024
