Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 50166 nach §22 StVZO
Nr. : RA-000809-D0-021
Anlage-Nr. : 1b
Seite : 1/5
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CWD 60668

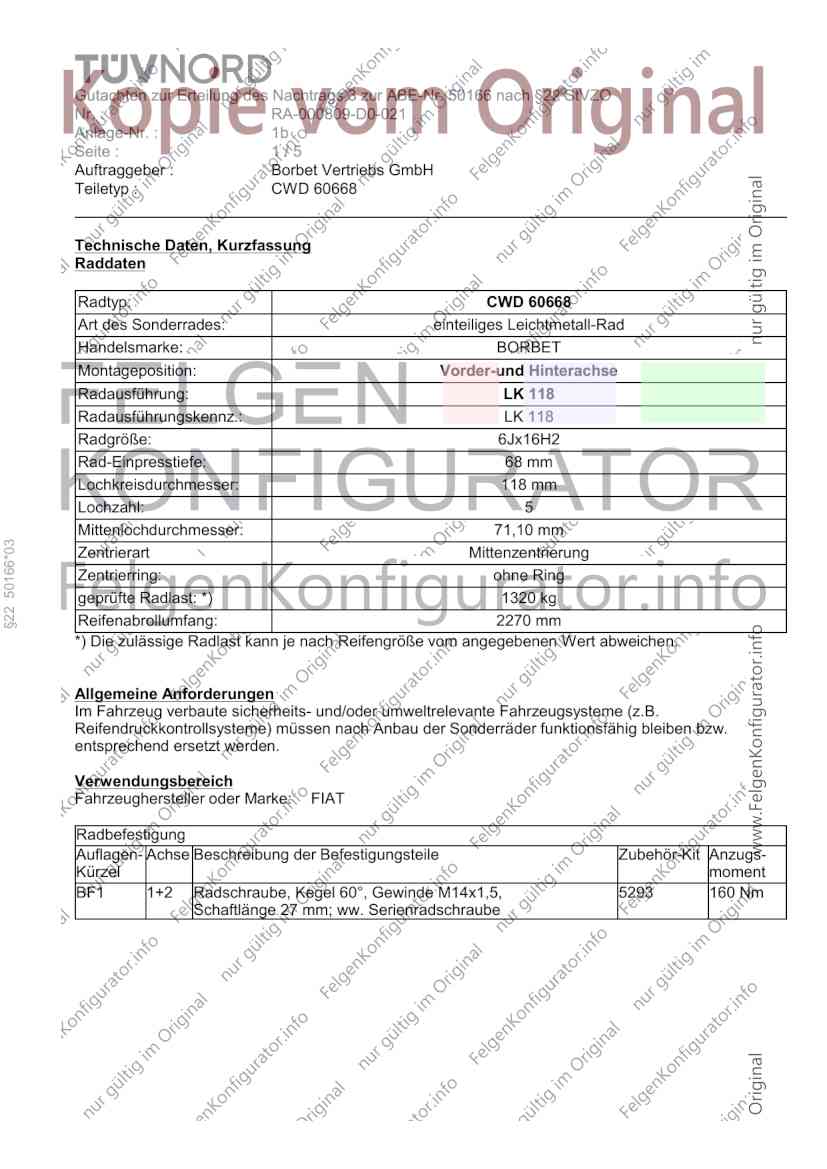

Technische Daten, Kurzfassung
Raddaten

Radtyp: CWD 60668
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: BORBET
Montageposition: Vorder-und Hinterachse
Radausführung: LK 118
Radausführungskennz.: LK 118
Radgröße: 6Jx16H2
Rad-Einpresstiefe: 68 mm
Lochkreisdurchmesser: 118 mm
Lochzahl: 5
Mittenlochdurchmesser: 71,10 mm
§22 50166*03

Zentrierart Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1320 kg
Reifenabrollumfang: 2270 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.

Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.

Verwendungsbereich
Fahrzeughersteller oder Marke: FIAT

Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 5293 160 Nm
Schaftlänge 27 mm; ww. Serienradschraube
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 50166 nach §22 StVZO
Nr. : RA-000809-D0-021
Anlage-Nr. : 1b
Seite : 2/5
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CWD 60668

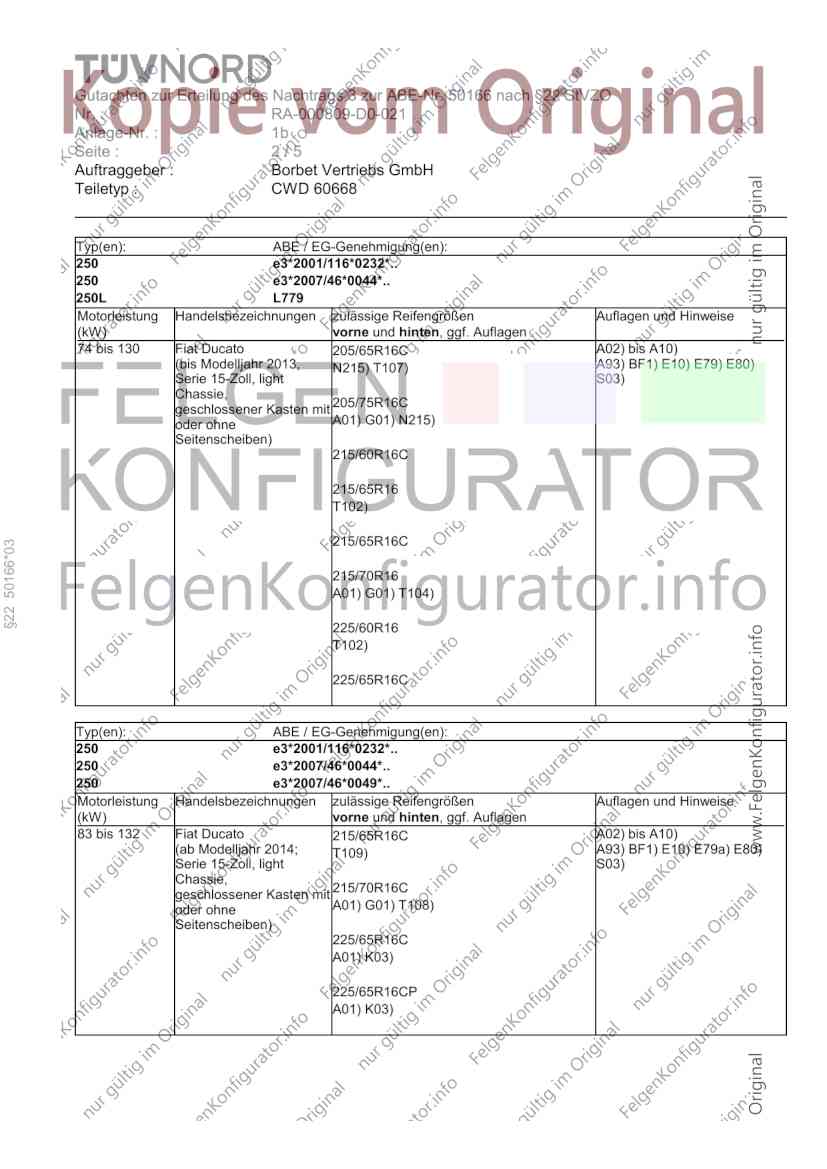

Typ(en): ABE / EG-Genehmigung(en):
250 e3*2001/116*0232*..
250 e3*2007/46*0044*..
250L L779
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 130 Fiat Ducato 205/65R16C A02) bis A10)
(bis Modelljahr 2013, N215) T107) A93) BF1) E10) E79) E80)
Serie 15-Zoll, light S03)
Chassie,
205/75R16C
geschlossener Kasten mit
oder ohne A01) G01) N215)
Seitenscheiben)
215/60R16C

215/65R16
T102)

215/65R16C
§22 50166*03

215/70R16
A01) G01) T104)

225/60R16
T102)

225/65R16C

Typ(en): ABE / EG-Genehmigung(en):
250 e3*2001/116*0232*..
250 e3*2007/46*0044*..
250 e3*2007/46*0049*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 bis 132 Fiat Ducato 215/65R16C A02) bis A10)
(ab Modelljahr 2014; T109) A93) BF1) E10) E79a) E80)
Serie 15-Zoll, light S03)
Chassie,
215/70R16C
geschlossener Kasten mit
oder ohne A01) G01) T108)
Seitenscheiben)
225/65R16C
A01) K03)

225/65R16CP
A01) K03)
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 50166 nach §22 StVZO
Nr. : RA-000809-D0-021
Anlage-Nr. : 1b
Seite : 3/5
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CWD 60668

Typ(en): ABE / EG-Genehmigung(en):
250 e3*2001/116*0232*..
250 e3*2007/46*0044*..
250 e3*2007/46*0049*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 132 Fiat Ducato 215/75R16C A02) bis A10)
(ab Modelljahr 2014, A93) ECE) N225) BF1) E79a) E80) S03)
Serie 16-Zoll, light
Chassie,
215/75R16CP
geschlossener Kasten mit
oder ohne A93) N225)
Seitenscheiben)
225/75R16C
A93a) ECE)

225/75R16CP
A93a) ECE)
§22 50166*03

235/70R16
A93a)

Auflagen und Hinweise

A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig. Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S
genannt, so sind hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit
Schneeflocke, wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 50166 nach §22 StVZO
Nr. : RA-000809-D0-021
Anlage-Nr. : 1b
Seite : 4/5
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CWD 60668

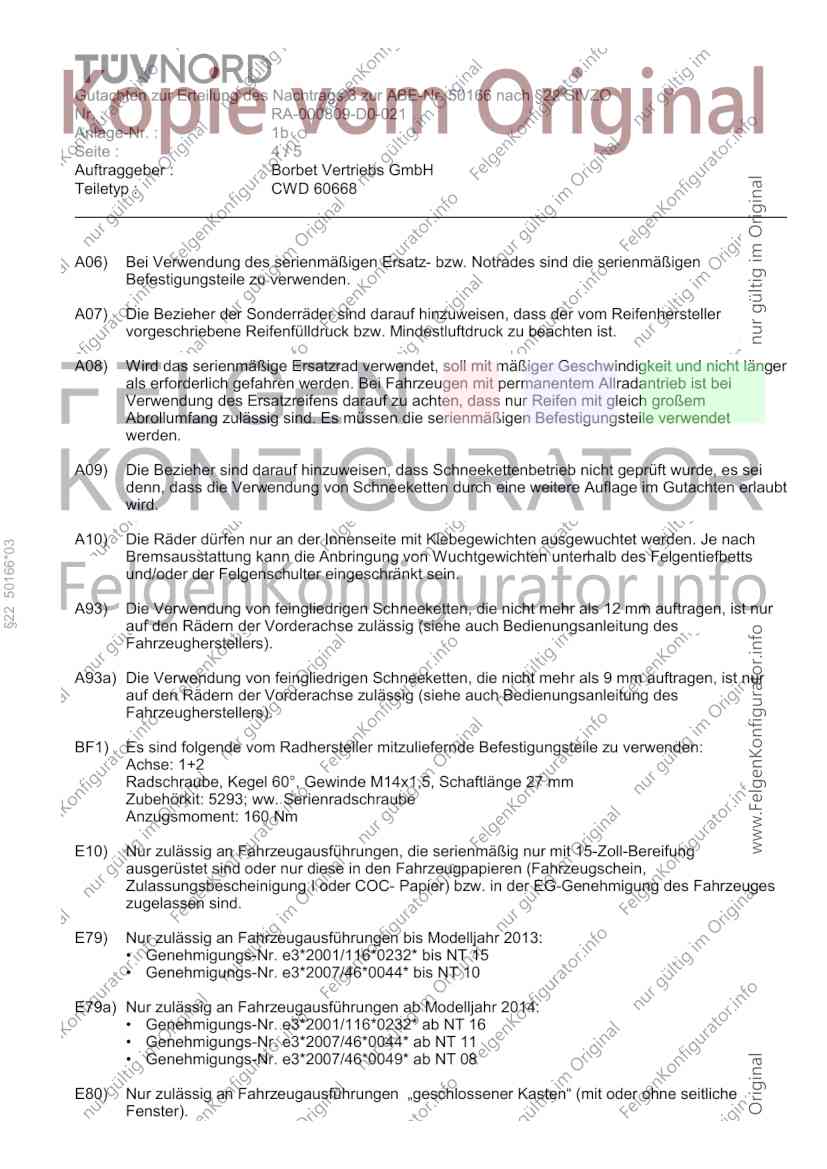

A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.

A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
§22 50166*03

Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.

A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 27 mm
Zubehörkit: 5293; ww. Serienradschraube
Anzugsmoment: 160 Nm

E10) Nur zulässig an Fahrzeugausführungen, die serienmäßig nur mit 15-Zoll-Bereifung
ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen sind.

E79) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2013:
• Genehmigungs-Nr. e3*2001/116*0232* bis NT 15
• Genehmigungs-Nr. e3*2007/46*0044* bis NT 10

E79a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2014:
• Genehmigungs-Nr. e3*2001/116*0232* ab NT 16
• Genehmigungs-Nr. e3*2007/46*0044* ab NT 11
• Genehmigungs-Nr. e3*2007/46*0049* ab NT 08

E80) Nur zulässig an Fahrzeugausführungen „geschlossener Kasten“ (mit oder ohne seitliche
Fenster).
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 50166 nach §22 StVZO
Nr. : RA-000809-D0-021
Anlage-Nr. : 1b
Seite : 5/5
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CWD 60668

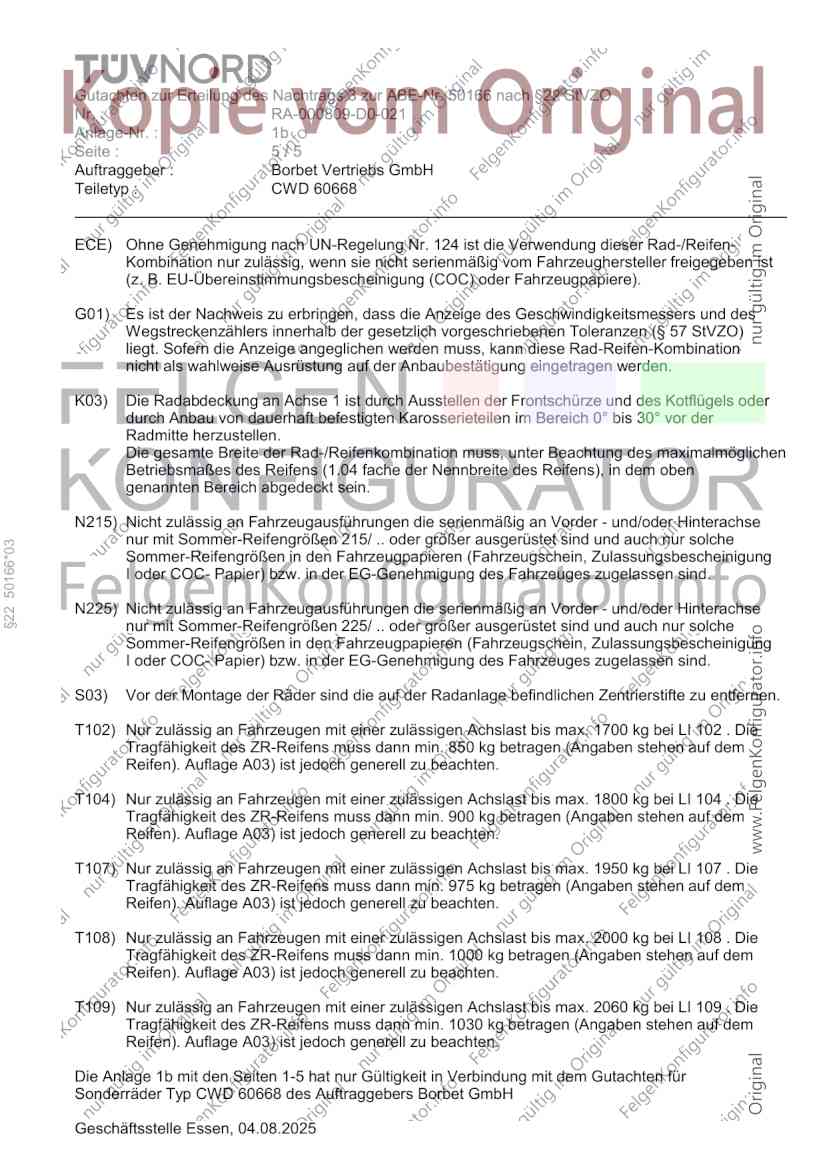

ECE) Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-
Kombination nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist
(z. B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).

G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.

K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche
§22 50166*03

Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.

N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.

S03) Vor der Montage der Räder sind die auf der Radanlage befindlichen Zentrierstifte zu entfernen.

T102) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1700 kg bei LI 102 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 850 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.

T104) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1800 kg bei LI 104 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 900 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.

T107) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1950 kg bei LI 107 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 975 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.

T108) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 2000 kg bei LI 108 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 1000 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.

T109) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 2060 kg bei LI 109 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 1030 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.

Die Anlage 1b mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ CWD 60668 des Auftraggebers Borbet GmbH

Geschäftsstelle Essen, 04.08.2025
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9

Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.

Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.

Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 50166*03

Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte

V:23.10.2024
