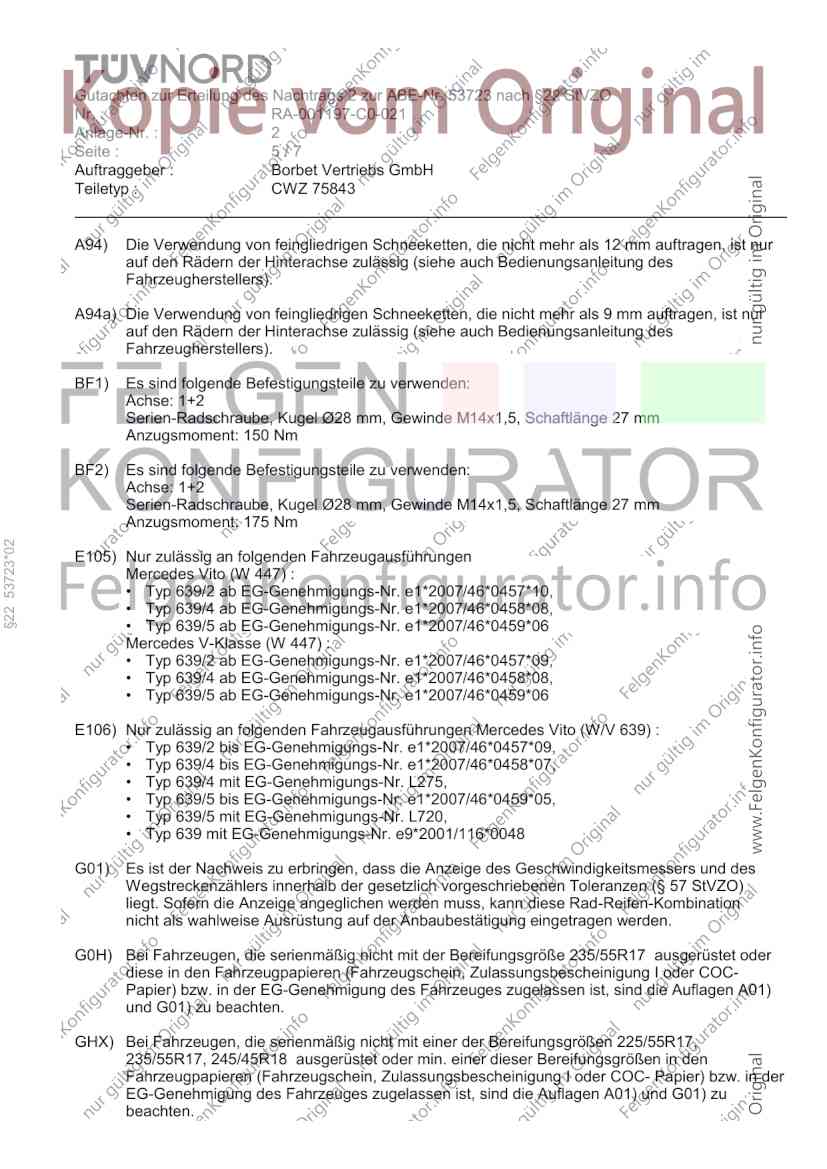

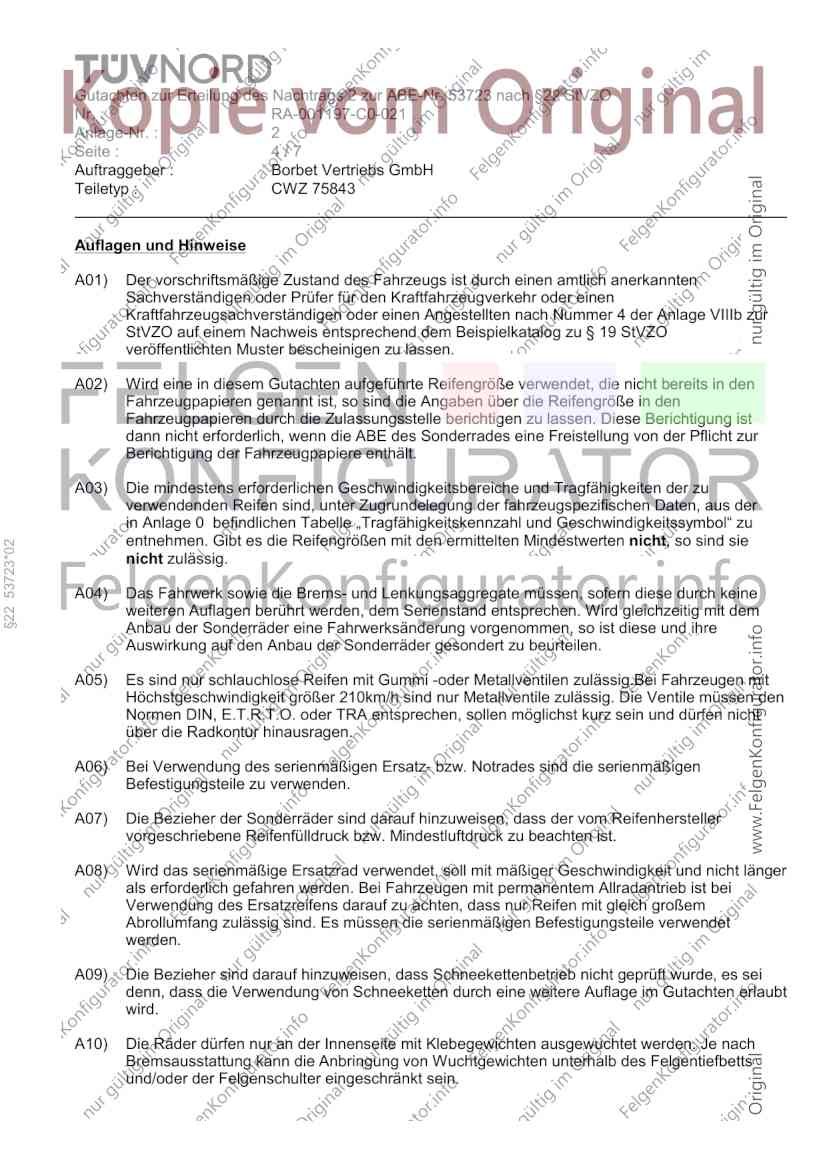

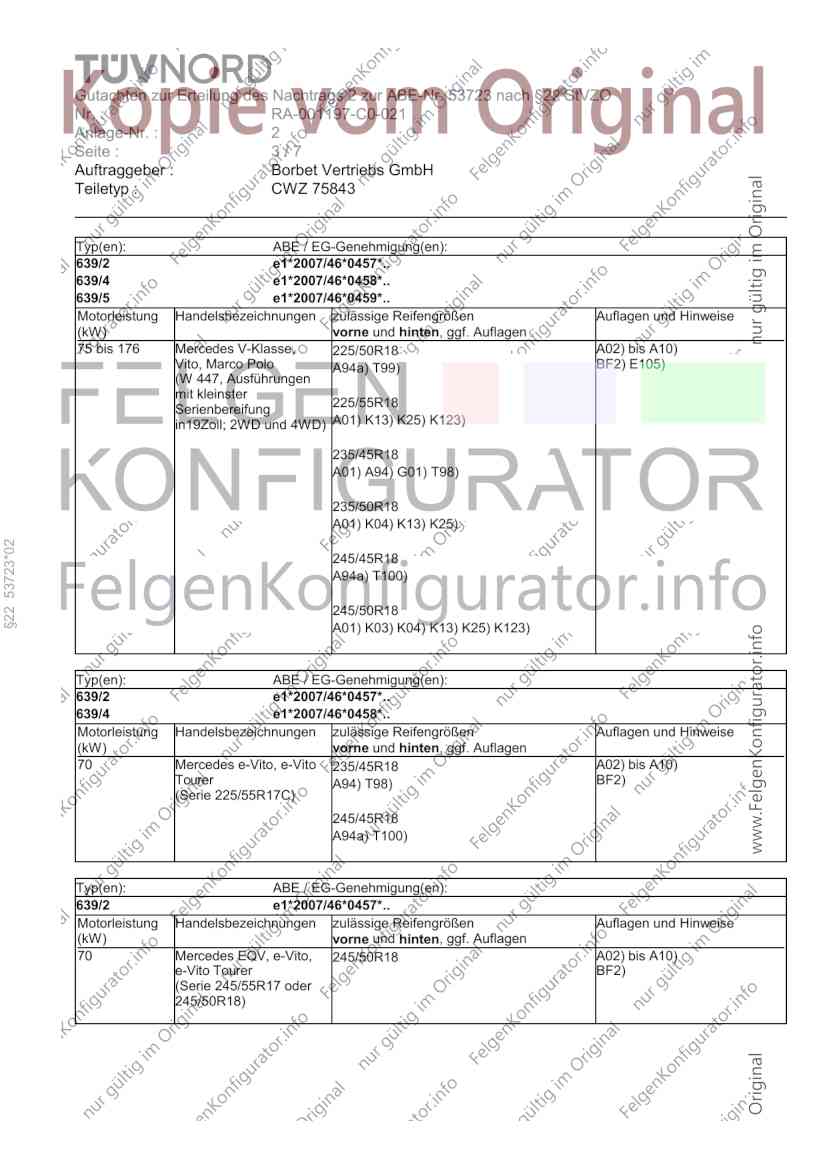

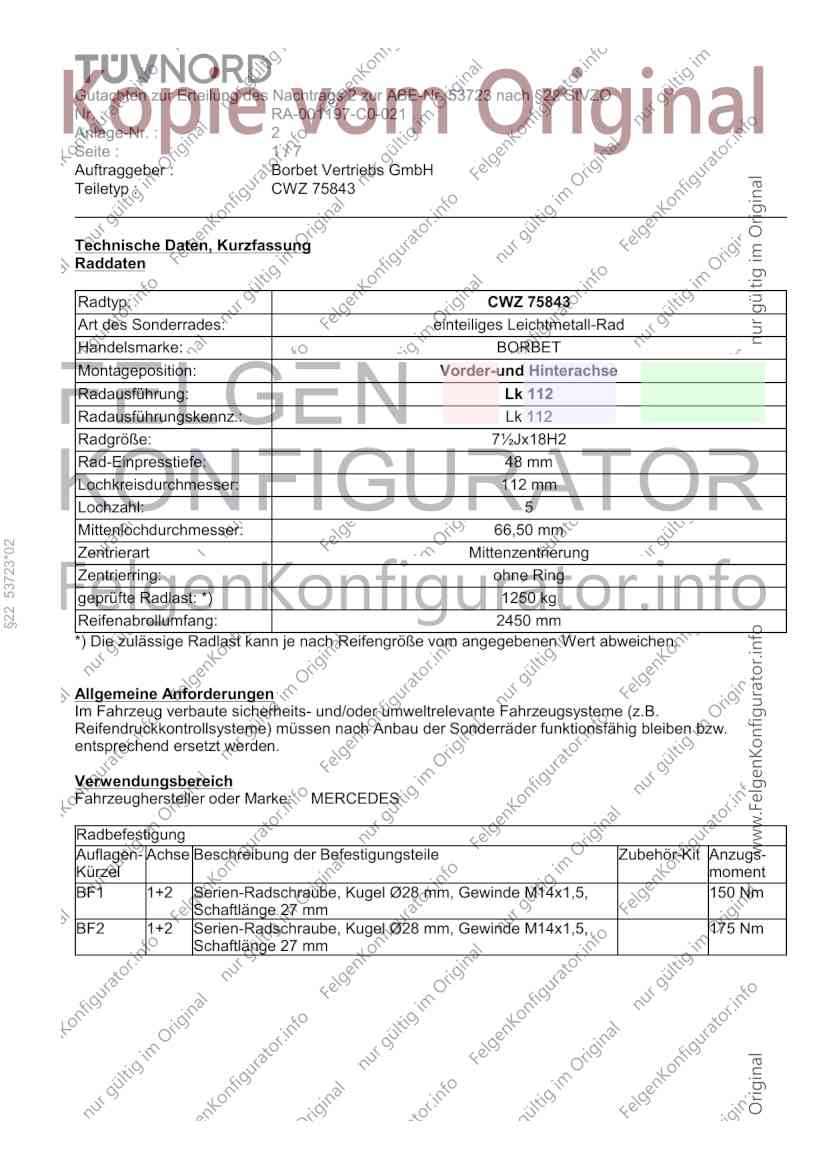

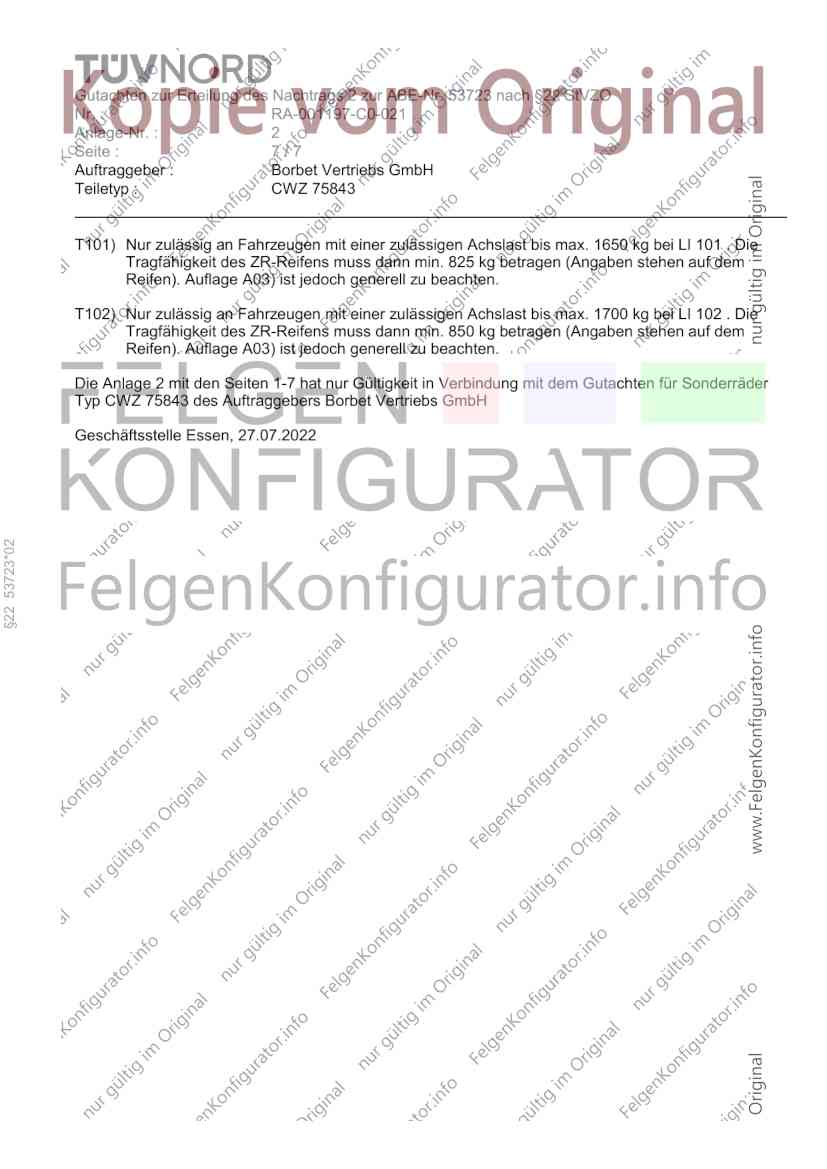

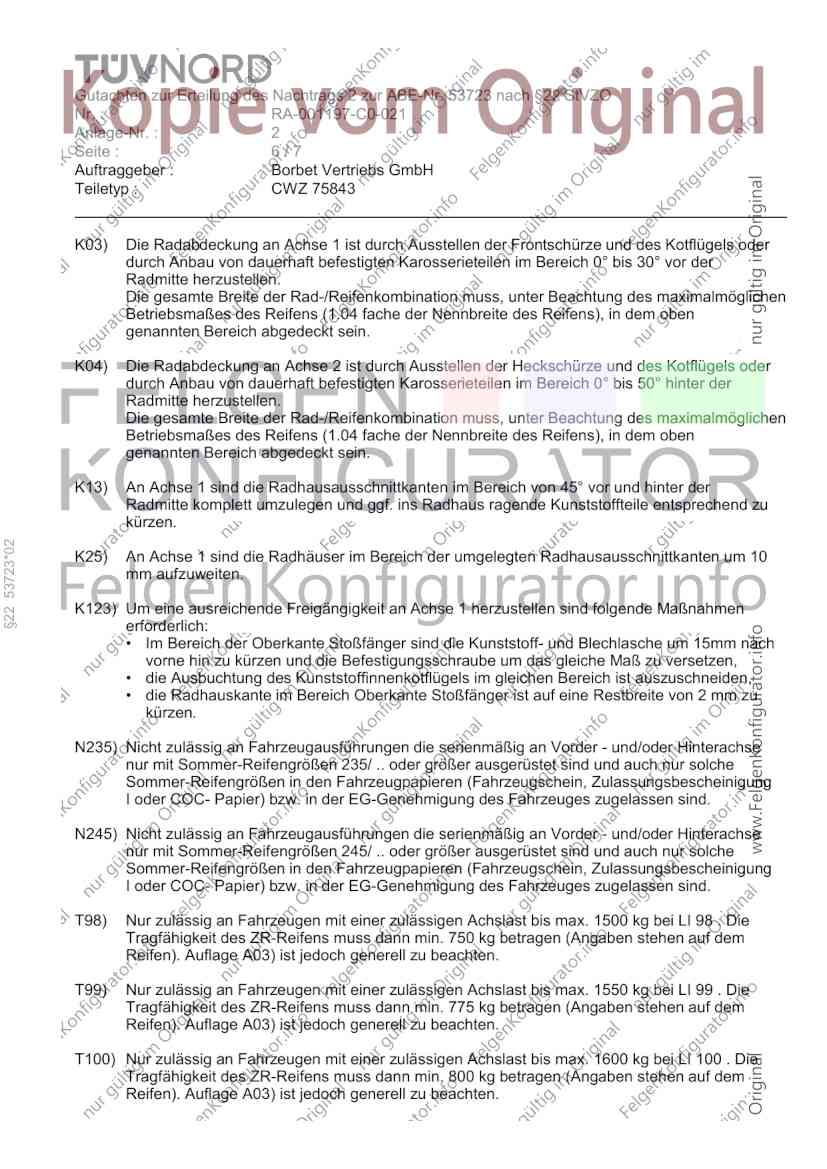

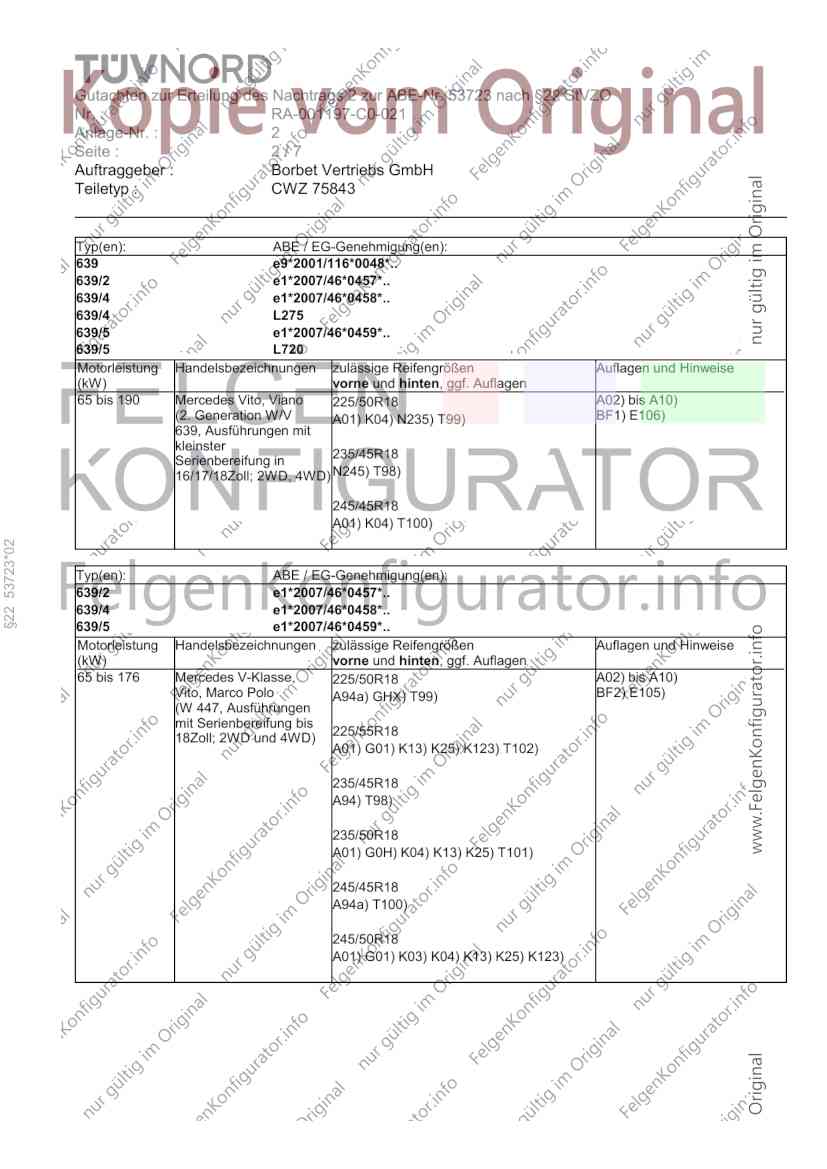

Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53723 nach §22 StVZO
Nr. : RA-001197-C0-021
Anlage-Nr. : 2
Seite : 1/7
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CWZ 75843

Technische Daten, Kurzfassung
Raddaten

Radtyp: CWZ 75843
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: BORBET
Montageposition: Vorder-und Hinterachse
Radausführung: Lk 112
Radausführungskennz.: Lk 112
Radgröße: 7½Jx18H2
Rad-Einpresstiefe: 48 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,50 mm
§22 53723*02

Zentrierart Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1250 kg
Reifenabrollumfang: 2450 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.

Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.

Verwendungsbereich
Fahrzeughersteller oder Marke: MERCEDES

Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, 150 Nm
Schaftlänge 27 mm
BF2 1+2 Serien-Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, 175 Nm
Schaftlänge 27 mm
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53723 nach §22 StVZO
Nr. : RA-001197-C0-021
Anlage-Nr. : 2
Seite : 2/7
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CWZ 75843

Typ(en): ABE / EG-Genehmigung(en):
639 e9*2001/116*0048*..
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
639/4 L275
639/5 e1*2007/46*0459*..
639/5 L720
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 190 Mercedes Vito, Viano 225/50R18 A02) bis A10)
(2. Generation W/V A01) K04) N235) T99) BF1) E106)
639, Ausführungen mit
kleinster
235/45R18
Serienbereifung in
16/17/18Zoll; 2WD, 4WD) N245) T98)

245/45R18
A01) K04) T100)
§22 53723*02

Typ(en): ABE / EG-Genehmigung(en):
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
639/5 e1*2007/46*0459*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 176 Mercedes V-Klasse, 225/50R18 A02) bis A10)
Vito, Marco Polo A94a) GHX) T99) BF2) E105)
(W 447, Ausführungen
mit Serienbereifung bis
225/55R18
18Zoll; 2WD und 4WD)
A01) G01) K13) K25) K123) T102)

235/45R18
A94) T98)

235/50R18
A01) G0H) K04) K13) K25) T101)

245/45R18
A94a) T100)

245/50R18
A01) G01) K03) K04) K13) K25) K123)
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53723 nach §22 StVZO
Nr. : RA-001197-C0-021
Anlage-Nr. : 2
Seite : 3/7
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CWZ 75843

Typ(en): ABE / EG-Genehmigung(en):
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
639/5 e1*2007/46*0459*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 176 Mercedes V-Klasse, 225/50R18 A02) bis A10)
Vito, Marco Polo A94a) T99) BF2) E105)
(W 447, Ausführungen
mit kleinster
225/55R18
Serienbereifung
in19Zoll; 2WD und 4WD) A01) K13) K25) K123)

235/45R18
A01) A94) G01) T98)

235/50R18
A01) K04) K13) K25)
§22 53723*02

245/45R18
A94a) T100)

245/50R18
A01) K03) K04) K13) K25) K123)

Typ(en): ABE / EG-Genehmigung(en):
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 Mercedes e-Vito, e-Vito 235/45R18 A02) bis A10)
Tourer A94) T98) BF2)
(Serie 225/55R17C)
245/45R18
A94a) T100)

Typ(en): ABE / EG-Genehmigung(en):
639/2 e1*2007/46*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 Mercedes EQV, e-Vito, 245/50R18 A02) bis A10)
e-Vito Tourer BF2)
(Serie 245/55R17 oder
245/50R18)
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53723 nach §22 StVZO
Nr. : RA-001197-C0-021
Anlage-Nr. : 2
Seite : 4/7
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CWZ 75843

Auflagen und Hinweise

A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
§22 53723*02

nicht zulässig.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.

A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.

A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53723 nach §22 StVZO
Nr. : RA-001197-C0-021
Anlage-Nr. : 2
Seite : 5/7
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CWZ 75843

A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, Schaftlänge 27 mm
Anzugsmoment: 150 Nm

BF2) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, Schaftlänge 27 mm
Anzugsmoment: 175 Nm
§22 53723*02

E105) Nur zulässig an folgenden Fahrzeugausführungen
Mercedes Vito (W 447) :
• Typ 639/2 ab EG-Genehmigungs-Nr. e1*2007/46*0457*10,
• Typ 639/4 ab EG-Genehmigungs-Nr. e1*2007/46*0458*08,
• Typ 639/5 ab EG-Genehmigungs-Nr. e1*2007/46*0459*06
Mercedes V-Klasse (W 447) :
• Typ 639/2 ab EG-Genehmigungs-Nr. e1*2007/46*0457*09,
• Typ 639/4 ab EG-Genehmigungs-Nr. e1*2007/46*0458*08,
• Typ 639/5 ab EG-Genehmigungs-Nr. e1*2007/46*0459*06

E106) Nur zulässig an folgenden Fahrzeugausführungen Mercedes Vito (W/V 639) :
• Typ 639/2 bis EG-Genehmigungs-Nr. e1*2007/46*0457*09,
• Typ 639/4 bis EG-Genehmigungs-Nr. e1*2007/46*0458*07,
• Typ 639/4 mit EG-Genehmigungs-Nr. L275,
• Typ 639/5 bis EG-Genehmigungs-Nr. e1*2007/46*0459*05,
• Typ 639/5 mit EG-Genehmigungs-Nr. L720,
• Typ 639 mit EG-Genehmigungs-Nr. e9*2001/116*0048

G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.

G0H) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/55R17 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.

GHX) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17,
235/55R17, 245/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53723 nach §22 StVZO
Nr. : RA-001197-C0-021
Anlage-Nr. : 2
Seite : 6/7
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CWZ 75843

K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu
kürzen.
§22 53723*02

K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.

K123) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
• Im Bereich der Oberkante Stoßfänger sind die Kunststoff- und Blechlasche um 15mm nach
vorne hin zu kürzen und die Befestigungsschraube um das gleiche Maß zu versetzen,
• die Ausbuchtung des Kunststoffinnenkotflügels im gleichen Bereich ist auszuschneiden,
• die Radhauskante im Bereich Oberkante Stoßfänger ist auf eine Restbreite von 2 mm zu
kürzen.

N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.

N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.

T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.

T99) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1550 kg bei LI 99 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 775 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.

T100) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1600 kg bei LI 100 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 800 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53723 nach §22 StVZO
Nr. : RA-001197-C0-021
Anlage-Nr. : 2
Seite : 7/7
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CWZ 75843

T101) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1650 kg bei LI 101 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 825 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.

T102) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1700 kg bei LI 102 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 850 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.

Die Anlage 2 mit den Seiten 1-7 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ CWZ 75843 des Auftraggebers Borbet Vertriebs GmbH

Geschäftsstelle Essen, 27.07.2022
§22 53723*02
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9

Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.

Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.

Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 53723*02

Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte

V:23.10.2024
