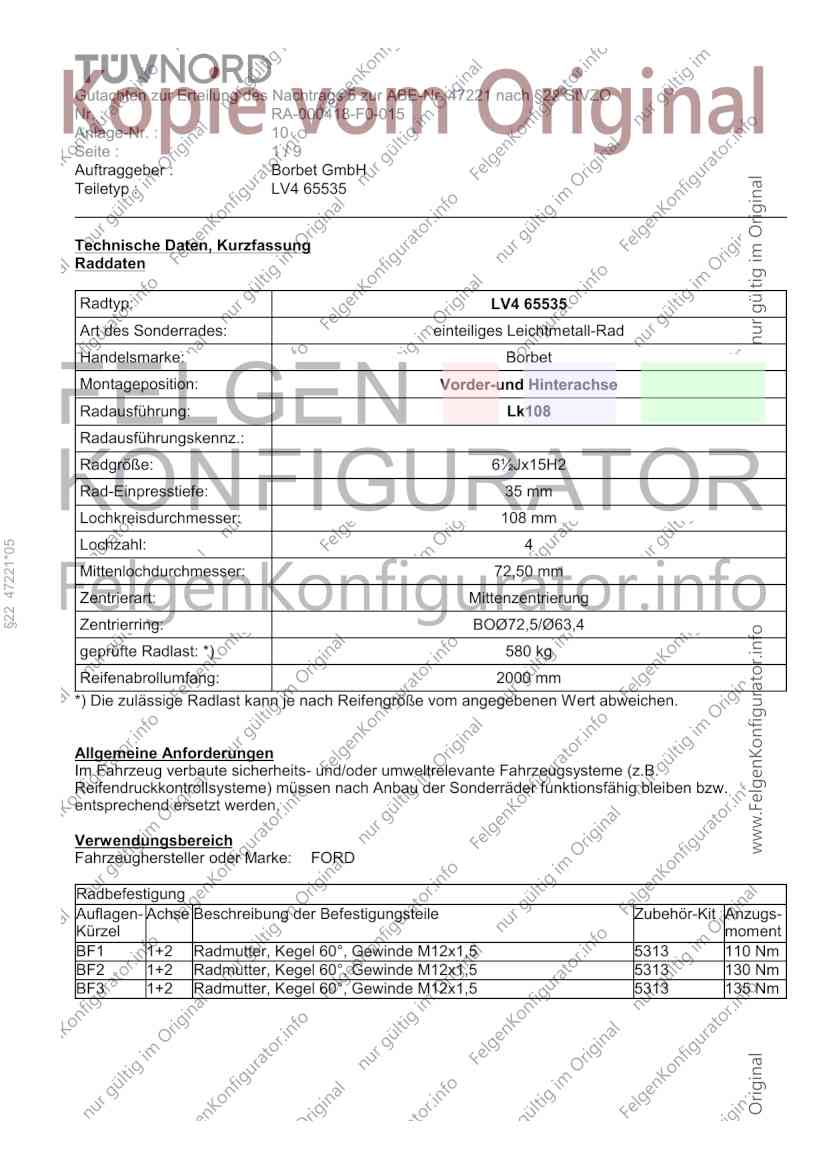

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 47221 nach §22 StVZO
Nr. : RA-000418-F0-015
Anlage-Nr. : 10
Seite : 1/9
Auftraggeber : Borbet GmbH
Teiletyp : LV4 65535
Technische Daten, Kurzfassung
Raddaten
Radtyp: LV4 65535
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Borbet
Montageposition: Vorder-und Hinterachse
Radausführung: Lk108
Radausführungskennz.:
Radgröße: 6½Jx15H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 4
§22 47221*05
Mittenlochdurchmesser: 72,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: BOØ72,5/Ø63,4
geprüfte Radlast: *) 580 kg
Reifenabrollumfang: 2000 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: FORD
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 5313 110 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 5313 130 Nm
BF3 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 5313 135 Nm
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 47221 nach §22 StVZO
Nr. : RA-000418-F0-015
Anlage-Nr. : 10
Seite : 2/9
Auftraggeber : Borbet GmbH
Teiletyp : LV4 65535

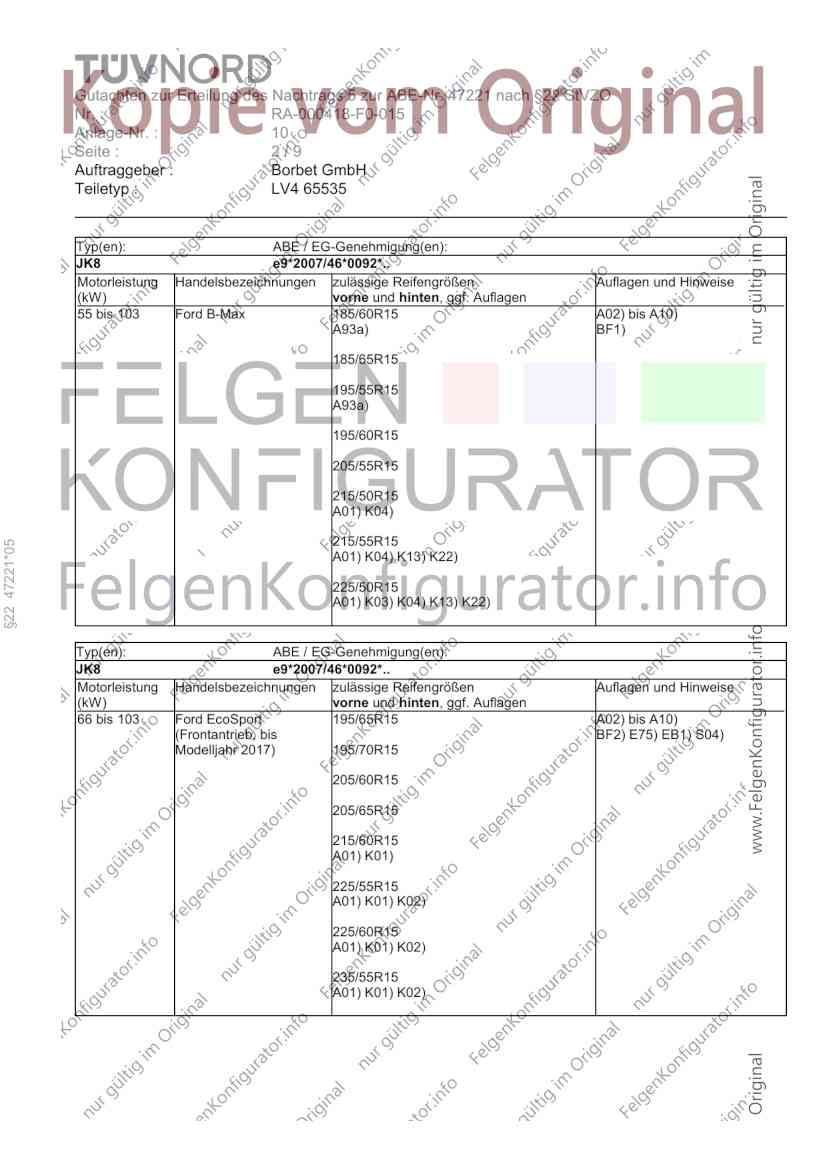

Typ(en): ABE / EG-Genehmigung(en):
JK8 e9*2007/46*0092*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 103 Ford B-Max 185/60R15 A02) bis A10)
A93a) BF1)
185/65R15
195/55R15
A93a)
195/60R15
205/55R15
215/50R15
A01) K04)
215/55R15
§22 47221*05
A01) K04) K13) K22)
225/50R15
A01) K03) K04) K13) K22)
Typ(en): ABE / EG-Genehmigung(en):
JK8 e9*2007/46*0092*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 103 Ford EcoSport 195/65R15 A02) bis A10)
(Frontantrieb, bis BF2) E75) EB1) S04)
Modelljahr 2017) 195/70R15
205/60R15
205/65R15
215/60R15
A01) K01)
225/55R15
A01) K01) K02)
225/60R15
A01) K01) K02)
235/55R15
A01) K01) K02)
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 47221 nach §22 StVZO
Nr. : RA-000418-F0-015
Anlage-Nr. : 10
Seite : 3/9
Auftraggeber : Borbet GmbH
Teiletyp : LV4 65535

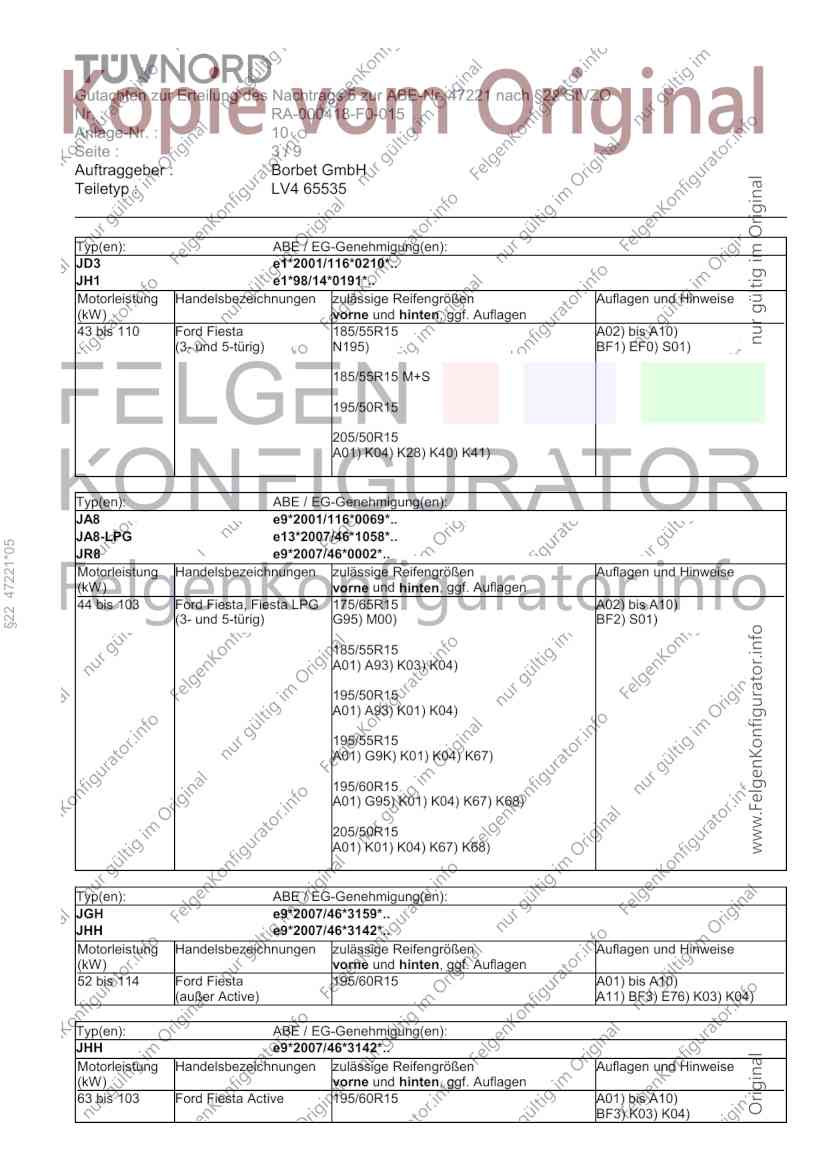

Typ(en): ABE / EG-Genehmigung(en):
JD3 e1*2001/116*0210*..
JH1 e1*98/14*0191*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 110 Ford Fiesta 185/55R15 A02) bis A10)
(3- und 5-türig) N195) BF1) EF0) S01)
185/55R15 M+S
195/50R15
205/50R15
A01) K04) K28) K40) K41)
Typ(en): ABE / EG-Genehmigung(en):
JA8 e9*2001/116*0069*..
JA8-LPG e13*2007/46*1058*..
§22 47221*05
JR8 e9*2007/46*0002*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 103 Ford Fiesta, Fiesta LPG 175/65R15 A02) bis A10)
(3- und 5-türig) G95) M00) BF2) S01)
185/55R15
A01) A93) K03) K04)
195/50R15
A01) A93) K01) K04)
195/55R15
A01) G9K) K01) K04) K67)
195/60R15
A01) G95) K01) K04) K67) K68)
205/50R15
A01) K01) K04) K67) K68)
Typ(en): ABE / EG-Genehmigung(en):
JGH e9*2007/46*3159*..
JHH e9*2007/46*3142*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
52 bis 114 Ford Fiesta 195/60R15 A01) bis A10)
(außer Active) A11) BF3) E76) K03) K04)

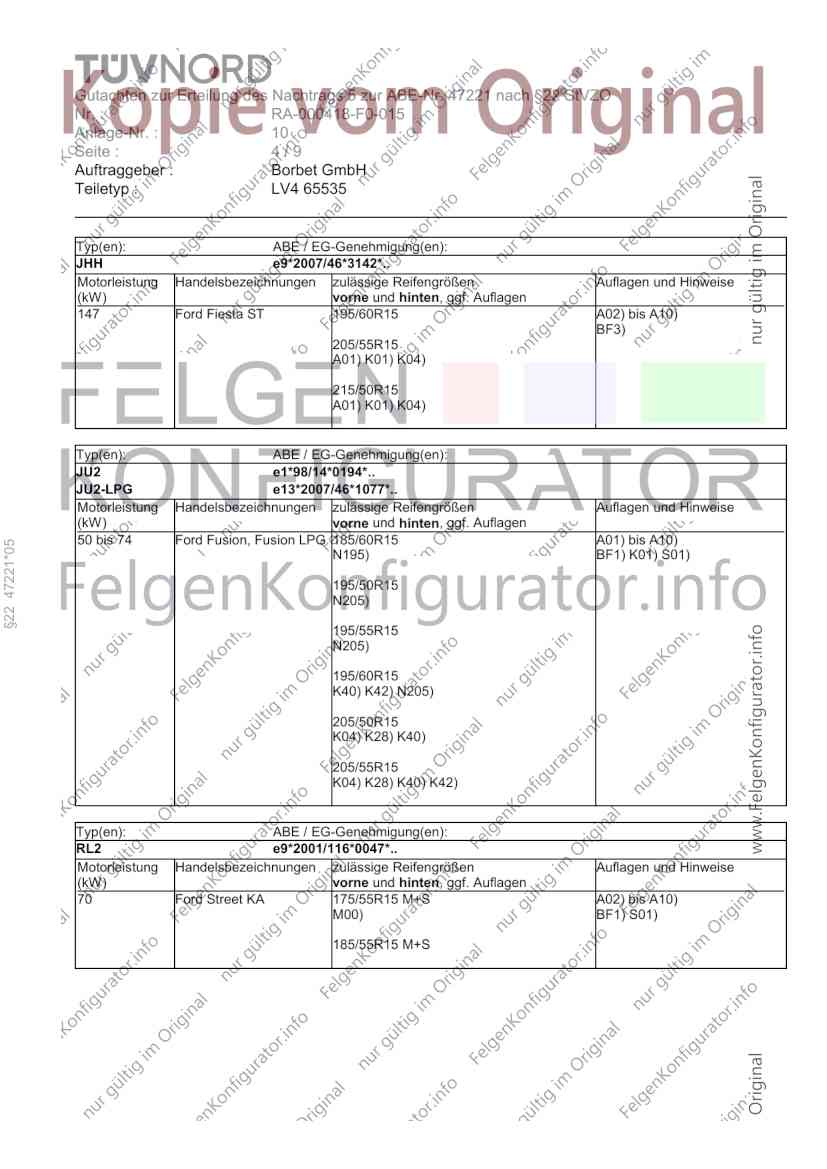

Typ(en): ABE / EG-Genehmigung(en):
JHH e9*2007/46*3142*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 103 Ford Fiesta Active 195/60R15 A01) bis A10)
BF3) K03) K04)
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 47221 nach §22 StVZO
Nr. : RA-000418-F0-015
Anlage-Nr. : 10
Seite : 4/9
Auftraggeber : Borbet GmbH
Teiletyp : LV4 65535
Typ(en): ABE / EG-Genehmigung(en):
JHH e9*2007/46*3142*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 Ford Fiesta ST 195/60R15 A02) bis A10)
BF3)
205/55R15
A01) K01) K04)
215/50R15
A01) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
JU2 e1*98/14*0194*..
JU2-LPG e13*2007/46*1077*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 74 Ford Fusion, Fusion LPG 185/60R15 A01) bis A10)
§22 47221*05
N195) BF1) K01) S01)
195/50R15
N205)
195/55R15
N205)
195/60R15
K40) K42) N205)
205/50R15
K04) K28) K40)
205/55R15
K04) K28) K40) K42)
Typ(en): ABE / EG-Genehmigung(en):
RL2 e9*2001/116*0047*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 Ford Street KA 175/55R15 M+S A02) bis A10)
M00) BF1) S01)
185/55R15 M+S
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 47221 nach §22 StVZO
Nr. : RA-000418-F0-015
Anlage-Nr. : 10
Seite : 5/9
Auftraggeber : Borbet GmbH
Teiletyp : LV4 65535

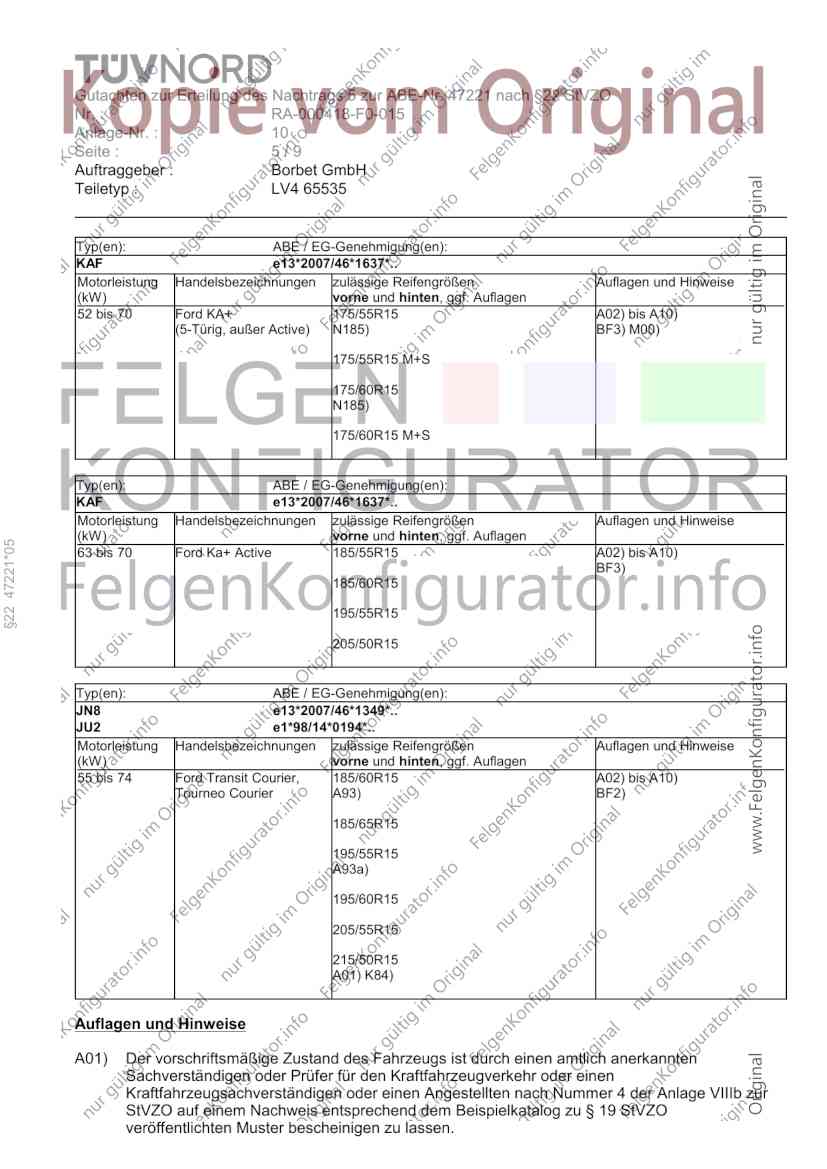

Typ(en): ABE / EG-Genehmigung(en):
KAF e13*2007/46*1637*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
52 bis 70 Ford KA+ 175/55R15 A02) bis A10)
(5-Türig, außer Active) N185) BF3) M00)
175/55R15 M+S
175/60R15
N185)
175/60R15 M+S
Typ(en): ABE / EG-Genehmigung(en):
KAF e13*2007/46*1637*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
§22 47221*05
63 bis 70 Ford Ka+ Active 185/55R15 A02) bis A10)
BF3)
185/60R15
195/55R15
205/50R15
Typ(en): ABE / EG-Genehmigung(en):
JN8 e13*2007/46*1349*..
JU2 e1*98/14*0194*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 74 Ford Transit Courier, 185/60R15 A02) bis A10)
Tourneo Courier A93) BF2)
185/65R15
195/55R15
A93a)
195/60R15
205/55R15
215/50R15
A01) K84)
Auflagen und Hinweise

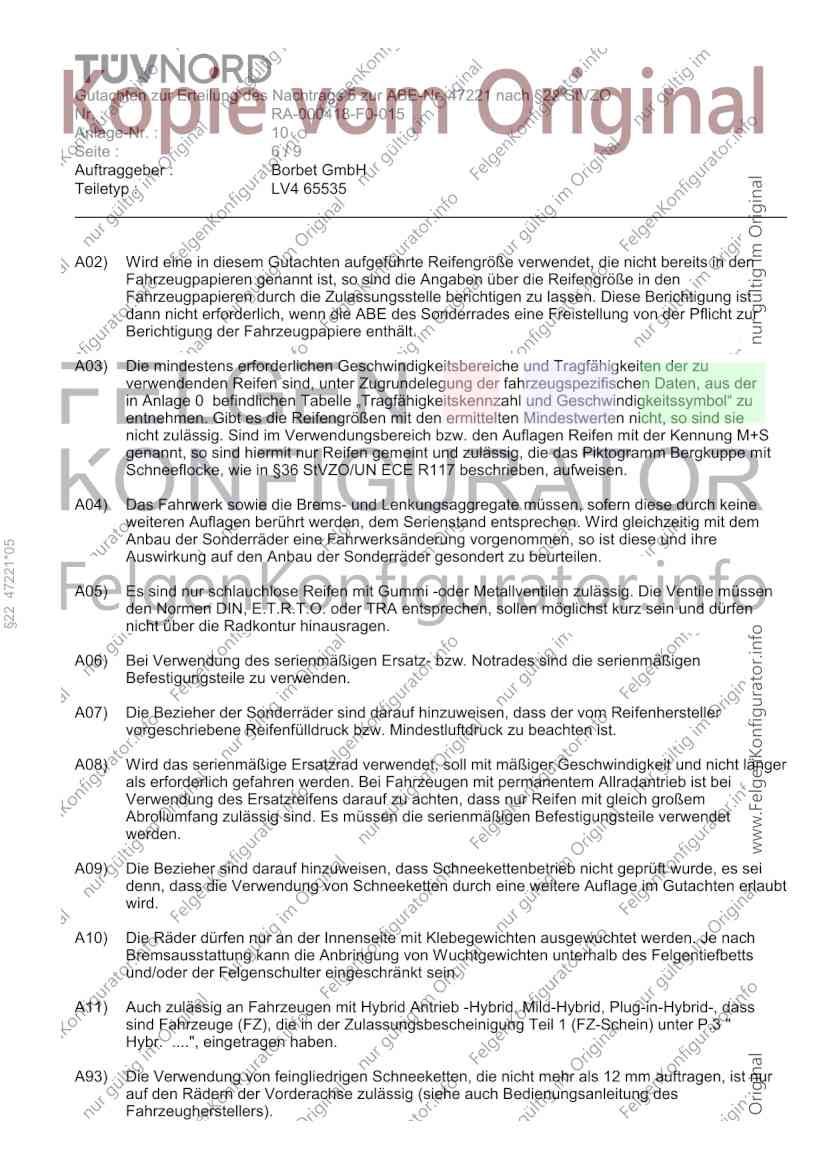

A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 47221 nach §22 StVZO
Nr. : RA-000418-F0-015
Anlage-Nr. : 10
Seite : 6/9
Auftraggeber : Borbet GmbH
Teiletyp : LV4 65535
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig. Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S
genannt, so sind hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit
Schneeflocke, wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
§22 47221*05
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 47221 nach §22 StVZO
Nr. : RA-000418-F0-015
Anlage-Nr. : 10
Seite : 7/9
Auftraggeber : Borbet GmbH
Teiletyp : LV4 65535

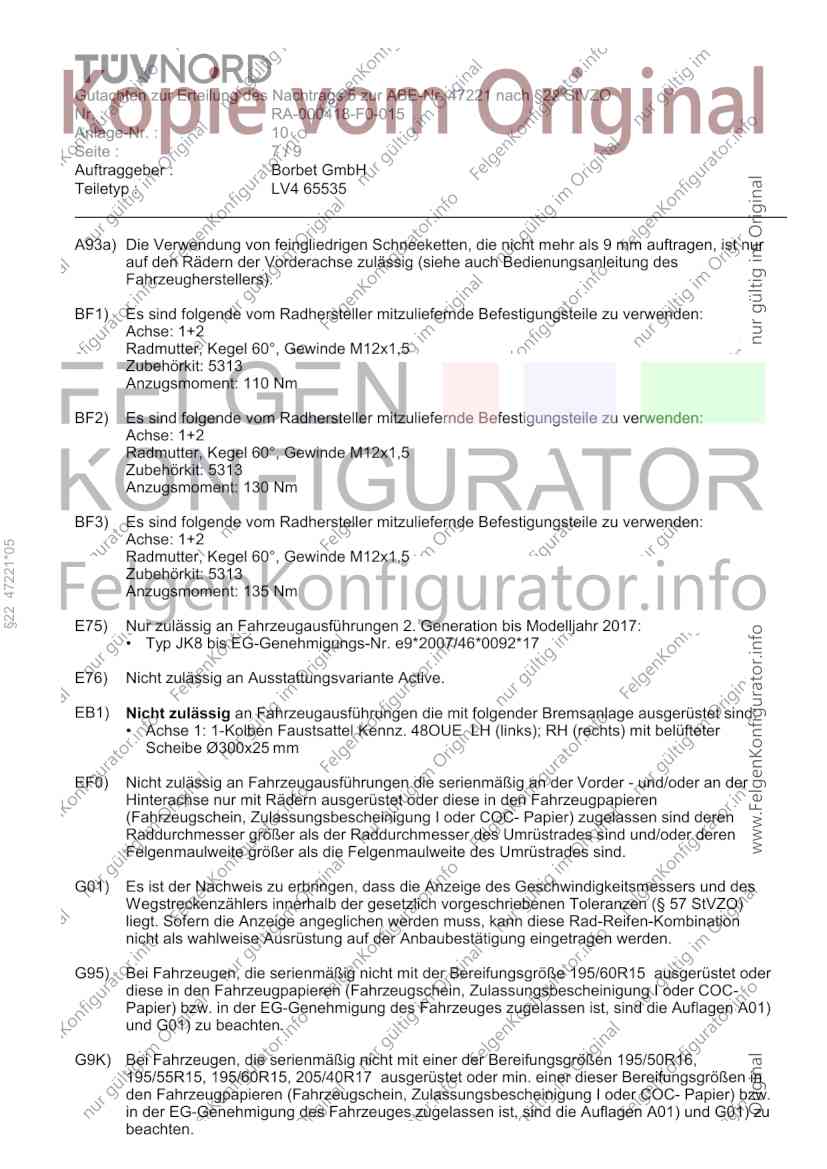

A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: 5313
Anzugsmoment: 110 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: 5313
Anzugsmoment: 130 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
§22 47221*05
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: 5313
Anzugsmoment: 135 Nm
E75) Nur zulässig an Fahrzeugausführungen 2. Generation bis Modelljahr 2017:
• Typ JK8 bis EG-Genehmigungs-Nr. e9*2007/46*0092*17
E76) Nicht zulässig an Ausstattungsvariante Active.
EB1) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 1-Kolben Faustsattel Kennz. 48OUE LH (links); RH (rechts) mit belüfteter
Scheibe Ø300x25 mm
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren
Raddurchmesser größer als der Raddurchmesser des Umrüstrades sind und/oder deren
Felgenmaulweite größer als die Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G95) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 195/60R15 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G9K) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/50R16,
195/55R15, 195/60R15, 205/40R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in
den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 47221 nach §22 StVZO
Nr. : RA-000418-F0-015
Anlage-Nr. : 10
Seite : 8/9
Auftraggeber : Borbet GmbH
Teiletyp : LV4 65535

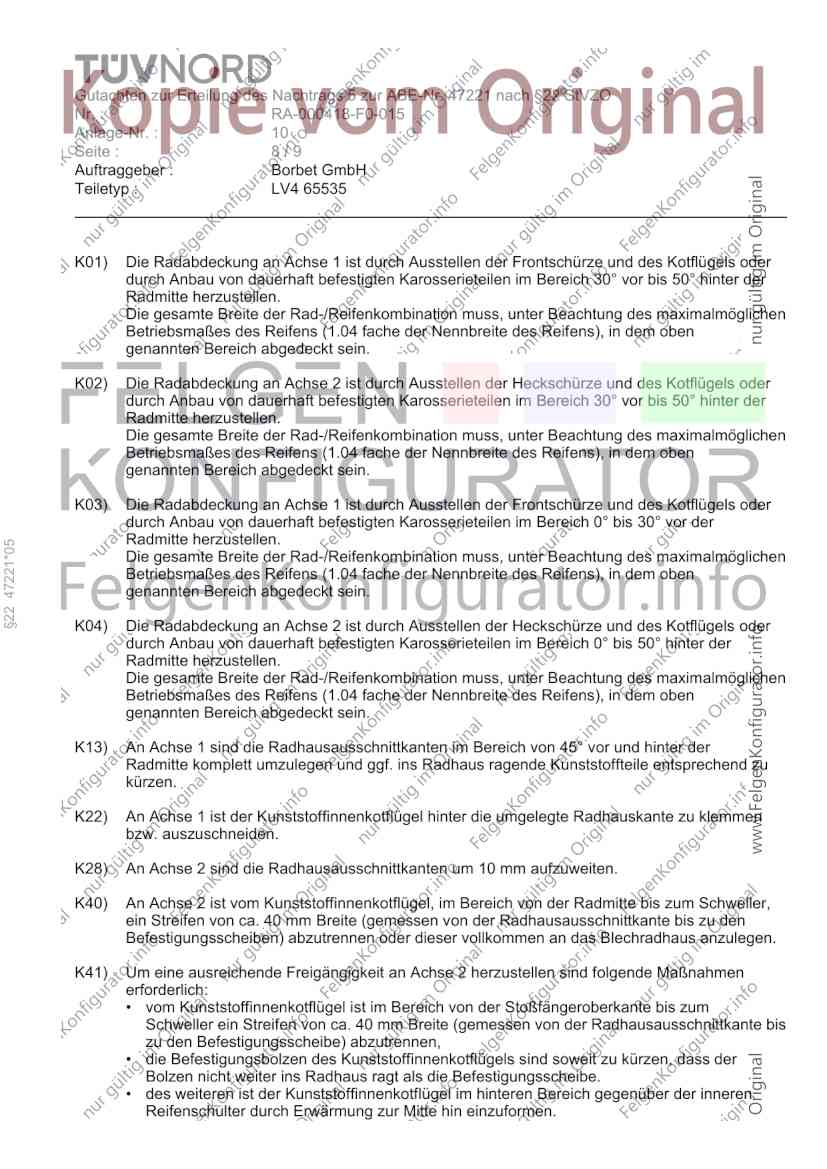

K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
§22 47221*05
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu
kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klemmen
bzw. auszuschneiden.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K40) An Achse 2 ist vom Kunststoffinnenkotflügel, im Bereich von der Radmitte bis zum Schweller,
ein Streifen von ca. 40 mm Breite (gemessen von der Radhausausschnittkante bis zu den
Befestigungsscheiben) abzutrennen oder dieser vollkommen an das Blechradhaus anzulegen.
K41) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• vom Kunststoffinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis zum
Schweller ein Streifen von ca. 40 mm Breite (gemessen von der Radhausausschnittkante bis
zu den Befestigungsscheibe) abzutrennen,
• die Befestigungsbolzen des Kunststoffinnenkotflügels sind soweit zu kürzen, dass der
Bolzen nicht weiter ins Radhaus ragt als die Befestigungsscheibe.
• des weiteren ist der Kunststoffinnenkotflügel im hinteren Bereich gegenüber der inneren
Reifenschulter durch Erwärmung zur Mitte hin einzuformen.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 47221 nach §22 StVZO
Nr. : RA-000418-F0-015
Anlage-Nr. : 10
Seite : 9/9
Auftraggeber : Borbet GmbH
Teiletyp : LV4 65535

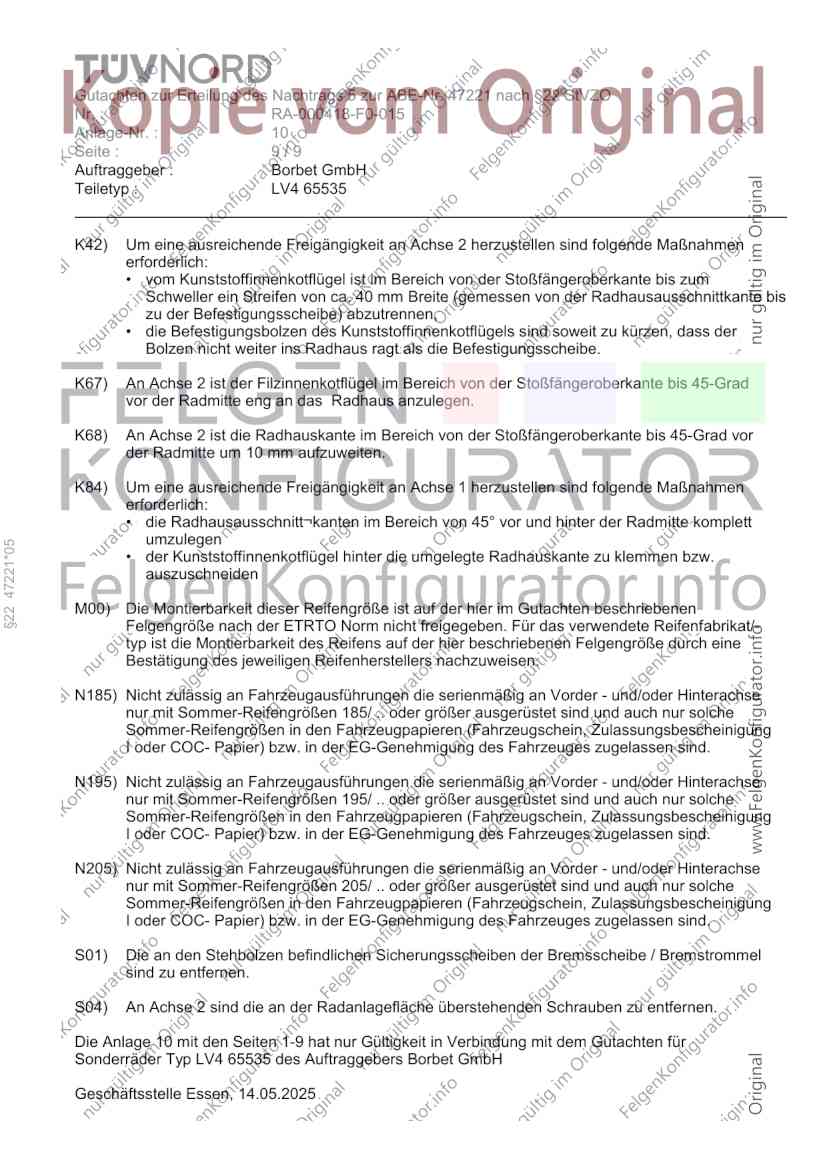

K42) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• vom Kunststoffinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis zum
Schweller ein Streifen von ca. 40 mm Breite (gemessen von der Radhausausschnittkante bis
zu der Befestigungsscheibe) abzutrennen,
• die Befestigungsbolzen des Kunststoffinnenkotflügels sind soweit zu kürzen, dass der
Bolzen nicht weiter ins Radhaus ragt als die Befestigungsscheibe.
K67) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis 45-Grad
vor der Radmitte eng an das Radhaus anzulegen.
K68) An Achse 2 ist die Radhauskante im Bereich von der Stoßfängeroberkante bis 45-Grad vor
der Radmitte um 10 mm aufzuweiten.
K84) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
• die Radhausausschnitt¬kanten im Bereich von 45° vor und hinter der Radmitte komplett
umzulegen
§22 47221*05
• der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klemmen bzw.
auszuschneiden
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-
typ ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N185) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 185/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N195) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 195/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe / Bremstrommel
sind zu entfernen.
S04) An Achse 2 sind die an der Radanlagefläche überstehenden Schrauben zu entfernen.
Die Anlage 10 mit den Seiten 1-9 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ LV4 65535 des Auftraggebers Borbet GmbH
Geschäftsstelle Essen, 14.05.2025
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 47221*05
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:23.10.2024
