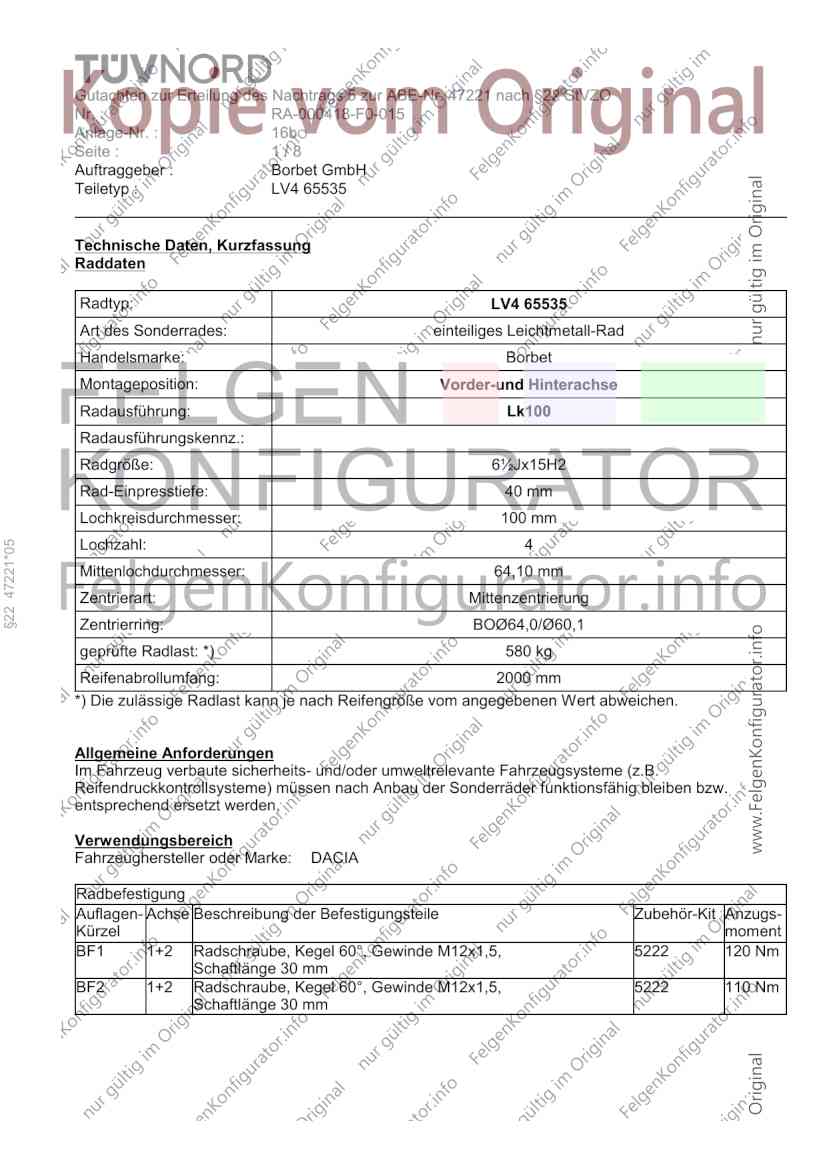

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 47221 nach §22 StVZO
Nr. : RA-000418-F0-015
Anlage-Nr. : 16b
Seite : 1/8

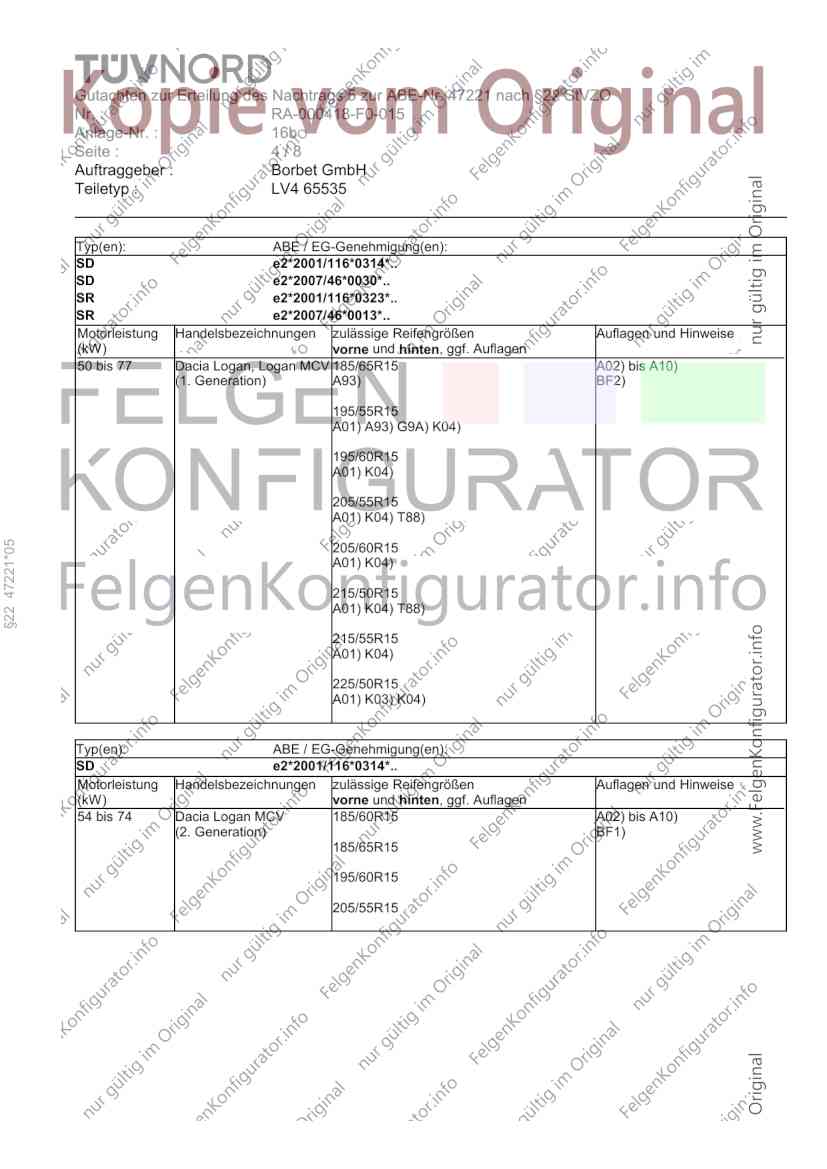

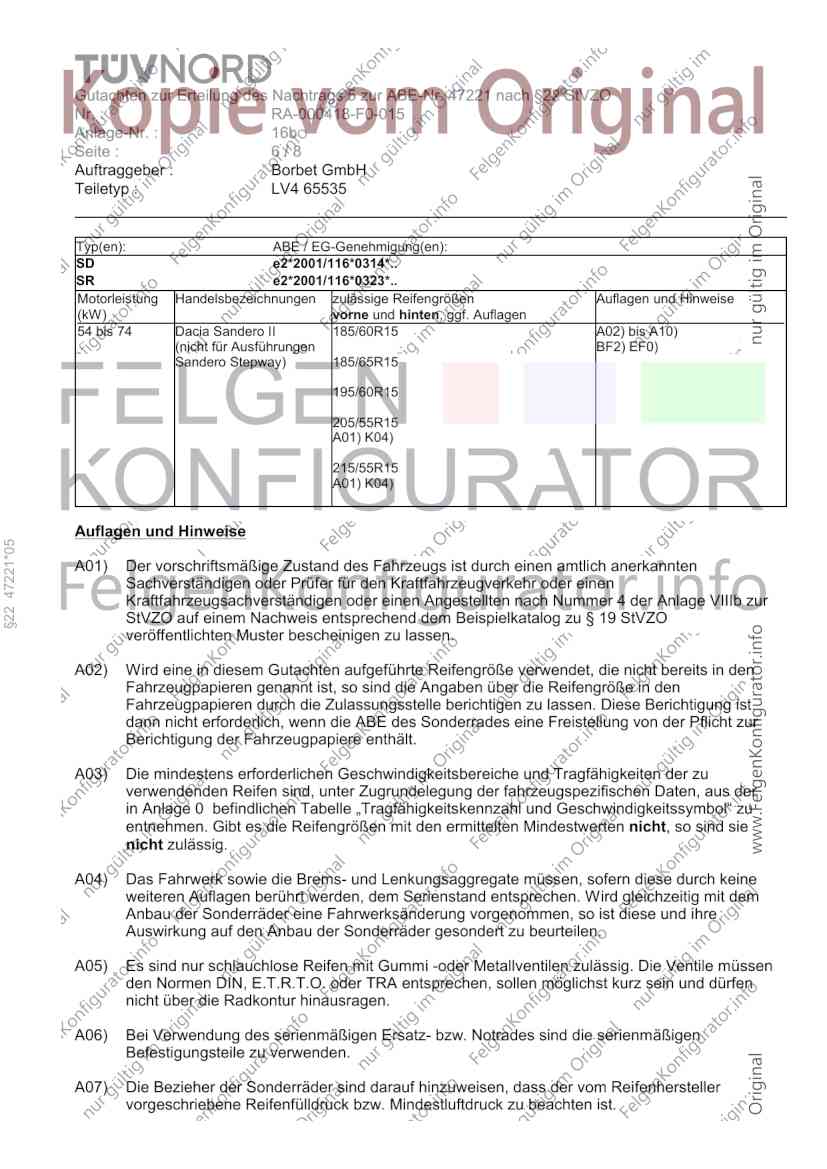

Auftraggeber : Borbet GmbH
Teiletyp : LV4 65535
Technische Daten, Kurzfassung
Raddaten
Radtyp: LV4 65535
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Borbet
Montageposition: Vorder-und Hinterachse
Radausführung: Lk100
Radausführungskennz.:
Radgröße: 6½Jx15H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
§22 47221*05
Mittenlochdurchmesser: 64,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: BOØ64,0/Ø60,1
geprüfte Radlast: *) 580 kg
Reifenabrollumfang: 2000 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: DACIA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M12x1,5, 5222 120 Nm
Schaftlänge 30 mm
BF2 1+2 Radschraube, Kegel 60°, Gewinde M12x1,5, 5222 110 Nm
Schaftlänge 30 mm
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 47221 nach §22 StVZO
Nr. : RA-000418-F0-015
Anlage-Nr. : 16b
Seite : 2/8
Auftraggeber : Borbet GmbH
Teiletyp : LV4 65535
Typ(en): ABE / EG-Genehmigung(en):
SD e2*2001/116*0314*..
SD e2*2007/46*0030*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 96 Dacia Dokker 185/65R15 A02) bis A10)
BF1) EF0) ER1)
195/60R15
205/55R15
T88)
205/60R15
A01) G01)
215/55R15
A01) K04) T89)
225/50R15
A01) K04)
§22 47221*05
Typ(en): ABE / EG-Genehmigung(en):
SD e2*2001/116*0314*..
SD e2*2007/46*0030*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 96 Dacia Dokker Stepway 185/65R15 A02) bis A10)
BF1) EF0)
195/60R15
205/55R15
T88)
205/60R15
A01) G01)
215/55R15
225/50R15
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 47221 nach §22 StVZO
Nr. : RA-000418-F0-015
Anlage-Nr. : 16b
Seite : 3/8
Auftraggeber : Borbet GmbH
Teiletyp : LV4 65535
Typ(en): ABE / EG-Genehmigung(en):
SD e2*2001/116*0314*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
61 bis 96 Dacia Lodgy 185/60R15 A02) bis A10)
BF2) EF0)
185/65R15
195/60R15
205/55R15
205/60R15
G2N)
215/55R15
225/50R15
A01) K04)
§22 47221*05
Typ(en): ABE / EG-Genehmigung(en):
SD e2*2001/116*0314*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 96 Dacia Lodgy Stepway 185/60R15 A02) bis A10)
BF2)
185/65R15
195/60R15
205/55R15
205/60R15
215/55R15
225/50R15
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 47221 nach §22 StVZO
Nr. : RA-000418-F0-015
Anlage-Nr. : 16b
Seite : 4/8
Auftraggeber : Borbet GmbH
Teiletyp : LV4 65535
Typ(en): ABE / EG-Genehmigung(en):
SD e2*2001/116*0314*..
SD e2*2007/46*0030*..
SR e2*2001/116*0323*..
SR e2*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 77 Dacia Logan, Logan MCV 185/65R15 A02) bis A10)
(1. Generation) A93) BF2)
195/55R15
A01) A93) G9A) K04)
195/60R15
A01) K04)
205/55R15
A01) K04) T88)
§22 47221*05
205/60R15
A01) K04)
215/50R15
A01) K04) T88)
215/55R15
A01) K04)
225/50R15
A01) K03) K04)
Typ(en): ABE / EG-Genehmigung(en):
SD e2*2001/116*0314*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
54 bis 74 Dacia Logan MCV 185/60R15 A02) bis A10)
(2. Generation) BF1)
185/65R15
195/60R15
205/55R15
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 47221 nach §22 StVZO
Nr. : RA-000418-F0-015
Anlage-Nr. : 16b
Seite : 5/8
Auftraggeber : Borbet GmbH
Teiletyp : LV4 65535
Typ(en): ABE / EG-Genehmigung(en):
SD e2*2001/116*0314*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 74 Dacia Logan MCV 185/65R15 A02) bis A10)
Stepway BF1) EF0)
(2. Generation) 195/60R15
195/65R15
G7E)
205/55R15
205/60R15
Typ(en): ABE / EG-Genehmigung(en):
SD e2*2001/116*0314*..
SD e2*2007/46*0030*..
§22 47221*05
SR e2*2001/116*0323*..
SR e2*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 77 Dacia Sandero I 175/65R15 A02) bis A10)
M00) N185) BF2) EF0)
185/60R15
A93)
185/65R15
195/60R15
205/55R15
215/50R15
A01) K03) K04)
215/55R15
A01) K03) K04)
225/50R15
A01) K03) K04)
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 47221 nach §22 StVZO
Nr. : RA-000418-F0-015
Anlage-Nr. : 16b
Seite : 6/8
Auftraggeber : Borbet GmbH
Teiletyp : LV4 65535
Typ(en): ABE / EG-Genehmigung(en):
SD e2*2001/116*0314*..
SR e2*2001/116*0323*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
54 bis 74 Dacia Sandero II 185/60R15 A02) bis A10)
(nicht für Ausführungen BF2) EF0)
Sandero Stepway) 185/65R15
195/60R15
205/55R15
A01) K04)
215/55R15
A01) K04)
Auflagen und Hinweise
§22 47221*05
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 47221 nach §22 StVZO
Nr. : RA-000418-F0-015
Anlage-Nr. : 16b
Seite : 7/8
Auftraggeber : Borbet GmbH
Teiletyp : LV4 65535
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
§22 47221*05
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 30 mm
Zubehörkit: 5222
Anzugsmoment: 120 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 30 mm
Zubehörkit: 5222
Anzugsmoment: 110 Nm
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1160 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G2N) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 185/65R15 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 47221 nach §22 StVZO
Nr. : RA-000418-F0-015
Anlage-Nr. : 16b
Seite : 8/8
Auftraggeber : Borbet GmbH
Teiletyp : LV4 65535

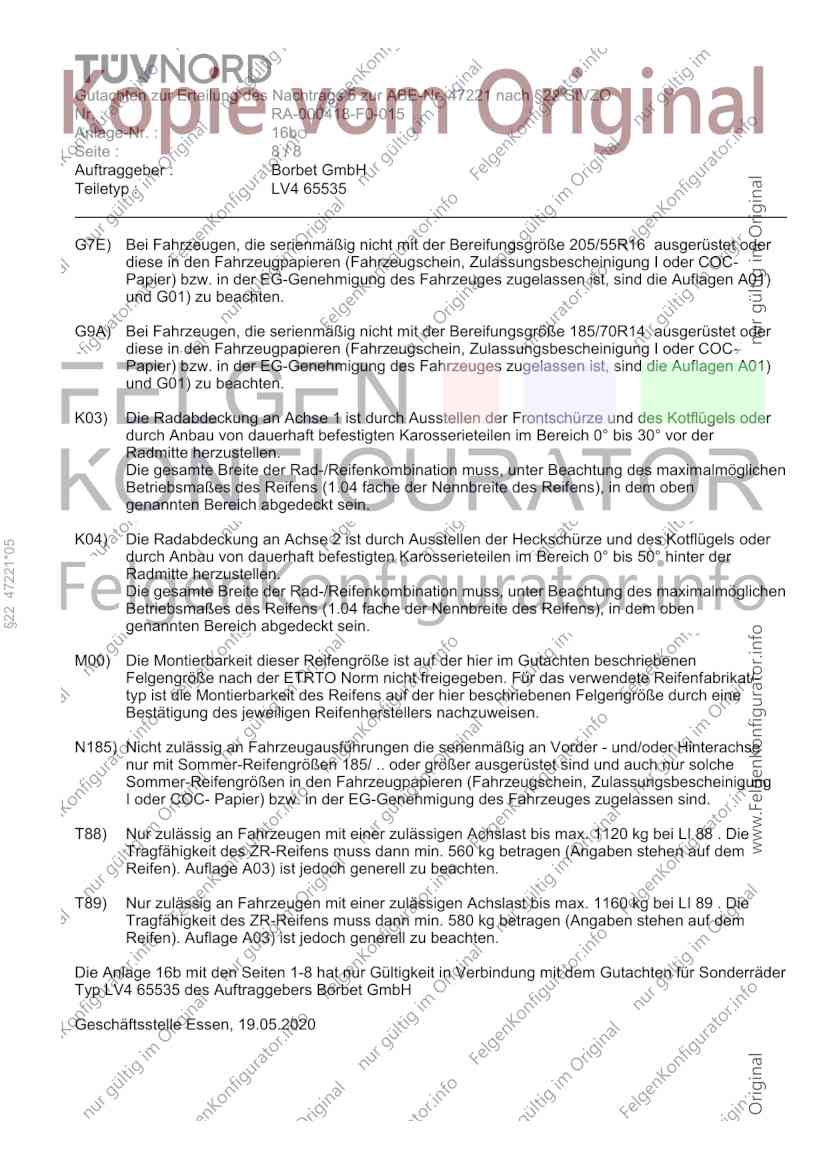

G7E) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 205/55R16 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G9A) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 185/70R14 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
§22 47221*05
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-
typ ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N185) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 185/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T89) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1160 kg bei LI 89 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 580 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 16b mit den Seiten 1-8 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ LV4 65535 des Auftraggebers Borbet GmbH
Geschäftsstelle Essen, 19.05.2020
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 47221*05
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:23.10.2024
