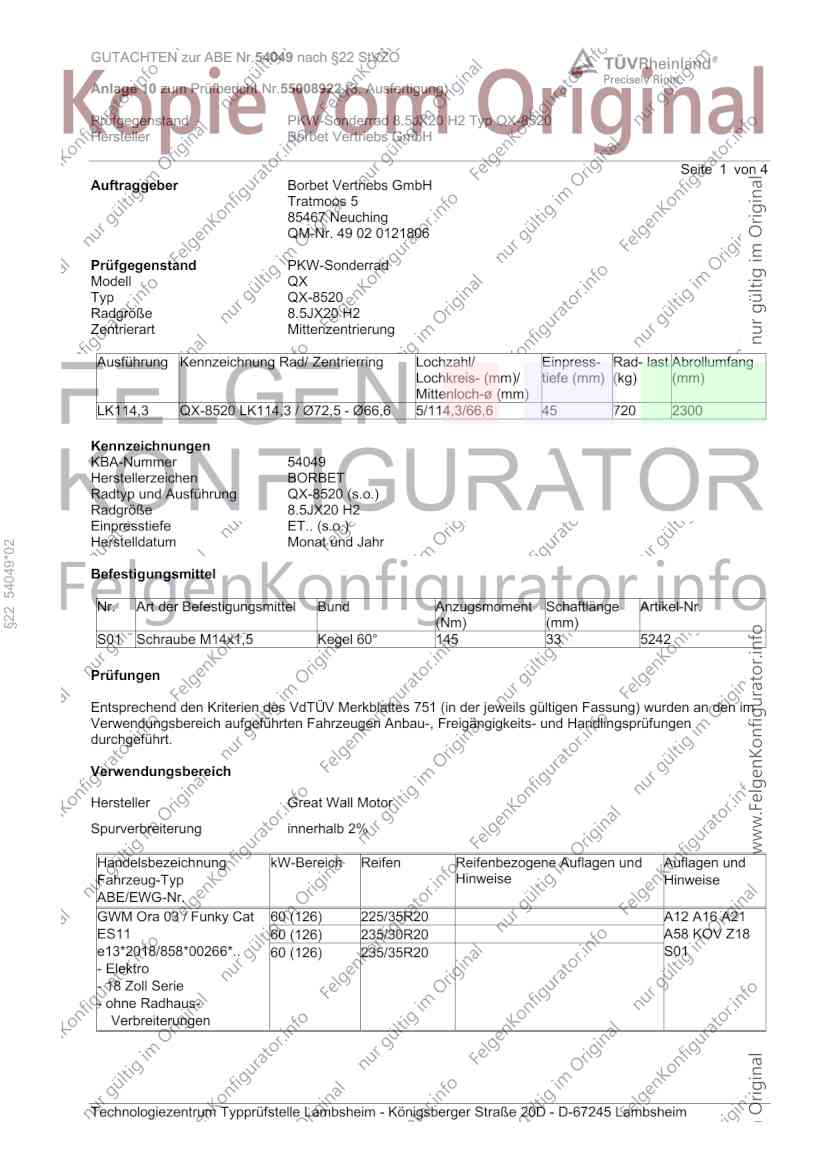

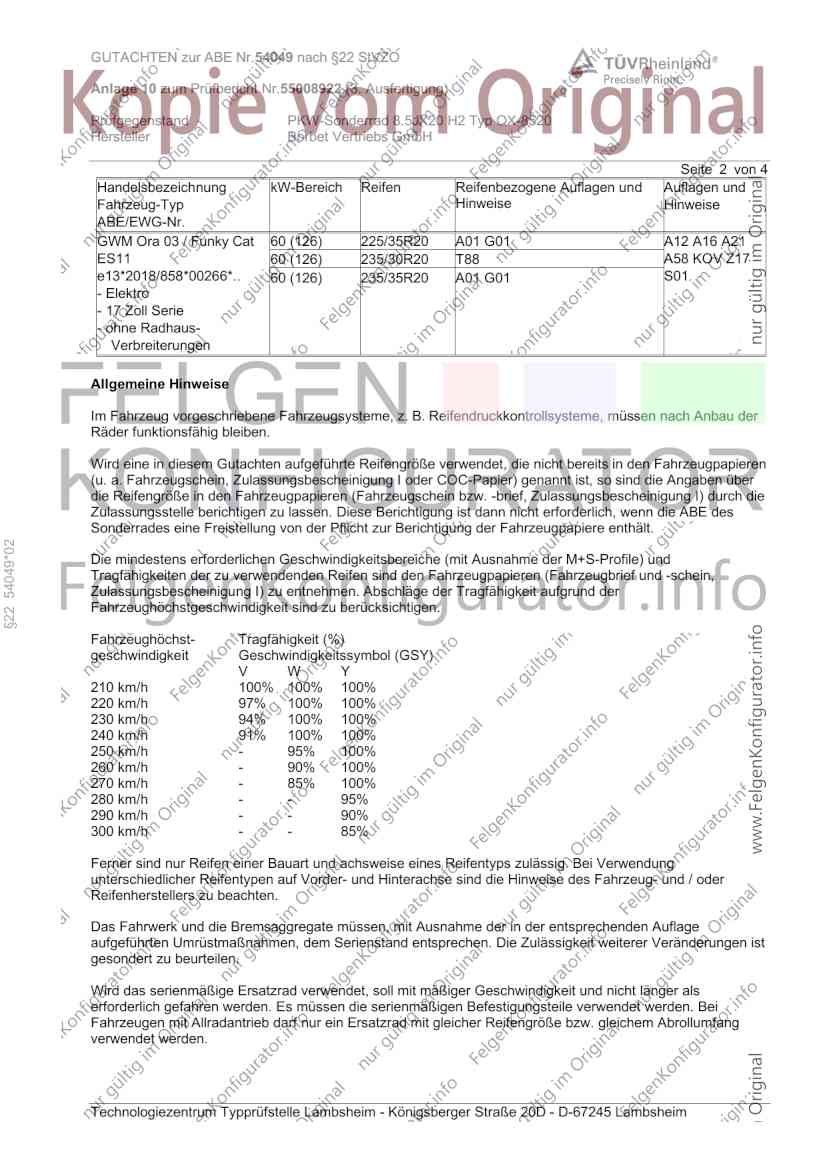

GUTACHTEN zur ABE Nr.54049 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55008922 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20 H2 Typ QX-8520
Hersteller Borbet Vertriebs GmbH
Seite 1 von 4
Auftraggeber Borbet Vertriebs GmbH
Tratmoos 5
85467 Neuching
QM-Nr. 49 02 0121806
Prüfgegenstand PKW-Sonderrad
Modell QX
Typ QX-8520
Radgröße 8.5JX20 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
LK114,3 QX-8520 LK114,3 / Ø72,5 - Ø66,6 5/114,3/66,6 45 720 2300
Kennzeichnungen
KBA-Nummer 54049
Herstellerzeichen BORBET
Radtyp und Ausführung QX-8520 (s.o.)
Radgröße 8.5JX20 H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
§22 54049*02
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Schraube M14x1,5 Kegel 60° 145 33 5242
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Great Wall Motor
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GWM Ora 03 / Funky Cat 60 (126) 225/35R20 A12 A16 A21
ES11 60 (126) 235/30R20 A58 KOV Z18
e13*2018/858*00266*.. 60 (126) 235/35R20 S01
- Elektro
- 18 Zoll Serie
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54049 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55008922 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20 H2 Typ QX-8520
Hersteller Borbet Vertriebs GmbH
Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GWM Ora 03 / Funky Cat 60 (126) 225/35R20 A01 G01 A12 A16 A21
ES11 60 (126) 235/30R20 T88 A58 KOV Z17
e13*2018/858*00266*.. 60 (126) 235/35R20 A01 G01 S01
- Elektro
- 17 Zoll Serie
- ohne Radhaus-
Verbreiterungen
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
§22 54049*02
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54049 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55008922 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20 H2 Typ QX-8520
Hersteller Borbet Vertriebs GmbH
Seite 3 von 4
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
§22 54049*02
sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S,
T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile müssen den Normen
E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Januar 2025 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54049 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55008922 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20 H2 Typ QX-8520
Hersteller Borbet Vertriebs GmbH
Seite 4 von 4
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 4 und gilt für Sonderräder ab Herstellungsdatum März 2021.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Januar 2025
§22 54049*02
Wagner 00440529.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

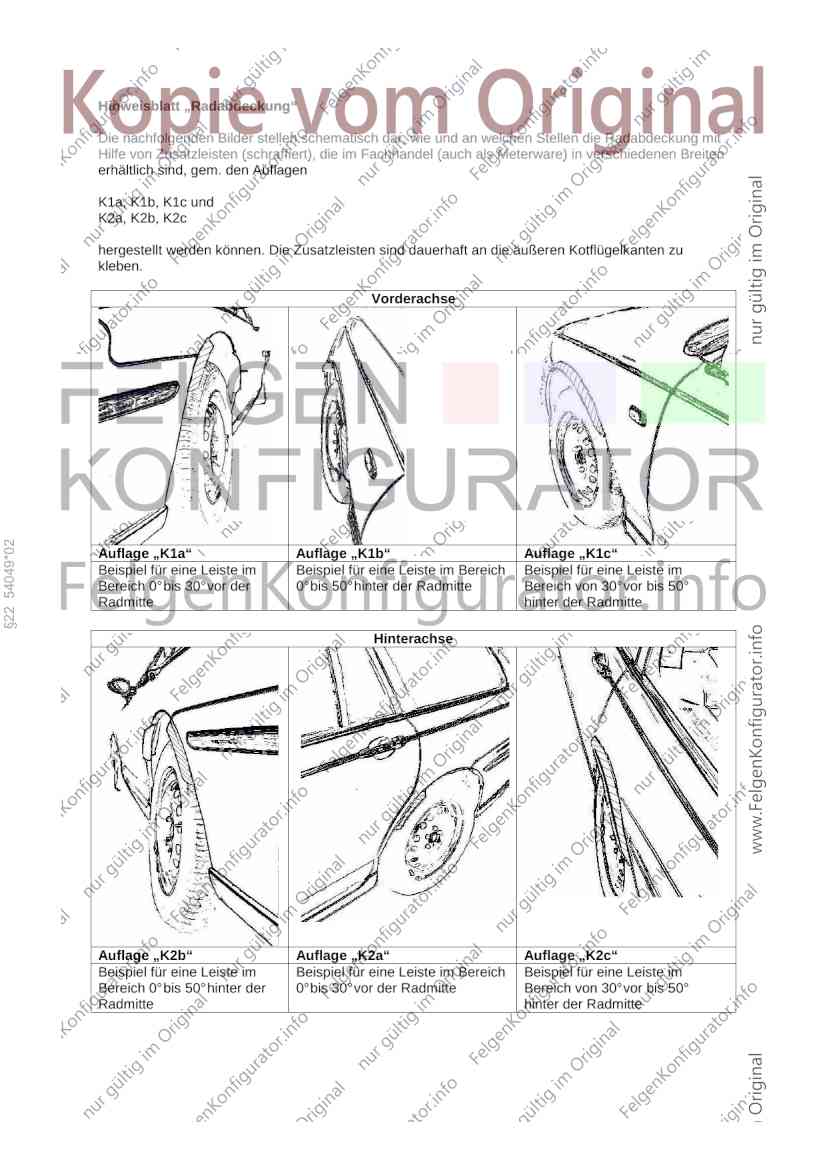

Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 54049*02
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
