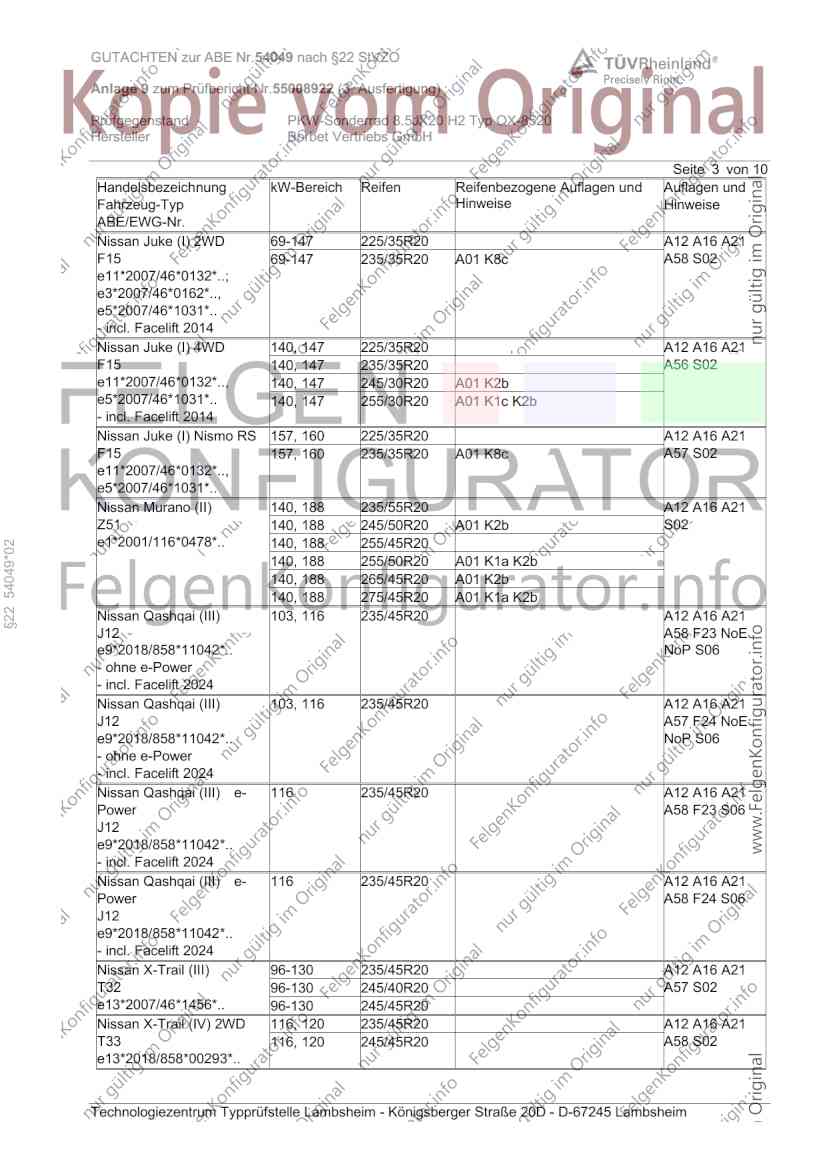

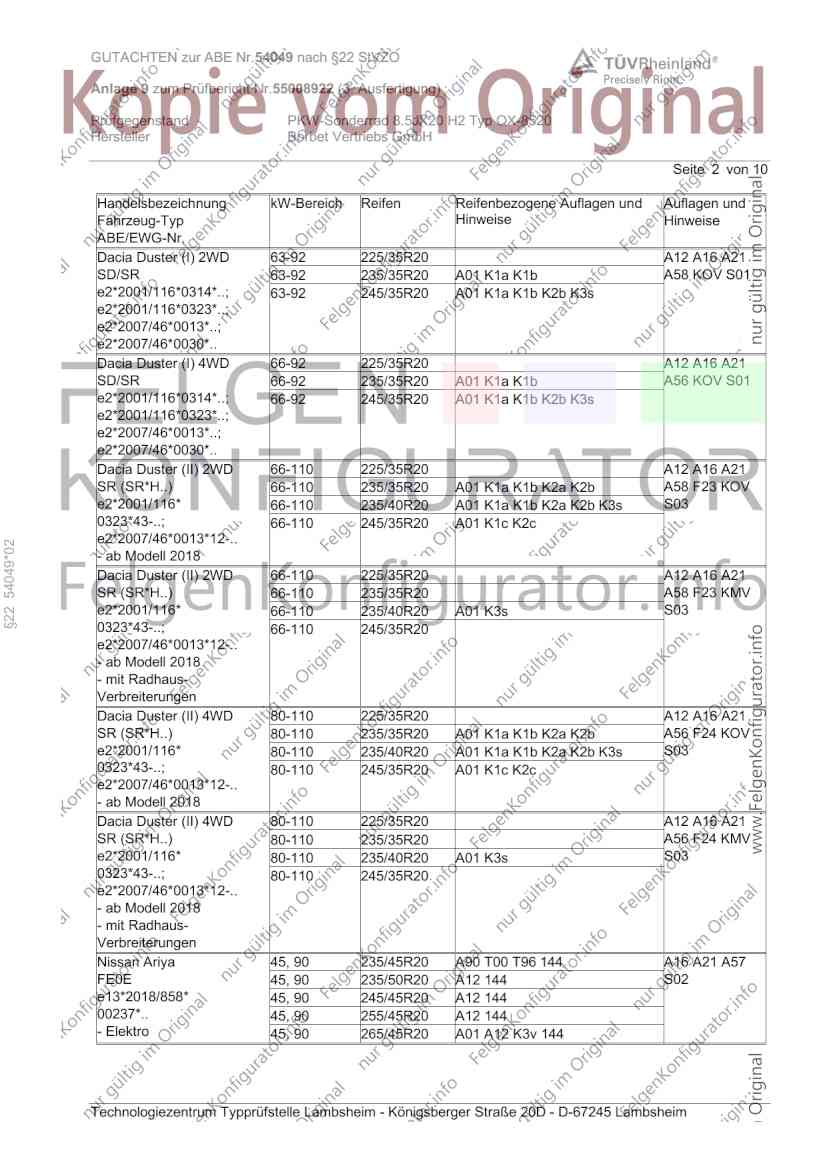

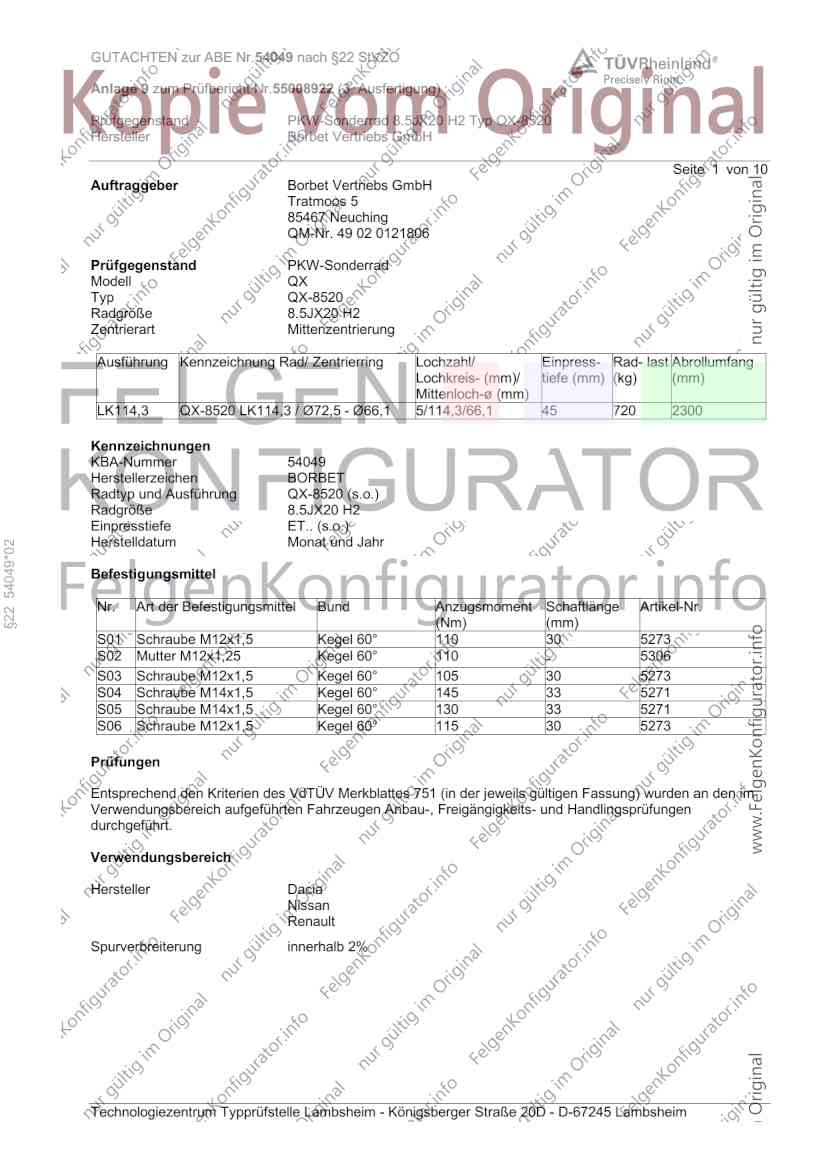

GUTACHTEN zur ABE Nr.54049 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55008922 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20 H2 Typ QX-8520
Hersteller Borbet Vertriebs GmbH
Seite 1 von 10
Auftraggeber Borbet Vertriebs GmbH
Tratmoos 5
85467 Neuching
QM-Nr. 49 02 0121806
Prüfgegenstand PKW-Sonderrad
Modell QX
Typ QX-8520
Radgröße 8.5JX20 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
LK114,3 QX-8520 LK114,3 / Ø72,5 - Ø66,1 5/114,3/66,1 45 720 2300
Kennzeichnungen
KBA-Nummer 54049
Herstellerzeichen BORBET
Radtyp und Ausführung QX-8520 (s.o.)
Radgröße 8.5JX20 H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
§22 54049*02
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Schraube M12x1,5 Kegel 60° 110 30 5273
S02 Mutter M12x1,25 Kegel 60° 110 - 5306
S03 Schraube M12x1,5 Kegel 60° 105 30 5273
S04 Schraube M14x1,5 Kegel 60° 145 33 5271
S05 Schraube M14x1,5 Kegel 60° 130 33 5271
S06 Schraube M12x1,5 Kegel 60° 115 30 5273
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54049 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55008922 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20 H2 Typ QX-8520
Hersteller Borbet Vertriebs GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Duster (I) 2WD 63-92 225/35R20 A12 A16 A21
SD/SR 63-92 235/35R20 A01 K1a K1b A58 KOV S01
e2*2001/116*0314*..; 63-92 245/35R20 A01 K1a K1b K2b K3s
e2*2001/116*0323*..;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Duster (I) 4WD 66-92 225/35R20 A12 A16 A21
SD/SR 66-92 235/35R20 A01 K1a K1b A56 KOV S01
e2*2001/116*0314*..; 66-92 245/35R20 A01 K1a K1b K2b K3s
e2*2001/116*0323*..;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Duster (II) 2WD 66-110 225/35R20 A12 A16 A21
SR (SR*H..) 66-110 235/35R20 A01 K1a K1b K2a K2b A58 F23 KOV
e2*2001/116* 66-110 235/40R20 A01 K1a K1b K2a K2b K3s S03
0323*43-..; 66-110 245/35R20 A01 K1c K2c
e2*2007/46*0013*12-..
§22 54049*02
- ab Modell 2018
Dacia Duster (II) 2WD 66-110 225/35R20 A12 A16 A21
SR (SR*H..) 66-110 235/35R20 A58 F23 KMV
e2*2001/116* 66-110 235/40R20 A01 K3s S03
0323*43-..; 66-110 245/35R20
e2*2007/46*0013*12-..
- ab Modell 2018
- mit Radhaus-
Verbreiterungen
Dacia Duster (II) 4WD 80-110 225/35R20 A12 A16 A21
SR (SR*H..) 80-110 235/35R20 A01 K1a K1b K2a K2b A56 F24 KOV
e2*2001/116* 80-110 235/40R20 A01 K1a K1b K2a K2b K3s S03
0323*43-..; 80-110 245/35R20 A01 K1c K2c
e2*2007/46*0013*12-..
- ab Modell 2018
Dacia Duster (II) 4WD 80-110 225/35R20 A12 A16 A21
SR (SR*H..) 80-110 235/35R20 A56 F24 KMV
e2*2001/116* 80-110 235/40R20 A01 K3s S03
0323*43-..; 80-110 245/35R20
e2*2007/46*0013*12-..
- ab Modell 2018
- mit Radhaus-
Verbreiterungen
Nissan Ariya 45, 90 235/45R20 A90 T00 T96 144 A16 A21 A57
FE0E 45, 90 235/50R20 A12 144 S02
e13*2018/858* 45, 90 245/45R20 A12 144
00237*.. 45, 90 255/45R20 A12 144
- Elektro 45, 90 265/45R20 A01 A12 K3v 144
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54049 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55008922 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20 H2 Typ QX-8520
Hersteller Borbet Vertriebs GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Nissan Juke (I) 2WD 69-147 225/35R20 A12 A16 A21
F15 69-147 235/35R20 A01 K8c A58 S02
e11*2007/46*0132*..;
e3*2007/46*0162*..,
e5*2007/46*1031*..
- incl. Facelift 2014
Nissan Juke (I) 4WD 140, 147 225/35R20 A12 A16 A21
F15 140, 147 235/35R20 A56 S02
e11*2007/46*0132*.., 140, 147 245/30R20 A01 K2b
e5*2007/46*1031*.. 140, 147 255/30R20 A01 K1c K2b
- incl. Facelift 2014
Nissan Juke (I) Nismo RS 157, 160 225/35R20 A12 A16 A21
F15 157, 160 235/35R20 A01 K8c A57 S02
e11*2007/46*0132*..,
e5*2007/46*1031*..
Nissan Murano (II) 140, 188 235/55R20 A12 A16 A21
Z51 140, 188 245/50R20 A01 K2b S02
e1*2001/116*0478*.. 140, 188 255/45R20
§22 54049*02
140, 188 255/50R20 A01 K1a K2b
140, 188 265/45R20 A01 K2b
140, 188 275/45R20 A01 K1a K2b
Nissan Qashqai (III) 103, 116 235/45R20 A12 A16 A21
J12 A58 F23 NoE
e9*2018/858*11042*.. NoP S06
- ohne e-Power
- incl. Facelift 2024
Nissan Qashqai (III) 103, 116 235/45R20 A12 A16 A21
J12 A57 F24 NoE
e9*2018/858*11042*.. NoP S06
- ohne e-Power
- incl. Facelift 2024
Nissan Qashqai (III) e- 116 235/45R20 A12 A16 A21
Power A58 F23 S06
J12
e9*2018/858*11042*..
- incl. Facelift 2024
Nissan Qashqai (III) e- 116 235/45R20 A12 A16 A21
Power A58 F24 S06
J12
e9*2018/858*11042*..
- incl. Facelift 2024
Nissan X-Trail (III) 96-130 235/45R20 A12 A16 A21
T32 96-130 245/40R20 A57 S02
e13*2007/46*1456*.. 96-130 245/45R20
Nissan X-Trail (IV) 2WD 116, 120 235/45R20 A12 A16 A21
T33 116, 120 245/45R20 A58 S02
e13*2018/858*00293*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

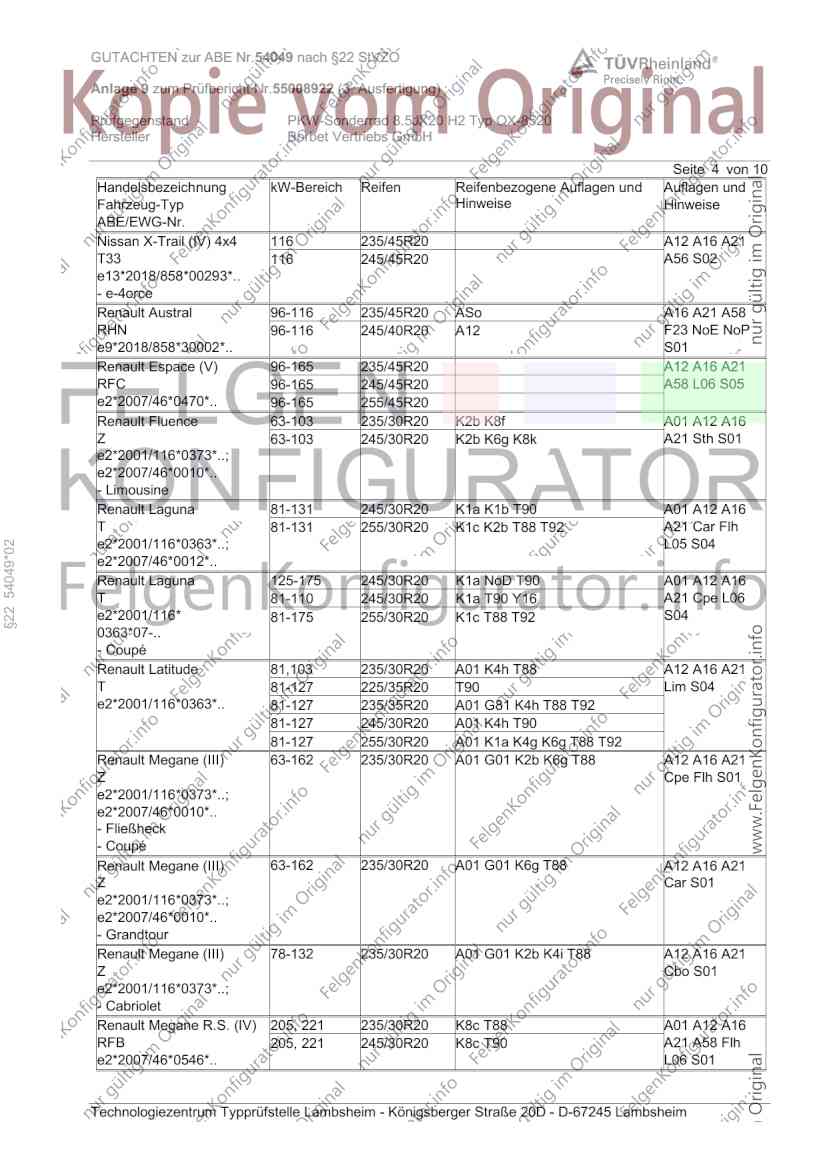

GUTACHTEN zur ABE Nr.54049 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55008922 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20 H2 Typ QX-8520
Hersteller Borbet Vertriebs GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Nissan X-Trail (IV) 4x4 116 235/45R20 A12 A16 A21
T33 116 245/45R20 A56 S02
e13*2018/858*00293*..
- e-4orce
Renault Austral 96-116 235/45R20 ASo A16 A21 A58
RHN 96-116 245/40R20 A12 F23 NoE NoP
e9*2018/858*30002*.. S01
Renault Espace (V) 96-165 235/45R20 A12 A16 A21
RFC 96-165 245/45R20 A58 L06 S05
e2*2007/46*0470*.. 96-165 255/45R20
Renault Fluence 63-103 235/30R20 K2b K8f A01 A12 A16
Z 63-103 245/30R20 K2b K6g K8k A21 Sth S01
e2*2001/116*0373*..;
e2*2007/46*0010*..
- Limousine
Renault Laguna 81-131 245/30R20 K1a K1b T90 A01 A12 A16
T 81-131 255/30R20 K1c K2b T88 T92 A21 Car Flh
e2*2001/116*0363*..; L05 S04
§22 54049*02
e2*2007/46*0012*..
Renault Laguna 125-175 245/30R20 K1a NoD T90 A01 A12 A16
T 81-110 245/30R20 K1a T90 Y16 A21 Cpe L06
e2*2001/116* 81-175 255/30R20 K1c T88 T92 S04
0363*07-..
- Coupé
Renault Latitude 81,103 235/30R20 A01 K4h T88 A12 A16 A21
T 81-127 225/35R20 T90 Lim S04
e2*2001/116*0363*.. 81-127 235/35R20 A01 G81 K4h T88 T92
81-127 245/30R20 A01 K4h T90
81-127 255/30R20 A01 K1a K4g K6g T88 T92
Renault Megane (III) 63-162 235/30R20 A01 G01 K2b K6g T88 A12 A16 A21
Z Cpe Flh S01
e2*2001/116*0373*..;
e2*2007/46*0010*..
- Fließheck
- Coupé
Renault Megane (III) 63-162 235/30R20 A01 G01 K6g T88 A12 A16 A21
Z Car S01
e2*2001/116*0373*..;
e2*2007/46*0010*..
- Grandtour
Renault Megane (III) 78-132 235/30R20 A01 G01 K2b K4i T88 A12 A16 A21
Z Cbo S01
e2*2001/116*0373*..;
- Cabriolet
Renault Megane R.S. (IV) 205, 221 235/30R20 K8c T88 A01 A12 A16
RFB 205, 221 245/30R20 K8c T90 A21 A58 Flh
e2*2007/46*0546*.. L06 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

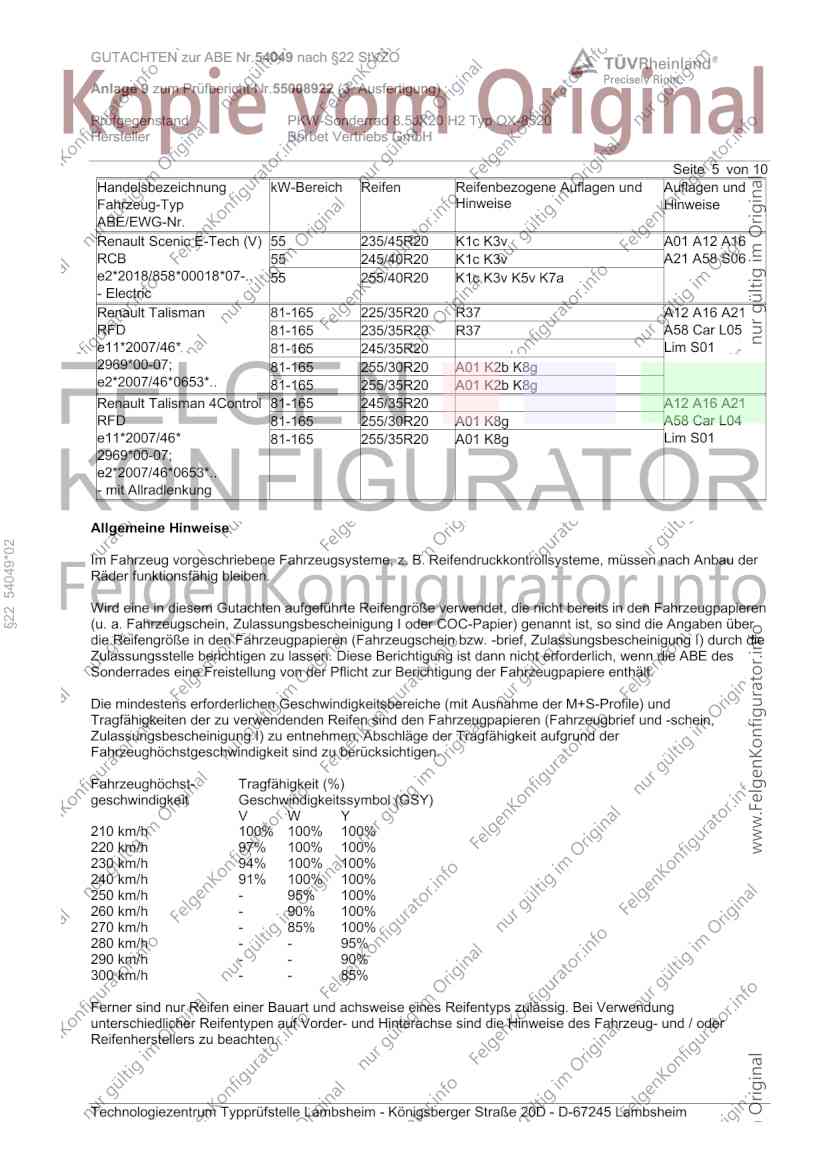

GUTACHTEN zur ABE Nr.54049 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55008922 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20 H2 Typ QX-8520
Hersteller Borbet Vertriebs GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Scenic E-Tech (V) 55 235/45R20 K1c K3v A01 A12 A16
RCB 55 245/40R20 K1c K3v A21 A58 S06
e2*2018/858*00018*07-.. 55 255/40R20 K1c K3v K5v K7a
- Electric
Renault Talisman 81-165 225/35R20 R37 A12 A16 A21
RFD 81-165 235/35R20 R37 A58 Car L05
e11*2007/46* 81-165 245/35R20 Lim S01
2969*00-07; 81-165 255/30R20 A01 K2b K8g
e2*2007/46*0653*.. 81-165 255/35R20 A01 K2b K8g
Renault Talisman 4Control 81-165 245/35R20 A12 A16 A21
RFD 81-165 255/30R20 A01 K8g A58 Car L04
e11*2007/46* 81-165 255/35R20 A01 K8g Lim S01
2969*00-07;
e2*2007/46*0653*..
- mit Allradlenkung
Allgemeine Hinweise
§22 54049*02
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54049 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55008922 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20 H2 Typ QX-8520
Hersteller Borbet Vertriebs GmbH

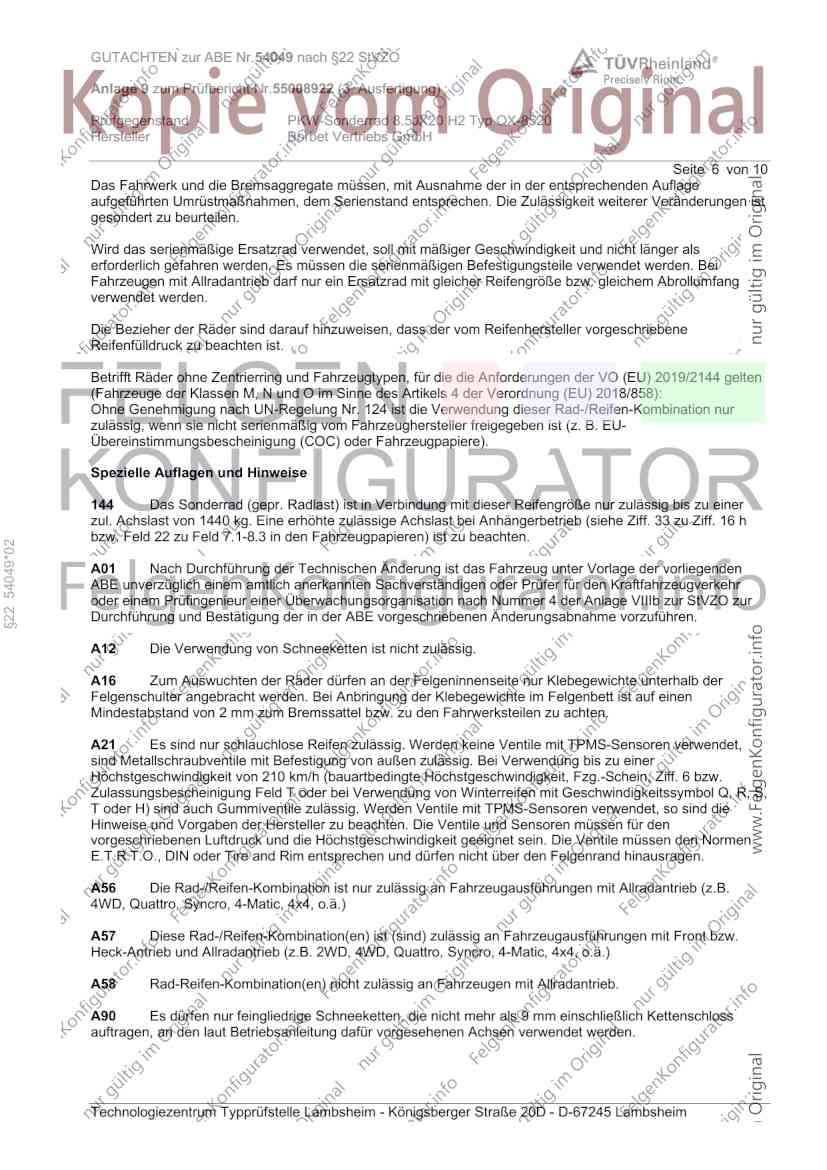

Seite 6 von 10
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
§22 54049*02
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S,
T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile müssen den Normen
E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.

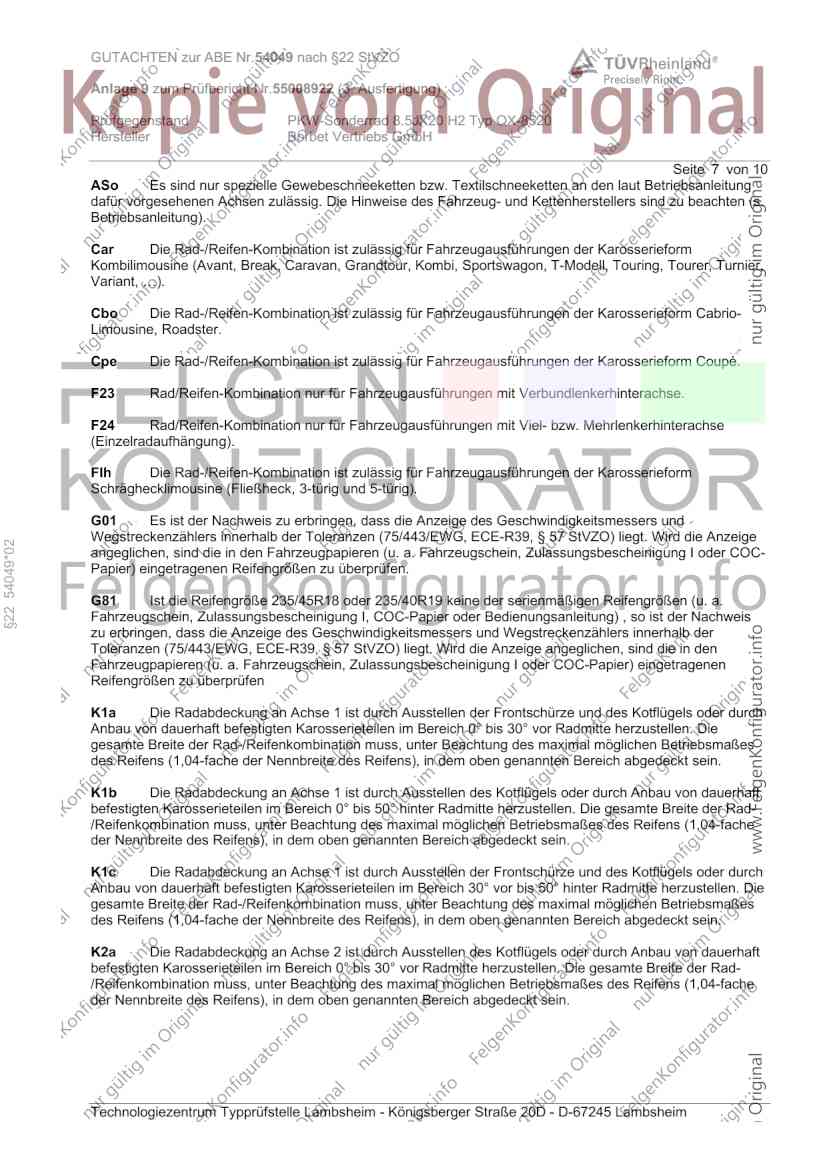

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54049 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55008922 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20 H2 Typ QX-8520
Hersteller Borbet Vertriebs GmbH
Seite 7 von 10
ASo Es sind nur spezielle Gewebeschneeketten bzw. Textilschneeketten an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten (s.
Betriebsanleitung).
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
§22 54049*02
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis
zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.

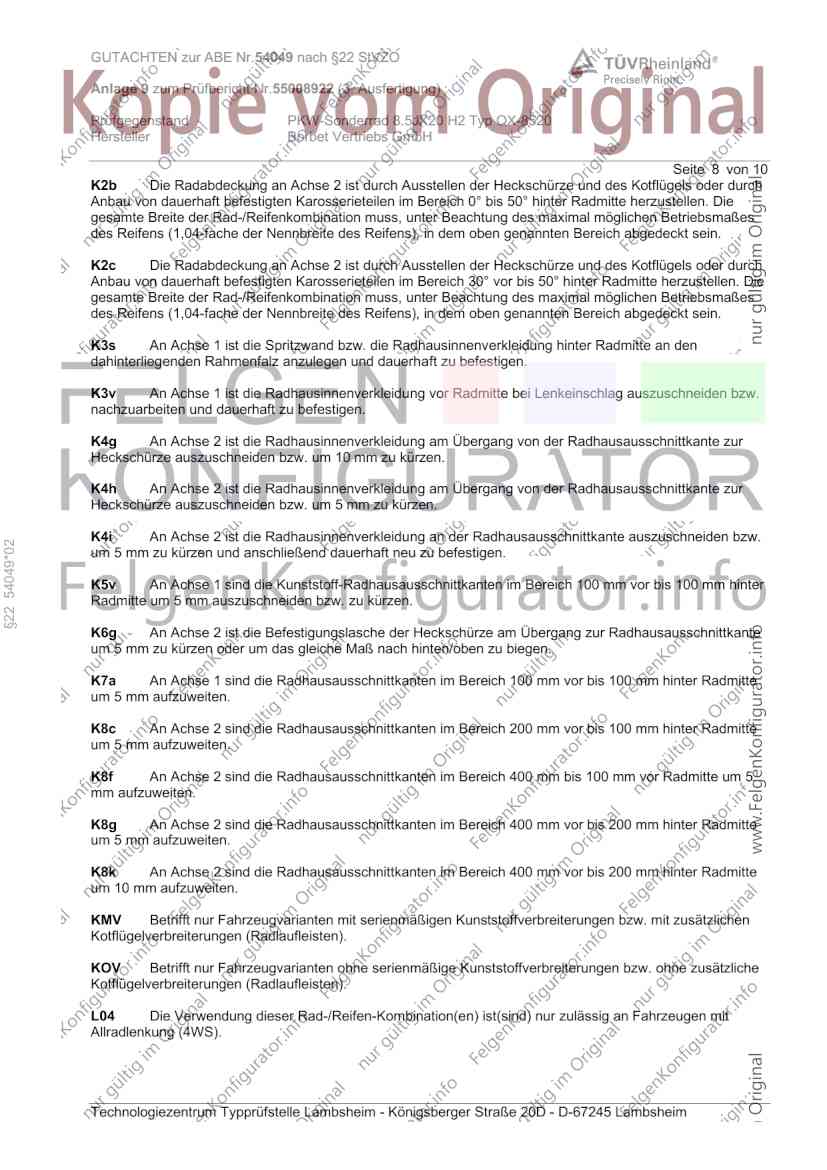

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54049 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55008922 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20 H2 Typ QX-8520
Hersteller Borbet Vertriebs GmbH
Seite 8 von 10
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden bzw.
nachzuarbeiten und dauerhaft zu befestigen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
§22 54049*02
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte um 5
mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).

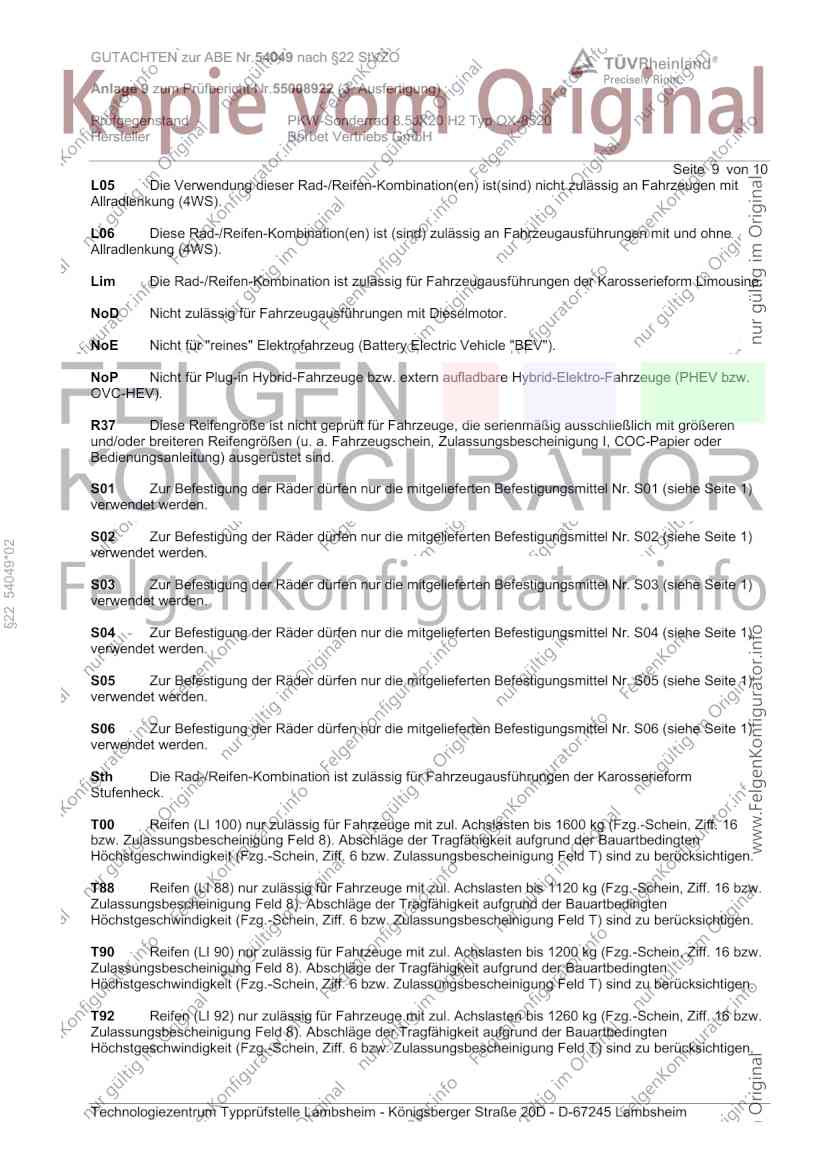

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54049 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55008922 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20 H2 Typ QX-8520
Hersteller Borbet Vertriebs GmbH
Seite 9 von 10
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
§22 54049*02
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.

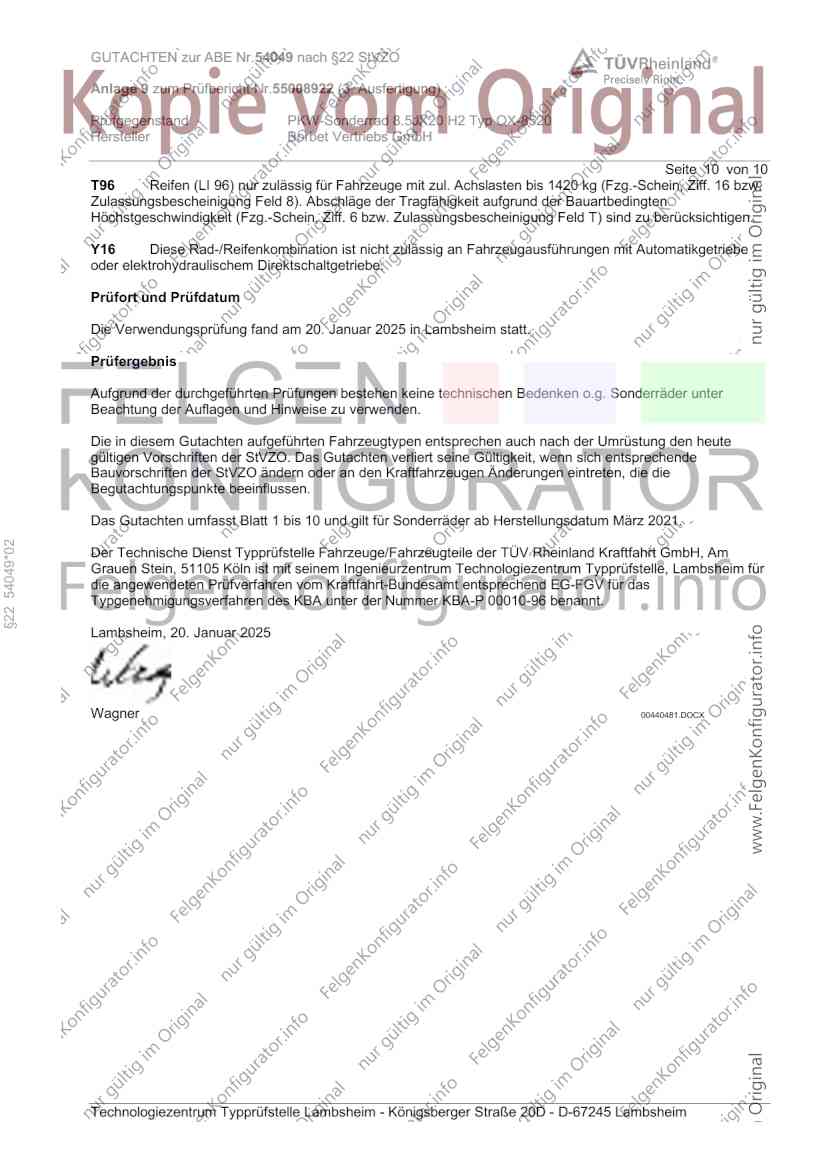

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54049 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55008922 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20 H2 Typ QX-8520
Hersteller Borbet Vertriebs GmbH
Seite 10 von 10
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe
oder elektrohydraulischem Direktschaltgetriebe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 20. Januar 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum März 2021.
§22 54049*02
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. Januar 2025
Wagner 00440481.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

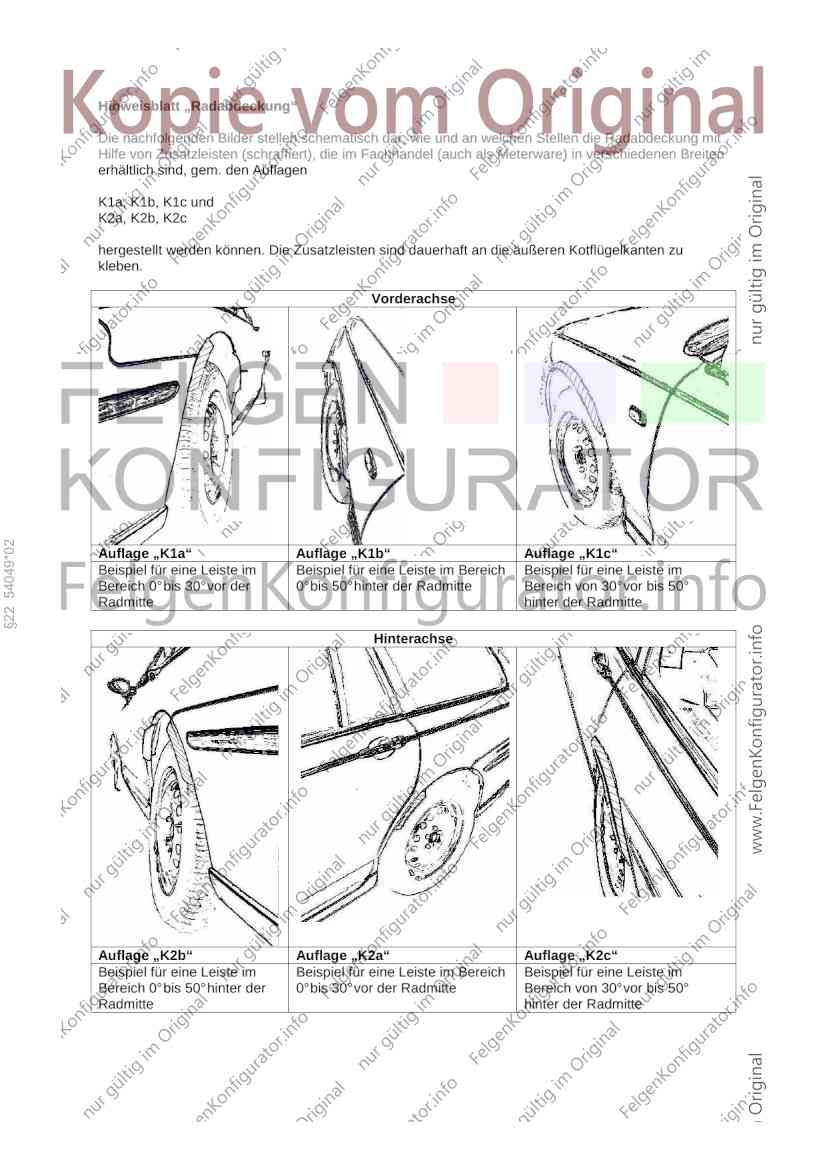

Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 54049*02
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
