GUTACHTEN zur ABE Nr.53364 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55037820 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Y 70735
Hersteller Borbet Vertriebs GmbH
Seite 1 von 14
Auftraggeber Borbet Vertriebs GmbH
Tratmoos 5
85467 Neuching
QM-Nr. 49 02 0121806
Prüfgegenstand PKW-Sonderrad
Typ Y 70735
Radgröße 7,0Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
Lk 108 Y 70735 Lk 108 / Ø72,5 - Ø63,4 5/108/63,4 42 650 2210
Kennzeichnungen
KBA-Nummer 53364
Herstellerzeichen BORBET
Radtyp und Ausführung Y 70735 (s.o.)
Radgröße 7,0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
§22 53364*09
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Mutter M12x1,5 Kegel 60° 110 - 5303
S02 Mutter M12x1,5 Kegel 60° 125 - 5303
S03 Mutter M12x1,5 Kegel 60° 130 - 5303
S04 Mutter M12x1,5 Kegel 60° 135 - 5303
S05 Mutter M12x1,5 Kegel 60° 120 - 5303
S06 Mutter M14x1,5 Kegel 60° 170 - 5328
S07 Mutter M14x1,5 Kegel 60° 140 - 5328
S08 Schraube M14x1,5 Kegel 60° 140 33 5270
S09 Mutter M14x1,5 Kegel 60° 135 - 5328
S10 Mutter M14x1,5 Kegel 60° 204 - 5335
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53364 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55037820 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Y 70735
Hersteller Borbet Vertriebs GmbH
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/50R17 A01 K46 A12 A14 A21
DM2 66-107 215/45R17 B02 V17 S03
e13*2001/116*0109*. 66-107 225/45R17 A01 K46
Ford C-Max (Compact) 63-134 205/50R17 R37 A12 A14 A21
DXA 63-134 215/45R17 R37 T87 T91 A58 B02 KoS
e13*2007/46*1103*.. 63-134 215/50R17 V17 S04
- incl. Facelift 2015 63-134 225/45R17
Ford Focus (III) 63-134 205/50R17 A12 A14 A21
DYB 63-134 215/45R17 T87 T91 A58 Car Flh
e13*2007/46*1138*.. 63-134 215/50R17 Lim V17 S03
- incl. Facelift 2014 63-134 225/45R17
Ford Focus (IV) 63-134 205/50R17 A12 A14 A21
DEH 63-134 205/55R17 A58 F23 Flh
e13*2007/46*1911*.. 63-134 215/50R17 A01 K2b KOV NoP S04
63-134 225/50R17 A01 K1a K2b
Ford Focus (IV) 85-134 205/50R17 A12 A14 A21
DEH 85-134 205/55R17 A58 F24 Flh
§22 53364*09
e13*2007/46*1911*.. 85-134 215/50R17 A01 K2b KOV NoP S04
85-134 225/50R17 A01 K1a K2b
Ford Focus Active (IV) 63-134 215/55R17 A12 A14 A21
DEH 63-134 225/50R17 A58 Flh KMV
e13*2007/46* 63-134 225/55R17 NoP V17 S04
1911*03-.. 63-134 235/50R17 A01 K5w K6w
Ford Focus Cabrio (II) 74-107 205/50R17 A12 A14 A21
DB3 74-107 215/45R17 T87 T88 T91 B02 Cbo V17
e13*2001/116*0157*. 74-107 225/45R17 S03
Ford Focus RS (II) 224 205/50R17 M+S R09 A12 A14 A21
DA3, DA3-RS 224, 257 215/50R17 M+S A58 B02 Flh
e13*2001/116*0144*. 224, 257 225/45R17 M+S S03
e13*2001/116*1010*.
Ford Focus ST (III) 136, 184 215/50R17 A12 A14 A21
DYB 136, 184 225/45R17 A58 Car Flh
e13*2007/46*1138*.. S03
- incl. Facelift 2015
Ford Focus ST (IV) 140, 206 215/50R17 M+S A12 A14 A21
DEH A58 Car F80
e13*2007/46* Flh ML7 S04
1911*05-..
- ohne Track-Pack
Ford Focus Turnier (IV) 63-134 205/50R17 A12 A14 A21
DEH 63-134 205/55R17 A58 Car F24
e13*2007/46*1911*.. 63-134 215/50R17 A01 K2b KOV NoP S04
63-134 225/50R17 A01 K1a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53364 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55037820 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Y 70735
Hersteller Borbet Vertriebs GmbH
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus Turnier Active 63-134 215/55R17 A12 A14 A21
(IV) 63-134 225/50R17 A58 Car F24
DEH 63-134 225/55R17 KMV NoP V17
e13*2007/46* 63-134 235/50R17 A01 K5w K6w S04
1911*03-..
Ford Grand C-Max 70-134 205/50R17 R37 T93 130 A12 A14 A21
DXA 70-134 215/50R17 A01 G40 T95 130 A58 B02 KmS
e13*2007/46*1103*.. 70-134 215/50R17 R69 T95 130 V17 S04
- incl. Facelift 2015 70-134 225/45R17 T94 130
Ford Kuga (I) 100-147 215/60R17 A13 R37 A14 A21 A57
DM2 100-147 225/55R17 A13 R37 B02 S03
e13*2001/116* 100-147 235/55R17 A33
0109*19-31 100-147 245/50R17 A01 A12 K1a
100-147 245/55R17 A01 A12 K1a
Ford Kuga (II) 85-134 215/60R17 A13 R37 A14 A21 A57
DM2 85-134 225/55R17 A13 R37 B03 S04
e13*2001/116* 85-134 225/60R17 A33 R37
0109*31-..
§22 53364*09
85-134 235/50R17 A33
- ab Modell 2013 85-134 235/55R17 A33
- incl. Facelift 2016 85-134 245/50R17 A12
85-134 245/55R17 A12
Ford Kuga (III) 88-140 225/65R17 A91 A14 A21 A57
DFK 88-140 235/60R17 A12 NoP S04
e13*2007/46*2188*.. 88-140 235/65R17 A12
- incl. Facelift 2024 88-140 255/55R17 A01 A12 K1a K1b K6y
88-140 255/60R17 A01 A12 K1a K1b K6y
Ford Kuga (III) PHEV 111, 112 225/65R17 A91 A14 A21 A58
DFK, DFHK 111, 112 235/60R17 A12 S04
e13*2007/46*2188*..; 111, 112 235/65R17 A12
e13*2018/858* 111, 112 255/55R17 A01 A12 K1a K1b K6y
00042*.. 111, 112 255/60R17 A01 A12 K1a K1b K6y
- Plug-in Hybrid
- incl. Facelift 2024
Ford Mondeo (III) 166 205/50R17 M+S A12 A14 A21
B4Y, B5Y 166 225/45R17 A01 K1a K2b M+S A58 B02 B03
e1*98/14* 66-150 205/50R17 T89 T93 Flh Sth V17
0154,0155*.. 66-150 215/45R17 T87 T88 T91 S01
66-150 225/45R17 A01 K1a K2b
66-150 235/45R17 A01 K1a K2b R70
Ford Mondeo (V) 85-177 215/50R17 A12 A14 A21
BA7 85-177 215/55R17 A57 Flh Lim
e13*2001/116* 85-177 225/50R17 V00 V17 S04
0249*26-.. 85-177 235/50R17 A01 K2b K6g
- ab MJ 2015 (MK5)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53364 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55037820 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Y 70735
Hersteller Borbet Vertriebs GmbH
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Hybrid (V) 103 215/50R17 A12 A14 A21
BA7-HEV, BA7H 103 215/55R17 A58 Car Lim
e13*2007/46*1485*.. 103 225/50R17 V17 S04
103 235/50R17 A01 K2b K6g
Ford Mondeo Turnier (III) 166 205/50R17 M+S T89 T93 A12 A14 A21
BWY 166 225/45R17 A01 K1a M+S T90 T91 A58 B02 B03
e1*98/14*0156*.. 66-150 205/50R17 T89 T93 Car V17 S01
66-150 215/45R17 T87 T88 T91
66-150 225/45R17 A01 K1a T90 T91
66-150 235/45R17 A01 K1a R70
Ford Mondeo Turnier (V) 85-177 215/50R17 130 A12 A14 A21
BA7 85-177 215/55R17 130 A57 Car V00
e13*2001/116* 85-177 225/50R17 130 V17 S04
0249*26-.. 85-177 235/50R17 A01 K2b K6g 130
- ab MJ 2015 (MK5)
Ford Puma 70-114 205/55R17 A94 A14 A21 A58
J2K 70-114 205/60R17 A12 NoE NoP V17
§22 53364*09
e9*2007/46* 70-114 215/55R17 A01 A12 K1b S04
3165*00-15 70-114 225/50R17 A01 A12 K1b
70-114 235/50R17 A01 A12 K1a K1b K2b
Ford Puma 92 205/55R17 A94 M+S A14 A21 A58
J2K 92 205/60R17 A12 M+S NoE NoP V17
e9*2007/46*3165*16-.. 92, 114 215/55R17 A01 A12 K1b S04
- ab Facelift 2024 92, 114 225/50R17 A01 A12 K1b
92, 114 235/50R17 A01 A12 K1a K1b K2b
Ford Puma ST 118,147 215/55R17 K1b A01 A12 A14
J2K 118,147 225/50R17 K1b A21 A58 NoE
e9*2007/46* 118,147 235/50R17 K1a K1b K2b NoP V17 S04
3165*00-15
Ford Puma ST 118 215/55R17 K1b M+S A01 A12 A14
J2K 118 225/50R17 K1b M+S A21 A58 NoE
e9*2007/46*3165*16-.. 118 235/50R17 K1a K1b K2b M+S NoP V17 S04
- ab Facelift 2024
Ford S-Max (I) 74-176 215/55R17 T94 T98 130 A12 A14 A21
WA6 74-176 225/50R17 T94 T98 130 A58 B02 S06
e13*2001/116* 74-176 235/50R17 A01 K2b 130
0185*00-23
Ford Tourneo Connect 55-85 205/50R17 K2b T93 130 A01 A12 A14
PH2, PJ2 55-85 225/45R17 K2b T90 T91 T93 T94 130 A21 B02 S05
e1*2001/116*
0206*..,
0207*00-15
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53364 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55037820 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Y 70735
Hersteller Borbet Vertriebs GmbH
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Tourneo Courier 92 205/50R17 A91 T89 T93 A14 A21 A58
N1P 92 205/55R17 A91 T91 T95 NoE NoP S04
e13*2018/858*00648*.. 92 215/50R17 A91 T91 T95
92 215/55R17 A91
92 225/45R17 A91 T91 T94
92 225/50R17 A12
92 235/50R17 A12
Ford Transit Connect 55-85 205/50R17 K2b T93 130 A01 A12 A14
PT2, PU2 55-85 225/45R17 K2b T90 T91 T93 T94 130 A21 B02 S05
L071; L072;
e1*2007/46*0271*..;
e1*2007/46*
0272*00-03
Ford Transit/Tourneo 55-125 205/55R17 T95 130 A12 A14 A21
Connect 55-125 215/50R17 T95 130 A58 V17 S04
PJ2, PU2 55-125 225/50R17 A01 K1a T94 T98 130
e1*2001/116*
0207*16-25;
§22 53364*09
e1*2007/46*
0272*04-13,
- Modell 2014 bis 2017
- mit Radmuttern M12x1,5
Ford Transit/Tourneo 55-88 205/55R17 T95 130 A12 A14 A21
Connect 55-88 215/50R17 T95 130 A58 V17 S10
PJ2, PU2 55-88 225/50R17 A01 K1a T94 T98 130
e1*2001/116*
0207*26-..;
e1*2007/46*0272*14-..
ab Modelljahr 2018
- mit Radmuttern M14x1,5
Ford Transit/Tourneo 73, 74 205/50R17 A91 T89 T93 A14 A21 A58
Courier 73, 74 205/55R17 A01 A91 G15 T91 T95 NoE NoP S04
N3P 73, 74 215/50R17 A01 A91 G15 T91 T95
e13*2018/858*00649*.. 73, 74 215/55R17 A01 A91 G15
- nur mit 15 Zoll 73, 74 225/45R17 A91 T91 T94
Serienbereifung 73, 74 225/50R17 A01 A12 G15
73, 74 235/50R17 A01 A12 G15
Ford Transit/Tourneo 73-92 205/50R17 A91 T89 T93 130 A14 A21 A58
Courier 73-92 205/55R17 A91 T91 T95 130 NoE NoP Z16
N3P 73-92 215/50R17 A91 T91 T95 130 Z17 S04
e13*2018/858*00649*.. 73-92 215/55R17 A91 130
- mit 16/17 Zoll 73-92 225/45R17 A91 T91 T94 130
Serienbereifung 73-92 225/50R17 A12 130
73-92 235/50R17 A12 130
Jaguar XE 120-132 205/55R17 A10 R09 T91 T95 A14 A21 A58
JA 120-132 215/50R17 A32 R37 T91 T95 Lim P35 S02
e11*2007/46*2150*.., 120-184 225/50R17 A01 A12 K1a
e5*2007/46*1049*.. 120-184 235/50R17 A01 A12 K1a
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53364 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55037820 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Y 70735
Hersteller Borbet Vertriebs GmbH
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar X-Type 96-170 205/50R17 K1a K2b K41 K42 K45 K46 K56 A01 A12 A14
CF1 R37 A21 B02 Lim
e11*98/14*0176*.. 96-170 215/45R17 K1a K2b K41 K46 K56 R37 T87 V17 S01
T88 T91
96-170 225/45R17 K1a K2b K41 K42 K45 K46 K56
Land Rover Discovery 110-177 225/65R17 A98 130 A14 A21 A57
Sport 110-177 225/70R17 A12 126 B03 S09
LC 110-177 235/65R17 AS9 128
e11*2007/46*1659*..;
e5*2007/46*1058*00-02
- bis Modelljahr 2019
Land Rover Discovery 120-150 225/65R17 A98 R09 130 A14 A21 A57
Sport NoP Z17 S09
LC
e5*2007/46*1058*01-..
- ab Modelljahr 2020
Land Rover Range-Rover 110-177 225/65R17 A63 130 A14 A21 A57
Evoque 110-177 235/60R17 A12 130 Cbo Cpe Y85
§22 53364*09
LV, LV-A S07
e11*2007/46*0223*..;
e3*2007/46*0221*..
Volvo C30 73-169 205/50R17 A12 A14 A21
M, M-2D 73-169 215/45R17 A58 B02 Com
e4*2001/116*0076*.., 73-169 225/45R17 A01 K42 V17 S01
e1*2001/116*0427*..
Volvo C70 100-169 215/50R17 A33 A14 A21 B02
M 100-169 225/45R17 A13 Cbo S01
e4*2001/116*
0076*08-..
Volvo S40, V50 73-169 205/50R17 K42 K46 A01 A12 A14
M 73-169 215/45R17 K42 K46 T87 T88 A21 B02 Car
e4*2001/116*0076*.. 73-169 225/45R17 K42 K46 Lim V00 V17
S01
Volvo S60, V60 84-180 205/50R17 A90 R37 R59 A14 A21 A57
F, F-N2D 84-180 205/55R17 A90 R37 R59 Car Lim Npf
e9*2007/46*0023*..; 84-242 215/50R17 A12 T91 T95 V00 V17 S08
e13*2007/46*1157*.. 84-242 225/45R17 A90 T90 T91 T94
Volvo S60CC, V60CC 110-187 215/60R17 A12 A14 A21
F 110-187 225/55R17 A57 Car KMV
e9*2007/46*0023*.. 110-187 235/50R17 Lim S08
- Cross Country 110-187 235/55R17
110-187 245/50R17 A01 K1a K1b K5w
Volvo S80 80-180 205/55R17 A33 R37 T91 130 A14 A21 S08
A, A-2D 80-180 215/50R17 A12 R37 T91 T95 130
e9*2001/116*0057*.., 80-232 225/50R17 A12 130
e1*2001/116*0504*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53364 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55037820 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Y 70735
Hersteller Borbet Vertriebs GmbH
Seite 7 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V40 84 - 187 205/50R17 A12 A14 A21 A58
M, M-N2E 84 - 187 215/45R17 A90 T87 T91 Flh V17 X4V
e4*2001/116* 84 - 187 225/45R17 A12 S03
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 205/55R17 A13 A14 A21 A57
M, M-N2E 84-187 215/50R17 A13 Flh S03
e4*2001/116* 84-187 215/55R17 A33
0076*29-..; 84-187 225/50R17 A33
e13*2007/46*1337*..
- Cross Country
Volvo V70 80-180 205/55R17 A33 R59 A14 A21 Car
B, /-2D, /-N2D, /-N2E 80-180 215/50R17 A12 R37 X7V S08
e9*2001/116*0065*..; 80-224 225/50R17 A12
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC70 120-224 215/60R17 A63 A14 A21 Car
§22 53364*09
B, /-2D, /-N2D, /-N2E 120-224 225/55R17 A12 KMV S08
e9*2001/116*0065*..; 120-224 235/55R17 A01 A12 K1a
e1*2001/116*0505*..; 120-224 245/50R17 A01 A12 K1c
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53364 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55037820 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Y 70735
Hersteller Borbet Vertriebs GmbH
Seite 8 von 14
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
§22 53364*09
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
126 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1260 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
128 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1280 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53364 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55037820 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Y 70735
Hersteller Borbet Vertriebs GmbH
Seite 9 von 14
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S,
T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile müssen den Normen
E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
§22 53364*09
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu beachten
(siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen Achsen
zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
AS9 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 9mm aufträgt, an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53364 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55037820 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Y 70735
Hersteller Borbet Vertriebs GmbH

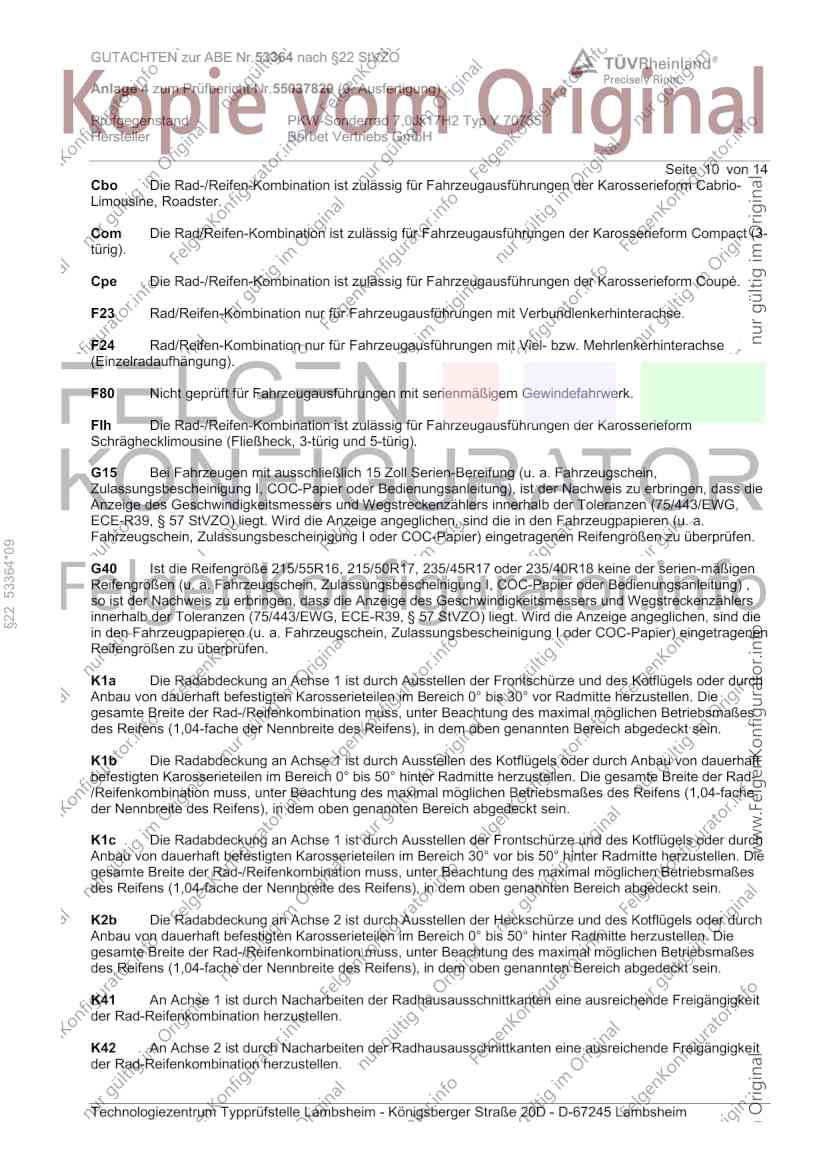

Seite 10 von 14
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Compact (3-
türig).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F80 Nicht geprüft für Fahrzeugausführungen mit serienmäßigem Gewindefahrwerk.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
§22 53364*09
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-mäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ,
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.

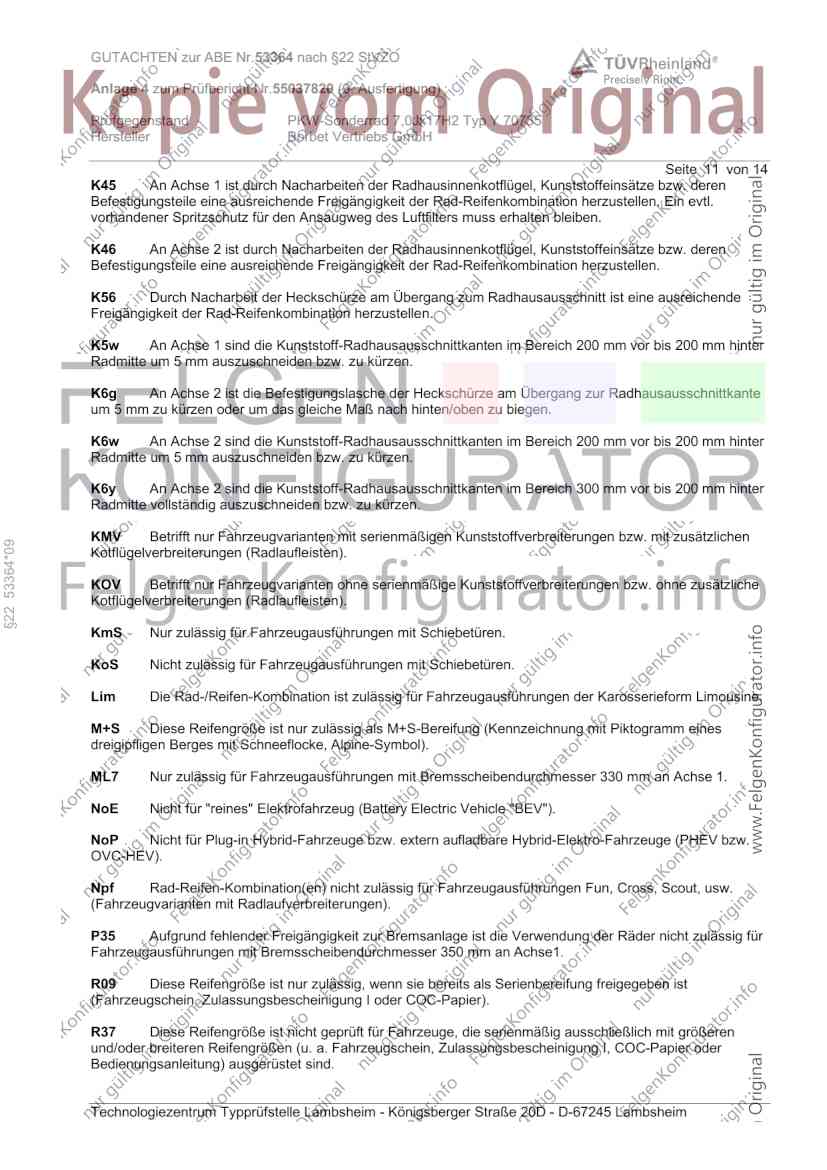

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53364 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55037820 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Y 70735
Hersteller Borbet Vertriebs GmbH
Seite 11 von 14
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
§22 53364*09
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
ML7 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 330 mm an Achse 1.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout, usw.
(Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.

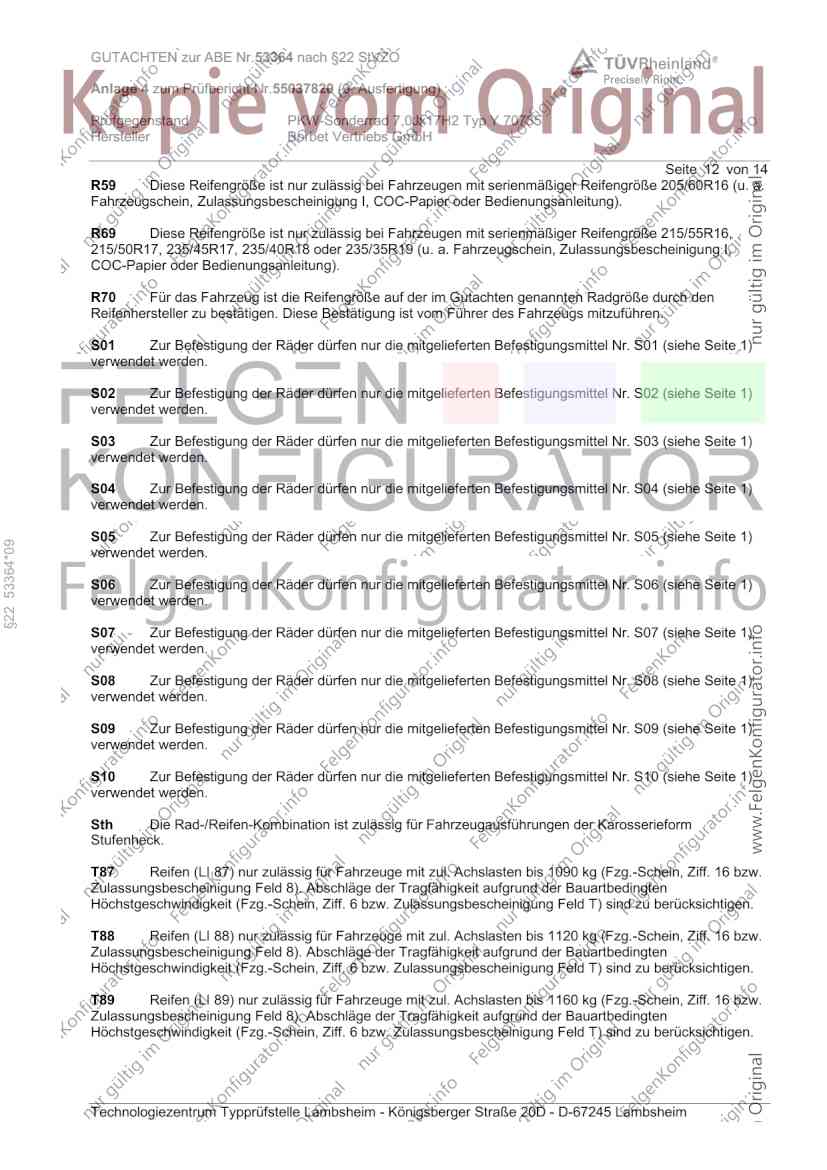

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53364 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55037820 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Y 70735
Hersteller Borbet Vertriebs GmbH
Seite 12 von 14
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60R16 (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/55R16,
215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
§22 53364*09
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe Seite 1)
verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.

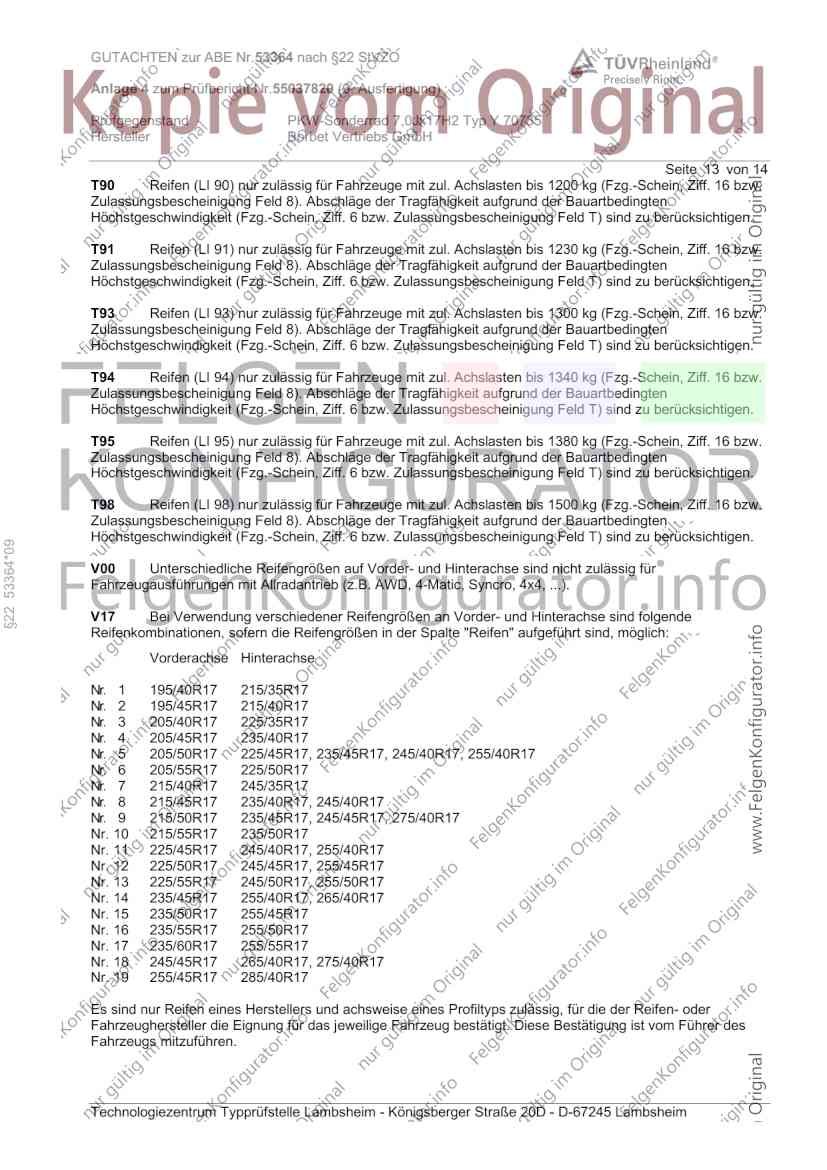

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53364 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55037820 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Y 70735
Hersteller Borbet Vertriebs GmbH
Seite 13 von 14
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
§22 53364*09
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.

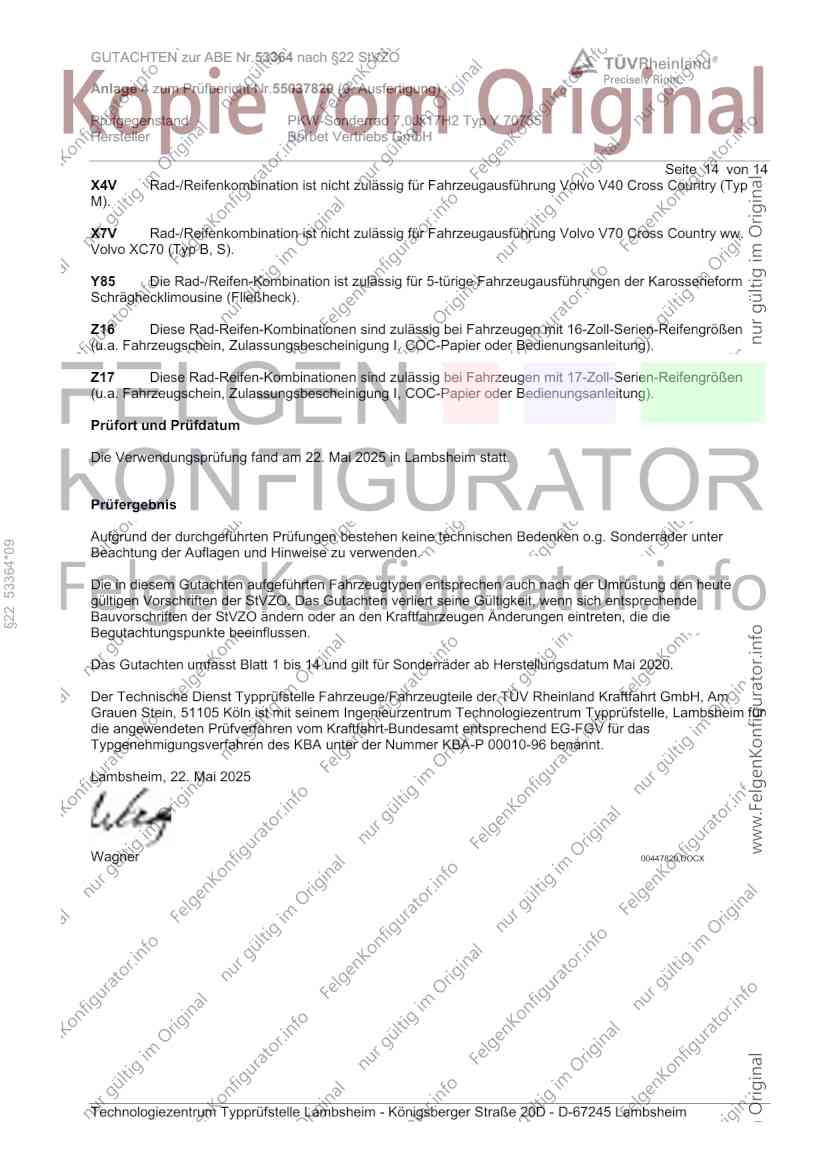

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53364 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55037820 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Y 70735
Hersteller Borbet Vertriebs GmbH
Seite 14 von 14
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country (Typ
M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country ww.
Volvo XC70 (Typ B, S).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. Mai 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
§22 53364*09
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum Mai 2020.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. Mai 2025
Wagner 00447820.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 53364*09
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
