Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55065 nach §22 StVZO
Nr. : RA-001341-C0-021
Anlage-Nr. : 6
Seite : 1 / 10
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y 952020

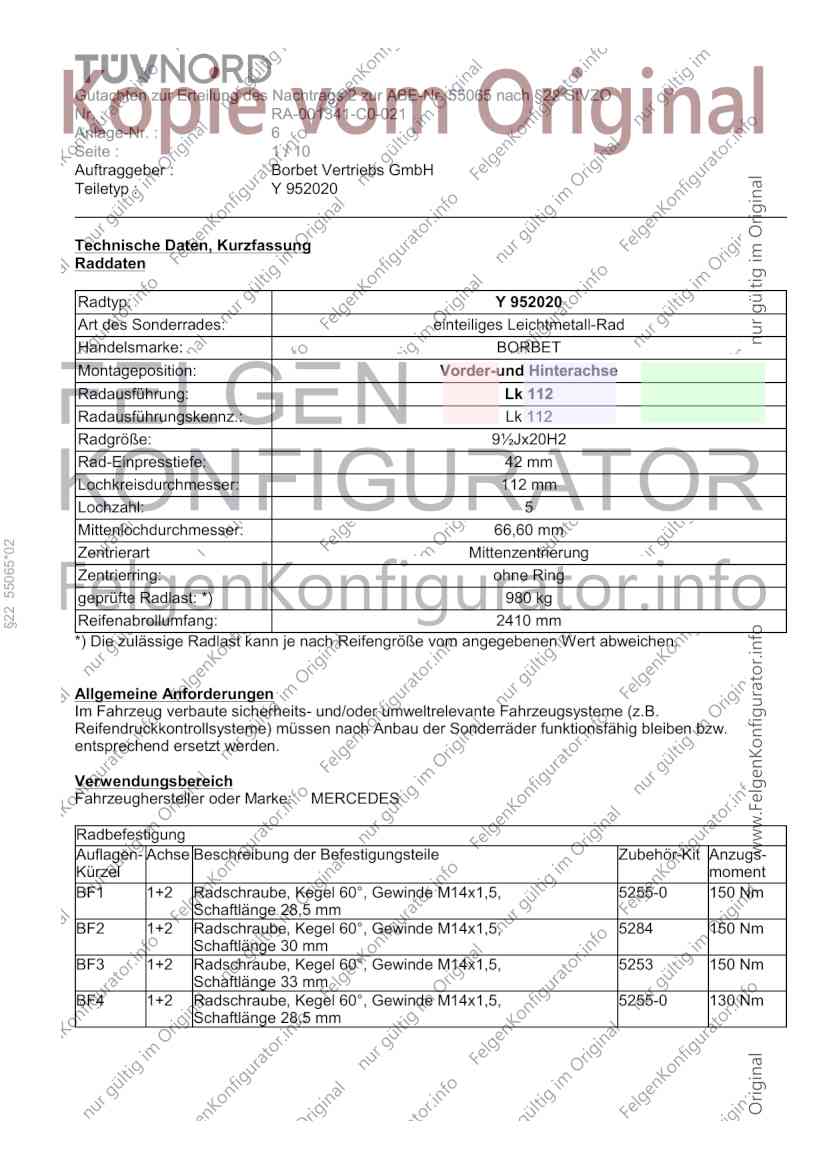

Technische Daten, Kurzfassung
Raddaten
Radtyp: Y 952020
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: BORBET
Montageposition: Vorder-und Hinterachse
Radausführung: Lk 112
Radausführungskennz.: Lk 112
Radgröße: 9½Jx20H2
Rad-Einpresstiefe: 42 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,60 mm
§22 55065*02
Zentrierart Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 980 kg
Reifenabrollumfang: 2410 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: MERCEDES
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 5255-0 150 Nm
Schaftlänge 28,5 mm
BF2 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 5284 150 Nm
Schaftlänge 30 mm
BF3 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 5253 150 Nm
Schaftlänge 33 mm
BF4 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 5255-0 130 Nm
Schaftlänge 28,5 mm
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55065 nach §22 StVZO
Nr. : RA-001341-C0-021
Anlage-Nr. : 6
Seite : 2 / 10
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y 952020

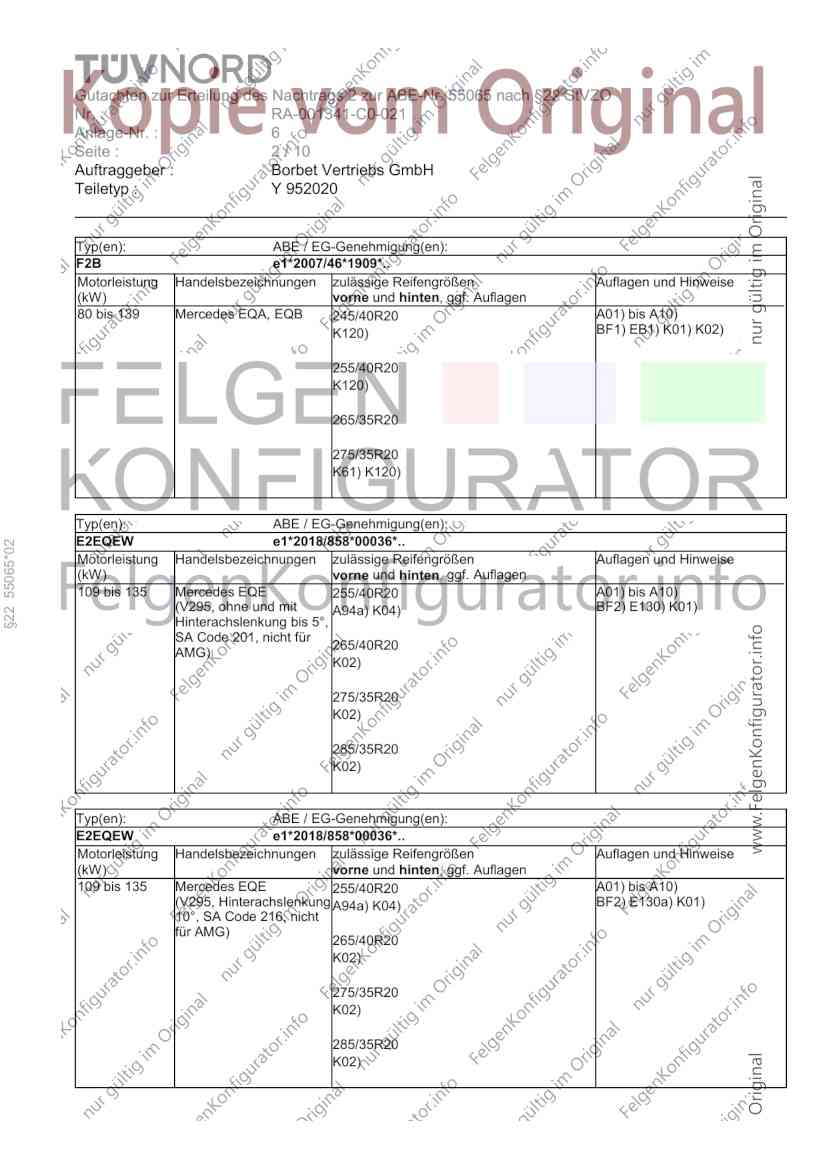

Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 139 Mercedes EQA, EQB 245/40R20 A01) bis A10)
K120) BF1) EB1) K01) K02)
255/40R20
K120)
265/35R20
275/35R20
K61) K120)
Typ(en): ABE / EG-Genehmigung(en):
E2EQEW e1*2018/858*00036*..
§22 55065*02
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
109 bis 135 Mercedes EQE 255/40R20 A01) bis A10)
(V295, ohne und mit A94a) K04) BF2) E130) K01)
Hinterachslenkung bis 5°,
SA Code 201, nicht für
265/40R20
AMG)
K02)
275/35R20
K02)
285/35R20
K02)
Typ(en): ABE / EG-Genehmigung(en):
E2EQEW e1*2018/858*00036*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
109 bis 135 Mercedes EQE 255/40R20 A01) bis A10)
(V295, Hinterachslenkung A94a) K04) BF2) E130a) K01)
10°, SA Code 216, nicht
für AMG)
265/40R20
K02)
275/35R20
K02)
285/35R20
K02)
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55065 nach §22 StVZO
Nr. : RA-001341-C0-021
Anlage-Nr. : 6
Seite : 3 / 10
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y 952020

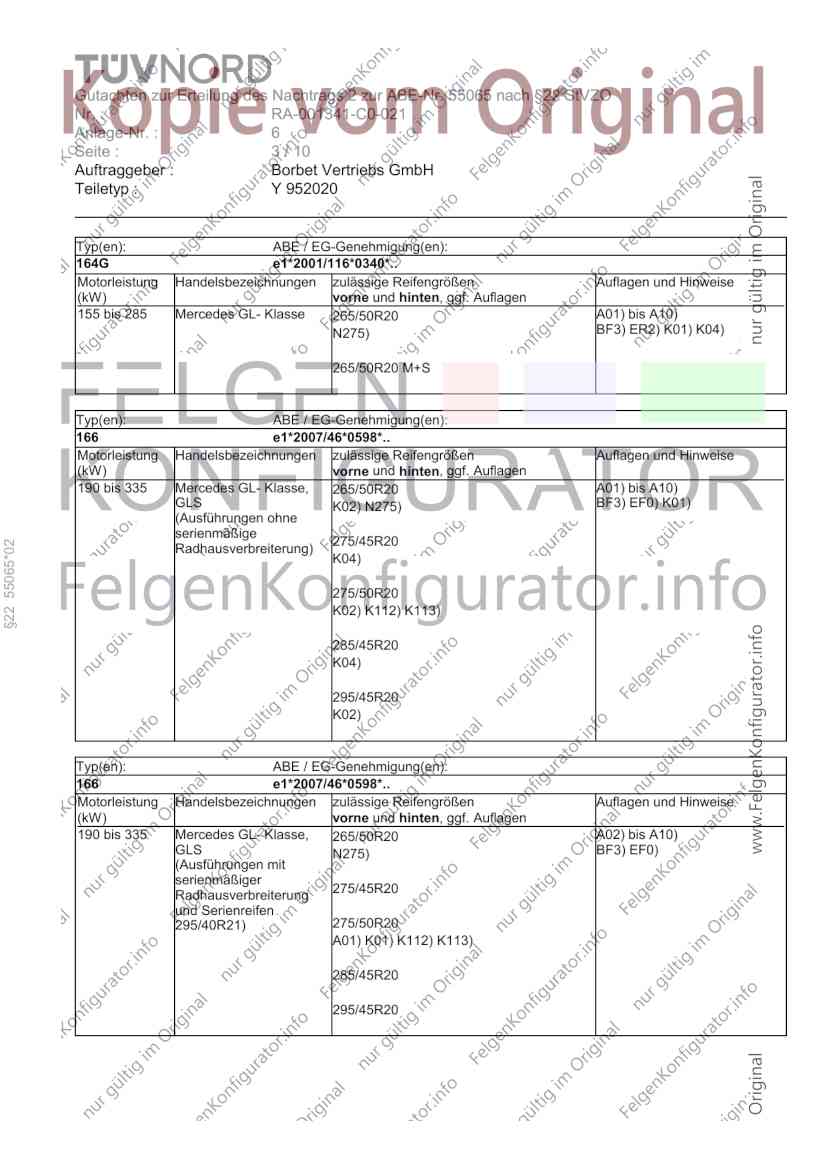

Typ(en): ABE / EG-Genehmigung(en):
164G e1*2001/116*0340*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 285 Mercedes GL- Klasse 265/50R20 A01) bis A10)
N275) BF3) ER2) K01) K04)
265/50R20 M+S
Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
190 bis 335 Mercedes GL- Klasse, 265/50R20 A01) bis A10)
GLS K02) N275) BF3) EF0) K01)
(Ausführungen ohne
serienmäßige
275/45R20
§22 55065*02
Radhausverbreiterung)
K04)
275/50R20
K02) K112) K113)
285/45R20
K04)
295/45R20
K02)
Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
190 bis 335 Mercedes GL- Klasse, 265/50R20 A02) bis A10)
GLS N275) BF3) EF0)
(Ausführungen mit
serienmäßiger
275/45R20
Radhausverbreiterung
und Serienreifen
295/40R21) 275/50R20
A01) K01) K112) K113)
285/45R20
295/45R20
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55065 nach §22 StVZO
Nr. : RA-001341-C0-021
Anlage-Nr. : 6
Seite : 4 / 10
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y 952020
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 165 Mercedes GLA 245/40R20 A01) bis A10)
(H247) A11) BF4) EB2) K01) K02)
255/40R20 K120)
275/35R20
K61)
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 165 Mercedes GLB 245/40R20 A01) bis A10)
(X247) BF4) EB2) K01) K02) K120)
§22 55065*02
255/40R20
275/35R20
K61)
Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 335 Mercedes M-Klasse, 255/45R20 A01) bis A10)
GLE-Klasse K04) N265) A11) BF3) E107) E108) EB5)
(W166) K01)
265/45R20
K02)
275/40R20
K02)
285/40R20
K02)

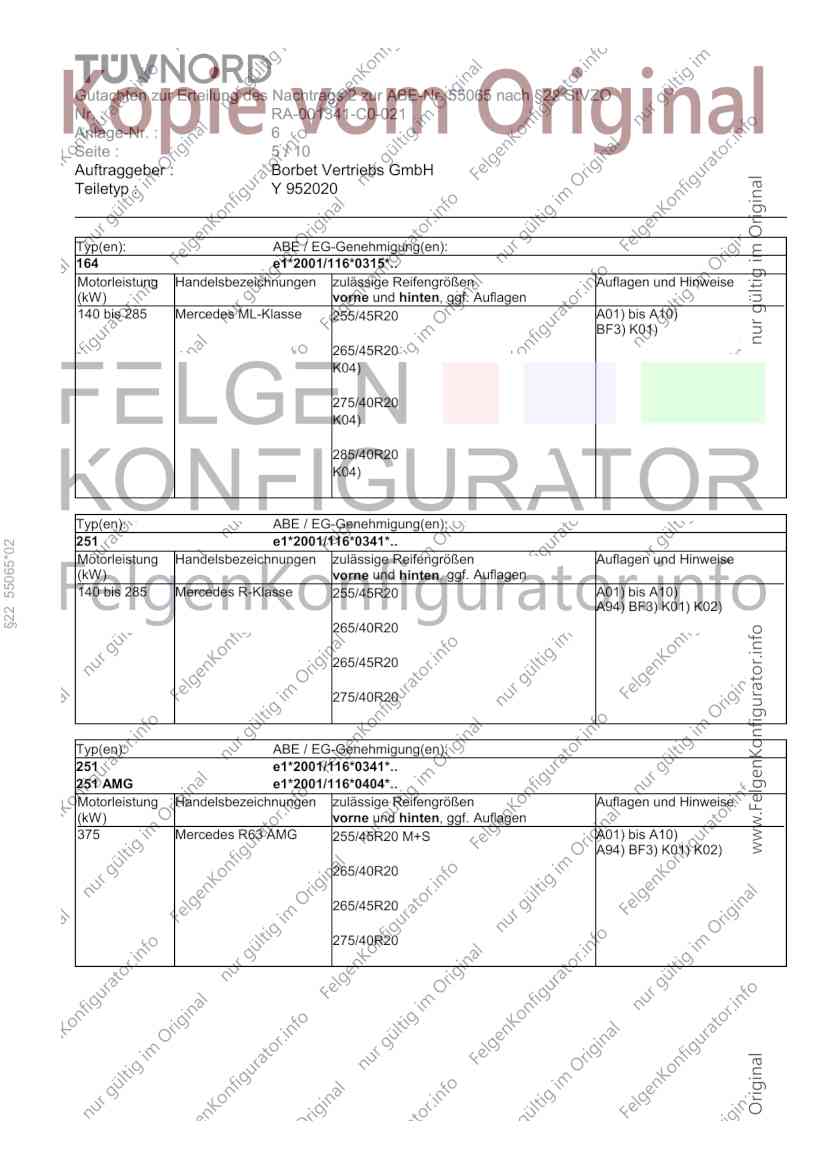

Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55065 nach §22 StVZO
Nr. : RA-001341-C0-021
Anlage-Nr. : 6
Seite : 5 / 10
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y 952020
Typ(en): ABE / EG-Genehmigung(en):
164 e1*2001/116*0315*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 285 Mercedes ML-Klasse 255/45R20 A01) bis A10)
BF3) K01)
265/45R20
K04)
275/40R20
K04)
285/40R20
K04)
Typ(en): ABE / EG-Genehmigung(en):
251 e1*2001/116*0341*..
§22 55065*02
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 285 Mercedes R-Klasse 255/45R20 A01) bis A10)
A94) BF3) K01) K02)
265/40R20
265/45R20
275/40R20
Typ(en): ABE / EG-Genehmigung(en):
251 e1*2001/116*0341*..
251 AMG e1*2001/116*0404*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
375 Mercedes R63 AMG 255/45R20 M+S A01) bis A10)
A94) BF3) K01) K02)
265/40R20
265/45R20
275/40R20
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55065 nach §22 StVZO
Nr. : RA-001341-C0-021
Anlage-Nr. : 6
Seite : 6 / 10
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y 952020

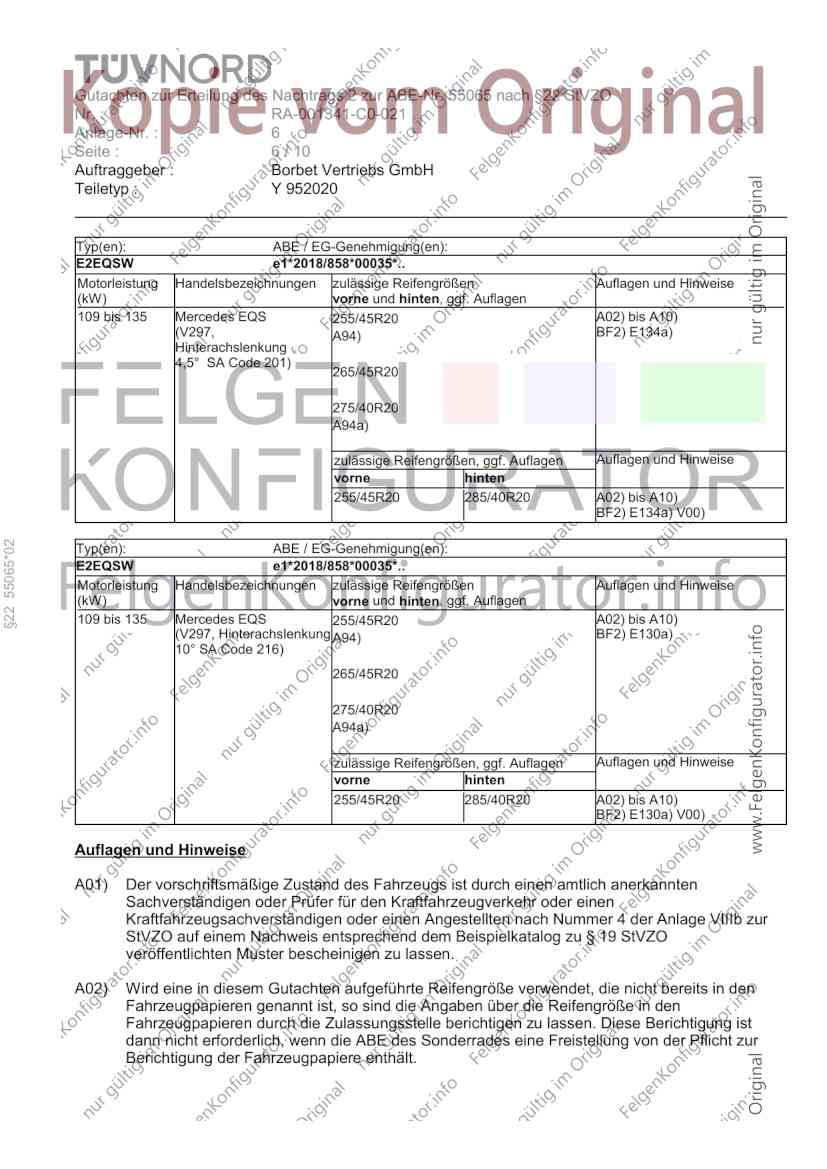

Typ(en): ABE / EG-Genehmigung(en):
E2EQSW e1*2018/858*00035*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
109 bis 135 Mercedes EQS 255/45R20 A02) bis A10)
(V297, A94) BF2) E134a)
Hinterachslenkung
4,5° SA Code 201)
265/45R20
275/40R20
A94a)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
255/45R20 285/40R20 A02) bis A10)
BF2) E134a) V00)
§22 55065*02
Typ(en): ABE / EG-Genehmigung(en):
E2EQSW e1*2018/858*00035*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
109 bis 135 Mercedes EQS 255/45R20 A02) bis A10)
(V297, Hinterachslenkung A94) BF2) E130a)
10° SA Code 216)
265/45R20
275/40R20
A94a)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
255/45R20 285/40R20 A02) bis A10)
BF2) E130a) V00)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55065 nach §22 StVZO
Nr. : RA-001341-C0-021
Anlage-Nr. : 6
Seite : 7 / 10
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y 952020

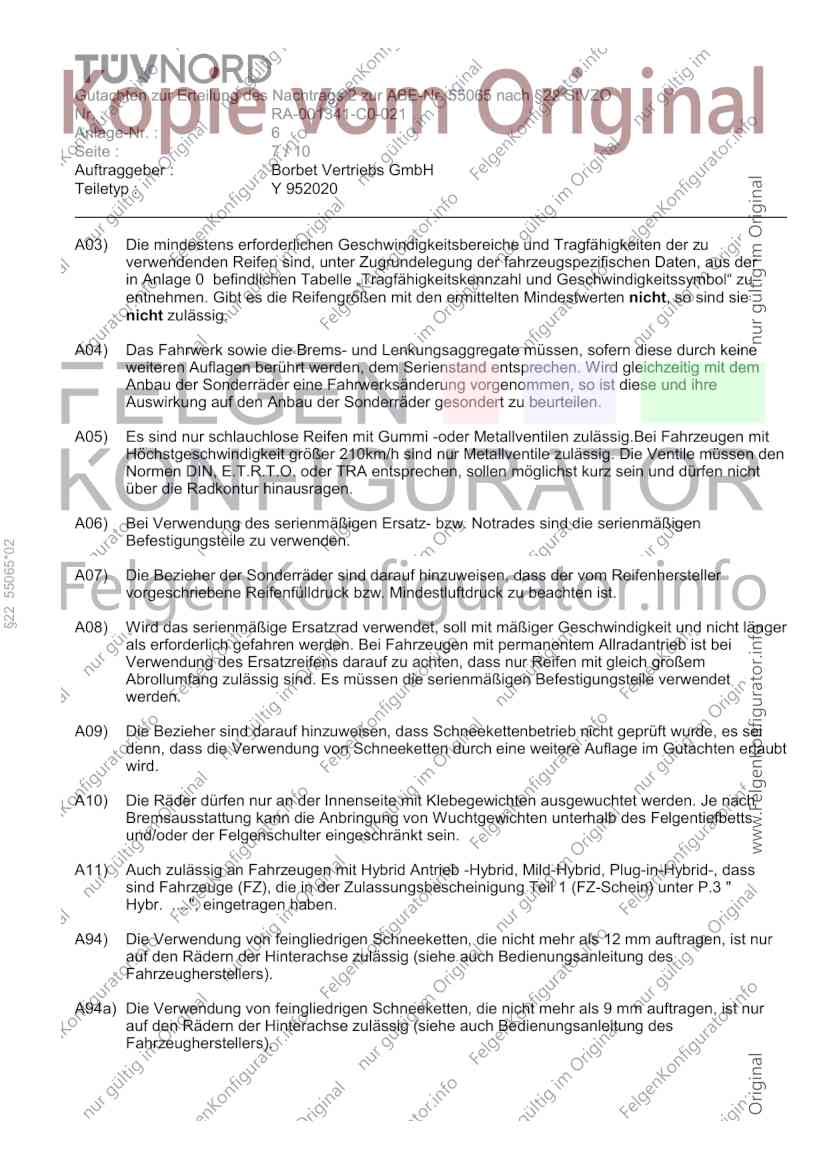

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
§22 55065*02
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55065 nach §22 StVZO
Nr. : RA-001341-C0-021
Anlage-Nr. : 6
Seite : 8 / 10
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y 952020

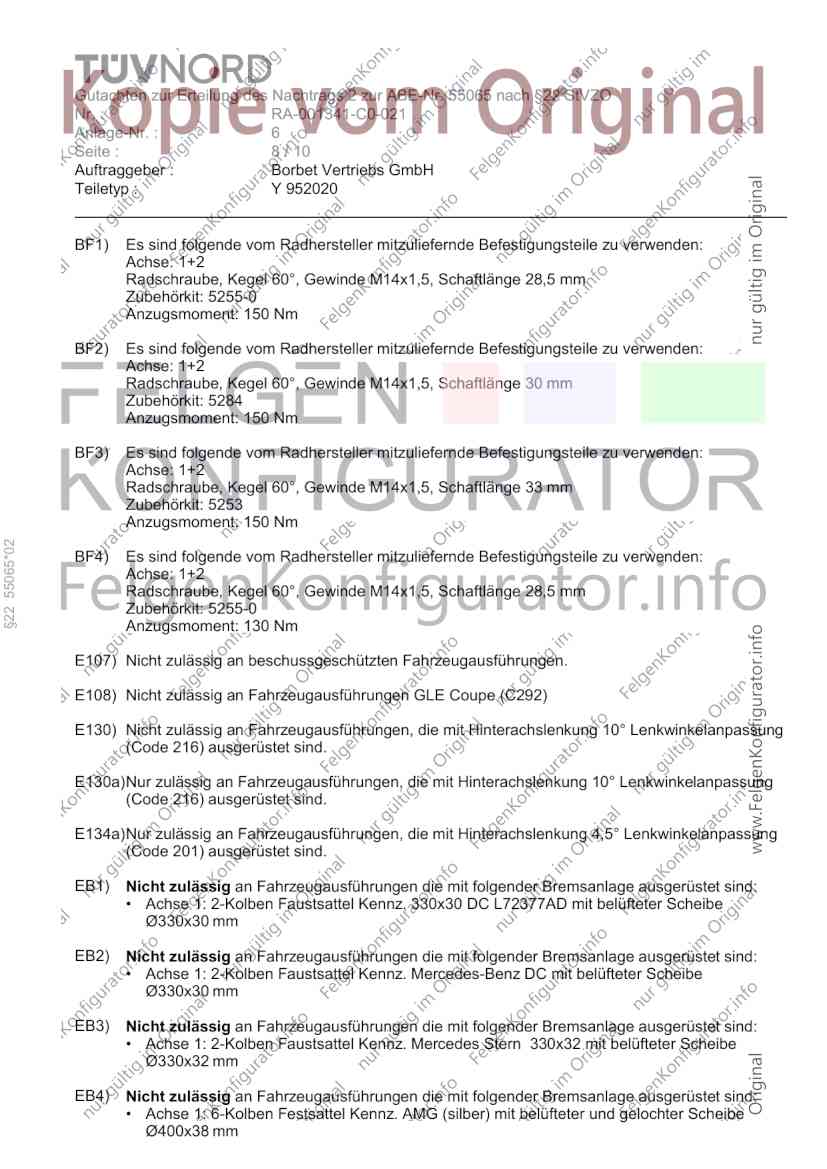

BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,5 mm
Zubehörkit: 5255-0
Anzugsmoment: 150 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm
Zubehörkit: 5284
Anzugsmoment: 150 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 33 mm
Zubehörkit: 5253
Anzugsmoment: 150 Nm
§22 55065*02
BF4) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,5 mm
Zubehörkit: 5255-0
Anzugsmoment: 130 Nm
E107) Nicht zulässig an beschussgeschützten Fahrzeugausführungen.
E108) Nicht zulässig an Fahrzeugausführungen GLE Coupe (C292)
E130) Nicht zulässig an Fahrzeugausführungen, die mit Hinterachslenkung 10° Lenkwinkelanpassung
(Code 216) ausgerüstet sind.
E130a)Nur zulässig an Fahrzeugausführungen, die mit Hinterachslenkung 10° Lenkwinkelanpassung
(Code 216) ausgerüstet sind.
E134a)Nur zulässig an Fahrzeugausführungen, die mit Hinterachslenkung 4,5° Lenkwinkelanpassung
(Code 201) ausgerüstet sind.
EB1) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 2-Kolben Faustsattel Kennz. 330x30 DC L72377AD mit belüfteter Scheibe
Ø330x30 mm
EB2) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 2-Kolben Faustsattel Kennz. Mercedes-Benz DC mit belüfteter Scheibe
Ø330x30 mm
EB3) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 2-Kolben Faustsattel Kennz. Mercedes Stern 330x32 mit belüfteter Scheibe
Ø330x32 mm
EB4) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 6-Kolben Festsattel Kennz. AMG (silber) mit belüfteter und gelochter Scheibe
Ø400x38 mm
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55065 nach §22 StVZO
Nr. : RA-001341-C0-021
Anlage-Nr. : 6
Seite : 9 / 10
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y 952020
EB5) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 6-Kolben Festsattel Kennz. AMG mit belüfteter und gelochter Scheibe
Ø390x36 mm
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren
Raddurchmesser größer als der Raddurchmesser des Umrüstrades sind und/oder deren
Felgenmaulweite größer als die Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1950 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER2) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1960 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
§22 55065*02
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K61) An Achse 1 ist der Kunststoffinnenkotflügel im Bereich der Reifenschultern (bei
Lenkeinschlag) warm nach vorne innen um 5 mm einzuformen (Kontrollmöglichkeit
ausreichender Reifenfreigängigkeit durch Kreisfahrt).
K112) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
• im Bereich Innenradhaus nach hinten (Richtung Schweller) ist der hinter dem KS Radhaus
befindliche Blechsteg umzulegen,
• das KS Radhaus ist in diesem Bereich um 20mm warm einzuformen,
• die in diesem Bereich befindliche Befestigungsschraube ist nach innen hinter den
Schweller zu versetzen.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55065 nach §22 StVZO
Nr. : RA-001341-C0-021
Anlage-Nr. : 6
Seite : 10 / 10
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y 952020
K113) An Achse 2 ist der Kunststoffinnenkotflügel im Bereich der äußeren Reifenschultern (bei
Geradeausfahrt) warm nach oben einzuformen.
K120) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen ist die Kunststoffverbreiterung
der Radhauskante im Bereich von 45° vor und 45° hinter der Radmitte um 10 mm zu kürzen.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N275) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 275/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
§22 55065*02
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage 6 mit den Seiten 1-10 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ Y 952020 des Auftraggebers Borbet Vertriebs GmbH
Geschäftsstelle Essen, 25.01.2024
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 55065*02
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:23.10.2024
