GUTACHTEN zur ABE Nr. 48120 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55052210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B24-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 15
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0201708
Prüfgegenstand PKW-Sonderrad
Modell B24
Typ B24-8520
Radgröße 8,5Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
W1 B24-8520 W1/ 5/108/63,4 45 870 2300
BA16 N20 Ø72,6xØ63,4
Kennzeichnungen
§ 22 48120, Erweiterung 04
KBA-Nummer 48120
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B24-8520 (s.o.)
Radgröße 8,5Jx20H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 140 33
Brock Typ
ZS3C ww. ZS3 DIV-005
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Gesamthöhe (mm)
S02 Mutter M14x1,5 Kegel 60° 220 33
Brock Typ D13-CL10
S03 Mutter M14x1,5 Kegel 60° 170 33
Brock Typ D13-CL10
S04 Mutter M12x1,5 Kegel 60° 135 34,5
Brock Typ D6
S05 Mutter M12x1,5 Kegel 60° 125 34,5
Brock Typ D6
S06 Mutter M12x1,5 Kegel 60° 130 34,5
Brock Typ D6
S07 Mutter M14x1,5 Kegel 60° 140 33
Brock Typ D8D
S08 Mutter M14x1,5 Kegel 60° 135 33
Brock Typ D8D
S09 Mutter M14x1,5 Kegel 60° 125 33
Brock Typ D8D
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48120 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55052210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B24-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 15

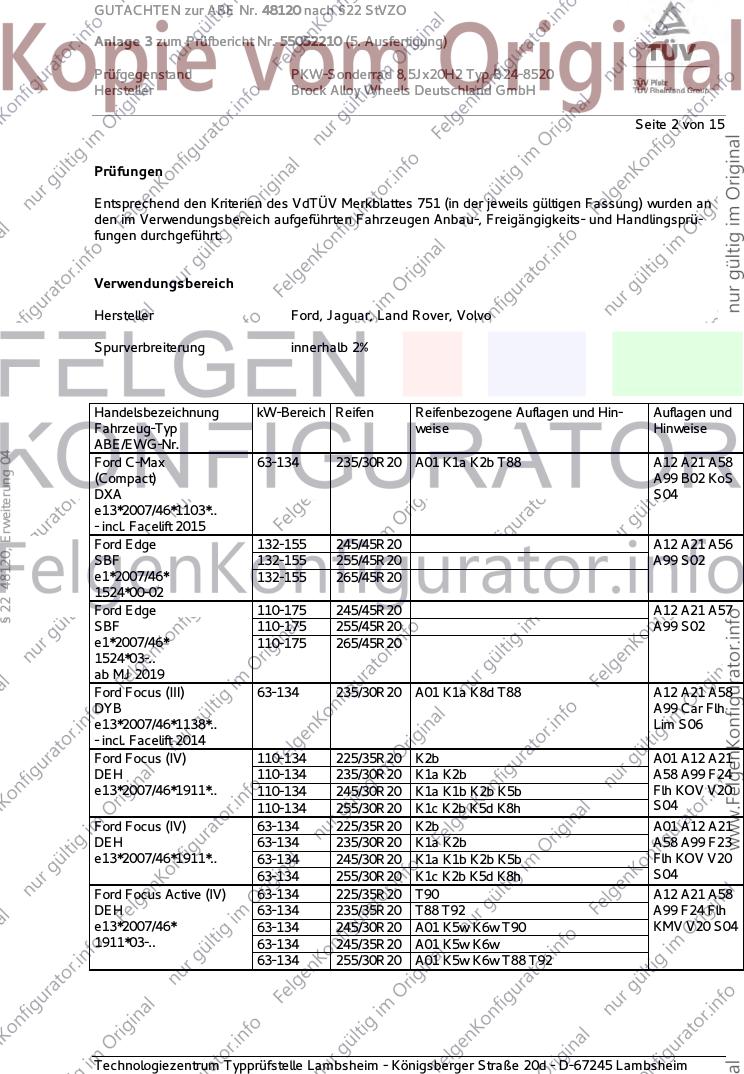

Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar, Land Rover, Volvo
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
§ 22 48120, Erweiterung 04
Ford C-Max 63-134 235/30R20 A01 K1a K2b T88 A12 A21 A58
(Compact) A99 B02 KoS
DXA S04
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Edge 132-155 245/45R20 A12 A21 A56
SBF 132-155 255/45R20 A99 S02
e1*2007/46* 132-155 265/45R20
1524*00-02
Ford Edge 110-175 245/45R20 A12 A21 A57
SBF 110-175 255/45R20 A99 S02
e1*2007/46* 110-175 265/45R20
1524*03-..
ab MJ 2019
Ford Focus (III) 63-134 235/30R20 A01 K1a K8d T88 A12 A21 A58
DYB A99 Car Flh
e13*2007/46*1138*.. Lim S06
- incl. Facelift 2014
Ford Focus (IV) 110-134 225/35R20 K2b A01 A12 A21
DEH 110-134 235/30R20 K1a K2b A58 A99 F24
e13*2007/46*1911*.. 110-134 245/30R20 K1a K1b K2b K5b Flh KOV V20
110-134 255/30R20 K1c K2b K5d K8h S04
Ford Focus (IV) 63-134 225/35R20 K2b A01 A12 A21
DEH 63-134 235/30R20 K1a K2b A58 A99 F23
e13*2007/46*1911*.. 63-134 245/30R20 K1a K1b K2b K5b Flh KOV V20
63-134 255/30R20 K1c K2b K5d K8h S04
Ford Focus Active (IV) 63-134 225/35R20 T90 A12 A21 A58
DEH 63-134 235/35R20 T88 T92 A99 F24 Flh
e13*2007/46* 63-134 245/30R20 A01 K5w K6w T90 KMV V20 S04
1911*03-.. 63-134 245/35R20 A01 K5w K6w
63-134 255/30R20 A01 K5w K6w T88 T92
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48120 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55052210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B24-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford Focus RS (II) 224, 257 235/30R20 K3s T88 A01 A12 A21
DA3, DA3-RS A58 A99 B02
e13*2001/116*0144*. Flh S06
e13*2001/116*1010*.
Ford Focus RS (III) 257 235/30R20 T88 A12 A21 A56
DYB, DYB-RS A99 Flh S06
e13*2007/46*1138*..;
e13*2007/46*1616*..
Ford Focus ST (III) 136, 184 235/30R20 K1a K8d T88 A01 A12 A21
DYB A58 A99 Car
e13*2007/46*1138*.. Flh S06
- incl. Facelift 2015
Ford Focus ST (IV) 140, 206 235/30R20 K1a K2b K4i K5b K8d K9v T88 A01 A12 A21
DEH 140, 206 245/30R20 G01 K1a K1b K2b K4i K5d K8i K9v A58 A99 Car
e13*2007/46* T90 Flh S04
1911*05-..
Ford Focus Turnier (IV) 63-134 225/35R20 K2b A01 A12 A21
§ 22 48120, Erweiterung 04
DEH 63-134 235/30R20 K1a K2b A58 A99 Car
e13*2007/46*1911*.. 63-134 245/30R20 K1a K1b K2b K5b F24 KOV V20
63-134 255/30R20 K1c K2b K5d K8b S04
Ford 63-134 225/35R20 T90 A12 A21 A58
Focus Turnier Active (IV) 63-134 235/35R20 T88 T92 A99 Car F24
DEH 63-134 245/30R20 A01 K5w K6w T90 KMV V20 S04
e13*2007/46* 63-134 245/35R20 A01 K5w K6w
1911*03-.. 63-134 255/30R20 A01 K5w K6w T88 T92
Ford Galaxy (II) 74-149 245/35R20 G01 K2b LK6 T95 A01 A12 A21
WA6 A58 A99 B02
e13*2001/116* S03
0185*00-23
Ford Galaxy (III) 88-177 235/40R20 T96 A12 A21 A57
WA6 88-177 245/35R20 T95 A99 S02
e13*2001/116* 88-177 245/40R20 T95 T99
0185*24-.. 88-177 255/35R20 A01 K1a K3h K5d T93 T97
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 245/35R20 A12 A21 A57
DM2 100-147 245/40R20 A99 B02 S06
e13*2001/116* 100-147 255/35R20 A01 K1a
0109*19-31
Ford Kuga (II) 85-178 235/35R20 T92 A12 A21 A57
DM2 85-178 245/35R20 T91 T95 A99 S04
e13*2001/116* 85-178 245/40R20 A01 G01
0109*31-.. 85-178 255/35R20 A01 K1a K1b K2b
- ab Modell 2013
- incl. Facelift 2016
Ford Mondeo (V) 85-177 225/35R20 T90 A12 A21 A57
BA7 85-177 235/30R20 T88 A99 Flh Lim
e13*2001/116* 85-177 235/35R20 T88 T92 V00 V20 S04
0249*26-.. 85-177 245/30R20 A01 K2b K6g T90 T93
- ab MJ 2015 (MK5) 85-177 255/30R20 A01 K1a K1b K2b K4i K6g K6j T88
T92
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48120 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55052210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B24-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier (V) 85-177 225/35R20 T90 A12 A21 A57
BA7 85-177 235/30R20 T88 A99 Car V00
e13*2001/116* 85-177 235/35R20 T88 T92 V20 S04
0249*26-.. 85-177 245/30R20 A01 K2b K6g T90 T93
- ab MJ 2015 (MK5) 85-177 255/30R20 A01 K1a K1b K2b K4i K6g K6j T88
T92
Ford S-Max (I) 107 255/30R20 K1a K2b K46 T92 A01 A12 A21
WA6 74-176 245/35R20 G01 K2b LK6 T95 A58 A99 B02
e13*2001/116* S03
0185*00-23
Ford S-Max (II) 88-177 235/40R20 T96 A12 A21 A57
WA6 88-177 245/35R20 T91 T95 A99 S02
e13*2001/116* 88-177 245/40R20 T95 T99
0185*24-.. 88-177 255/35R20 A01 K1a K2b K3h K5d T93 T97
- ab MJ 2016
Jaguar F-Pace 120-132 235/55R20 A32 A21 A57 A99
DC S09
§ 22 48120, Erweiterung 04
120-132 245/50R20 A91
e11*2007/46*3324*..; 120-280 255/50R20 A98
e5*2007/46*1047*:: 120-280 265/45R20 A91
120-280 275/45R20 A12
Jaguar XE 120-184 225/35R20 R02 T90 A12 A21 A58
JA 120-184 235/35R20 A01 K1a T92 A99 Lim P35
e11*2007/46*2150*.., 120-184 255/30R20 A01 K1c T92 V20 S05
e5*2007/46*1049*..
Jaguar XF 120-283 245/35R20 A12 A21 A99
CC9 120-283 255/30R20 T92 Lim S05
e11*2001/116*0323*. 120-283 255/35R20
Jaguar XF 120-280 245/35R20 A91 T95 A21 A58 A99
JB 120-280 255/35R20 A12 Lim S05
e11*2007/46*2981*..,
e5*2007/46*1048*..
Jaguar XJ 152-291 245/35R20 R37 T95 A12 A21 A99
N*3 152-291 255/35R20 R35 T97 B02 NBF S05
e11*2001/116*0217*..
Land Rover 110-177 235/45R20 A98 A21 A57 A99
Discovery Sport 110-177 245/45R20 A12 S08
LC 110-177 255/45R20 A12
e11*2007/46*1659*..
Land Rover Freelander 2 110-171 245/45R20 K1a A01 A12 A21
LF 110-171 255/45R20 K1a A99 S07
e11*2001/116*0300*. 110-171 265/45R20 K1a K2b
Land Rover 110-177 235/45R20 A12 A21 A57
Range-Rover Evoque 110-177 245/45R20 A99 Cbo Cpe
LV, LV-A Y85 S07
e11*2007/46*0223*..;
e3*2007/46*0221*..
Land Rover 132, 177 235/55R20 A12 R37 A21 A56 A99
Range-Rover Velar 132, 177 245/50R20 A10 R37 S07
LY 132-280 255/50R20 A10
e11*2007/46*3954*.., 132-280 265/45R20 A10
e5*2007/46*1057*.. 132-280 275/45R20 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48120 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55052210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B24-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Volvo S60, V60 84-180 245/30R20 A58 K1c K2b K4i K6f T90 A01 A12 A21
F, F-N2D 84-242 235/35R20 A57 G81 K1a K1b K2b K3i K4i K5b A99 Car Lim
e9*2007/46*0023*..; K6f T92 Npf S01
e13*2007/46*1157*.. 84-242 255/30R20 A57 G81 K1c K2b K3i K4i K5b K6f
T88 T92
Volvo S60, V60 Polestar 258, 270 235/35R20 K2b K3i K4i K5f K6r T92 A01 A12 A21
F, F-N2D 258, 270 245/30R20 K1a K1b K2b K3i K4i K5f K6r T95 T97 A56 A99 Car
e9*2007/46*0023*..; 258, 270 245/35R20 K1a K1b K2b K3i K4i K5f K6r T95 Lim Npf S01
e13*2007/46*1157*.. 258, 270 255/30R20 K1c K2b K3i K4i K5f K6r K7b
Volvo S60CC, V60CC 110-187 235/35R20 T92 A12 A21 A57
F 110-187 235/40R20 A01 K3s A99 Car KMV
e9*2007/46*0023*.. 110-187 245/35R20 Lim S01
- Cross Country 110-187 255/35R20 A01 K1a K1b K3s K5w
Volvo S80 80-224 235/35R20 A01 G81 T92 A12 A21 A99
A, A-2D 80-224 235/35R20 R92 T92 S01
e9*2001/116*0057*.., 80-224 255/30R20 A01 K1a K1b K2b K46 T92
§ 22 48120, Erweiterung 04
e1*2001/116*0504*..
Volvo S90, V90 110-240 245/35R20 A01 LV9 T91 T95 A12 A21 A57
P 110-240 245/35R20 RV9 T91 T95 A99 Car KOV
e4*2007/46*1067*.. 110-240 255/30R20 A01 LV9 T92 Lim NBF NoH
110-240 255/30R20 RV9 T92 S01
110-240 255/35R20 A01 LV9
110-240 255/35R20 RV9
Volvo S90, V90 /T8 223-235 245/35R20 A01 LV9 T95 A12 A21 A56
P 223-235 245/35R20 RV9 T95 A99 B65 Car
e4*2007/46*1067*.. 223-235 245/40R20 A01 G74 LV9 T95 T99 KOV Lim S01
- Twin Engine Hybrid 223-235 245/40R20 R09 RV9 T95 T99
223-235 255/35R20 A01 LV9 T97
223-235 255/35R20 RV9 T97
Volvo V40 84 - 187 235/30R20 A01 G01 K1a K1b K6g T88 A12 A21 A58
M, M-N2E A99 Flh X4V
e4*2001/116* S06
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/35R20 T90 A12 A21 A57
M, M-N2E 84-187 235/30R20 A01 K1a K1b T88 A99 Flh S06
e4*2001/116* 84-187 245/30R20 A01 K1c T90
0076*29..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 CC 110-186 225/40R20 K1a K1b T94 A01 A12 A21
Z 110-186 235/40R20 K1a K1b A56 A99 Car
e4*2007/46*1315*.. 110-186 245/35R20 K1c K2a K2b T95 KMV NBF
- Cross Country 110-186 245/40R20 K1c K2a K2b NoH S01
110-186 255/35R20 K1c K2a K2b K3i K5c K5x
Volvo V70 80-180 235/35R20 A01 G81 T92 A12 A21 A99
B, /-2D, /-N2D, /-N2E 80-180 235/35R20 R92 T92 Car X7V S01
e9*2001/116*0065*..; 80-180 255/30R20 A01 K1a K1b K46 T92
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48120 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55052210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B24-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Volvo V90 CC 120-240 235/45R20 A12 A21 A56 A99
P 120-240 245/40R20 A98 KMV NBF
e4*2007/46*1067*01-.. 120-240 245/45R20 A12 NoH S01
- Cross Country 120-240 255/40R20 A01 A12 K1a K2b
Volvo XC40 95-184 235/45R20 A12 A21 A57
X 95-184 245/40R20 A99 DB8 NoH
e9*2007/46*3146*.. 95-184 245/45R20 S01
95-184 255/40R20 A01 K2b
Volvo XC60 100-242 235/45R20 A12 A21 A57
D, /-2D, /-N2D, /-N2E 100-242 245/45R20 A01 K1a A99 S01
e9*2001/116*0068*..; 100-242 255/40R20 A01 K1c K2b
e1*2001/116*0507*..; 100-242 255/45R20 A01 K1c K2b
e1*2007/46*0339*..; 100-242 265/45R20 A01 K1c K2b
e13*2007/46*1213*..
Volvo XC60 110-240 235/45R20 A98 A21 A57 A99
U 110-240 245/45R20 A01 A12 K1a K1b KOV NoP
§ 22 48120, Erweiterung 04
e4*2007/46*1220*.. 110-240 255/40R20 A01 A12 K1a K1b S01
- ohne Radhaus- 110-240 255/45R20 A01 A12 K1a K1b
Verbreiterungen 110-240 265/45R20 A01 A12 K1c K2c
Volvo XC60 110-240 235/45R20 A98 A21 A57 A99
U 110-240 245/45R20 A98 KMV NoP
e4*2007/46*1220*.. 110-240 255/40R20 A12 X5V S01
- mit Radhaus- 110-240 255/45R20 A12
Verbreiterungen 110-240 265/45R20 A01 A12 K1a K1b K2c
(ww.
Serie 8,5x21-ET49,5)
Volvo XC60 110-240 235/45R20 A98 A21 A57 A99
U 110-240 245/45R20 A98 KMV NoP
e4*2007/46*1220*.. 110-240 255/40R20 A12 X6V S01
- mit Radhaus- 110-240 255/45R20 A12
Verbreiterungssatz 110-240 265/45R20 A12
für 9 Zoll Breite Serie
Volvo XC60 T8 223-235 235/45R20 A98 A21 A56 A99
U 223-235 245/45R20 A01 A12 K1a K1b BW7 KOV
e4*2007/46*1220*.. 223-235 255/40R20 A01 A12 K1a K1b S01
- Twin Engine Hybrid 223-235 255/45R20 A01 A12 K1a K1b
- ohne Radhaus- 223-235 265/45R20 A01 A12 K1c K2c
Verbreiterungen
Volvo XC60 T8 223-235 235/45R20 A98 A21 A56 A99
U 223-235 245/45R20 A98 BW7 KMV
e4*2007/46*1220*.. 223-235 255/40R20 A12 X5V S01
- Twin Engine Hybrid 223-235 255/45R20 A12
- mit Radhaus- 223-235 265/45R20 A01 A12 K1a K1b K2c
Verbreiterungen
(ww.
Serie 8,5x21-ET49,5)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48120 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55052210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B24-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Volvo XC60 T8 223-235 235/45R20 A98 A21 A56 A99
U 223-235 245/45R20 A98 BW7 KMV
e4*2007/46*1220*.. 223-235 255/40R20 A12 X6V S01
- Twin Engine Hybrid 223-235 255/45R20 A12
- mit Radhaus- 223-235 265/45R20 A12
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC70 120-224 245/35R20 K1a T95 A01 A12 A21
B, /-2D, /-N2D, /-N2E 120-224 255/35R20 K1c A99 Car KMV
e9*2001/116*0065*..; S01
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
§ 22 48120, Erweiterung 04
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48120 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55052210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B24-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 8 von 15

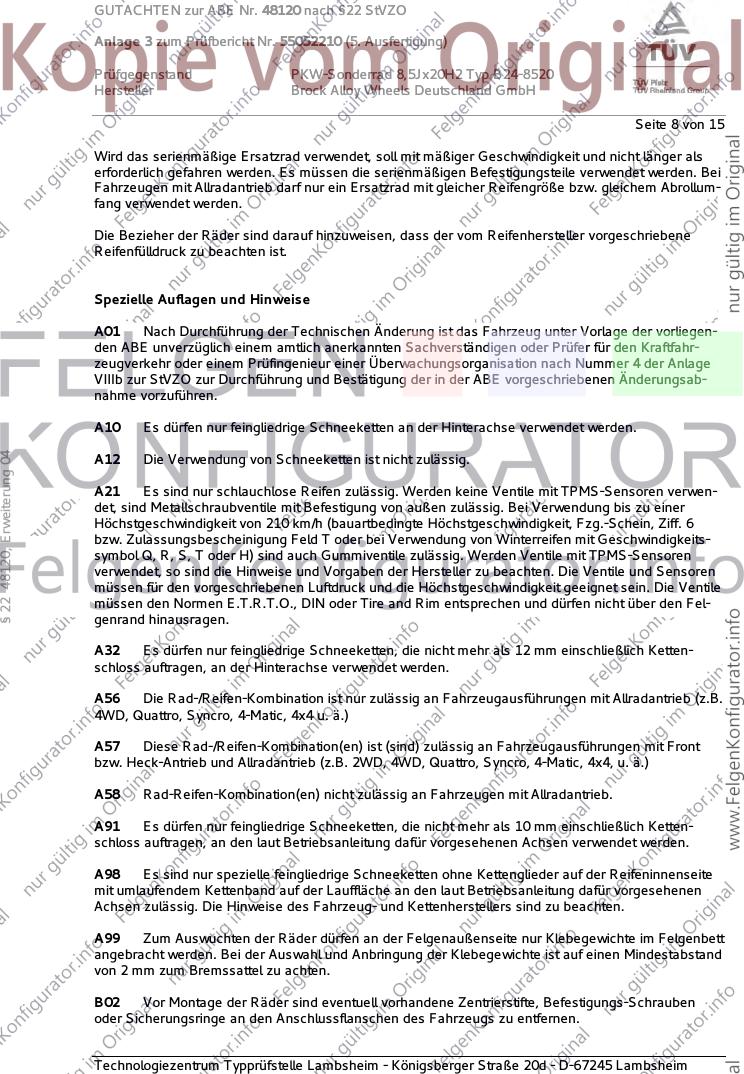

Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
§ 22 48120, Erweiterung 04
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48120 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55052210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B24-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 9 von 15

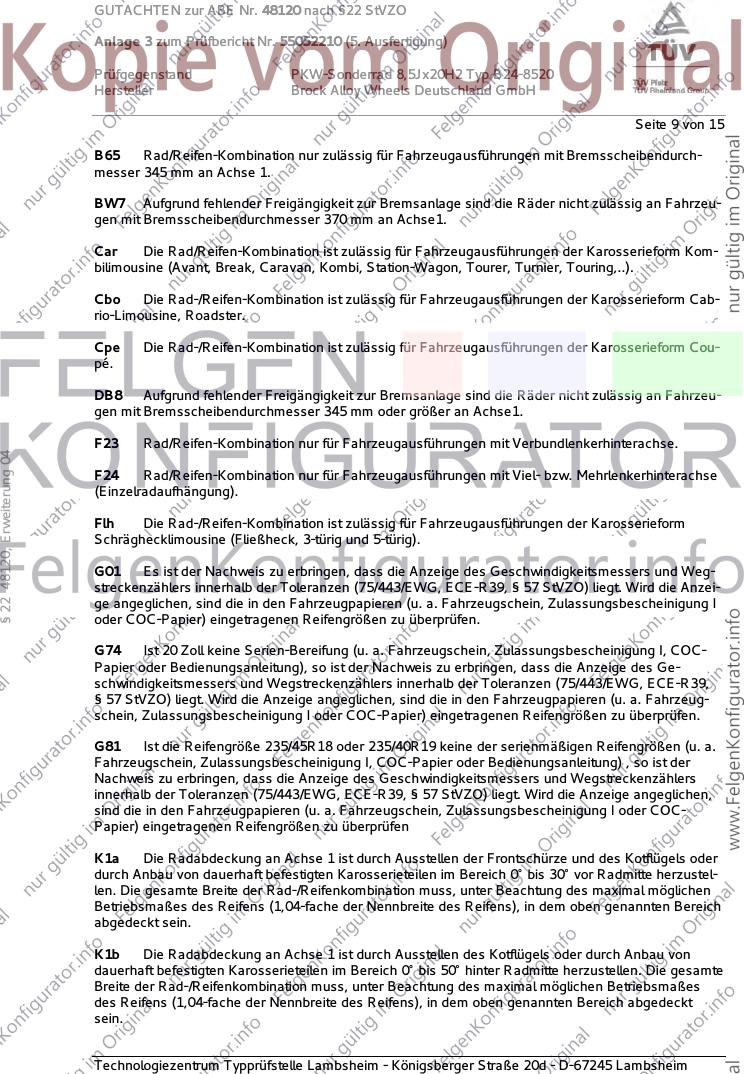

B65 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit Bremsscheibendurch-
messer 345 mm an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
§ 22 48120, Erweiterung 04
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G74 Ist 20 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39,
§ 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48120 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55052210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B24-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 10 von 15
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
§ 22 48120, Erweiterung 04
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenver-
kleidung 300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder Ausschneiden) und dauerhaft
zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48120 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55052210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B24-8520
Hersteller Brock Alloy Wheels Deutschland GmbH

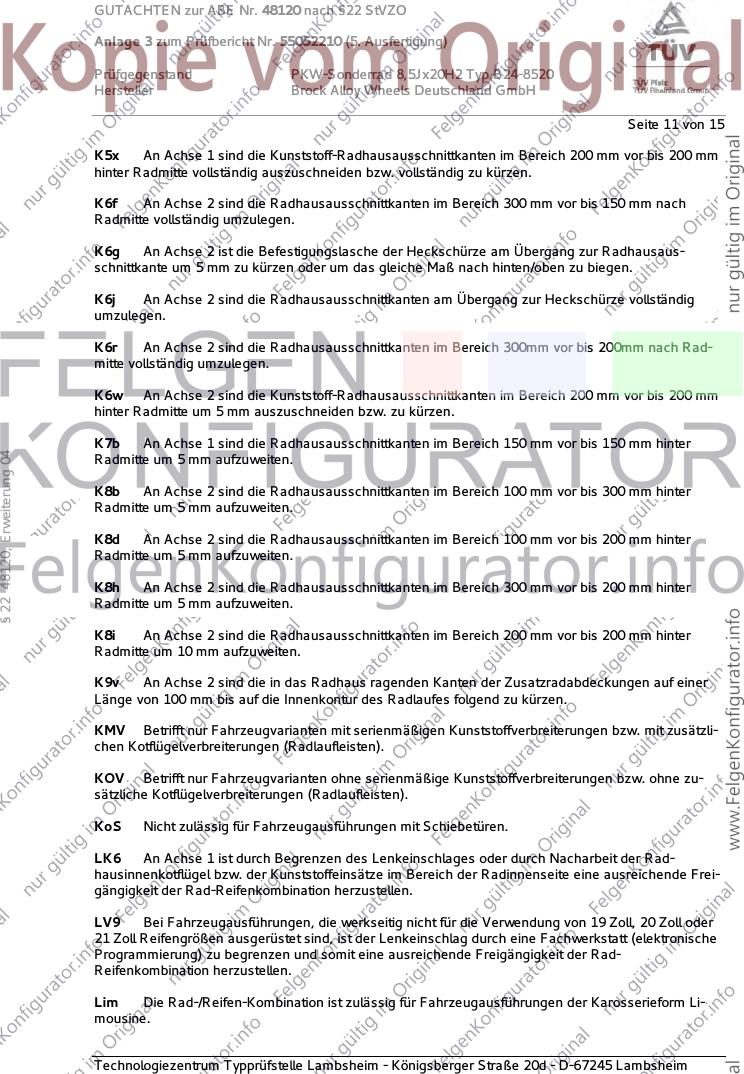

Seite 11 von 15
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
§ 22 48120, Erweiterung 04
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder
21 Zoll Reifengrößen ausgerüstet sind, ist der Lenkeinschlag durch eine Fachwerkstatt (elektronische
Programmierung) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48120 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55052210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B24-8520
Hersteller Brock Alloy Wheels Deutschland GmbH

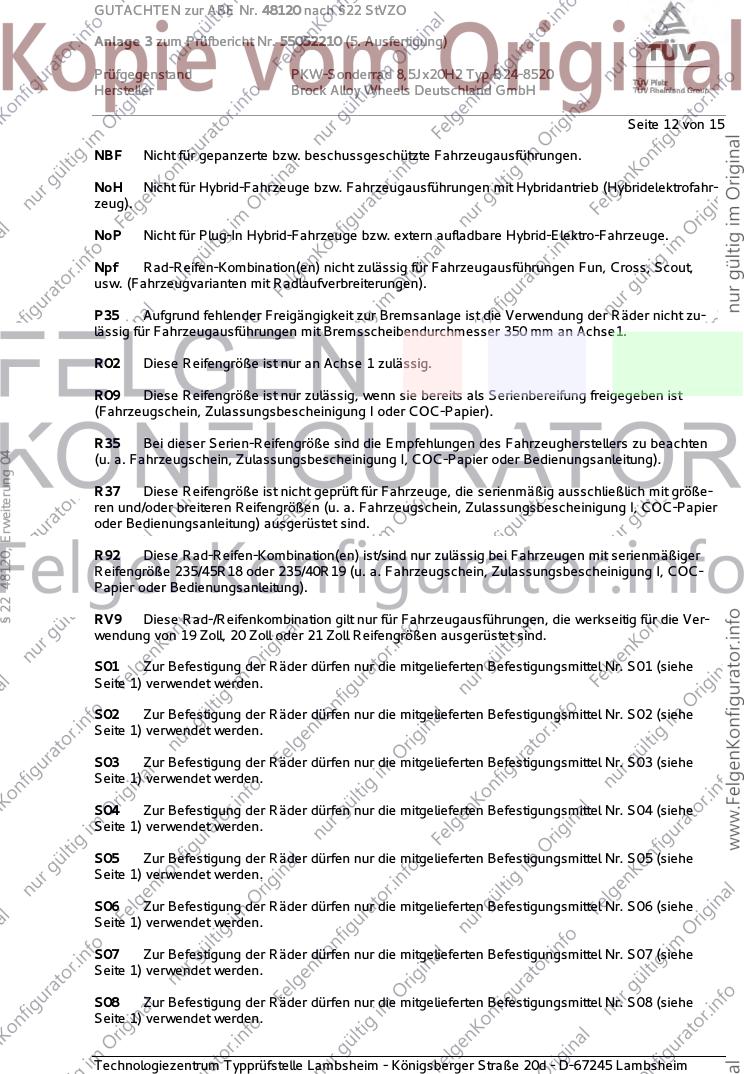

Seite 12 von 15
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zu-
lässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
§ 22 48120, Erweiterung 04
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
RV9 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen, die werkseitig für die Ver-
wendung von 19 Zoll, 20 Zoll oder 21 Zoll Reifengrößen ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48120 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55052210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B24-8520
Hersteller Brock Alloy Wheels Deutschland GmbH

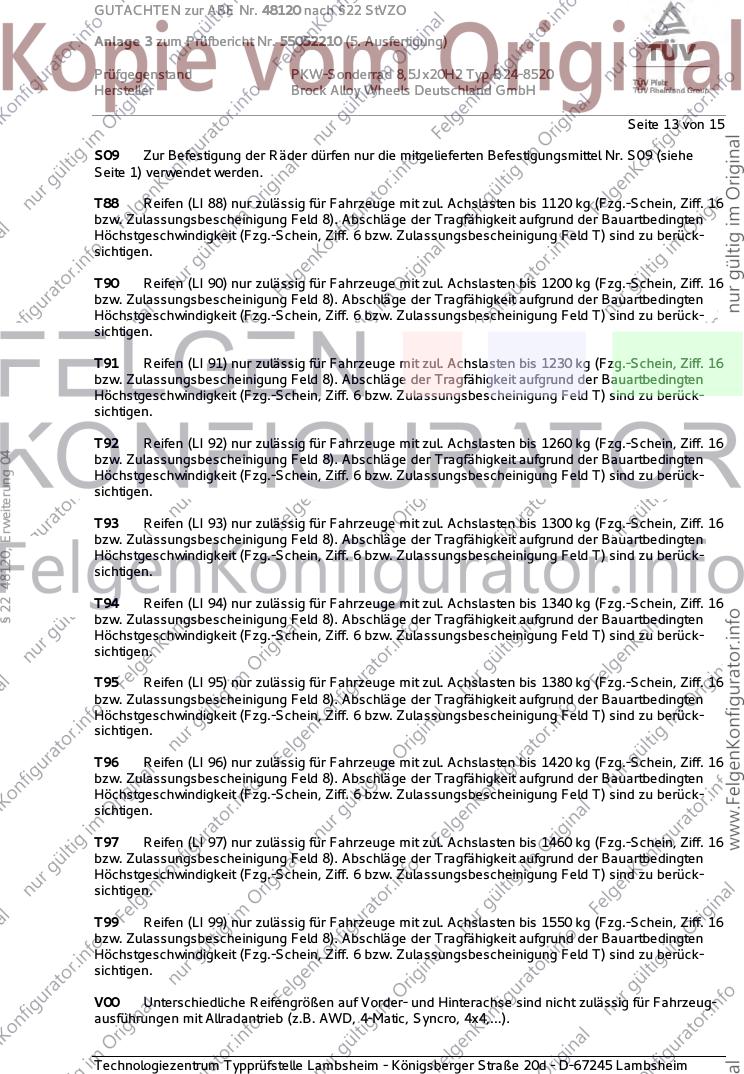

Seite 13 von 15
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
§ 22 48120, Erweiterung 04
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48120 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55052210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B24-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 14 von 15
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20, 285/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
§ 22 48120, Erweiterung 04
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/45R20 305/40R20
Nr. 21 275/50R20 305/45R20
Nr. 22 285/35R20 335/30R20
Nr. 23 285/40R20 325/35R20
Nr. 24 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-
ET38,5 ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

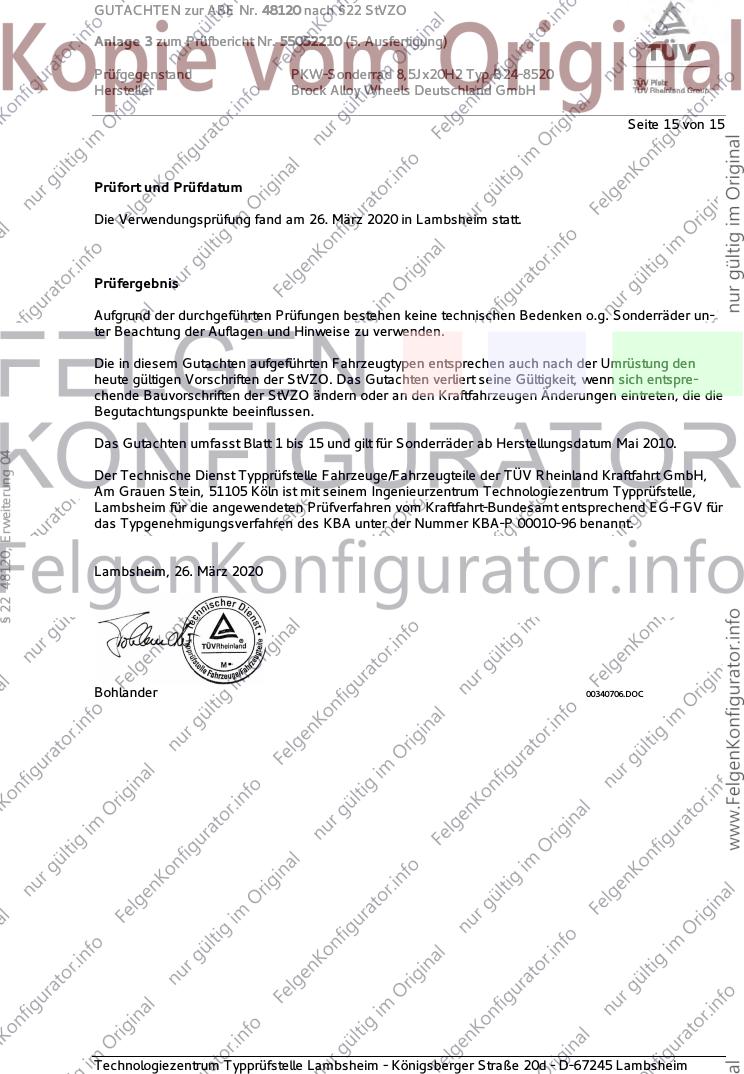

GUTACHTEN zur ABE Nr. 48120 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55052210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B24-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 15 von 15
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. März 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum Mai 2010.
§ 22 48120, Erweiterung 04
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. März 2020
Bohlander 00340706.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
