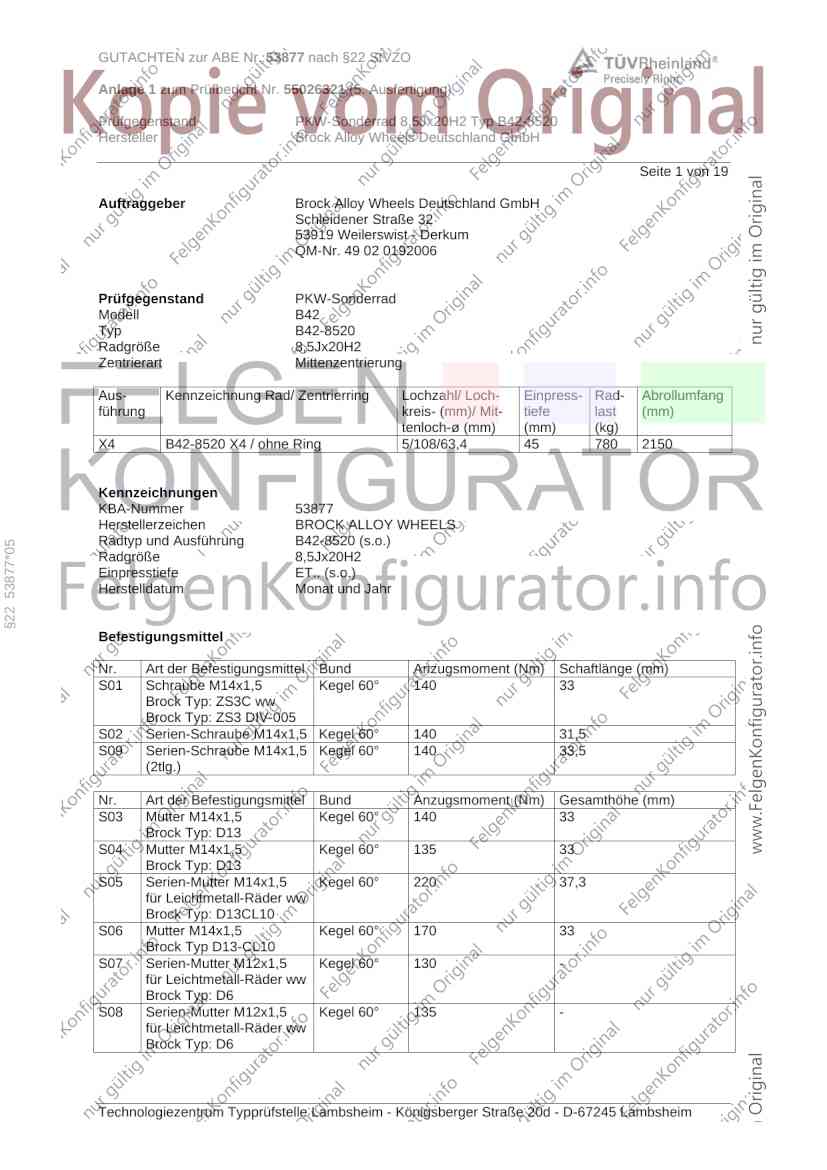

GUTACHTEN zur ABE Nr. 53877 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55026321 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B42-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 19
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0192006
Prüfgegenstand PKW-Sonderrad
Modell B42
Typ B42-8520
Radgröße 8,5Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X4 B42-8520 X4 / ohne Ring 5/108/63,4 45 780 2150
Kennzeichnungen
KBA-Nummer 53877
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B42-8520 (s.o.)
§22 53877*05
Radgröße 8,5Jx20H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 140 33
Brock Typ: ZS3C ww
Brock Typ: ZS3 DIV-005
S02 Serien-Schraube M14x1,5 Kegel 60° 140 31,5
S09 Serien-Schraube M14x1,5 Kegel 60° 140 33,5
(2tlg.)
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Gesamthöhe (mm)
S03 Mutter M14x1,5 Kegel 60° 140 33
Brock Typ: D13
S04 Mutter M14x1,5 Kegel 60° 135 33
Brock Typ: D13
S05 Serien-Mutter M14x1,5 Kegel 60° 220 37,3
für Leichtmetall-Räder ww
Brock Typ: D13CL10
S06 Mutter M14x1,5 Kegel 60° 170 33
Brock Typ D13-CL10
S07 Serien-Mutter M12x1,5 Kegel 60° 130 -
für Leichtmetall-Räder ww
Brock Typ: D6
S08 Serien-Mutter M12x1,5 Kegel 60° 135 -
für Leichtmetall-Räder ww
Brock Typ: D6
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

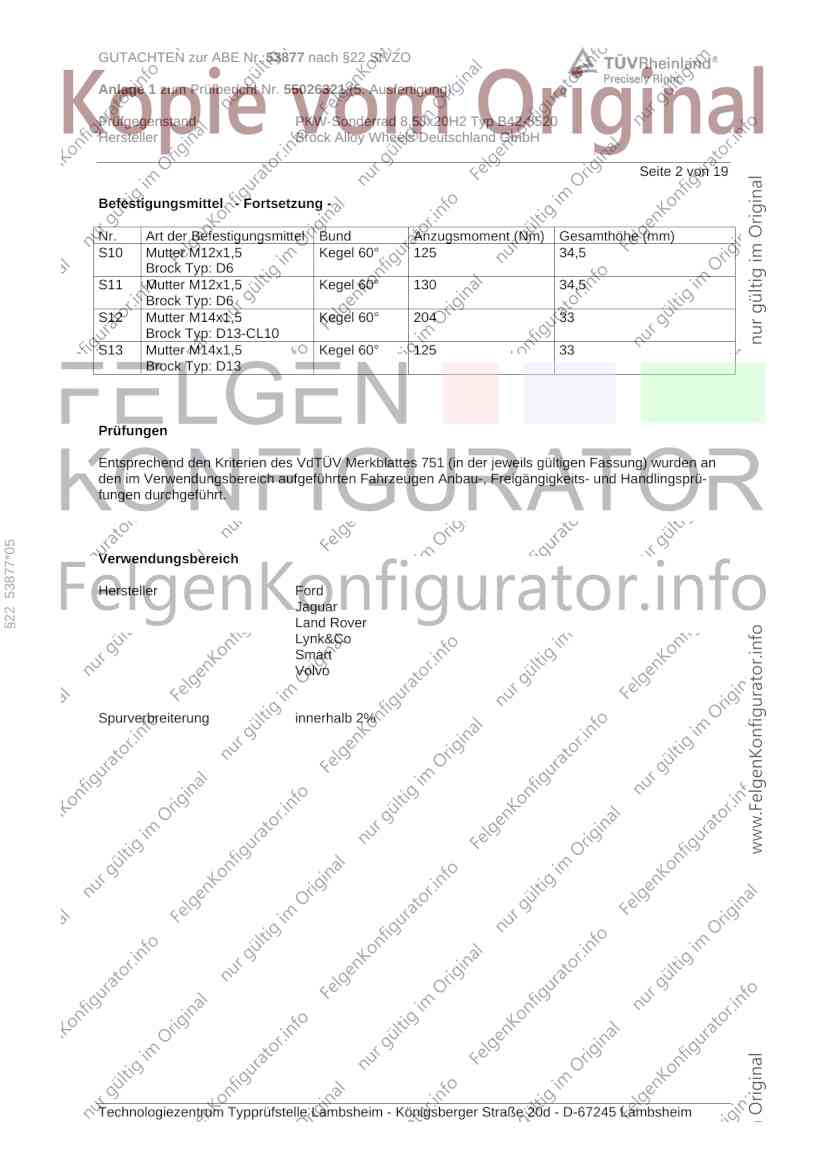

GUTACHTEN zur ABE Nr. 53877 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55026321 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B42-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 19
Befestigungsmittel - Fortsetzung -
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Gesamthöhe (mm)
S10 Mutter M12x1,5 Kegel 60° 125 34,5
Brock Typ: D6
S11 Mutter M12x1,5 Kegel 60° 130 34,5
Brock Typ: D6
S12 Mutter M14x1,5 Kegel 60° 204 33
Brock Typ: D13-CL10
S13 Mutter M14x1,5 Kegel 60° 125 33
Brock Typ: D13
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
§22 53877*05
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Lynk&Co
Smart
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53877 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55026321 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B42-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max (Com- 63-134 235/30R20 A01 K1a K2b T88 A07 A12 A21
pact) A58 A99 B02
DXA KoS S08
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Edge 132-155 245/45R20 A07 A12 A21
SBF 132-155 255/45R20 A56 A99 S05
e1*2007/46* 132-155 265/45R20
1524*00-02
Ford Edge 110-175 245/45R20 A07 A12 A21
SBF 110-175 255/45R20 A57 A99 S05
e1*2007/46* 110-175 265/45R20
1524*03-..
ab MJ 2019
Ford Focus (III) 63-134 235/30R20 A01 K1a K8d T88 A07 A12 A21
DYB A58 A99 Car
e13*2007/46*1138*.. Flh Lim S07
- incl. Facelift 2014
§22 53877*05
Ford Focus (IV) 63-134 225/35R20 K2b A01 A07 A12
DEH 63-134 235/30R20 K1a K2b A21 A58 A99
e13*2007/46*1911*.. 63-134 245/30R20 K1a K1b K2b K5b F23 Flh KOV
63-134 255/30R20 K1c K2b K5d K8h NoP V20 S08
Ford Focus (IV) 110-134 225/35R20 K2b A01 A07 A12
DEH 110-134 235/30R20 K1a K2b A21 A58 A99
e13*2007/46*1911*.. 110-134 245/30R20 K1a K1b K2b K5b F24 Flh KOV
110-134 255/30R20 K1c K2b K5d K8h NoP V20 S08
Ford Focus Active (IV) 63-134 225/35R20 T90 A07 A12 A21
DEH 63-134 235/35R20 T88 T92 A58 A99 F24
e13*2007/46* 63-134 245/30R20 A01 K5w K6w T90 Flh KMV NoP
1911*03-.. 63-134 245/35R20 A01 K5w K6w V20 S08
63-134 255/30R20 A01 K5w K6w T88 T92
Ford Focus RS (II) 224, 257 235/30R20 K3s T88 A01 A12 A21
DA3, DA3-RS A58 A99 B02
e13*2001/116*0144*. Flh S11
e13*2001/116*1010*.
Ford Focus RS (III) 257 235/30R20 T88 A07 A12 A21
DYB, DYB-RS A56 A99 Flh
e13*2007/46*1138*..; S07
e13*2007/46*1616*..
Ford Focus ST (III) 136, 184 235/30R20 K1a K8d T88 A01 A07 A12
DYB A21 A58 A99
e13*2007/46*1138*.. Car Flh S07
- incl. Facelift 2015
Ford Focus ST (IV) 140, 206 235/30R20 K1a K2b K4i K5b K8d K9v T88 A01 A07 A12
DEH 140, 206 245/30R20 G01 K1a K1b K2b K4i K5d K8i K9v A21 A58 A99
e13*2007/46* T90 Car Flh S08
1911*05-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

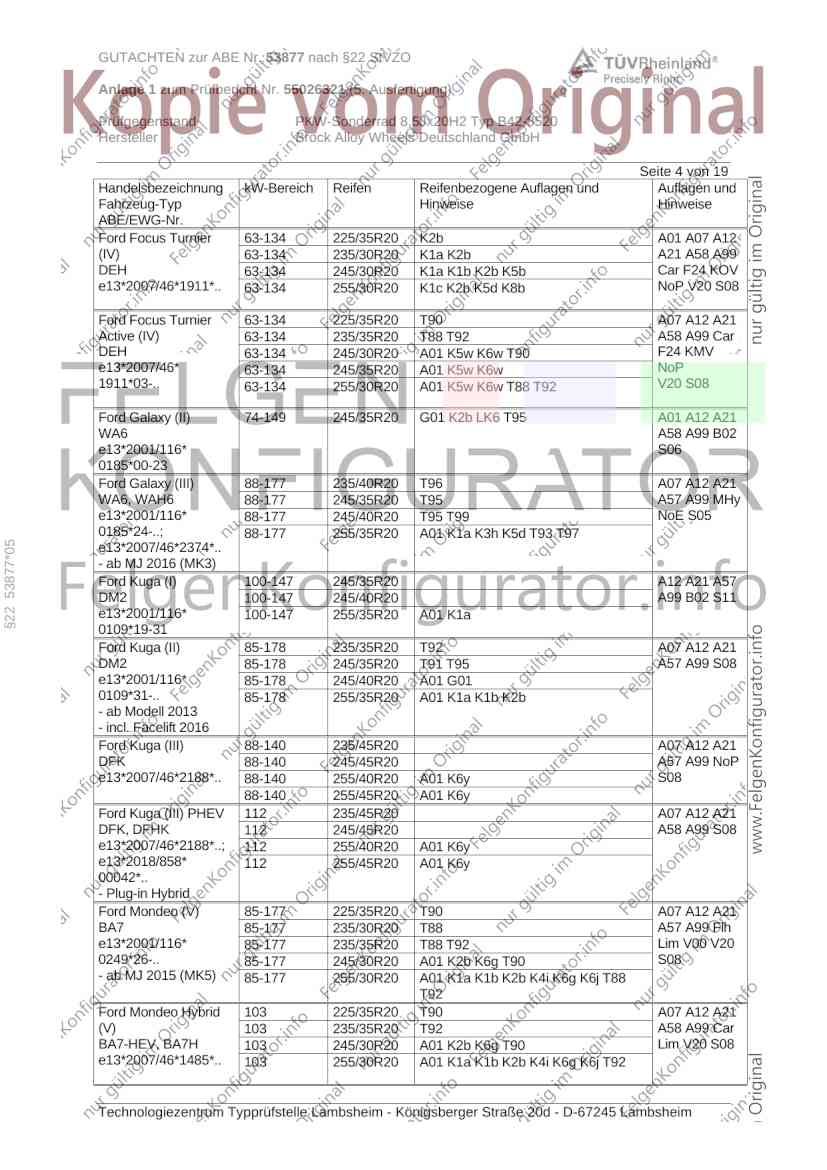

GUTACHTEN zur ABE Nr. 53877 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55026321 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B42-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus Turnier 63-134 225/35R20 K2b A01 A07 A12
(IV) 63-134 235/30R20 K1a K2b A21 A58 A99
DEH 63-134 245/30R20 K1a K1b K2b K5b Car F24 KOV
e13*2007/46*1911*.. 63-134 255/30R20 K1c K2b K5d K8b NoP V20 S08
Ford Focus Turnier 63-134 225/35R20 T90 A07 A12 A21
Active (IV) 63-134 235/35R20 T88 T92 A58 A99 Car
DEH 63-134 245/30R20 A01 K5w K6w T90 F24 KMV
e13*2007/46* 63-134 245/35R20 A01 K5w K6w NoP
1911*03-.. 63-134 255/30R20 A01 K5w K6w T88 T92 V20 S08
Ford Galaxy (II) 74-149 245/35R20 G01 K2b LK6 T95 A01 A12 A21
WA6 A58 A99 B02
e13*2001/116* S06
0185*00-23
Ford Galaxy (III) 88-177 235/40R20 T96 A07 A12 A21
WA6, WAH6 88-177 245/35R20 T95 A57 A99 MHy
e13*2001/116* 88-177 245/40R20 T95 T99 NoE S05
0185*24-..; 88-177 255/35R20 A01 K1a K3h K5d T93 T97
§22 53877*05
e13*2007/46*2374*..
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 245/35R20 A12 A21 A57
DM2 100-147 245/40R20 A99 B02 S11
e13*2001/116* 100-147 255/35R20 A01 K1a
0109*19-31
Ford Kuga (II) 85-178 235/35R20 T92 A07 A12 A21
DM2 85-178 245/35R20 T91 T95 A57 A99 S08
e13*2001/116* 85-178 245/40R20 A01 G01
0109*31-.. 85-178 255/35R20 A01 K1a K1b K2b
- ab Modell 2013
- incl. Facelift 2016
Ford Kuga (III) 88-140 235/45R20 A07 A12 A21
DFK 88-140 245/45R20 A57 A99 NoP
e13*2007/46*2188*.. 88-140 255/40R20 A01 K6y S08
88-140 255/45R20 A01 K6y
Ford Kuga (III) PHEV 112 235/45R20 A07 A12 A21
DFK, DFHK 112 245/45R20 A58 A99 S08
e13*2007/46*2188*..; 112 255/40R20 A01 K6y
e13*2018/858* 112 255/45R20 A01 K6y
00042*..
- Plug-in Hybrid
Ford Mondeo (V) 85-177 225/35R20 T90 A07 A12 A21
BA7 85-177 235/30R20 T88 A57 A99 Flh
e13*2001/116* 85-177 235/35R20 T88 T92 Lim V00 V20
0249*26-.. 85-177 245/30R20 A01 K2b K6g T90 S08
- ab MJ 2015 (MK5) 85-177 255/30R20 A01 K1a K1b K2b K4i K6g K6j T88
T92
Ford Mondeo Hybrid 103 225/35R20 T90 A07 A12 A21
(V) 103 235/35R20 T92 A58 A99 Car
BA7-HEV, BA7H 103 245/30R20 A01 K2b K6g T90 Lim V20 S08
e13*2007/46*1485*.. 103 255/30R20 A01 K1a K1b K2b K4i K6g K6j T92
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53877 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55026321 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B42-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier 85-177 225/35R20 T90 A07 A12 A21
(V) 85-177 235/35R20 T92 A57 A99 Car
BA7 85-177 245/30R20 A01 K2b K6g T90 V00 V20 S08
e13*2001/116* 85-177 255/30R20 A01 K1a K1b K2b K4i K6g K6j T92
0249*26-..
- ab MJ 2015 (MK5)
Ford Mustang Mach-E 100-140 235/45R20 T00 A12 A21 A57
LSK 100-140 245/45R20 A99 S12
e13*2007/46*2387*..
- Elektro
Ford Puma 70-114 225/35R20 K1b A01 A07 A12
J2K 70-114 235/35R20 K1b A21 A58 A99
e9*2007/46*3165*.. 70-114 245/30R20 K1a K1b K2b NoE NoP V20
70-114 245/35R20 K1a K1b K2b K3s K6y S08
70-114 255/30R20 K2b K6y R03
Ford Puma ST 118,147 225/35R20 K1b A01 A07 A12
J2K 118,147 235/35R20 K1b A21 A58 A99
e9*2007/46*3165*.. 118,147 245/30R20 K1a K1b K2b NoE NoP V20
118,147 245/35R20 K1a K1b K2b K3s K6y S08
§22 53877*05
118,147 255/30R20 K2b K6y R03
Ford S-Max (I) 107 255/30R20 K1a K2b K46 T92 A01 A12 A21
WA6 74-176 245/35R20 G01 K2b LK6 T95 A58 A99 B02
e13*2001/116* S06
0185*00-23
Ford S-Max (II) 88-177 235/40R20 T96 A07 A12 A21
WA6, WAH6 88-177 245/35R20 T91 T95 A57 A99 MHy
e13*2001/116* 88-177 245/40R20 T95 T99 NoE S05
0185*24-..; 88-177 255/35R20 A01 K1a K2b K3h K5d T93 T97
e13*2007/46*2374*..
- ab MJ 2016
Jaguar F-Pace 120-132 235/55R20 A32 A21 A57 A99
DC 120-132 245/50R20 A91 S13
e11*2007/46*3324*..; 120-280 255/50R20 A98
e5*2007/46*1047*:: 120-280 265/45R20 A91
120-280 275/45R20 A12
Jaguar XE 120-184 225/35R20 R02 T90 A12 A21 A58
JA 120-184 235/35R20 A01 K1a T92 A99 Lim P35
e11*2007/46*2150*.., 120-184 255/30R20 R03 T92 V20 S10
e5*2007/46*1049*.. 120-184 255/30R20 A01 K1c R02 T92
Jaguar XF 120-283 245/35R20 A12 A21 A99
CC9 120-283 255/30R20 T92 Lim S10
e11*2001/116*0323*. 120-283 255/35R20
Jaguar XF 120-280 245/35R20 A91 T95 A21 A58 A99
JB 120-280 255/35R20 A12 Lim S10
e11*2007/46*2981*..,
e5*2007/46*1048*..
Jaguar XJ 152-291 245/35R20 R37 T95 A12 A21 A99
N*3 152-291 255/35R20 R35 T97 B02 NBF S10
e11*2001/116*0217*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

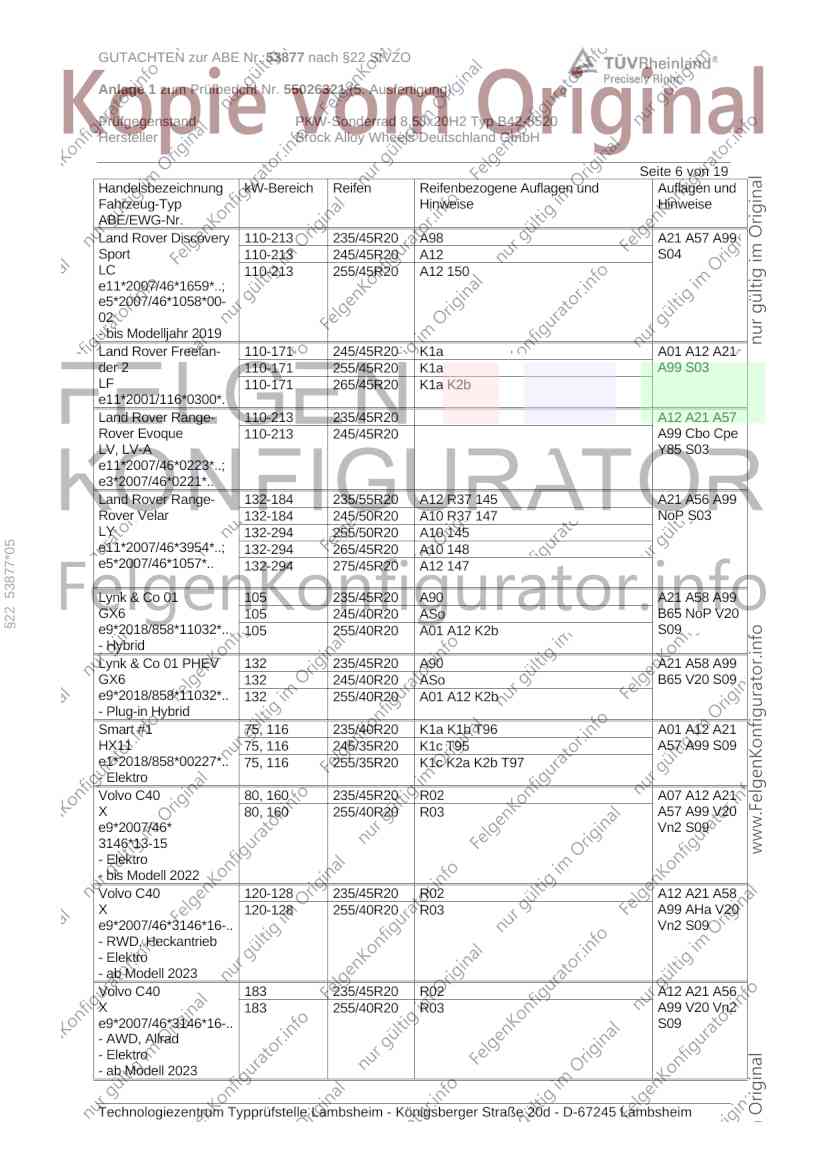

GUTACHTEN zur ABE Nr. 53877 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55026321 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B42-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover Discovery 110-213 235/45R20 A98 A21 A57 A99
Sport 110-213 245/45R20 A12 S04
LC 110-213 255/45R20 A12 150
e11*2007/46*1659*..;
e5*2007/46*1058*00-
02
- bis Modelljahr 2019
Land Rover Freelan- 110-171 245/45R20 K1a A01 A12 A21
der 2 110-171 255/45R20 K1a A99 S03
LF 110-171 265/45R20 K1a K2b
e11*2001/116*0300*.
Land Rover Range- 110-213 235/45R20 A12 A21 A57
Rover Evoque 110-213 245/45R20 A99 Cbo Cpe
LV, LV-A Y85 S03
e11*2007/46*0223*..;
e3*2007/46*0221*..
Land Rover Range- 132-184 235/55R20 A12 R37 145 A21 A56 A99
Rover Velar 132-184 245/50R20 A10 R37 147 NoP S03
LY 132-294 255/50R20 A10 145
§22 53877*05
e11*2007/46*3954*..; 132-294 265/45R20 A10 148
e5*2007/46*1057*.. 132-294 275/45R20 A12 147
Lynk & Co 01 105 235/45R20 A90 A21 A58 A99
GX6 105 245/40R20 ASo B65 NoP V20
e9*2018/858*11032*.. 105 255/40R20 A01 A12 K2b S09
- Hybrid
Lynk & Co 01 PHEV 132 235/45R20 A90 A21 A58 A99
GX6 132 245/40R20 ASo B65 V20 S09
e9*2018/858*11032*.. 132 255/40R20 A01 A12 K2b
- Plug-in Hybrid
Smart #1 75, 116 235/40R20 K1a K1b T96 A01 A12 A21
HX11 75, 116 245/35R20 K1c T95 A57 A99 S09
e1*2018/858*00227*.. 75, 116 255/35R20 K1c K2a K2b T97
- Elektro
Volvo C40 80, 160 235/45R20 R02 A07 A12 A21
X 80, 160 255/40R20 R03 A57 A99 V20
e9*2007/46* Vn2 S09
3146*13-15
- Elektro
- bis Modell 2022
Volvo C40 120-128 235/45R20 R02 A12 A21 A58
X 120-128 255/40R20 R03 A99 AHa V20
e9*2007/46*3146*16-.. Vn2 S09
- RWD, Heckantrieb
- Elektro
- ab Modell 2023
Volvo C40 183 235/45R20 R02 A12 A21 A56
X 183 255/40R20 R03 A99 V20 Vn2
e9*2007/46*3146*16-.. S09
- AWD, Allrad
- Elektro
- ab Modell 2023
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53877 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55026321 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B42-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo Polestar 2 80,160 245/40R20 T99 A12 A21 A57
V 80,160 255/35R20 A01 K1a K1b K2b T97 A99 B66 Lim
e9*2007/46*6834*..; 80,160 255/40R20 A01 G01 K1a K1b K2b V10 S01
e9*2018/858*
11085*00-03
- Elektro
- bis Modelljahr 2023
Volvo Polestar 2 192 245/40R20 T99 A12 A21 A56
V 192 255/35R20 A01 K1a K1b K2b T97 A99 B66 Lim
e9*2018/858* 192 255/40R20 A01 G01 K1a K1b K2b V10 S01
11085*04-..
- AWD, Allrad
- Elektro
- ab Modelljahr 2024
Volvo Polestar 2 141 245/40R20 AS7 T99 A21 A58 A99
V 141 255/35R20 A01 A12 K1a K1b K2b T97 AHa B66 Lim
e9*2018/858* 141 255/40R20 A01 A12 G01 K1a K1b K2b V10 S01
11085*04-..
- RWD, Heckantrieb
§22 53877*05
- Elektro
- ab Modelljahr 2024
Volvo S60, V60 84-180 245/30R20 A58 K1c K2b K4i K6f T90 A01 A07 A12
F, F-N2D 84-242 235/35R20 A57 G81 K1a K1b K2b K3i K4i K5b A21 A99 Car
e9*2007/46*0023*..; K6f T92 Lim Npf S02
e13*2007/46*1157*.. 84-242 255/30R20 A57 G81 K1c K2b K3i K4i K5b K6f
T88 T92
Volvo S60CC, V60CC 110-187 235/35R20 T92 A07 A12 A21
F 110-187 235/40R20 A01 K3s A57 A99 Car
e9*2007/46*0023*.. 110-187 245/35R20 KMV Lim S02
- Cross Country 110-187 255/35R20 A01 K1a K1b K3s K5w
Volvo S80 80-224 235/35R20 A01 G81 T92 A07 A12 A21
A, A-2D 80-224 235/35R20 R92 T92 A99 S02
e9*2001/116*0057*.., 80-224 255/30R20 A01 K1a K1b K2b K46 T92
e1*2001/116*0504*..
Volvo S90, V90 110-240 245/35R20 A01 LV9 T91 T95 A07 A12 A21
P 110-240 245/35R20 RV9 T91 T95 A57 A99 Car
e4*2007/46*1067*.. 110-240 255/30R20 A01 LV9 T92 KOV Lim NBF
110-240 255/30R20 RV9 T92 NoP S09
110-240 255/35R20 A01 LV9
110-240 255/35R20 RV9
Volvo S90, V90 -T6/T8 186-235 245/35R20 A01 LV9 T95 A07 A12 A21
P 186-235 245/35R20 RV9 T95 A56 A99 B65
e4*2007/46*1067*.. 186-235 245/40R20 A01 GV2 LV9 T95 T99 Car KOV Lim
- Twin Engine Hybrid 186-235 245/40R20 R09 RV9 T95 T99 S09
186-235 255/35R20 A01 LV9 T97
186-235 255/35R20 RV9 T97
Volvo V40 84 - 187 235/30R20 A01 G01 K1a K1b K6g T88 A12 A21 A58
M, M-N2E A99 Flh X4V
e4*2001/116* S11
0076*27-..;
e13*2007/46*1337*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

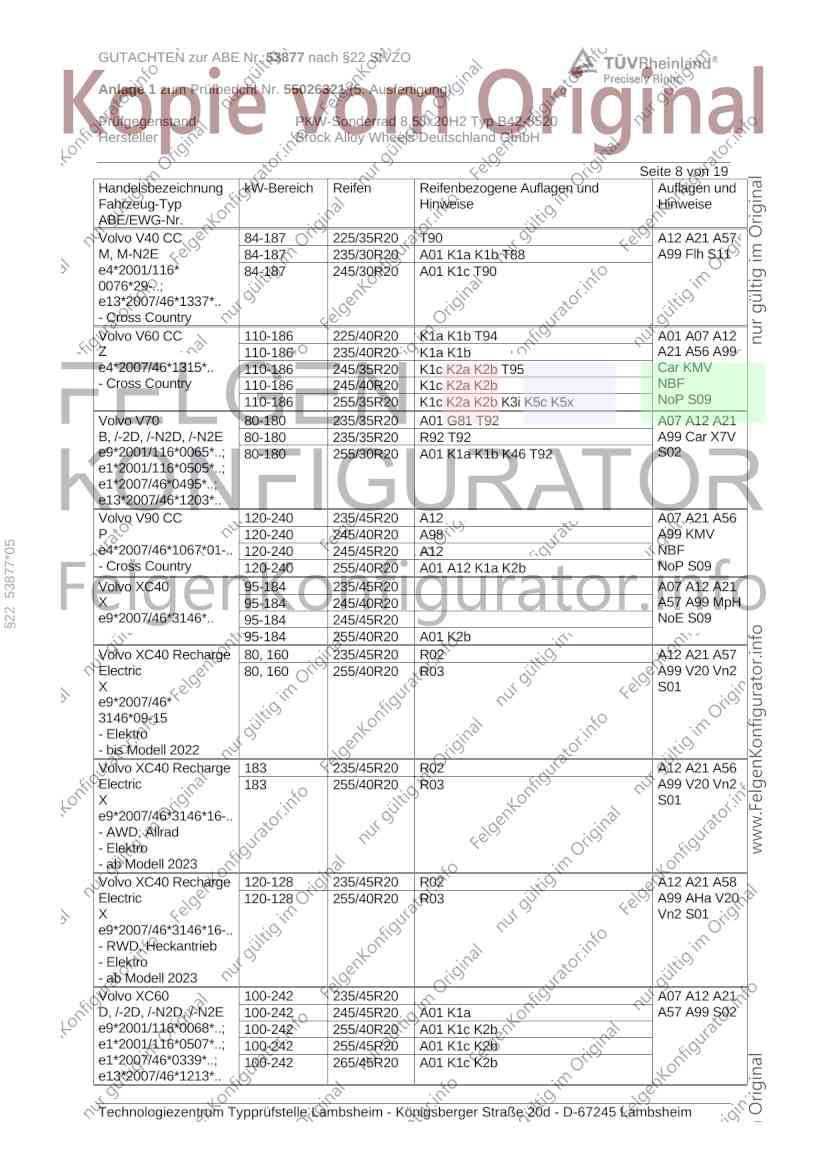

GUTACHTEN zur ABE Nr. 53877 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55026321 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B42-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V40 CC 84-187 225/35R20 T90 A12 A21 A57
M, M-N2E 84-187 235/30R20 A01 K1a K1b T88 A99 Flh S11
e4*2001/116* 84-187 245/30R20 A01 K1c T90
0076*29-..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 CC 110-186 225/40R20 K1a K1b T94 A01 A07 A12
Z 110-186 235/40R20 K1a K1b A21 A56 A99
e4*2007/46*1315*.. 110-186 245/35R20 K1c K2a K2b T95 Car KMV
- Cross Country 110-186 245/40R20 K1c K2a K2b NBF
110-186 255/35R20 K1c K2a K2b K3i K5c K5x NoP S09
Volvo V70 80-180 235/35R20 A01 G81 T92 A07 A12 A21
B, /-2D, /-N2D, /-N2E 80-180 235/35R20 R92 T92 A99 Car X7V
e9*2001/116*0065*..; 80-180 255/30R20 A01 K1a K1b K46 T92 S02
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo V90 CC 120-240 235/45R20 A12 A07 A21 A56
P 120-240 245/40R20 A98 A99 KMV
§22 53877*05
e4*2007/46*1067*01-.. 120-240 245/45R20 A12 NBF
- Cross Country 120-240 255/40R20 A01 A12 K1a K2b NoP S09
Volvo XC40 95-184 235/45R20 A07 A12 A21
X 95-184 245/40R20 A57 A99 MpH
e9*2007/46*3146*.. 95-184 245/45R20 NoE S09
95-184 255/40R20 A01 K2b
Volvo XC40 Recharge 80, 160 235/45R20 R02 A12 A21 A57
Electric 80, 160 255/40R20 R03 A99 V20 Vn2
X S01
e9*2007/46*
3146*09-15
- Elektro
- bis Modell 2022
Volvo XC40 Recharge 183 235/45R20 R02 A12 A21 A56
Electric 183 255/40R20 R03 A99 V20 Vn2
X S01
e9*2007/46*3146*16-..
- AWD, Allrad
- Elektro
- ab Modell 2023
Volvo XC40 Recharge 120-128 235/45R20 R02 A12 A21 A58
Electric 120-128 255/40R20 R03 A99 AHa V20
X Vn2 S01
e9*2007/46*3146*16-..
- RWD, Heckantrieb
- Elektro
- ab Modell 2023
Volvo XC60 100-242 235/45R20 A07 A12 A21
D, /-2D, /-N2D, /-N2E 100-242 245/45R20 A01 K1a A57 A99 S02
e9*2001/116*0068*..; 100-242 255/40R20 A01 K1c K2b
e1*2001/116*0507*..; 100-242 255/45R20 A01 K1c K2b
e1*2007/46*0339*..; 100-242 265/45R20 A01 K1c K2b
e13*2007/46*1213*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53877 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55026321 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B42-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 110-240 235/45R20 A98 A07 A21 A57
U 110-240 245/45R20 A01 A12 K1a K1b A99 KOV
e4*2007/46*1220*.. 110-240 255/40R20 A01 A12 K1a K1b NoP
- ohne Radhaus- 110-240 255/45R20 A01 A12 K1a K1b S09
Verbreiterungen 110-240 265/45R20 A01 A12 K1c K2c
Volvo XC60 110-240 235/45R20 A98 A07 A21 A57
U 110-240 245/45R20 A98 A99 KMV
e4*2007/46*1220*.. 110-240 255/40R20 A12 NoP
- mit Radhaus- 110-240 255/45R20 A12 X5V S09
Verbreiterungen 110-240 265/45R20 A01 A12 K1a K1b K2c
(ww. Serie 8,5x21-
ET49,5)
Volvo XC60 110-240 235/45R20 A98 A07 A21 A57
U 110-240 245/45R20 A98 A99 KMV
e4*2007/46*1220*.. 110-240 255/40R20 A12 NoP
- mit Radhaus- 110-240 255/45R20 A12 X6V S09
Verbreiterungssatz 110-240 265/45R20 A12
für 9 Zoll Breite Serie
Volvo XC60 T6/T8 186-235 235/45R20 A98 A07 A21 A56
§22 53877*05
U 186-235 245/45R20 A01 A12 K1a K1b A99 BW7
e4*2007/46*1220*.. 186-235 255/40R20 A01 A12 K1a K1b KOV
- Twin Engine Hybrid 186-235 255/45R20 A01 A12 K1a K1b P40 S09
- ohne Radhaus- 186-235 265/45R20 A01 A12 K1c K2c
Verbreiterungen
Volvo XC60 T6/T8 186-235 235/45R20 A98 A07 A21 A56
U 186-235 245/45R20 A98 A99 BW7
e4*2007/46*1220*.. 186-235 255/40R20 A12 KMV
- Twin Engine Hybrid 186-235 255/45R20 A12 P40 X5V S09
- mit Radhaus- 186-235 265/45R20 A01 A12 K1a K1b K2c
Verbreiterungen
(ww. Serie 8,5x21-
ET49,5)
Volvo XC60 T6/T8 186-235 235/45R20 A98 A07 A21 A56
U 186-235 245/45R20 A98 A99 BW7
e4*2007/46*1220*.. 186-235 255/40R20 A12 KMV
- Twin Engine Hybrid 186-235 255/45R20 A12 P40 X6V S09
- mit Radhaus- 186-235 265/45R20 A12
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC70 120-224 245/35R20 K1a T95 A01 A07 A12
B, /-2D, /-N2D, /-N2E 120-224 255/35R20 K1c A21 A99 Car
e9*2001/116*0065*..; KMV S02
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53877 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55026321 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B42-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 10 von 19

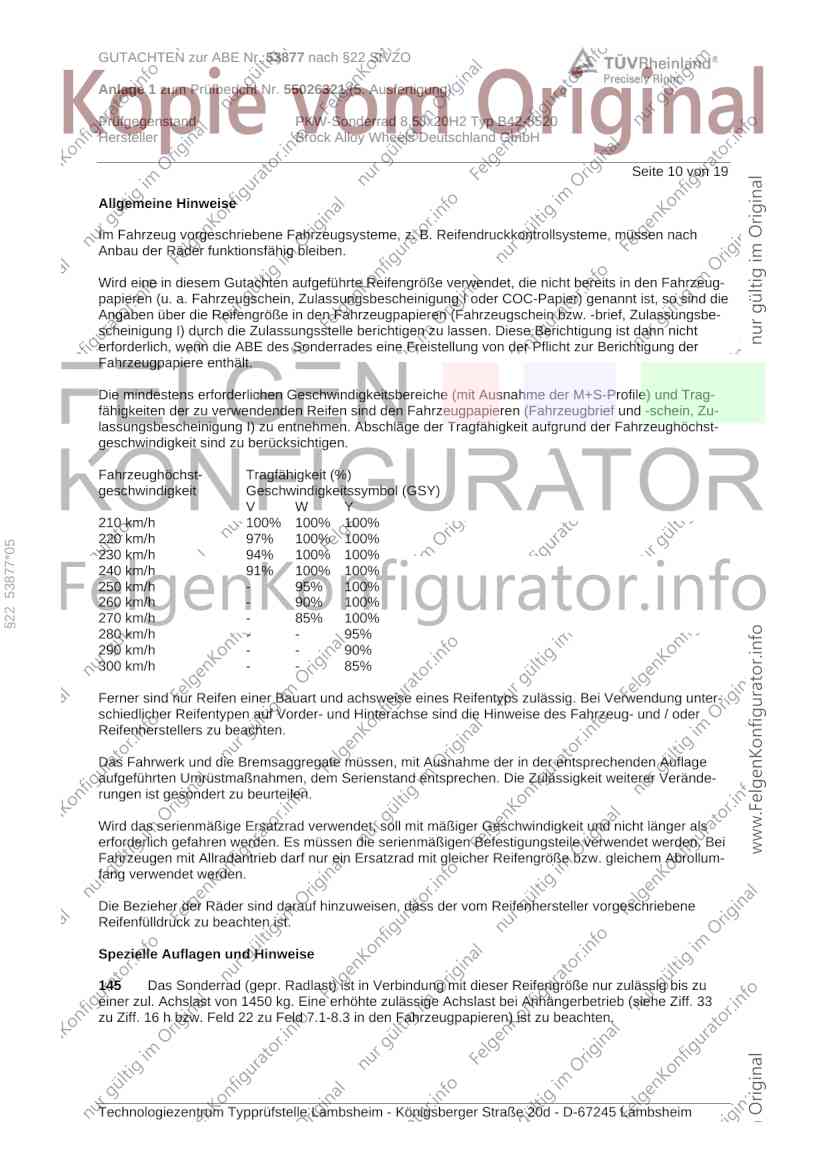

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
§22 53877*05
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53877 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55026321 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B42-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 11 von 19
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
148 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1480 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufge-
führten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefesti-
gungsmitteln im Aufbau entsprechen, verwendet werden.
§22 53877*05
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53877 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55026321 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B42-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 12 von 19
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
AS7 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche, welches maximal 7mm aufträgt, an den laut Be-
triebsanleitung dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstel-
lers sind zu beachten.
ASo Es sind nur spezielle Gewebeschneeketten bzw. Textilschneeketten an den laut Betriebsanlei-
tung dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu
beachten (s. Betriebsanleitung).
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
§22 53877*05
B65 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit Bremsscheibendurch-
messer 345 mm an Achse 1.
B66 Räder nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 375 mm an
Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53877 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55026321 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B42-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 13 von 19
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
GV2 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 20 Zoll Reifengrößen
ausgerüstet sind, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Die Um-
rüstung kann in einer Werkstatt durch entsprechend geschultem Personal (aufspielen der dem Fahr-
zeugtyp entsprechenden Software) erfolgen. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.

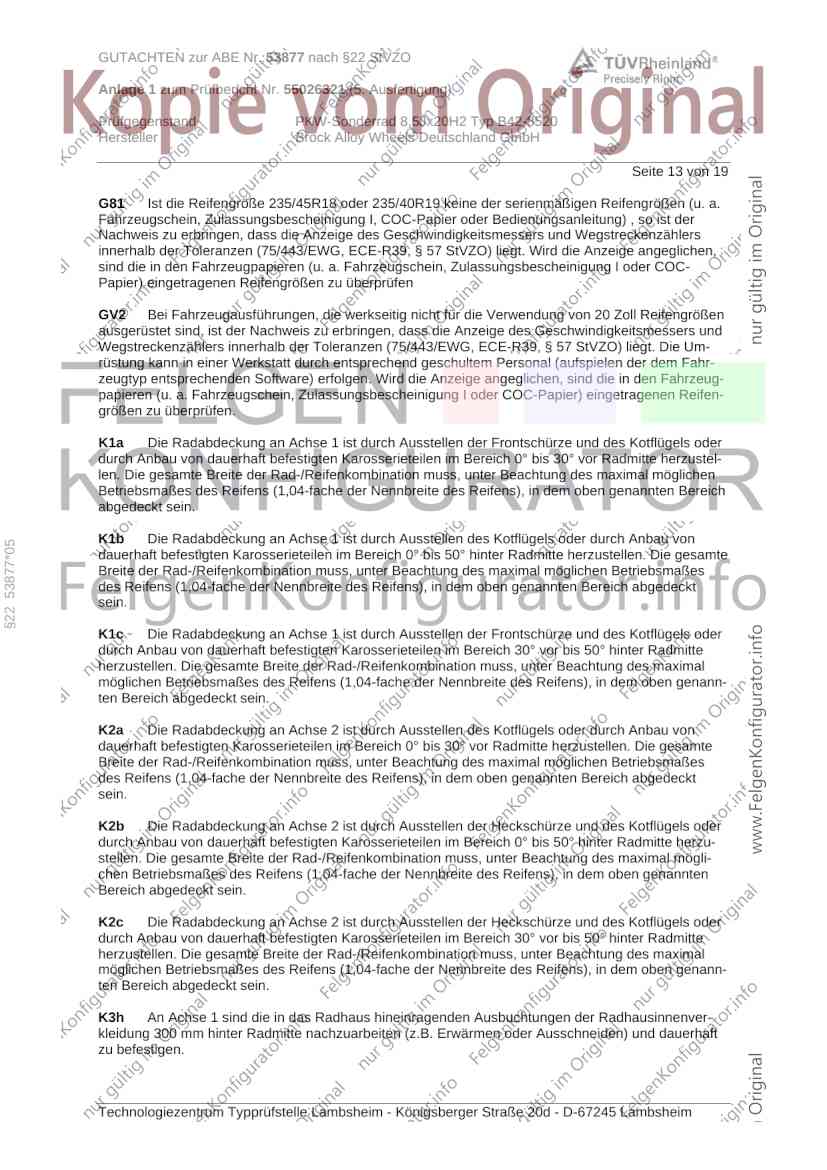

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
§22 53877*05
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenver-
kleidung 300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder Ausschneiden) und dauerhaft
zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53877 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55026321 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B42-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 14 von 19

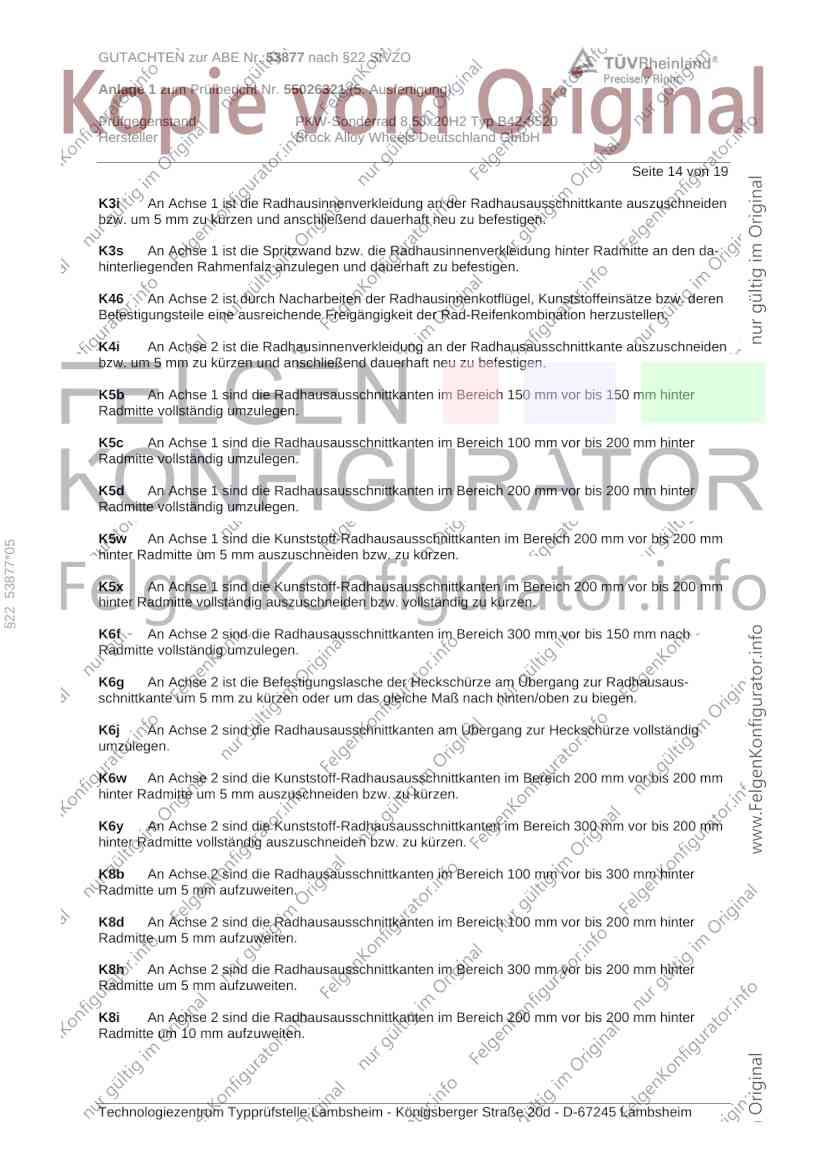

K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
§22 53877*05
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53877 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55026321 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B42-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 15 von 19
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder
21 Zoll Reifengrößen ausgerüstet sind, ist der Lenkeinschlag in einer Werkstatt durch entsprechend
geschultem Personal (aufspielen der entsprechenden Software) zu begrenzen und somit eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
§22 53877*05
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zu-
lässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 400 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53877 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55026321 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B42-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 16 von 19
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
RV9 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen, die werkseitig für die Ver-
wendung von 19 Zoll, 20 Zoll oder 21 Zoll Reifengrößen ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
§22 53877*05
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen ww. die vom Radhersteller mitgelie-
ferten Befestigungsmittel Nr. S05 (siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die serienmäßigen ww. die vom Radhersteller mitgelie-
ferten Befestigungsmittel Nr. S07 (siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die serienmäßigen ww. die vom Radhersteller mitgelie-
ferten Befestigungsmittel Nr. S08 (siehe Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 2) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 2) verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe
Seite 2) verwendet werden.
S13 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S13 (siehe
Seite 2) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53877 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55026321 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B42-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 17 von 19

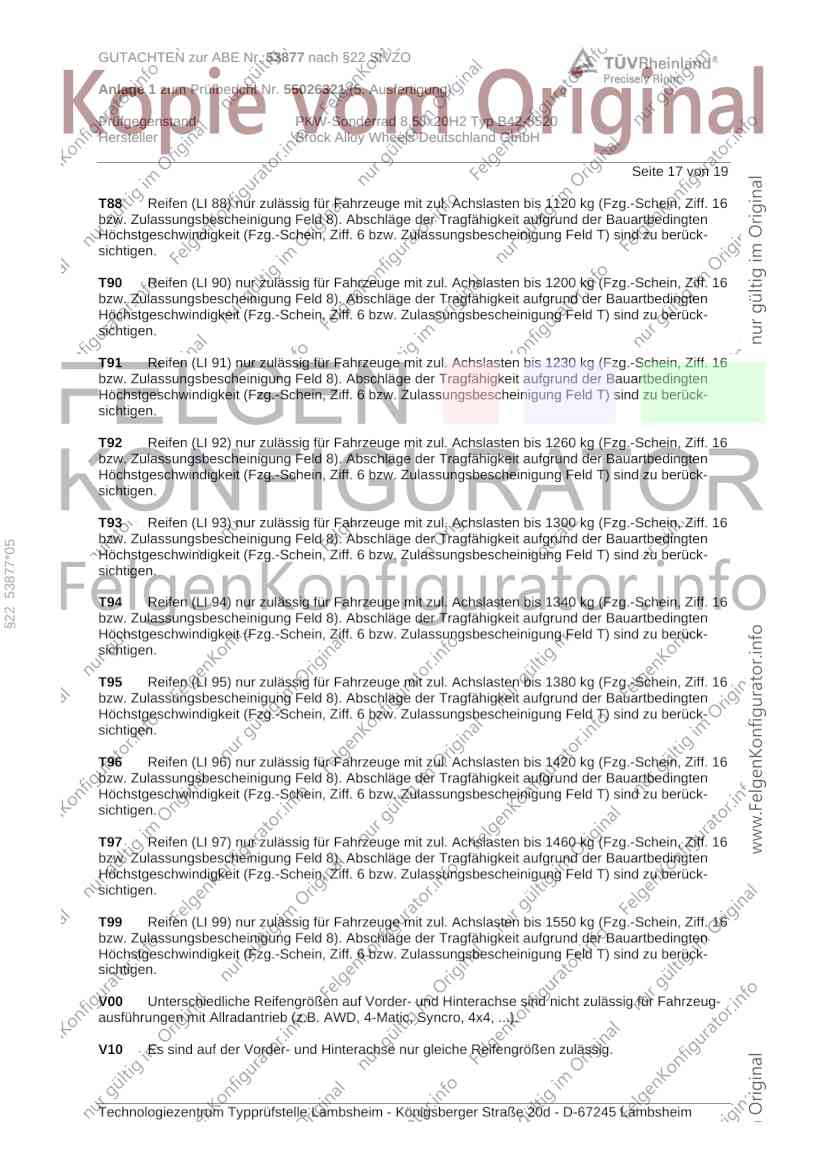

T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 53877*05
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V10 Es sind auf der Vorder- und Hinterachse nur gleiche Reifengrößen zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53877 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55026321 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B42-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 18 von 19
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 7 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 8 245/40R20 275/35R20, 285/35R20
Nr. 9 245/45R20 275/40R20, 285/40R20
Nr. 10 255/30R20 295/25R20, 305/25R20
Nr. 11 255/35R20 285/30R20, 295/30R20
Nr. 12 255/40R20 285/35R20, 295/35R20
Nr. 13 255/45R20 285/40R20
Nr. 14 265/30R20 305/25R20, 325/25R20
Nr. 15 265/35R20 295/30R20, 305/30R20
Nr. 16 265/40R20 295/35R20, 305/35R20
Nr. 17 265/45R20 295/40R20
§22 53877*05
Nr. 18 265/50R20 295/45R20
Nr. 19 275/35R20 305/30R20
Nr. 20 275/40R20 305/35R20, 315/35R20
Nr. 21 275/45R20 305/40R20
Nr. 22 285/35R20 335/30R20
Nr. 23 285/40R20 325/35R20
Nr. 24 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-
ET38,5 ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53877 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55026321 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B42-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 19 von 19
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. Dezember 2023 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum März 2021.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
§22 53877*05
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. Dezember 2023
Wagner 00420103.DOC
RN/BW
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
