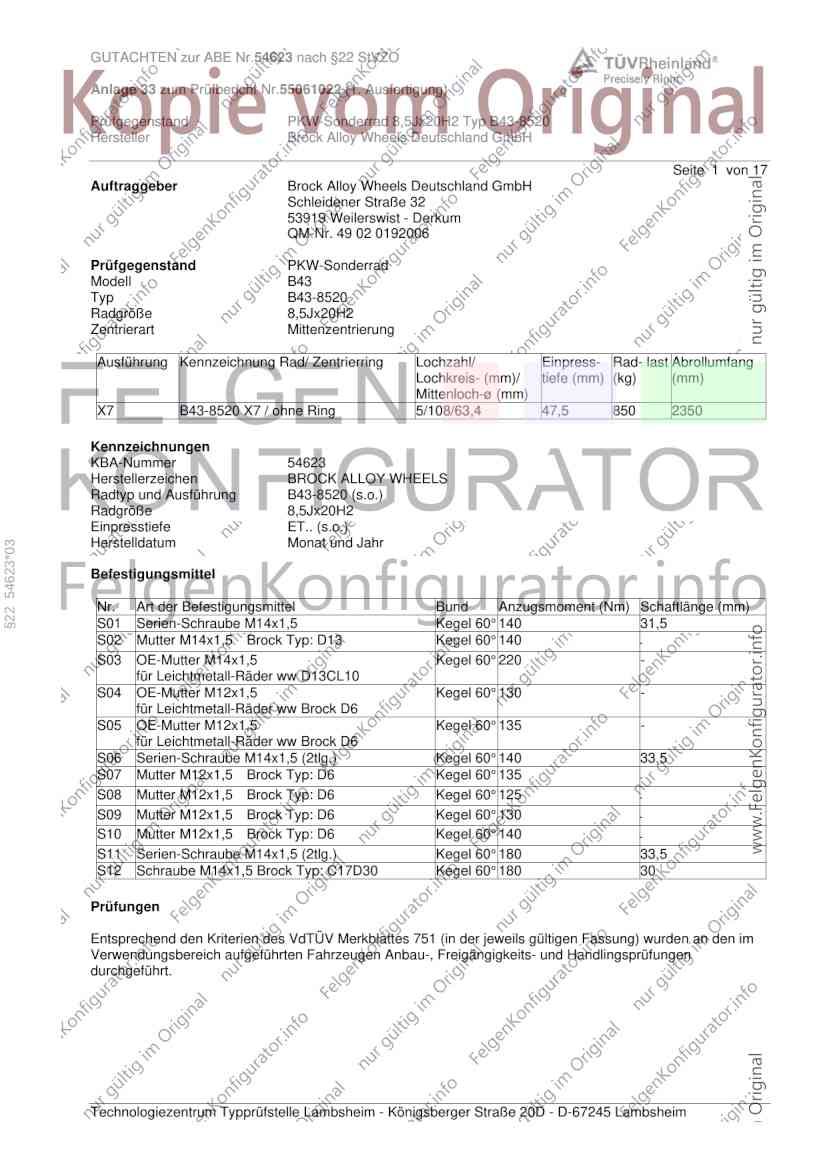

GUTACHTEN zur ABE Nr.54623 nach §22 StVZO
Anlage 33 zum Prüfbericht Nr.55061022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B43-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 17
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0192006
Prüfgegenstand PKW-Sonderrad
Modell B43
Typ B43-8520
Radgröße 8,5Jx20H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
X7 B43-8520 X7 / ohne Ring 5/108/63,4 47,5 850 2350
Kennzeichnungen
KBA-Nummer 54623
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B43-8520 (s.o.)
Radgröße 8,5Jx20H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
§22 54623*03
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serien-Schraube M14x1,5 Kegel 60° 140 31,5
S02 Mutter M14x1,5 Brock Typ: D13 Kegel 60° 140 -
S03 OE-Mutter M14x1,5 Kegel 60° 220 -
für Leichtmetall-Räder ww D13CL10
S04 OE-Mutter M12x1,5 Kegel 60° 130 -
für Leichtmetall-Räder ww Brock D6
S05 OE-Mutter M12x1,5 Kegel 60° 135 -
für Leichtmetall-Räder ww Brock D6
S06 Serien-Schraube M14x1,5 (2tlg.) Kegel 60° 140 33,5
S07 Mutter M12x1,5 Brock Typ: D6 Kegel 60° 135 -
S08 Mutter M12x1,5 Brock Typ: D6 Kegel 60° 125 -
S09 Mutter M12x1,5 Brock Typ: D6 Kegel 60° 130 -
S10 Mutter M12x1,5 Brock Typ: D6 Kegel 60° 140 -
S11 Serien-Schraube M14x1,5 (2tlg.) Kegel 60° 180 33,5
S12 Schraube M14x1,5 Brock Typ: C17D30 Kegel 60° 180 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54623 nach §22 StVZO
Anlage 33 zum Prüfbericht Nr.55061022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B43-8520
Hersteller Brock Alloy Wheels Deutschland GmbH

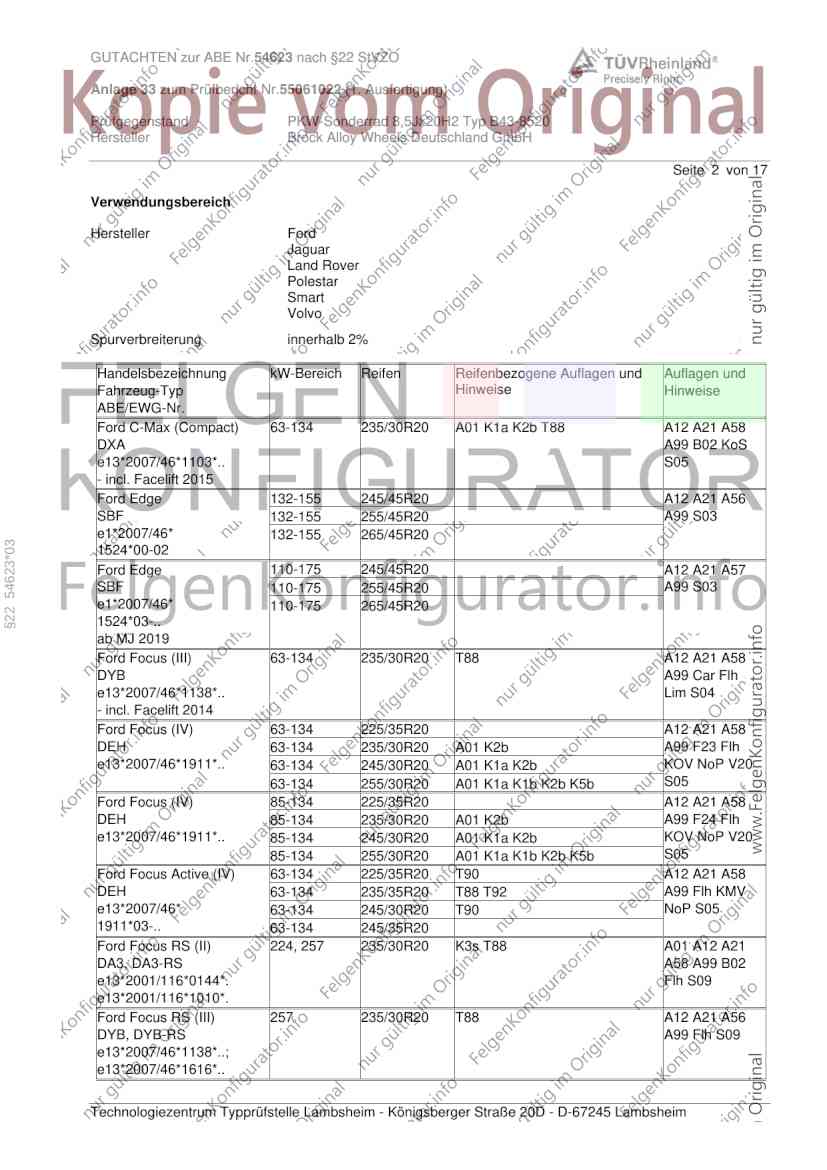

Seite 2 von 17
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Polestar
Smart
Volvo
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max (Compact) 63-134 235/30R20 A01 K1a K2b T88 A12 A21 A58
DXA A99 B02 KoS
e13*2007/46*1103*.. S05
- incl. Facelift 2015
Ford Edge 132-155 245/45R20 A12 A21 A56
SBF 132-155 255/45R20 A99 S03
e1*2007/46* 132-155 265/45R20
§22 54623*03
1524*00-02
Ford Edge 110-175 245/45R20 A12 A21 A57
SBF 110-175 255/45R20 A99 S03
e1*2007/46* 110-175 265/45R20
1524*03-..
ab MJ 2019
Ford Focus (III) 63-134 235/30R20 T88 A12 A21 A58
DYB A99 Car Flh
e13*2007/46*1138*.. Lim S04
- incl. Facelift 2014
Ford Focus (IV) 63-134 225/35R20 A12 A21 A58
DEH 63-134 235/30R20 A01 K2b A99 F23 Flh
e13*2007/46*1911*.. 63-134 245/30R20 A01 K1a K2b KOV NoP V20
63-134 255/30R20 A01 K1a K1b K2b K5b S05
Ford Focus (IV) 85-134 225/35R20 A12 A21 A58
DEH 85-134 235/30R20 A01 K2b A99 F24 Flh
e13*2007/46*1911*.. 85-134 245/30R20 A01 K1a K2b KOV NoP V20
85-134 255/30R20 A01 K1a K1b K2b K5b S05
Ford Focus Active (IV) 63-134 225/35R20 T90 A12 A21 A58
DEH 63-134 235/35R20 T88 T92 A99 Flh KMV
e13*2007/46* 63-134 245/30R20 T90 NoP S05
1911*03-.. 63-134 245/35R20
Ford Focus RS (II) 224, 257 235/30R20 K3s T88 A01 A12 A21
DA3, DA3-RS A58 A99 B02
e13*2001/116*0144*. Flh S09
e13*2001/116*1010*.
Ford Focus RS (III) 257 235/30R20 T88 A12 A21 A56
DYB, DYB-RS A99 Flh S09
e13*2007/46*1138*..;
e13*2007/46*1616*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54623 nach §22 StVZO
Anlage 33 zum Prüfbericht Nr.55061022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B43-8520
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus ST (III) 136, 184 235/30R20 T88 A12 A21 A58
DYB A99 Car Flh
e13*2007/46*1138*.. S04
- incl. Facelift 2015
Ford Focus ST (IV) 140, 206 235/30R20 T88 A12 A21 A58
DEH 140, 206 245/30R20 A01 G01 K1a K2b K4i K5b K8d A99 Car F80
e13*2007/46* K9v T90 Flh ML7 S05
1911*05-..
- ohne Track-Pack
Ford Focus Turnier (IV) 63-134 225/35R20 A12 A21 A58
DEH 63-134 235/30R20 A01 K2b A99 Car F24
e13*2007/46*1911*.. 63-134 245/30R20 A01 K1a K2b KOV NoP V20
63-134 255/30R20 A01 K1a K1b K2b K5b S05
Ford Focus Turnier Active 63-134 225/35R20 T90 A12 A21 A58
(IV) 63-134 235/35R20 T88 T92 A99 Car F24
DEH 63-134 245/30R20 T90 KMV NoP S05
e13*2007/46* 63-134 245/35R20
1911*03-..
Ford Galaxy (III) 88-177 235/40R20 T96 A12 A21 A57
§22 54623*03
WA6, WAH6 88-177 245/35R20 T95 A99 MHy NoE
e13*2001/116* 88-177 245/40R20 T95 T99 S03
0185*24-..; 88-177 255/35R20 A01 K3h T93 T97
e13*2007/46*2374*..
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 245/35R20 A12 A21 A57
DM2 100-147 245/40R20 A99 B02 S09
e13*2001/116* 100-147 255/35R20
0109*19-31
Ford Kuga (II) 85-178 235/35R20 T92 A12 A21 A57
DM2 85-178 245/35R20 T91 T95 A99 S05
e13*2001/116* 85-178 245/40R20 A01 G01
0109*31-.. 85-178 255/35R20
- ab Modell 2013
- incl. Facelift 2016
Ford Kuga (III) 88-140 235/45R20 A12 A21 A57
DFK 88-140 245/45R20 A99 NoP S05
e13*2007/46*2188*.. 88-140 255/40R20
- incl. Facelift 2024 88-140 255/45R20
Ford Kuga (III) PHEV 111, 112 235/45R20 A12 A21 A58
DFK, DFHK 111, 112 245/45R20 A99 S05
e13*2007/46*2188*..; 111, 112 255/40R20
e13*2018/858* 111, 112 255/45R20
00042*..
- Plug-in Hybrid
- incl. Facelift 2024
Ford Mondeo (IV) 74-176 235/35R20 A01 G81 R69 T92 A12 A21 A58
BA7 74-176 235/35R20 R92 T92 A99 B02 Flh
e13*2001/116* 74-176 245/30R20 A01 G81 K2b R69 T90 Lim S10
0249*00-25 81,92,107 235/30R20 A01 G40 T88
- incl. Facelift 2010
81,92,107 235/30R20 R69 T88
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54623 nach §22 StVZO
Anlage 33 zum Prüfbericht Nr.55061022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B43-8520
Hersteller Brock Alloy Wheels Deutschland GmbH

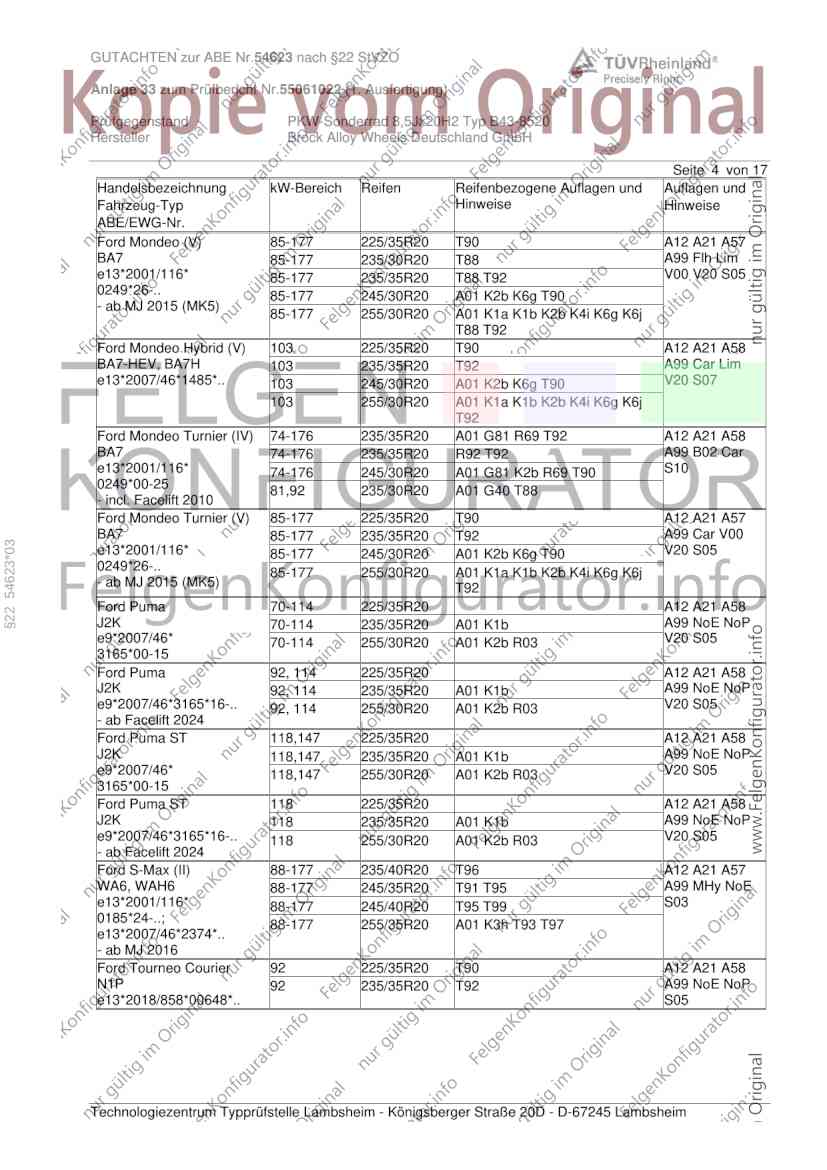

Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo (V) 85-177 225/35R20 T90 A12 A21 A57
BA7 85-177 235/30R20 T88 A99 Flh Lim
e13*2001/116* 85-177 235/35R20 T88 T92 V00 V20 S05
0249*26-.. 85-177 245/30R20 A01 K2b K6g T90
- ab MJ 2015 (MK5)
85-177 255/30R20 A01 K1a K1b K2b K4i K6g K6j
T88 T92
Ford Mondeo Hybrid (V) 103 225/35R20 T90 A12 A21 A58
BA7-HEV, BA7H 103 235/35R20 T92 A99 Car Lim
e13*2007/46*1485*.. 103 245/30R20 A01 K2b K6g T90 V20 S07
103 255/30R20 A01 K1a K1b K2b K4i K6g K6j
T92
Ford Mondeo Turnier (IV) 74-176 235/35R20 A01 G81 R69 T92 A12 A21 A58
BA7 74-176 235/35R20 R92 T92 A99 B02 Car
e13*2001/116* 74-176 245/30R20 A01 G81 K2b R69 T90 S10
0249*00-25 81,92 235/30R20 A01 G40 T88
- incl. Facelift 2010
Ford Mondeo Turnier (V) 85-177 225/35R20 T90 A12 A21 A57
BA7 85-177 235/35R20 T92 A99 Car V00
§22 54623*03
e13*2001/116* 85-177 245/30R20 A01 K2b K6g T90 V20 S05
0249*26-.. 85-177 255/30R20 A01 K1a K1b K2b K4i K6g K6j
- ab MJ 2015 (MK5) T92
Ford Puma 70-114 225/35R20 A12 A21 A58
J2K 70-114 235/35R20 A01 K1b A99 NoE NoP
e9*2007/46* 70-114 255/30R20 A01 K2b R03 V20 S05
3165*00-15
Ford Puma 92, 114 225/35R20 A12 A21 A58
J2K 92, 114 235/35R20 A01 K1b A99 NoE NoP
e9*2007/46*3165*16-.. 92, 114 255/30R20 A01 K2b R03 V20 S05
- ab Facelift 2024
Ford Puma ST 118,147 225/35R20 A12 A21 A58
J2K 118,147 235/35R20 A01 K1b A99 NoE NoP
e9*2007/46* 118,147 255/30R20 A01 K2b R03 V20 S05
3165*00-15
Ford Puma ST 118 225/35R20 A12 A21 A58
J2K 118 235/35R20 A01 K1b A99 NoE NoP
e9*2007/46*3165*16-.. 118 255/30R20 A01 K2b R03 V20 S05
- ab Facelift 2024
Ford S-Max (II) 88-177 235/40R20 T96 A12 A21 A57
WA6, WAH6 88-177 245/35R20 T91 T95 A99 MHy NoE
e13*2001/116* 88-177 245/40R20 T95 T99 S03
0185*24-..; 88-177 255/35R20 A01 K3h T93 T97
e13*2007/46*2374*..
- ab MJ 2016
Ford Tourneo Courier 92 225/35R20 T90 A12 A21 A58
N1P 92 235/35R20 T92 A99 NoE NoP
e13*2018/858*00648*.. S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54623 nach §22 StVZO
Anlage 33 zum Prüfbericht Nr.55061022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B43-8520
Hersteller Brock Alloy Wheels Deutschland GmbH

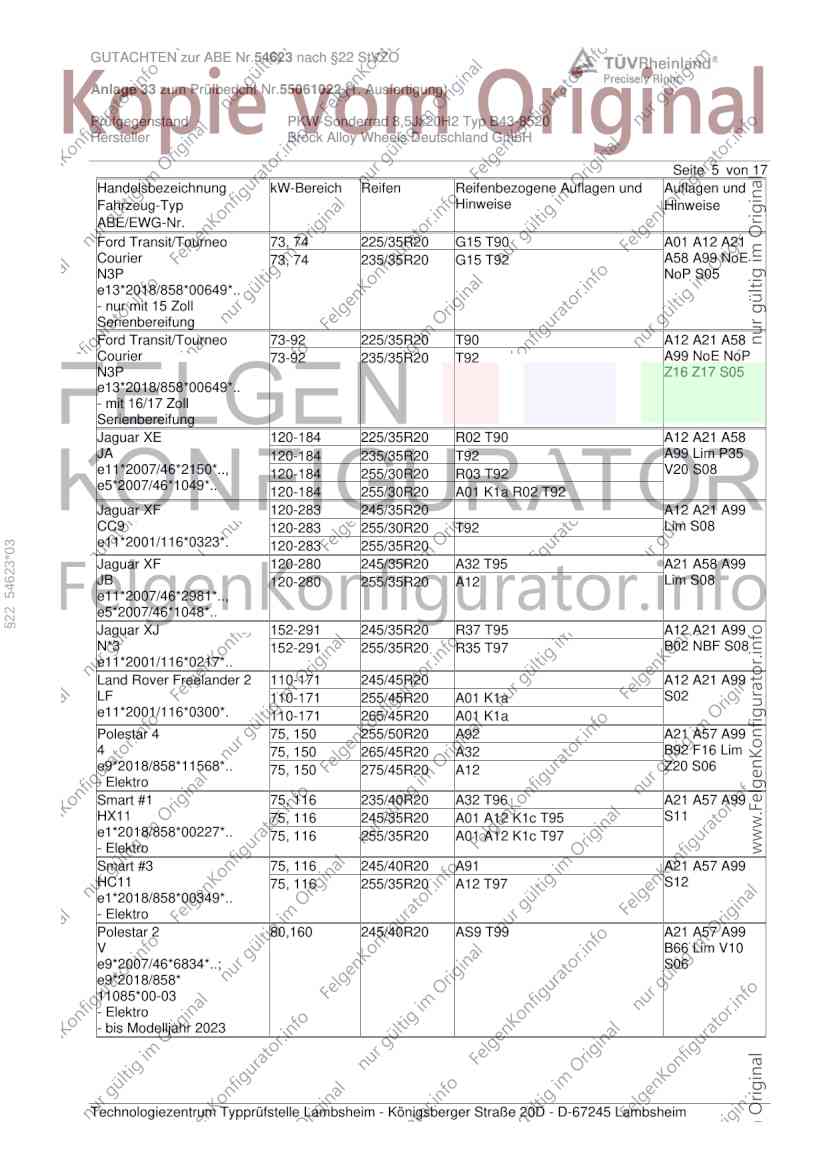

Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Transit/Tourneo 73, 74 225/35R20 G15 T90 A01 A12 A21
Courier 73, 74 235/35R20 G15 T92 A58 A99 NoE
N3P NoP S05
e13*2018/858*00649*..
- nur mit 15 Zoll
Serienbereifung
Ford Transit/Tourneo 73-92 225/35R20 T90 A12 A21 A58
Courier 73-92 235/35R20 T92 A99 NoE NoP
N3P Z16 Z17 S05
e13*2018/858*00649*..
- mit 16/17 Zoll
Serienbereifung
Jaguar XE 120-184 225/35R20 R02 T90 A12 A21 A58
JA 120-184 235/35R20 T92 A99 Lim P35
e11*2007/46*2150*.., 120-184 255/30R20 R03 T92 V20 S08
e5*2007/46*1049*.. 120-184 255/30R20 A01 K1a R02 T92
Jaguar XF 120-283 245/35R20 A12 A21 A99
CC9 120-283 255/30R20 T92 Lim S08
e11*2001/116*0323*. 120-283 255/35R20
§22 54623*03
Jaguar XF 120-280 245/35R20 A32 T95 A21 A58 A99
JB 120-280 255/35R20 A12 Lim S08
e11*2007/46*2981*..,
e5*2007/46*1048*..
Jaguar XJ 152-291 245/35R20 R37 T95 A12 A21 A99
N*3 152-291 255/35R20 R35 T97 B02 NBF S08
e11*2001/116*0217*..
Land Rover Freelander 2 110-171 245/45R20 A12 A21 A99
LF 110-171 255/45R20 A01 K1a S02
e11*2001/116*0300*. 110-171 265/45R20 A01 K1a
Polestar 4 75, 150 255/50R20 A92 A21 A57 A99
4 75, 150 265/45R20 A32 B92 F16 Lim
e9*2018/858*11568*.. 75, 150 275/45R20 A12 Z20 S06
- Elektro
Smart #1 75, 116 235/40R20 A32 T96 A21 A57 A99
HX11 75, 116 245/35R20 A01 A12 K1c T95 S11
e1*2018/858*00227*.. 75, 116 255/35R20 A01 A12 K1c T97
- Elektro
Smart #3 75, 116 245/40R20 A91 A21 A57 A99
HC11 75, 116 255/35R20 A12 T97 S12
e1*2018/858*00349*..
- Elektro
Polestar 2 80,160 245/40R20 AS9 T99 A21 A57 A99
V B66 Lim V10
e9*2007/46*6834*..; S06
e9*2018/858*
11085*00-03
- Elektro
- bis Modelljahr 2023
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54623 nach §22 StVZO
Anlage 33 zum Prüfbericht Nr.55061022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B43-8520
Hersteller Brock Alloy Wheels Deutschland GmbH

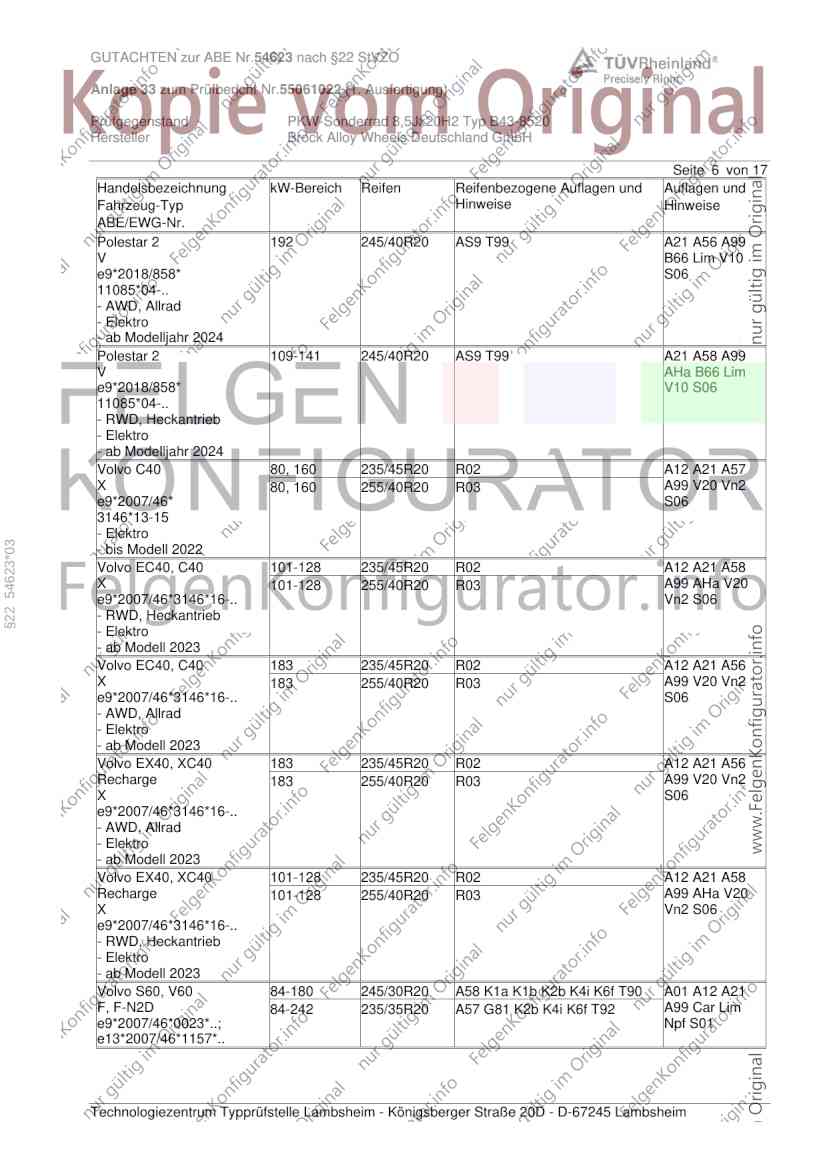

Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Polestar 2 192 245/40R20 AS9 T99 A21 A56 A99
V B66 Lim V10
e9*2018/858* S06
11085*04-..
- AWD, Allrad
- Elektro
- ab Modelljahr 2024
Polestar 2 109-141 245/40R20 AS9 T99 A21 A58 A99
V AHa B66 Lim
e9*2018/858* V10 S06
11085*04-..
- RWD, Heckantrieb
- Elektro
- ab Modelljahr 2024
Volvo C40 80, 160 235/45R20 R02 A12 A21 A57
X 80, 160 255/40R20 R03 A99 V20 Vn2
e9*2007/46* S06
3146*13-15
- Elektro
§22 54623*03
- bis Modell 2022
Volvo EC40, C40 101-128 235/45R20 R02 A12 A21 A58
X 101-128 255/40R20 R03 A99 AHa V20
e9*2007/46*3146*16-.. Vn2 S06
- RWD, Heckantrieb
- Elektro
- ab Modell 2023
Volvo EC40, C40 183 235/45R20 R02 A12 A21 A56
X 183 255/40R20 R03 A99 V20 Vn2
e9*2007/46*3146*16-.. S06
- AWD, Allrad
- Elektro
- ab Modell 2023
Volvo EX40, XC40 183 235/45R20 R02 A12 A21 A56
Recharge 183 255/40R20 R03 A99 V20 Vn2
X S06
e9*2007/46*3146*16-..
- AWD, Allrad
- Elektro
- ab Modell 2023
Volvo EX40, XC40 101-128 235/45R20 R02 A12 A21 A58
Recharge 101-128 255/40R20 R03 A99 AHa V20
X Vn2 S06
e9*2007/46*3146*16-..
- RWD, Heckantrieb
- Elektro
- ab Modell 2023
Volvo S60, V60 84-180 245/30R20 A58 K1a K1b K2b K4i K6f T90 A01 A12 A21
F, F-N2D 84-242 235/35R20 A57 G81 K2b K4i K6f T92 A99 Car Lim
e9*2007/46*0023*..; Npf S01
e13*2007/46*1157*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54623 nach §22 StVZO
Anlage 33 zum Prüfbericht Nr.55061022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B43-8520
Hersteller Brock Alloy Wheels Deutschland GmbH

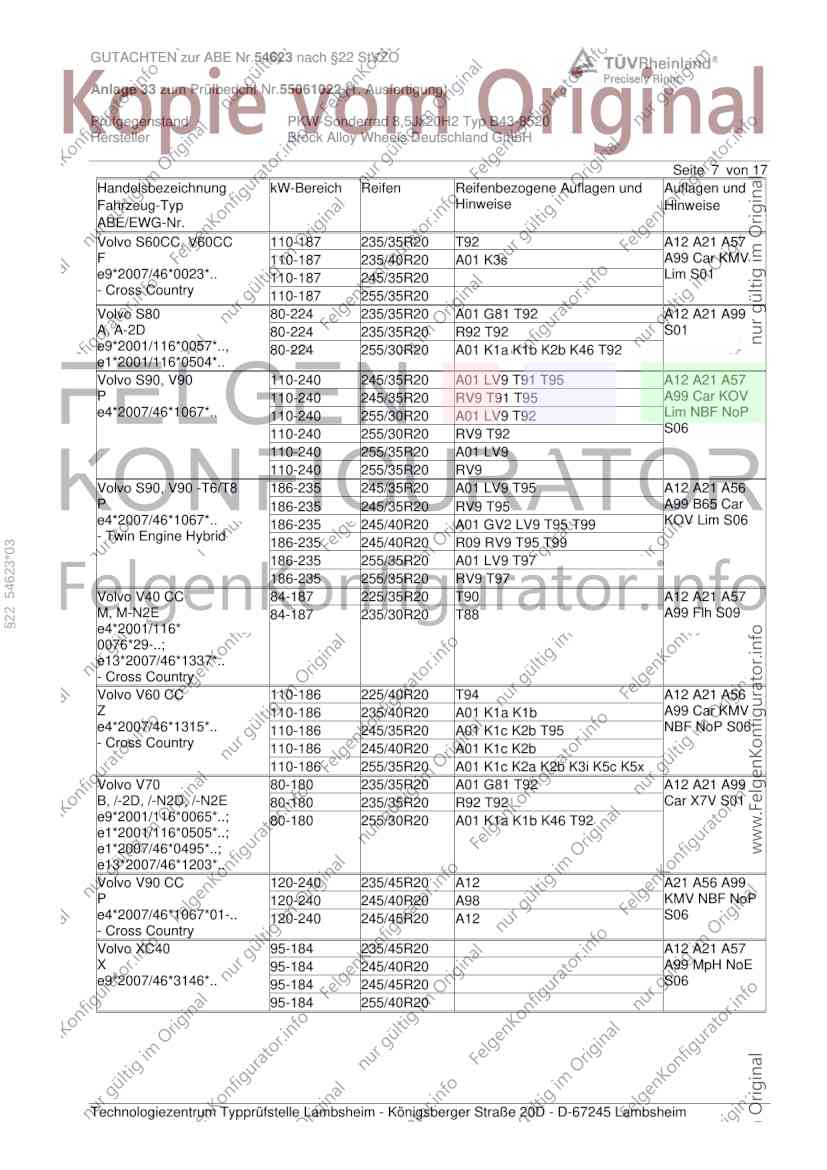

Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60CC, V60CC 110-187 235/35R20 T92 A12 A21 A57
F 110-187 235/40R20 A01 K3s A99 Car KMV
e9*2007/46*0023*.. 110-187 245/35R20 Lim S01
- Cross Country 110-187 255/35R20
Volvo S80 80-224 235/35R20 A01 G81 T92 A12 A21 A99
A, A-2D 80-224 235/35R20 R92 T92 S01
e9*2001/116*0057*.., 80-224 255/30R20 A01 K1a K1b K2b K46 T92
e1*2001/116*0504*..
Volvo S90, V90 110-240 245/35R20 A01 LV9 T91 T95 A12 A21 A57
P 110-240 245/35R20 RV9 T91 T95 A99 Car KOV
e4*2007/46*1067*.. 110-240 255/30R20 A01 LV9 T92 Lim NBF NoP
110-240 255/30R20 RV9 T92 S06
110-240 255/35R20 A01 LV9
110-240 255/35R20 RV9
Volvo S90, V90 -T6/T8 186-235 245/35R20 A01 LV9 T95 A12 A21 A56
P 186-235 245/35R20 RV9 T95 A99 B65 Car
e4*2007/46*1067*.. 186-235 245/40R20 A01 GV2 LV9 T95 T99 KOV Lim S06
- Twin Engine Hybrid 186-235 245/40R20 R09 RV9 T95 T99
§22 54623*03
186-235 255/35R20 A01 LV9 T97
186-235 255/35R20 RV9 T97
Volvo V40 CC 84-187 225/35R20 T90 A12 A21 A57
M, M-N2E 84-187 235/30R20 T88 A99 Flh S09
e4*2001/116*
0076*29-..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 CC 110-186 225/40R20 T94 A12 A21 A56
Z 110-186 235/40R20 A01 K1a K1b A99 Car KMV
e4*2007/46*1315*.. 110-186 245/35R20 A01 K1c K2b T95 NBF NoP S06
- Cross Country 110-186 245/40R20 A01 K1c K2b
110-186 255/35R20 A01 K1c K2a K2b K3i K5c K5x
Volvo V70 80-180 235/35R20 A01 G81 T92 A12 A21 A99
B, /-2D, /-N2D, /-N2E 80-180 235/35R20 R92 T92 Car X7V S01
e9*2001/116*0065*..; 80-180 255/30R20 A01 K1a K1b K46 T92
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo V90 CC 120-240 235/45R20 A12 A21 A56 A99
P 120-240 245/40R20 A98 KMV NBF NoP
e4*2007/46*1067*01-.. 120-240 245/45R20 A12 S06
- Cross Country
Volvo XC40 95-184 235/45R20 A12 A21 A57
X 95-184 245/40R20 A99 MpH NoE
e9*2007/46*3146*.. 95-184 245/45R20 S06
95-184 255/40R20
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54623 nach §22 StVZO
Anlage 33 zum Prüfbericht Nr.55061022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B43-8520
Hersteller Brock Alloy Wheels Deutschland GmbH

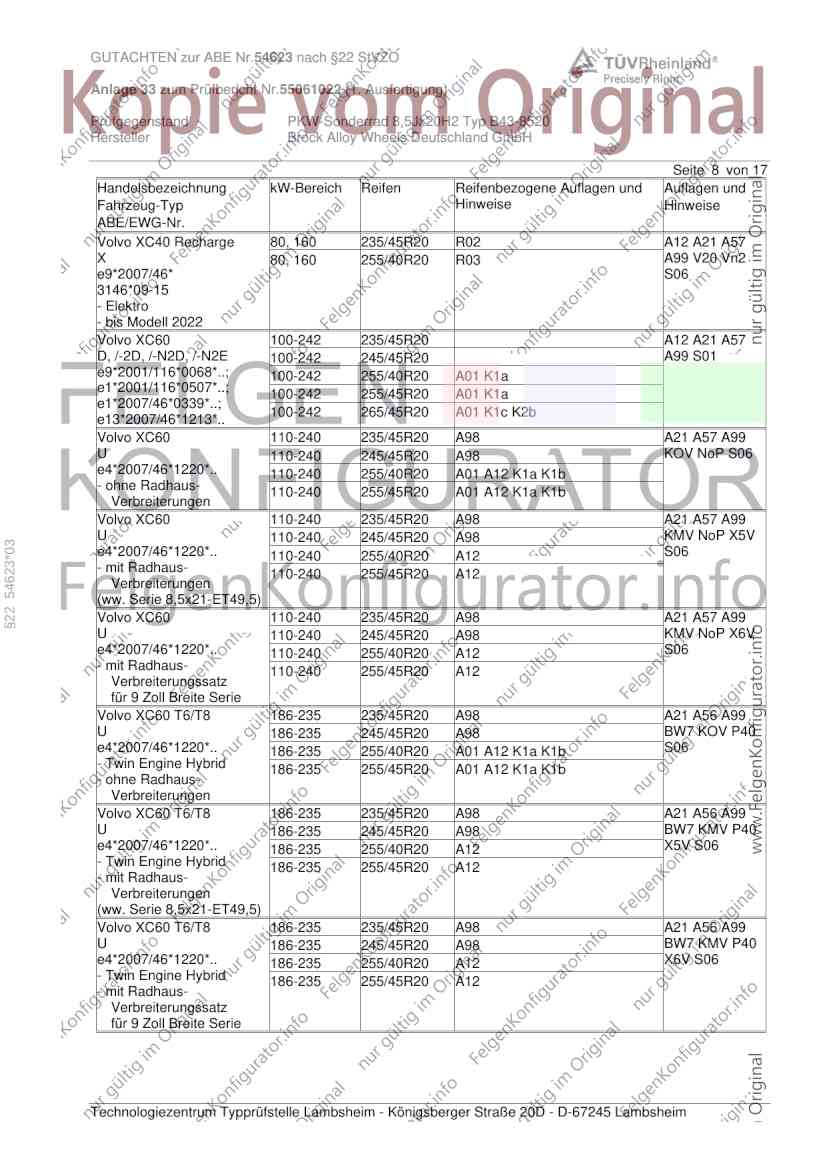

Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC40 Recharge 80, 160 235/45R20 R02 A12 A21 A57
X 80, 160 255/40R20 R03 A99 V20 Vn2
e9*2007/46* S06
3146*09-15
- Elektro
- bis Modell 2022
Volvo XC60 100-242 235/45R20 A12 A21 A57
D, /-2D, /-N2D, /-N2E 100-242 245/45R20 A99 S01
e9*2001/116*0068*..; 100-242 255/40R20 A01 K1a
e1*2001/116*0507*..; 100-242 255/45R20 A01 K1a
e1*2007/46*0339*..;
100-242 265/45R20 A01 K1c K2b
e13*2007/46*1213*..
Volvo XC60 110-240 235/45R20 A98 A21 A57 A99
U 110-240 245/45R20 A98 KOV NoP S06
e4*2007/46*1220*.. 110-240 255/40R20 A01 A12 K1a K1b
- ohne Radhaus- 110-240 255/45R20 A01 A12 K1a K1b
Verbreiterungen
Volvo XC60 110-240 235/45R20 A98 A21 A57 A99
U 110-240 245/45R20 A98 KMV NoP X5V
§22 54623*03
e4*2007/46*1220*.. 110-240 255/40R20 A12 S06
- mit Radhaus- 110-240 255/45R20 A12
Verbreiterungen
(ww. Serie 8,5x21-ET49,5)
Volvo XC60 110-240 235/45R20 A98 A21 A57 A99
U 110-240 245/45R20 A98 KMV NoP X6V
e4*2007/46*1220*.. 110-240 255/40R20 A12 S06
- mit Radhaus- 110-240 255/45R20 A12
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC60 T6/T8 186-235 235/45R20 A98 A21 A56 A99
U 186-235 245/45R20 A98 BW7 KOV P40
e4*2007/46*1220*.. 186-235 255/40R20 A01 A12 K1a K1b S06
- Twin Engine Hybrid 186-235 255/45R20 A01 A12 K1a K1b
- ohne Radhaus-
Verbreiterungen
Volvo XC60 T6/T8 186-235 235/45R20 A98 A21 A56 A99
U 186-235 245/45R20 A98 BW7 KMV P40
e4*2007/46*1220*.. 186-235 255/40R20 A12 X5V S06
- Twin Engine Hybrid 186-235 255/45R20 A12
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-ET49,5)
Volvo XC60 T6/T8 186-235 235/45R20 A98 A21 A56 A99
U 186-235 245/45R20 A98 BW7 KMV P40
e4*2007/46*1220*.. 186-235 255/40R20 A12 X6V S06
- Twin Engine Hybrid 186-235 255/45R20 A12
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54623 nach §22 StVZO
Anlage 33 zum Prüfbericht Nr.55061022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B43-8520
Hersteller Brock Alloy Wheels Deutschland GmbH

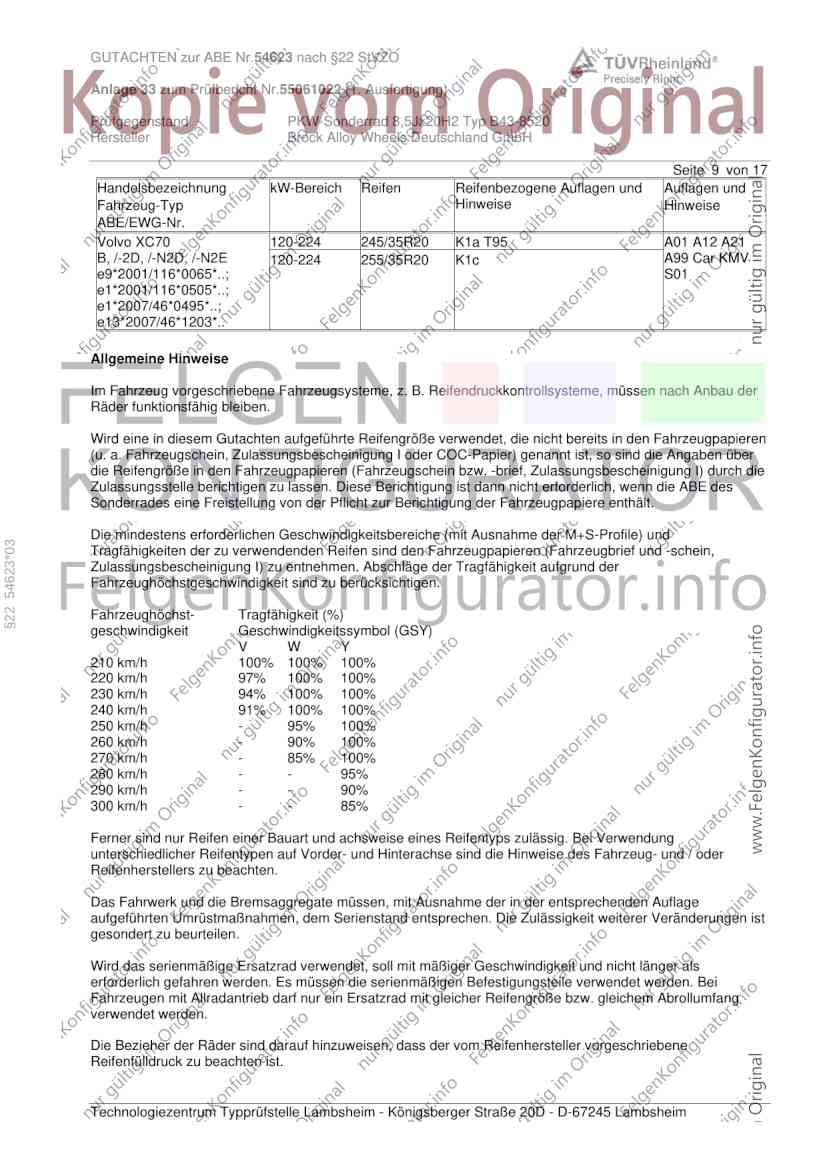

Seite 9 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC70 120-224 245/35R20 K1a T95 A01 A12 A21
B, /-2D, /-N2D, /-N2E 120-224 255/35R20 K1c A99 Car KMV
e9*2001/116*0065*..; S01
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
§22 54623*03
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54623 nach §22 StVZO
Anlage 33 zum Prüfbericht Nr.55061022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B43-8520
Hersteller Brock Alloy Wheels Deutschland GmbH

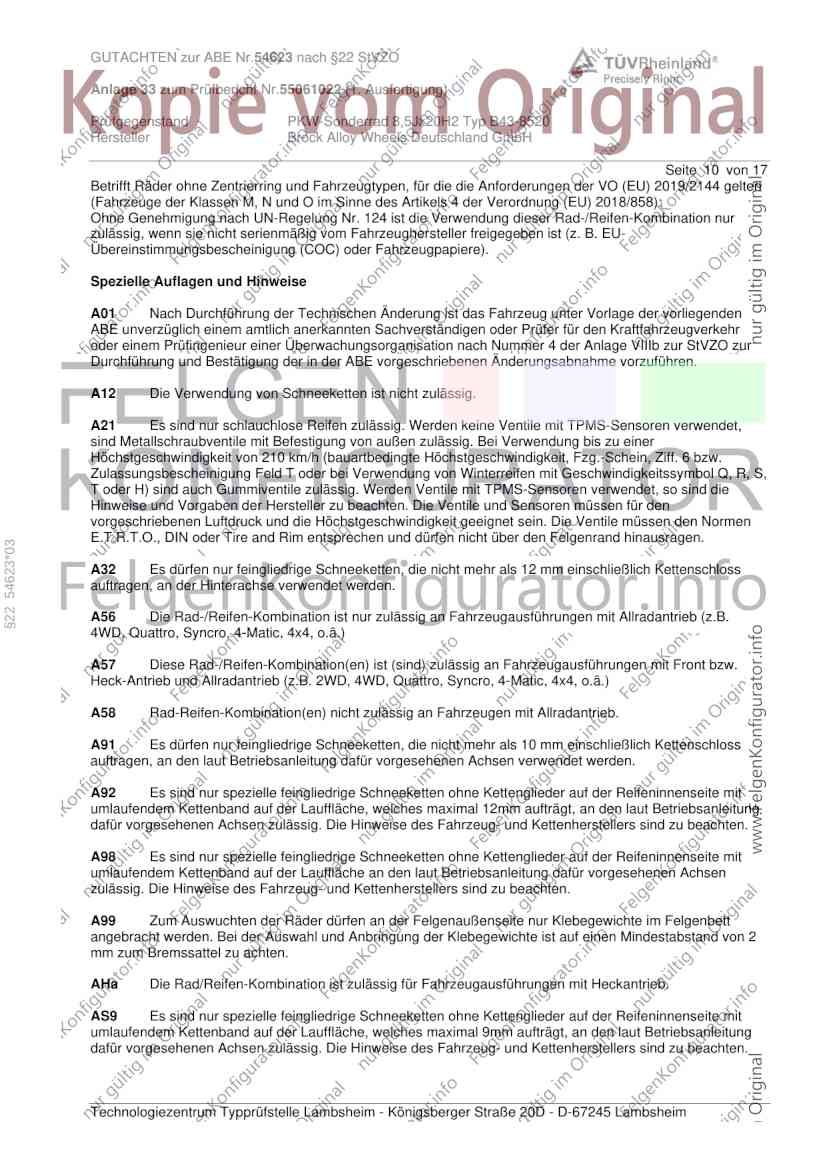

Seite 10 von 17
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S,
T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile müssen den Normen
E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Felgenrand hinausragen.
§22 54623*03
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A92 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 12mm aufträgt, an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen Achsen
zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand von 2
mm zum Bremssattel zu achten.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
AS9 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 9mm aufträgt, an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54623 nach §22 StVZO
Anlage 33 zum Prüfbericht Nr.55061022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B43-8520
Hersteller Brock Alloy Wheels Deutschland GmbH

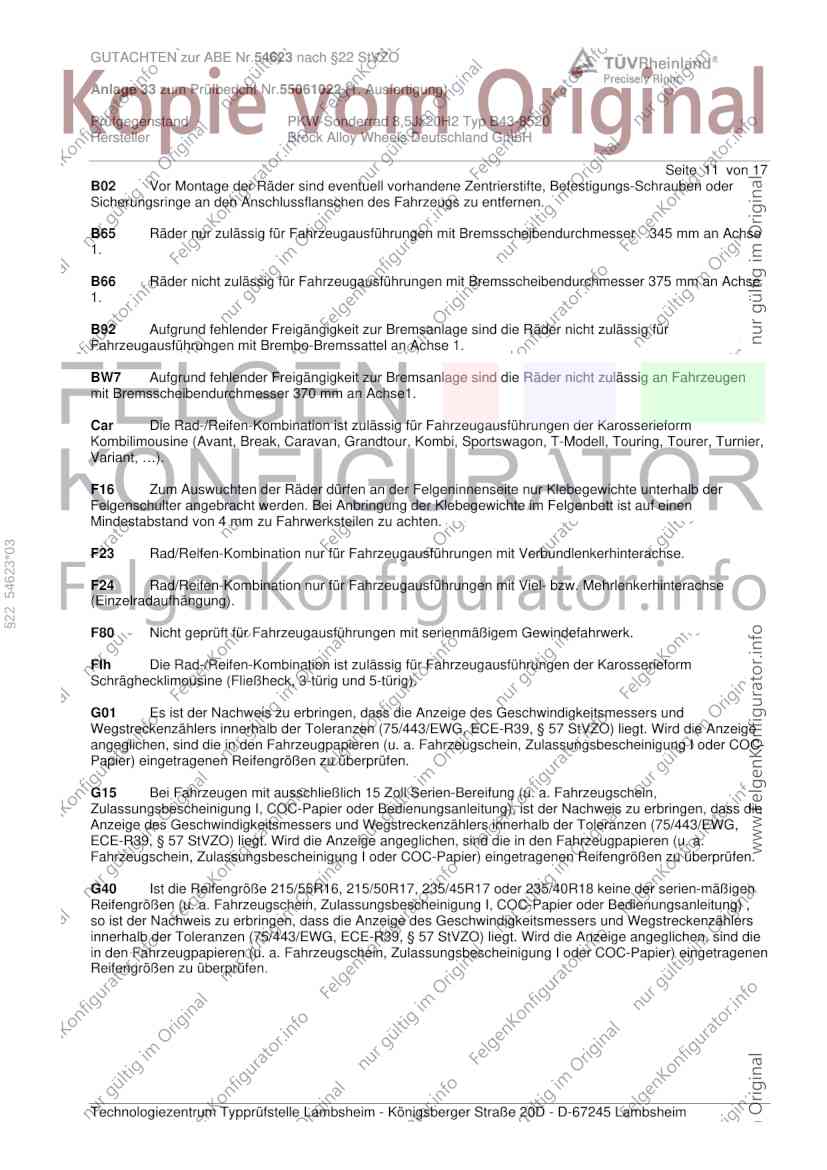

Seite 11 von 17
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B65 Räder nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 345 mm an Achse
1.
B66 Räder nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 375 mm an Achse
1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 4 mm zu Fahrwerksteilen zu achten.
§22 54623*03
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F80 Nicht geprüft für Fahrzeugausführungen mit serienmäßigem Gewindefahrwerk.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-mäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ,
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54623 nach §22 StVZO
Anlage 33 zum Prüfbericht Nr.55061022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B43-8520
Hersteller Brock Alloy Wheels Deutschland GmbH

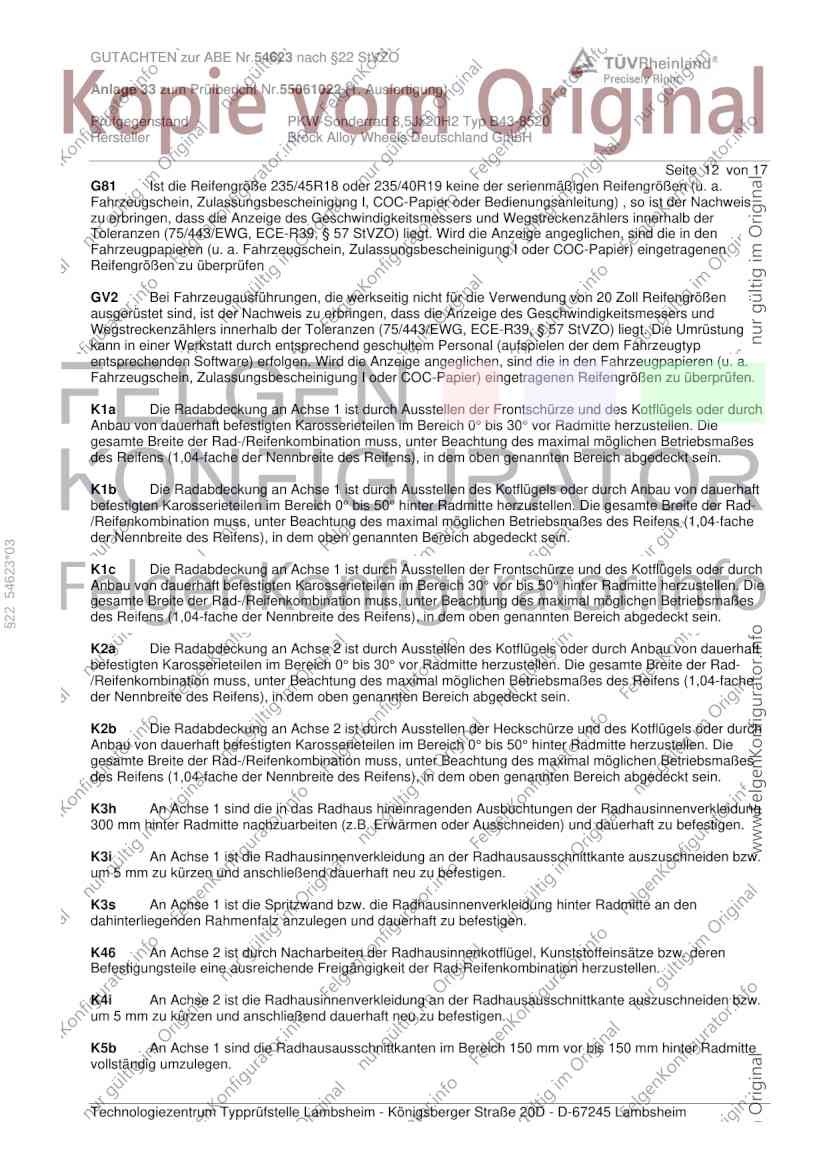

Seite 12 von 17
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis
zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen
GV2 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 20 Zoll Reifengrößen
ausgerüstet sind, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Die Umrüstung
kann in einer Werkstatt durch entsprechend geschultem Personal (aufspielen der dem Fahrzeugtyp
entsprechenden Software) erfolgen. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
§22 54623*03
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenverkleidung
300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54623 nach §22 StVZO
Anlage 33 zum Prüfbericht Nr.55061022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B43-8520
Hersteller Brock Alloy Wheels Deutschland GmbH

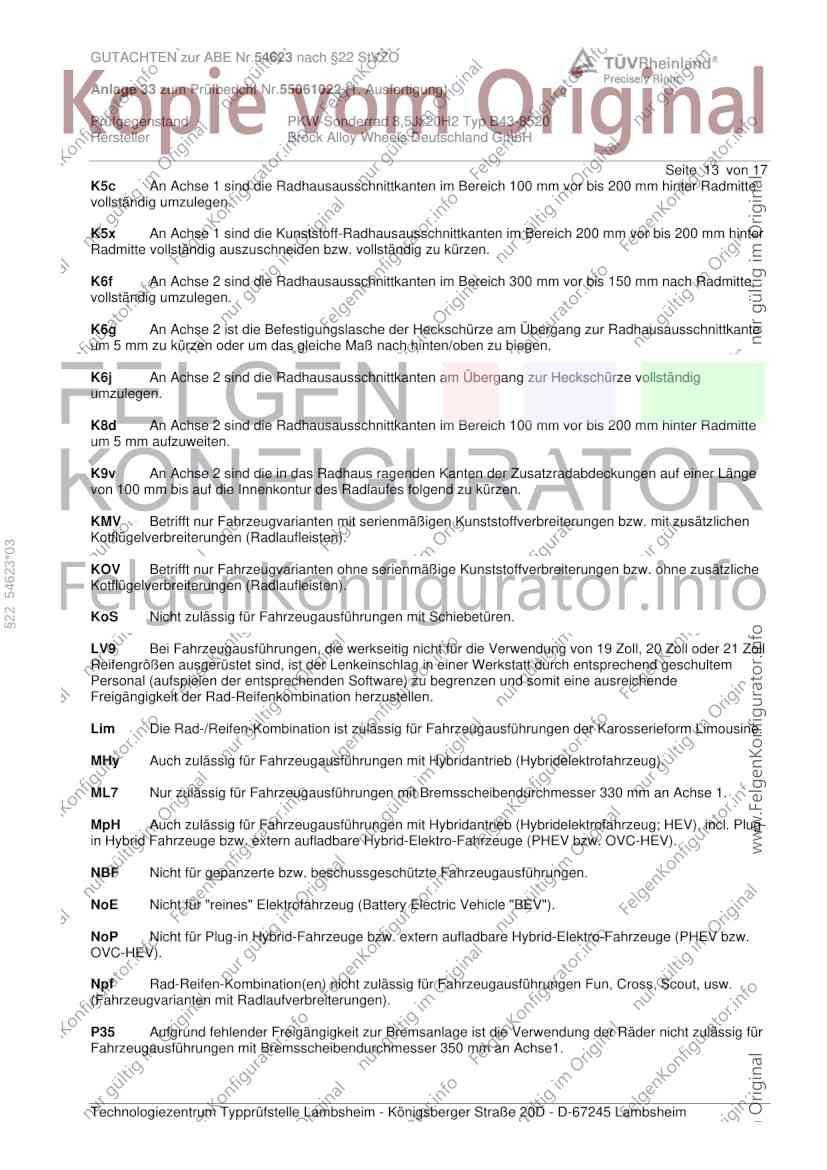

Seite 13 von 17
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
§22 54623*03
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder 21 Zoll
Reifengrößen ausgerüstet sind, ist der Lenkeinschlag in einer Werkstatt durch entsprechend geschultem
Personal (aufspielen der entsprechenden Software) zu begrenzen und somit eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
ML7 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 330 mm an Achse 1.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout, usw.
(Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54623 nach §22 StVZO
Anlage 33 zum Prüfbericht Nr.55061022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B43-8520
Hersteller Brock Alloy Wheels Deutschland GmbH

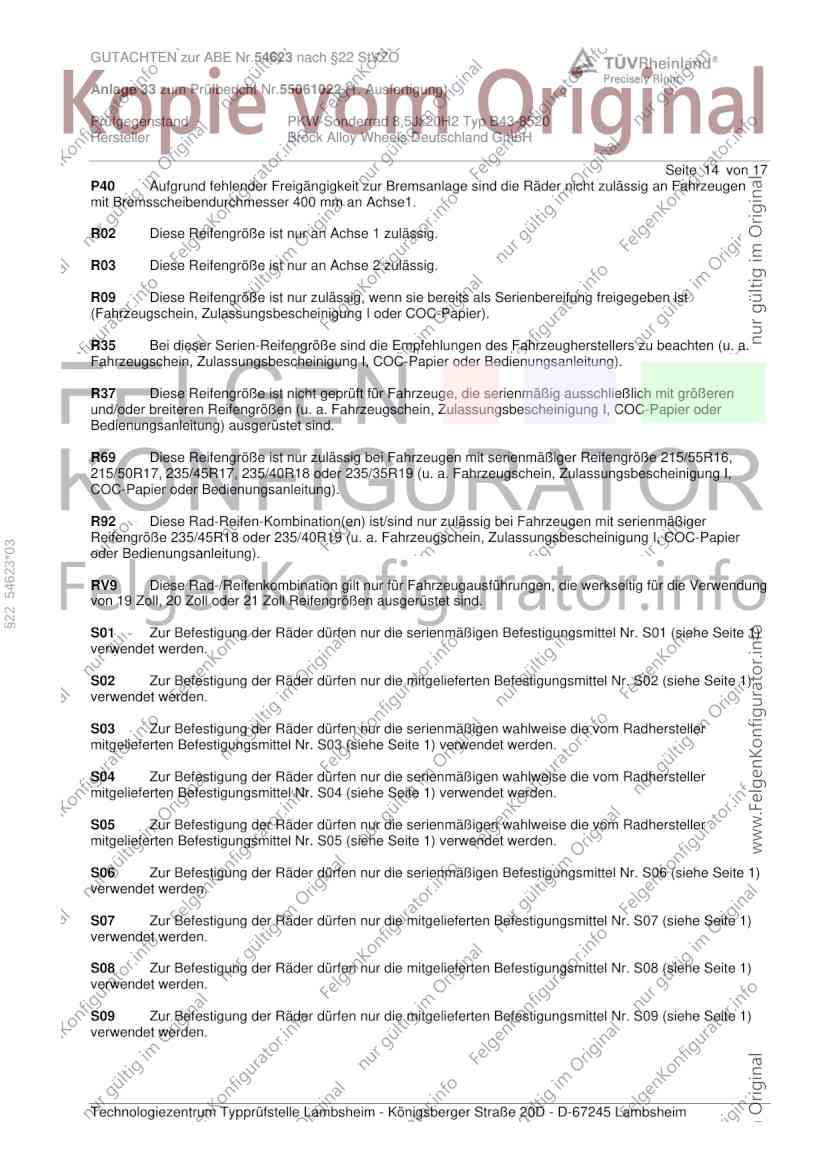

Seite 14 von 17
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 400 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/55R16,
215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
§22 54623*03
oder Bedienungsanleitung).
RV9 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen, die werkseitig für die Verwendung
von 19 Zoll, 20 Zoll oder 21 Zoll Reifengrößen ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen wahlweise die vom Radhersteller
mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen wahlweise die vom Radhersteller
mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen wahlweise die vom Radhersteller
mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54623 nach §22 StVZO
Anlage 33 zum Prüfbericht Nr.55061022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B43-8520
Hersteller Brock Alloy Wheels Deutschland GmbH

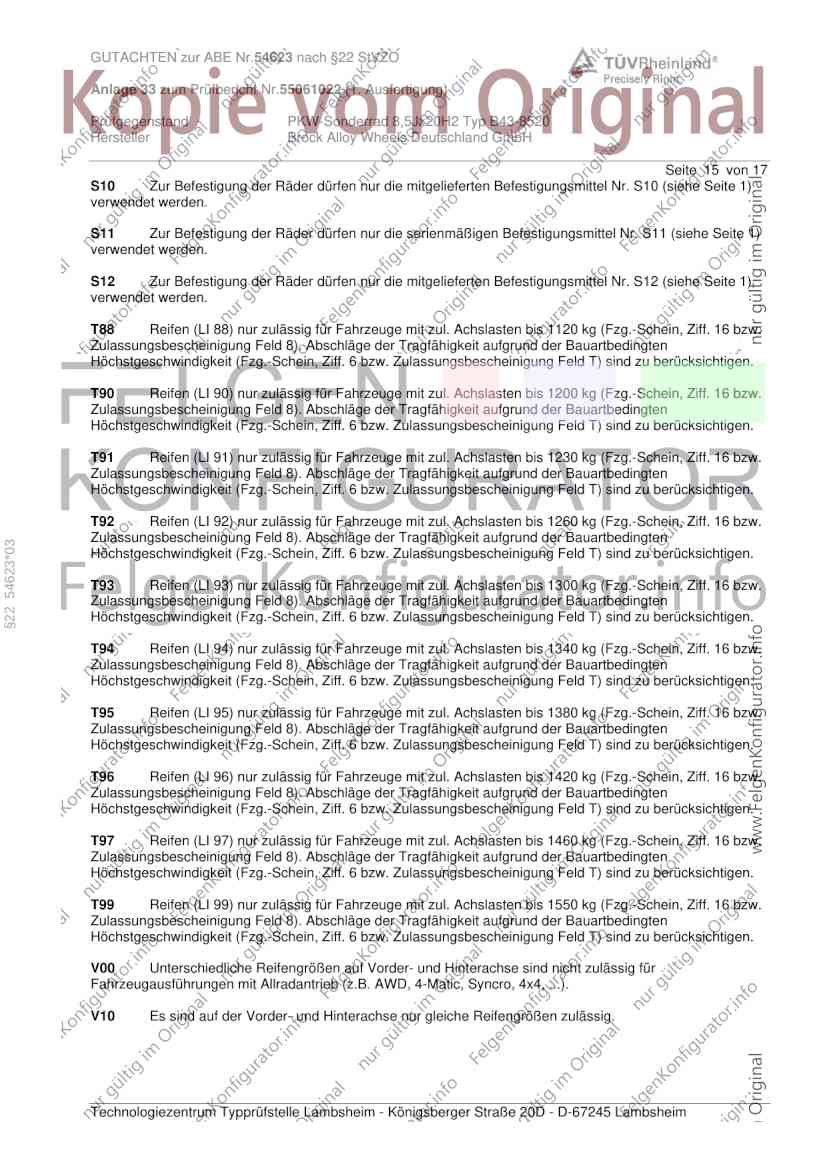

Seite 15 von 17
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe Seite 1)
verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S11 (siehe Seite 1)
verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe Seite 1)
verwendet werden.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 54623*03
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V10 Es sind auf der Vorder- und Hinterachse nur gleiche Reifengrößen zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54623 nach §22 StVZO
Anlage 33 zum Prüfbericht Nr.55061022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B43-8520
Hersteller Brock Alloy Wheels Deutschland GmbH

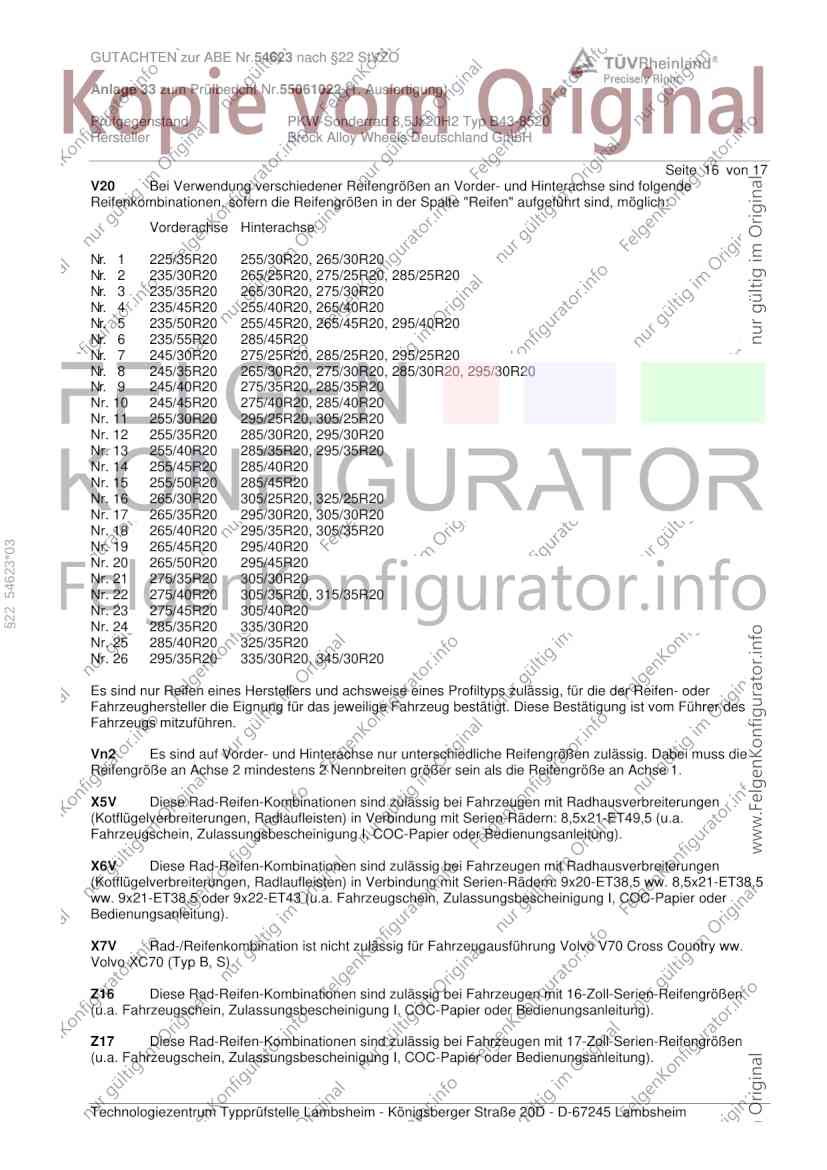

Seite 16 von 17
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 235/55R20 285/45R20
Nr. 7 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 8 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 9 245/40R20 275/35R20, 285/35R20
Nr. 10 245/45R20 275/40R20, 285/40R20
Nr. 11 255/30R20 295/25R20, 305/25R20
Nr. 12 255/35R20 285/30R20, 295/30R20
Nr. 13 255/40R20 285/35R20, 295/35R20
Nr. 14 255/45R20 285/40R20
Nr. 15 255/50R20 285/45R20
Nr. 16 265/30R20 305/25R20, 325/25R20
Nr. 17 265/35R20 295/30R20, 305/30R20
Nr. 18 265/40R20 295/35R20, 305/35R20
Nr. 19 265/45R20 295/40R20
§22 54623*03
Nr. 20 265/50R20 295/45R20
Nr. 21 275/35R20 305/30R20
Nr. 22 275/40R20 305/35R20, 315/35R20
Nr. 23 275/45R20 305/40R20
Nr. 24 285/35R20 335/30R20
Nr. 25 285/40R20 325/35R20
Nr. 26 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss die
Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-ET38,5
ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country ww.
Volvo XC70 (Typ B, S).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54623 nach §22 StVZO
Anlage 33 zum Prüfbericht Nr.55061022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ B43-8520
Hersteller Brock Alloy Wheels Deutschland GmbH

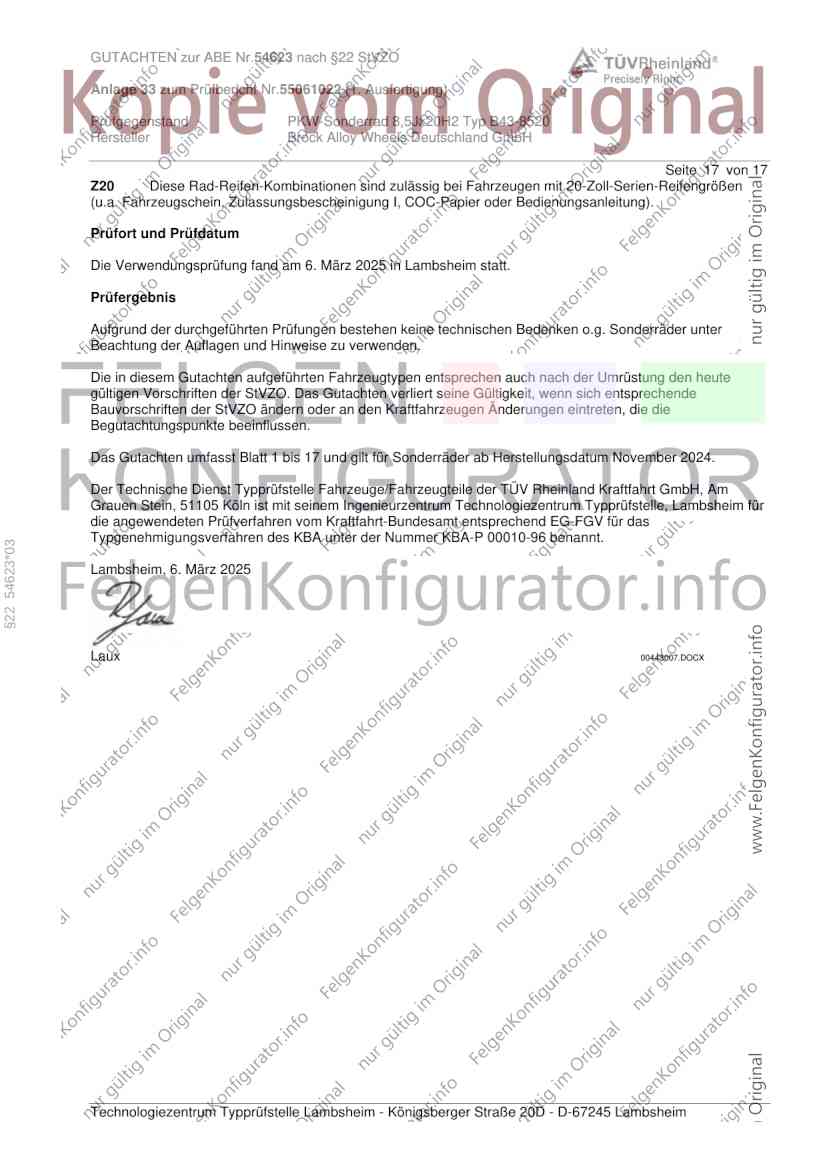

Seite 17 von 17
Z20 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 20-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 6. März 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum November 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§22 54623*03
Lambsheim, 6. März 2025
Laux 00443007.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
