GUTACHTEN zur ABE Nr. 54587 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55053822 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ B43-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

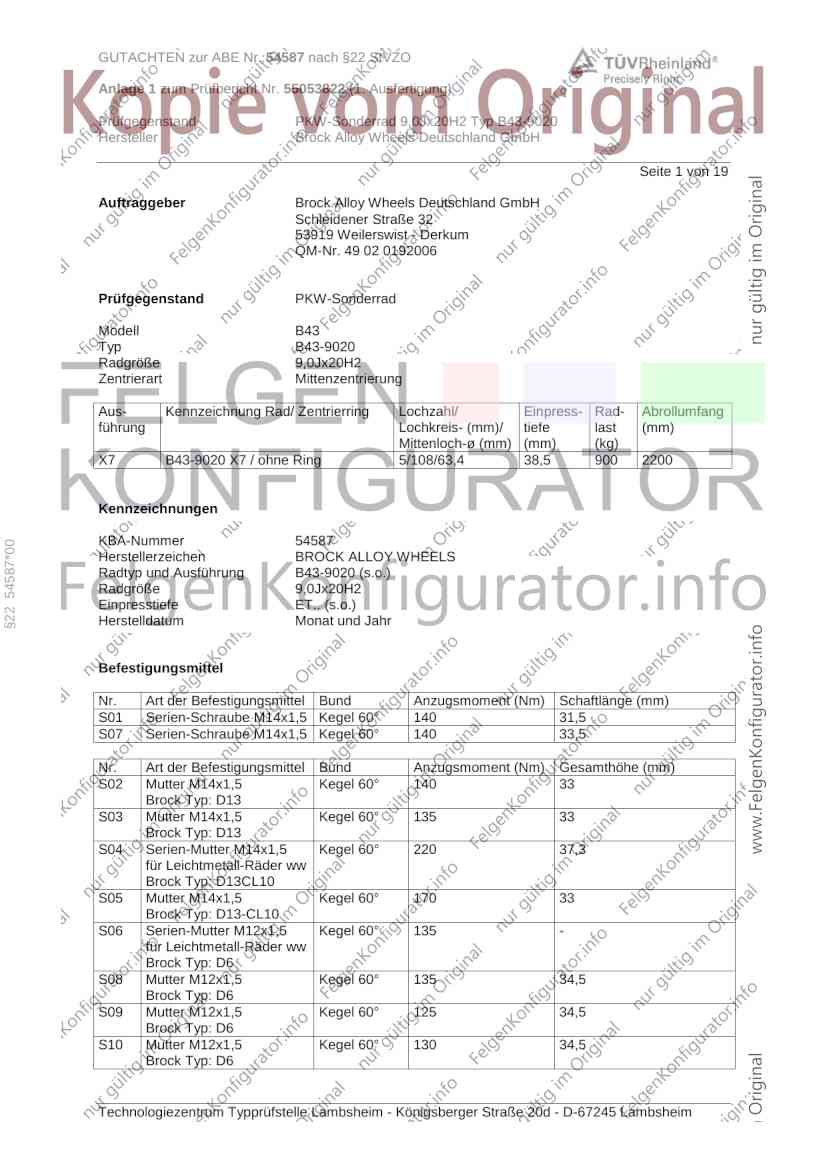

Seite 1 von 19
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0192006
Prüfgegenstand PKW-Sonderrad
Modell B43
Typ B43-9020
Radgröße 9,0Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
X7 B43-9020 X7 / ohne Ring 5/108/63,4 38,5 900 2200
Kennzeichnungen
KBA-Nummer 54587
§22 54587*00
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B43-9020 (s.o.)
Radgröße 9,0Jx20H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serien-Schraube M14x1,5 Kegel 60° 140 31,5
S07 Serien-Schraube M14x1,5 Kegel 60° 140 33,5
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Gesamthöhe (mm)
S02 Mutter M14x1,5 Kegel 60° 140 33
Brock Typ: D13
S03 Mutter M14x1,5 Kegel 60° 135 33
Brock Typ: D13
S04 Serien-Mutter M14x1,5 Kegel 60° 220 37,3
für Leichtmetall-Räder ww
Brock Typ: D13CL10
S05 Mutter M14x1,5 Kegel 60° 170 33
Brock Typ: D13-CL10
S06 Serien-Mutter M12x1,5 Kegel 60° 135 -
für Leichtmetall-Räder ww
Brock Typ: D6
S08 Mutter M12x1,5 Kegel 60° 135 34,5
Brock Typ: D6
S09 Mutter M12x1,5 Kegel 60° 125 34,5
Brock Typ: D6
S10 Mutter M12x1,5 Kegel 60° 130 34,5
Brock Typ: D6
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54587 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55053822 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ B43-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

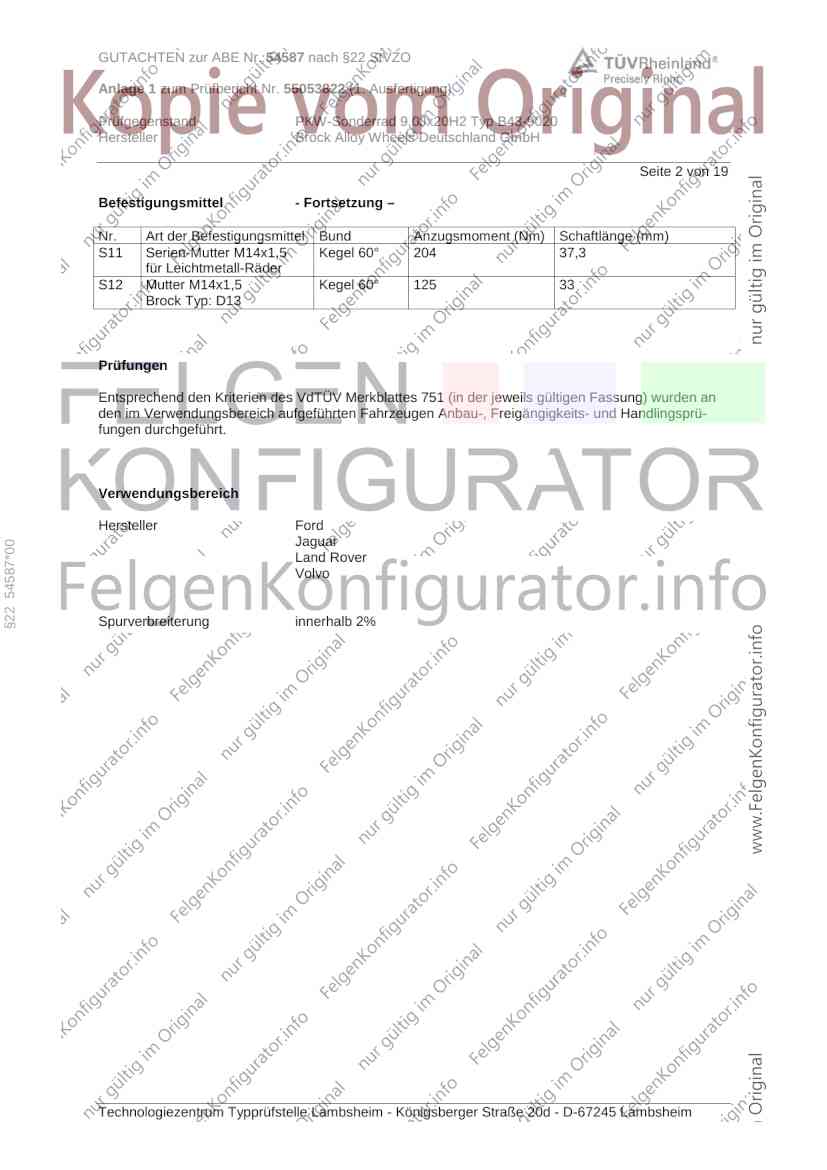

Seite 2 von 19
Befestigungsmittel - Fortsetzung –
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S11 Serien-Mutter M14x1,5 Kegel 60° 204 37,3
für Leichtmetall-Räder
S12 Mutter M14x1,5 Kegel 60° 125 33
Brock Typ: D13
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
§22 54587*00
Land Rover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54587 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55053822 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ B43-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

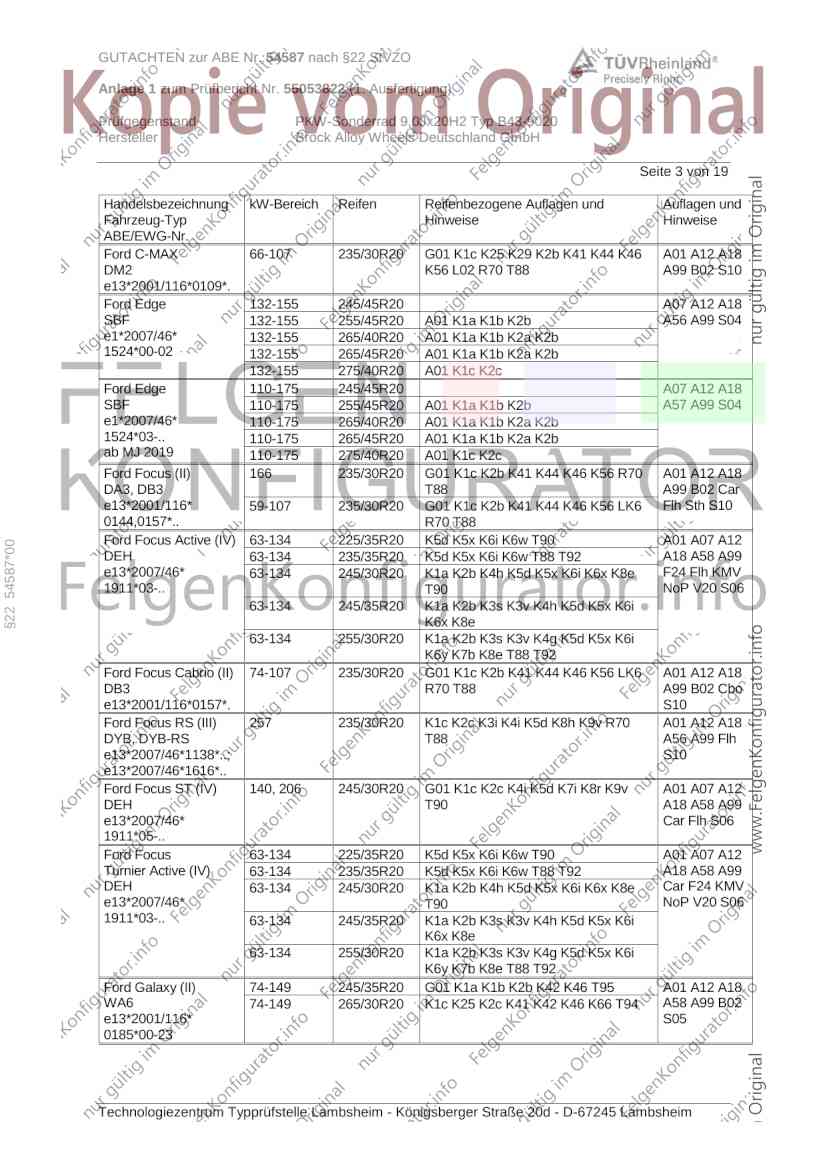

Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 235/30R20 G01 K1c K25 K29 K2b K41 K44 K46 A01 A12 A18
DM2 K56 L02 R70 T88 A99 B02 S10
e13*2001/116*0109*.
Ford Edge 132-155 245/45R20 A07 A12 A18
SBF 132-155 255/45R20 A01 K1a K1b K2b A56 A99 S04
e1*2007/46* 132-155 265/40R20 A01 K1a K1b K2a K2b
1524*00-02 132-155 265/45R20 A01 K1a K1b K2a K2b
132-155 275/40R20 A01 K1c K2c
Ford Edge 110-175 245/45R20 A07 A12 A18
SBF 110-175 255/45R20 A01 K1a K1b K2b A57 A99 S04
e1*2007/46* 110-175 265/40R20 A01 K1a K1b K2a K2b
1524*03-.. 110-175 265/45R20 A01 K1a K1b K2a K2b
ab MJ 2019 110-175 275/40R20 A01 K1c K2c
Ford Focus (II) 166 235/30R20 G01 K1c K2b K41 K44 K46 K56 R70 A01 A12 A18
DA3, DB3 T88 A99 B02 Car
e13*2001/116* 59-107 235/30R20 G01 K1c K2b K41 K44 K46 K56 LK6 Flh Sth S10
0144,0157*.. R70 T88
Ford Focus Active (IV) 63-134 225/35R20 K5d K5x K6i K6w T90 A01 A07 A12
§22 54587*00
DEH 63-134 235/35R20 K5d K5x K6i K6w T88 T92 A18 A58 A99
e13*2007/46* 63-134 245/30R20 K1a K2b K4h K5d K5x K6i K6x K8e F24 Flh KMV
1911*03-.. T90 NoP V20 S06
63-134 245/35R20 K1a K2b K3s K3v K4h K5d K5x K6i
K6x K8e
63-134 255/30R20 K1a K2b K3s K3v K4g K5d K5x K6i
K6y K7b K8e T88 T92
Ford Focus Cabrio (II) 74-107 235/30R20 G01 K1c K2b K41 K44 K46 K56 LK6 A01 A12 A18
DB3 R70 T88 A99 B02 Cbo
e13*2001/116*0157*. S10
Ford Focus RS (III) 257 235/30R20 K1c K2c K3i K4i K5d K8h K9v R70 A01 A12 A18
DYB, DYB-RS T88 A56 A99 Flh
e13*2007/46*1138*..; S10
e13*2007/46*1616*..
Ford Focus ST (IV) 140, 206 245/30R20 G01 K1c K2c K4i K5d K7i K8r K9v A01 A07 A12
DEH T90 A18 A58 A99
e13*2007/46* Car Flh S06
1911*05-..
Ford Focus 63-134 225/35R20 K5d K5x K6i K6w T90 A01 A07 A12
Turnier Active (IV) 63-134 235/35R20 K5d K5x K6i K6w T88 T92 A18 A58 A99
DEH 63-134 245/30R20 K1a K2b K4h K5d K5x K6i K6x K8e Car F24 KMV
e13*2007/46* T90 NoP V20 S06
1911*03-.. 63-134 245/35R20 K1a K2b K3s K3v K4h K5d K5x K6i
K6x K8e
63-134 255/30R20 K1a K2b K3s K3v K4g K5d K5x K6i
K6y K7b K8e T88 T92
Ford Galaxy (II) 74-149 245/35R20 G01 K1a K1b K2b K42 K46 T95 A01 A12 A18
WA6 74-149 265/30R20 K1c K25 K2c K41 K42 K46 K66 T94 A58 A99 B02
e13*2001/116* S05
0185*00-23
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54587 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55053822 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ B43-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

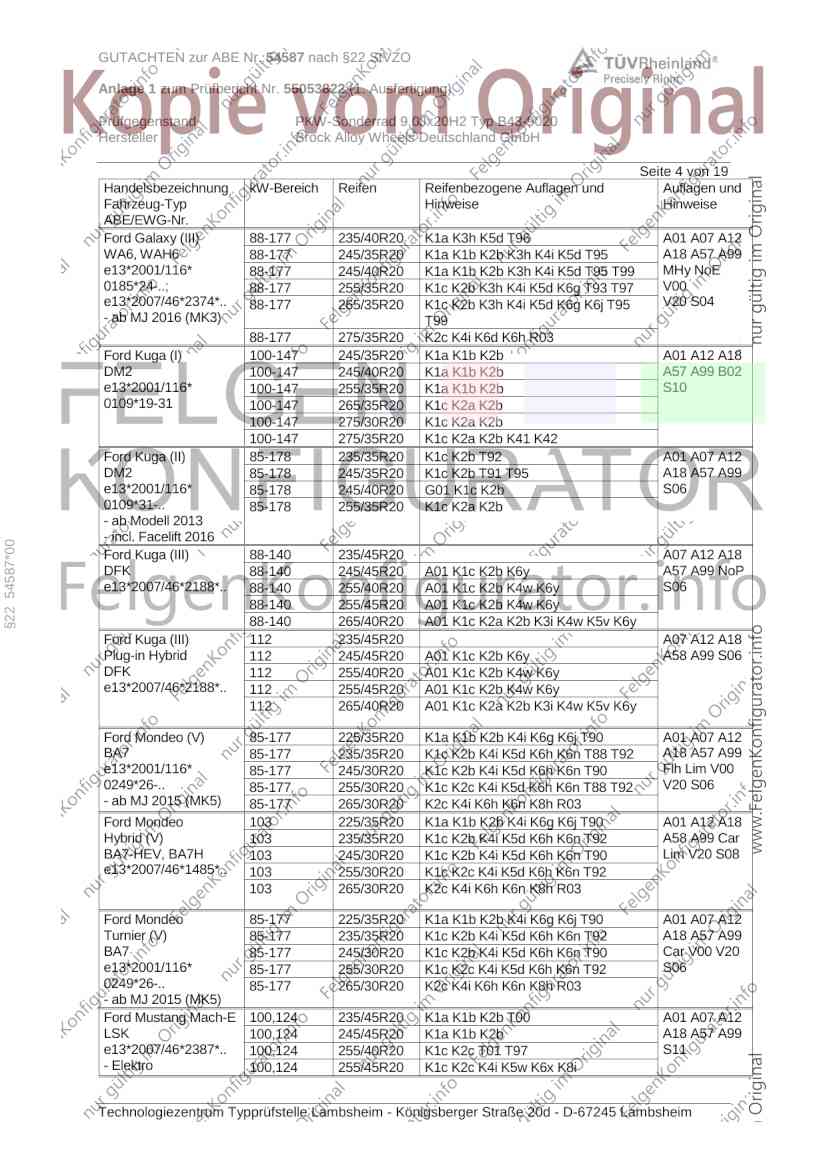

Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Galaxy (III) 88-177 235/40R20 K1a K3h K5d T96 A01 A07 A12
WA6, WAH6 88-177 245/35R20 K1a K1b K2b K3h K4i K5d T95 A18 A57 A99
e13*2001/116* 88-177 245/40R20 K1a K1b K2b K3h K4i K5d T95 T99 MHy NoE
0185*24-..; 88-177 255/35R20 K1c K2b K3h K4i K5d K6g T93 T97 V00
e13*2007/46*2374*.. 88-177 265/35R20 K1c K2b K3h K4i K5d K6g K6j T95 V20 S04
- ab MJ 2016 (MK3) T99
88-177 275/35R20 K2c K4i K6d K6h R03
Ford Kuga (I) 100-147 245/35R20 K1a K1b K2b A01 A12 A18
DM2 100-147 245/40R20 K1a K1b K2b A57 A99 B02
e13*2001/116* 100-147 255/35R20 K1a K1b K2b S10
0109*19-31 100-147 265/35R20 K1c K2a K2b
100-147 275/30R20 K1c K2a K2b
100-147 275/35R20 K1c K2a K2b K41 K42
Ford Kuga (II) 85-178 235/35R20 K1c K2b T92 A01 A07 A12
DM2 85-178 245/35R20 K1c K2b T91 T95 A18 A57 A99
e13*2001/116* 85-178 245/40R20 G01 K1c K2b S06
0109*31-.. 85-178 255/35R20 K1c K2a K2b
- ab Modell 2013
- incl. Facelift 2016
§22 54587*00
Ford Kuga (III) 88-140 235/45R20 A07 A12 A18
DFK 88-140 245/45R20 A01 K1c K2b K6y A57 A99 NoP
e13*2007/46*2188*.. 88-140 255/40R20 A01 K1c K2b K4w K6y S06
88-140 255/45R20 A01 K1c K2b K4w K6y
88-140 265/40R20 A01 K1c K2a K2b K3i K4w K5v K6y
Ford Kuga (III) 112 235/45R20 A07 A12 A18
Plug-in Hybrid 112 245/45R20 A01 K1c K2b K6y A58 A99 S06
DFK 112 255/40R20 A01 K1c K2b K4w K6y
e13*2007/46*2188*.. 112 255/45R20 A01 K1c K2b K4w K6y
112 265/40R20 A01 K1c K2a K2b K3i K4w K5v K6y
Ford Mondeo (V) 85-177 225/35R20 K1a K1b K2b K4i K6g K6j T90 A01 A07 A12
BA7 85-177 235/35R20 K1c K2b K4i K5d K6h K6n T88 T92 A18 A57 A99
e13*2001/116* 85-177 245/30R20 K1c K2b K4i K5d K6h K6n T90 Flh Lim V00
0249*26-.. 85-177 255/30R20 K1c K2c K4i K5d K6h K6n T88 T92 V20 S06
- ab MJ 2015 (MK5) 85-177 265/30R20 K2c K4i K6h K6n K8h R03
Ford Mondeo 103 225/35R20 K1a K1b K2b K4i K6g K6j T90 A01 A12 A18
Hybrid (V) 103 235/35R20 K1c K2b K4i K5d K6h K6n T92 A58 A99 Car
BA7-HEV, BA7H 103 245/30R20 K1c K2b K4i K5d K6h K6n T90 Lim V20 S08
e13*2007/46*1485*.. 103 255/30R20 K1c K2c K4i K5d K6h K6n T92
103 265/30R20 K2c K4i K6h K6n K8h R03
Ford Mondeo 85-177 225/35R20 K1a K1b K2b K4i K6g K6j T90 A01 A07 A12
Turnier (V) 85-177 235/35R20 K1c K2b K4i K5d K6h K6n T92 A18 A57 A99
BA7 85-177 245/30R20 K1c K2b K4i K5d K6h K6n T90 Car V00 V20
e13*2001/116* 85-177 255/30R20 K1c K2c K4i K5d K6h K6n T92 S06
0249*26-.. 85-177 265/30R20 K2c K4i K6h K6n K8h R03
- ab MJ 2015 (MK5)
Ford Mustang Mach-E 100,124 235/45R20 K1a K1b K2b T00 A01 A07 A12
LSK 100,124 245/45R20 K1a K1b K2b A18 A57 A99
e13*2007/46*2387*.. 100,124 255/40R20 K1c K2c T01 T97 S11
- Elektro 100,124 255/45R20 K1c K2c K4i K5w K6x K8i
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54587 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55053822 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ B43-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

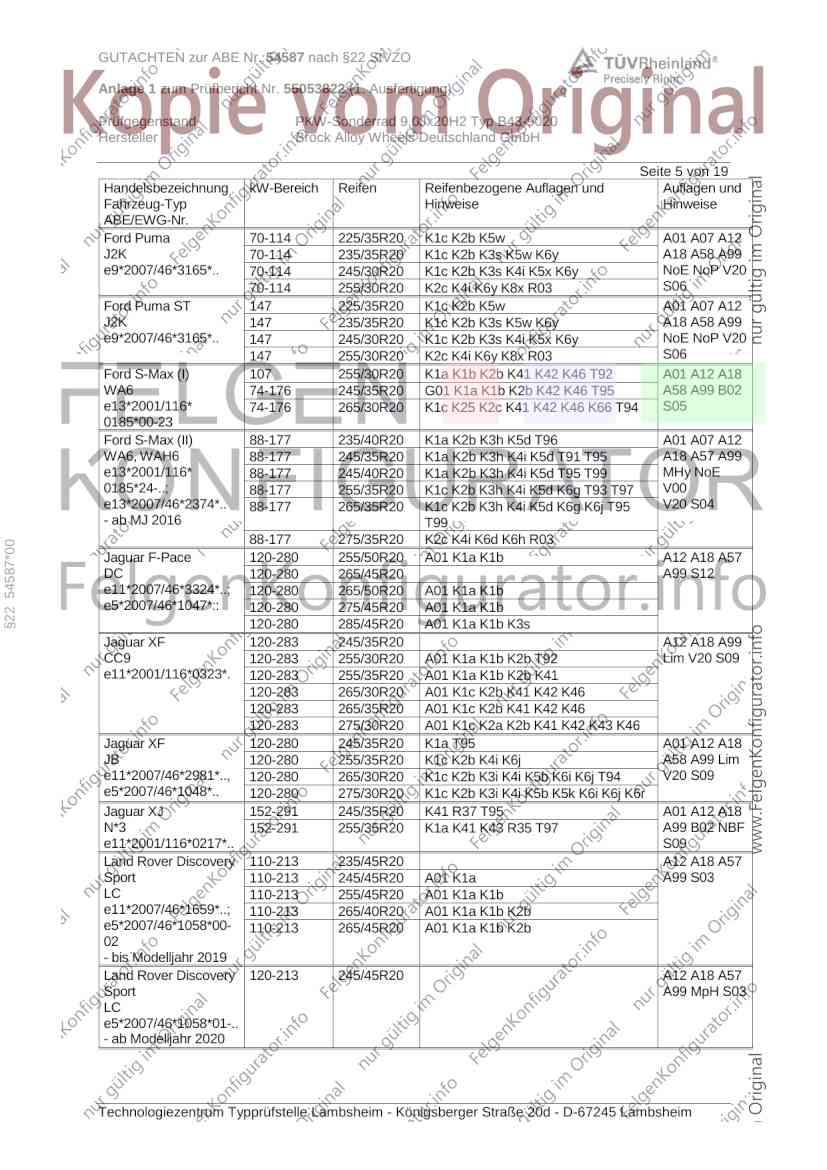

Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Puma 70-114 225/35R20 K1c K2b K5w A01 A07 A12
J2K 70-114 235/35R20 K1c K2b K3s K5w K6y A18 A58 A99
e9*2007/46*3165*.. 70-114 245/30R20 K1c K2b K3s K4i K5x K6y NoE NoP V20
70-114 255/30R20 K2c K4i K6y K8x R03 S06
Ford Puma ST 147 225/35R20 K1c K2b K5w A01 A07 A12
J2K 147 235/35R20 K1c K2b K3s K5w K6y A18 A58 A99
e9*2007/46*3165*.. 147 245/30R20 K1c K2b K3s K4i K5x K6y NoE NoP V20
147 255/30R20 K2c K4i K6y K8x R03 S06
Ford S-Max (I) 107 255/30R20 K1a K1b K2b K41 K42 K46 T92 A01 A12 A18
WA6 74-176 245/35R20 G01 K1a K1b K2b K42 K46 T95 A58 A99 B02
e13*2001/116* 74-176 265/30R20 K1c K25 K2c K41 K42 K46 K66 T94 S05
0185*00-23
Ford S-Max (II) 88-177 235/40R20 K1a K2b K3h K5d T96 A01 A07 A12
WA6, WAH6 88-177 245/35R20 K1a K2b K3h K4i K5d T91 T95 A18 A57 A99
e13*2001/116* 88-177 245/40R20 K1a K2b K3h K4i K5d T95 T99 MHy NoE
0185*24-..; 88-177 255/35R20 K1c K2b K3h K4i K5d K6g T93 T97 V00
e13*2007/46*2374*.. 88-177 265/35R20 K1c K2b K3h K4i K5d K6g K6j T95 V20 S04
- ab MJ 2016 T99
88-177 275/35R20 K2c K4i K6d K6h R03
§22 54587*00
Jaguar F-Pace 120-280 255/50R20 A01 K1a K1b A12 A18 A57
DC 120-280 265/45R20 A99 S12
e11*2007/46*3324*..; 120-280 265/50R20 A01 K1a K1b
e5*2007/46*1047*:: 120-280 275/45R20 A01 K1a K1b
120-280 285/45R20 A01 K1a K1b K3s
Jaguar XF 120-283 245/35R20 A12 A18 A99
CC9 120-283 255/30R20 A01 K1a K1b K2b T92 Lim V20 S09
e11*2001/116*0323*. 120-283 255/35R20 A01 K1a K1b K2b K41
120-283 265/30R20 A01 K1c K2b K41 K42 K46
120-283 265/35R20 A01 K1c K2b K41 K42 K46
120-283 275/30R20 A01 K1c K2a K2b K41 K42 K43 K46
Jaguar XF 120-280 245/35R20 K1a T95 A01 A12 A18
JB 120-280 255/35R20 K1c K2b K4i K6j A58 A99 Lim
e11*2007/46*2981*.., 120-280 265/30R20 K1c K2b K3i K4i K5b K6i K6j T94 V20 S09
e5*2007/46*1048*.. 120-280 275/30R20 K1c K2b K3i K4i K5b K5k K6i K6j K6r
Jaguar XJ 152-291 245/35R20 K41 R37 T95 A01 A12 A18
N*3 152-291 255/35R20 K1a K41 K43 R35 T97 A99 B02 NBF
e11*2001/116*0217*.. S09
Land Rover Discovery 110-213 235/45R20 A12 A18 A57
Sport 110-213 245/45R20 A01 K1a A99 S03
LC 110-213 255/45R20 A01 K1a K1b
e11*2007/46*1659*..; 110-213 265/40R20 A01 K1a K1b K2b
e5*2007/46*1058*00- 110-213 265/45R20 A01 K1a K1b K2b
02
- bis Modelljahr 2019
Land Rover Discovery 120-213 245/45R20 A12 A18 A57
Sport A99 MpH S03
LC
e5*2007/46*1058*01-..
- ab Modelljahr 2020
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54587 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55053822 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ B43-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

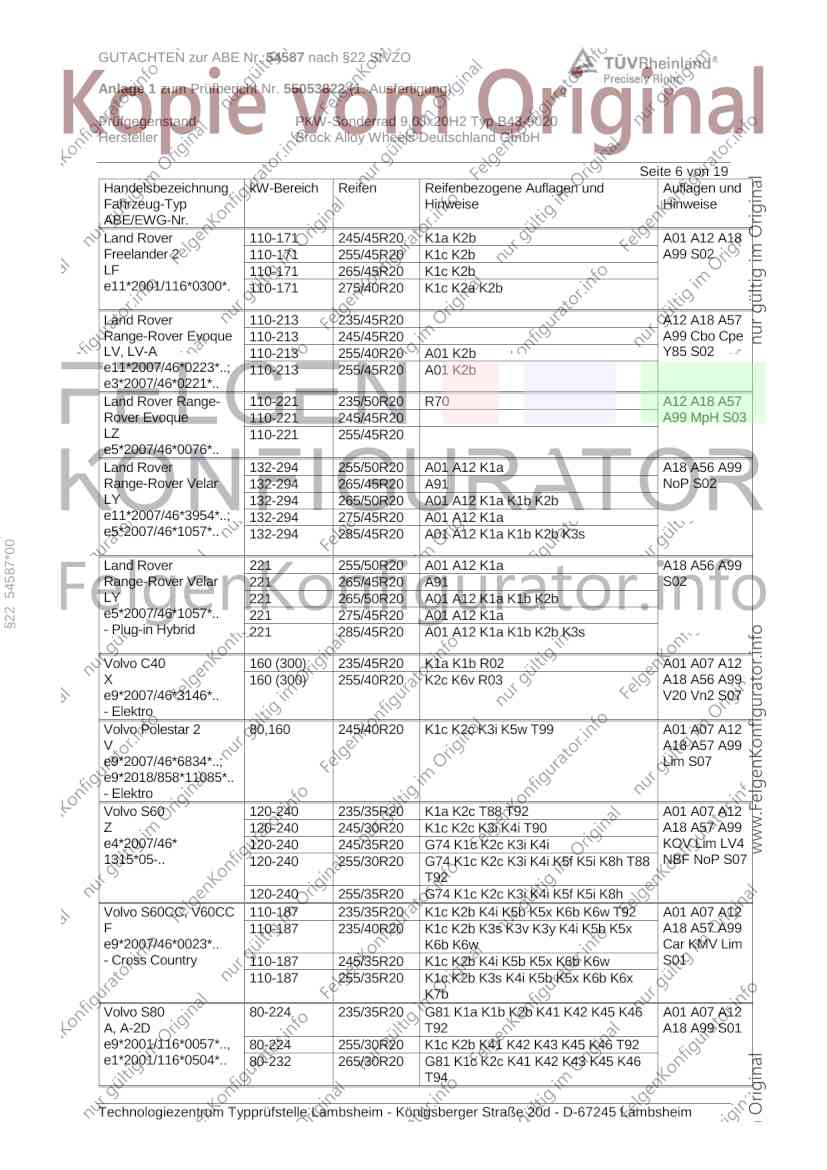

Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover 110-171 245/45R20 K1a K2b A01 A12 A18
Freelander 2 110-171 255/45R20 K1c K2b A99 S02
LF 110-171 265/45R20 K1c K2b
e11*2001/116*0300*. 110-171 275/40R20 K1c K2a K2b
Land Rover 110-213 235/45R20 A12 A18 A57
Range-Rover Evoque 110-213 245/45R20 A99 Cbo Cpe
LV, LV-A 110-213 255/40R20 A01 K2b Y85 S02
e11*2007/46*0223*..; 110-213 255/45R20 A01 K2b
e3*2007/46*0221*..
Land Rover Range- 110-221 235/50R20 R70 A12 A18 A57
Rover Evoque 110-221 245/45R20 A99 MpH S03
LZ 110-221 255/45R20
e5*2007/46*0076*..
Land Rover 132-294 255/50R20 A01 A12 K1a A18 A56 A99
Range-Rover Velar 132-294 265/45R20 A91 NoP S02
LY 132-294 265/50R20 A01 A12 K1a K1b K2b
e11*2007/46*3954*..; 132-294 275/45R20 A01 A12 K1a
e5*2007/46*1057*.. 132-294 285/45R20 A01 A12 K1a K1b K2b K3s
§22 54587*00
Land Rover 221 255/50R20 A01 A12 K1a A18 A56 A99
Range-Rover Velar 221 265/45R20 A91 S02
LY 221 265/50R20 A01 A12 K1a K1b K2b
e5*2007/46*1057*.. 221 275/45R20 A01 A12 K1a
- Plug-in Hybrid 221 285/45R20 A01 A12 K1a K1b K2b K3s
Volvo C40 160 (300) 235/45R20 K1a K1b R02 A01 A07 A12
X 160 (300) 255/40R20 K2c K6v R03 A18 A56 A99
e9*2007/46*3146*.. V20 Vn2 S07
- Elektro
Volvo Polestar 2 80,160 245/40R20 K1c K2c K3i K5w T99 A01 A07 A12
V A18 A57 A99
e9*2007/46*6834*..; Lim S07
e9*2018/858*11085*..
- Elektro
Volvo S60 120-240 235/35R20 K1a K2c T88 T92 A01 A07 A12
Z 120-240 245/30R20 K1c K2c K3i K4i T90 A18 A57 A99
e4*2007/46* 120-240 245/35R20 G74 K1c K2c K3i K4i KOV Lim LV4
1315*05-.. 120-240 255/30R20 G74 K1c K2c K3i K4i K5f K5i K8h T88 NBF NoP S07
T92
120-240 255/35R20 G74 K1c K2c K3i K4i K5f K5i K8h
Volvo S60CC, V60CC 110-187 235/35R20 K1c K2b K4i K5b K5x K6b K6w T92 A01 A07 A12
F 110-187 235/40R20 K1c K2b K3s K3v K3y K4i K5b K5x A18 A57 A99
e9*2007/46*0023*.. K6b K6w Car KMV Lim
- Cross Country 110-187 245/35R20 K1c K2b K4i K5b K5x K6b K6w S01
110-187 255/35R20 K1c K2b K3s K4i K5b K5x K6b K6x
K7b
Volvo S80 80-224 235/35R20 G81 K1a K1b K2b K41 K42 K45 K46 A01 A07 A12
A, A-2D T92 A18 A99 S01
e9*2001/116*0057*.., 80-224 255/30R20 K1c K2b K41 K42 K43 K45 K46 T92
e1*2001/116*0504*.. 80-232 265/30R20 G81 K1c K2c K41 K42 K43 K45 K46
T94
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54587 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55053822 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ B43-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S90, V90 110-187 235/35R20 R37 T92 A07 A12 A18
P 110-240 245/35R20 A01 K1a K2a K2b K3i K5d T91 T95 A57 A99 Car
e4*2007/46*1067*.. 110-240 255/30R20 A01 K1a K1b K2c K3i K5d LV9 T92 KOV Lim NBF
110-240 255/35R20 A01 K1a K1b K2c K3i K5d LV9 NoP V00 V20
110-240 265/30R20 A01 K1c K2c K3i K4i K5d K7d LV9 S07
T94
110-240 265/35R20 A01 G01 K1c K2c K3i K4i K5d K7d
LV9
110-240 275/30R20 A01 K1c K2c K3i K4i K5d K7d LV9
Volvo S90, V90 -T6/T8 186-235 245/35R20 K1a K2a K2b K3i K5d T95 A01 A07 A12
P 186-235 245/40R20 G74 K1a K2a K2b K3i K5d T95 T99 A18 A56 A99
e4*2007/46*1067*.. 186-235 255/35R20 K1a K1b K2c K3i K5d LV9 T97 B65 Car KOV
- Twin Engine Hybrid 186-235 265/35R20 G74 K1c K2c K3i K4i K5d K7d LV9 Lim S07
T95 T99
186-235 275/30R20 K1c K2c K3i K4i K5d K7d LV9 T97
Volvo V60 110-240 235/35R20 K1a K2c T92 A01 A07 A12
Z 110-240 245/30R20 K1c K2c K3i K4i T90 A18 A57 A99
e4*2007/46*1315* 110-240 245/35R20 G74 K1c K2c K3i K4i Car KOV LV4
110-240 255/30R20 G74 K1c K2c K3i K4i K5f K5i K8h T92 NBF NoP S07
§22 54587*00
110-240 255/35R20 G74 K1c K2c K3i K4i K5f K5i K8h
Volvo V60, S60 -T6/T8 186-233 245/35R20 G74 K1c K2c K3i K4i T95 A01 A07 A12
Z 186-233 255/35R20 G74 K1c K2c K3i K4i K5f K5i K8h T97 A18 A56 A99
e4*2007/46*1315*.. Car KOV Lim
- Twin Engine Hybrid LV4 MpH S07
Volvo V70 80-180 235/35R20 G81 K1c K2b K41 K42 K45 K46 T92 A01 A07 A12
B, /-2D, /-N2D, /-N2E 80-180 255/30R20 K1c K2b K41 K42 K43 K45 K46 T92 A18 A99 Car
e9*2001/116*0065*..; 80-224 265/30R20 G81 K1c K2b K41 K42 K43 K45 K46 X7V S01
e1*2001/116*0505*..; T94
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo V90 CC 120-240 235/45R20 K1c K2b A01 A07 A12
P 120-240 245/40R20 K1c K2b A18 A56 A99
e4*2007/46*1067*01-.. 120-240 245/45R20 K1c K2b KMV NBF
- Cross Country 120-240 255/40R20 K1c K2c K6g K6i NoP
S07
Volvo XC40 95-184 235/45R20 K1a K1b K2a K2b A01 A07 A12
X 95-184 245/40R20 K1c K2c A18 A57 A99
e9*2007/46*3146*.. 95-184 245/45R20 K1c K2c MpH NoE
95-184 255/40R20 K1c K2c K6v S07
95-184 265/40R20 K1c K2c K6x
95-184 275/35R20 K1c K2c K4b K4i K6y
95-184 275/40R20 K1c K2c K4b K4i K5v K6y
Volvo XC40 80, 160 235/45R20 K1a K1b R02 A01 A07 A12
Recharge Electric 80, 160 255/40R20 K2c K6v R03 A18 A57 A99
X V20 Vn2 S07
e9*2007/46*3146*..
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54587 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55053822 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ B43-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 110-240 235/45R20 K1c K2c A01 A07 A12
U 110-240 245/45R20 K1c K2c A18 A57 A99
e4*2007/46*1220*.. 110-240 255/40R20 K1c K2c KOV NoP
- ohne Radhaus- 110-240 255/45R20 K1c K2c S07
Verbreiterungen 110-240 265/40R20 K1c K2c
110-240 265/45R20 K1c K2c
110-240 275/40R20 K1c K2c
Volvo XC60 110-240 235/45R20 A07 A12 A18
U 110-240 245/45R20 A01 K1a K1b K2c A57 A99 KMV
e4*2007/46*1220*.. 110-240 255/40R20 A01 K1c K2c NoP X5V S07
- mit Radhaus- 110-240 255/45R20 A01 K1c K2c
Verbreiterungen 110-240 265/40R20 A01 K1c K2c
(ww. Serie 8,5x21- 110-240 265/45R20 A01 K1c K2c
ET49,5) 110-240 275/40R20 A01 K1c K2c
Volvo XC60 110-240 235/45R20 A07 A12 A18
U 110-240 245/45R20 A57 A99 KMV
e4*2007/46*1220*.. 110-240 255/40R20 NoP X6V S07
- mit Radhaus- 110-240 255/45R20
§22 54587*00
Verbreiterungssatz 110-240 265/40R20
für 9 Zoll Breite Serie 110-240 265/45R20
110-240 275/40R20 A01 K1a K2b
Volvo XC60 T6/T8 186-235 235/45R20 K1c K2c A01 A07 A12
U 186-235 245/45R20 K1c K2c A18 A56 A99
e4*2007/46*1220*.. 186-235 255/40R20 K1c K2c KOV P40 S07
- Twin Engine Hybrid 186-235 255/45R20 K1c K2c
- ohne Radhaus- 186-235 265/40R20 K1c K2c
Verbreiterungen 186-235 265/45R20 K1c K2c
186-235 275/40R20 K1c K2c
Volvo XC60 T6/T8 186-235 235/45R20 A07 A12 A18
U 186-235 245/45R20 A01 K1a K1b K2c A56 A99 KMV
e4*2007/46*1220*.. 186-235 255/40R20 A01 K1c K2c P40 X5V S07
- Twin Engine Hybrid 186-235 255/45R20 A01 K1c K2c
- mit Radhaus- 186-235 265/40R20 A01 K1c K2c
Verbreiterungen 186-235 265/45R20 A01 K1c K2c
(ww. Serie 8,5x21- 186-235 275/40R20 A01 K1c K2c
ET49,5)
Volvo XC60 T6/T8 186-235 235/45R20 A07 A12 A18
U 186-235 245/45R20 A56 A99 KMV
e4*2007/46*1220*.. 186-235 255/40R20 P40 X6V S07
- Twin Engine Hybrid 186-235 255/45R20
- mit Radhaus- 186-235 265/40R20
Verbreiterungssatz 186-235 265/45R20
für 9 Zoll Breite Serie 186-235 275/40R20 A01 K1a K2b
Volvo XC90 140-240 255/45R20 A07 A12 A18
L 140-240 265/45R20 A57 A99 NBF
e4*2007/46*0929*.. 140-240 275/45R20 NoP XCg S01
Volvo XC90 140-240 255/45R20 A07 A12 A18
L 140-240 265/45R20 A01 K1a K1b K2b A57 A99 NBF
e4*2007/46*0929*.. 140-240 275/45R20 A01 K1a K1b K2a K2b LV3 NoP S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54587 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55053822 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ B43-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC90 T8 223-235 255/45R20 A07 A12 A18
L 223-235 265/45R20 A56 A99 XCg
e4*2007/46*0929*.. 223-235 275/45R20 S01
- Twin Engine Hybrid
Volvo XC90 T8 223-235 255/45R20 A07 A12 A18
L 223-235 265/45R20 A01 K1a K1b K2b A56 A99 S01
e4*2007/46*0929*.. 223-235 275/45R20 A01 K1a K1b K2a K2b LV3
- Twin Engine Hybrid
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
§22 54587*00
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54587 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55053822 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ B43-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 10 von 19
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufge-
führten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefesti-
gungsmitteln im Aufbau entsprechen, verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
§22 54587*00
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B65 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit Bremsscheibendurch-
messer 345 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Tur-
nier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54587 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55053822 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ B43-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

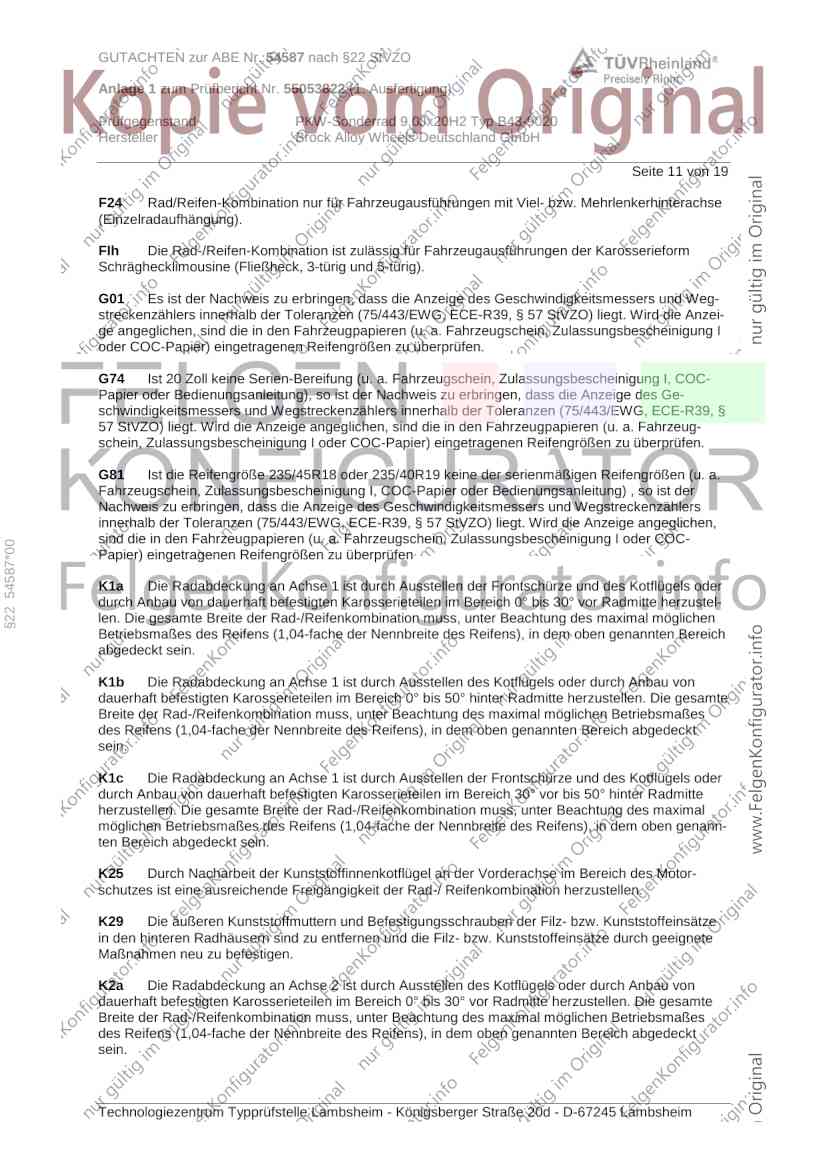

Seite 11 von 19
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G74 Ist 20 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, §
57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
§22 54587*00
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54587 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55053822 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ B43-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

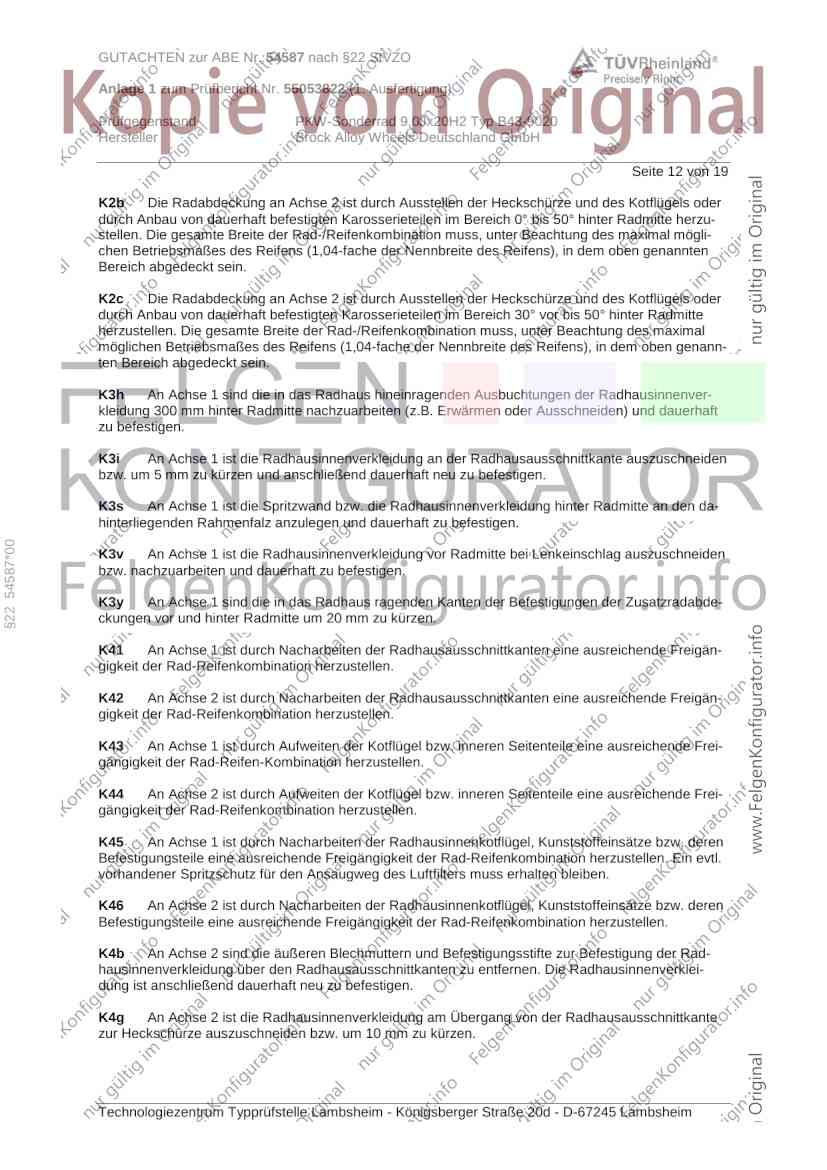

Seite 12 von 19
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenver-
kleidung 300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder Ausschneiden) und dauerhaft
zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
§22 54587*00
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden
bzw. nachzuarbeiten und dauerhaft zu befestigen.
K3y An Achse 1 sind die in das Radhaus ragenden Kanten der Befestigungen der Zusatzradabde-
ckungen vor und hinter Radmitte um 20 mm zu kürzen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der Rad-
hausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die Radhausinnenverklei-
dung ist anschließend dauerhaft neu zu befestigen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54587 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55053822 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ B43-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 13 von 19
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4w An Achse 2 sind die Befestigungen der Kunststoffverbreiterungen bzw. Kotflügelverbreiterun-
gen in den Radhausausschnittkanten zu entfernen. Die Kunststoffverbreiterungen bzw. Kotflügelver-
breiterungen sind anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
§22 54587*00
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausrei-
chende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54587 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55053822 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ B43-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

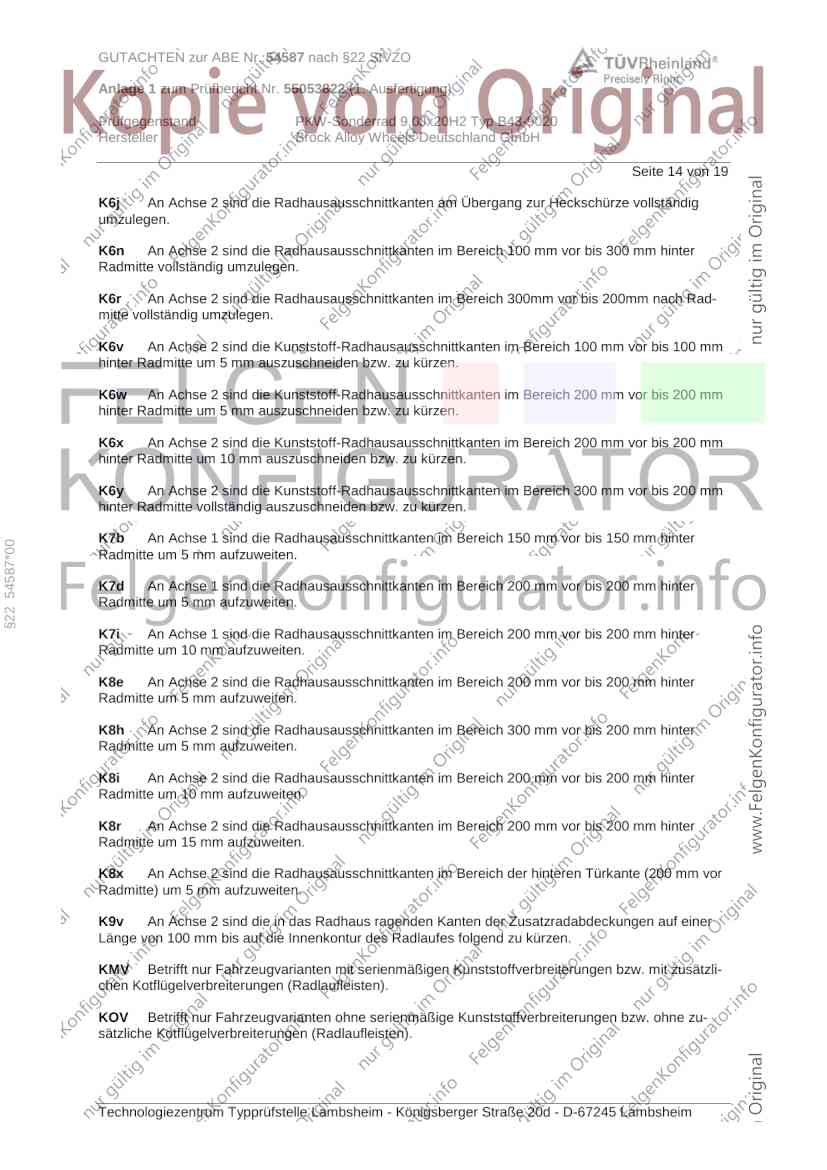

Seite 14 von 19
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6n An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
§22 54587*00
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54587 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55053822 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ B43-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 15 von 19
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
LV3 Bei Fahrzeugausführungen, die nicht werkseitig mit 275er Reifen ausgerüstet wurden ist durch
Begrenzung des Lenkeinschlages (Volvo-Artikel-Nr. 31439255) ist eine ausreichende Freigängigkeit
der Rad- / Reifenkombination herzustellen.
LV4 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 20 Zoll Reifengrößen
ausgerüstet sind (2,8 Lenkradumdrehungen von Anschlag zu Anschlag), ist der Lenkeinschlag durch
eine Fachwerkstatt (elektronische Programmierung) zu begrenzen und somit eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen. (Volvo-Artikel-Nr. 32270013)
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder
21 Zoll Reifengrößen ausgerüstet sind, ist der Lenkeinschlag durch eine Fachwerkstatt (elektronische
Programmierung) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
§22 54587*00
mousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in-Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 400 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54587 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55053822 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ B43-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

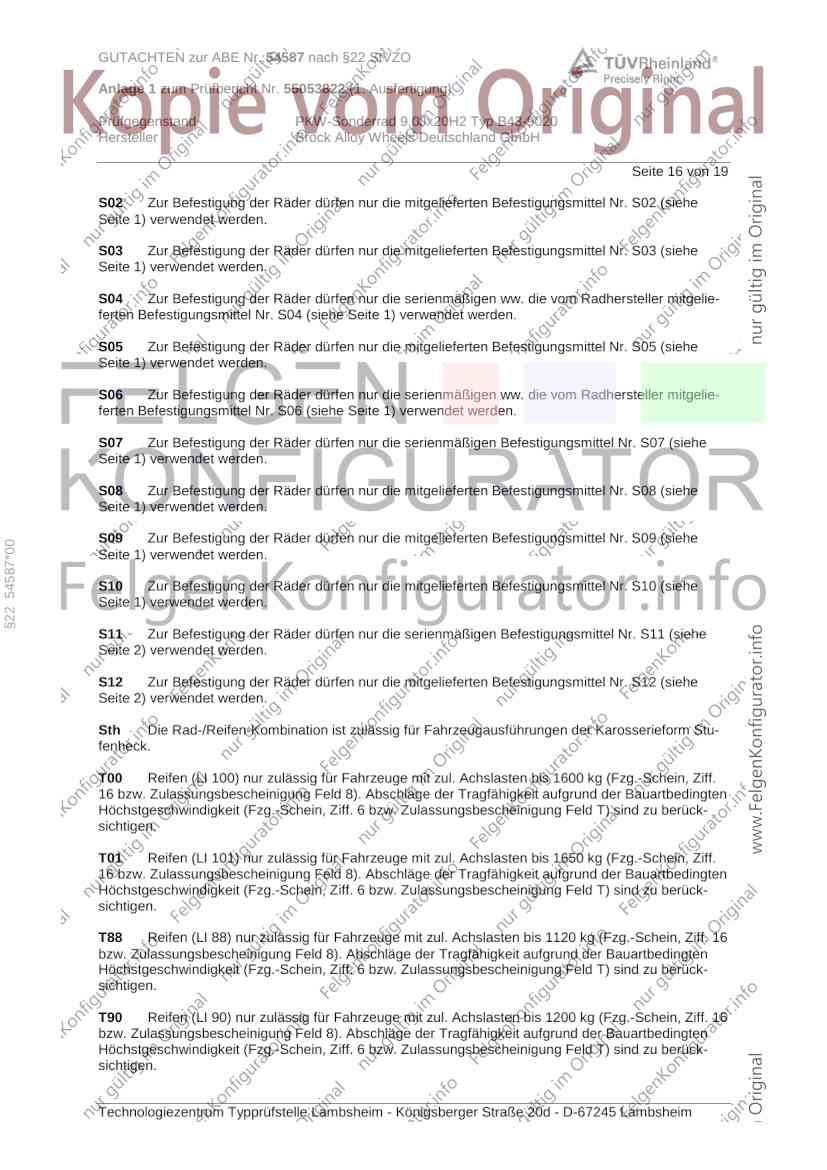

Seite 16 von 19
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen ww. die vom Radhersteller mitgelie-
ferten Befestigungsmittel Nr. S04 (siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die serienmäßigen ww. die vom Radhersteller mitgelie-
ferten Befestigungsmittel Nr. S06 (siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
§22 54587*00
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S11 (siehe
Seite 2) verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe
Seite 2) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54587 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55053822 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ B43-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

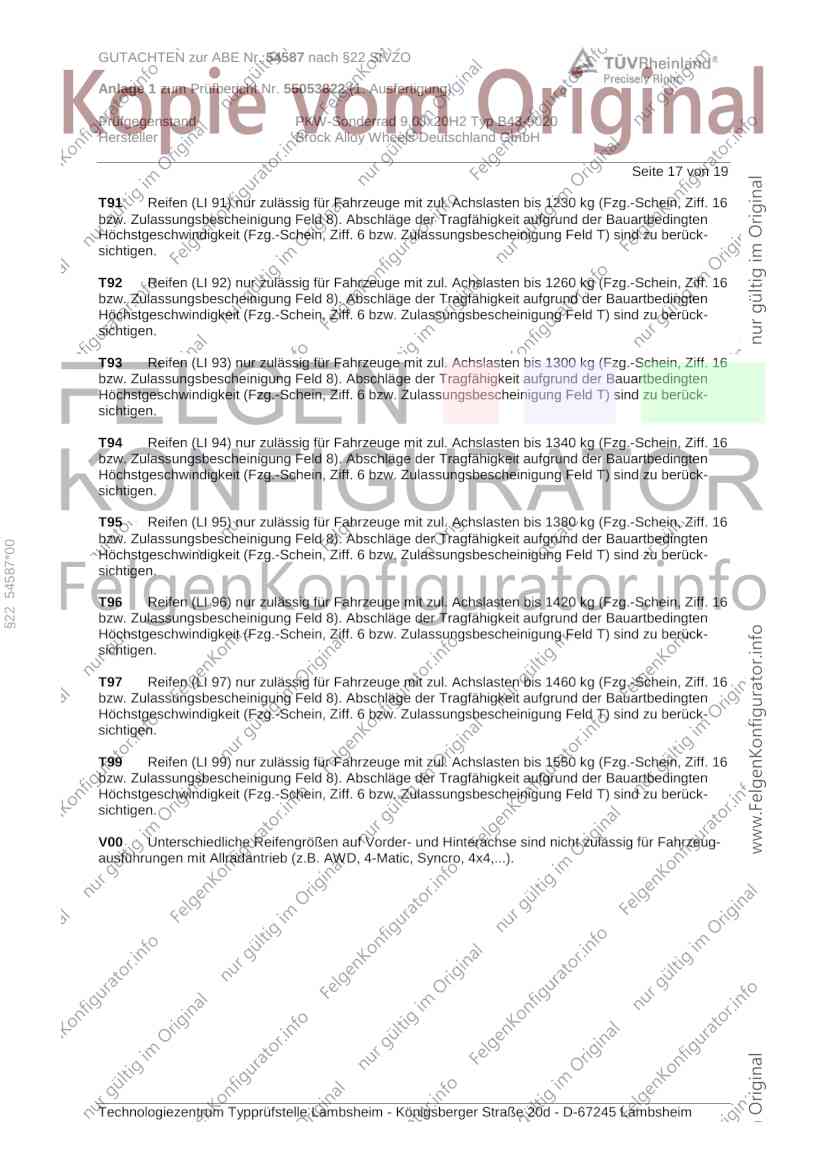

Seite 17 von 19
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 54587*00
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54587 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55053822 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ B43-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

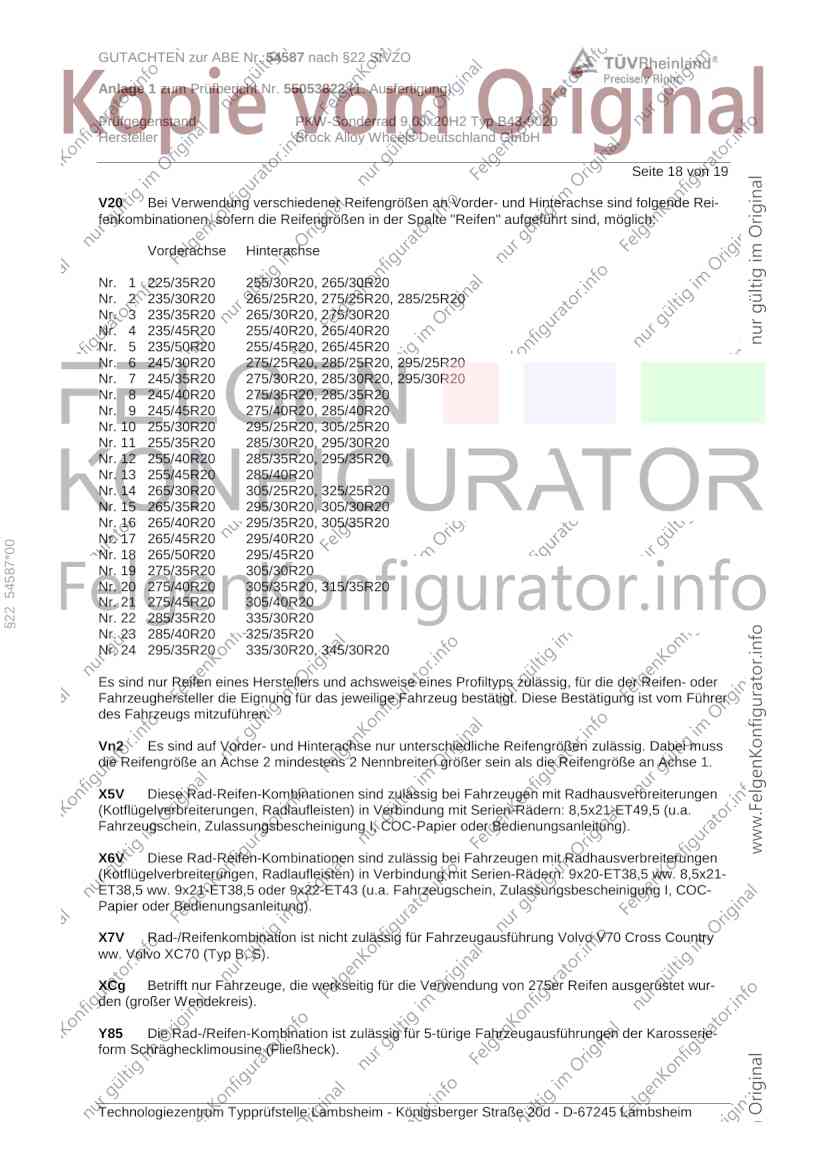

Seite 18 von 19
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20
Nr. 6 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 7 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 8 245/40R20 275/35R20, 285/35R20
Nr. 9 245/45R20 275/40R20, 285/40R20
Nr. 10 255/30R20 295/25R20, 305/25R20
Nr. 11 255/35R20 285/30R20, 295/30R20
Nr. 12 255/40R20 285/35R20, 295/35R20
Nr. 13 255/45R20 285/40R20
Nr. 14 265/30R20 305/25R20, 325/25R20
Nr. 15 265/35R20 295/30R20, 305/30R20
Nr. 16 265/40R20 295/35R20, 305/35R20
Nr. 17 265/45R20 295/40R20
§22 54587*00
Nr. 18 265/50R20 295/45R20
Nr. 19 275/35R20 305/30R20
Nr. 20 275/40R20 305/35R20, 315/35R20
Nr. 21 275/45R20 305/40R20
Nr. 22 285/35R20 335/30R20
Nr. 23 285/40R20 325/35R20
Nr. 24 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-
ET38,5 ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
XCg Betrifft nur Fahrzeuge, die werkseitig für die Verwendung von 275er Reifen ausgerüstet wur-
den (großer Wendekreis).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54587 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55053822 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ B43-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 19 von 19
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. November 2022 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum August 2022.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
§22 54587*00
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. November 2022
Wagner 00400116.DOC
RN/BW
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
