Prüfbericht / Test Report ECE R124 002476
Anlage 04 annex 04 Prüfbericht / Test Report Nr.55007425 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8,0Jx20H2 Typ / Type B45-8020
Hersteller / Manufacturer Brock Alloy Wheels Deutschland GmbH

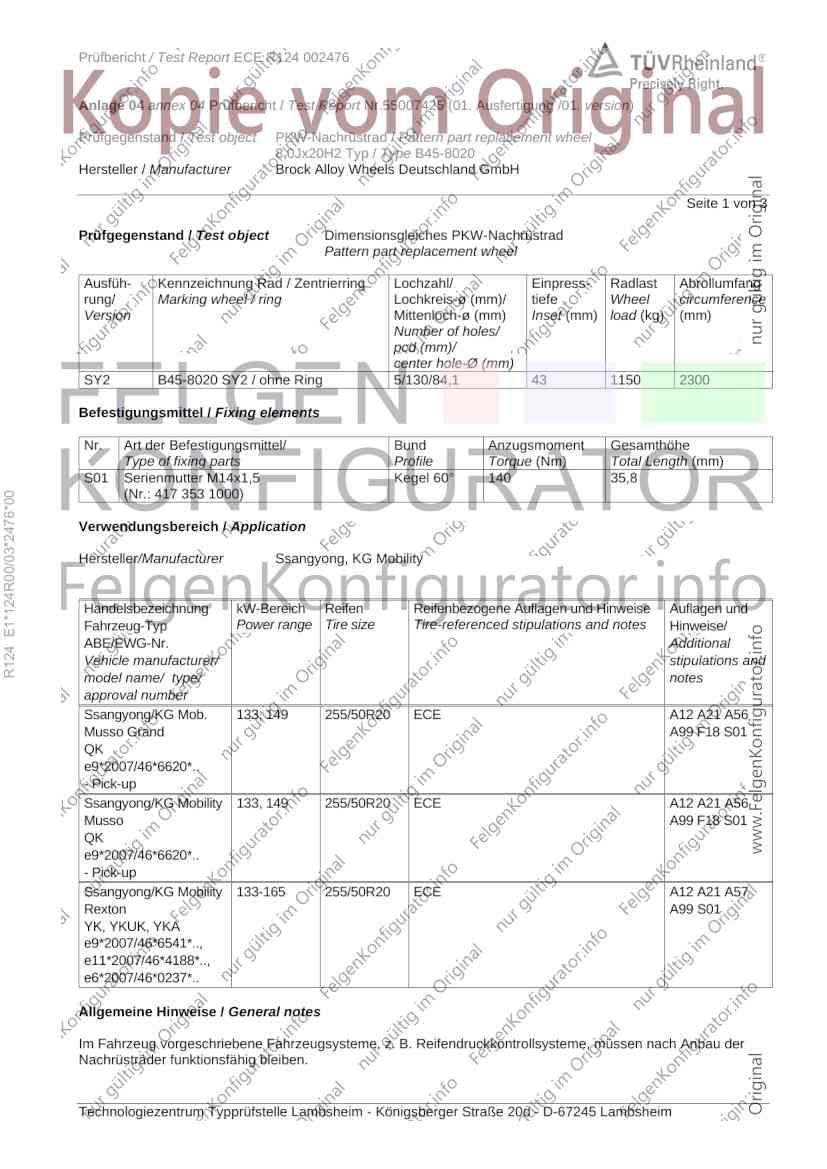

Seite 1 von 3
Prüfgegenstand / Test object Dimensionsgleiches PKW-Nachrüstrad
Pattern part replacement wheel
Ausfüh- Kennzeichnung Rad / Zentrierring Lochzahl/ Einpress- Radlast Abrollumfang
rung/ Marking wheel / ring Lochkreis-ø (mm)/ tiefe Wheel circumference
Version Mittenloch-ø (mm) Inset (mm) load (kg) (mm)
Number of holes/
pcd (mm)/
center hole-Ø (mm)
SY2 B45-8020 SY2 / ohne Ring 5/130/84,1 43 1150 2300
Befestigungsmittel / Fixing elements
Nr. Art der Befestigungsmittel/ Bund Anzugsmoment Gesamthöhe
Type of fixing parts Profile Torque (Nm) Total Length (mm)
S01 Serienmutter M14x1,5 Kegel 60° 140 35,8
(Nr.: 417 353 1000)
R124 E1*124R00/03*2476*00
Verwendungsbereich / Application
Hersteller/Manufacturer Ssangyong, KG Mobility
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Power range Tire size Tire-referenced stipulations and notes Hinweise/
ABE/EWG-Nr. Additional
Vehicle manufacturer/ stipulations and
model name/ type/ notes
approval number
Ssangyong/KG Mob. 133, 149 255/50R20 ECE A12 A21 A56
Musso Grand A99 F18 S01
QK
e9*2007/46*6620*..
- Pick-up
Ssangyong/KG Mobility 133, 149 255/50R20 ECE A12 A21 A56
Musso A99 F18 S01
QK
e9*2007/46*6620*..
- Pick-up
Ssangyong/KG Mobility 133-165 255/50R20 ECE A12 A21 A57
Rexton A99 S01
YK, YKUK, YKA
e9*2007/46*6541*..,
e11*2007/46*4188*..,
e6*2007/46*0237*..
Allgemeine Hinweise / General notes
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Nachrüsträder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 002476
Anlage 04 annex 04 Prüfbericht / Test Report Nr.55007425 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8,0Jx20H2 Typ / Type B45-8020
Hersteller / Manufacturer Brock Alloy Wheels Deutschland GmbH

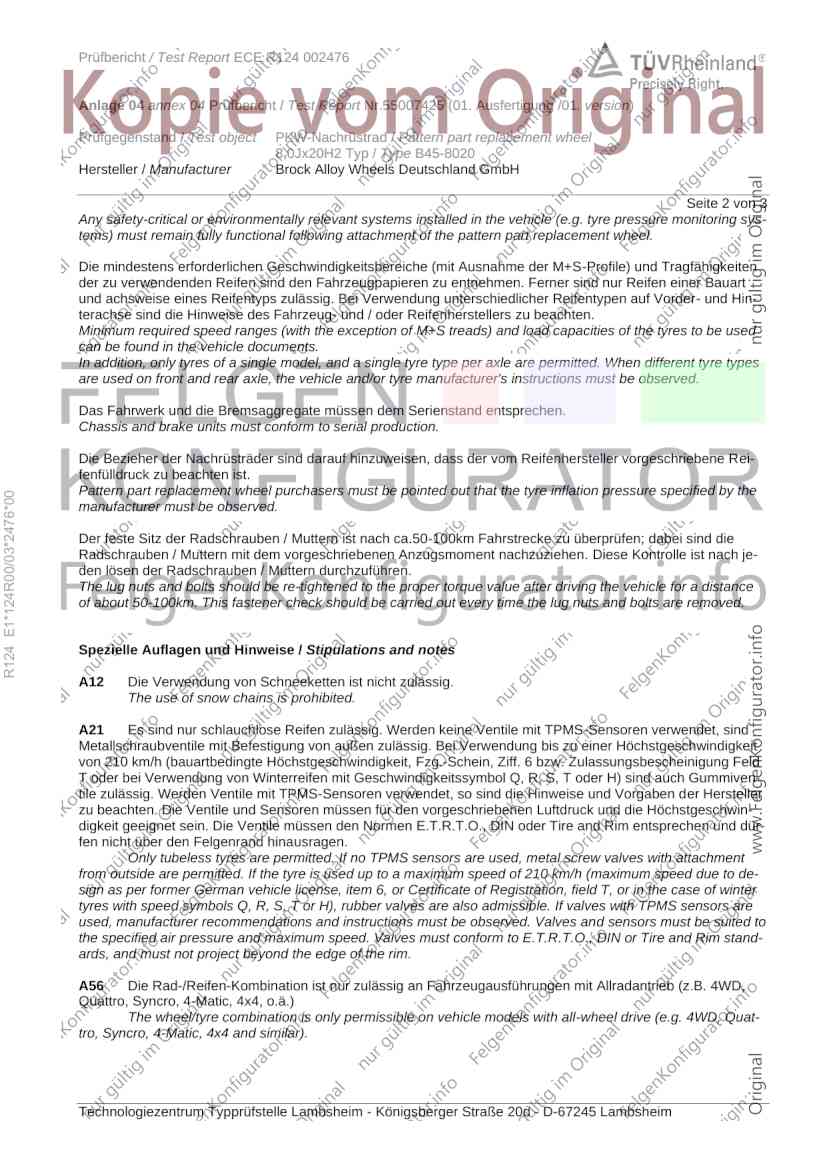

Seite 2 von 3
Any safety-critical or environmentally relevant systems installed in the vehicle (e.g. tyre pressure monitoring sys-
tems) must remain fully functional following attachment of the pattern part replacement wheel.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Tragfähigkeiten
der zu verwendenden Reifen sind den Fahrzeugpapieren zu entnehmen. Ferner sind nur Reifen einer Bauart
und achsweise eines Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hin-
terachse sind die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Minimum required speed ranges (with the exception of M+S treads) and load capacities of the tyres to be used
can be found in the vehicle documents.
In addition, only tyres of a single model, and a single tyre type per axle are permitted. When different tyre types
are used on front and rear axle, the vehicle and/or tyre manufacturer's instructions must be observed.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Chassis and brake units must conform to serial production.
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene Rei-
fenfülldruck zu beachten ist.
Pattern part replacement wheel purchasers must be pointed out that the tyre inflation pressure specified by the
R124 E1*124R00/03*2476*00
manufacturer must be observed.
Der feste Sitz der Radschrauben / Muttern ist nach ca.50-100km Fahrstrecke zu überprüfen; dabei sind die
Radschrauben / Muttern mit dem vorgeschriebenen Anzugsmoment nachzuziehen. Diese Kontrolle ist nach je-
den lösen der Radschrauben / Muttern durchzuführen.
The lug nuts and bolts should be re-tightened to the proper torque value after driving the vehicle for a distance
of about 50-100km. This fastener check should be carried out every time the lug nuts and bolts are removed.
Spezielle Auflagen und Hinweise / Stipulations and notes
A12 Die Verwendung von Schneeketten ist nicht zulässig.
The use of snow chains is prohibited.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet, sind
Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer Höchstgeschwindigkeit
von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld
T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiven-
tile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller
zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwin-
digkeit geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dür-
fen nicht über den Felgenrand hinausragen.
Only tubeless tyres are permitted. If no TPMS sensors are used, metal screw valves with attachment
from outside are permitted. If the tyre is used up to a maximum speed of 210 km/h (maximum speed due to de-
sign as per former German vehicle license, item 6, or Certificate of Registration, field T, or in the case of winter
tyres with speed symbols Q, R, S, T or H), rubber valves are also admissible. If valves with TPMS sensors are
used, manufacturer recommendations and instructions must be observed. Valves and sensors must be suited to
the specified air pressure and maximum speed. Valves must conform to E.T.R.T.O., DIN or Tire and Rim stand-
ards, and must not project beyond the edge of the rim.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B. 4WD,
Quattro, Syncro, 4-Matic, 4x4, o.ä.)
The wheel/tyre combination is only permissible on vehicle models with all-wheel drive (e.g. 4WD, Quat-
tro, Syncro, 4-Matic, 4x4 and similar).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 002476
Anlage 04 annex 04 Prüfbericht / Test Report Nr.55007425 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8,0Jx20H2 Typ / Type B45-8020
Hersteller / Manufacturer Brock Alloy Wheels Deutschland GmbH

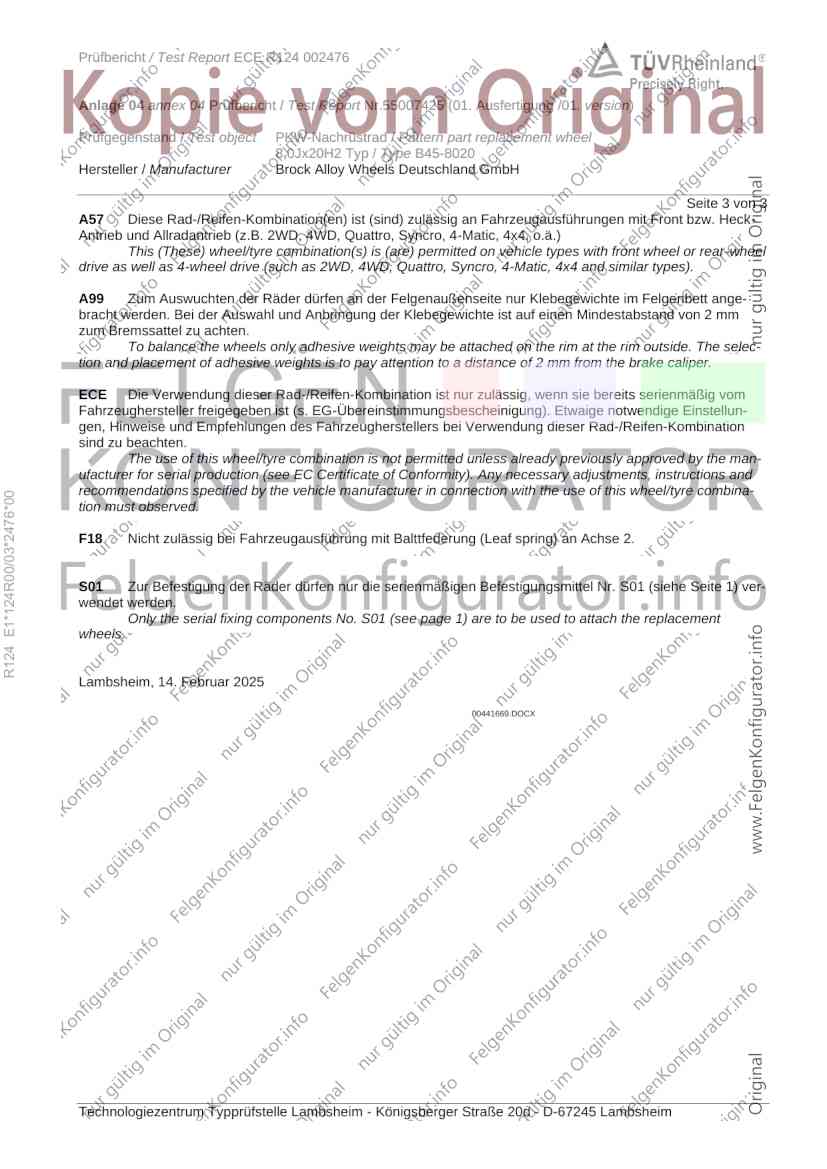

Seite 3 von 3
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw. Heck-
Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
This (These) wheel/tyre combination(s) is (are) permitted on vehicle types with front wheel or rear-wheel
drive as well as 4-wheel drive (such as 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 and similar types).
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett ange-
bracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand von 2 mm
zum Bremssattel zu achten.
To balance the wheels only adhesive weights may be attached on the rim at the rim outside. The selec-
tion and placement of adhesive weights is to pay attention to a distance of 2 mm from the brake caliper.
ECE Die Verwendung dieser Rad-/Reifen-Kombination ist nur zulässig, wenn sie bereits serienmäßig vom
Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung). Etwaige notwendige Einstellun-
gen, Hinweise und Empfehlungen des Fahrzeugherstellers bei Verwendung dieser Rad-/Reifen-Kombination
sind zu beachten.
The use of this wheel/tyre combination is not permitted unless already previously approved by the man-
ufacturer for serial production (see EC Certificate of Conformity). Any necessary adjustments, instructions and
recommendations specified by the vehicle manufacturer in connection with the use of this wheel/tyre combina-
R124 E1*124R00/03*2476*00
tion must observed.
F18 Nicht zulässig bei Fahrzeugausführung mit Balttfederung (Leaf spring) an Achse 2.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite 1) ver-
wendet werden.
Only the serial fixing components No. S01 (see page 1) are to be used to attach the replacement
wheels.
Lambsheim, 14. Februar 2025
00441669.DOCX
