GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55013321 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH
Seite 1 von 21
Auftraggeber AD Vimotion GmbH
Liebigstrasse 27
73760 Ostfildern-Scharnhausen
QM-Nr.: 20110008817
Prüfgegenstand PKW-Sonderrad
Modell CARMANI CA 20
Typ CARMANI CA 20 8519
Radgröße 8.5JX19H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
F1 CARMANI CA 20 8519 F1 / 5/108/63,4 45 1010 2520
ohne Ring
Kennzeichnungen
KBA-Nummer 53692
Herstellerzeichen CARMANI
Radtyp und Ausführung CARMANI CA 20 8519 (s.o.)
Radgröße 8.5JX19H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 140 33
S02 Schraube M14x1,5 Kegel 60° 180 33
S03 Mutter M12x1,5 Kegel 60° 110 -
S04 Mutter M12x1,5 Kegel 60° 125 -
S05 Mutter M12x1,5 Kegel 60° 130 -
S06 Mutter M12x1,5 Kegel 60° 140 -
S07 Mutter M12x1,5 Kegel 60° 130 -
S08 Mutter M14x1,5 Kegel 60° 135 -
S09 Mutter M14x1,5 Kegel 60° 140 -
S10 Mutter M12x1,5 Kegel 60° 135 -
S11 Mutter M12x1,5 Kegel 60° 135 -
S12 Mutter M14x1,5 Klasse 10 Kegel 60° 170 33
S13 Mutter M14x1,5 Klasse 10 Kegel 60° 220 33
S14 Mutter M14x1,5 Kegel 60° 125 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

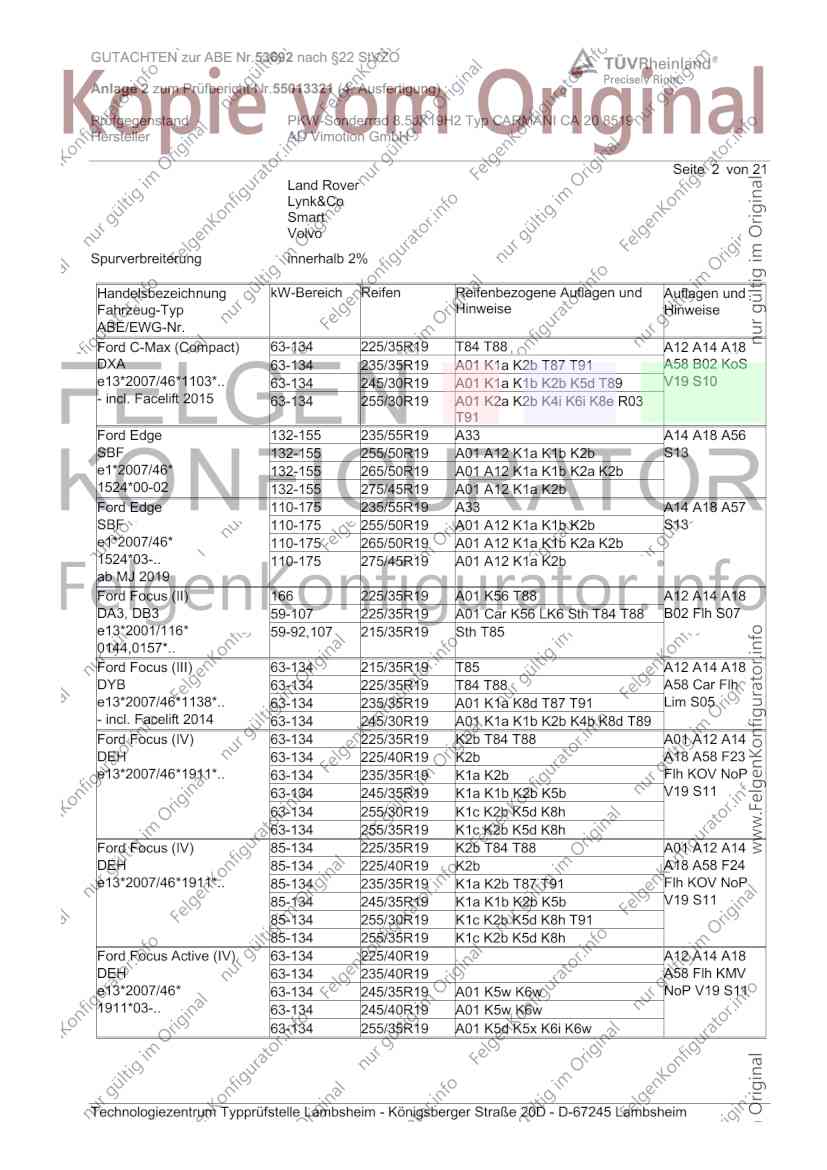

GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55013321 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH
Seite 2 von 21
Land Rover
Lynk&Co
Smart
Volvo
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max (Compact) 63-134 225/35R19 T84 T88 A12 A14 A18
DXA 63-134 235/35R19 A01 K1a K2b T87 T91 A58 B02 KoS
e13*2007/46*1103*.. 63-134 245/30R19 A01 K1a K1b K2b K5d T89 V19 S10
- incl. Facelift 2015 63-134 255/30R19 A01 K2a K2b K4i K6i K8e R03
T91
Ford Edge 132-155 235/55R19 A33 A14 A18 A56
SBF 132-155 255/50R19 A01 A12 K1a K1b K2b S13
e1*2007/46* 132-155 265/50R19 A01 A12 K1a K1b K2a K2b
1524*00-02 132-155 275/45R19 A01 A12 K1a K2b
Ford Edge 110-175 235/55R19 A33 A14 A18 A57
SBF 110-175 255/50R19 A01 A12 K1a K1b K2b S13
e1*2007/46* 110-175 265/50R19 A01 A12 K1a K1b K2a K2b
1524*03-.. 110-175 275/45R19 A01 A12 K1a K2b
ab MJ 2019
Ford Focus (II) 166 225/35R19 A01 K56 T88 A12 A14 A18
DA3, DB3 59-107 225/35R19 A01 Car K56 LK6 Sth T84 T88 B02 Flh S07
e13*2001/116* 59-92,107 215/35R19 Sth T85
0144,0157*..
Ford Focus (III) 63-134 215/35R19 T85 A12 A14 A18
DYB 63-134 225/35R19 T84 T88 A58 Car Flh
e13*2007/46*1138*.. 63-134 235/35R19 A01 K1a K8d T87 T91 Lim S05
- incl. Facelift 2014 63-134 245/30R19 A01 K1a K1b K2b K4b K8d T89
Ford Focus (IV) 63-134 225/35R19 K2b T84 T88 A01 A12 A14
DEH 63-134 225/40R19 K2b A18 A58 F23
e13*2007/46*1911*.. 63-134 235/35R19 K1a K2b Flh KOV NoP
63-134 245/35R19 K1a K1b K2b K5b V19 S11
63-134 255/30R19 K1c K2b K5d K8h
63-134 255/35R19 K1c K2b K5d K8h
Ford Focus (IV) 85-134 225/35R19 K2b T84 T88 A01 A12 A14
DEH 85-134 225/40R19 K2b A18 A58 F24
e13*2007/46*1911*.. 85-134 235/35R19 K1a K2b T87 T91 Flh KOV NoP
85-134 245/35R19 K1a K1b K2b K5b V19 S11
85-134 255/30R19 K1c K2b K5d K8h T91
85-134 255/35R19 K1c K2b K5d K8h
Ford Focus Active (IV) 63-134 225/40R19 A12 A14 A18
DEH 63-134 235/40R19 A58 Flh KMV
e13*2007/46* 63-134 245/35R19 A01 K5w K6w NoP V19 S11
1911*03-.. 63-134 245/40R19 A01 K5w K6w
63-134 255/35R19 A01 K5d K5x K6i K6w
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

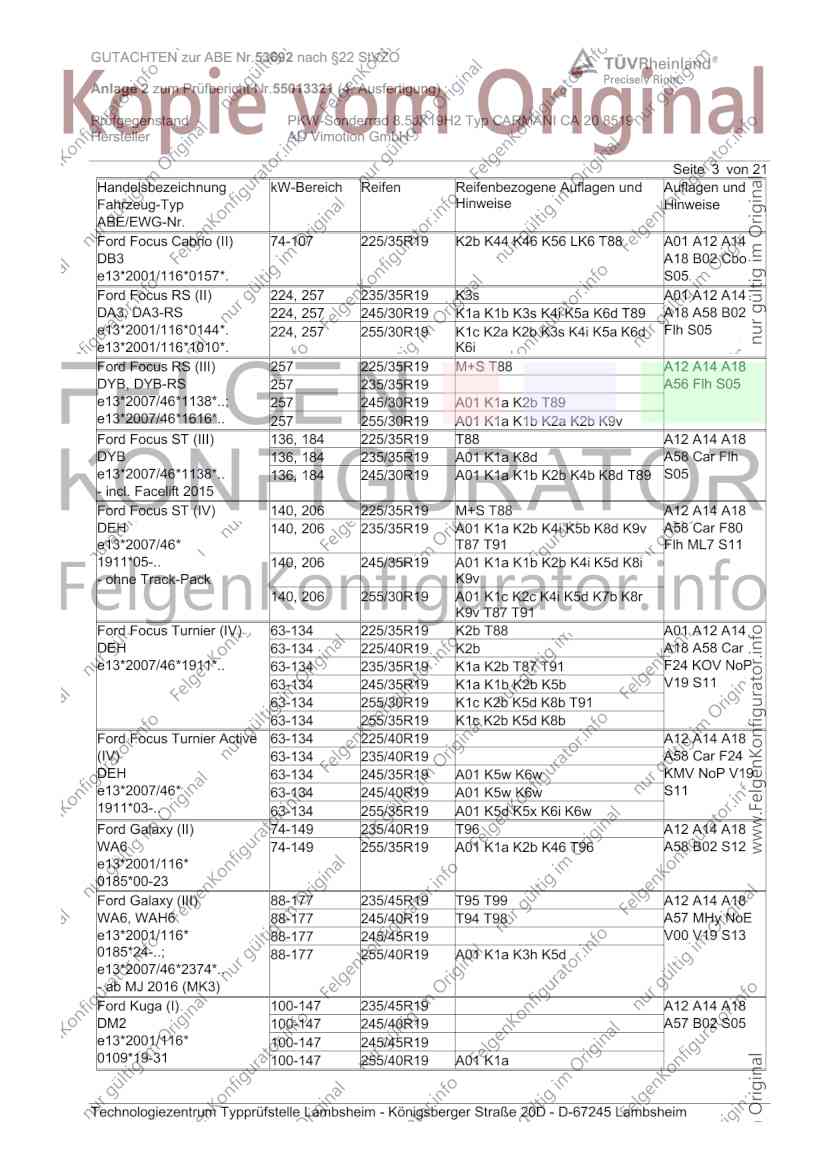

GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55013321 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH
Seite 3 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus Cabrio (II) 74-107 225/35R19 K2b K44 K46 K56 LK6 T88 A01 A12 A14
DB3 A18 B02 Cbo
e13*2001/116*0157*. S05
Ford Focus RS (II) 224, 257 235/35R19 K3s A01 A12 A14
DA3, DA3-RS 224, 257 245/30R19 K1a K1b K3s K4i K5a K6d T89 A18 A58 B02
e13*2001/116*0144*. 224, 257 255/30R19 K1c K2a K2b K3s K4i K5a K6d Flh S05
e13*2001/116*1010*. K6i
Ford Focus RS (III) 257 225/35R19 M+S T88 A12 A14 A18
DYB, DYB-RS 257 235/35R19 A56 Flh S05
e13*2007/46*1138*..; 257 245/30R19 A01 K1a K2b T89
e13*2007/46*1616*.. 257 255/30R19 A01 K1a K1b K2a K2b K9v
Ford Focus ST (III) 136, 184 225/35R19 T88 A12 A14 A18
DYB 136, 184 235/35R19 A01 K1a K8d A58 Car Flh
e13*2007/46*1138*.. 136, 184 245/30R19 A01 K1a K1b K2b K4b K8d T89 S05
- incl. Facelift 2015
Ford Focus ST (IV) 140, 206 225/35R19 M+S T88 A12 A14 A18
DEH 140, 206 235/35R19 A01 K1a K2b K4i K5b K8d K9v A58 Car F80
e13*2007/46* T87 T91 Flh ML7 S11
1911*05-.. 140, 206 245/35R19 A01 K1a K1b K2b K4i K5d K8i
- ohne Track-Pack K9v
140, 206 255/30R19 A01 K1c K2c K4i K5d K7b K8r
K9v T87 T91
Ford Focus Turnier (IV) 63-134 225/35R19 K2b T88 A01 A12 A14
DEH 63-134 225/40R19 K2b A18 A58 Car
e13*2007/46*1911*.. 63-134 235/35R19 K1a K2b T87 T91 F24 KOV NoP
63-134 245/35R19 K1a K1b K2b K5b V19 S11
63-134 255/30R19 K1c K2b K5d K8b T91
63-134 255/35R19 K1c K2b K5d K8b
Ford Focus Turnier Active 63-134 225/40R19 A12 A14 A18
(IV) 63-134 235/40R19 A58 Car F24
DEH 63-134 245/35R19 A01 K5w K6w KMV NoP V19
e13*2007/46* 63-134 245/40R19 A01 K5w K6w S11
1911*03-.. 63-134 255/35R19 A01 K5d K5x K6i K6w
Ford Galaxy (II) 74-149 235/40R19 T96 A12 A14 A18
WA6 74-149 255/35R19 A01 K1a K2b K46 T96 A58 B02 S12
e13*2001/116*
0185*00-23
Ford Galaxy (III) 88-177 235/45R19 T95 T99 A12 A14 A18
WA6, WAH6 88-177 245/40R19 T94 T98 A57 MHy NoE
e13*2001/116* 88-177 245/45R19 V00 V19 S13
0185*24-..; 88-177 255/40R19 A01 K1a K3h K5d
e13*2007/46*2374*..
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 235/45R19 A12 A14 A18
DM2 100-147 245/40R19 A57 B02 S05
e13*2001/116* 100-147 245/45R19
0109*19-31 100-147 255/40R19 A01 K1a
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

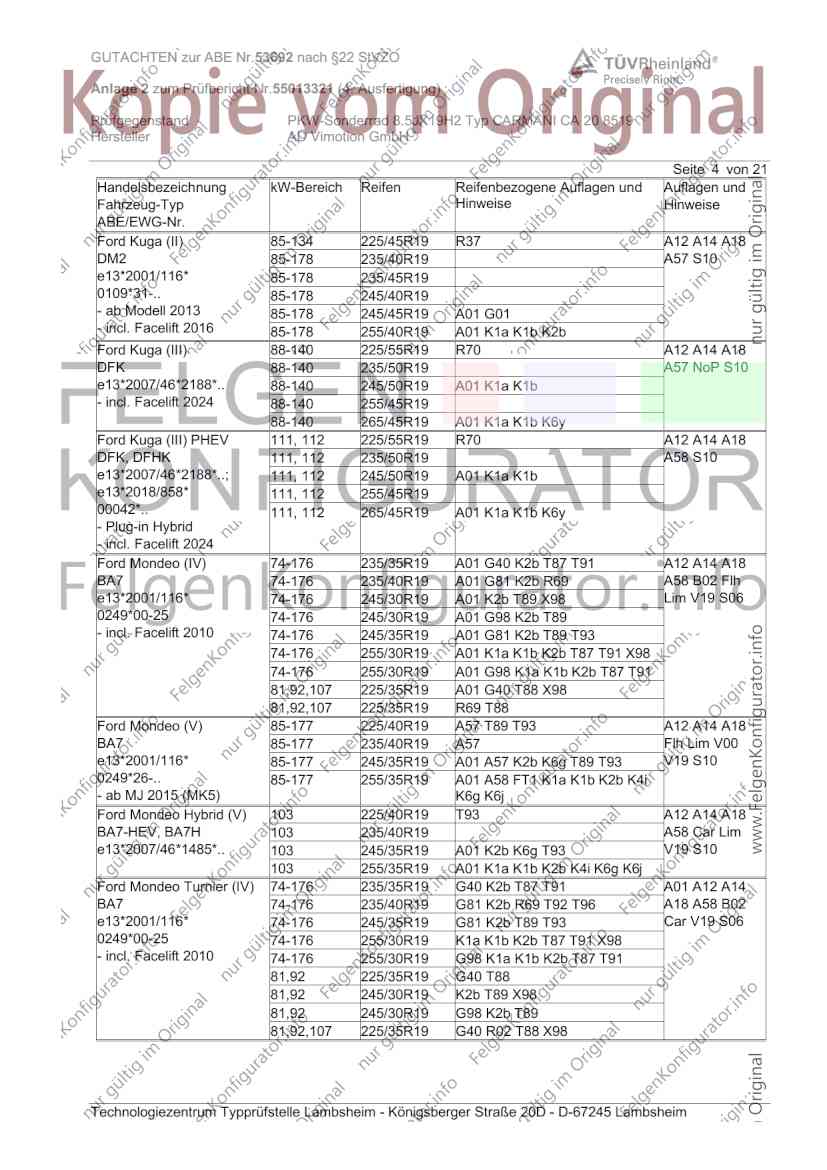

GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55013321 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH
Seite 4 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga (II) 85-134 225/45R19 R37 A12 A14 A18
DM2 85-178 235/40R19 A57 S10
e13*2001/116* 85-178 235/45R19
0109*31-.. 85-178 245/40R19
- ab Modell 2013 85-178 245/45R19 A01 G01
- incl. Facelift 2016 85-178 255/40R19 A01 K1a K1b K2b
Ford Kuga (III) 88-140 225/55R19 R70 A12 A14 A18
DFK 88-140 235/50R19 A57 NoP S10
e13*2007/46*2188*.. 88-140 245/50R19 A01 K1a K1b
- incl. Facelift 2024 88-140 255/45R19
88-140 265/45R19 A01 K1a K1b K6y
Ford Kuga (III) PHEV 111, 112 225/55R19 R70 A12 A14 A18
DFK, DFHK 111, 112 235/50R19 A58 S10
e13*2007/46*2188*..; 111, 112 245/50R19 A01 K1a K1b
e13*2018/858* 111, 112 255/45R19
00042*.. 111, 112 265/45R19 A01 K1a K1b K6y
- Plug-in Hybrid
- incl. Facelift 2024
Ford Mondeo (IV) 74-176 235/35R19 A01 G40 K2b T87 T91 A12 A14 A18
BA7 74-176 235/40R19 A01 G81 K2b R69 A58 B02 Flh
e13*2001/116* 74-176 245/30R19 A01 K2b T89 X98 Lim V19 S06
0249*00-25 74-176 245/30R19 A01 G98 K2b T89
- incl. Facelift 2010 74-176 245/35R19 A01 G81 K2b T89 T93
74-176 255/30R19 A01 K1a K1b K2b T87 T91 X98
74-176 255/30R19 A01 G98 K1a K1b K2b T87 T91
81,92,107 225/35R19 A01 G40 T88 X98
81,92,107 225/35R19 R69 T88
Ford Mondeo (V) 85-177 225/40R19 A57 T89 T93 A12 A14 A18
BA7 85-177 235/40R19 A57 Flh Lim V00
e13*2001/116* 85-177 245/35R19 A01 A57 K2b K6g T89 T93 V19 S10
0249*26-.. 85-177 255/35R19 A01 A58 FT1 K1a K1b K2b K4i
- ab MJ 2015 (MK5) K6g K6j
Ford Mondeo Hybrid (V) 103 225/40R19 T93 A12 A14 A18
BA7-HEV, BA7H 103 235/40R19 A58 Car Lim
e13*2007/46*1485*.. 103 245/35R19 A01 K2b K6g T93 V19 S10
103 255/35R19 A01 K1a K1b K2b K4i K6g K6j
Ford Mondeo Turnier (IV) 74-176 235/35R19 G40 K2b T87 T91 A01 A12 A14
BA7 74-176 235/40R19 G81 K2b R69 T92 T96 A18 A58 B02
e13*2001/116* 74-176 245/35R19 G81 K2b T89 T93 Car V19 S06
0249*00-25 74-176 255/30R19 K1a K1b K2b T87 T91 X98
- incl. Facelift 2010 74-176 255/30R19 G98 K1a K1b K2b T87 T91
81,92 225/35R19 G40 T88
81,92 245/30R19 K2b T89 X98
81,92 245/30R19 G98 K2b T89
81,92,107 225/35R19 G40 R02 T88 X98
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55013321 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH

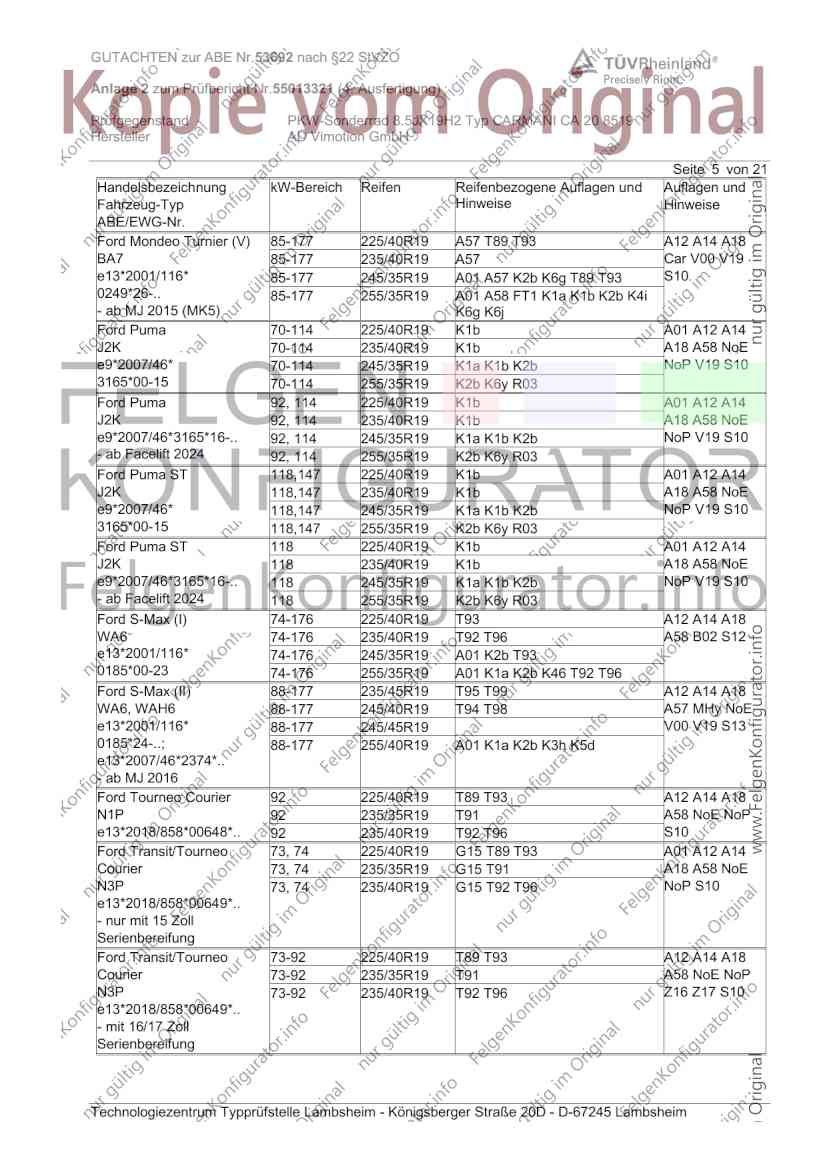

Seite 5 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier (V) 85-177 225/40R19 A57 T89 T93 A12 A14 A18
BA7 85-177 235/40R19 A57 Car V00 V19
e13*2001/116* 85-177 245/35R19 A01 A57 K2b K6g T89 T93 S10
0249*26-.. 85-177 255/35R19 A01 A58 FT1 K1a K1b K2b K4i
- ab MJ 2015 (MK5) K6g K6j
Ford Puma 70-114 225/40R19 K1b A01 A12 A14
J2K 70-114 235/40R19 K1b A18 A58 NoE
e9*2007/46* 70-114 245/35R19 K1a K1b K2b NoP V19 S10
3165*00-15 70-114 255/35R19 K2b K6y R03
Ford Puma 92, 114 225/40R19 K1b A01 A12 A14
J2K 92, 114 235/40R19 K1b A18 A58 NoE
e9*2007/46*3165*16-.. 92, 114 245/35R19 K1a K1b K2b NoP V19 S10
- ab Facelift 2024 92, 114 255/35R19 K2b K6y R03
Ford Puma ST 118,147 225/40R19 K1b A01 A12 A14
J2K 118,147 235/40R19 K1b A18 A58 NoE
e9*2007/46* 118,147 245/35R19 K1a K1b K2b NoP V19 S10
3165*00-15 118,147 255/35R19 K2b K6y R03
Ford Puma ST 118 225/40R19 K1b A01 A12 A14
J2K 118 235/40R19 K1b A18 A58 NoE
e9*2007/46*3165*16-.. 118 245/35R19 K1a K1b K2b NoP V19 S10
- ab Facelift 2024 118 255/35R19 K2b K6y R03
Ford S-Max (I) 74-176 225/40R19 T93 A12 A14 A18
WA6 74-176 235/40R19 T92 T96 A58 B02 S12
e13*2001/116* 74-176 245/35R19 A01 K2b T93
0185*00-23 74-176 255/35R19 A01 K1a K2b K46 T92 T96
Ford S-Max (II) 88-177 235/45R19 T95 T99 A12 A14 A18
WA6, WAH6 88-177 245/40R19 T94 T98 A57 MHy NoE
e13*2001/116* 88-177 245/45R19 V00 V19 S13
0185*24-..; 88-177 255/40R19 A01 K1a K2b K3h K5d
e13*2007/46*2374*..
- ab MJ 2016
Ford Tourneo Courier 92 225/40R19 T89 T93 A12 A14 A18
N1P 92 235/35R19 T91 A58 NoE NoP
e13*2018/858*00648*.. 92 235/40R19 T92 T96 S10
Ford Transit/Tourneo 73, 74 225/40R19 G15 T89 T93 A01 A12 A14
Courier 73, 74 235/35R19 G15 T91 A18 A58 NoE
N3P 73, 74 235/40R19 G15 T92 T96 NoP S10
e13*2018/858*00649*..
- nur mit 15 Zoll
Serienbereifung
Ford Transit/Tourneo 73-92 225/40R19 T89 T93 A12 A14 A18
Courier 73-92 235/35R19 T91 A58 NoE NoP
N3P 73-92 235/40R19 T92 T96 Z16 Z17 S10
e13*2018/858*00649*..
- mit 16/17 Zoll
Serienbereifung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55013321 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH

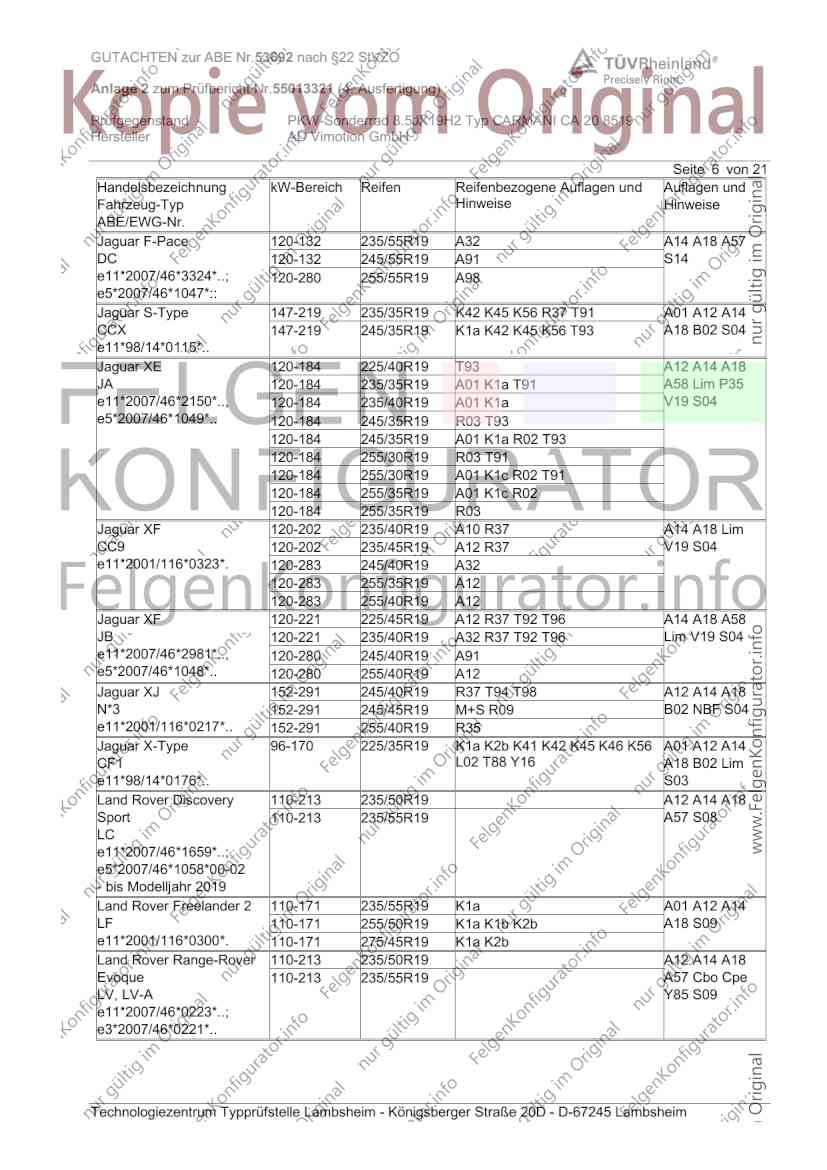

Seite 6 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar F-Pace 120-132 235/55R19 A32 A14 A18 A57
DC 120-132 245/55R19 A91 S14
e11*2007/46*3324*..; 120-280 255/55R19 A98
e5*2007/46*1047*::
Jaguar S-Type 147-219 235/35R19 K42 K45 K56 R37 T91 A01 A12 A14
CCX 147-219 245/35R19 K1a K42 K45 K56 T93 A18 B02 S04
e11*98/14*0115*..
Jaguar XE 120-184 225/40R19 T93 A12 A14 A18
JA 120-184 235/35R19 A01 K1a T91 A58 Lim P35
e11*2007/46*2150*.., 120-184 235/40R19 A01 K1a V19 S04
e5*2007/46*1049*.. 120-184 245/35R19 R03 T93
120-184 245/35R19 A01 K1a R02 T93
120-184 255/30R19 R03 T91
120-184 255/30R19 A01 K1c R02 T91
120-184 255/35R19 A01 K1c R02
120-184 255/35R19 R03
Jaguar XF 120-202 235/40R19 A10 R37 A14 A18 Lim
CC9 120-202 235/45R19 A12 R37 V19 S04
e11*2001/116*0323*. 120-283 245/40R19 A32
120-283 255/35R19 A12
120-283 255/40R19 A12
Jaguar XF 120-221 225/45R19 A12 R37 T92 T96 A14 A18 A58
JB 120-221 235/40R19 A32 R37 T92 T96 Lim V19 S04
e11*2007/46*2981*.., 120-280 245/40R19 A91
e5*2007/46*1048*.. 120-280 255/40R19 A12
Jaguar XJ 152-291 245/40R19 R37 T94 T98 A12 A14 A18
N*3 152-291 245/45R19 M+S R09 B02 NBF S04
e11*2001/116*0217*.. 152-291 255/40R19 R35
Jaguar X-Type 96-170 225/35R19 K1a K2b K41 K42 K45 K46 K56 A01 A12 A14
CF1 L02 T88 Y16 A18 B02 Lim
e11*98/14*0176*.. S03
Land Rover Discovery 110-213 235/50R19 A12 A14 A18
Sport 110-213 235/55R19 A57 S08
LC
e11*2007/46*1659*..;
e5*2007/46*1058*00-02
- bis Modelljahr 2019
Land Rover Freelander 2 110-171 235/55R19 K1a A01 A12 A14
LF 110-171 255/50R19 K1a K1b K2b A18 S09
e11*2001/116*0300*. 110-171 275/45R19 K1a K2b
Land Rover Range-Rover 110-213 235/50R19 A12 A14 A18
Evoque 110-213 235/55R19 A57 Cbo Cpe
LV, LV-A Y85 S09
e11*2007/46*0223*..;
e3*2007/46*0221*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55013321 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH

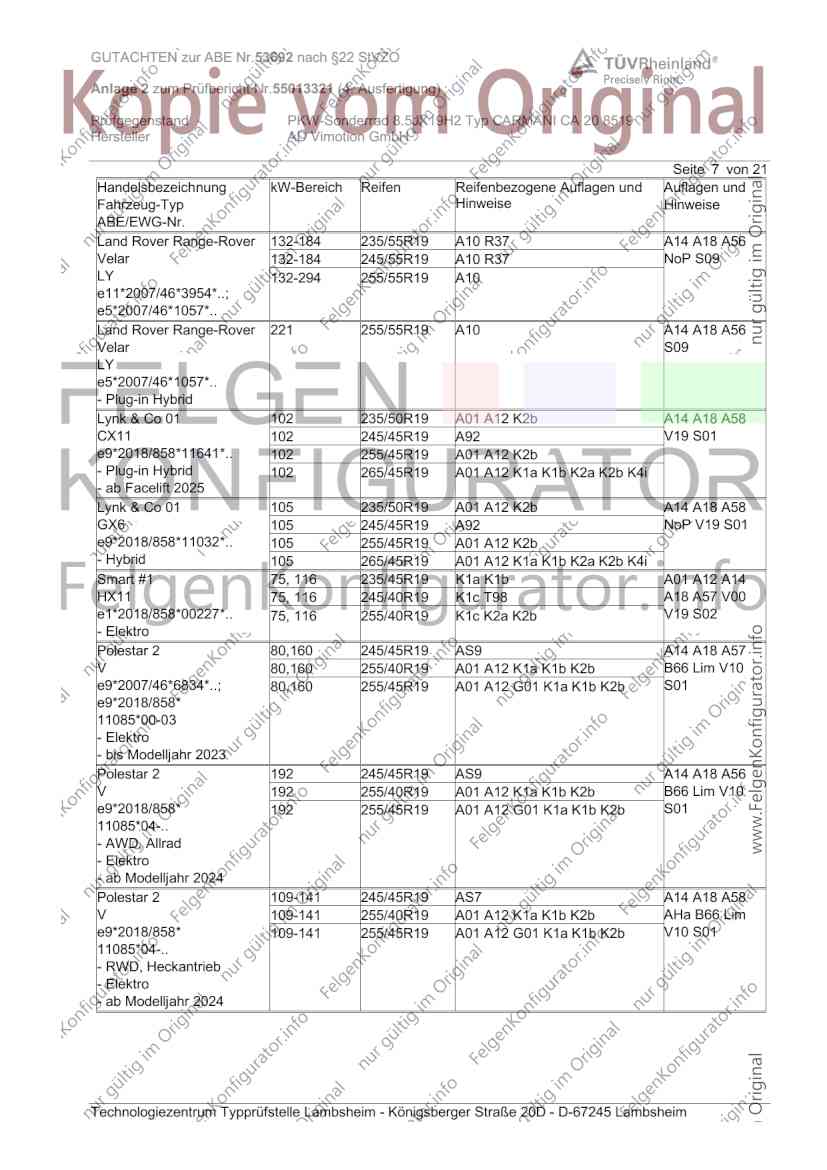

Seite 7 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover Range-Rover 132-184 235/55R19 A10 R37 A14 A18 A56
Velar 132-184 245/55R19 A10 R37 NoP S09
LY 132-294 255/55R19 A10
e11*2007/46*3954*..;
e5*2007/46*1057*..
Land Rover Range-Rover 221 255/55R19 A10 A14 A18 A56
Velar S09
LY
e5*2007/46*1057*..
- Plug-in Hybrid
Lynk & Co 01 102 235/50R19 A01 A12 K2b A14 A18 A58
CX11 102 245/45R19 A92 V19 S01
e9*2018/858*11641*.. 102 255/45R19 A01 A12 K2b
- Plug-in Hybrid 102 265/45R19 A01 A12 K1a K1b K2a K2b K4i
- ab Facelift 2025
Lynk & Co 01 105 235/50R19 A01 A12 K2b A14 A18 A58
GX6 105 245/45R19 A92 NoP V19 S01
e9*2018/858*11032*.. 105 255/45R19 A01 A12 K2b
- Hybrid 105 265/45R19 A01 A12 K1a K1b K2a K2b K4i
Smart #1 75, 116 235/45R19 K1a K1b A01 A12 A14
HX11 75, 116 245/40R19 K1c T98 A18 A57 V00
e1*2018/858*00227*.. 75, 116 255/40R19 K1c K2a K2b V19 S02
- Elektro
Polestar 2 80,160 245/45R19 AS9 A14 A18 A57
V 80,160 255/40R19 A01 A12 K1a K1b K2b B66 Lim V10
e9*2007/46*6834*..; 80,160 255/45R19 A01 A12 G01 K1a K1b K2b S01
e9*2018/858*
11085*00-03
- Elektro
- bis Modelljahr 2023
Polestar 2 192 245/45R19 AS9 A14 A18 A56
V 192 255/40R19 A01 A12 K1a K1b K2b B66 Lim V10
e9*2018/858* 192 255/45R19 A01 A12 G01 K1a K1b K2b S01
11085*04-..
- AWD, Allrad
- Elektro
- ab Modelljahr 2024
Polestar 2 109-141 245/45R19 AS7 A14 A18 A58
V 109-141 255/40R19 A01 A12 K1a K1b K2b AHa B66 Lim
e9*2018/858* 109-141 255/45R19 A01 A12 G01 K1a K1b K2b V10 S01
11085*04-..
- RWD, Heckantrieb
- Elektro
- ab Modelljahr 2024
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55013321 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH

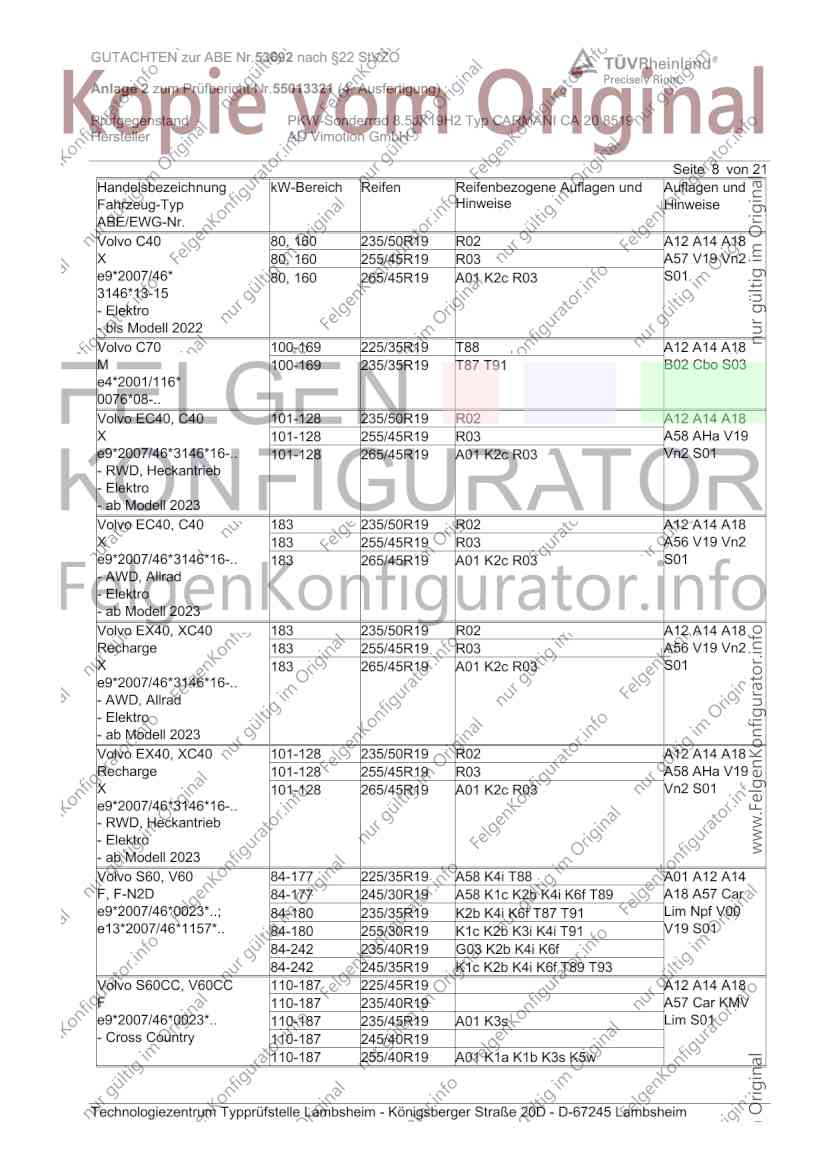

Seite 8 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo C40 80, 160 235/50R19 R02 A12 A14 A18
X 80, 160 255/45R19 R03 A57 V19 Vn2
e9*2007/46* 80, 160 265/45R19 A01 K2c R03 S01
3146*13-15
- Elektro
- bis Modell 2022
Volvo C70 100-169 225/35R19 T88 A12 A14 A18
M 100-169 235/35R19 T87 T91 B02 Cbo S03
e4*2001/116*
0076*08-..
Volvo EC40, C40 101-128 235/50R19 R02 A12 A14 A18
X 101-128 255/45R19 R03 A58 AHa V19
e9*2007/46*3146*16-.. 101-128 265/45R19 A01 K2c R03 Vn2 S01
- RWD, Heckantrieb
- Elektro
- ab Modell 2023
Volvo EC40, C40 183 235/50R19 R02 A12 A14 A18
X 183 255/45R19 R03 A56 V19 Vn2
e9*2007/46*3146*16-.. 183 265/45R19 A01 K2c R03 S01
- AWD, Allrad
- Elektro
- ab Modell 2023
Volvo EX40, XC40 183 235/50R19 R02 A12 A14 A18
Recharge 183 255/45R19 R03 A56 V19 Vn2
X 183 265/45R19 A01 K2c R03 S01
e9*2007/46*3146*16-..
- AWD, Allrad
- Elektro
- ab Modell 2023
Volvo EX40, XC40 101-128 235/50R19 R02 A12 A14 A18
Recharge 101-128 255/45R19 R03 A58 AHa V19
X 101-128 265/45R19 A01 K2c R03 Vn2 S01
e9*2007/46*3146*16-..
- RWD, Heckantrieb
- Elektro
- ab Modell 2023
Volvo S60, V60 84-177 225/35R19 A58 K4i T88 A01 A12 A14
F, F-N2D 84-177 245/30R19 A58 K1c K2b K4i K6f T89 A18 A57 Car
e9*2007/46*0023*..; 84-180 235/35R19 K2b K4i K6f T87 T91 Lim Npf V00
e13*2007/46*1157*.. 84-180 255/30R19 K1c K2b K3i K4i T91 V19 S01
84-242 235/40R19 G03 K2b K4i K6f
84-242 245/35R19 K1c K2b K4i K6f T89 T93
Volvo S60CC, V60CC 110-187 225/45R19 A12 A14 A18
F 110-187 235/40R19 A57 Car KMV
e9*2007/46*0023*.. 110-187 235/45R19 A01 K3s Lim S01
- Cross Country 110-187 245/40R19
110-187 255/40R19 A01 K1a K1b K3s K5w
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55013321 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH

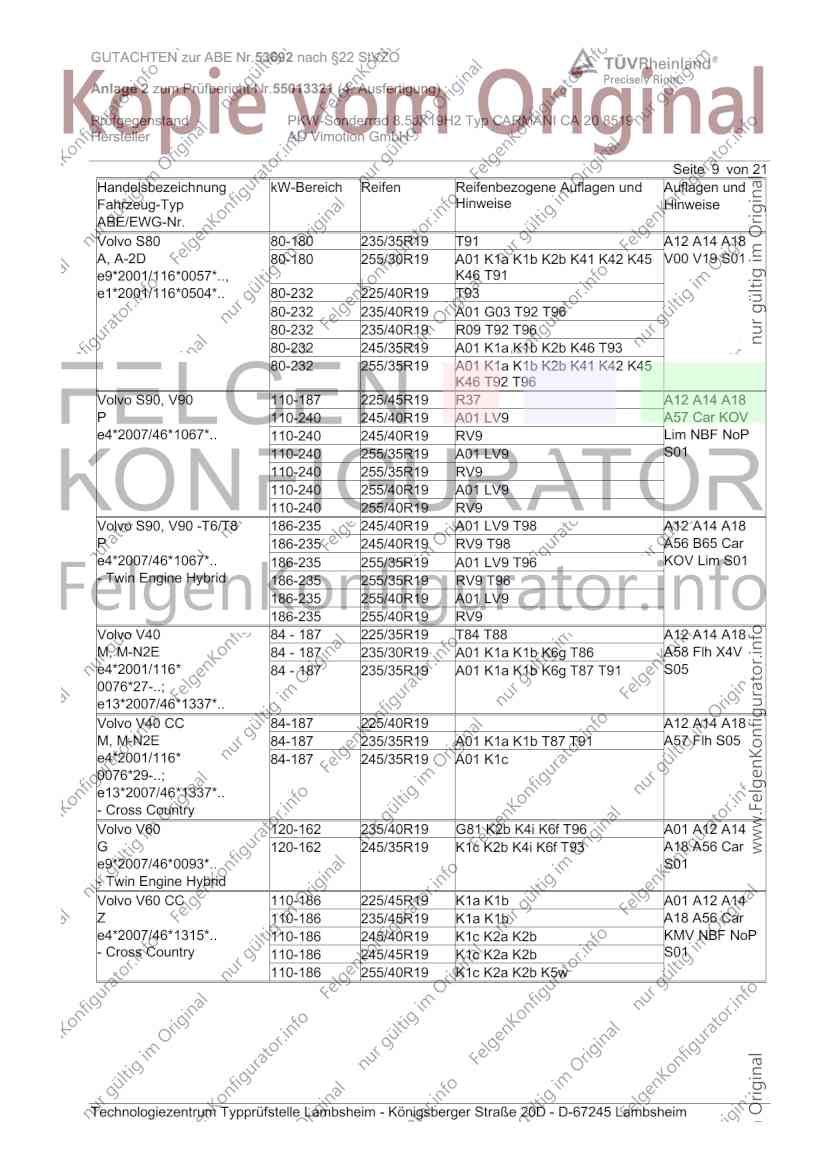

Seite 9 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S80 80-180 235/35R19 T91 A12 A14 A18
A, A-2D 80-180 255/30R19 A01 K1a K1b K2b K41 K42 K45 V00 V19 S01
e9*2001/116*0057*.., K46 T91
e1*2001/116*0504*.. 80-232 225/40R19 T93
80-232 235/40R19 A01 G03 T92 T96
80-232 235/40R19 R09 T92 T96
80-232 245/35R19 A01 K1a K1b K2b K46 T93
80-232 255/35R19 A01 K1a K1b K2b K41 K42 K45
K46 T92 T96
Volvo S90, V90 110-187 225/45R19 R37 A12 A14 A18
P 110-240 245/40R19 A01 LV9 A57 Car KOV
e4*2007/46*1067*.. 110-240 245/40R19 RV9 Lim NBF NoP
110-240 255/35R19 A01 LV9 S01
110-240 255/35R19 RV9
110-240 255/40R19 A01 LV9
110-240 255/40R19 RV9
Volvo S90, V90 -T6/T8 186-235 245/40R19 A01 LV9 T98 A12 A14 A18
P 186-235 245/40R19 RV9 T98 A56 B65 Car
e4*2007/46*1067*.. 186-235 255/35R19 A01 LV9 T96 KOV Lim S01
- Twin Engine Hybrid 186-235 255/35R19 RV9 T96
186-235 255/40R19 A01 LV9
186-235 255/40R19 RV9
Volvo V40 84 - 187 225/35R19 T84 T88 A12 A14 A18
M, M-N2E 84 - 187 235/30R19 A01 K1a K1b K6g T86 A58 Flh X4V
e4*2001/116* 84 - 187 235/35R19 A01 K1a K1b K6g T87 T91 S05
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/40R19 A12 A14 A18
M, M-N2E 84-187 235/35R19 A01 K1a K1b T87 T91 A57 Flh S05
e4*2001/116* 84-187 245/35R19 A01 K1c
0076*29-..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 120-162 235/40R19 G81 K2b K4i K6f T96 A01 A12 A14
G 120-162 245/35R19 K1c K2b K4i K6f T93 A18 A56 Car
e9*2007/46*0093*.. S01
- Twin Engine Hybrid
Volvo V60 CC 110-186 225/45R19 K1a K1b A01 A12 A14
Z 110-186 235/45R19 K1a K1b A18 A56 Car
e4*2007/46*1315*.. 110-186 245/40R19 K1c K2a K2b KMV NBF NoP
- Cross Country 110-186 245/45R19 K1c K2a K2b S01
110-186 255/40R19 K1c K2a K2b K5w
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55013321 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH

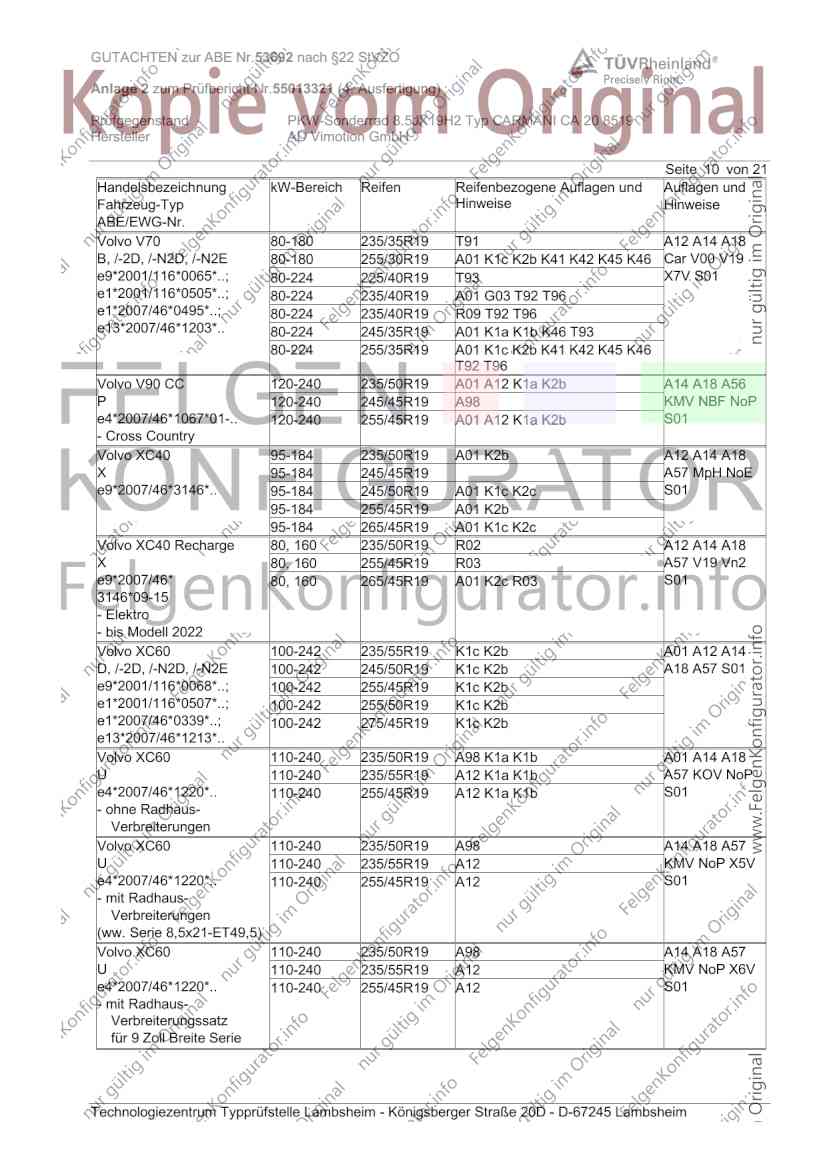

Seite 10 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V70 80-180 235/35R19 T91 A12 A14 A18
B, /-2D, /-N2D, /-N2E 80-180 255/30R19 A01 K1c K2b K41 K42 K45 K46 Car V00 V19
e9*2001/116*0065*..; 80-224 225/40R19 T93 X7V S01
e1*2001/116*0505*..; 80-224 235/40R19 A01 G03 T92 T96
e1*2007/46*0495*..; 80-224 235/40R19 R09 T92 T96
e13*2007/46*1203*.. 80-224 245/35R19 A01 K1a K1b K46 T93
80-224 255/35R19 A01 K1c K2b K41 K42 K45 K46
T92 T96
Volvo V90 CC 120-240 235/50R19 A01 A12 K1a K2b A14 A18 A56
P 120-240 245/45R19 A98 KMV NBF NoP
e4*2007/46*1067*01-.. 120-240 255/45R19 A01 A12 K1a K2b S01
- Cross Country
Volvo XC40 95-184 235/50R19 A01 K2b A12 A14 A18
X 95-184 245/45R19 A57 MpH NoE
e9*2007/46*3146*.. 95-184 245/50R19 A01 K1c K2c S01
95-184 255/45R19 A01 K2b
95-184 265/45R19 A01 K1c K2c
Volvo XC40 Recharge 80, 160 235/50R19 R02 A12 A14 A18
X 80, 160 255/45R19 R03 A57 V19 Vn2
e9*2007/46* 80, 160 265/45R19 A01 K2c R03 S01
3146*09-15
- Elektro
- bis Modell 2022
Volvo XC60 100-242 235/55R19 K1c K2b A01 A12 A14
D, /-2D, /-N2D, /-N2E 100-242 245/50R19 K1c K2b A18 A57 S01
e9*2001/116*0068*..; 100-242 255/45R19 K1c K2b
e1*2001/116*0507*..; 100-242 255/50R19 K1c K2b
e1*2007/46*0339*..; 100-242 275/45R19 K1c K2b
e13*2007/46*1213*..
Volvo XC60 110-240 235/50R19 A98 K1a K1b A01 A14 A18
U 110-240 235/55R19 A12 K1a K1b A57 KOV NoP
e4*2007/46*1220*.. 110-240 255/45R19 A12 K1a K1b S01
- ohne Radhaus-
Verbreiterungen
Volvo XC60 110-240 235/50R19 A98 A14 A18 A57
U 110-240 235/55R19 A12 KMV NoP X5V
e4*2007/46*1220*.. 110-240 255/45R19 A12 S01
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-ET49,5)
Volvo XC60 110-240 235/50R19 A98 A14 A18 A57
U 110-240 235/55R19 A12 KMV NoP X6V
e4*2007/46*1220*.. 110-240 255/45R19 A12 S01
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55013321 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH

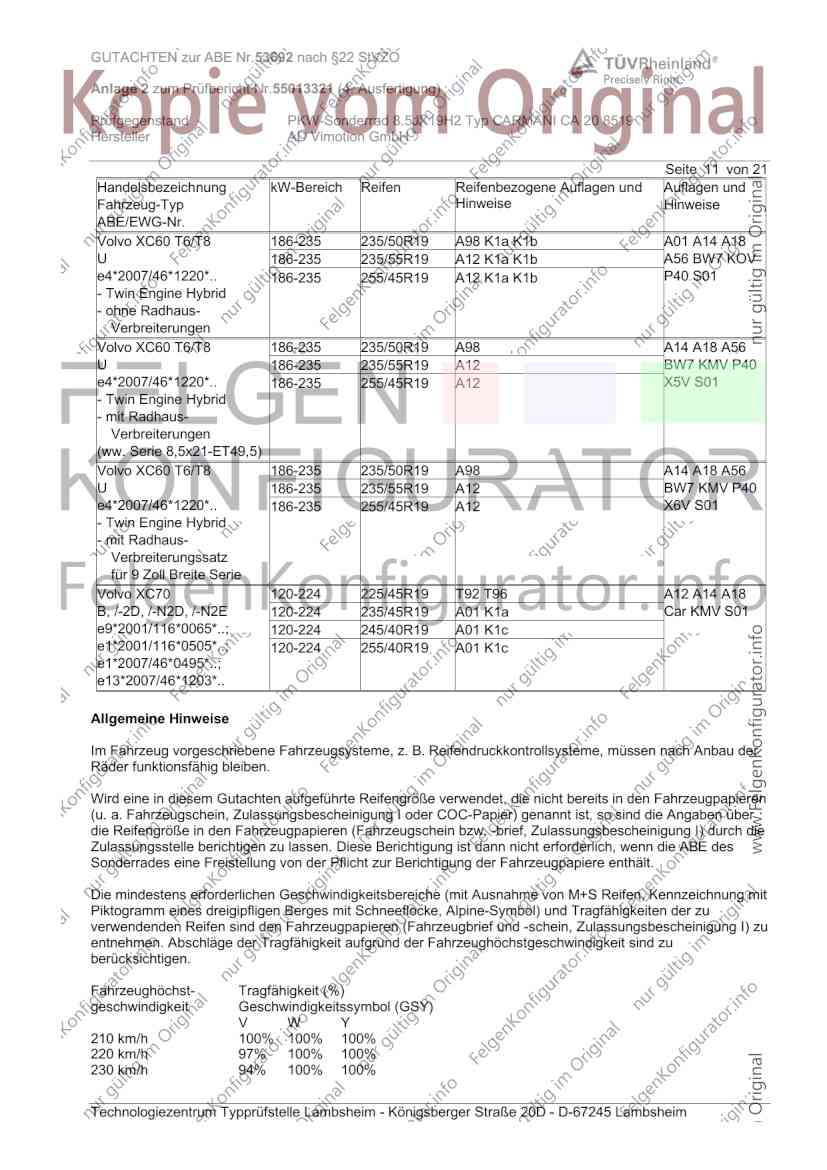

Seite 11 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 T6/T8 186-235 235/50R19 A98 K1a K1b A01 A14 A18
U 186-235 235/55R19 A12 K1a K1b A56 BW7 KOV
e4*2007/46*1220*.. 186-235 255/45R19 A12 K1a K1b P40 S01
- Twin Engine Hybrid
- ohne Radhaus-
Verbreiterungen
Volvo XC60 T6/T8 186-235 235/50R19 A98 A14 A18 A56
U 186-235 235/55R19 A12 BW7 KMV P40
e4*2007/46*1220*.. 186-235 255/45R19 A12 X5V S01
- Twin Engine Hybrid
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-ET49,5)
Volvo XC60 T6/T8 186-235 235/50R19 A98 A14 A18 A56
U 186-235 235/55R19 A12 BW7 KMV P40
e4*2007/46*1220*.. 186-235 255/45R19 A12 X6V S01
- Twin Engine Hybrid
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC70 120-224 225/45R19 T92 T96 A12 A14 A18
B, /-2D, /-N2D, /-N2E 120-224 235/45R19 A01 K1a Car KMV S01
e9*2001/116*0065*..; 120-224 245/40R19 A01 K1c
e1*2001/116*0505*..; 120-224 255/40R19 A01 K1c
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55013321 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH

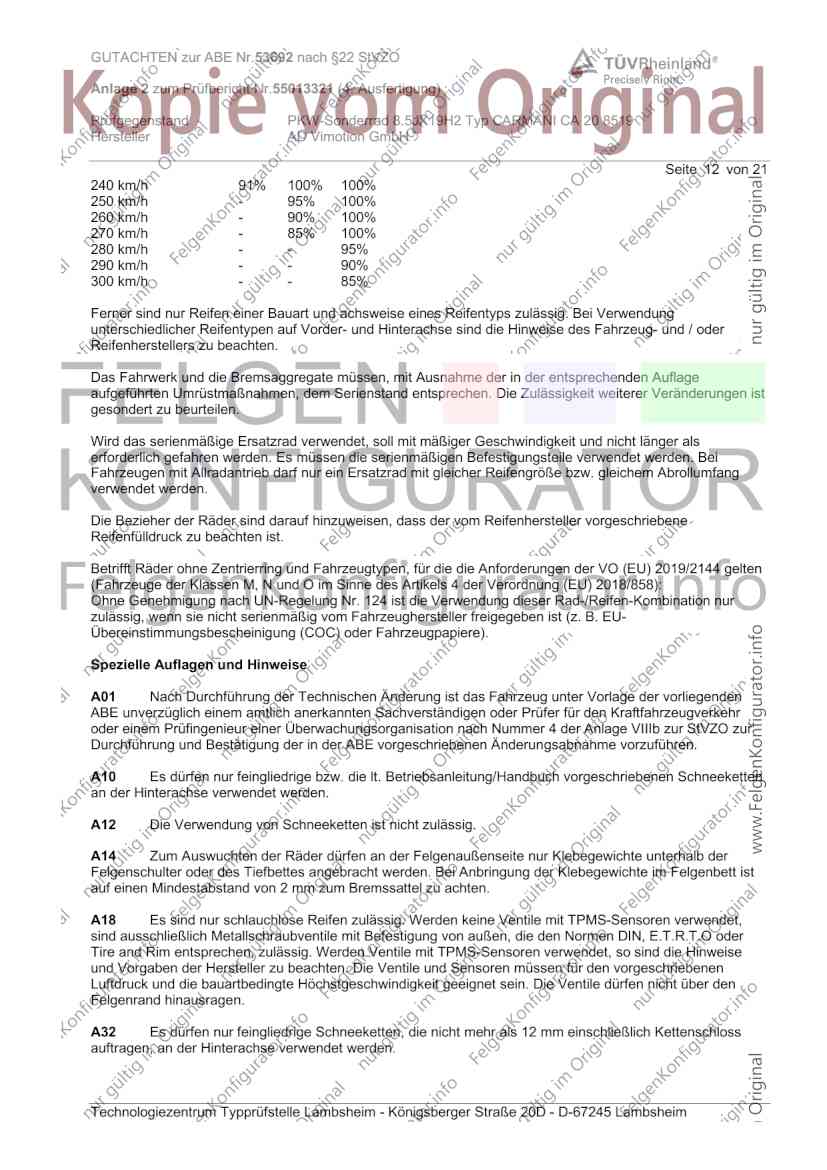

Seite 12 von 21
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55013321 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH

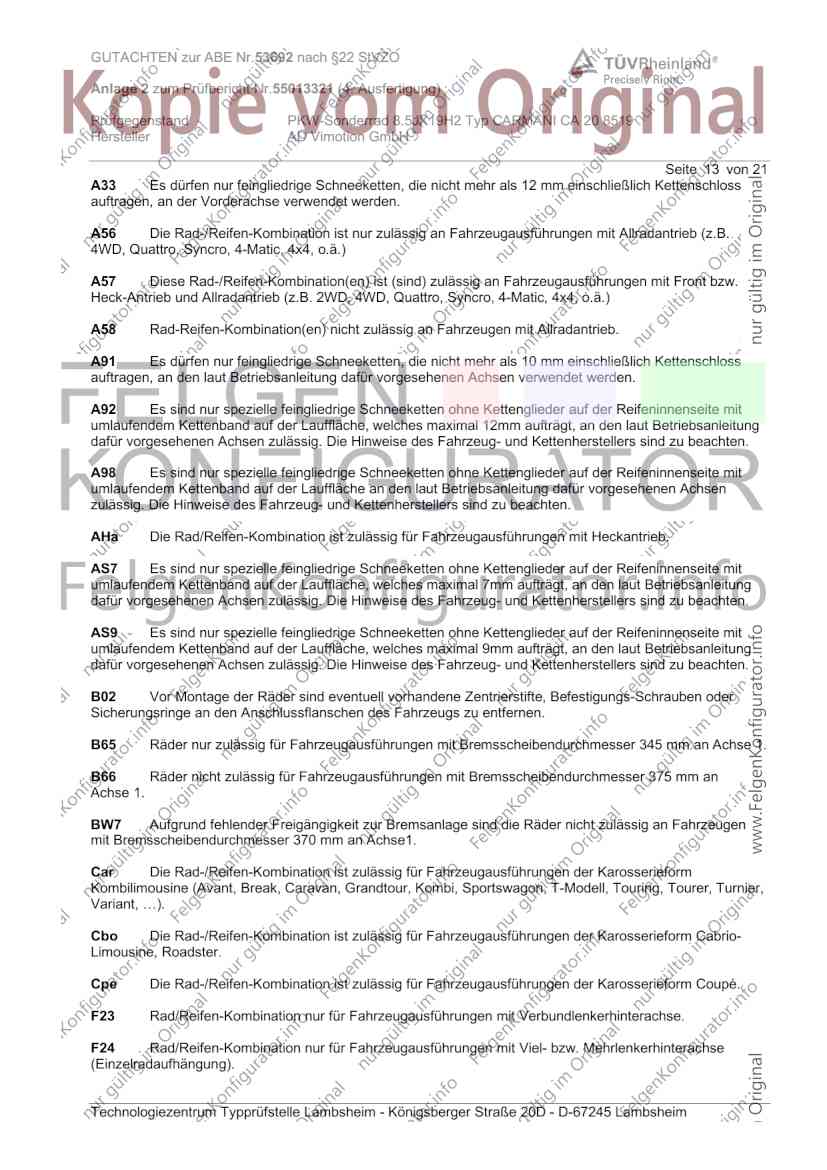

Seite 13 von 21
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A92 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 12mm aufträgt, an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen Achsen
zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
AS7 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 7mm aufträgt, an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
AS9 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 9mm aufträgt, an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B65 Räder nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 345 mm an Achse 1.
B66 Räder nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 375 mm an
Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55013321 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH

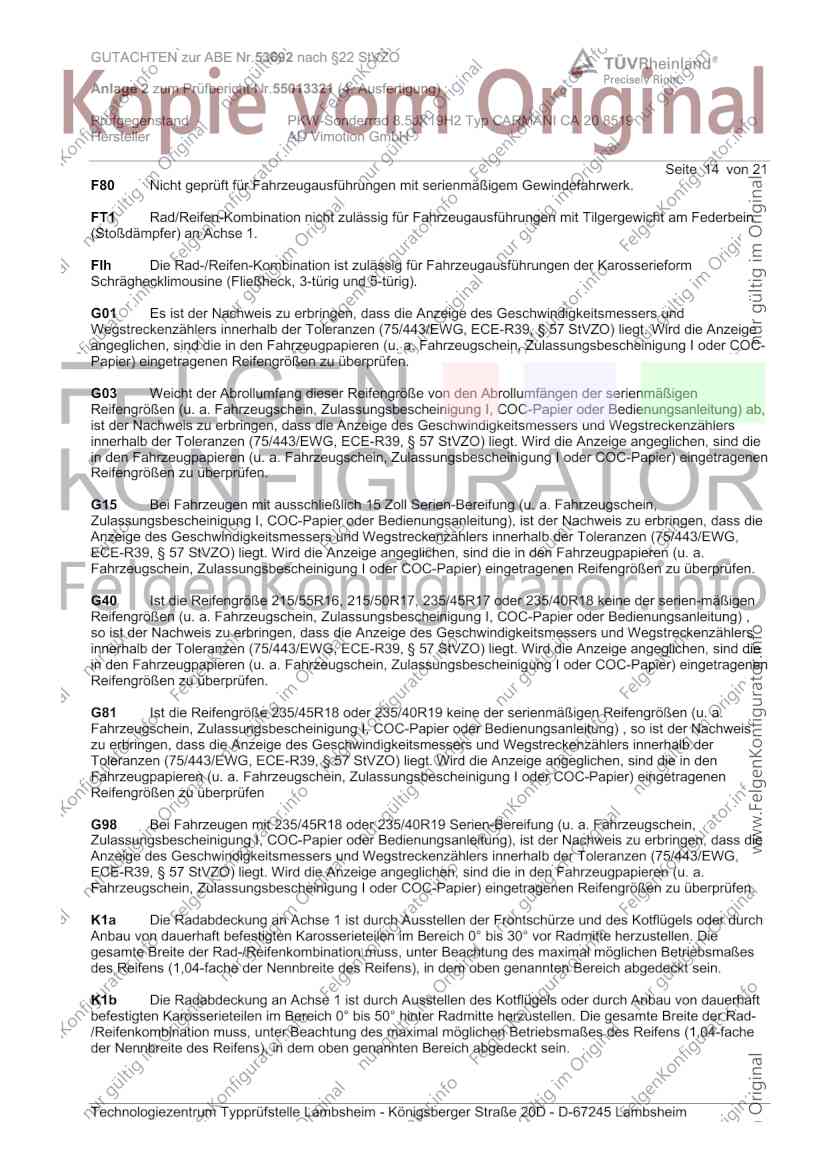

Seite 14 von 21
F80 Nicht geprüft für Fahrzeugausführungen mit serienmäßigem Gewindefahrwerk.
FT1 Rad/Reifen-Kombination nicht zulässig für Fahrzeugausführungen mit Tilgergewicht am Federbein
(Stoßdämpfer) an Achse 1.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ab,
ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-mäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ,
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis
zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55013321 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH

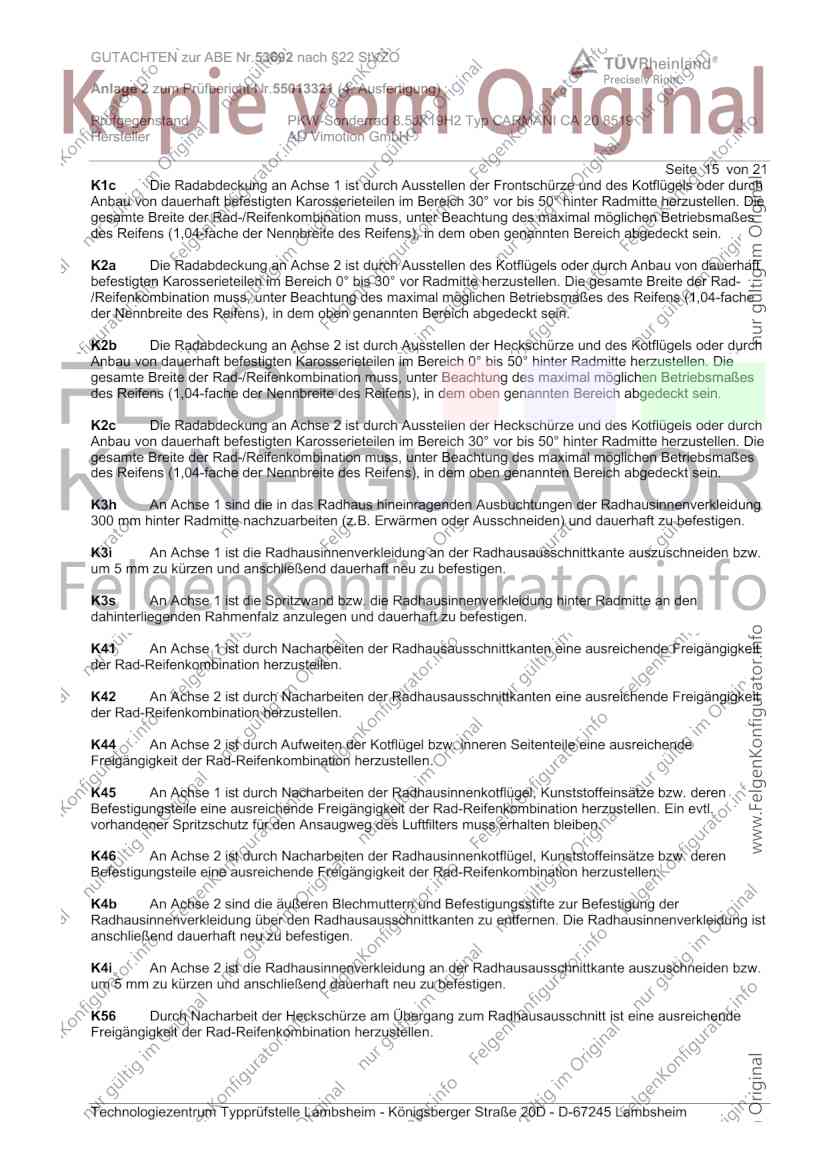

Seite 15 von 21
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenverkleidung
300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die Radhausinnenverkleidung ist
anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55013321 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH
Seite 16 von 21

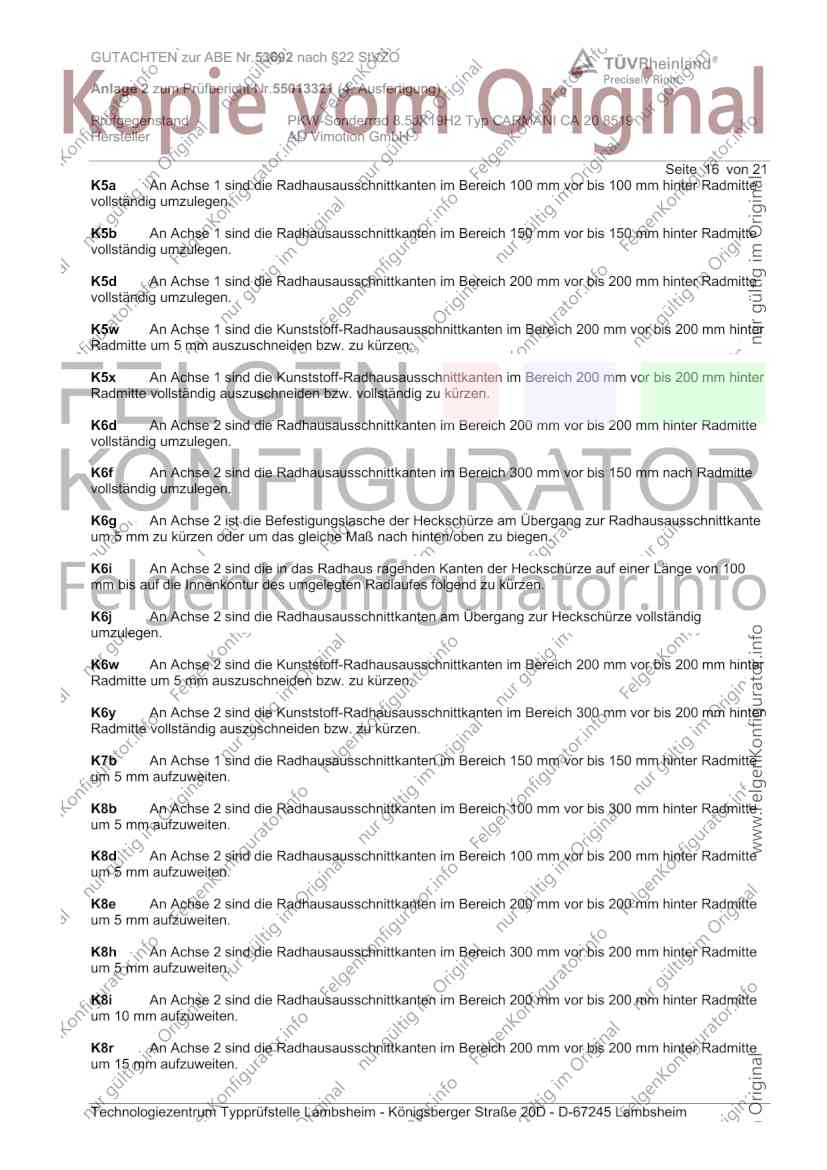

K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter Radmitte
um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 15 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55013321 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH
Seite 17 von 21

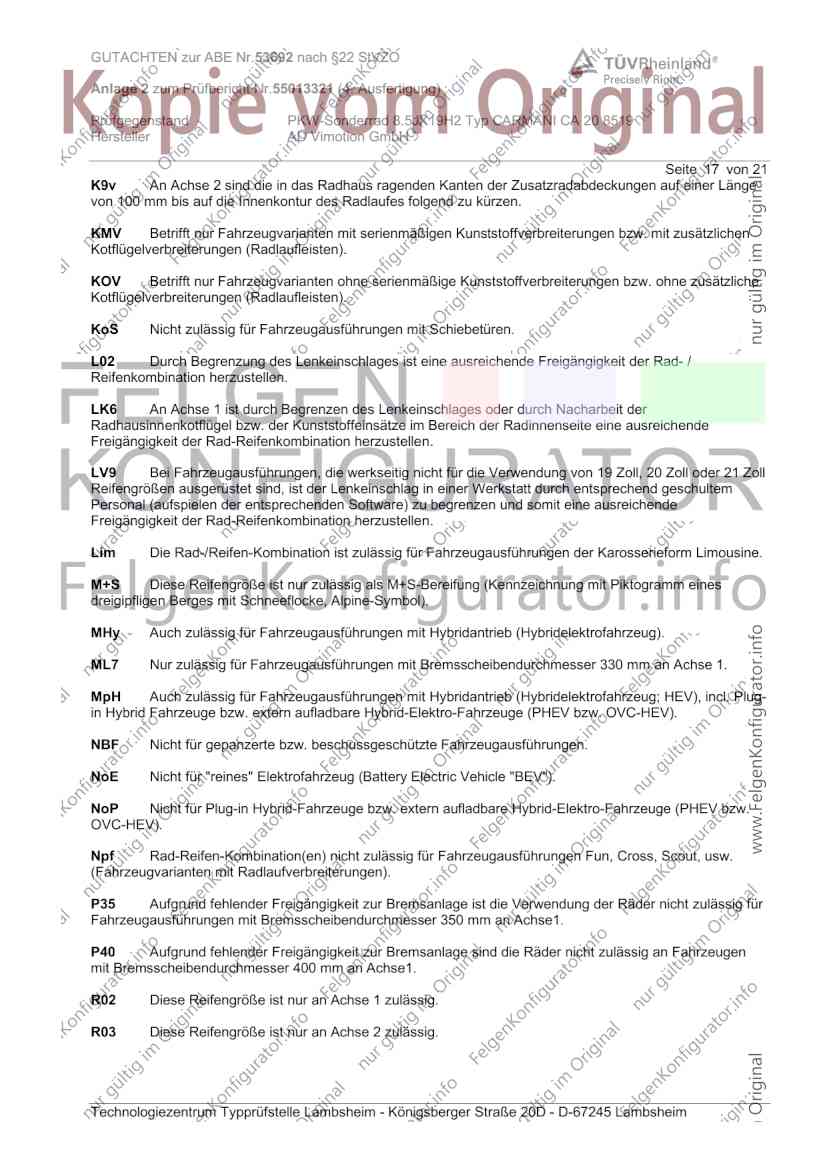

K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder 21 Zoll
Reifengrößen ausgerüstet sind, ist der Lenkeinschlag in einer Werkstatt durch entsprechend geschultem
Personal (aufspielen der entsprechenden Software) zu begrenzen und somit eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
ML7 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 330 mm an Achse 1.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout, usw.
(Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 400 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55013321 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH
Seite 18 von 21
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/55R16,
215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RV9 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen, die werkseitig für die Verwendung
von 19 Zoll, 20 Zoll oder 21 Zoll Reifengrößen ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe Seite 1)
verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe Seite 1)
verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe Seite 1)
verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55013321 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH
Seite 19 von 21
S13 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S13 (siehe Seite 1)
verwendet werden.
S14 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S14 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55013321 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH
Seite 20 von 21
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V10 Es sind auf der Vorder- und Hinterachse nur gleiche Reifengrößen zulässig.
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 235/60R19 255/55R19
Nr. 12 245/30R19 305/25R19
Nr. 13 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 14 245/40R19 275/35R19, 285/35R19
Nr. 15 245/45R19 265/40R19, 275/40R19
Nr. 16 245/50R19 275/45R19
Nr. 17 255/30R19 305/25R19, 315/25R19
Nr. 18 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 19 255/40R19 285/35R19, 295/35R19
Nr. 20 255/45R19 285/40R19
Nr. 21 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 22 255/55R19 275/50R19
Nr. 23 265/30R19 305/25R19, 315/25R19
Nr. 24 265/35R19 295/30R19, 305/30R19
Nr. 25 265/40R19 295/35R19
Nr. 26 265/45R19 295/40R19
Nr. 27 265/50R19 295/45R19
Nr. 28 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss die
Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country (Typ
M).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55013321 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH
Seite 21 von 21
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-ET38,5
ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country ww.
Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/45R18
oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe
oder elektrohydraulischem Direktschaltgetriebe.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. Juni 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 21 und gilt für Sonderräder ab Herstellungsdatum Januar 2021.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. Juni 2025
Wagner 00448501.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
