GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr.55013321 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH

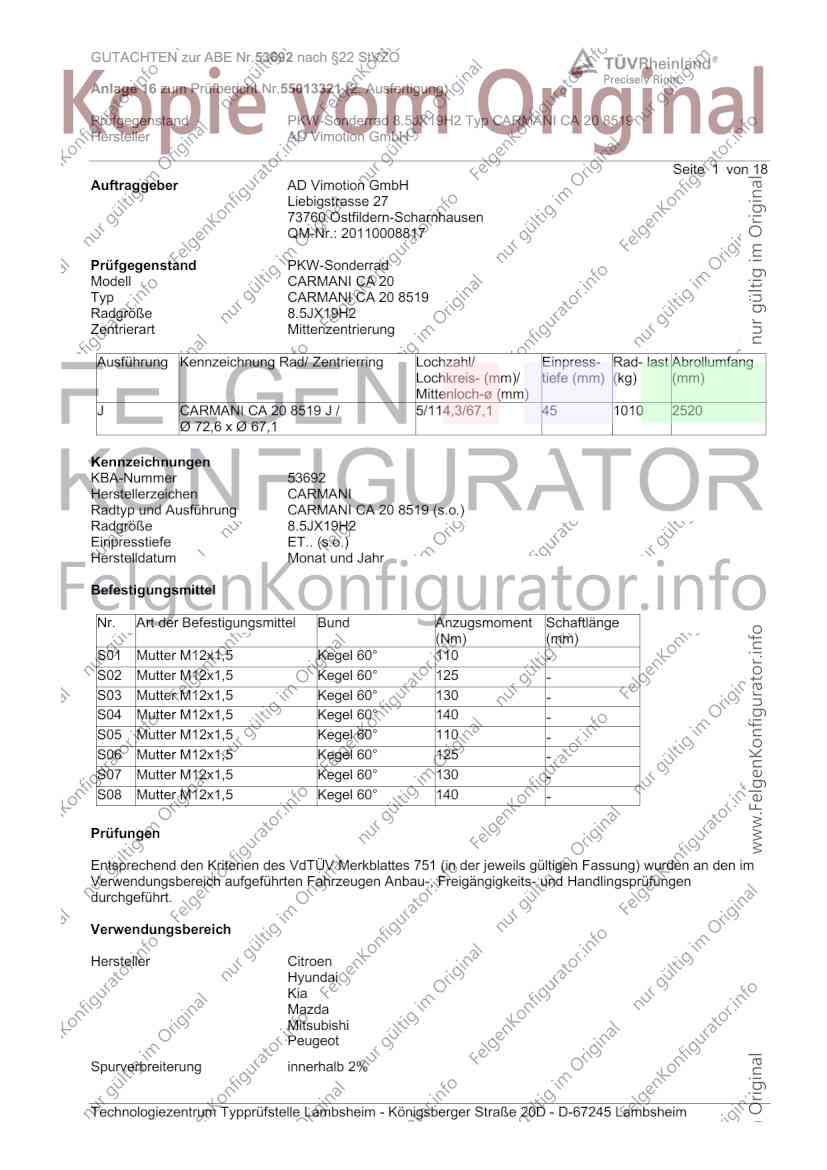

Seite 1 von 18
Auftraggeber AD Vimotion GmbH
Liebigstrasse 27
73760 Ostfildern-Scharnhausen
QM-Nr.: 20110008817
Prüfgegenstand PKW-Sonderrad
Modell CARMANI CA 20
Typ CARMANI CA 20 8519
Radgröße 8.5JX19H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
J CARMANI CA 20 8519 J / 5/114,3/67,1 45 1010 2520
Ø 72,6 x Ø 67,1
Kennzeichnungen
KBA-Nummer 53692
Herstellerzeichen CARMANI
Radtyp und Ausführung CARMANI CA 20 8519 (s.o.)
Radgröße 8.5JX19H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge
(Nm) (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 125 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,5 Kegel 60° 140 -
S05 Mutter M12x1,5 Kegel 60° 110 -
S06 Mutter M12x1,5 Kegel 60° 125 -
S07 Mutter M12x1,5 Kegel 60° 130 -
S08 Mutter M12x1,5 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Citroen
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr.55013321 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C4 Aircross 84-110 225/45R19 A12 A14 A18
B 84-110 235/45R19 A57 S05
e2*2007/46*0117*..
Hyundai Grand Santa Fe 145, 147 235/50R19 K1a K2b A01 A12 A14
(III) 145, 147 235/55R19 K1a K2b A18 A56 S06
DM 145, 147 255/45R19 K1a K2b
e11*2007/46*0633*..
- incl. Facelift 2016
Hyundai i20 N (III) 150 215/35R19 K1c K2c K3i K5d K7d K8m T85 A01 A12 A14
BC3 A18 A58 Flh
e5*2007/46*0121*.. NoE NoP S06
Hyundai i30 /-cw 66-105 225/35R19 K1c K27 K2a K2b K41 K56 T84 A01 A12 A14
FD, FDH 77-105 215/35R19 K1a K1b K27 K2b K41 K56 T85 A18 Car Flh
e11*2001/116*0313*. S05
e11*2001/116*0343*.
e11*2007/46*0225*..
Hyundai i30 /-cw 66-137 225/35R19 Car Cpe Flh K1a K1b K2b K5a A01 A12 A14
GDH, GDH-HME K6g T84 T88 A18 A58 S05
e11*2007/46*0337*..; 73-100 215/35R19 Cpe Flh K2b K6g NoD T85
e11*2007/46*0338*..;
e13*2007/46*1604*..
- incl. Facelift 2015
Hyundai i30 /-cw 70-118 225/35R19 K1c K2b K8h T88 A01 A12 A14
PDE 70-118 235/30R19 K1c K2c K5d K8h T86 A18 A58 Car
e11*2007/46*3807*..; 70-118 235/35R19 G01 K1c K2c K3f K5d K6i K6j F24 Flh NoP
e5*2007/46*1075*.. K7b K8h S06
- incl. Facelift 2020
Hyundai i30 Fastback 85-118 225/35R19 K1c K2b K8h T88 A01 A12 A14
PDE 85-118 235/30R19 K1c K2c K5b K8h T86 A18 A58 F24
e11*2007/46*3807*..; 85-118 235/35R19 G01 K1c K2c K3f K5d K6j K7b NoP Y85 S06
e5*2007/46*1075*.. K8h
- incl. Facelift 2020
Hyundai i30 N 184 225/35R19 K1a K1b K2b K3f K5d K8h T88 A01 A12 A14
PDE 184 235/35R19 G90 K1c K2c K3f K5d K6i K6j A18 A58 F24
e11*2007/46*3807*..; K8h Flh V19 S06
e5*2007/46*1075*.. 184 245/30R19 K1c K2c K3f K5d K8m T89
- incl. Facelift 2020 184 255/30R19 K1c K2c K3f K5d K8m
Hyundai i30 N Fastback 184 225/35R19 K1a K1b K2b K3f K5d K8h T88 A01 A12 A14
PDE 184 235/35R19 G90 K1c K2c K3f K5d K6j K8h A18 A58 F24
e11*2007/46*3807*..; 184 245/30R19 K1c K2c K3f K5d K8m T89 V19 Y85 S06
e5*2007/46*1075*.. 184 255/30R19 K1c K2c K3f K5d K8m
- incl. Facelift 2020
Hyundai i30 N Perf. 202,206 225/35R19 K1a K1b K2b K3f K5d K8h M+S A01 A12 A14
Fastback T88 A18 A58 F24
PDE 202,206 235/35R19 K1c K2c K3f K5d K6j K8h T87 V19 Y85 S06
e11*2007/46*3807*..; T91
202,206 245/30R19 K1c K2c K3f K5d K8m T89
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr.55013321 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH

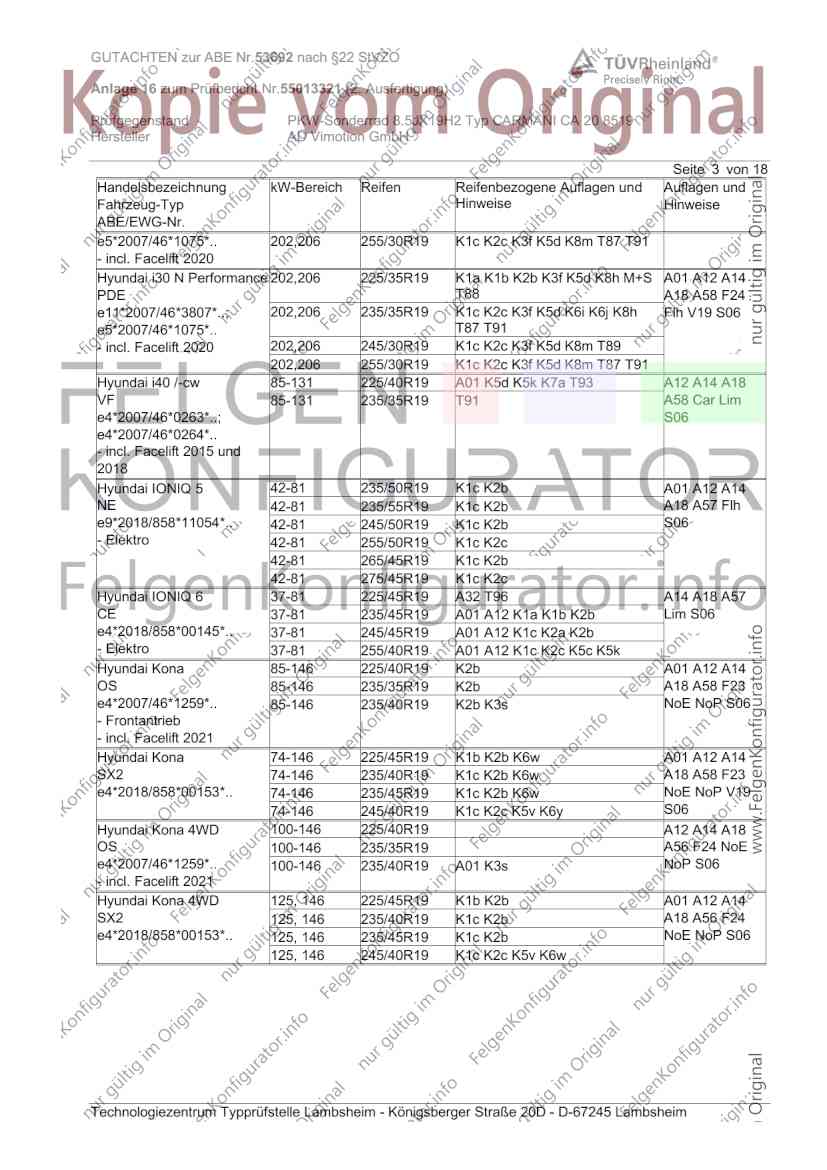

Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
e5*2007/46*1075*.. 202,206 255/30R19 K1c K2c K3f K5d K8m T87 T91
- incl. Facelift 2020
Hyundai i30 N Performance 202,206 225/35R19 K1a K1b K2b K3f K5d K8h M+S A01 A12 A14
PDE T88 A18 A58 F24
e11*2007/46*3807*..; 202,206 235/35R19 K1c K2c K3f K5d K6i K6j K8h Flh V19 S06
e5*2007/46*1075*.. T87 T91
- incl. Facelift 2020 202,206 245/30R19 K1c K2c K3f K5d K8m T89
202,206 255/30R19 K1c K2c K3f K5d K8m T87 T91
Hyundai i40 /-cw 85-131 225/40R19 A01 K5d K5k K7a T93 A12 A14 A18
VF 85-131 235/35R19 T91 A58 Car Lim
e4*2007/46*0263*..; S06
e4*2007/46*0264*..
- incl. Facelift 2015 und
2018
Hyundai IONIQ 5 42-81 235/50R19 K1c K2b A01 A12 A14
NE 42-81 235/55R19 K1c K2b A18 A57 Flh
e9*2018/858*11054*.. 42-81 245/50R19 K1c K2b S06
- Elektro 42-81 255/50R19 K1c K2c
42-81 265/45R19 K1c K2b
42-81 275/45R19 K1c K2c
Hyundai IONIQ 6 37-81 225/45R19 A32 T96 A14 A18 A57
CE 37-81 235/45R19 A01 A12 K1a K1b K2b Lim S06
e4*2018/858*00145*.. 37-81 245/45R19 A01 A12 K1c K2a K2b
- Elektro 37-81 255/40R19 A01 A12 K1c K2c K5c K5k
Hyundai Kona 85-146 225/40R19 K2b A01 A12 A14
OS 85-146 235/35R19 K2b A18 A58 F23
e4*2007/46*1259*.. 85-146 235/40R19 K2b K3s NoE NoP S06
- Frontantrieb
- incl. Facelift 2021
Hyundai Kona 74-146 225/45R19 K1b K2b K6w A01 A12 A14
SX2 74-146 235/40R19 K1c K2b K6w A18 A58 F23
e4*2018/858*00153*.. 74-146 235/45R19 K1c K2b K6w NoE NoP V19
74-146 245/40R19 K1c K2c K5v K6y S06
Hyundai Kona 4WD 100-146 225/40R19 A12 A14 A18
OS 100-146 235/35R19 A56 F24 NoE
e4*2007/46*1259*.. 100-146 235/40R19 A01 K3s NoP S06
- incl. Facelift 2021
Hyundai Kona 4WD 125, 146 225/45R19 K1b K2b A01 A12 A14
SX2 125, 146 235/40R19 K1c K2b A18 A56 F24
e4*2018/858*00153*.. 125, 146 235/45R19 K1c K2b NoE NoP S06
125, 146 245/40R19 K1c K2c K5v K6w
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr.55013321 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Kona electric 26, 28 225/40R19 K2b A01 A12 A14
OS, OSE A18 A58 F24
e4*2007/46*1259*.., S06
e4*2007/46*1522*..
- incl. Facelift 2021
Hyundai Kona electric 33-54 225/45R19 K1b K2b A01 A12 A14
SX2E 33-54 235/45R19 K1c K2b A18 A58 F24
e4*2018/858*00168*.. 33-54 245/40R19 K1c K2c K5v K6w V19 S06
- Elektro 33-54 255/40R19 K2c K6w R03
Hyundai Kona Hybrid 77 225/40R19 K2b K6w A01 A12 A14
OS A18 A58 F24
e4*2007/46*1259*.. S06
- incl. Facelift 2021
Hyundai Kona Hybrid 69, 77 225/45R19 K1b K2b A01 A12 A14
SX2 69, 77 235/40R19 K1c K2b A18 A58 F24
e4*2018/858*00153*.. 69, 77 235/45R19 K1c K2b NoE NoP V19
69, 77 245/40R19 K1c K2c K5v K6w S06
69, 77 255/40R19 K2c K6w R03
Hyundai Kona N 206 225/40R19 K2b A01 A12 A14
OS 206 235/40R19 K1c K2a K2b A18 A58 F24
e4*2007/46*1259*14-.. 206 245/35R19 K1c K2c K6v NoE NoP S06
206 255/35R19 K1c K2c K4i K5v K6v
Hyundai Nexo 32 (120) 225/45R19 T96 A12 A14 A18
FE 32 (120) 235/45R19 A58 S06
e9*2007/46*6592*.. 32 (120) 245/45R19
Hyundai Santa Fe (III) 110-147 235/50R19 K1a K2b A01 A12 A14
DM 110-147 235/55R19 K1a K2b A18 A57 S06
e11*2007/46*0633*.. 110-147 255/45R19 K1a K2b
- incl. Facelift 2016
Hyundai Santa Fe (IV) 110-147 235/50R19 K1a K1b A01 A12 A14
TM 110-147 235/55R19 K1a K1b A18 A57 S06
e4*2007/46* 110-147 245/50R19 K1c K2b
1318*00-02 110-147 255/45R19 K1a K1b
110-147 265/45R19 K1c K2b
Hyundai Santa Fe (IV) 132-148 235/50R19 A12 A14 A18
TM 132-148 235/55R19 A57 MpH NoE
e4*2007/46* 132-148 245/50R19 A01 K1c K2b S06
1318*03-.. 132-148 255/45R19
- ab Facelift 2020 132-148 255/50R19 A01 K1c K2c
132-148 265/45R19 A01 K1c K2b
132-148 275/45R19 A01 K1c K2c
Hyundai Santa Fe (V) 117-132 235/50R19 A39 A14 A18 A57
MX5 117-132 235/55R19 A39 MpH NoE S06
e4*2018/858*00188*.. 117-132 245/50R19 A01 A12 K1c K2b
117-132 255/50R19 A01 A12 K1c K2b
117-132 265/45R19 A01 A12 K1c K2b
117-132 275/45R19 A01 A12 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr.55013321 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Sonata 100-184 225/40R19 T93 A12 A14 A18
NF Lim S05
e11*2001/116*0241*.
Hyundai Tucson (III) 114-136 225/45R19 K1a K2b T96 A01 A12 A14
TL 114-136 235/45R19 K1c K2b A18 A57 S06
e11*2007/46*2711*..; 114-136 245/45R19 K1c K2c
e5*2007/46*1084*.. 114-136 255/40R19 K1c K2c K6w K8x
- incl. Facelift 2018 114-136 255/45R19 K1c K2c K6w K8x
Hyundai Tucson (III) 85-136 225/45R19 K1a K2b T96 A01 A12 A14
TLE, TLE-HME 85-136 235/45R19 K1c K2b A18 A57 S06
e11*2007/46*2724*..; 85-136 245/45R19 K1c K2c
e13*2007/46*1612*..; 85-136 255/40R19 K1c K2c K6w K8x
e5*2007/46*1076*.. 85-136 255/45R19 K1c K2c K6w K8x
- incl. Facelift 2018
Hyundai Tucson (IV) 85-132 235/50R19 K1a K1b K2b A01 A12 A14
NX4e 85-132 245/45R19 K2b A18 A57 MpH
e5*2018/858*00001*.. 85-132 255/45R19 K1a K1b K2b NoE S06
- incl. Facelift 2024 85-132 265/45R19 K1c K2c
Kia Carens 85-122 225/40R19 G80 K1a K1b K2b K6g K8h T93 A01 A12 A14
RP 85-122 235/35R19 G80 K1c K2c K3f K5d K6g K8m A18 A58 S05
e4*2007/46*0633*.. T91
Kia cee'd (I) 66-106 225/35R19 Car K1c K2b K41 K56 T84 T88 A01 A12 A14
ED 77-106 215/35R19 K1a K1b K2b K41 K56 T85 A18 Cpe Flh
e4*2001/116*0121*.; S05
e4*2007/46*0132*..
- pro_cee'd /-SW
Kia cee'd /-SW (II) 66-150 225/35R19 Car K1c K2b K3f K4g K5d K6g A01 A12 A14
JD T84 T88 Y85 A18 A58 S05
e4*2007/46*0496*..; 73-100 215/35R19 K1a K1b K2b K3f K6g NoD T85
e4*2007/46*0497*.. Y85
- incl. Facelift 2015
Kia Ceed /-SW (III) 73-150 225/35R19 K1c K2b K3f K5b K6i K6j K8h A01 A12 A14
CD T88 A18 A58 Car
e4*2007/46*1299*.. 73-150 235/30R19 K1c K2c K3f K5d K6i K6j K8m F24 KOV NoP
T86 Y85 S06
73-150 235/35R19 G01 K1c K2c K3f K5d K6i K6j K7i
K8m
Kia e-Niro (I) 27-29 225/40R19 T93 A12 A14 A18
DE A58 S06
e4*2007/46*1139*..
- Elektro
Kia e-Soul (III) 27-29 225/40R19 K1a K1b K6j T89 A01 A12 A14
SK3 A18 A58 S06
e4*2007/46*1365*..
(39-64 kWh-Batterie)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr.55013321 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH

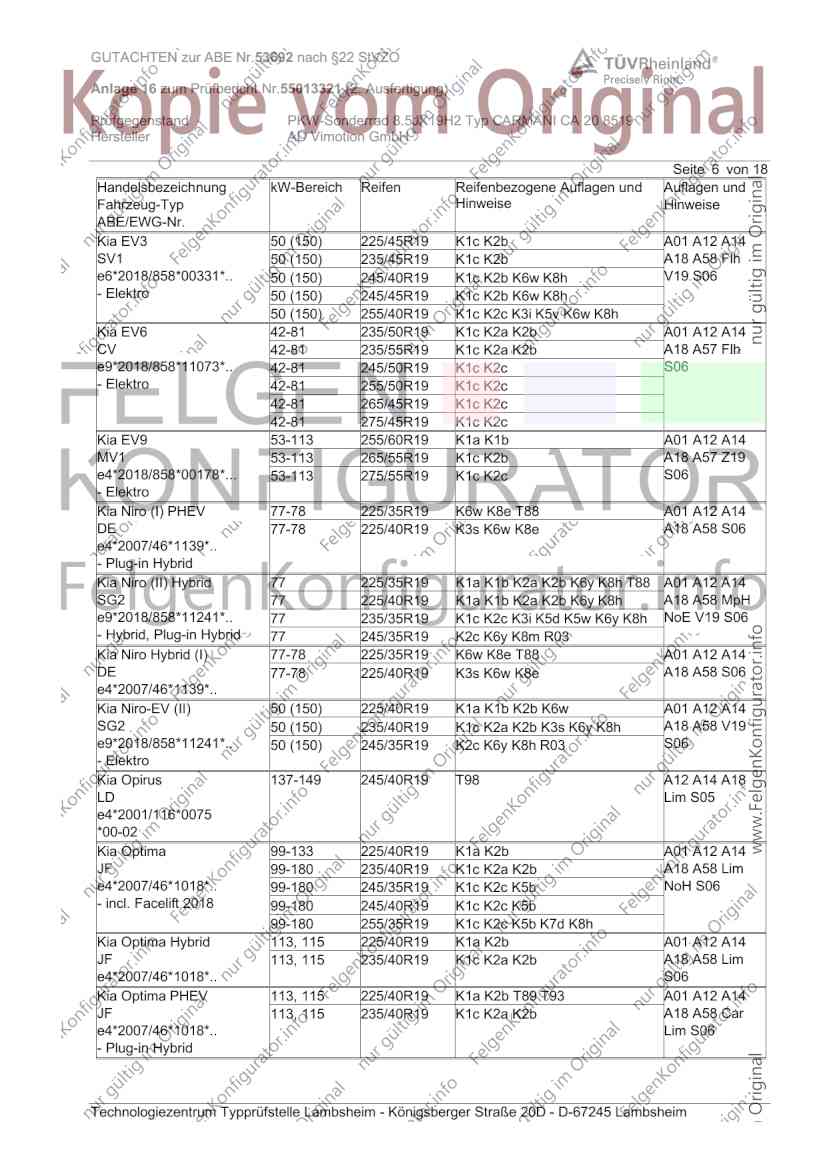

Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia EV3 50 (150) 225/45R19 K1c K2b A01 A12 A14
SV1 50 (150) 235/45R19 K1c K2b A18 A58 Flh
e6*2018/858*00331*.. 50 (150) 245/40R19 K1c K2b K6w K8h V19 S06
- Elektro 50 (150) 245/45R19 K1c K2b K6w K8h
50 (150) 255/40R19 K1c K2c K3i K5v K6w K8h
Kia EV6 42-81 235/50R19 K1c K2a K2b A01 A12 A14
CV 42-81 235/55R19 K1c K2a K2b A18 A57 Flh
e9*2018/858*11073*.. 42-81 245/50R19 K1c K2c S06
- Elektro 42-81 255/50R19 K1c K2c
42-81 265/45R19 K1c K2c
42-81 275/45R19 K1c K2c
Kia EV9 53-113 255/60R19 K1a K1b A01 A12 A14
MV1 53-113 265/55R19 K1c K2b A18 A57 Z19
e4*2018/858*00178*... 53-113 275/55R19 K1c K2c S06
- Elektro
Kia Niro (I) PHEV 77-78 225/35R19 K6w K8e T88 A01 A12 A14
DE 77-78 225/40R19 K3s K6w K8e A18 A58 S06
e4*2007/46*1139*..
- Plug-in Hybrid
Kia Niro (II) Hybrid 77 225/35R19 K1a K1b K2a K2b K6y K8h T88 A01 A12 A14
SG2 77 225/40R19 K1a K1b K2a K2b K6y K8h A18 A58 MpH
e9*2018/858*11241*.. 77 235/35R19 K1c K2c K3i K5d K5w K6y K8h NoE V19 S06
- Hybrid, Plug-in Hybrid 77 245/35R19 K2c K6y K8m R03
Kia Niro Hybrid (I) 77-78 225/35R19 K6w K8e T88 A01 A12 A14
DE 77-78 225/40R19 K3s K6w K8e A18 A58 S06
e4*2007/46*1139*..
Kia Niro-EV (II) 50 (150) 225/40R19 K1a K1b K2b K6w A01 A12 A14
SG2 50 (150) 235/40R19 K1c K2a K2b K3s K6y K8h A18 A58 V19
e9*2018/858*11241*.. 50 (150) 245/35R19 K2c K6y K8h R03 S06
- Elektro
Kia Opirus 137-149 245/40R19 T98 A12 A14 A18
LD Lim S05
e4*2001/116*0075
*00-02
Kia Optima 99-133 225/40R19 K1a K2b A01 A12 A14
JF 99-180 235/40R19 K1c K2a K2b A18 A58 Lim
e4*2007/46*1018*.. 99-180 245/35R19 K1c K2c K5b NoH S06
- incl. Facelift 2018 99-180 245/40R19 K1c K2c K5b
99-180 255/35R19 K1c K2c K5b K7d K8h
Kia Optima Hybrid 113, 115 225/40R19 K1a K2b A01 A12 A14
JF 113, 115 235/40R19 K1c K2a K2b A18 A58 Lim
e4*2007/46*1018*.. S06
Kia Optima PHEV 113, 115 225/40R19 K1a K2b T89 T93 A01 A12 A14
JF 113, 115 235/40R19 K1c K2a K2b A18 A58 Car
e4*2007/46*1018*.. Lim S06
- Plug-in Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr.55013321 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Optima SW 99-133 225/40R19 K1a K2b A01 A12 A14
JF 99-180 235/40R19 K1c K2a K2b A18 A58 Car
e4*2007/46*1018*.. 99-180 245/35R19 K1c K2c K5b NoH S06
- incl. Facelift 2018 99-180 245/40R19 K1c K2c K5b
99-180 255/35R19 K1c K2c K5b K7d K8h
Kia pro_cee'd (II) 66-150 225/35R19 K1c K2b K3f K4g K5d K6g T84 A01 A12 A14
JD T88 A18 A58 Y84
e4*2007/46*0496*.. 73-100 215/35R19 K1a K1b K2b K3f K4h K6g NoD S05
- incl. Facelift 2015 T85
Kia ProCeed (III) 88-150 225/35R19 K1c K2b K3f K5b K6i K6j K8h A01 A12 A14
CD T88 A18 A58 KOV
e4*2007/46*1299* 88-150 235/30R19 K1c K2c K3f K5d K6i K6j K8m NoP Y85 S06
T86
88-150 235/35R19 G01 K1c K2c K3f K5d K6i K6j K7i
K8m
Kia Sorento (II) 110-145 235/50R19 K1a K2b A01 A12 A14
XM FL 110-145 235/55R19 K1a K2b A18 S05
e11*2007/46*0634*.. 110-145 245/50R19 K1c K2b
110-145 255/45R19 K1a K2b
Kia Sorento (III) 136-147 235/50R19 K2b A01 A12 A14
UM 136-147 235/55R19 K2b A18 A57 S06
e4*2007/46*0894*.. 136-147 255/45R19 K2b
- incl. Facelift 2017
Kia Sorento (IV) 117-148 235/50R19 K1a K1b K2b A01 A12 A14
MQ4 117-148 235/55R19 K1a K1b K2b A18 A57 NoP
e4*2007/46*1530*.. 117-148 245/50R19 K1c K2b S06
- incl. FL 2024 117-148 255/45R19 K1a K1b K2b
117-148 255/50R19 K1c K2c
117-148 265/45R19 K1c K2b
117-148 275/45R19 K1c K2c K5v
Kia Sorento PHEV (IV) 117-132 235/50R19 K1a K1b K2b A01 A12 A14
MQ4 117-132 235/55R19 K1a K1b K2b A18 A56 S06
e4*2007/46*1530*.. 117-132 245/50R19 K1c K2b
- incl. FL 2024 117-132 255/45R19 K1a K1b K2b
117-132 255/50R19 K1c K2c
117-132 265/45R19 K1c K2b
117-132 275/45R19 K1c K2c K5v
Kia Soul (I) 85-103 225/35R19 K1a K1b K2b K5b K6g T88 A01 A12 A14
AM 85-103 225/40R19 G73 K1a K1b K2b K5b K6g K7a A18 A58 S05
e4*2001/116*0139*..;
e4*2007/46*0133*..
Kia Soul (II) 91-113 225/40R19 G16 K6w K8e R37 A01 A12 A14
PS 91-113 235/35R19 K2b K6w K8e R37 A18 A58 KMV
e4*2007/46*0825*.. 91-150 235/40R19 G16 K2b K6w K8e S06
- mit Radhaus- 91-150 245/35R19 K2b K5b K5w K6w K8e
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr.55013321 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Soul (II) 91-113 225/40R19 G16 K1c K2b K8e R37 A01 A12 A14
PS 91-113 235/35R19 K1c K2c K8e R37 A18 A58 KOV
e4*2007/46*0825*.. 91-150 235/40R19 G16 K1c K2c K8e S06
- ohne Radhaus- 91-150 245/35R19 K1c K2c K5b K8e
Verbreiterungen
Kia Sportage (V) 85-132 235/50R19 A01 K1a K1b K2b A12 A14 A18
NQ5e 85-132 245/45R19 A57 MpH NoE
e4*2018/858*00079*.. 85-132 255/45R19 A01 K1a K1b K2b S02
85-132 265/45R19 A01 K1c K2c
Mazda 3 (II) 191 225/35R19 K1c K6f K6k T88 Z18 A01 A12 A14
BL 77-111 215/35R19 K1a K1b K6b T85 A18 Flh Sth
e11*2001/116* S05
0262*00-09
(FIN: -JMZBL...)
Mazda 3 (III) 74-121 225/35R19 K6e T84 T88 A01 A12 A14
BL 74-121 225/40R19 G01 K6e A18 A58 Flh
e11*2001/116* 74-121 235/35R19 K1a K1b K2b K4h K6r Lim S07
0262*10-..
ab Modell 2013
(FIN: -.MZBM...)
- incl. Facelift 2017
(FIN: -.MZBN...)
Mazda 3 (IV) 85-137 225/35R19 T84 T88 A12 A14 A18
BP, BPE A57 Lim MHy
e13*2007/46*1972*..; Y85 S08
e13*2007/46*2249*..
Mazda 6 (I) 88-122 225/35R19 K1c K2c K42 K56 T84 T88 A01 A12 A14
GG/GY; GG1/GY1 A18 Car Flh
e1*98/14*0188*..; Lim S05
e11*2001/116*0203*.
Mazda 6 (II) 88-125 225/35R19 K1c K2b K42 NoD T84 T88 A01 A12 A14
GH 88-136 225/40R19 K1c K2b K42 T89 T93 A18 A58 Car
e1*2001/116* 88-136 235/35R19 K1c K2b K41 K42 T87 T91 Flh Lim V19
0448*00-13 88-136 255/30R19 K2c K42 K56 R03 S05
88-136 255/35R19 K2c K42 K56 R03
Mazda 6 (III) 107-143 225/40R19 T89 T93 A12 A14 A18
GJ, GH 107-143 225/45R19 A57 Car Lim
e1*2007/46*1001*.. 107-143 235/40R19 V00 V19 S07
e1*2001/116* 107-143 245/40R19 A01 K6e
0448*14-..
- ab Modell 2013
- incl. Facelift 2016 u. 2018
Mazda CX-3 77-115 225/40R19 A12 A14 A18
DJ1 77-115 235/40R19 A01 K1c A57 Flh S07
e1*2007/46*1335*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr.55013321 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH
Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda CX-5 110-141 225/55R19 R70 A12 A14 A18
KE, GH 110-141 235/50R19 S03
e13*2007/46*1247*..; 110-141 235/55R19 A01 G01
e1*2001/116* 110-141 245/45R19
0448*14-.. 110-141 255/45R19
110-141 275/45R19 A01 K1c K2c
Mazda CX-5 110-143 225/55R19 R70 A12 A14 A18
KF, KFE 110-143 235/50R19 A57 S04
e13*2007/46*1803*..; 110-143 245/45R19
e13*2007/46*1832*.. 110-143 255/45R19
110-143 255/50R19 A01 G01 K1c K2b
110-143 265/45R19
110-143 275/45R19 A01 K1c K2b
Mazda CX-60 141-187 235/55R19 A10 A14 A18 A57
KH01, KH01E MpH NoE S04
e13*2018/858*
00255*..;
e13*2018/858*
00449*..
Mazda CX-7 120-191 235/55R19 K1a K1b K2b A01 A12 A14
ER, ERE A18 A57 S05
e11*2001/116*0308*.
e13*2007/46*1109*..
Mazda CX-80 141, 187 235/55R19 A10 T01 T05 A14 A18 A56
KL01 MpH NoE S04
e13*2018/858*00760*..
Mazda RX-8 141-170 225/40R19 A12 A14 A18
SE 141-170 235/35R19 V19 S05
e11*2001/116*0199*. 141-170 245/35R19
141-170 255/35R19 A01 K2b K56 R03
Mitsubishi ASX (I) 85,86,110 225/45R19 K1b K2b A01 A12 A14
GA0 85,86,110 235/40R19 K1b K2b A18 A57 S05
e1*2007/46* 85,86,110 235/45R19 K1b K2b
0368*00-08
Mitsubishi ASX (I) 84-110 225/45R19 A14 A18 A57
GA0 84-110 235/45R19 A01 K1a K2b KOV S05
e1*2007/46*
0368*09-20
- ab MJ 2015
Mitsubishi ASX (I) 84-110 225/45R19 A12 A14 A18
GA0 84-110 235/45R19 A57 KMV S05
e1*2007/46*
0368*10-20
- ab MJ 2015
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr.55013321 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH

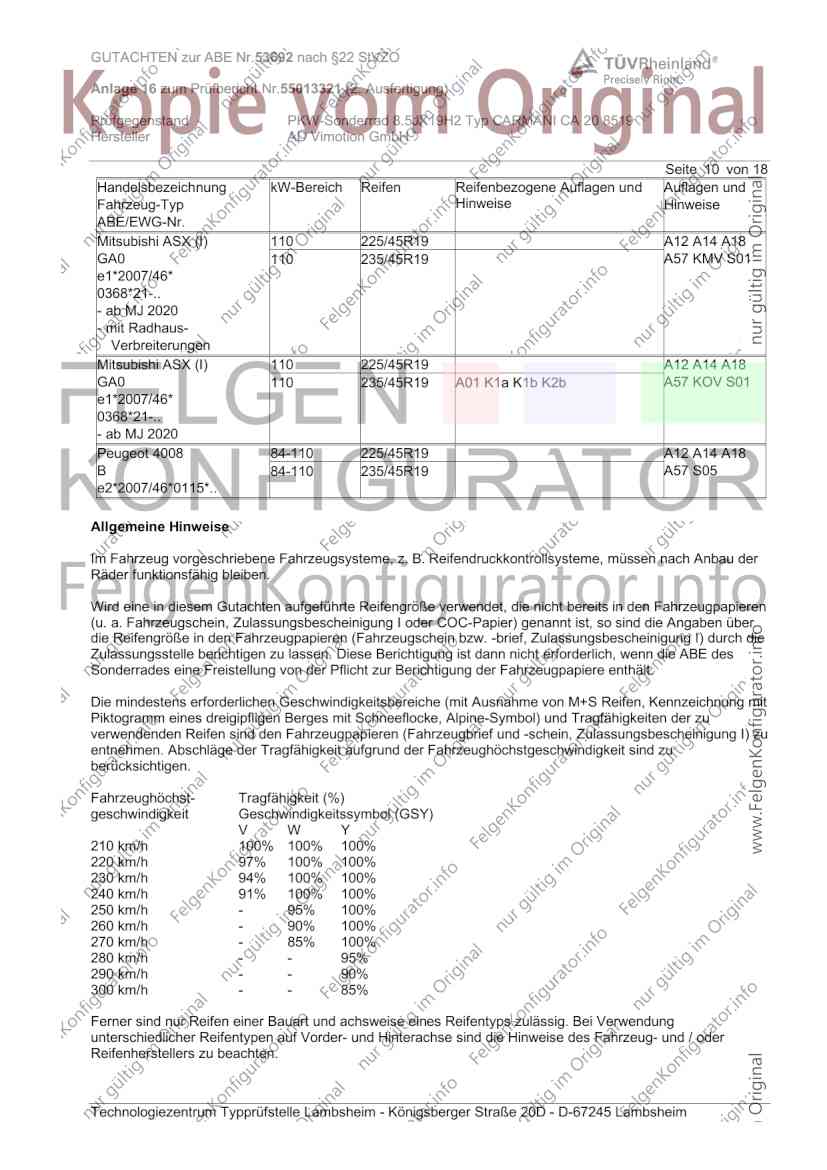

Seite 10 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi ASX (I) 110 225/45R19 A12 A14 A18
GA0 110 235/45R19 A57 KMV S01
e1*2007/46*
0368*21-..
- ab MJ 2020
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX (I) 110 225/45R19 A12 A14 A18
GA0 110 235/45R19 A01 K1a K1b K2b A57 KOV S01
e1*2007/46*
0368*21-..
- ab MJ 2020
Peugeot 4008 84-110 225/45R19 A12 A14 A18
B 84-110 235/45R19 A57 S05
e2*2007/46*0115*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr.55013321 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH
Seite 11 von 18
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr.55013321 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH
Seite 12 von 18

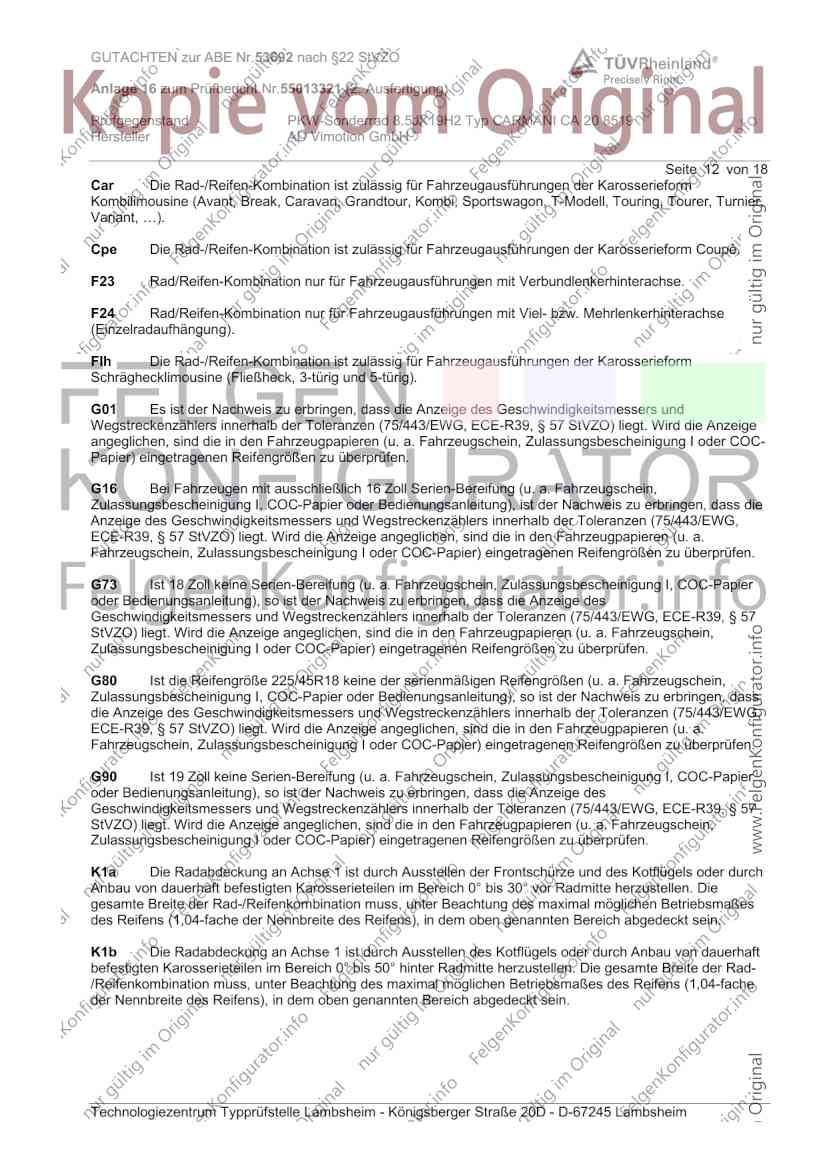

Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr.55013321 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH
Seite 13 von 18

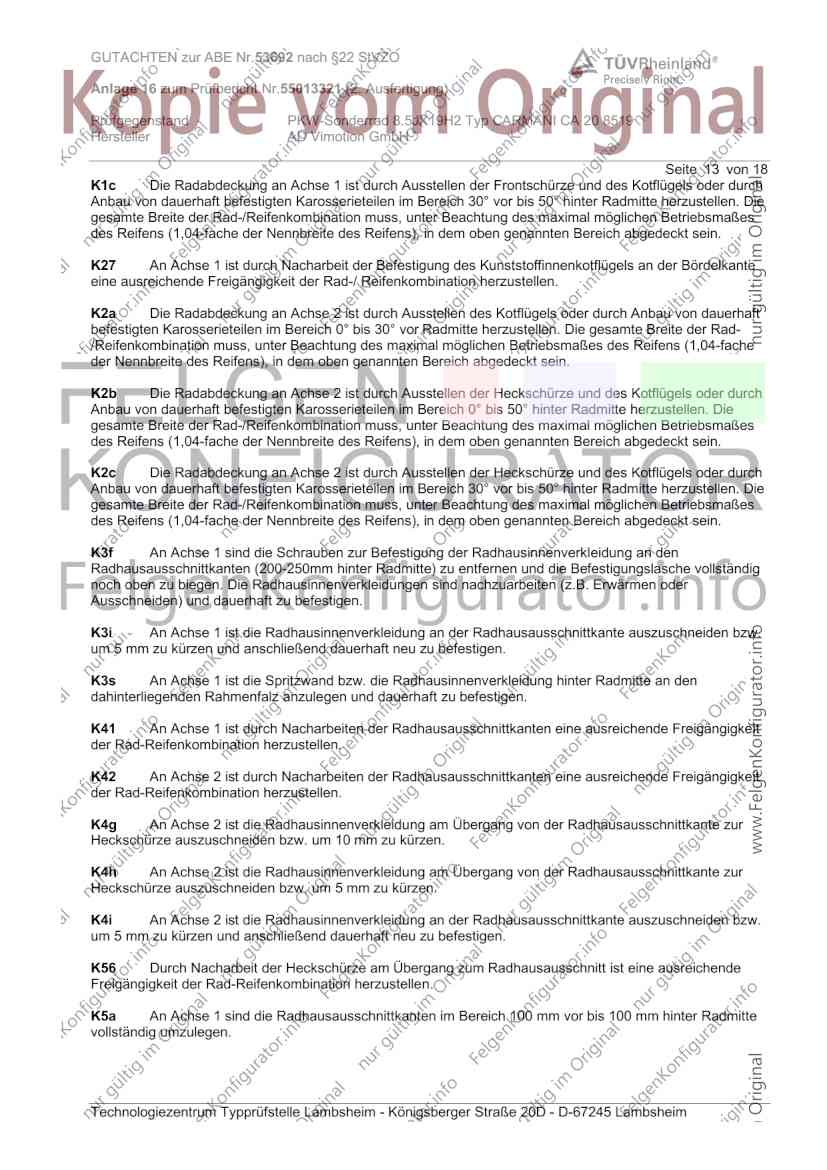

K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördelkante
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr.55013321 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH
Seite 14 von 18

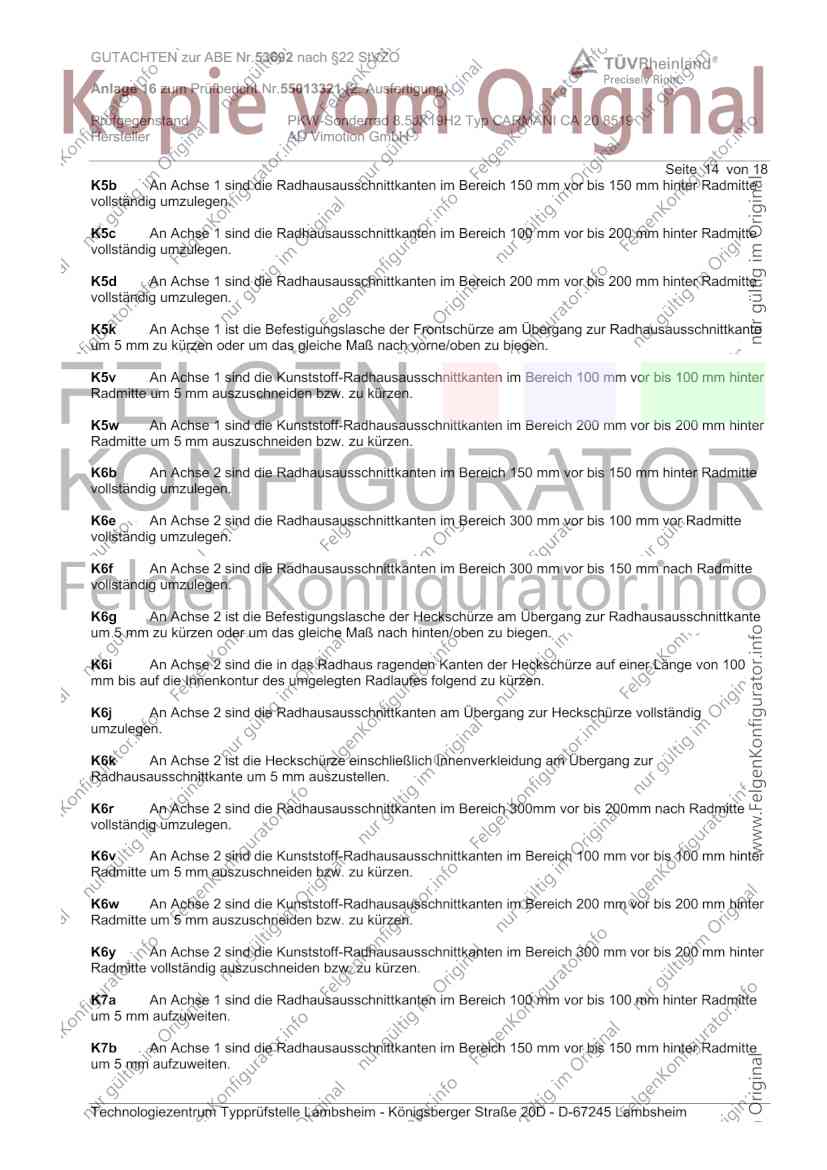

K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Radmitte
vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr.55013321 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH
Seite 15 von 18

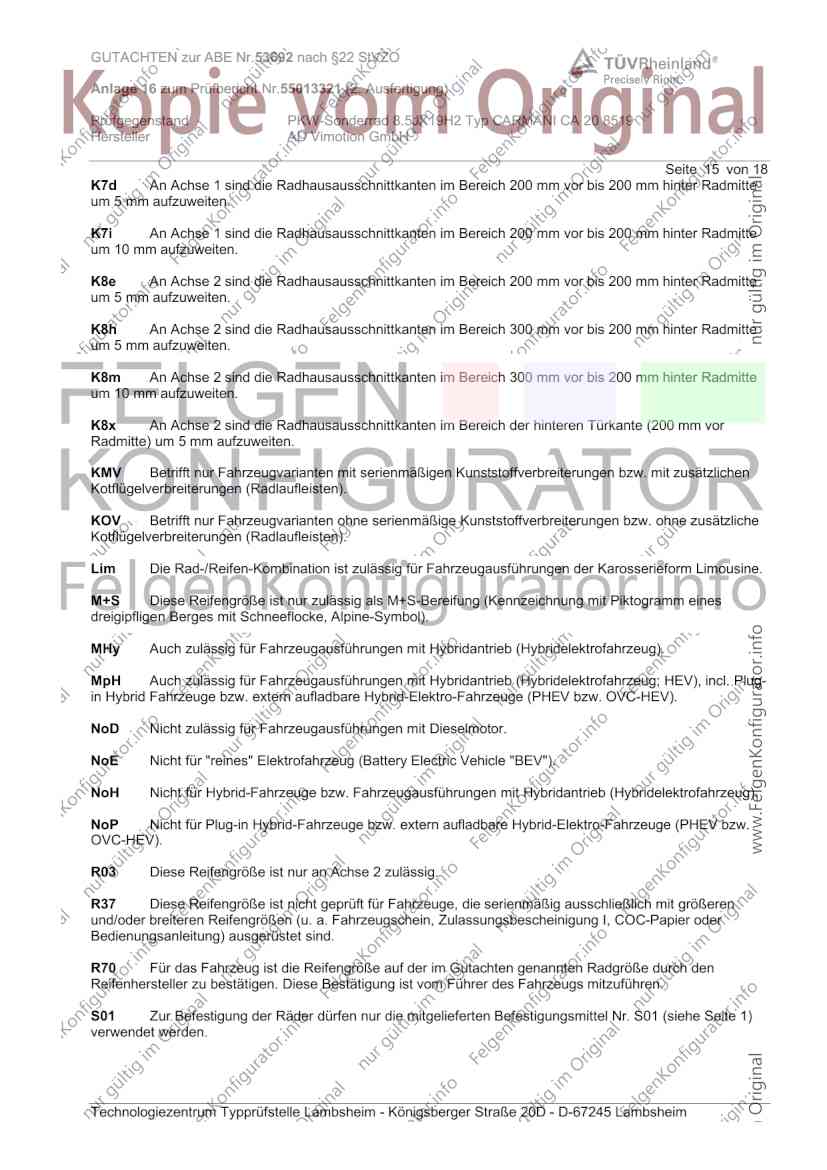

K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr.55013321 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH

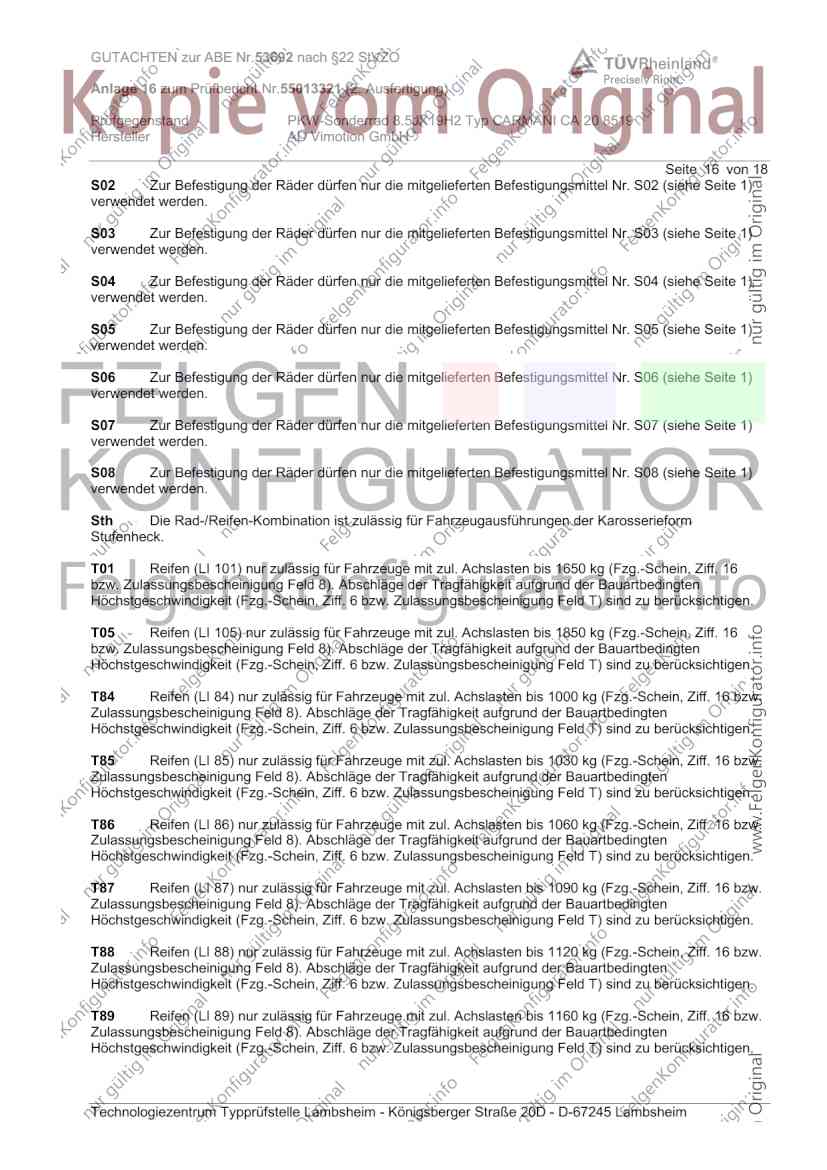

Seite 16 von 18
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr.55013321 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH

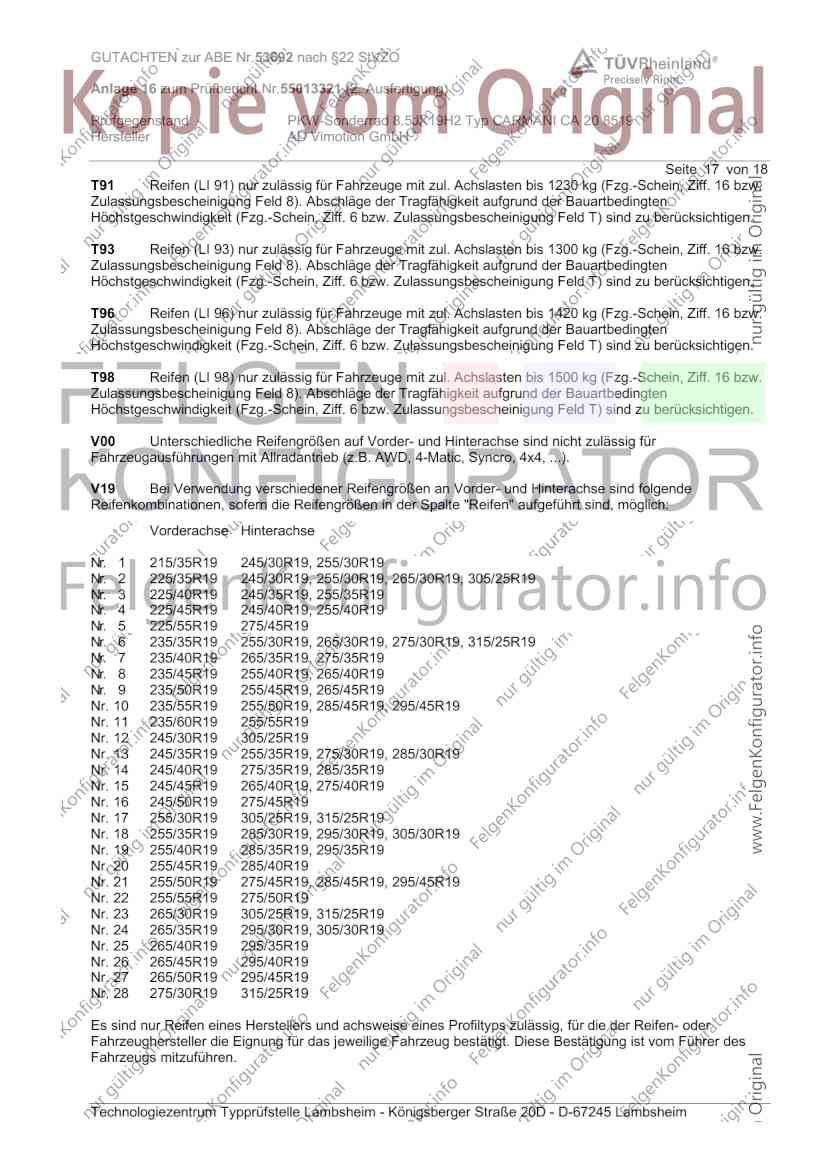

Seite 17 von 18
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 235/60R19 255/55R19
Nr. 12 245/30R19 305/25R19
Nr. 13 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 14 245/40R19 275/35R19, 285/35R19
Nr. 15 245/45R19 265/40R19, 275/40R19
Nr. 16 245/50R19 275/45R19
Nr. 17 255/30R19 305/25R19, 315/25R19
Nr. 18 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 19 255/40R19 285/35R19, 295/35R19
Nr. 20 255/45R19 285/40R19
Nr. 21 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 22 255/55R19 275/50R19
Nr. 23 265/30R19 305/25R19, 315/25R19
Nr. 24 265/35R19 295/30R19, 305/30R19
Nr. 25 265/40R19 295/35R19
Nr. 26 265/45R19 295/40R19
Nr. 27 265/50R19 295/45R19
Nr. 28 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53692 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr.55013321 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ CARMANI CA 20 8519
Hersteller AD Vimotion GmbH

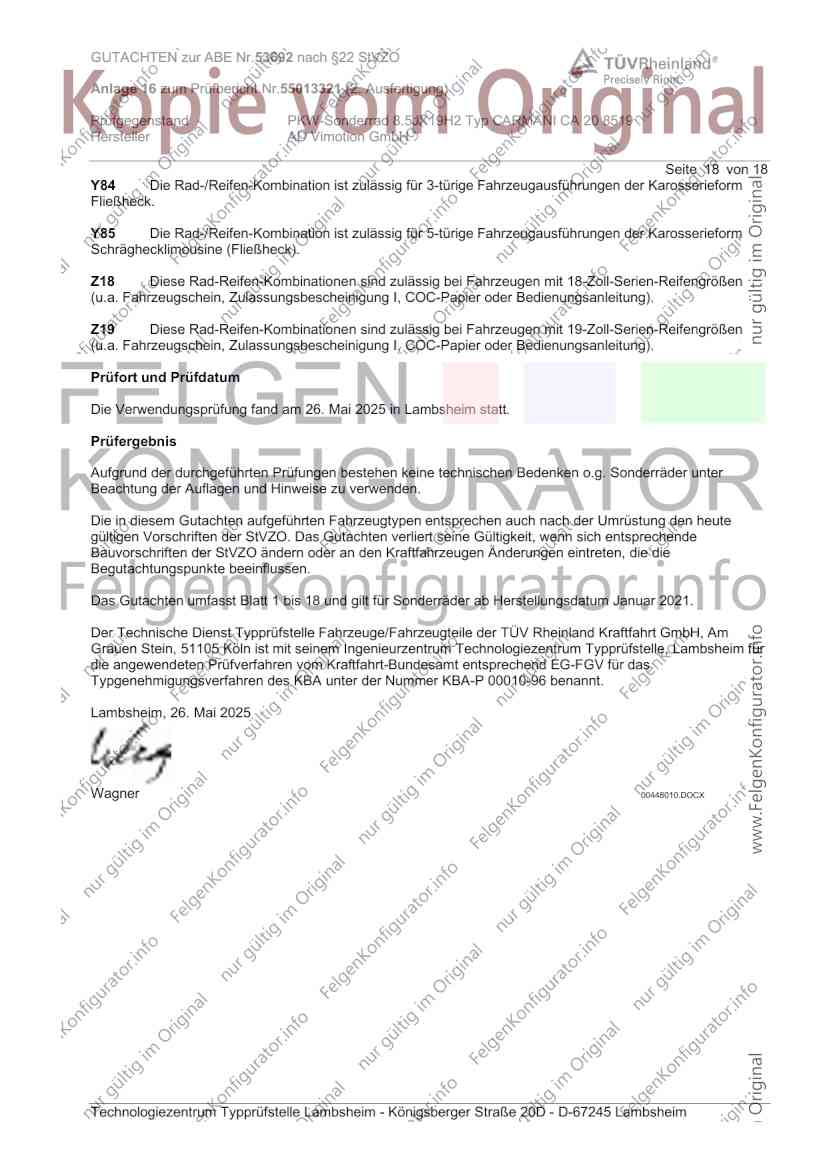

Seite 18 von 18
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserieform
Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. Mai 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Januar 2021.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. Mai 2025
Wagner 00448010.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
