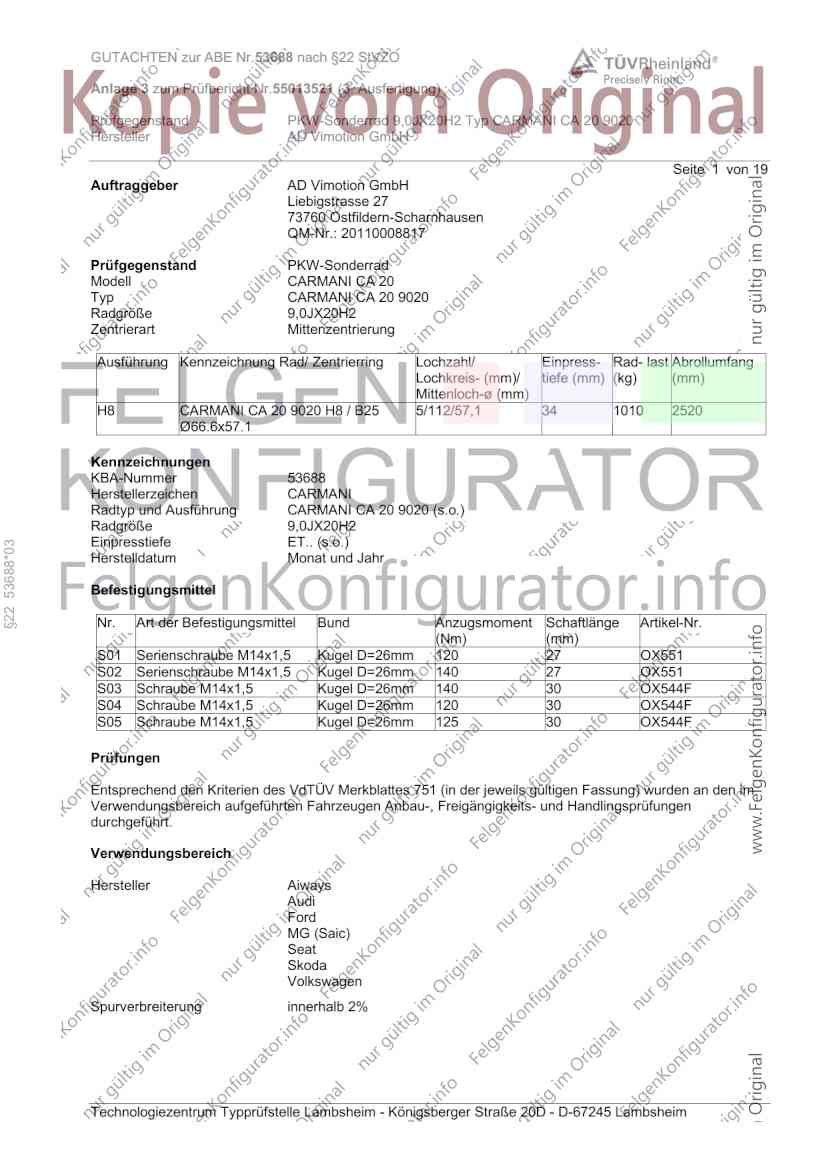

GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55013521 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH
Seite 1 von 19
Auftraggeber AD Vimotion GmbH
Liebigstrasse 27
73760 Ostfildern-Scharnhausen
QM-Nr.: 20110008817
Prüfgegenstand PKW-Sonderrad
Modell CARMANI CA 20
Typ CARMANI CA 20 9020
Radgröße 9,0JX20H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
H8 CARMANI CA 20 9020 H8 / B25 5/112/57,1 34 1010 2520
Ø66.6x57.1
Kennzeichnungen
KBA-Nummer 53688
Herstellerzeichen CARMANI
Radtyp und Ausführung CARMANI CA 20 9020 (s.o.)
Radgröße 9,0JX20H2
Einpresstiefe ET.. (s.o.)
§22 53688*03
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Serienschraube M14x1,5 Kugel D=26mm 120 27 OX551
S02 Serienschraube M14x1,5 Kugel D=26mm 140 27 OX551
S03 Schraube M14x1,5 Kugel D=26mm 140 30 OX544F
S04 Schraube M14x1,5 Kugel D=26mm 120 30 OX544F
S05 Schraube M14x1,5 Kugel D=26mm 125 30 OX544F
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Aiways
Audi
Ford
MG (Saic)
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%

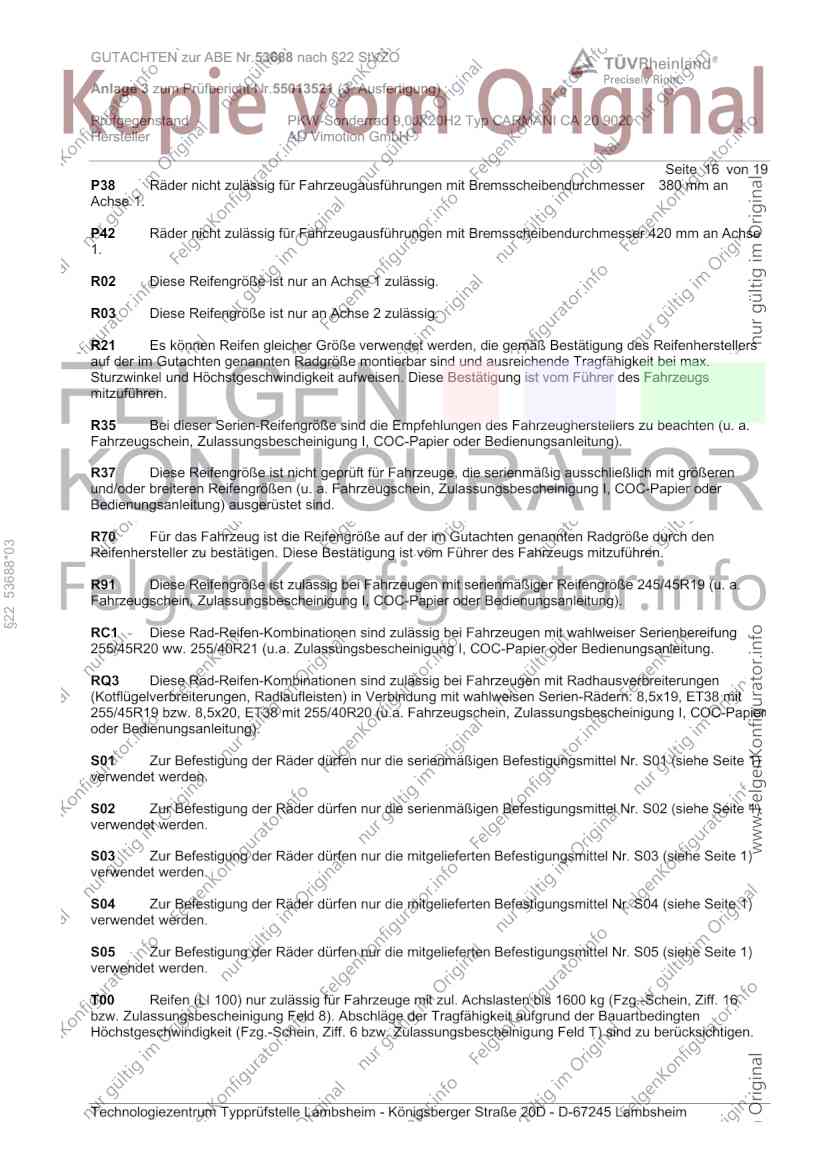

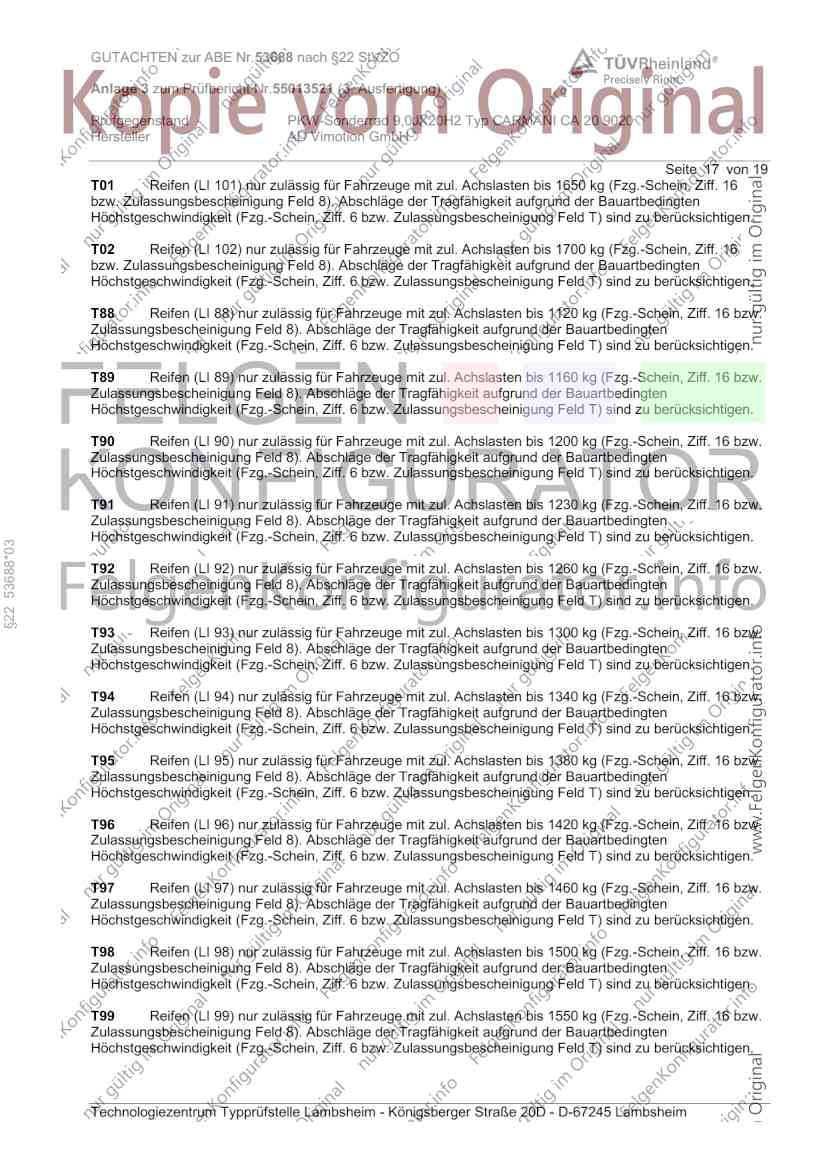

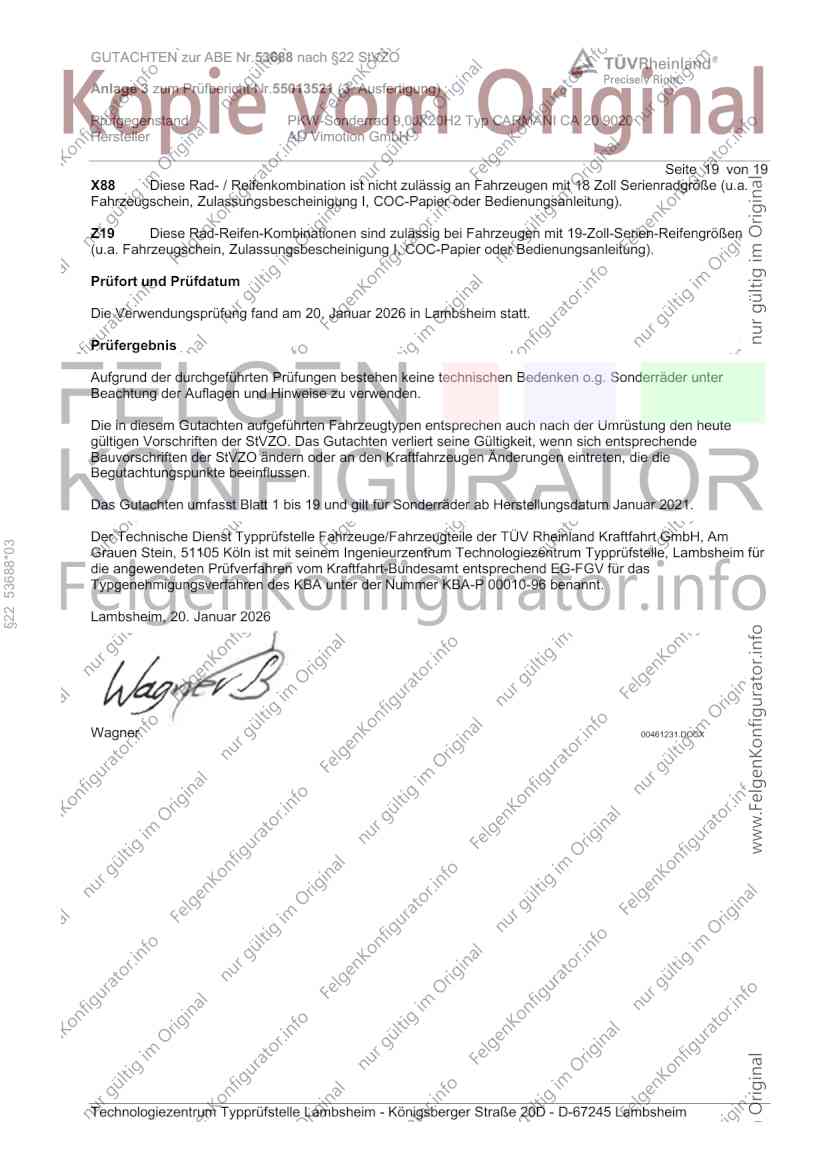

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55013521 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH
Seite 2 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Aiways U5 55, 60 235/45R20 K1a K1b K3s A01 A12 A14
MAS861, -/WVTA 55, 60 245/40R20 K1c K2b K3s A18 A58 V20
e13*2007/46*2315*..; 55, 60 255/40R20 K2b K4i R03 S04
e13*KS07/46*1629*..;
e13*KS07/46*1631*..
Audi A4 74-162 235/30R20 K1c K2b K44 K46 R70 T88 A01 A12 A14
8E A18 Car Lim
e1*98/14*0151*.., S01
e1*2001/116*0151*..
Audi A4 162 235/30R20 K1c K2b K44 K46 T88 A01 A12 A14
QB6 A18 Car Cbo
e1*2001/116*0243*.. Lim R21 S01
Audi A4 Cabriolet 96-162 235/30R20 K1c K2b K44 K46 R70 T88 A01 A12 A14
8H A18 Cbo S01
e1*98/14*0177*..,
e1*2001/116*0177*..
Audi A6 -/Avant 89-188 245/30R20 K1c K2b K44 K46 K56 T90 A01 A12 A14
4F, 4F1 K1c K2b K41 K44 K46 K56 T92 A18 Car Lim
§22 53688*03
89-213 255/30R20
e1*2001/116*0254*.., 89-257 265/30R20 G76 K1c K2c K41 K43 K44 K46 NBF X27 S01
e1*2001/116*0276*..; K56 T94
e13*2007/46*1080*..
Audi A6 Allroad 120-257 245/35R20 K1a K1b K2b K41 K44 T95 A01 A12 A14
4F, 4F1 120-257 255/35R20 K1c K2b K41 K43 K44 T93 T97 A18 K42 K46
e1*2001/116*0254*..; 120-257 265/30R20 K1c K2b K41 K44 X28 S01
e13*2007/46*1080*.. 120-257 275/30R20 K1c K2c K41 K43 K44 T93 T97
Audi A8 154-257 245/35R20 K1c K2b R37 T91 T95 A01 A12 A14
4E 154-257 245/40R20 G01 K1c K2b K41 R37 T95 T99 A18 Lim NBF
e1*2001/116*0198*.., 154-257 245/40R20 K1c K2b K41 R37 T95 T99 X72 V20 S01
e1*2001/116*0246*.. 154-331 255/35R20 K1c K2b T93 T97
154-331 265/35R20 K1c K2b K41 T95 T99
154-331 275/35R20 K1c K2b K41 K44 K46
Audi Q3 (I) 88-162 225/35R20 T90 A12 A14 A18
8U, 8U1 88-162 235/35R20 T92 A57 S03
e1*2007/46*0591*..; 88-162 245/30R20 A01 K1a K2b T90
e13*2007/46*1163*.. 88-162 245/35R20 A01 K1a K2b
88-162 255/30R20 A01 K1a K2b K6v T92
88-162 255/35R20 A01 K1a K2b K6v
Audi Q3 (I) 88-162 225/35R20 T90 A12 A14 A18
8U, 8U1 88-162 235/35R20 T92 A57 KMV S03
e1*2007/46*0591*..; 88-162 245/30R20 T90
e13*2007/46*1163*.. 88-162 245/35R20
- mit Radhaus- 88-162 255/30R20 A01 K6v T92
Verbreiterungen 88-162 255/35R20 A01 K6v
Audi Q3, -/Sportback (II) 110-180 235/40R20 K1a K1b K2b A01 A12 A14
F3 110-180 235/45R20 K1a K1b K2b A18 A57 MpH
e1*2007/46*1900*.. 110-180 245/40R20 K1c K2b S03
110-180 255/40R20 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55013521 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3, -/Sportback (II) 110-180 235/40R20 A12 A14 A18
F3 110-180 235/45R20 A57 MpH RQ3
e1*2007/46*1900*.. 110-180 245/40R20 S03
- mit Radhaus- 110-180 255/40R20
Verbreiterungen
Audi Q4 e-tron -/Sportback 70-89 235/50R20 K1c R02 R70 A01 A12 A14
FZ 70-89 245/45R20 K1a R02 A18 A57 V20
e1*2018/858*00006*.. 70-89 255/45R20 K1c K5a S04
- Elektro 70-89 275/40R20 K2c R03
Audi RS Q3 -/Sportback (II) 294 235/45R20 M+S A12 A14 A18
F3 294 245/40R20 M+S A56 P38 S03
e1*2007/46*2038*.. 294 255/40R20
Audi RS3 Limousine 294 235/30R20 K1c K2c K3a K6h K6i K8m R21 A01 A12 A14
8V A18 A56 Lim
e1*2007/46*0608*03-.. S01
Audi RS6 426 265/35R20 T99 A12 A14 A18
4F 426 275/35R20 R35 T02 Car Lim P42
§22 53688*03
e1*2001/116*0276*.. R21 S01
Audi TT (III) 132-169 245/30R20 K1c K2b K5d K6h K6i K8c A01 A12 A14
8J 132-169 255/30R20 K1c K2c K5d K6h K6i K8o A18 A57 Cbo
e1*2001/116* Cpe S01
0369*17-..
ab MJ 2015 (8S)
incl. Facelift 2018
Audi TT (III) 180 245/30R20 K1c K2b K5d K6h K6i K8c A01 A12 A14
8J 180 255/30R20 K1c K2c K5d K6h K6i K8o A18 A57 Cbo
e1*2001/116* Cpe S01
0369*31-..
ab Facelift 2018 (8S)
Audi TTS (III) 210-235 245/30R20 K1c K2b K5d K6h K6i K8c A01 A12 A14
8J 210-235 255/30R20 K1c K2c K5d K6h K6i K8o A18 A56 Cbo
e1*2001/116* Cpe S01
0369*18-..
ab MJ 2015 (8S)
incl. Facelift 2018
Ford Capri 70-109 245/45R20 K1c R02 A01 A12 A14
DRP 70-109 275/40R20 R03 A18 A57 V20
e1*2018/858*00364*.. Vn2 S01
- Elektro
Ford Explorer 70-109 245/45R20 K1c R02 A01 A12 A14
DRP 70-109 275/40R20 R03 A18 A57 Car
e1*2018/858*00364*.. V20 Vn2 S01
- Elektro
MG EHS (RX6) PHEV (I) 119 225/40R20 A12 A14 A18
AS23P-L 119 235/40R20 A58 S05
e5*2018/858*00003*.. 119 245/35R20 A01 K1a K3i K5w
- Plug-in Hybrid 119 255/35R20 A01 K1a K2b K3i K5x K6w K7a
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

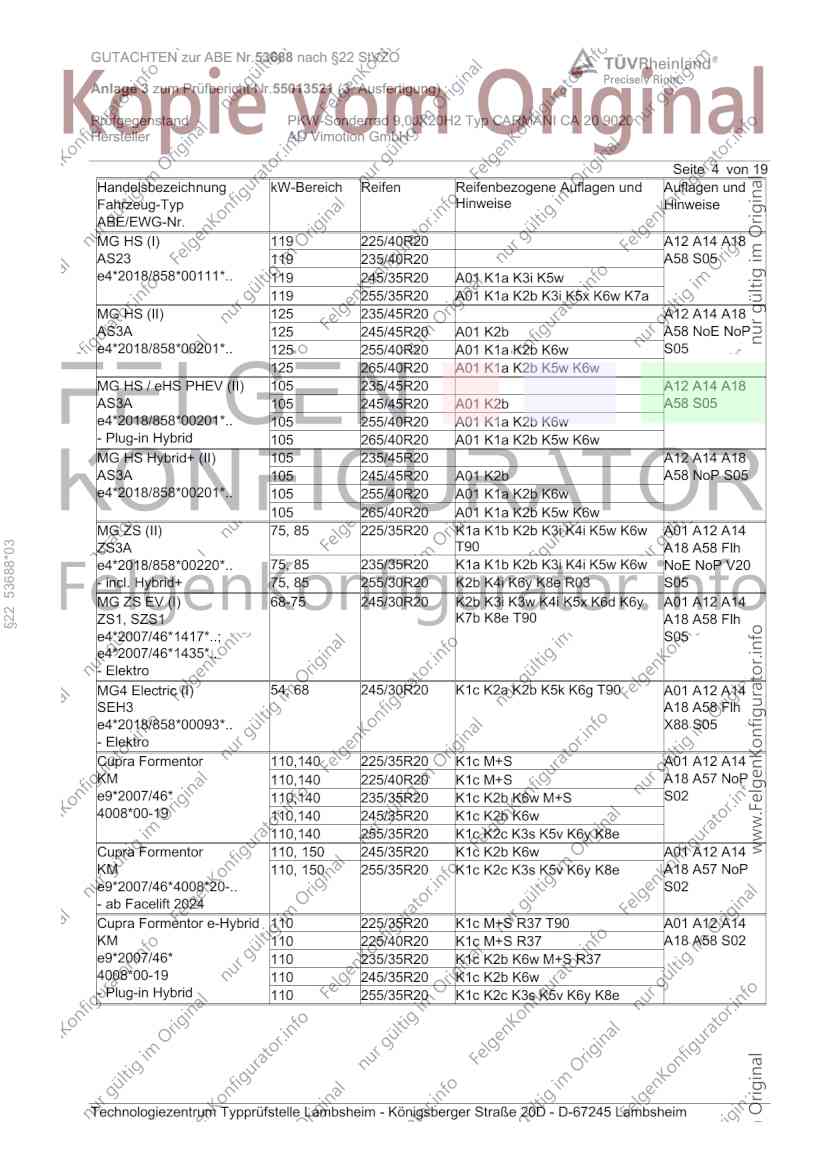

GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55013521 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
MG HS (I) 119 225/40R20 A12 A14 A18
AS23 119 235/40R20 A58 S05
e4*2018/858*00111*.. 119 245/35R20 A01 K1a K3i K5w
119 255/35R20 A01 K1a K2b K3i K5x K6w K7a
MG HS (II) 125 235/45R20 A12 A14 A18
AS3A 125 245/45R20 A01 K2b A58 NoE NoP
e4*2018/858*00201*.. 125 255/40R20 A01 K1a K2b K6w S05
125 265/40R20 A01 K1a K2b K5w K6w
MG HS / eHS PHEV (II) 105 235/45R20 A12 A14 A18
AS3A 105 245/45R20 A01 K2b A58 S05
e4*2018/858*00201*.. 105 255/40R20 A01 K1a K2b K6w
- Plug-in Hybrid 105 265/40R20 A01 K1a K2b K5w K6w
MG HS Hybrid+ (II) 105 235/45R20 A12 A14 A18
AS3A 105 245/45R20 A01 K2b A58 NoP S05
e4*2018/858*00201*.. 105 255/40R20 A01 K1a K2b K6w
105 265/40R20 A01 K1a K2b K5w K6w
MG ZS (II) 75, 85 225/35R20 K1a K1b K2b K3i K4i K5w K6w A01 A12 A14
§22 53688*03
ZS3A T90 A18 A58 Flh
e4*2018/858*00220*.. 75, 85 235/35R20 K1a K1b K2b K3i K4i K5w K6w NoE NoP V20
- incl. Hybrid+ 75, 85 255/30R20 K2b K4i K6y K8e R03 S05
MG ZS EV (I) 68-75 245/30R20 K2b K3i K3w K4i K5x K6d K6y A01 A12 A14
ZS1, SZS1 K7b K8e T90 A18 A58 Flh
e4*2007/46*1417*..; S05
e4*2007/46*1435*..
- Elektro
MG4 Electric (I) 54, 68 245/30R20 K1c K2a K2b K5k K6g T90 A01 A12 A14
SEH3 A18 A58 Flh
e4*2018/858*00093*.. X88 S05
- Elektro
Cupra Formentor 110,140 225/35R20 K1c M+S A01 A12 A14
KM 110,140 225/40R20 K1c M+S A18 A57 NoP
e9*2007/46* 110,140 235/35R20 K1c K2b K6w M+S S02
4008*00-19 110,140 245/35R20 K1c K2b K6w
110,140 255/35R20 K1c K2c K3s K5v K6y K8e
Cupra Formentor 110, 150 245/35R20 K1c K2b K6w A01 A12 A14
KM 110, 150 255/35R20 K1c K2c K3s K5v K6y K8e A18 A57 NoP
e9*2007/46*4008*20-.. S02
- ab Facelift 2024
Cupra Formentor e-Hybrid 110 225/35R20 K1c M+S R37 T90 A01 A12 A14
KM 110 225/40R20 K1c M+S R37 A18 A58 S02
e9*2007/46* 110 235/35R20 K1c K2b K6w M+S R37
4008*00-19 110 245/35R20 K1c K2b K6w
- Plug-in Hybrid 110 255/35R20 K1c K2c K3s K5v K6y K8e
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55013521 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Cupra Formentor e-Hybrid 110, 130 245/35R20 K1c K2b K6w A01 A12 A14
KM 110, 130 255/35R20 K1c K2c K3s K5v K6y K8e A18 A58 S02
e9*2007/46*4008*21-..
- Plug-in Hybrid
- ab Facelift 2024
Cupra Formentor VZ 180,228 225/35R20 K1c M+S R37 T90 A01 A12 A14
KM 180,228 225/40R20 K1c M+S R37 A18 A57 NoP
e9*2007/46* 180,228 235/35R20 K1c K2b K6w M+S R37 S02
4008*00-19 180,228 245/35R20 K1c K2b K6w
180,228 255/35R20 K1c K2c K3s K5v K6y K8e
Cupra Formentor VZ 2WD 195 245/35R20 K1c K2b K6w A01 A12 A14
KM 195 255/35R20 K1c K2c K3s K5v K6y K8e A18 A58 NoP
e9*2007/46*4008*24-.. S02
ab Facelift 2024
Cupra Formentor VZ 4Drive 245 245/35R20 K1c K2b K6w A01 A12 A14
KM 245 255/35R20 K1c K2c K3s K5v K6y K8e A18 A56 NoP
e9*2007/46*4008*22-.. S02
ab Facelift 2024
§22 53688*03
Cupra Formentor VZ5 287 245/35R20 M+S A12 A14 A18
KM 287 255/35R20 A01 K1a K1b K2b K3s K6w K8e A56 KMV S02
e9*2007/46* 287 265/30R20 A01 K1a K1b K2b K3i K3s K5a
4008*00-19 K5v K6g K6y K8i
Cupra Tavascan 77, 89 255/45R20 K1c A01 A12 A14
KR 77, 89 265/45R20 K1c A18 A57 RC1
e9*2018/858*11511*.. 77, 89 275/40R20 K1c K2b S01
- Elektro
- mit 20/21 Zoll
Serienbereifung
Cupra Tavascan 89 245/45R20 K1c R02 A01 A12 A14
KR 89 255/45R20 K1c A18 A58 V20
e9*2018/858*11511*.. 89 265/45R20 K1c S01
- Elektro 89 275/40R20 K2b R03
- mit 19 Zoll
Serienbereifung
Cupra Terramar 110, 150 235/45R20 AS9 A14 A18 A57
KP 110, 150 245/40R20 AS9 NoE NoP V20
e9*2018/858*04014*.. 110, 150 255/40R20 A12 S02
110, 150 265/40R20 A01 A12 K2b R03
Cupra Terramar e-Hybrid 110, 130 235/45R20 AS9 R37 A14 A18 A58
KP 110, 130 235/45R20 AS9 M+S V20 S02
e9*2018/858*04014*.. 110, 130 245/40R20 AS9 R37
- Plug-in Hybrid 110, 130 245/40R20 AS9 M+S
110, 130 255/40R20 A12
110, 130 265/40R20 A01 A12 K2b R03
Cupra Terramar VZ 195 235/45R20 AS9 M+S A14 A18 A56
KP 195 245/40R20 AS9 M+S NoE NoP S02
e9*2018/858*04014*.. 195 255/40R20 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

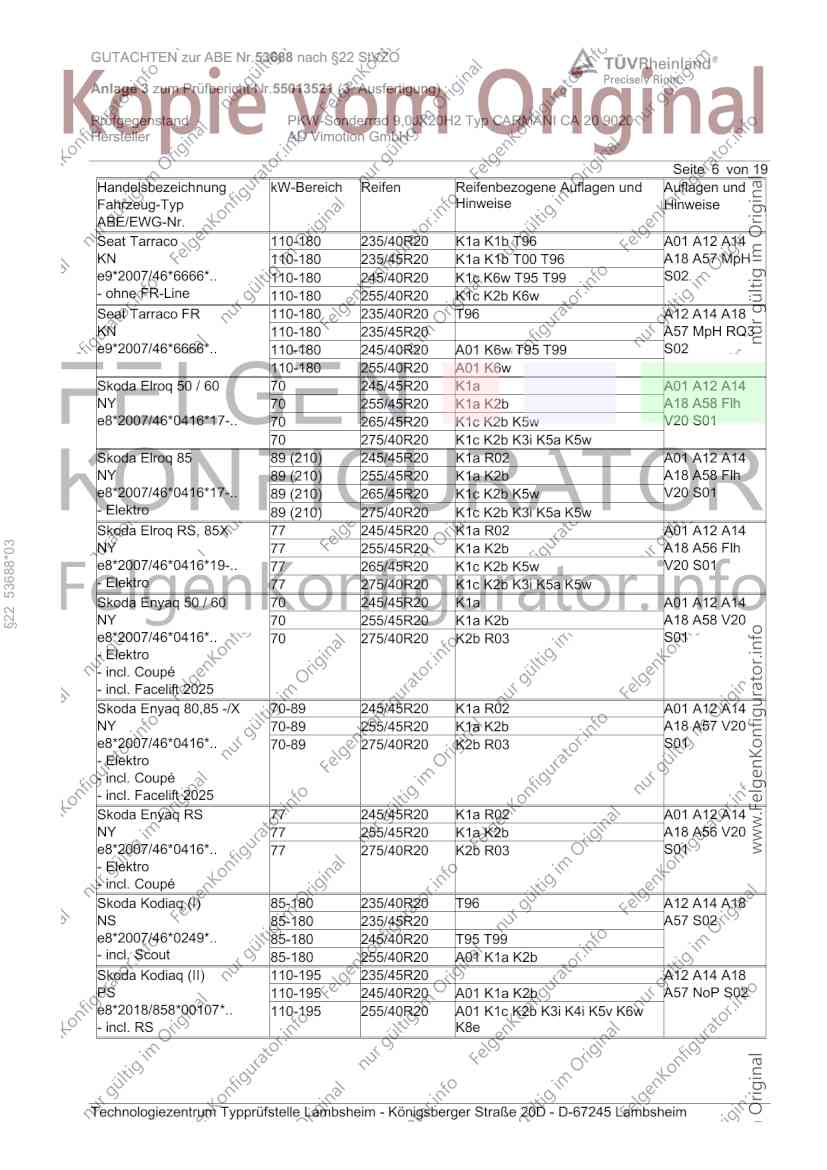

GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55013521 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH
Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Tarraco 110-180 235/40R20 K1a K1b T96 A01 A12 A14
KN 110-180 235/45R20 K1a K1b T00 T96 A18 A57 MpH
e9*2007/46*6666*.. 110-180 245/40R20 K1c K6w T95 T99 S02
- ohne FR-Line 110-180 255/40R20 K1c K2b K6w
Seat Tarraco FR 110-180 235/40R20 T96 A12 A14 A18
KN 110-180 235/45R20 A57 MpH RQ3
e9*2007/46*6666*.. 110-180 245/40R20 A01 K6w T95 T99 S02
110-180 255/40R20 A01 K6w
Skoda Elroq 50 / 60 70 245/45R20 K1a A01 A12 A14
NY 70 255/45R20 K1a K2b A18 A58 Flh
e8*2007/46*0416*17-.. 70 265/45R20 K1c K2b K5w V20 S01
70 275/40R20 K1c K2b K3i K5a K5w
Skoda Elroq 85 89 (210) 245/45R20 K1a R02 A01 A12 A14
NY 89 (210) 255/45R20 K1a K2b A18 A58 Flh
e8*2007/46*0416*17-.. 89 (210) 265/45R20 K1c K2b K5w V20 S01
- Elektro 89 (210) 275/40R20 K1c K2b K3i K5a K5w
Skoda Elroq RS, 85X 77 245/45R20 K1a R02 A01 A12 A14
§22 53688*03
NY 77 255/45R20 K1a K2b A18 A56 Flh
e8*2007/46*0416*19-.. 77 265/45R20 K1c K2b K5w V20 S01
- Elektro 77 275/40R20 K1c K2b K3i K5a K5w
Skoda Enyaq 50 / 60 70 245/45R20 K1a A01 A12 A14
NY 70 255/45R20 K1a K2b A18 A58 V20
e8*2007/46*0416*.. 70 275/40R20 K2b R03 S01
- Elektro
- incl. Coupé
- incl. Facelift 2025
Skoda Enyaq 80,85 -/X 70-89 245/45R20 K1a R02 A01 A12 A14
NY 70-89 255/45R20 K1a K2b A18 A57 V20
e8*2007/46*0416*.. 70-89 275/40R20 K2b R03 S01
- Elektro
- incl. Coupé
- incl. Facelift 2025
Skoda Enyaq RS 77 245/45R20 K1a R02 A01 A12 A14
NY 77 255/45R20 K1a K2b A18 A56 V20
e8*2007/46*0416*.. 77 275/40R20 K2b R03 S01
- Elektro
- incl. Coupé
Skoda Kodiaq (I) 85-180 235/40R20 T96 A12 A14 A18
NS 85-180 235/45R20 A57 S02
e8*2007/46*0249*.. 85-180 245/40R20 T95 T99
- incl. Scout 85-180 255/40R20 A01 K1a K2b
Skoda Kodiaq (II) 110-195 235/45R20 A12 A14 A18
PS 110-195 245/40R20 A01 K1a K2b A57 NoP S02
e8*2018/858*00107*.. 110-195 255/40R20 A01 K1c K2b K3i K4i K5v K6w
- incl. RS K8e
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

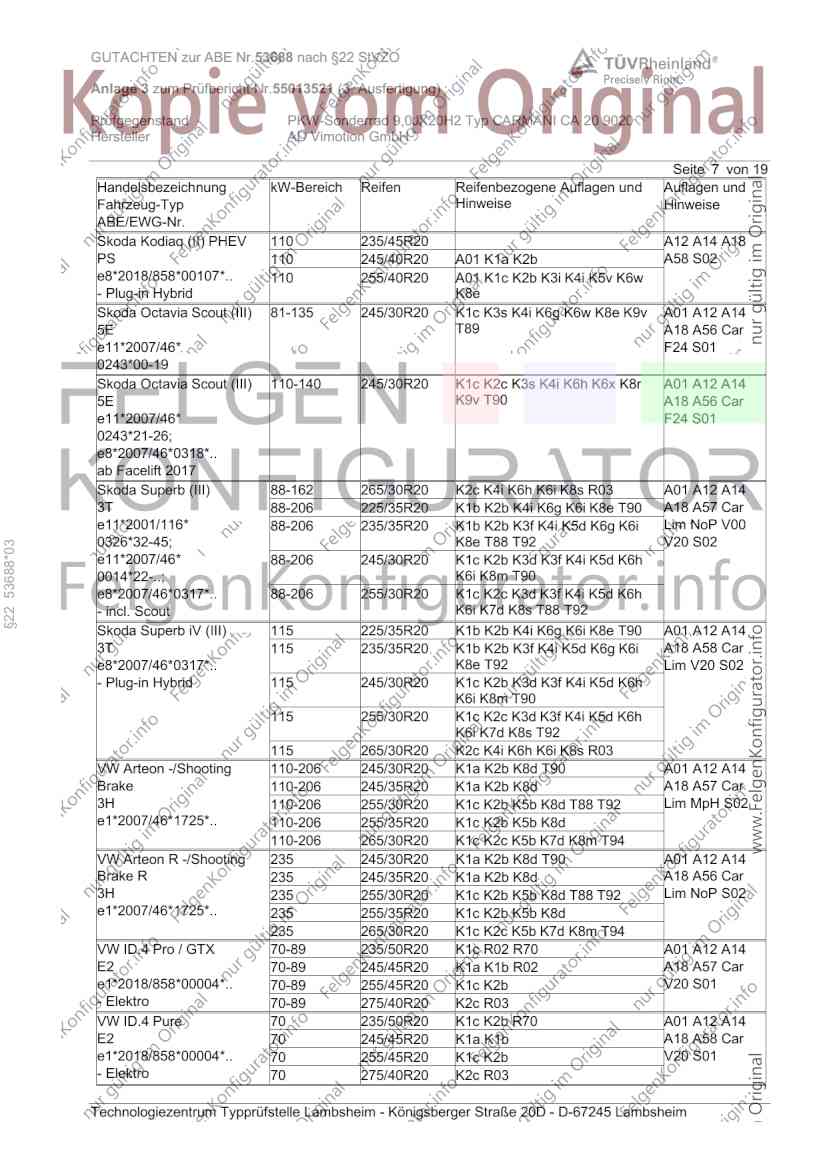

GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55013521 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH
Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Kodiaq (II) PHEV 110 235/45R20 A12 A14 A18
PS 110 245/40R20 A01 K1a K2b A58 S02
e8*2018/858*00107*.. 110 255/40R20 A01 K1c K2b K3i K4i K5v K6w
- Plug-in Hybrid K8e
Skoda Octavia Scout (III) 81-135 245/30R20 K1c K3s K4i K6g K6w K8e K9v A01 A12 A14
5E T89 A18 A56 Car
e11*2007/46* F24 S01
0243*00-19
Skoda Octavia Scout (III) 110-140 245/30R20 K1c K2c K3s K4i K6h K6x K8r A01 A12 A14
5E K9v T90 A18 A56 Car
e11*2007/46* F24 S01
0243*21-26;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Superb (III) 88-162 265/30R20 K2c K4i K6h K6i K8s R03 A01 A12 A14
3T 88-206 225/35R20 K1b K2b K4i K6g K6i K8e T90 A18 A57 Car
e11*2001/116* 88-206 235/35R20 K1b K2b K3f K4i K5d K6g K6i Lim NoP V00
0326*32-45; K8e T88 T92 V20 S02
§22 53688*03
e11*2007/46* 88-206 245/30R20 K1c K2b K3d K3f K4i K5d K6h
0014*22-..; K6i K8m T90
e8*2007/46*0317*.. 88-206 255/30R20 K1c K2c K3d K3f K4i K5d K6h
- incl. Scout K6i K7d K8s T88 T92
Skoda Superb iV (III) 115 225/35R20 K1b K2b K4i K6g K6i K8e T90 A01 A12 A14
3T 115 235/35R20 K1b K2b K3f K4i K5d K6g K6i A18 A58 Car
e8*2007/46*0317*.. K8e T92 Lim V20 S02
- Plug-in Hybrid 115 245/30R20 K1c K2b K3d K3f K4i K5d K6h
K6i K8m T90
115 255/30R20 K1c K2c K3d K3f K4i K5d K6h
K6i K7d K8s T92
115 265/30R20 K2c K4i K6h K6i K8s R03
VW Arteon -/Shooting 110-206 245/30R20 K1a K2b K8d T90 A01 A12 A14
Brake 110-206 245/35R20 K1a K2b K8d A18 A57 Car
3H 110-206 255/30R20 K1c K2b K5b K8d T88 T92 Lim MpH S02
e1*2007/46*1725*.. 110-206 255/35R20 K1c K2b K5b K8d
110-206 265/30R20 K1c K2c K5b K7d K8m T94
VW Arteon R -/Shooting 235 245/30R20 K1a K2b K8d T90 A01 A12 A14
Brake R 235 245/35R20 K1a K2b K8d A18 A56 Car
3H 235 255/30R20 K1c K2b K5b K8d T88 T92 Lim NoP S02
e1*2007/46*1725*.. 235 255/35R20 K1c K2b K5b K8d
235 265/30R20 K1c K2c K5b K7d K8m T94
VW ID.4 Pro / GTX 70-89 235/50R20 K1c R02 R70 A01 A12 A14
E2 70-89 245/45R20 K1a K1b R02 A18 A57 Car
e1*2018/858*00004*.. 70-89 255/45R20 K1c K2b V20 S01
- Elektro 70-89 275/40R20 K2c R03
VW ID.4 Pure 70 235/50R20 K1c K2b R70 A01 A12 A14
E2 70 245/45R20 K1a K1b A18 A58 Car
e1*2018/858*00004*.. 70 255/45R20 K1c K2b V20 S01
- Elektro 70 275/40R20 K2c R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

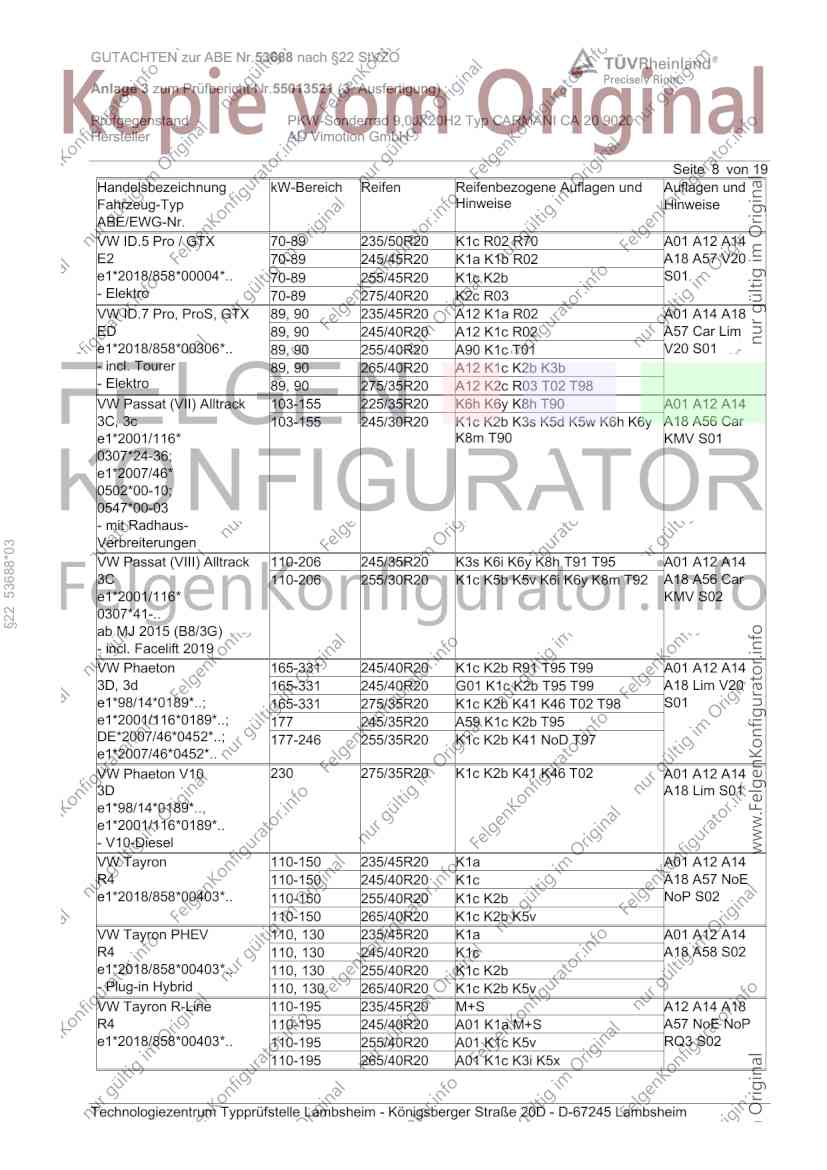

GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55013521 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH
Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW ID.5 Pro / GTX 70-89 235/50R20 K1c R02 R70 A01 A12 A14
E2 70-89 245/45R20 K1a K1b R02 A18 A57 V20
e1*2018/858*00004*.. 70-89 255/45R20 K1c K2b S01
- Elektro 70-89 275/40R20 K2c R03
VW ID.7 Pro, ProS, GTX 89, 90 235/45R20 A12 K1a R02 A01 A14 A18
ED 89, 90 245/40R20 A12 K1c R02 A57 Car Lim
e1*2018/858*00306*.. 89, 90 255/40R20 A90 K1c T01 V20 S01
- incl. Tourer 89, 90 265/40R20 A12 K1c K2b K3b
- Elektro 89, 90 275/35R20 A12 K2c R03 T02 T98
VW Passat (VII) Alltrack 103-155 225/35R20 K6h K6y K8h T90 A01 A12 A14
3C, 3c 103-155 245/30R20 K1c K2b K3s K5d K5w K6h K6y A18 A56 Car
e1*2001/116* K8m T90 KMV S01
0307*24-36;
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
§22 53688*03
VW Passat (VIII) Alltrack 110-206 245/35R20 K3s K6i K6y K8h T91 T95 A01 A12 A14
3C 110-206 255/30R20 K1c K5b K5v K6i K6y K8m T92 A18 A56 Car
e1*2001/116* KMV S02
0307*41-..
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
VW Phaeton 165-331 245/40R20 K1c K2b R91 T95 T99 A01 A12 A14
3D, 3d 165-331 245/40R20 G01 K1c K2b T95 T99 A18 Lim V20
e1*98/14*0189*..; 165-331 275/35R20 K1c K2b K41 K46 T02 T98 S01
e1*2001/116*0189*..; 177 245/35R20 A59 K1c K2b T95
DE*2007/46*0452*..; 177-246 255/35R20 K1c K2b K41 NoD T97
e1*2007/46*0452*..
VW Phaeton V10 230 275/35R20 K1c K2b K41 K46 T02 A01 A12 A14
3D A18 Lim S01
e1*98/14*0189*..,
e1*2001/116*0189*..
- V10-Diesel
VW Tayron 110-150 235/45R20 K1a A01 A12 A14
R4 110-150 245/40R20 K1c A18 A57 NoE
e1*2018/858*00403*.. 110-150 255/40R20 K1c K2b NoP S02
110-150 265/40R20 K1c K2b K5v
VW Tayron PHEV 110, 130 235/45R20 K1a A01 A12 A14
R4 110, 130 245/40R20 K1c A18 A58 S02
e1*2018/858*00403*.. 110, 130 255/40R20 K1c K2b
- Plug-in Hybrid 110, 130 265/40R20 K1c K2b K5v
VW Tayron R-Line 110-195 235/45R20 M+S A12 A14 A18
R4 110-195 245/40R20 A01 K1a M+S A57 NoE NoP
e1*2018/858*00403*.. 110-195 255/40R20 A01 K1c K5v RQ3 S02
110-195 265/40R20 A01 K1c K3i K5x
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

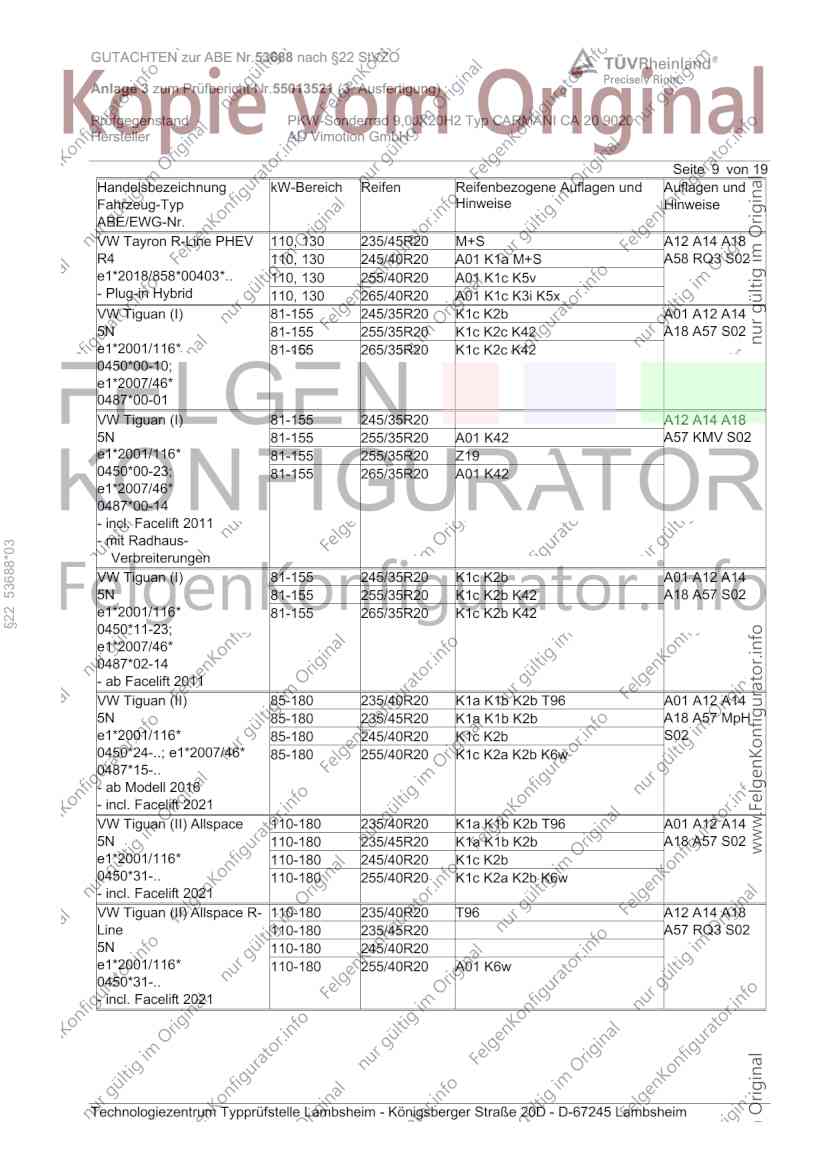

GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55013521 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH
Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tayron R-Line PHEV 110, 130 235/45R20 M+S A12 A14 A18
R4 110, 130 245/40R20 A01 K1a M+S A58 RQ3 S02
e1*2018/858*00403*.. 110, 130 255/40R20 A01 K1c K5v
- Plug-in Hybrid 110, 130 265/40R20 A01 K1c K3i K5x
VW Tiguan (I) 81-155 245/35R20 K1c K2b A01 A12 A14
5N 81-155 255/35R20 K1c K2c K42 A18 A57 S02
e1*2001/116* 81-155 265/35R20 K1c K2c K42
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (I) 81-155 245/35R20 A12 A14 A18
5N 81-155 255/35R20 A01 K42 A57 KMV S02
e1*2001/116* 81-155 255/35R20 Z19
0450*00-23; 81-155 265/35R20 A01 K42
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
§22 53688*03
Verbreiterungen
VW Tiguan (I) 81-155 245/35R20 K1c K2b A01 A12 A14
5N 81-155 255/35R20 K1c K2b K42 A18 A57 S02
e1*2001/116* 81-155 265/35R20 K1c K2b K42
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (II) 85-180 235/40R20 K1a K1b K2b T96 A01 A12 A14
5N 85-180 235/45R20 K1a K1b K2b A18 A57 MpH
e1*2001/116* 85-180 245/40R20 K1c K2b S02
0450*24-..; e1*2007/46* 85-180 255/40R20 K1c K2a K2b K6w
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
VW Tiguan (II) Allspace 110-180 235/40R20 K1a K1b K2b T96 A01 A12 A14
5N 110-180 235/45R20 K1a K1b K2b A18 A57 S02
e1*2001/116* 110-180 245/40R20 K1c K2b
0450*31-.. 110-180 255/40R20 K1c K2a K2b K6w
- incl. Facelift 2021
VW Tiguan (II) Allspace R- 110-180 235/40R20 T96 A12 A14 A18
Line 110-180 235/45R20 A57 RQ3 S02
5N 110-180 245/40R20
e1*2001/116* 110-180 255/40R20 A01 K6w
0450*31-..
- incl. Facelift 2021
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

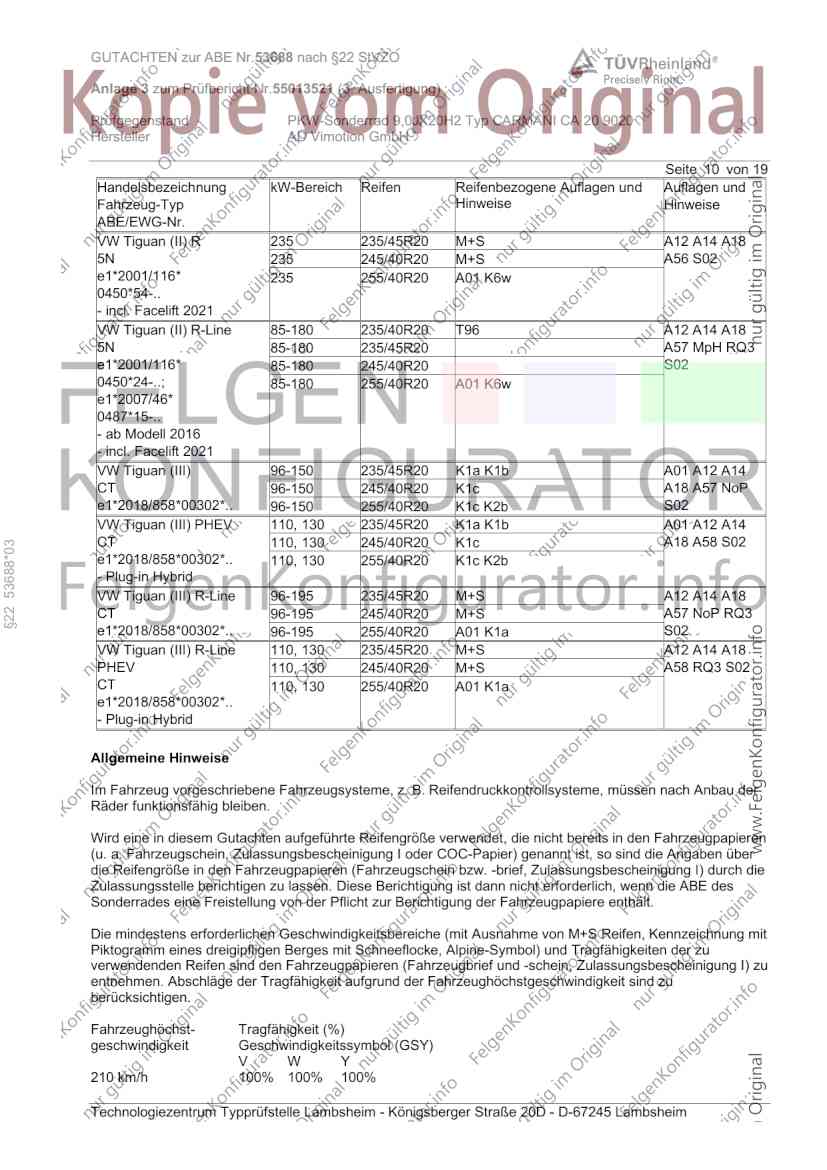

GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55013521 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH
Seite 10 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (II) R 235 235/45R20 M+S A12 A14 A18
5N 235 245/40R20 M+S A56 S02
e1*2001/116* 235 255/40R20 A01 K6w
0450*54-..
- incl. Facelift 2021
VW Tiguan (II) R-Line 85-180 235/40R20 T96 A12 A14 A18
5N 85-180 235/45R20 A57 MpH RQ3
e1*2001/116* 85-180 245/40R20 S02
0450*24-..; 85-180 255/40R20 A01 K6w
e1*2007/46*
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
VW Tiguan (III) 96-150 235/45R20 K1a K1b A01 A12 A14
CT 96-150 245/40R20 K1c A18 A57 NoP
e1*2018/858*00302*.. 96-150 255/40R20 K1c K2b S02
VW Tiguan (III) PHEV 110, 130 235/45R20 K1a K1b A01 A12 A14
CT 110, 130 245/40R20 K1c A18 A58 S02
§22 53688*03
e1*2018/858*00302*.. 110, 130 255/40R20 K1c K2b
- Plug-in Hybrid
VW Tiguan (III) R-Line 96-195 235/45R20 M+S A12 A14 A18
CT 96-195 245/40R20 M+S A57 NoP RQ3
e1*2018/858*00302*.. 96-195 255/40R20 A01 K1a S02
VW Tiguan (III) R-Line 110, 130 235/45R20 M+S A12 A14 A18
PHEV 110, 130 245/40R20 M+S A58 RQ3 S02
CT 110, 130 255/40R20 A01 K1a
e1*2018/858*00302*..
- Plug-in Hybrid
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

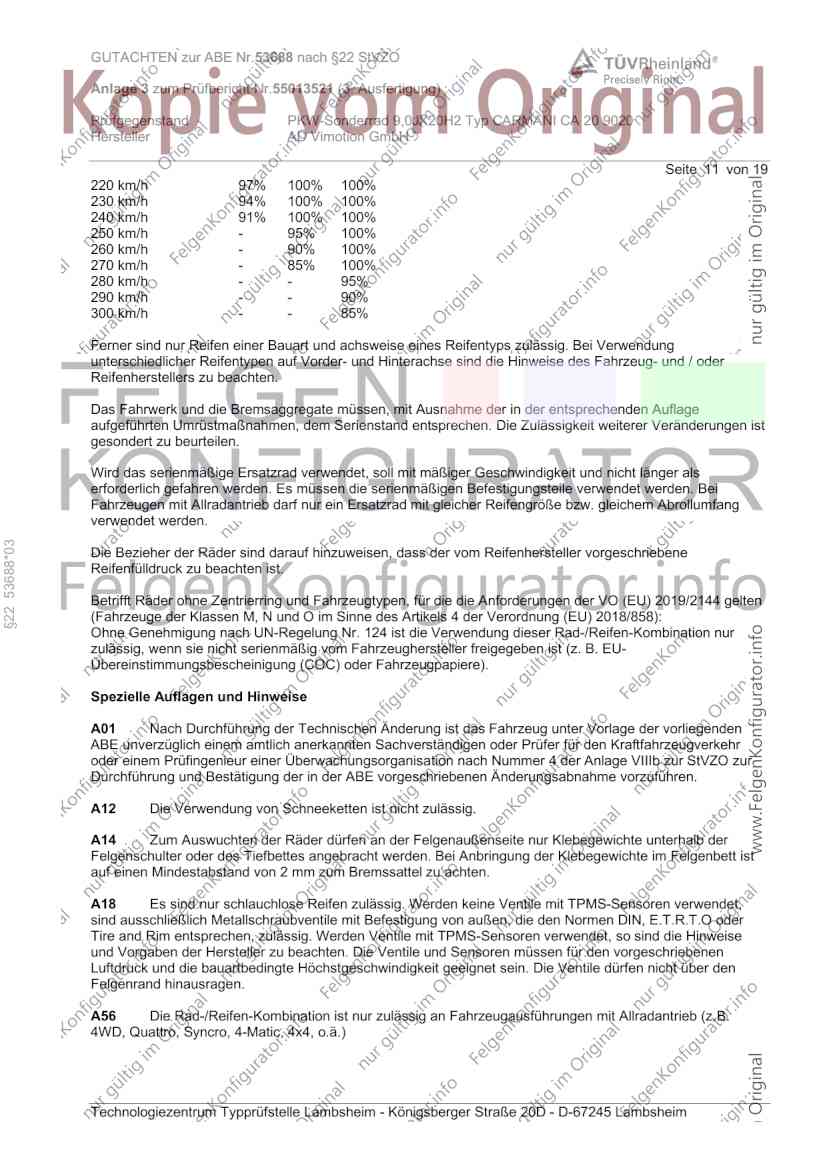

GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55013521 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH
Seite 11 von 19
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
§22 53688*03
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

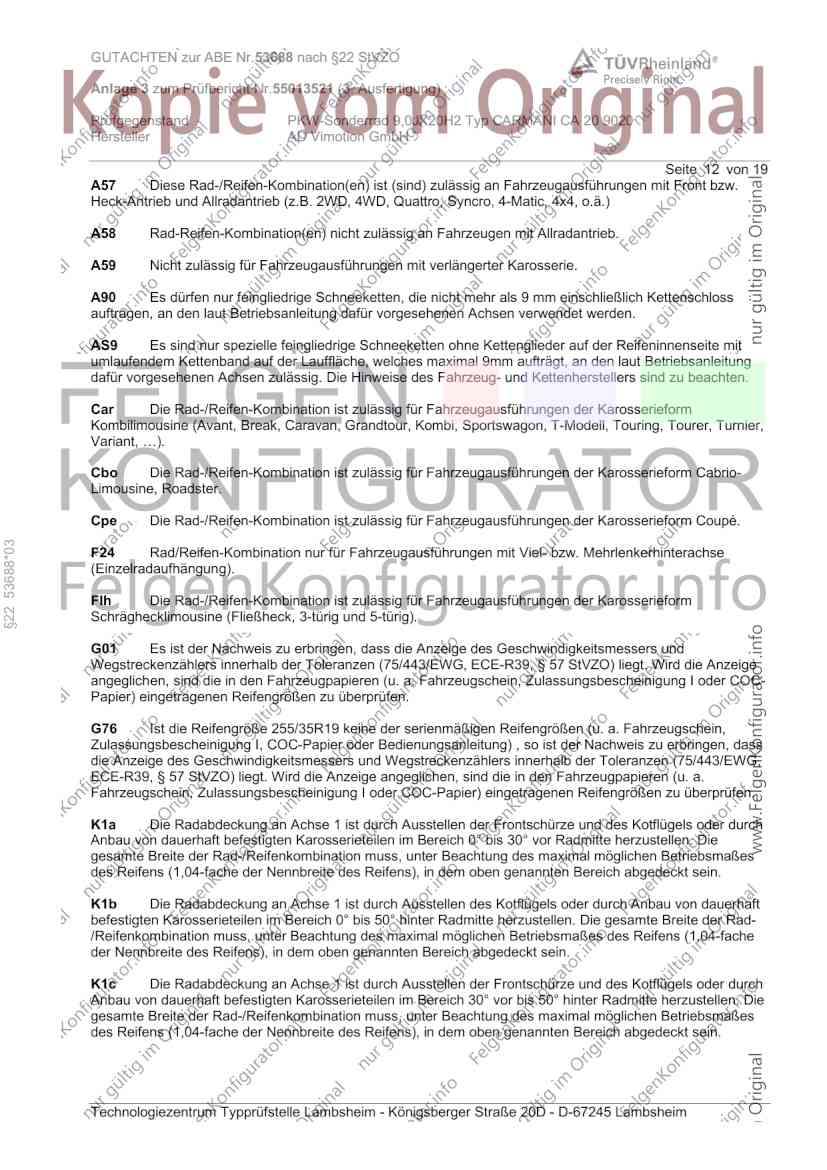

GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55013521 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH
Seite 12 von 19
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
AS9 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 9mm aufträgt, an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
§22 53688*03
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G76 Ist die Reifengröße 255/35R19 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55013521 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH

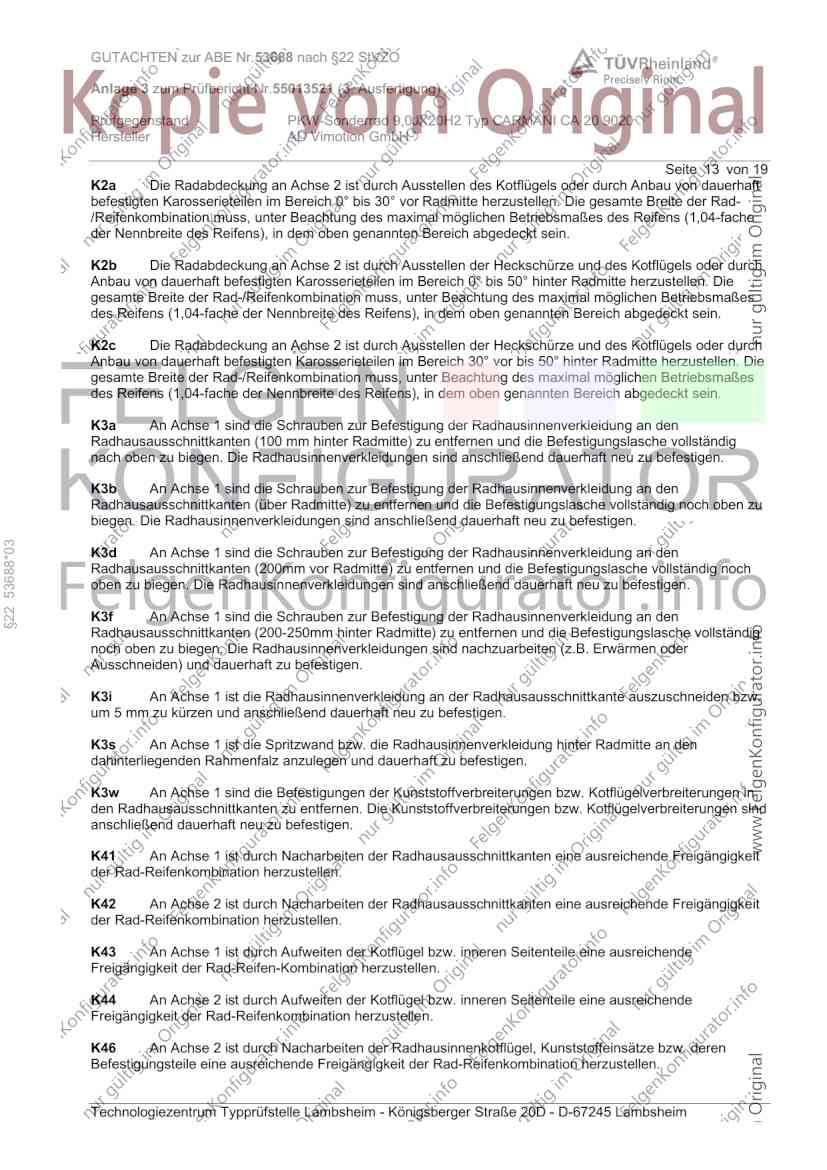

Seite 13 von 19
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben zu
biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
§22 53688*03
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3w An Achse 1 sind die Befestigungen der Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen in
den Radhausausschnittkanten zu entfernen. Die Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen sind
anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55013521 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH

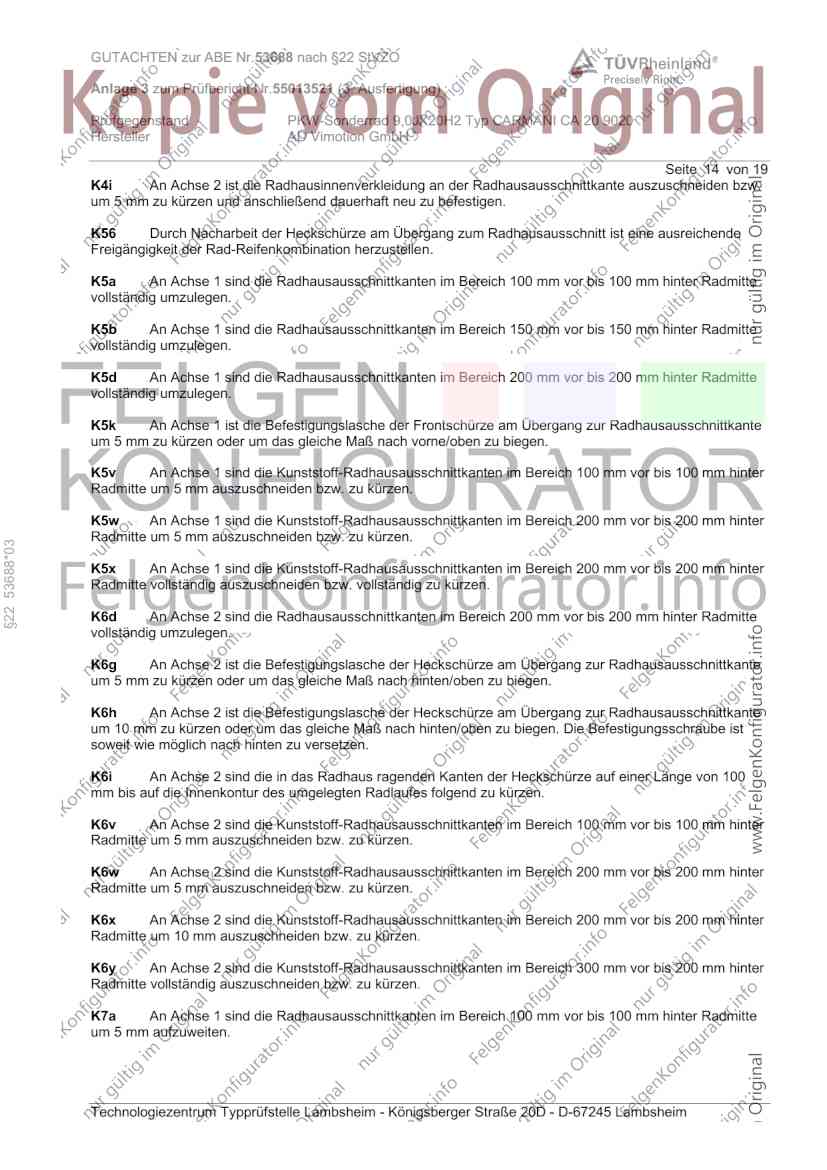

Seite 14 von 19
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
§22 53688*03
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55013521 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH
Seite 15 von 19
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
§22 53688*03
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter Radmitte
um 10mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55013521 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH
Seite 16 von 19
P38 Räder nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm an
Achse 1.
P42 Räder nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 420 mm an Achse
1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenherstellers
auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit bei max.
Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des Fahrzeugs
mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
§22 53688*03
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R91 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 245/45R19 (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
RC1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit wahlweiser Serienbereifung
255/45R20 ww. 255/40R21 (u.a. Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung.
RQ3 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: 8,5x19, ET38 mit
255/45R19 bzw. 8,5x20, ET38 mit 255/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55013521 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH
Seite 17 von 19
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
§22 53688*03
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55013521 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH
Seite 18 von 19

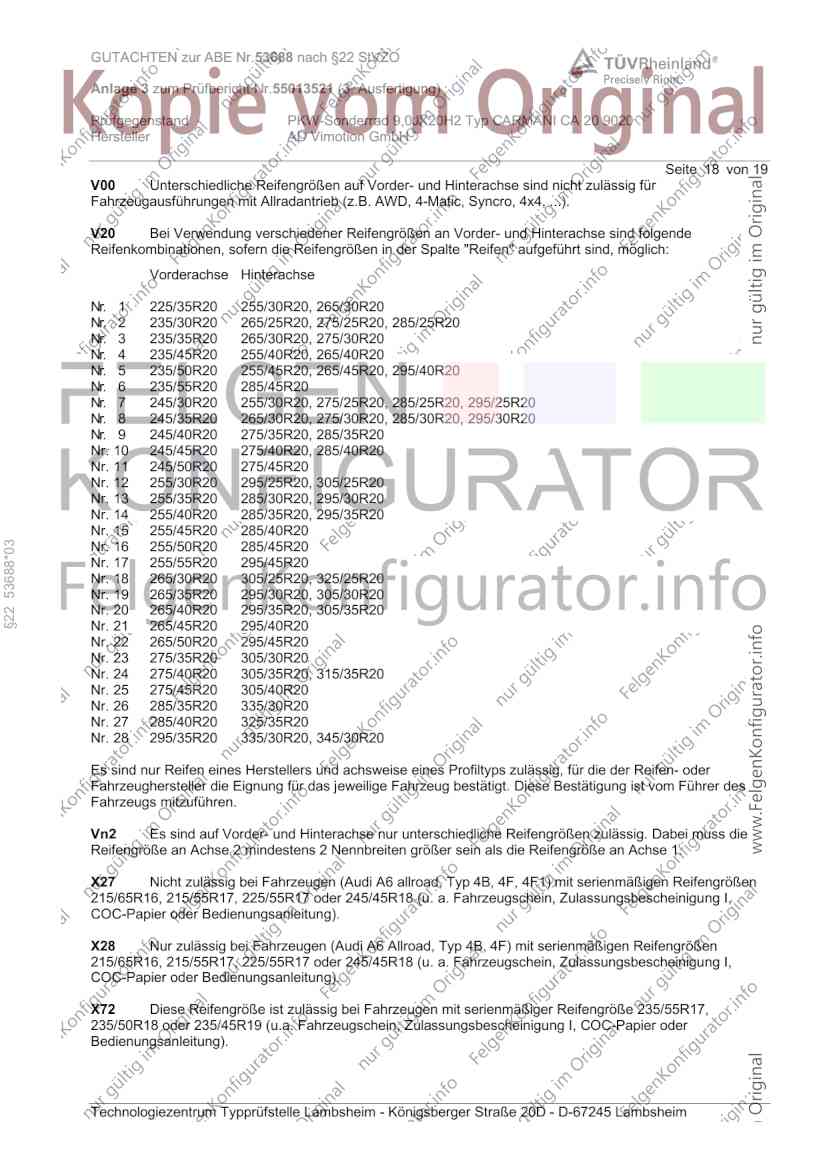

V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 235/55R20 285/45R20
Nr. 7 245/30R20 255/30R20, 275/25R20, 285/25R20, 295/25R20
Nr. 8 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 9 245/40R20 275/35R20, 285/35R20
Nr. 10 245/45R20 275/40R20, 285/40R20
Nr. 11 245/50R20 275/45R20
Nr. 12 255/30R20 295/25R20, 305/25R20
Nr. 13 255/35R20 285/30R20, 295/30R20
Nr. 14 255/40R20 285/35R20, 295/35R20
Nr. 15 255/45R20 285/40R20
§22 53688*03
Nr. 16 255/50R20 285/45R20
Nr. 17 255/55R20 295/45R20
Nr. 18 265/30R20 305/25R20, 325/25R20
Nr. 19 265/35R20 295/30R20, 305/30R20
Nr. 20 265/40R20 295/35R20, 305/35R20
Nr. 21 265/45R20 295/40R20
Nr. 22 265/50R20 295/45R20
Nr. 23 275/35R20 305/30R20
Nr. 24 275/40R20 305/35R20, 315/35R20
Nr. 25 275/45R20 305/40R20
Nr. 26 285/35R20 335/30R20
Nr. 27 285/40R20 325/35R20
Nr. 28 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss die
Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
X72 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/55R17,
235/50R18 oder 235/45R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55013521 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH
Seite 19 von 19
X88 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 18 Zoll Serienradgröße (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 20. Januar 2026 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum Januar 2021.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
§22 53688*03
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. Januar 2026
Wagner 00461231.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

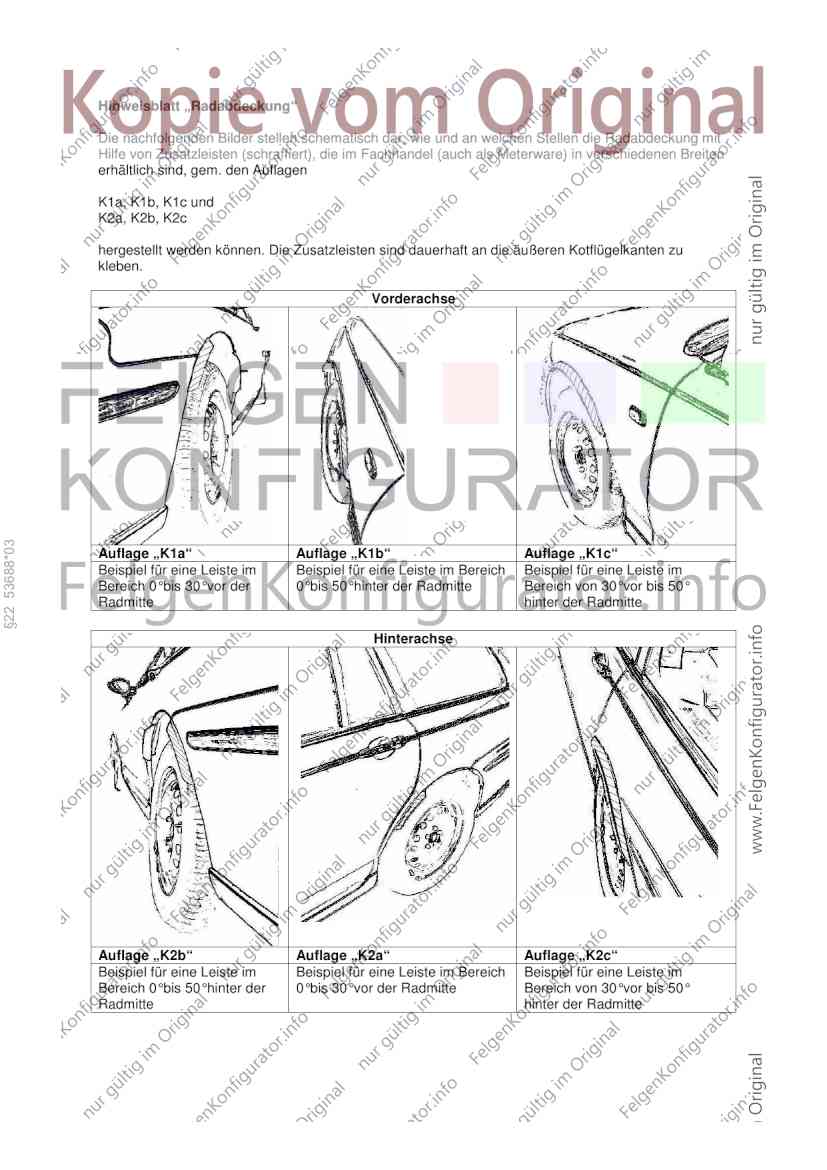

Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 53688*03
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
