GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH

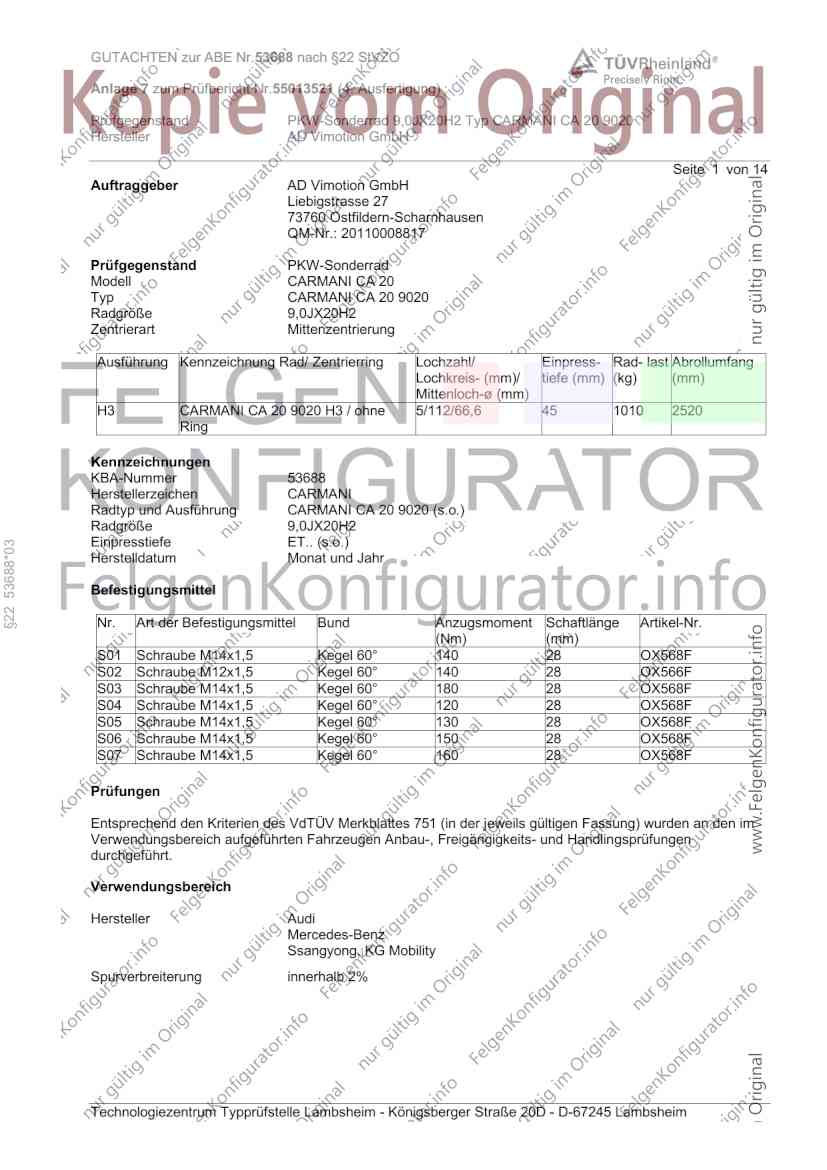

Seite 1 von 14
Auftraggeber AD Vimotion GmbH
Liebigstrasse 27
73760 Ostfildern-Scharnhausen
QM-Nr.: 20110008817
Prüfgegenstand PKW-Sonderrad
Modell CARMANI CA 20
Typ CARMANI CA 20 9020
Radgröße 9,0JX20H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
H3 CARMANI CA 20 9020 H3 / ohne 5/112/66,6 45 1010 2520
Ring
Kennzeichnungen
KBA-Nummer 53688
Herstellerzeichen CARMANI
Radtyp und Ausführung CARMANI CA 20 9020 (s.o.)
Radgröße 9,0JX20H2
Einpresstiefe ET.. (s.o.)
§22 53688*03
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Schraube M14x1,5 Kegel 60° 140 28 OX568F
S02 Schraube M12x1,5 Kegel 60° 140 28 OX566F
S03 Schraube M14x1,5 Kegel 60° 180 28 OX568F
S04 Schraube M14x1,5 Kegel 60° 120 28 OX568F
S05 Schraube M14x1,5 Kegel 60° 130 28 OX568F
S06 Schraube M14x1,5 Kegel 60° 150 28 OX568F
S07 Schraube M14x1,5 Kegel 60° 160 28 OX568F
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Ssangyong, KG Mobility
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH

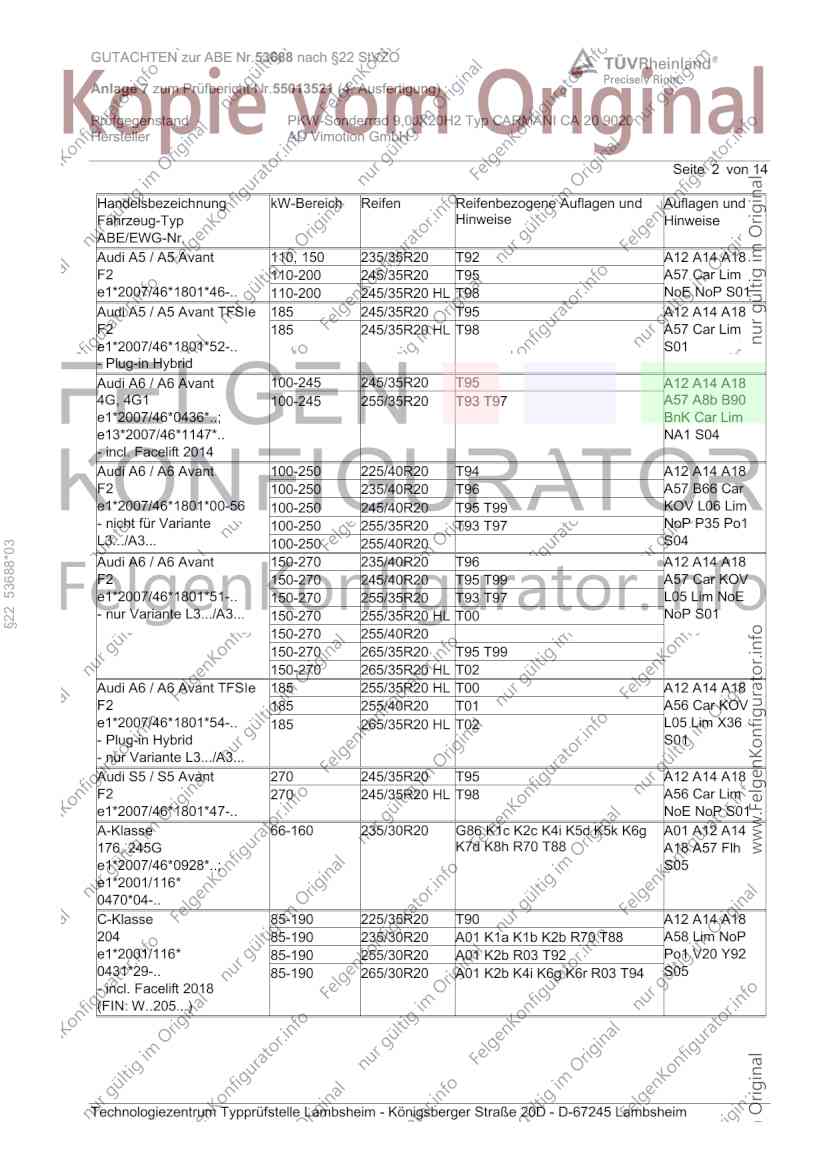

Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A5 / A5 Avant 110, 150 235/35R20 T92 A12 A14 A18
F2 110-200 245/35R20 T95 A57 Car Lim
e1*2007/46*1801*46-.. 110-200 245/35R20 HL T98 NoE NoP S01
Audi A5 / A5 Avant TFSIe 185 245/35R20 T95 A12 A14 A18
F2 185 245/35R20 HL T98 A57 Car Lim
e1*2007/46*1801*52-.. S01
- Plug-in Hybrid
Audi A6 / A6 Avant 100-245 245/35R20 T95 A12 A14 A18
4G, 4G1 100-245 255/35R20 T93 T97 A57 A8b B90
e1*2007/46*0436*..; BnK Car Lim
e13*2007/46*1147*.. NA1 S04
- incl. Facelift 2014
Audi A6 / A6 Avant 100-250 225/40R20 T94 A12 A14 A18
F2 100-250 235/40R20 T96 A57 B66 Car
e1*2007/46*1801*00-56 100-250 245/40R20 T95 T99 KOV L06 Lim
- nicht für Variante 100-250 255/35R20 T93 T97 NoP P35 Po1
L3.../A3... 100-250 255/40R20 S04
§22 53688*03
Audi A6 / A6 Avant 150-270 235/40R20 T96 A12 A14 A18
F2 150-270 245/40R20 T95 T99 A57 Car KOV
e1*2007/46*1801*51-.. 150-270 255/35R20 T93 T97 L05 Lim NoE
- nur Variante L3.../A3... 150-270 255/35R20 HL T00 NoP S01
150-270 255/40R20
150-270 265/35R20 T95 T99
150-270 265/35R20 HL T02
Audi A6 / A6 Avant TFSIe 185 255/35R20 HL T00 A12 A14 A18
F2 185 255/40R20 T01 A56 Car KOV
e1*2007/46*1801*54-.. 185 265/35R20 HL T02 L05 Lim X36
- Plug-in Hybrid S01
- nur Variante L3.../A3...
Audi S5 / S5 Avant 270 245/35R20 T95 A12 A14 A18
F2 270 245/35R20 HL T98 A56 Car Lim
e1*2007/46*1801*47-.. NoE NoP S01
A-Klasse 66-160 235/30R20 G86 K1c K2c K4i K5d K5k K6g A01 A12 A14
176, 245G K7d K8h R70 T88 A18 A57 Flh
e1*2007/46*0928*..; S05
e1*2001/116*
0470*04-..
C-Klasse 85-190 225/35R20 T90 A12 A14 A18
204 85-190 235/30R20 A01 K1a K1b K2b R70 T88 A58 Lim NoP
e1*2001/116* 85-190 255/30R20 A01 K2b R03 T92 Po1 V20 Y92
0431*29-.. 85-190 265/30R20 A01 K2b K4i K6g K6r R03 T94 S05
- incl. Facelift 2018
(FIN: W..205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH

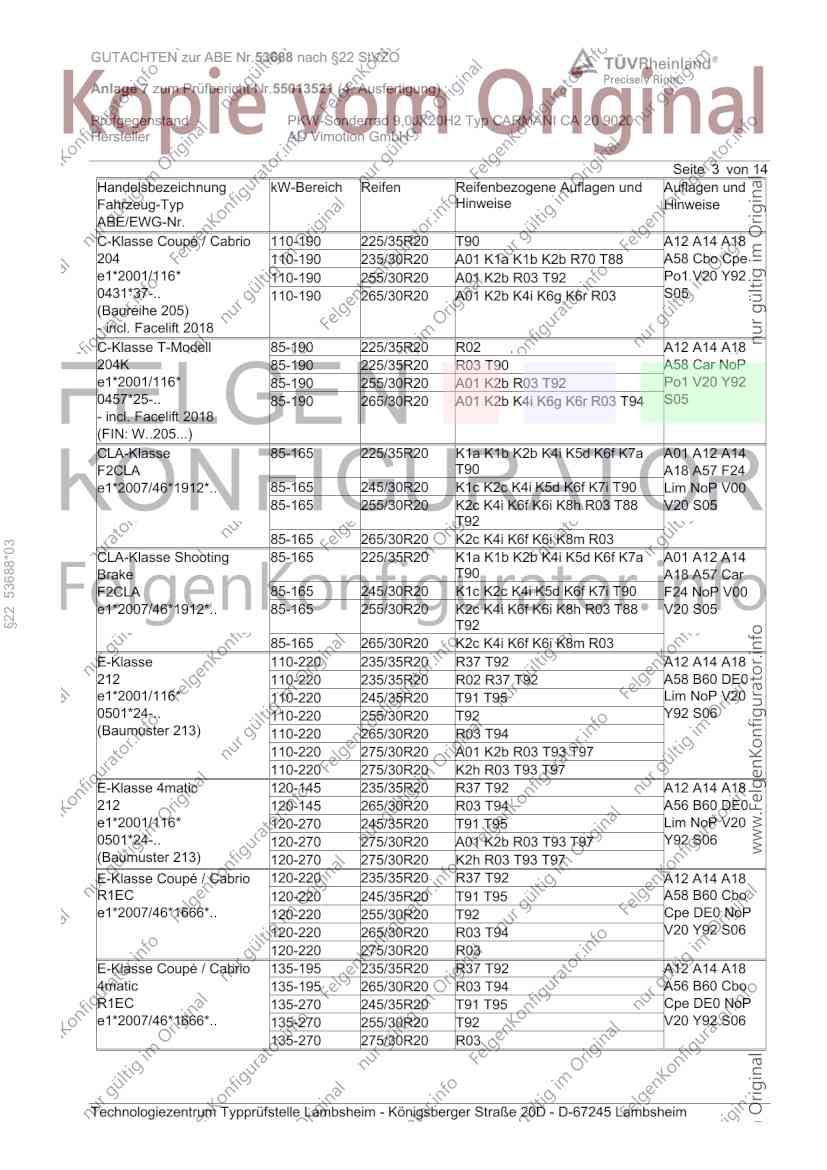

Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse Coupé / Cabrio 110-190 225/35R20 T90 A12 A14 A18
204 110-190 235/30R20 A01 K1a K1b K2b R70 T88 A58 Cbo Cpe
e1*2001/116* 110-190 255/30R20 A01 K2b R03 T92 Po1 V20 Y92
0431*37-.. 110-190 265/30R20 A01 K2b K4i K6g K6r R03 S05
(Baureihe 205)
- incl. Facelift 2018
C-Klasse T-Modell 85-190 225/35R20 R02 A12 A14 A18
204K 85-190 225/35R20 R03 T90 A58 Car NoP
e1*2001/116* 85-190 255/30R20 A01 K2b R03 T92 Po1 V20 Y92
0457*25-.. 85-190 265/30R20 A01 K2b K4i K6g K6r R03 T94 S05
- incl. Facelift 2018
(FIN: W..205...)
CLA-Klasse 85-165 225/35R20 K1a K1b K2b K4i K5d K6f K7a A01 A12 A14
F2CLA T90 A18 A57 F24
e1*2007/46*1912*.. 85-165 245/30R20 K1c K2c K4i K5d K6f K7i T90 Lim NoP V00
85-165 255/30R20 K2c K4i K6f K6i K8h R03 T88 V20 S05
T92
85-165 265/30R20 K2c K4i K6f K6i K8m R03
§22 53688*03
CLA-Klasse Shooting 85-165 225/35R20 K1a K1b K2b K4i K5d K6f K7a A01 A12 A14
Brake T90 A18 A57 Car
F2CLA 85-165 245/30R20 K1c K2c K4i K5d K6f K7i T90 F24 NoP V00
e1*2007/46*1912*.. 85-165 255/30R20 K2c K4i K6f K6i K8h R03 T88 V20 S05
T92
85-165 265/30R20 K2c K4i K6f K6i K8m R03
E-Klasse 110-220 235/35R20 R37 T92 A12 A14 A18
212 110-220 235/35R20 R02 R37 T92 A58 B60 DE0
e1*2001/116* 110-220 245/35R20 T91 T95 Lim NoP V20
0501*24-.. 110-220 255/30R20 T92 Y92 S06
(Baumuster 213) 110-220 265/30R20 R03 T94
110-220 275/30R20 A01 K2b R03 T93 T97
110-220 275/30R20 K2h R03 T93 T97
E-Klasse 4matic 120-145 235/35R20 R37 T92 A12 A14 A18
212 120-145 265/30R20 R03 T94 A56 B60 DE0
e1*2001/116* 120-270 245/35R20 T91 T95 Lim NoP V20
0501*24-.. 120-270 275/30R20 A01 K2b R03 T93 T97 Y92 S06
(Baumuster 213) 120-270 275/30R20 K2h R03 T93 T97
E-Klasse Coupé / Cabrio 120-220 235/35R20 R37 T92 A12 A14 A18
R1EC 120-220 245/35R20 T91 T95 A58 B60 Cbo
e1*2007/46*1666*.. 120-220 255/30R20 T92 Cpe DE0 NoP
120-220 265/30R20 R03 T94 V20 Y92 S06
120-220 275/30R20 R03
E-Klasse Coupé / Cabrio 135-195 235/35R20 R37 T92 A12 A14 A18
4matic 135-195 265/30R20 R03 T94 A56 B60 Cbo
R1EC 135-270 245/35R20 T91 T95 Cpe DE0 NoP
e1*2007/46*1666*.. 135-270 255/30R20 T92 V20 Y92 S06
135-270 275/30R20 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH

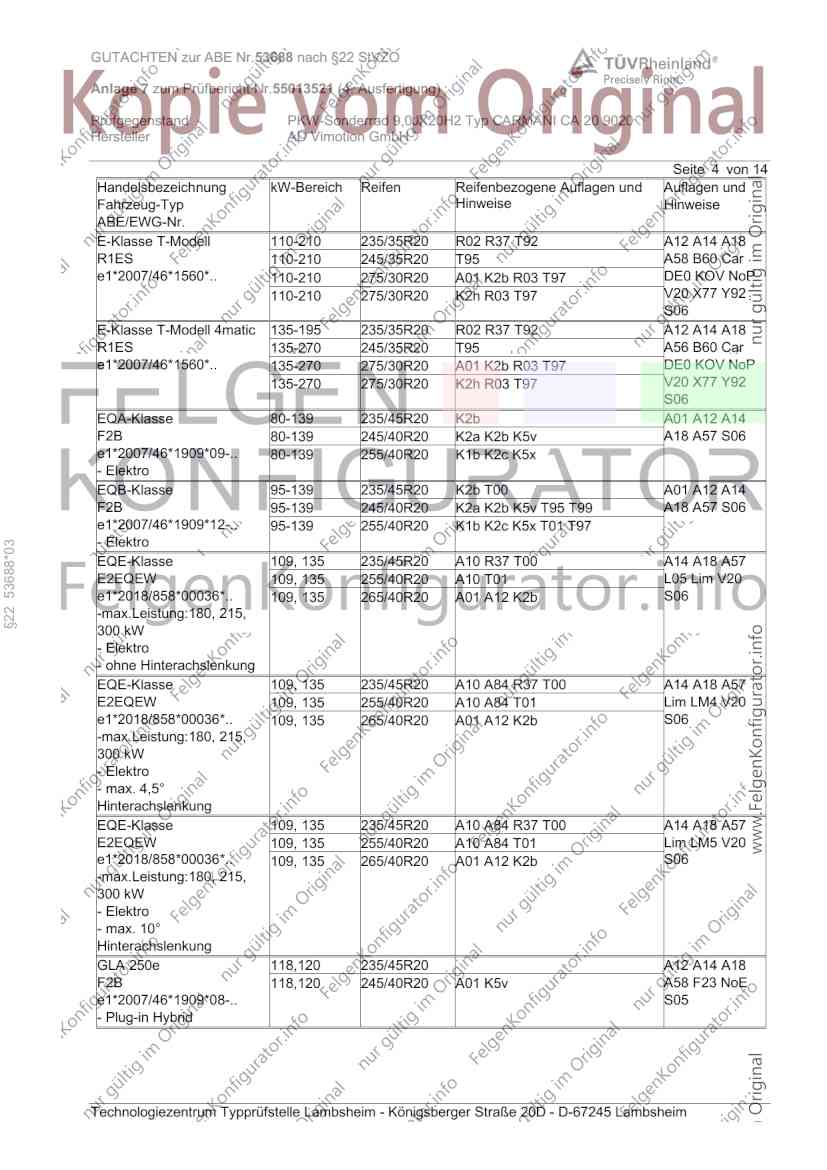

Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 110-210 235/35R20 R02 R37 T92 A12 A14 A18
R1ES 110-210 245/35R20 T95 A58 B60 Car
e1*2007/46*1560*.. 110-210 275/30R20 A01 K2b R03 T97 DE0 KOV NoP
110-210 275/30R20 K2h R03 T97 V20 X77 Y92
S06
E-Klasse T-Modell 4matic 135-195 235/35R20 R02 R37 T92 A12 A14 A18
R1ES 135-270 245/35R20 T95 A56 B60 Car
e1*2007/46*1560*.. 135-270 275/30R20 A01 K2b R03 T97 DE0 KOV NoP
135-270 275/30R20 K2h R03 T97 V20 X77 Y92
S06
EQA-Klasse 80-139 235/45R20 K2b A01 A12 A14
F2B 80-139 245/40R20 K2a K2b K5v A18 A57 S06
e1*2007/46*1909*09-.. 80-139 255/40R20 K1b K2c K5x
- Elektro
EQB-Klasse 95-139 235/45R20 K2b T00 A01 A12 A14
F2B 95-139 245/40R20 K2a K2b K5v T95 T99 A18 A57 S06
e1*2007/46*1909*12-.. 95-139 255/40R20 K1b K2c K5x T01 T97
- Elektro
§22 53688*03
EQE-Klasse 109, 135 235/45R20 A10 R37 T00 A14 A18 A57
E2EQEW 109, 135 255/40R20 A10 T01 L05 Lim V20
e1*2018/858*00036*.. 109, 135 265/40R20 A01 A12 K2b S06
-max.Leistung:180, 215,
300 kW
- Elektro
- ohne Hinterachslenkung
EQE-Klasse 109, 135 235/45R20 A10 A84 R37 T00 A14 A18 A57
E2EQEW 109, 135 255/40R20 A10 A84 T01 Lim LM4 V20
e1*2018/858*00036*.. 109, 135 265/40R20 A01 A12 K2b S06
-max.Leistung:180, 215,
300 kW
- Elektro
- max. 4,5°
Hinterachslenkung
EQE-Klasse 109, 135 235/45R20 A10 A84 R37 T00 A14 A18 A57
E2EQEW 109, 135 255/40R20 A10 A84 T01 Lim LM5 V20
e1*2018/858*00036*.. 109, 135 265/40R20 A01 A12 K2b S06
-max.Leistung:180, 215,
300 kW
- Elektro
- max. 10°
Hinterachslenkung
GLA 250e 118,120 235/45R20 A12 A14 A18
F2B 118,120 245/40R20 A01 K5v A58 F23 NoE
e1*2007/46*1909*08-.. S05
- Plug-in Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH

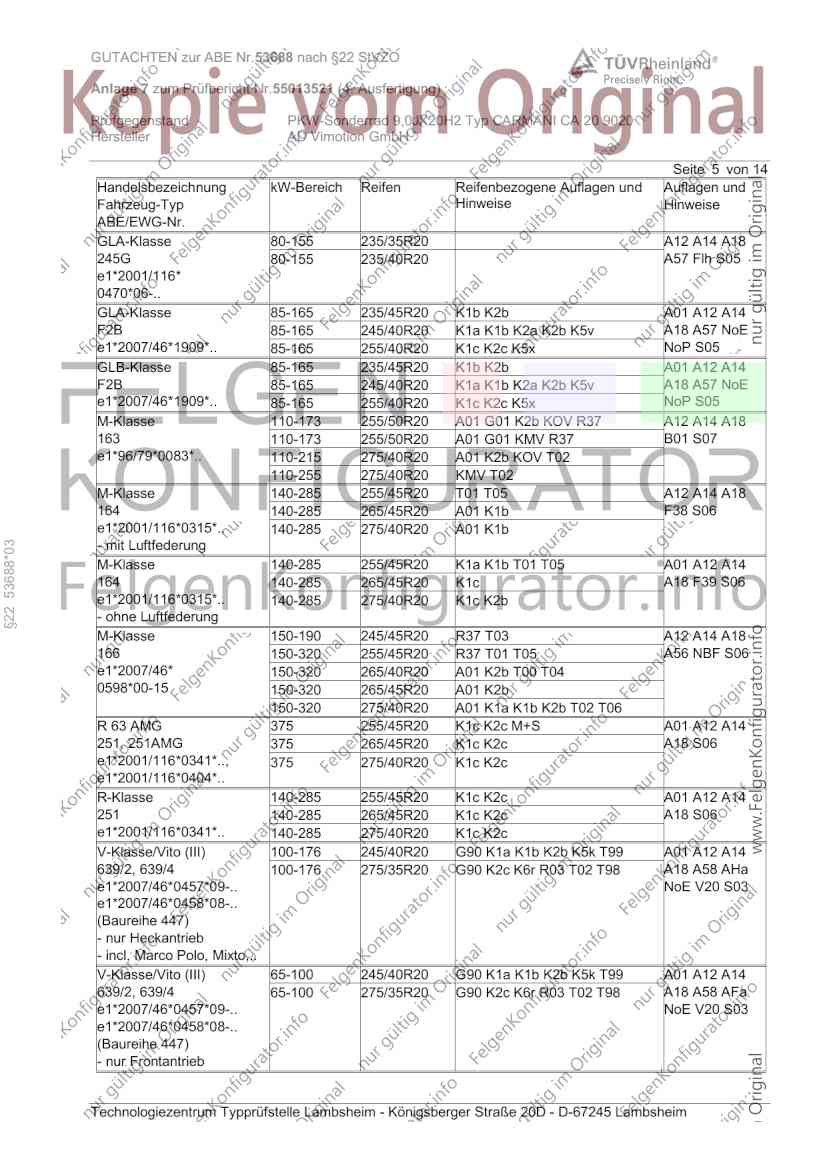

Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLA-Klasse 80-155 235/35R20 A12 A14 A18
245G 80-155 235/40R20 A57 Flh S05
e1*2001/116*
0470*06-..
GLA-Klasse 85-165 235/45R20 K1b K2b A01 A12 A14
F2B 85-165 245/40R20 K1a K1b K2a K2b K5v A18 A57 NoE
e1*2007/46*1909*.. 85-165 255/40R20 K1c K2c K5x NoP S05
GLB-Klasse 85-165 235/45R20 K1b K2b A01 A12 A14
F2B 85-165 245/40R20 K1a K1b K2a K2b K5v A18 A57 NoE
e1*2007/46*1909*.. 85-165 255/40R20 K1c K2c K5x NoP S05
M-Klasse 110-173 255/50R20 A01 G01 K2b KOV R37 A12 A14 A18
163 110-173 255/50R20 A01 G01 KMV R37 B01 S07
e1*96/79*0083*.. 110-215 275/40R20 A01 K2b KOV T02
110-255 275/40R20 KMV T02
M-Klasse 140-285 255/45R20 T01 T05 A12 A14 A18
164 140-285 265/45R20 A01 K1b F38 S06
e1*2001/116*0315*.. 140-285 275/40R20 A01 K1b
§22 53688*03
- mit Luftfederung
M-Klasse 140-285 255/45R20 K1a K1b T01 T05 A01 A12 A14
164 140-285 265/45R20 K1c A18 F39 S06
e1*2001/116*0315*.. 140-285 275/40R20 K1c K2b
- ohne Luftfederung
M-Klasse 150-190 245/45R20 R37 T03 A12 A14 A18
166 150-320 255/45R20 R37 T01 T05 A56 NBF S06
e1*2007/46* 150-320 265/40R20 A01 K2b T00 T04
0598*00-15 150-320 265/45R20 A01 K2b
150-320 275/40R20 A01 K1a K1b K2b T02 T06
R 63 AMG 375 255/45R20 K1c K2c M+S A01 A12 A14
251, 251AMG 375 265/45R20 K1c K2c A18 S06
e1*2001/116*0341*.., 375 275/40R20 K1c K2c
e1*2001/116*0404*..
R-Klasse 140-285 255/45R20 K1c K2c A01 A12 A14
251 140-285 265/45R20 K1c K2c A18 S06
e1*2001/116*0341*.. 140-285 275/40R20 K1c K2c
V-Klasse/Vito (III) 100-176 245/40R20 G90 K1a K1b K2b K5k T99 A01 A12 A14
639/2, 639/4 100-176 275/35R20 G90 K2c K6r R03 T02 T98 A18 A58 AHa
e1*2007/46*0457*09-.. NoE V20 S03
e1*2007/46*0458*08-..
(Baureihe 447)
- nur Heckantrieb
- incl. Marco Polo, Mixto,..
V-Klasse/Vito (III) 65-100 245/40R20 G90 K1a K1b K2b K5k T99 A01 A12 A14
639/2, 639/4 65-100 275/35R20 G90 K2c K6r R03 T02 T98 A18 A58 AFa
e1*2007/46*0457*09-.. NoE V20 S03
e1*2007/46*0458*08-..
(Baureihe 447)
- nur Frontantrieb
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH

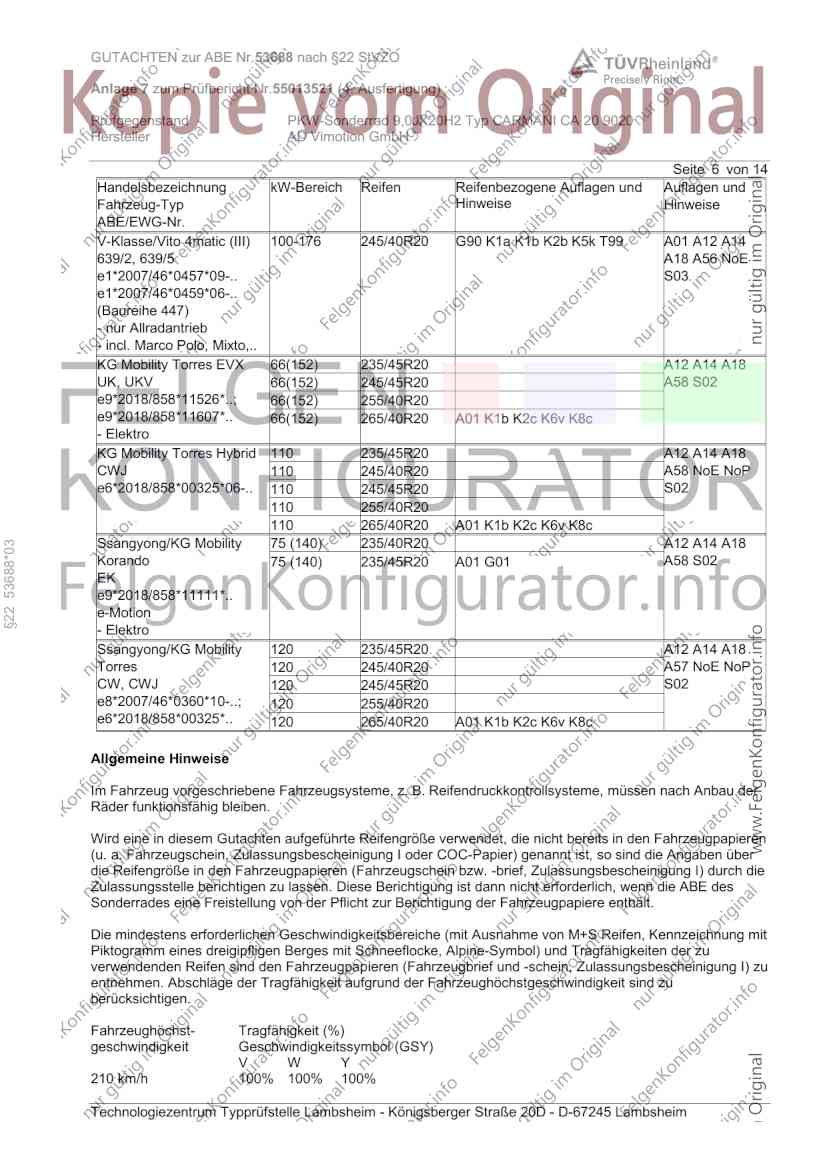

Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
V-Klasse/Vito 4matic (III) 100-176 245/40R20 G90 K1a K1b K2b K5k T99 A01 A12 A14
639/2, 639/5 A18 A56 NoE
e1*2007/46*0457*09-.. S03
e1*2007/46*0459*06-..
(Baureihe 447)
- nur Allradantrieb
- incl. Marco Polo, Mixto,..
KG Mobility Torres EVX 66(152) 235/45R20 A12 A14 A18
UK, UKV 66(152) 245/45R20 A58 S02
e9*2018/858*11526*..; 66(152) 255/40R20
e9*2018/858*11607*.. 66(152) 265/40R20 A01 K1b K2c K6v K8c
- Elektro
KG Mobility Torres Hybrid 110 235/45R20 A12 A14 A18
CWJ 110 245/40R20 A58 NoE NoP
e6*2018/858*00325*06-.. 110 245/45R20 S02
110 255/40R20
110 265/40R20 A01 K1b K2c K6v K8c
Ssangyong/KG Mobility 75 (140) 235/40R20 A12 A14 A18
§22 53688*03
Korando 75 (140) 235/45R20 A01 G01 A58 S02
EK
e9*2018/858*11111*..
e-Motion
- Elektro
Ssangyong/KG Mobility 120 235/45R20 A12 A14 A18
Torres 120 245/40R20 A57 NoE NoP
CW, CWJ 120 245/45R20 S02
e8*2007/46*0360*10-..; 120 255/40R20
e6*2018/858*00325*.. 120 265/40R20 A01 K1b K2c K6v K8c
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH

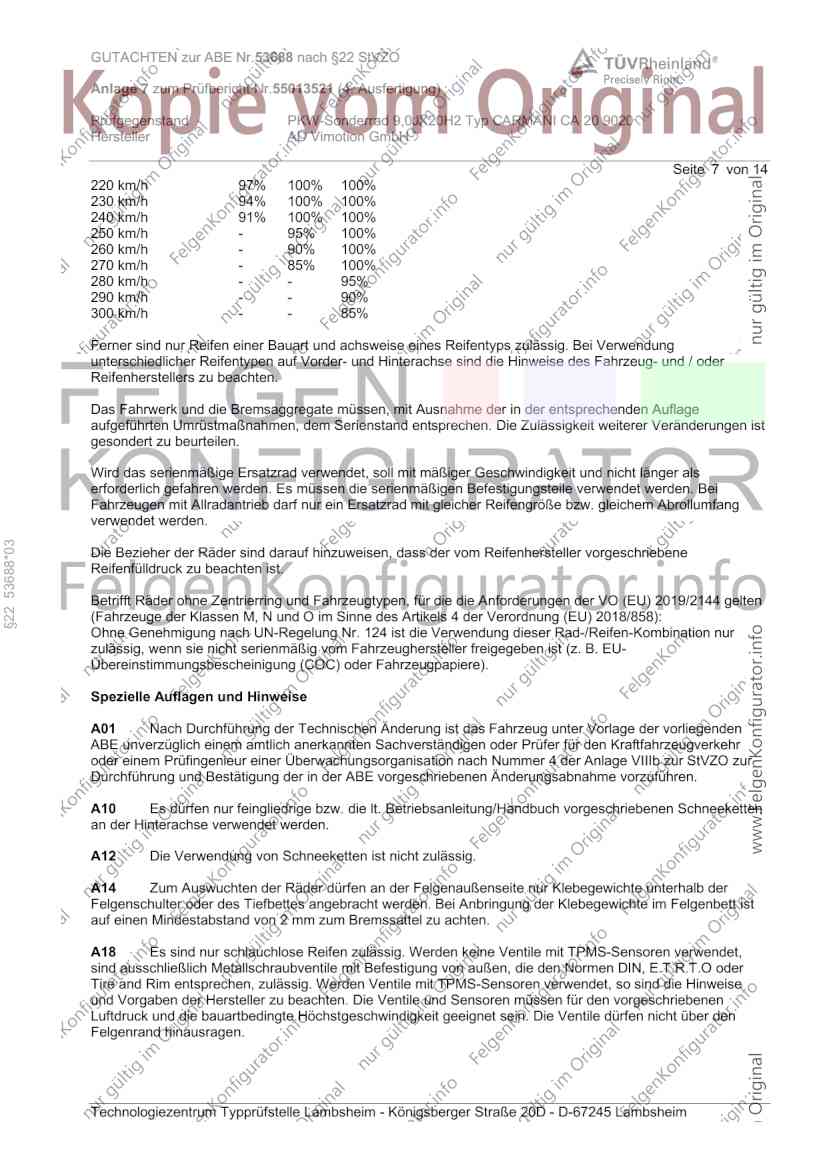

Seite 7 von 14
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
§22 53688*03
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH

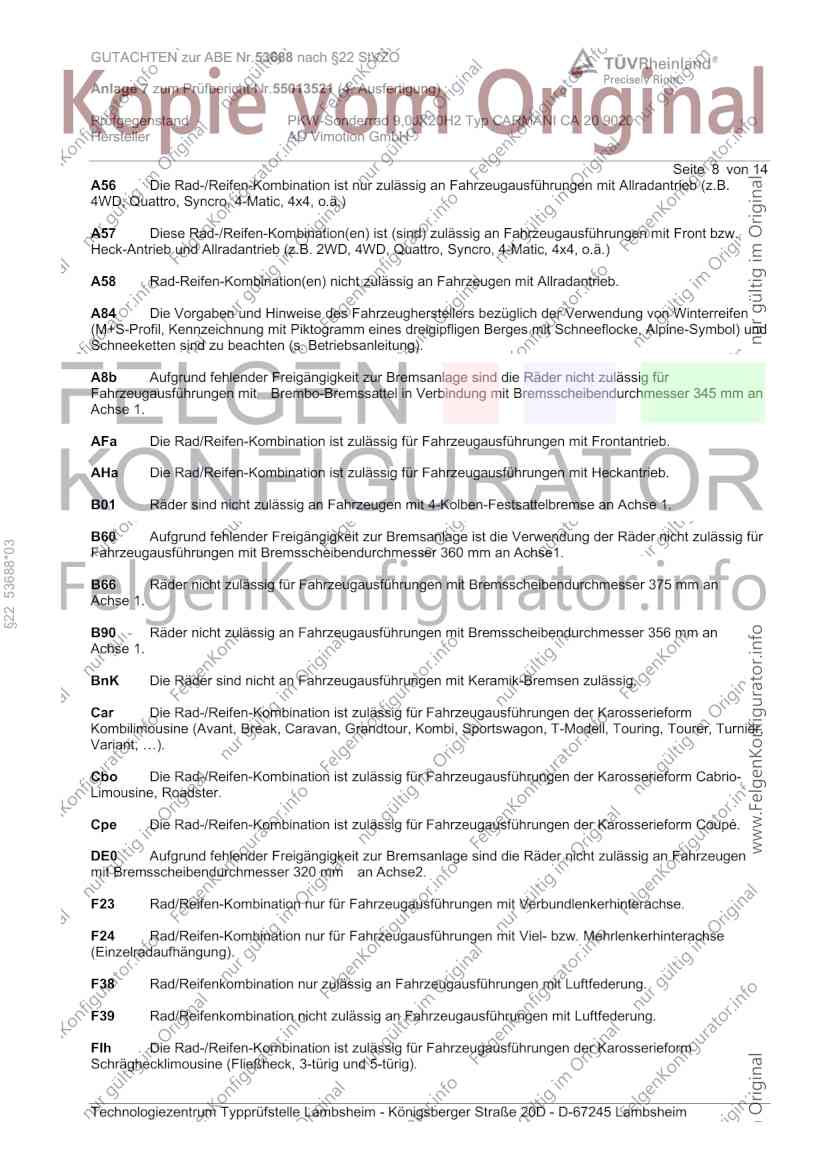

Seite 8 von 14
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winterreifen
(M+S-Profil, Kennzeichnung mit Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und
Schneeketten sind zu beachten (s. Betriebsanleitung).
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345 mm an
Achse 1.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B01 Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zulässig für
§22 53688*03
Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B66 Räder nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 375 mm an
Achse 1.
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
DE0 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 320 mm an Achse2.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH

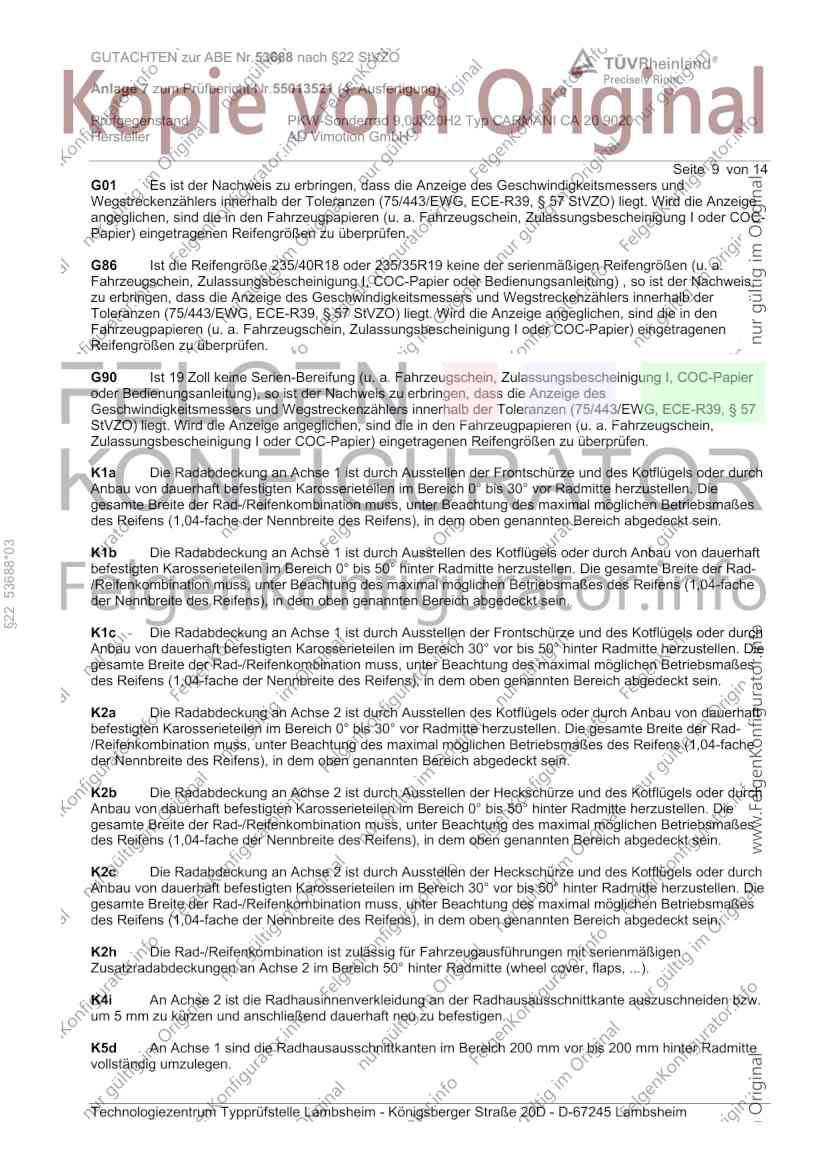

Seite 9 von 14
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis
zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

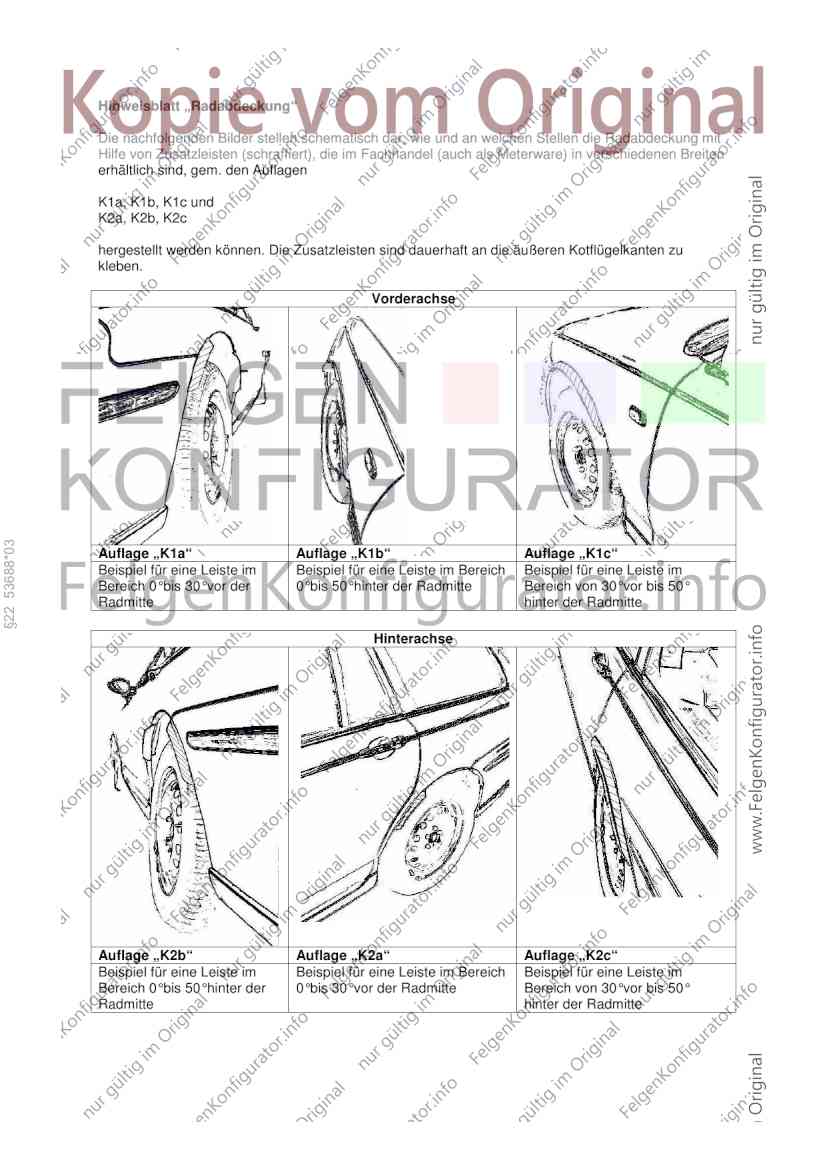

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
§22 53688*03
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH

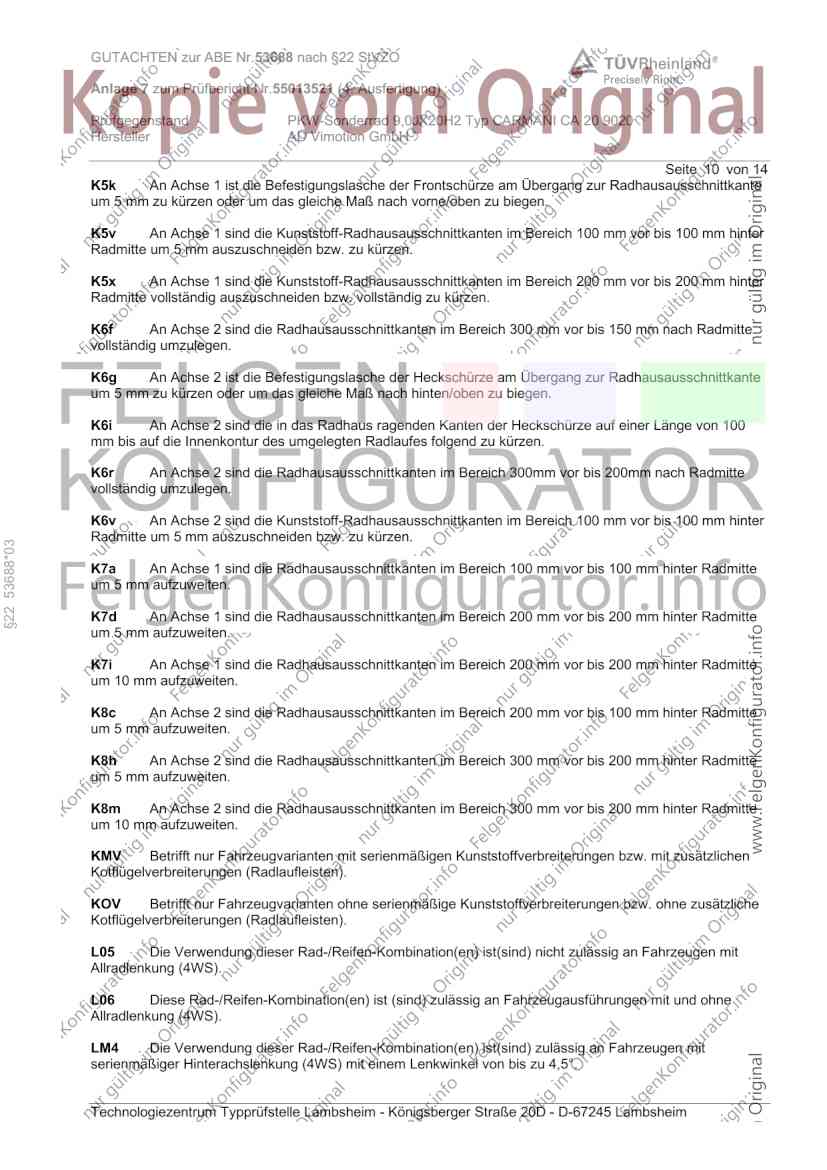

Seite 10 von 14
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Radmitte
vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
§22 53688*03
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
serienmäßiger Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH

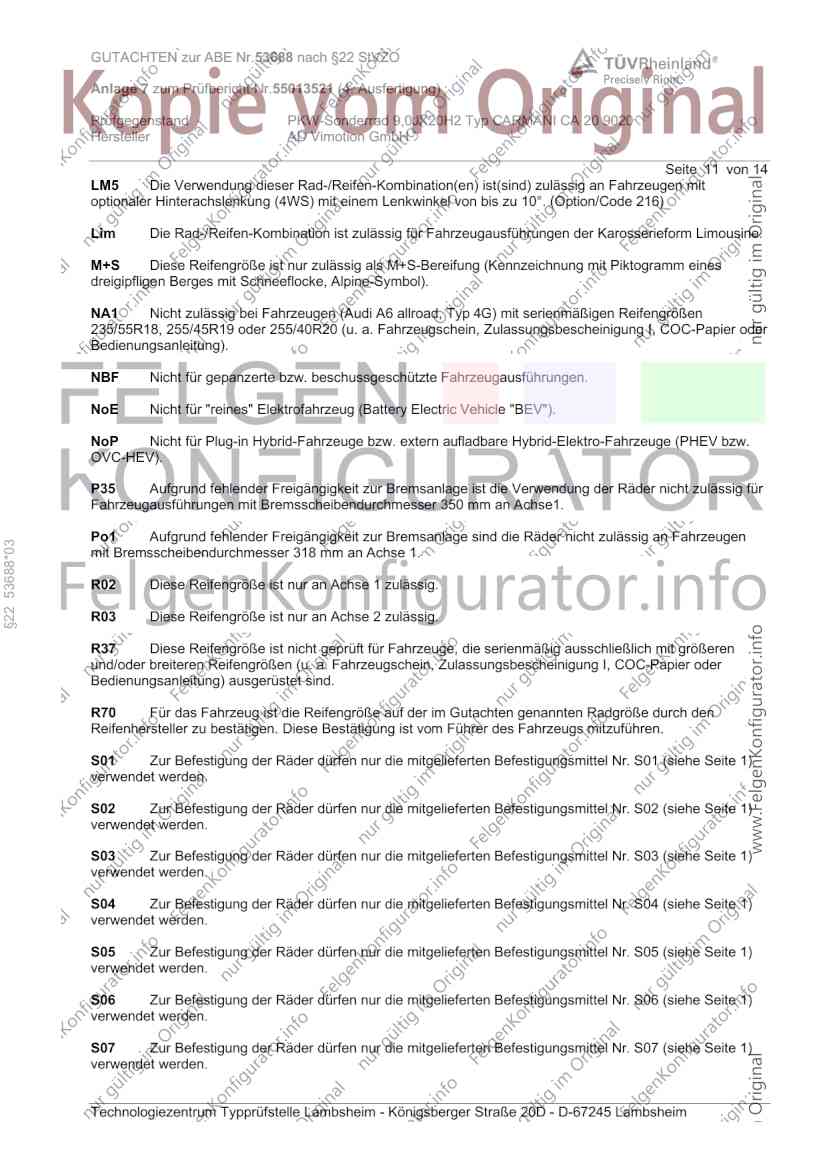

Seite 11 von 14
LM5 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
optionaler Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 10°. (Option/Code 216)
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
Po1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
§22 53688*03
mit Bremsscheibendurchmesser 318 mm an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH

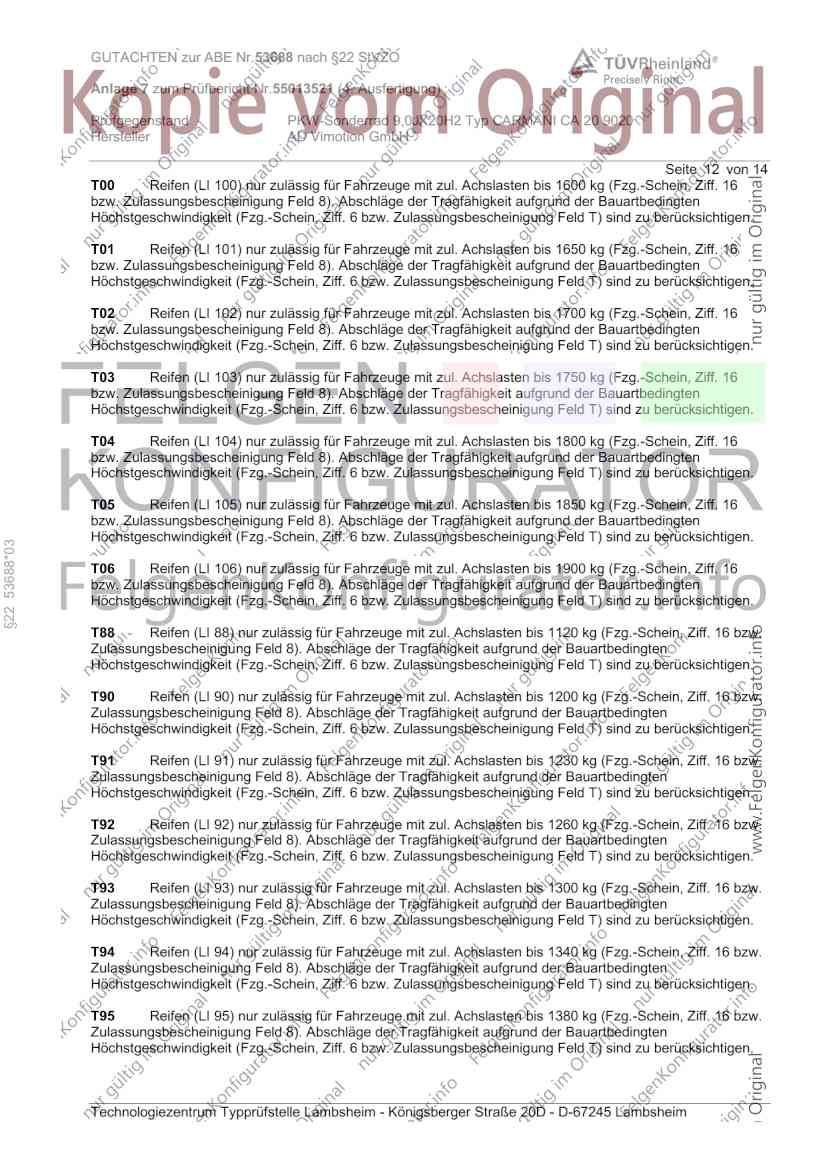

Seite 12 von 14
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
§22 53688*03
T06 Reifen (LI 106) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH

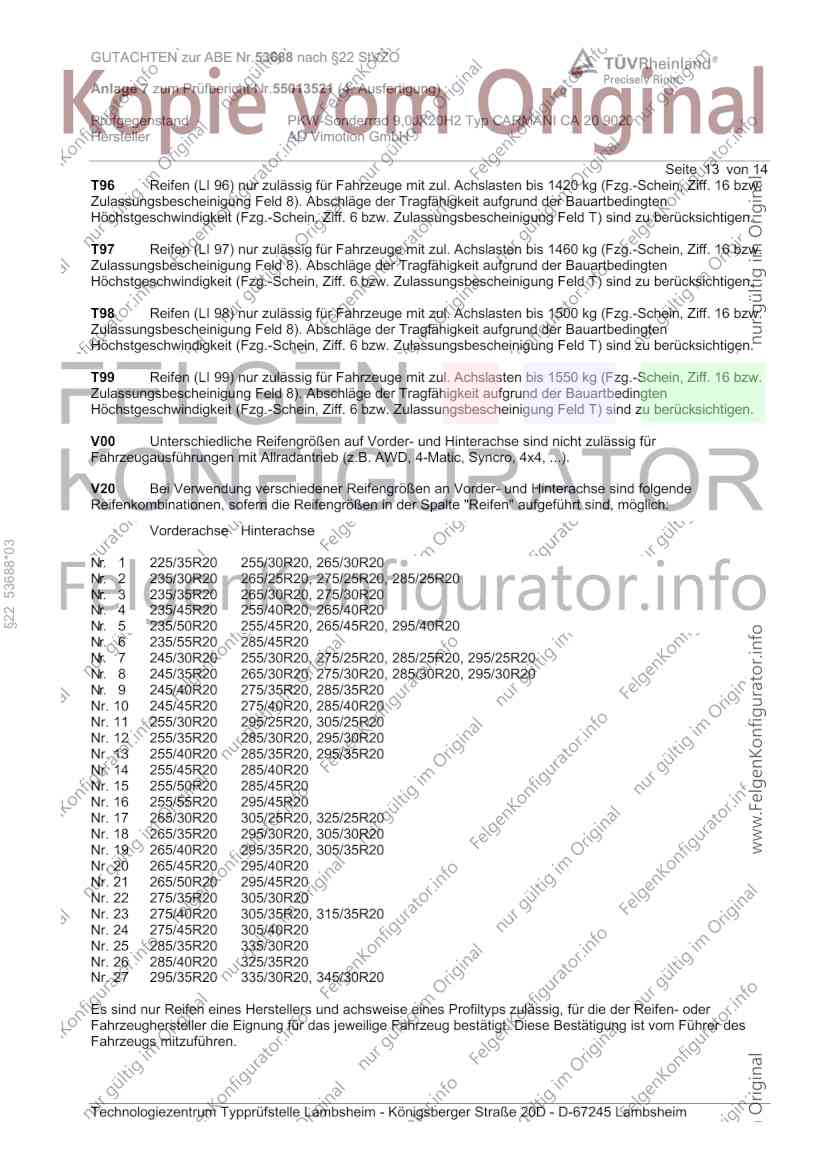

Seite 13 von 14
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
§22 53688*03
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 235/55R20 285/45R20
Nr. 7 245/30R20 255/30R20, 275/25R20, 285/25R20, 295/25R20
Nr. 8 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 9 245/40R20 275/35R20, 285/35R20
Nr. 10 245/45R20 275/40R20, 285/40R20
Nr. 11 255/30R20 295/25R20, 305/25R20
Nr. 12 255/35R20 285/30R20, 295/30R20
Nr. 13 255/40R20 285/35R20, 295/35R20
Nr. 14 255/45R20 285/40R20
Nr. 15 255/50R20 285/45R20
Nr. 16 255/55R20 295/45R20
Nr. 17 265/30R20 305/25R20, 325/25R20
Nr. 18 265/35R20 295/30R20, 305/30R20
Nr. 19 265/40R20 295/35R20, 305/35R20
Nr. 20 265/45R20 295/40R20
Nr. 21 265/50R20 295/45R20
Nr. 22 275/35R20 305/30R20
Nr. 23 275/40R20 305/35R20, 315/35R20
Nr. 24 275/45R20 305/40R20
Nr. 25 285/35R20 335/30R20
Nr. 26 285/40R20 325/35R20
Nr. 27 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH

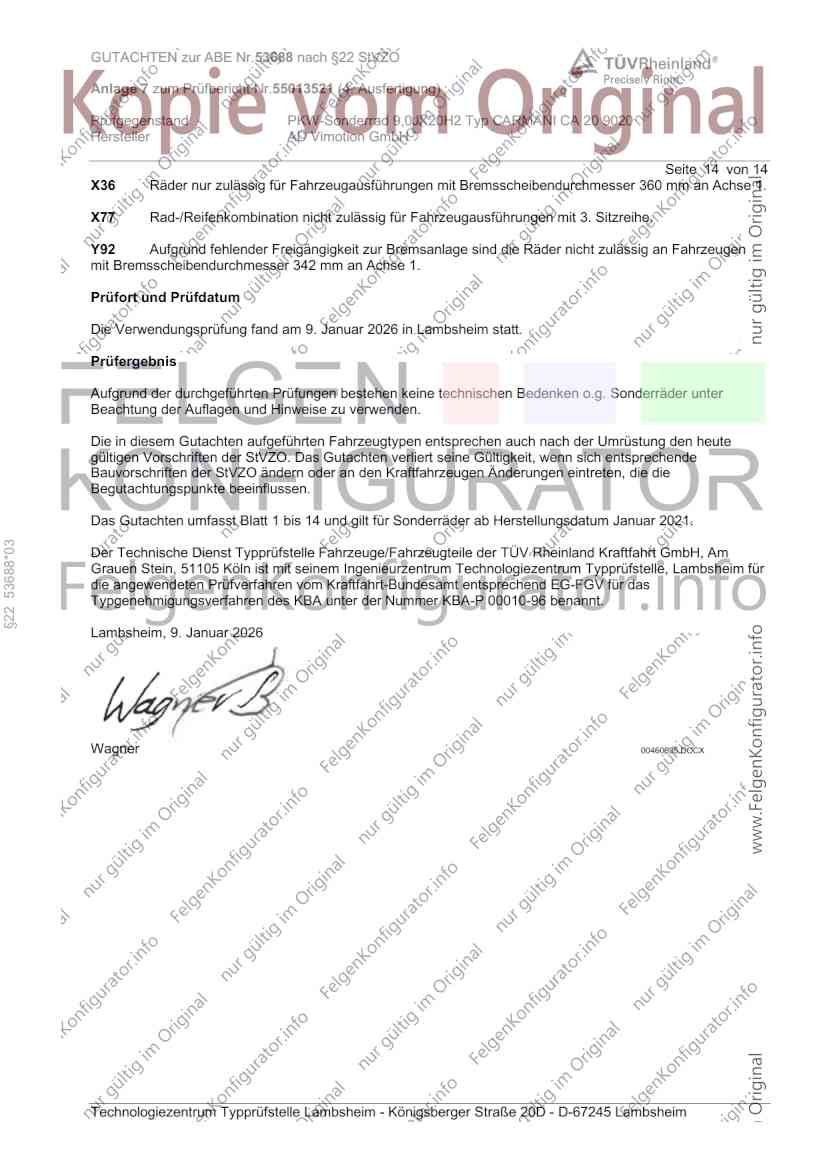

Seite 14 von 14
X36 Räder nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 342 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. Januar 2026 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum Januar 2021.
§22 53688*03
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. Januar 2026
Wagner 00460635.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 53688*03
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
