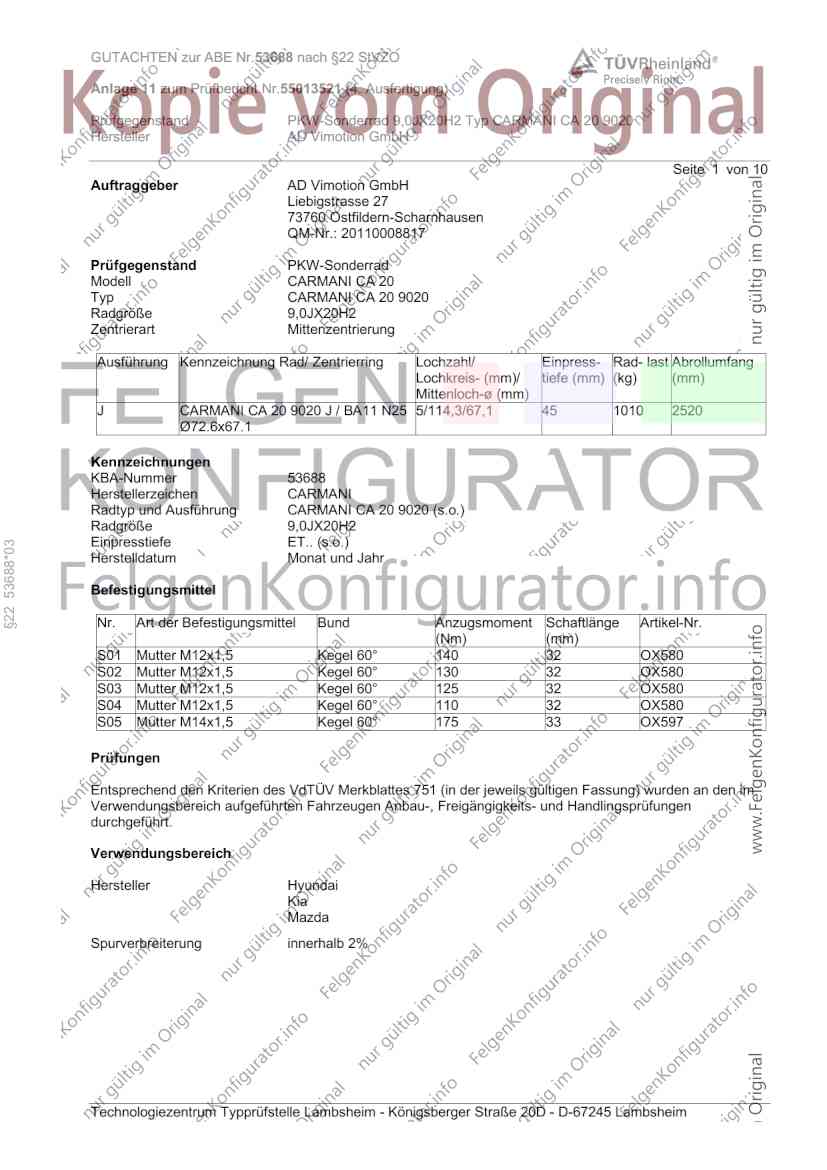

GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH
Seite 1 von 10
Auftraggeber AD Vimotion GmbH
Liebigstrasse 27
73760 Ostfildern-Scharnhausen
QM-Nr.: 20110008817
Prüfgegenstand PKW-Sonderrad
Modell CARMANI CA 20
Typ CARMANI CA 20 9020
Radgröße 9,0JX20H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
J CARMANI CA 20 9020 J / BA11 N25 5/114,3/67,1 45 1010 2520
Ø72.6x67.1
Kennzeichnungen
KBA-Nummer 53688
Herstellerzeichen CARMANI
Radtyp und Ausführung CARMANI CA 20 9020 (s.o.)
Radgröße 9,0JX20H2
Einpresstiefe ET.. (s.o.)
§22 53688*03
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Mutter M12x1,5 Kegel 60° 140 32 OX580
S02 Mutter M12x1,5 Kegel 60° 130 32 OX580
S03 Mutter M12x1,5 Kegel 60° 125 32 OX580
S04 Mutter M12x1,5 Kegel 60° 110 32 OX580
S05 Mutter M14x1,5 Kegel 60° 175 33 OX597
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Hyundai
Kia
Mazda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH

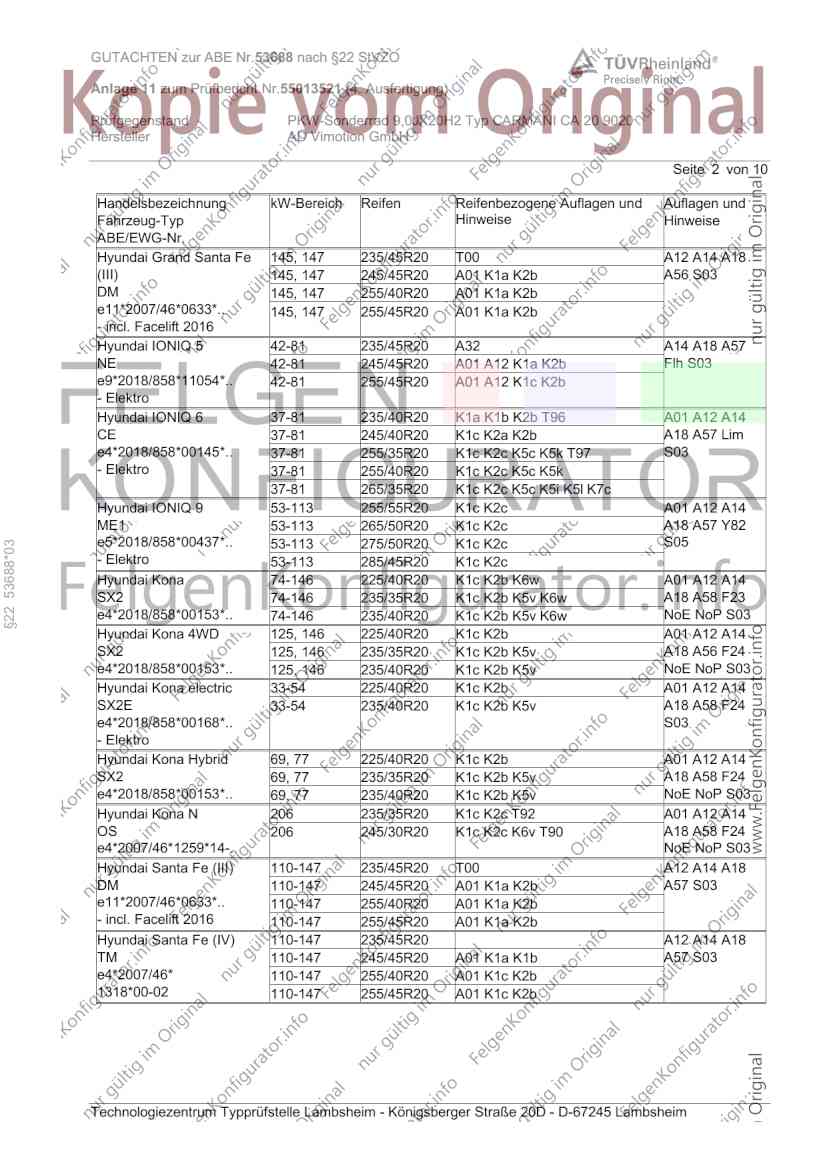

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Grand Santa Fe 145, 147 235/45R20 T00 A12 A14 A18
(III) 145, 147 245/45R20 A01 K1a K2b A56 S03
DM 145, 147 255/40R20 A01 K1a K2b
e11*2007/46*0633*.. 145, 147 255/45R20 A01 K1a K2b
- incl. Facelift 2016
Hyundai IONIQ 5 42-81 235/45R20 A32 A14 A18 A57
NE 42-81 245/45R20 A01 A12 K1a K2b Flh S03
e9*2018/858*11054*.. 42-81 255/45R20 A01 A12 K1c K2b
- Elektro
Hyundai IONIQ 6 37-81 235/40R20 K1a K1b K2b T96 A01 A12 A14
CE 37-81 245/40R20 K1c K2a K2b A18 A57 Lim
e4*2018/858*00145*.. 37-81 255/35R20 K1c K2c K5c K5k T97 S03
- Elektro 37-81 255/40R20 K1c K2c K5c K5k
37-81 265/35R20 K1c K2c K5c K5i K5l K7c
Hyundai IONIQ 9 53-113 255/55R20 K1c K2c A01 A12 A14
ME1 53-113 265/50R20 K1c K2c A18 A57 Y82
e5*2018/858*00437*.. 53-113 275/50R20 K1c K2c S05
§22 53688*03
- Elektro 53-113 285/45R20 K1c K2c
Hyundai Kona 74-146 225/40R20 K1c K2b K6w A01 A12 A14
SX2 74-146 235/35R20 K1c K2b K5v K6w A18 A58 F23
e4*2018/858*00153*.. 74-146 235/40R20 K1c K2b K5v K6w NoE NoP S03
Hyundai Kona 4WD 125, 146 225/40R20 K1c K2b A01 A12 A14
SX2 125, 146 235/35R20 K1c K2b K5v A18 A56 F24
e4*2018/858*00153*.. 125, 146 235/40R20 K1c K2b K5v NoE NoP S03
Hyundai Kona electric 33-54 225/40R20 K1c K2b A01 A12 A14
SX2E 33-54 235/40R20 K1c K2b K5v A18 A58 F24
e4*2018/858*00168*.. S03
- Elektro
Hyundai Kona Hybrid 69, 77 225/40R20 K1c K2b A01 A12 A14
SX2 69, 77 235/35R20 K1c K2b K5v A18 A58 F24
e4*2018/858*00153*.. 69, 77 235/40R20 K1c K2b K5v NoE NoP S03
Hyundai Kona N 206 235/35R20 K1c K2c T92 A01 A12 A14
OS 206 245/30R20 K1c K2c K6v T90 A18 A58 F24
e4*2007/46*1259*14-.. NoE NoP S03
Hyundai Santa Fe (III) 110-147 235/45R20 T00 A12 A14 A18
DM 110-147 245/45R20 A01 K1a K2b A57 S03
e11*2007/46*0633*.. 110-147 255/40R20 A01 K1a K2b
- incl. Facelift 2016 110-147 255/45R20 A01 K1a K2b
Hyundai Santa Fe (IV) 110-147 235/45R20 A12 A14 A18
TM 110-147 245/45R20 A01 K1a K1b A57 S03
e4*2007/46* 110-147 255/40R20 A01 K1c K2b
1318*00-02 110-147 255/45R20 A01 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

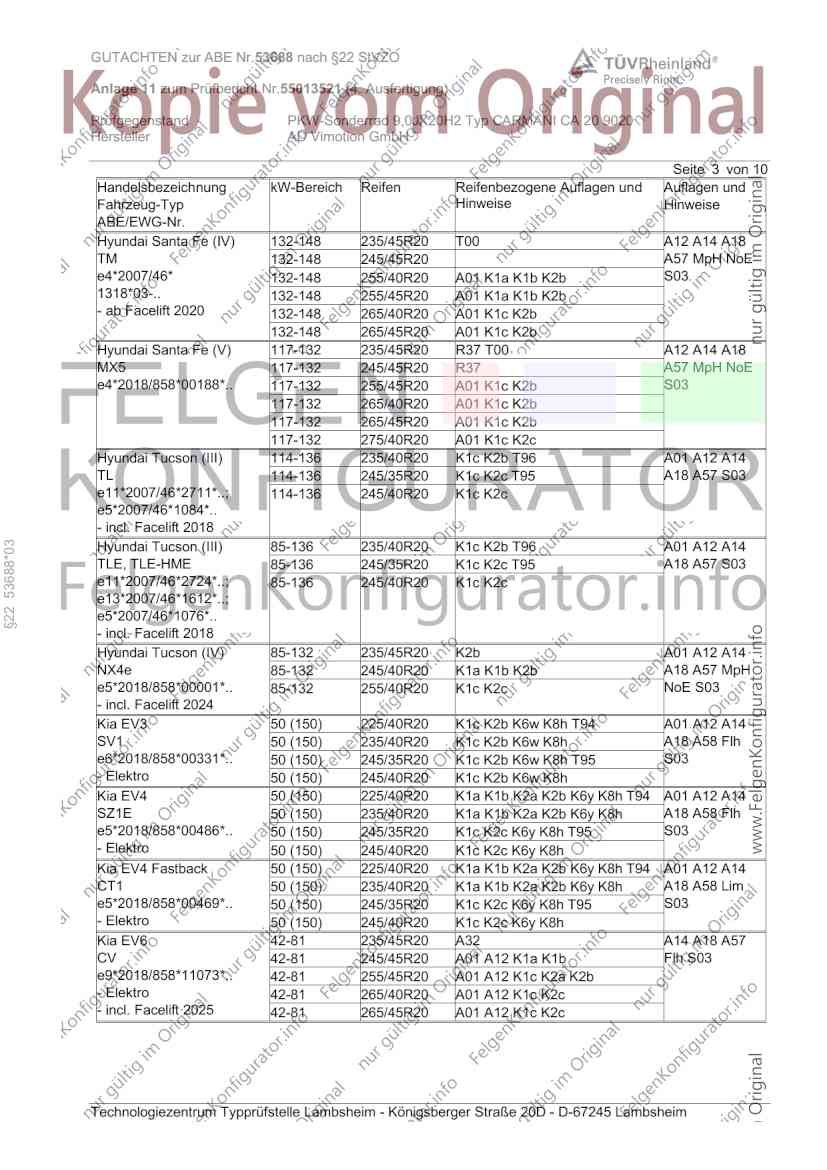

GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Santa Fe (IV) 132-148 235/45R20 T00 A12 A14 A18
TM 132-148 245/45R20 A57 MpH NoE
e4*2007/46* 132-148 255/40R20 A01 K1a K1b K2b S03
1318*03-.. 132-148 255/45R20 A01 K1a K1b K2b
- ab Facelift 2020 132-148 265/40R20 A01 K1c K2b
132-148 265/45R20 A01 K1c K2b
Hyundai Santa Fe (V) 117-132 235/45R20 R37 T00 A12 A14 A18
MX5 117-132 245/45R20 R37 A57 MpH NoE
e4*2018/858*00188*.. 117-132 255/45R20 A01 K1c K2b S03
117-132 265/40R20 A01 K1c K2b
117-132 265/45R20 A01 K1c K2b
117-132 275/40R20 A01 K1c K2c
Hyundai Tucson (III) 114-136 235/40R20 K1c K2b T96 A01 A12 A14
TL 114-136 245/35R20 K1c K2c T95 A18 A57 S03
e11*2007/46*2711*..; 114-136 245/40R20 K1c K2c
e5*2007/46*1084*..
- incl. Facelift 2018
§22 53688*03
Hyundai Tucson (III) 85-136 235/40R20 K1c K2b T96 A01 A12 A14
TLE, TLE-HME 85-136 245/35R20 K1c K2c T95 A18 A57 S03
e11*2007/46*2724*..; 85-136 245/40R20 K1c K2c
e13*2007/46*1612*..;
e5*2007/46*1076*..
- incl. Facelift 2018
Hyundai Tucson (IV) 85-132 235/45R20 K2b A01 A12 A14
NX4e 85-132 245/40R20 K1a K1b K2b A18 A57 MpH
e5*2018/858*00001*.. 85-132 255/40R20 K1c K2c NoE S03
- incl. Facelift 2024
Kia EV3 50 (150) 225/40R20 K1c K2b K6w K8h T94 A01 A12 A14
SV1 50 (150) 235/40R20 K1c K2b K6w K8h A18 A58 Flh
e6*2018/858*00331*.. 50 (150) 245/35R20 K1c K2b K6w K8h T95 S03
- Elektro 50 (150) 245/40R20 K1c K2b K6w K8h
Kia EV4 50 (150) 225/40R20 K1a K1b K2a K2b K6y K8h T94 A01 A12 A14
SZ1E 50 (150) 235/40R20 K1a K1b K2a K2b K6y K8h A18 A58 Flh
e5*2018/858*00486*.. 50 (150) 245/35R20 K1c K2c K6y K8h T95 S03
- Elektro 50 (150) 245/40R20 K1c K2c K6y K8h
Kia EV4 Fastback 50 (150) 225/40R20 K1a K1b K2a K2b K6y K8h T94 A01 A12 A14
CT1 50 (150) 235/40R20 K1a K1b K2a K2b K6y K8h A18 A58 Lim
e5*2018/858*00469*.. 50 (150) 245/35R20 K1c K2c K6y K8h T95 S03
- Elektro 50 (150) 245/40R20 K1c K2c K6y K8h
Kia EV6 42-81 235/45R20 A32 A14 A18 A57
CV 42-81 245/45R20 A01 A12 K1a K1b Flh S03
e9*2018/858*11073*.. 42-81 255/45R20 A01 A12 K1c K2a K2b
- Elektro 42-81 265/40R20 A01 A12 K1c K2c
- incl. Facelift 2025 42-81 265/45R20 A01 A12 K1c K2c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH

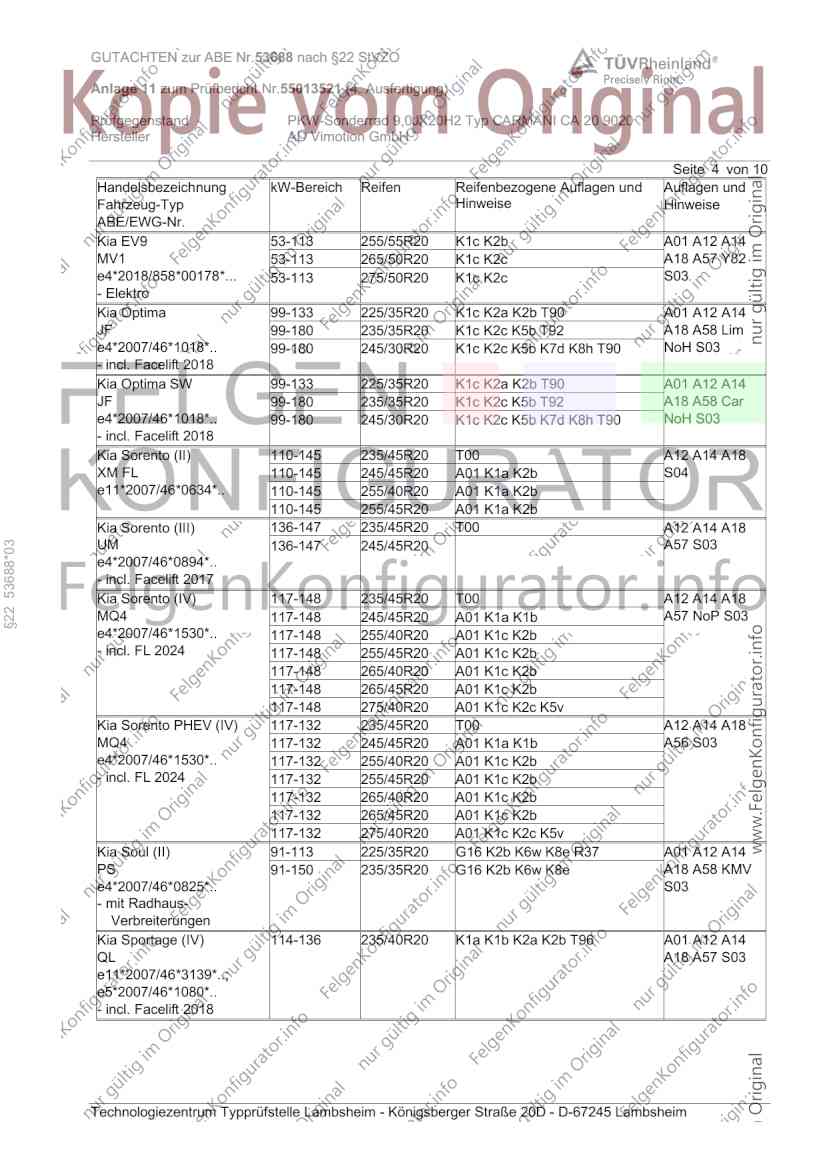

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia EV9 53-113 255/55R20 K1c K2b A01 A12 A14
MV1 53-113 265/50R20 K1c K2c A18 A57 Y82
e4*2018/858*00178*... 53-113 275/50R20 K1c K2c S03
- Elektro
Kia Optima 99-133 225/35R20 K1c K2a K2b T90 A01 A12 A14
JF 99-180 235/35R20 K1c K2c K5b T92 A18 A58 Lim
e4*2007/46*1018*.. 99-180 245/30R20 K1c K2c K5b K7d K8h T90 NoH S03
- incl. Facelift 2018
Kia Optima SW 99-133 225/35R20 K1c K2a K2b T90 A01 A12 A14
JF 99-180 235/35R20 K1c K2c K5b T92 A18 A58 Car
e4*2007/46*1018*.. 99-180 245/30R20 K1c K2c K5b K7d K8h T90 NoH S03
- incl. Facelift 2018
Kia Sorento (II) 110-145 235/45R20 T00 A12 A14 A18
XM FL 110-145 245/45R20 A01 K1a K2b S04
e11*2007/46*0634*.. 110-145 255/40R20 A01 K1a K2b
110-145 255/45R20 A01 K1a K2b
Kia Sorento (III) 136-147 235/45R20 T00 A12 A14 A18
§22 53688*03
UM 136-147 245/45R20 A57 S03
e4*2007/46*0894*..
- incl. Facelift 2017
Kia Sorento (IV) 117-148 235/45R20 T00 A12 A14 A18
MQ4 117-148 245/45R20 A01 K1a K1b A57 NoP S03
e4*2007/46*1530*.. 117-148 255/40R20 A01 K1c K2b
- incl. FL 2024 117-148 255/45R20 A01 K1c K2b
117-148 265/40R20 A01 K1c K2b
117-148 265/45R20 A01 K1c K2b
117-148 275/40R20 A01 K1c K2c K5v
Kia Sorento PHEV (IV) 117-132 235/45R20 T00 A12 A14 A18
MQ4 117-132 245/45R20 A01 K1a K1b A56 S03
e4*2007/46*1530*.. 117-132 255/40R20 A01 K1c K2b
- incl. FL 2024 117-132 255/45R20 A01 K1c K2b
117-132 265/40R20 A01 K1c K2b
117-132 265/45R20 A01 K1c K2b
117-132 275/40R20 A01 K1c K2c K5v
Kia Soul (II) 91-113 225/35R20 G16 K2b K6w K8e R37 A01 A12 A14
PS 91-150 235/35R20 G16 K2b K6w K8e A18 A58 KMV
e4*2007/46*0825*.. S03
- mit Radhaus-
Verbreiterungen
Kia Sportage (IV) 114-136 235/40R20 K1a K1b K2a K2b T96 A01 A12 A14
QL A18 A57 S03
e11*2007/46*3139*..;
e5*2007/46*1080*..
- incl. Facelift 2018
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

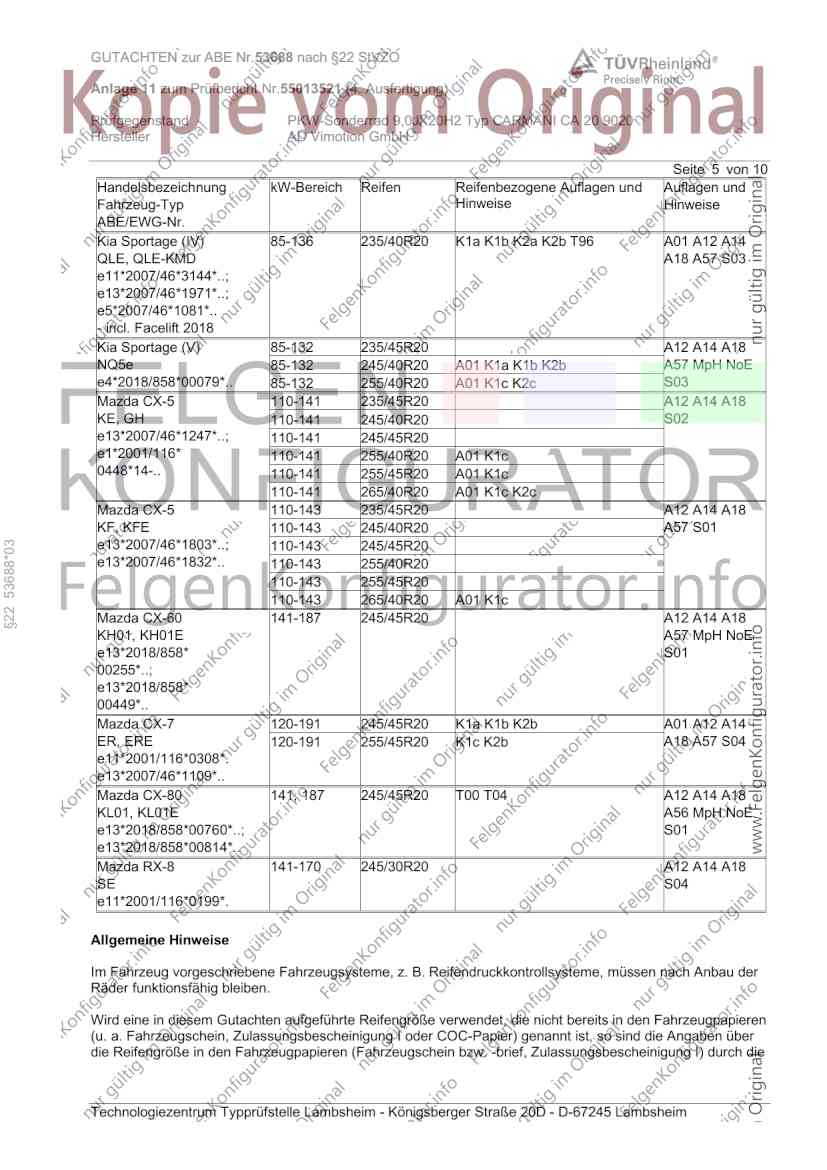

GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sportage (IV) 85-136 235/40R20 K1a K1b K2a K2b T96 A01 A12 A14
QLE, QLE-KMD A18 A57 S03
e11*2007/46*3144*..;
e13*2007/46*1971*..;
e5*2007/46*1081*..
- incl. Facelift 2018
Kia Sportage (V) 85-132 235/45R20 A12 A14 A18
NQ5e 85-132 245/40R20 A01 K1a K1b K2b A57 MpH NoE
e4*2018/858*00079*.. 85-132 255/40R20 A01 K1c K2c S03
Mazda CX-5 110-141 235/45R20 A12 A14 A18
KE, GH 110-141 245/40R20 S02
e13*2007/46*1247*..; 110-141 245/45R20
e1*2001/116* 110-141 255/40R20 A01 K1c
0448*14-.. 110-141 255/45R20 A01 K1c
110-141 265/40R20 A01 K1c K2c
Mazda CX-5 110-143 235/45R20 A12 A14 A18
KF, KFE 110-143 245/40R20 A57 S01
e13*2007/46*1803*..;
§22 53688*03
110-143 245/45R20
e13*2007/46*1832*.. 110-143 255/40R20
110-143 255/45R20
110-143 265/40R20 A01 K1c
Mazda CX-60 141-187 245/45R20 A12 A14 A18
KH01, KH01E A57 MpH NoE
e13*2018/858* S01
00255*..;
e13*2018/858*
00449*..
Mazda CX-7 120-191 245/45R20 K1a K1b K2b A01 A12 A14
ER, ERE 120-191 255/45R20 K1c K2b A18 A57 S04
e11*2001/116*0308*.
e13*2007/46*1109*..
Mazda CX-80 141, 187 245/45R20 T00 T04 A12 A14 A18
KL01, KL01E A56 MpH NoE
e13*2018/858*00760*..; S01
e13*2018/858*00814*..
Mazda RX-8 141-170 245/30R20 A12 A14 A18
SE S04
e11*2001/116*0199*.
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH

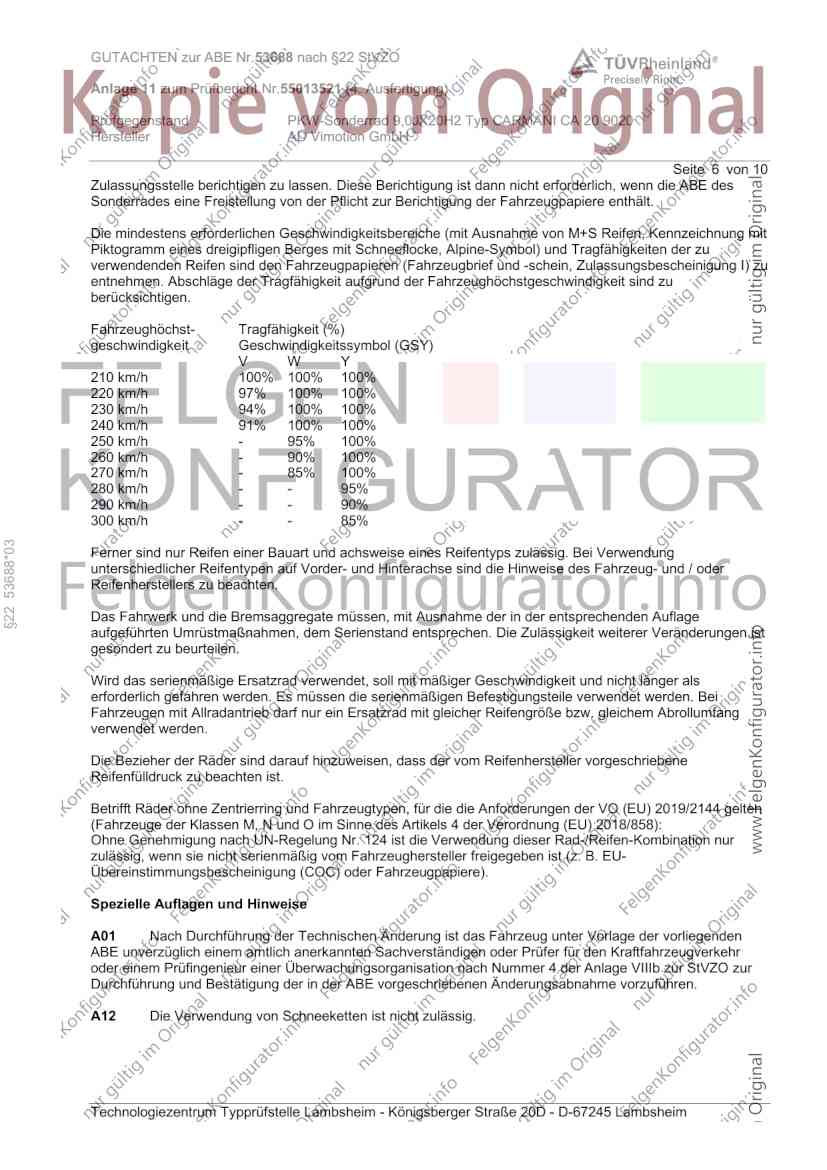

Seite 6 von 10
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
§22 53688*03
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH

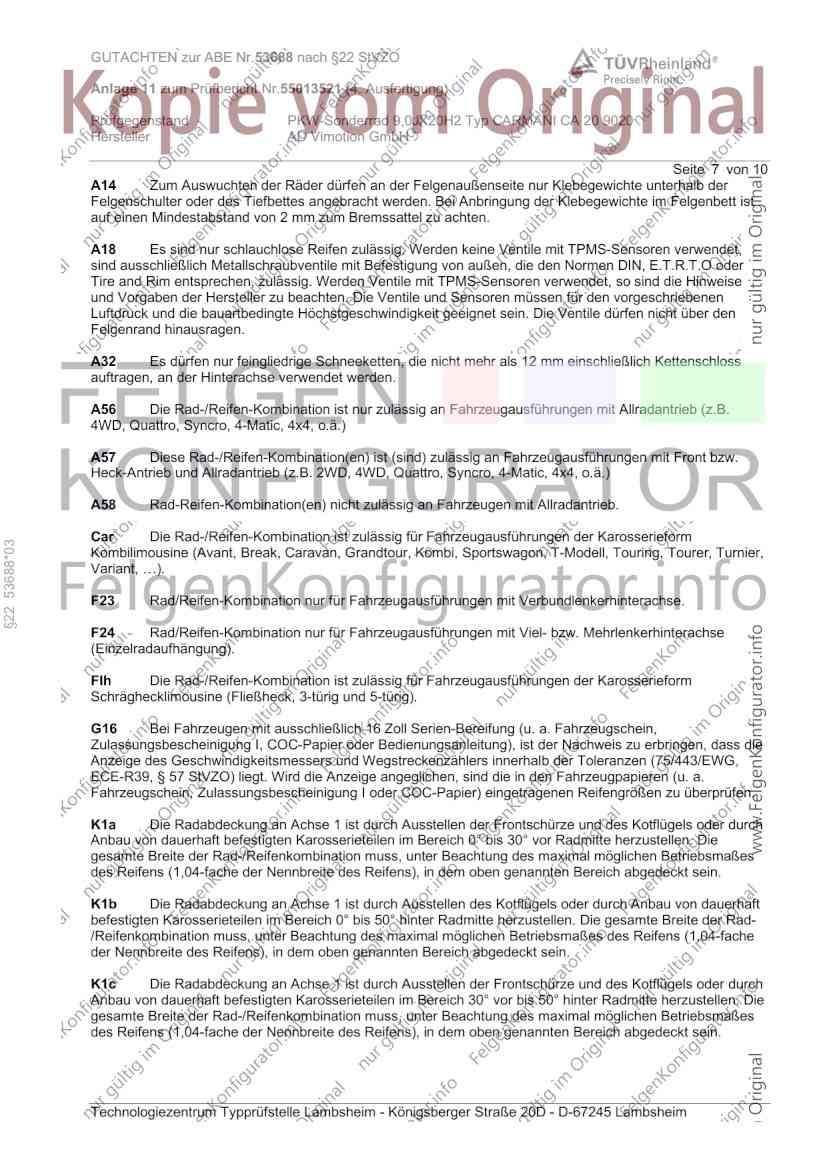

Seite 7 von 10
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
§22 53688*03
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

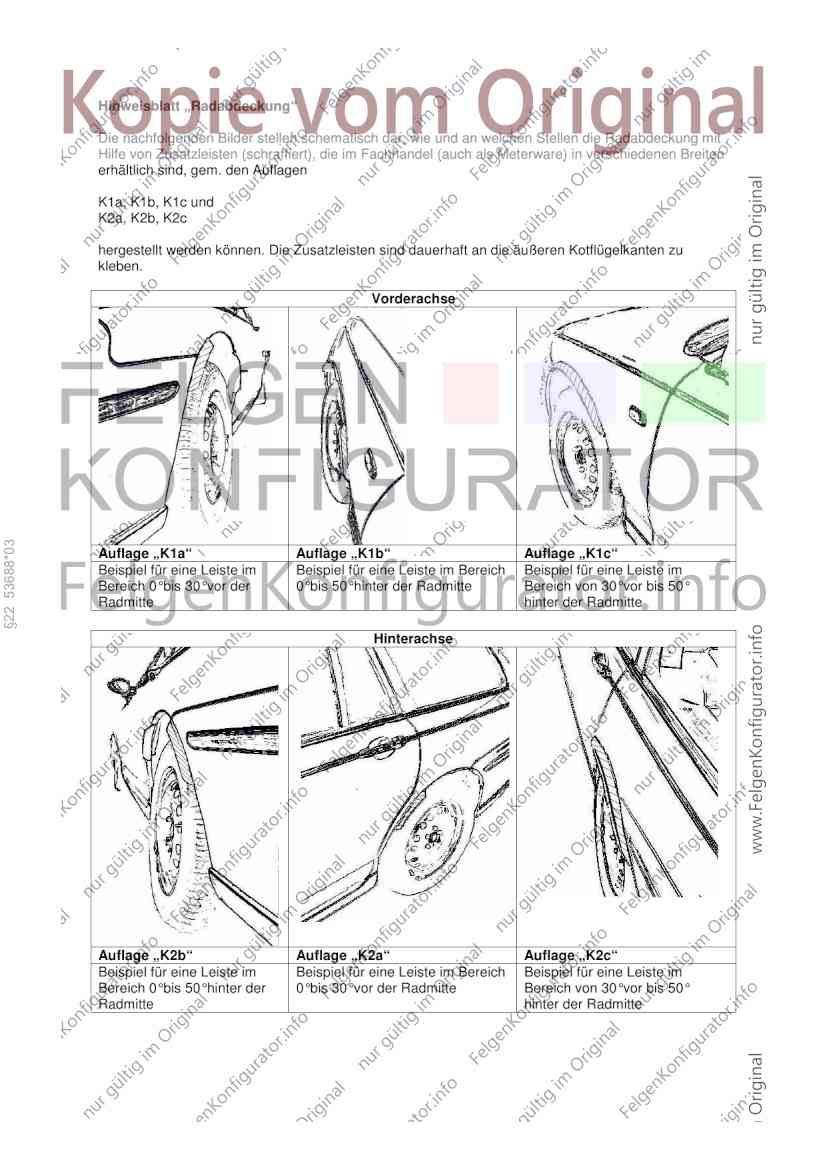

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH

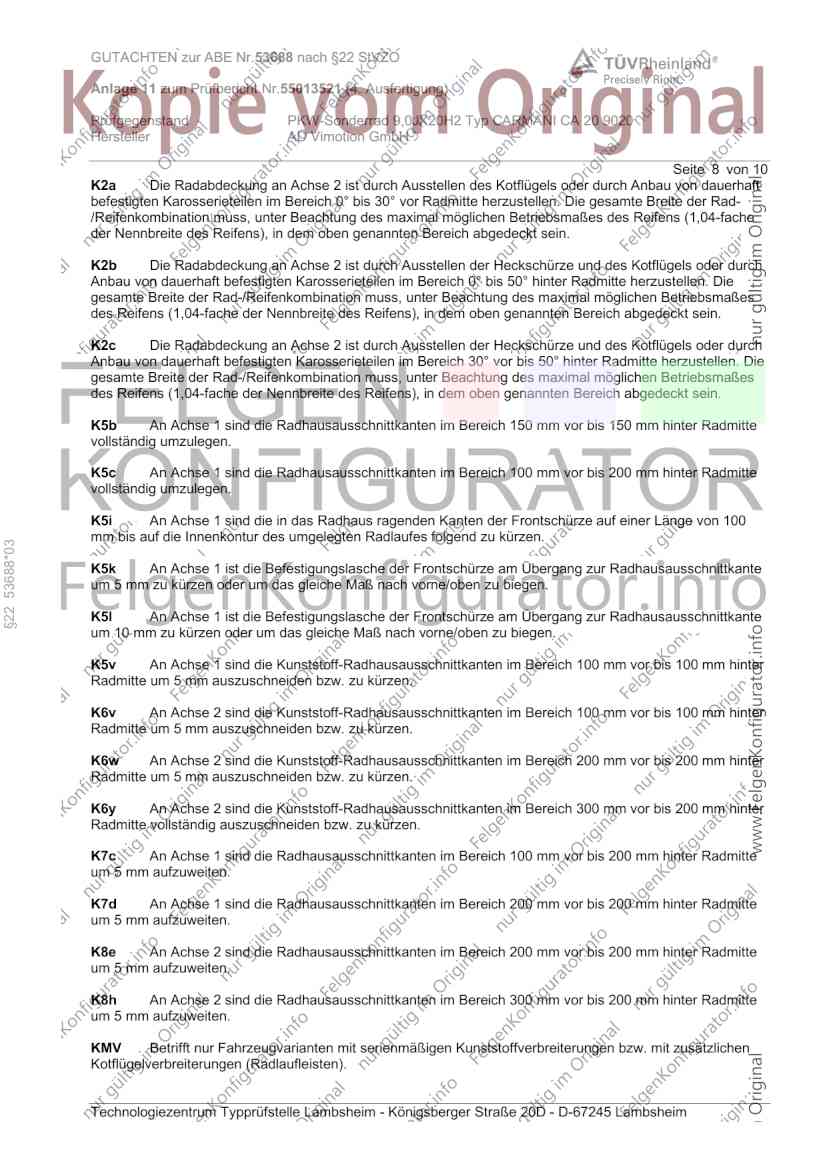

Seite 8 von 10
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
§22 53688*03
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH

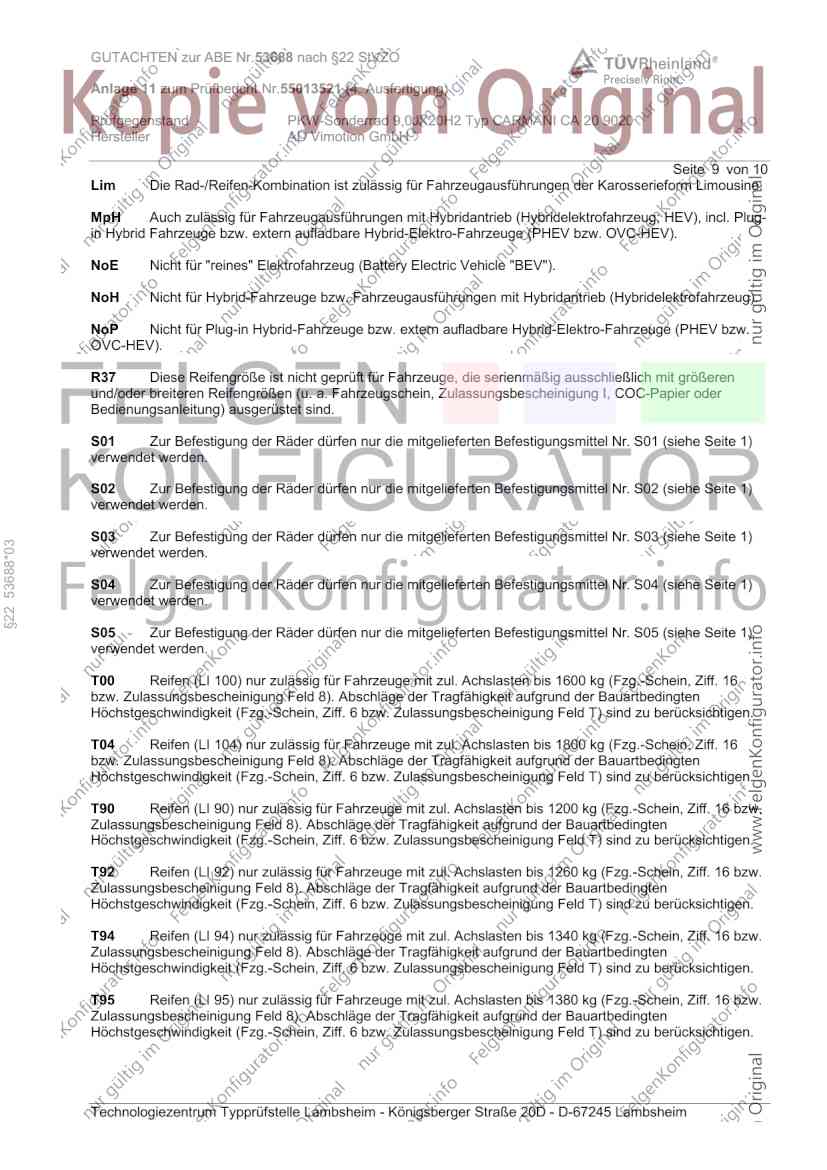

Seite 9 von 10
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
§22 53688*03
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53688 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55013521 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0JX20H2 Typ CARMANI CA 20 9020
Hersteller AD Vimotion GmbH

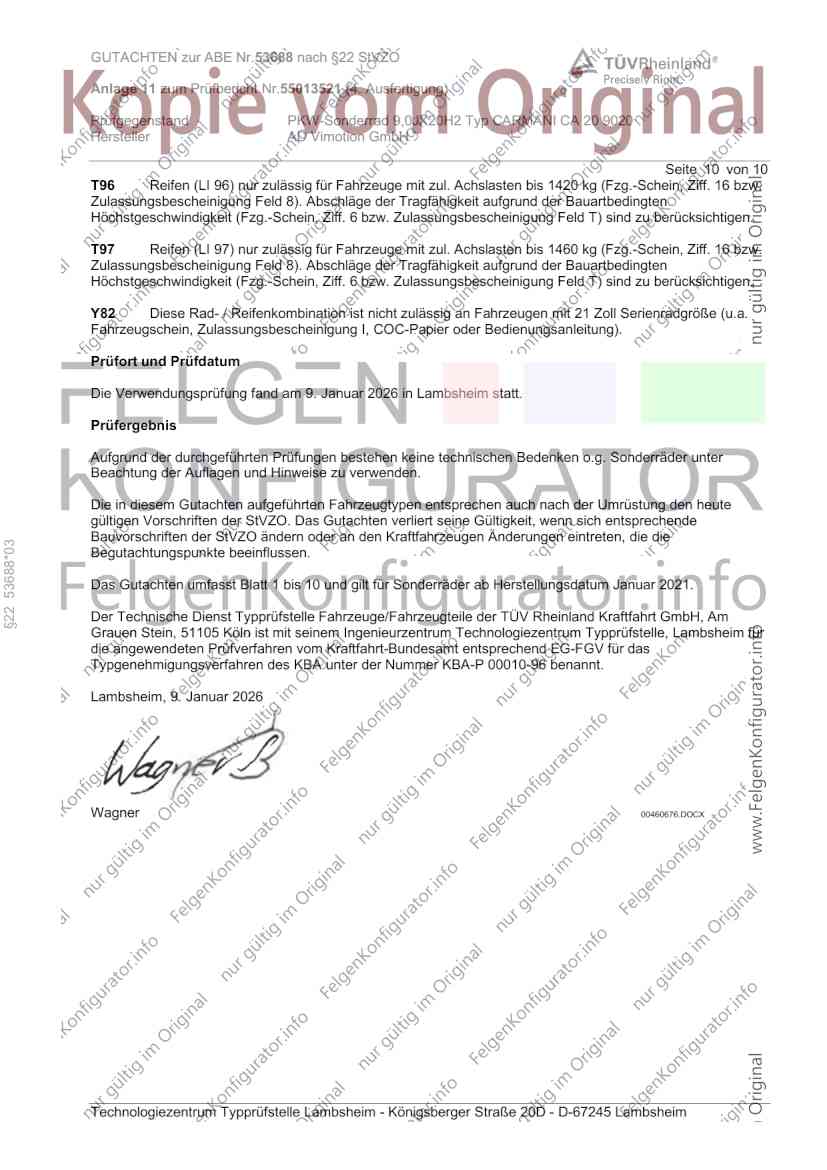

Seite 10 von 10
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Y82 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 21 Zoll Serienradgröße (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. Januar 2026 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
§22 53688*03
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Januar 2021.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. Januar 2026
Wagner 00460676.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 53688*03
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
