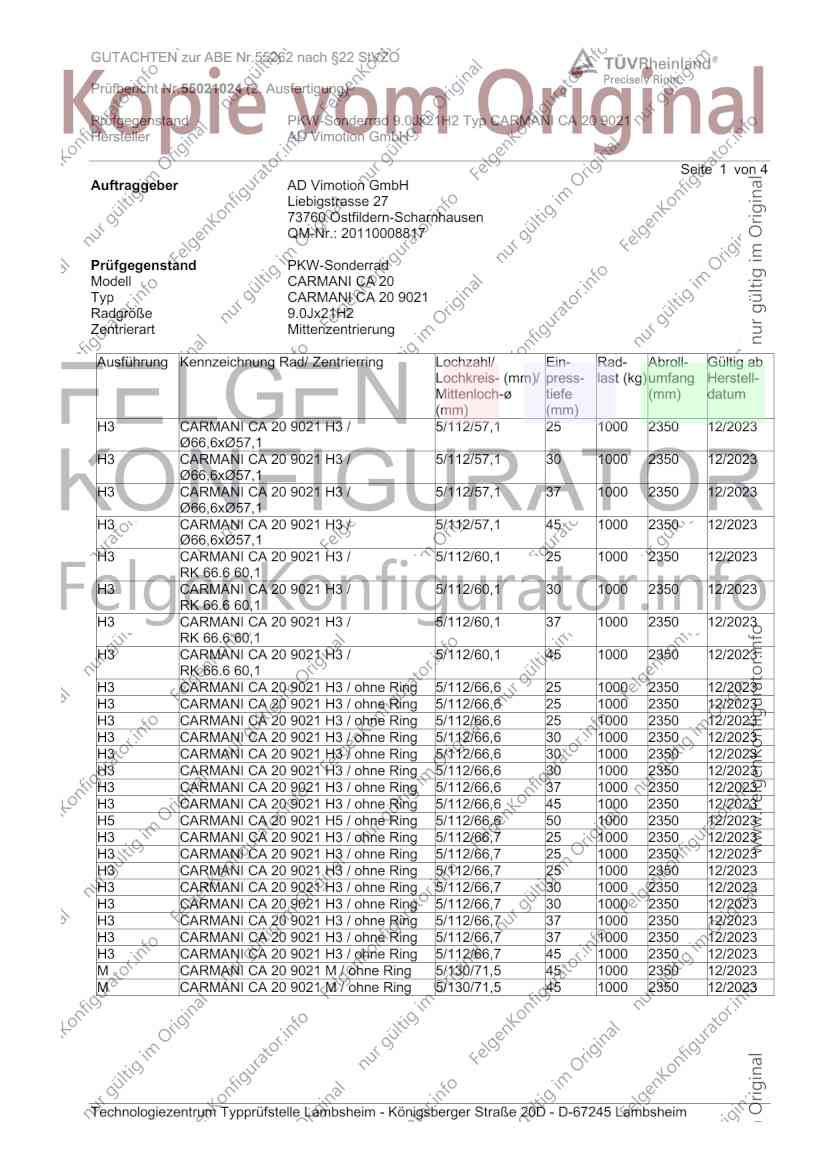

GUTACHTEN zur ABE Nr.55262 nach §22 StVZO
Prüfbericht Nr.55021024 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx21H2 Typ CARMANI CA 20 9021
Hersteller AD Vimotion GmbH
Seite 1 von 4
Auftraggeber AD Vimotion GmbH
Liebigstrasse 27
73760 Ostfildern-Scharnhausen
QM-Nr.: 20110008817
Prüfgegenstand PKW-Sonderrad
Modell CARMANI CA 20
Typ CARMANI CA 20 9021
Radgröße 9.0Jx21H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- (mm)/ press- last (kg) umfang Herstell-
Mittenloch-ø tiefe (mm) datum
(mm) (mm)
H3 CARMANI CA 20 9021 H3 / 5/112/57,1 25 1000 2350 12/2023
Ø66,6xØ57,1
H3 CARMANI CA 20 9021 H3 / 5/112/57,1 30 1000 2350 12/2023
Ø66,6xØ57,1
H3 CARMANI CA 20 9021 H3 / 5/112/57,1 37 1000 2350 12/2023
Ø66,6xØ57,1
H3 CARMANI CA 20 9021 H3 / 5/112/57,1 45 1000 2350 12/2023
Ø66,6xØ57,1
H3 CARMANI CA 20 9021 H3 / 5/112/60,1 25 1000 2350 12/2023
RK 66.6 60,1
H3 CARMANI CA 20 9021 H3 / 5/112/60,1 30 1000 2350 12/2023
RK 66.6 60,1
H3 CARMANI CA 20 9021 H3 / 5/112/60,1 37 1000 2350 12/2023
RK 66.6 60,1
H3 CARMANI CA 20 9021 H3 / 5/112/60,1 45 1000 2350 12/2023
RK 66.6 60,1
H3 CARMANI CA 20 9021 H3 / ohne Ring 5/112/66,6 25 1000 2350 12/2023
H3 CARMANI CA 20 9021 H3 / ohne Ring 5/112/66,6 25 1000 2350 12/2023
H3 CARMANI CA 20 9021 H3 / ohne Ring 5/112/66,6 25 1000 2350 12/2023
H3 CARMANI CA 20 9021 H3 / ohne Ring 5/112/66,6 30 1000 2350 12/2023
H3 CARMANI CA 20 9021 H3 / ohne Ring 5/112/66,6 30 1000 2350 12/2023
H3 CARMANI CA 20 9021 H3 / ohne Ring 5/112/66,6 30 1000 2350 12/2023
H3 CARMANI CA 20 9021 H3 / ohne Ring 5/112/66,6 37 1000 2350 12/2023
H3 CARMANI CA 20 9021 H3 / ohne Ring 5/112/66,6 45 1000 2350 12/2023
H5 CARMANI CA 20 9021 H5 / ohne Ring 5/112/66,6 50 1000 2350 12/2023
H3 CARMANI CA 20 9021 H3 / ohne Ring 5/112/66,7 25 1000 2350 12/2023
H3 CARMANI CA 20 9021 H3 / ohne Ring 5/112/66,7 25 1000 2350 12/2023
H3 CARMANI CA 20 9021 H3 / ohne Ring 5/112/66,7 25 1000 2350 12/2023
H3 CARMANI CA 20 9021 H3 / ohne Ring 5/112/66,7 30 1000 2350 12/2023
H3 CARMANI CA 20 9021 H3 / ohne Ring 5/112/66,7 30 1000 2350 12/2023
H3 CARMANI CA 20 9021 H3 / ohne Ring 5/112/66,7 37 1000 2350 12/2023
H3 CARMANI CA 20 9021 H3 / ohne Ring 5/112/66,7 37 1000 2350 12/2023
H3 CARMANI CA 20 9021 H3 / ohne Ring 5/112/66,7 45 1000 2350 12/2023
M CARMANI CA 20 9021 M / ohne Ring 5/130/71,5 45 1000 2350 12/2023
M CARMANI CA 20 9021 M / ohne Ring 5/130/71,5 45 1000 2350 12/2023
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55262 nach §22 StVZO
Prüfbericht Nr.55021024 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx21H2 Typ CARMANI CA 20 9021
Hersteller AD Vimotion GmbH
Seite 2 von 4
Kennzeichnung
KBA-Nummer 55262
Herstellerzeichen CARMANI
Radtyp und Ausführung CARMANI CA 20 9021 (s.o.)
Radgröße 9.0Jx21H2
Einpreßtiefe ET.. (s.o.)
Herkunftsmerkmal Made in Europa
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahrzeuge und
ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Abroll- Ver- Datum Ort
press- (kg) umfang fahr-
tiefe (mm) en
(mm)
H3 5/112/66,6 25 1000 2350 FE 02/2024 TZT Lambsheim
H3 5/112/66,6 30 1000 2350 FE 02/2024 TZT Lambsheim
H3 5/112/66,6 37 1000 2350 FE 02/2024 TZT Lambsheim
H3 5/112/66,6 45 1000 2350 FE 02/2024 TZT Lambsheim
H5 5/112/66,6 50 1000 2350 FE 02/2024 TZT Lambsheim
M 5/130/71,5 45 1000 2350 FE 02/2024 TZT Lambsheim
FE=Farbeindringverfahren
Folgende Testdaten liegen der Impactprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Datum Ort
press- (kg)
tiefe
(mm)
H3 5/112/66,6 37 1000 235/45R21 02/2024 TZT Lambsheim
H5 5/112/66,6 50 1000 235/45R21 02/2024 TZT Lambsheim
M 5/130/71,5 45 1000 235/45R21 02/2024 TZT Lambsheim
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55262 nach §22 StVZO
Prüfbericht Nr.55021024 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx21H2 Typ CARMANI CA 20 9021
Hersteller AD Vimotion GmbH
Seite 3 von 4
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Ver- Datum Ort
press- (kg) fahr-
tiefe en
(mm)
H5 5/112/66,6 50 1000 285/45R21 FE 02/2024 TZT Lambsheim
M 5/130/71,5 45 1000 285/45R21 FE 02/2024 TZT Lambsheim
FE=Farbeindringverfahren
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps sind die
folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstoffes sind
in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung H3 ET25 betrug 16,88 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Technologiezentrum Typprüfstelle Lambsheim im Februar
2024 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an den in
den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedingungen zu
verwenden.
Hinweis
Bei Radausführungen ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU)
2019/2144 gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU)
2018/858) gilt:
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung der in den Anlagen genannten Rad-
/Reifen-Kombinationen nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind (z.
B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55262 nach §22 StVZO
Prüfbericht Nr.55021024 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx21H2 Typ CARMANI CA 20 9021
Hersteller AD Vimotion GmbH
Seite 4 von 4
Anlagen
Beschreibung - 07.03.2024
Radzeichnung JTRSM4725 16.10.2023
mit Änderung vom 20.03.2024
Radzeichnung JTRSM4726 16.10.2023
mit Änderung vom 20.03.2024
Radzeichnung JTRSM4727 16.10.2023
mit Änderung vom 20.03.2024
Radzeichnung JTRSM4728 16.10.2023
mit Änderung vom 20.03.2024
Radzeichnung JTRSM4729 16.10.2023
mit Änderung vom 20.03.2024
Radzeichnung JTRSM4730 09.10.2023
mit Änderung vom 20.03.2024
Radzeichnung JTRSM4731 11.10.2023
mit Änderung vom 20.03.2024
Zentrierringzeichnung Zentrierring 66,6mm 01.10.2007
mit Änderung vom 02.10.2007
Befestigungsmittelzeichnung ZSZM-02 25.11.2008
mit Änderung vom 12.02.2009
Befestigungsmittelzeichnung 3714T05 12.09.2006
Befestigungsmittelzeichnung M1415KUXXB 22.02.2019
mit Änderung vom 22.04.2024
Nabenkappenzeichnung Z05 Plastik Kapak - ABS Cap 15.06.2015
Nabenkappenzeichnung Z07 - Plastik Kapak - ABS Cap 15.06.2015
Verwendung Anlage 1-27
Zentrierringzeichnung Zentrierring FZ67 05.06.2025
mit Änderung vom 05.06.2025
Der Prüfbericht umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. Juni 2025
Wagner 00449271.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

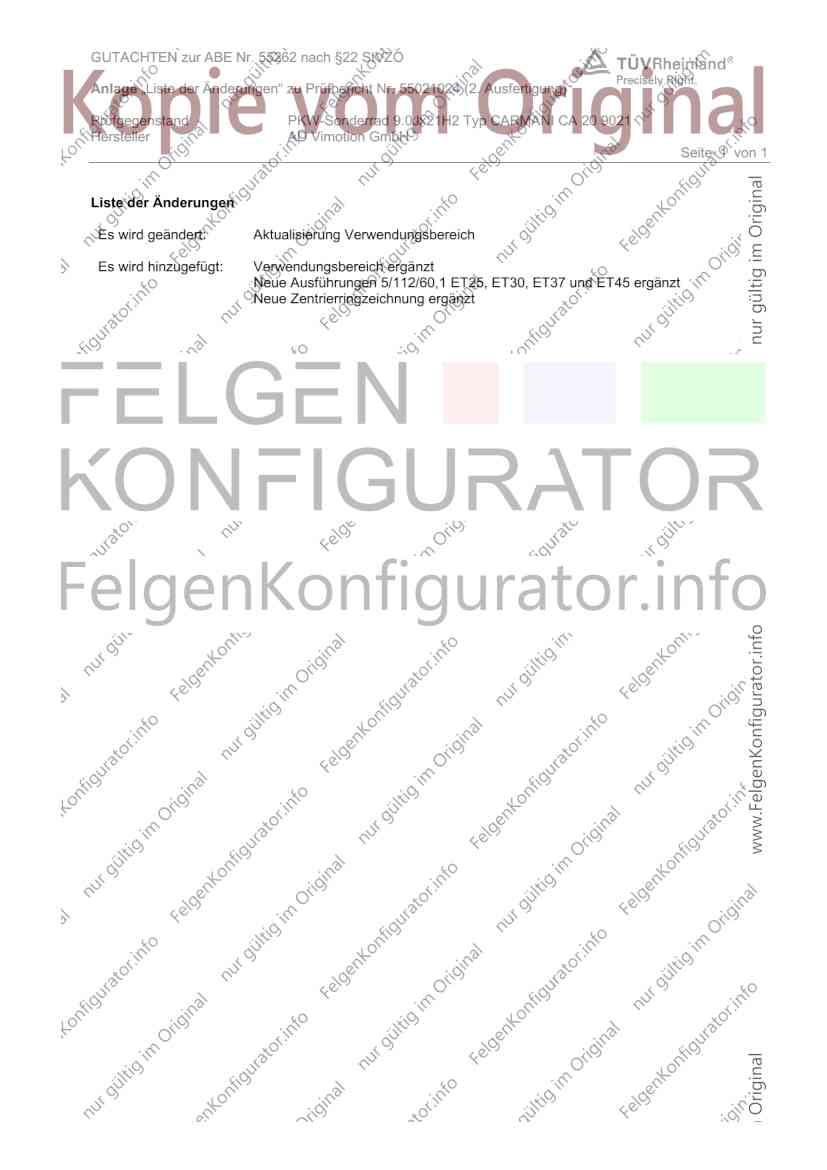

GUTACHTEN zur ABE Nr. 55262 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55021024 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx21H2 Typ CARMANI CA 20 9021
Hersteller AD Vimotion GmbH
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Verwendungsbereich
Es wird hinzugefügt: Verwendungsbereich ergänzt
Neue Ausführungen 5/112/60,1 ET25, ET30, ET37 und ET45 ergänzt
Neue Zentrierringzeichnung ergänzt
