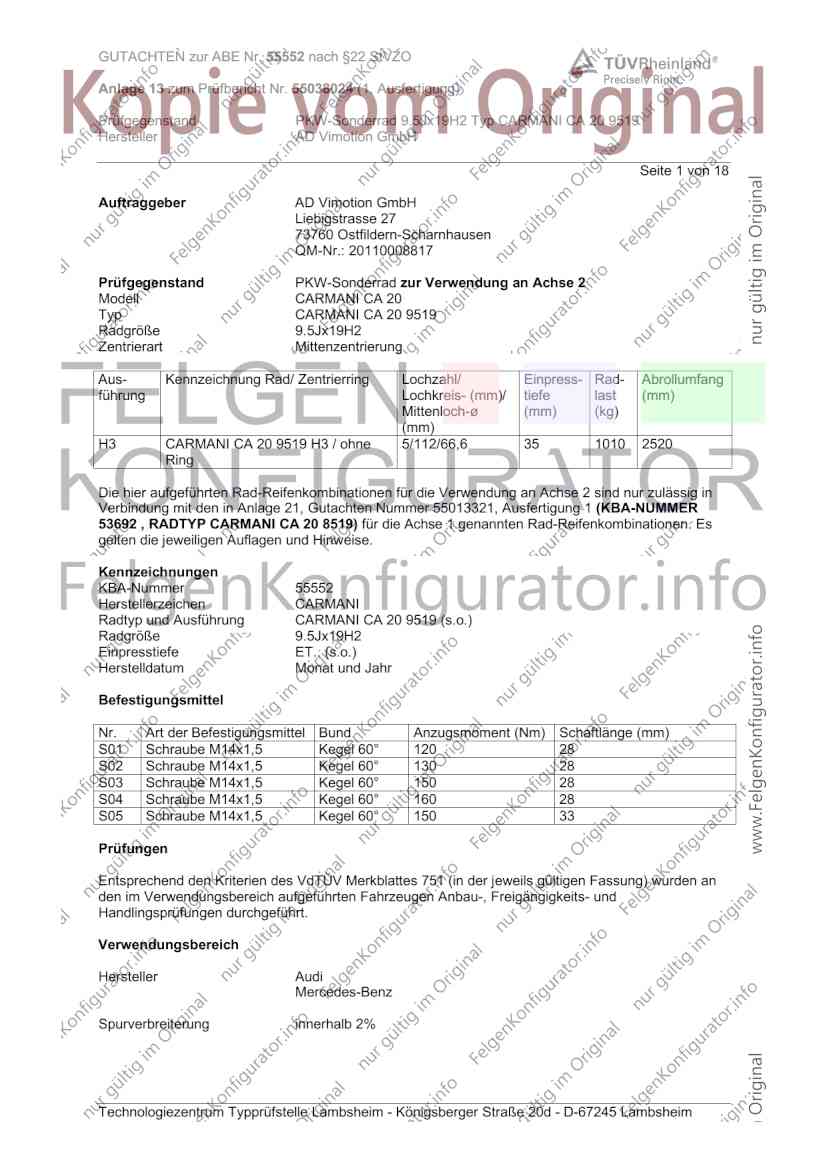

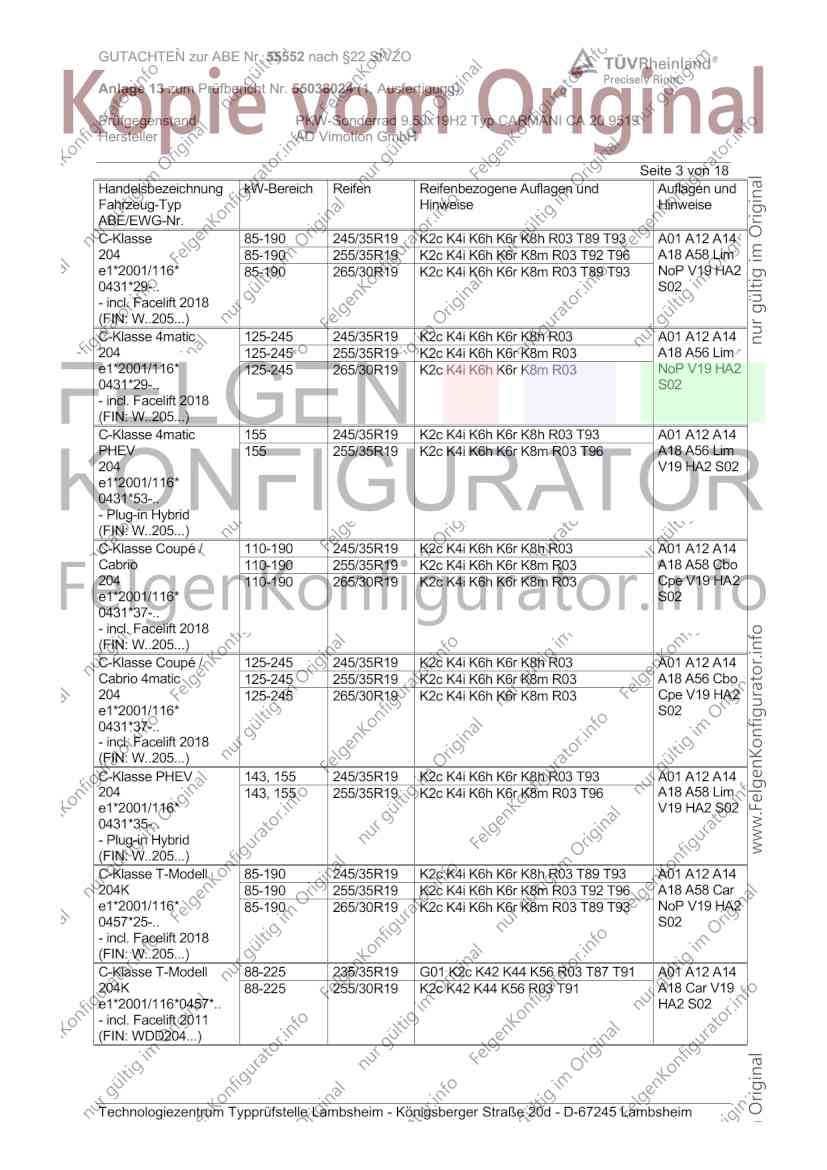

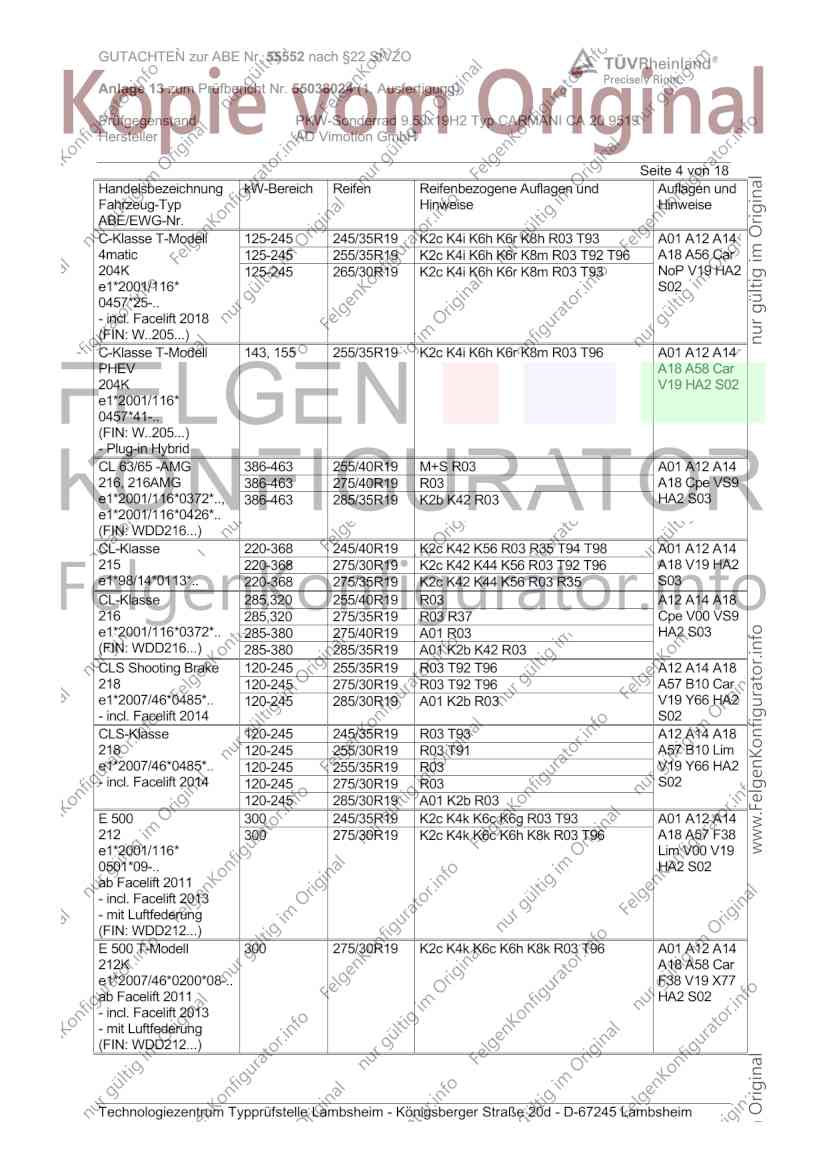

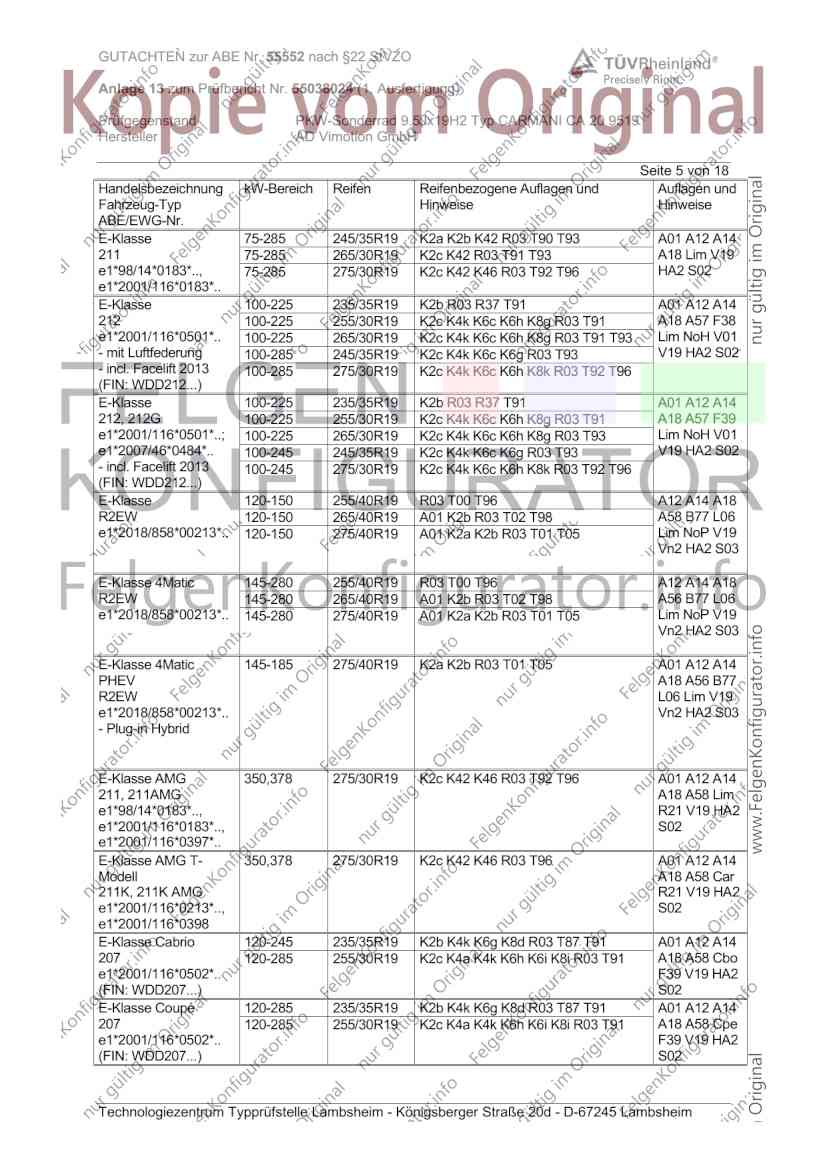

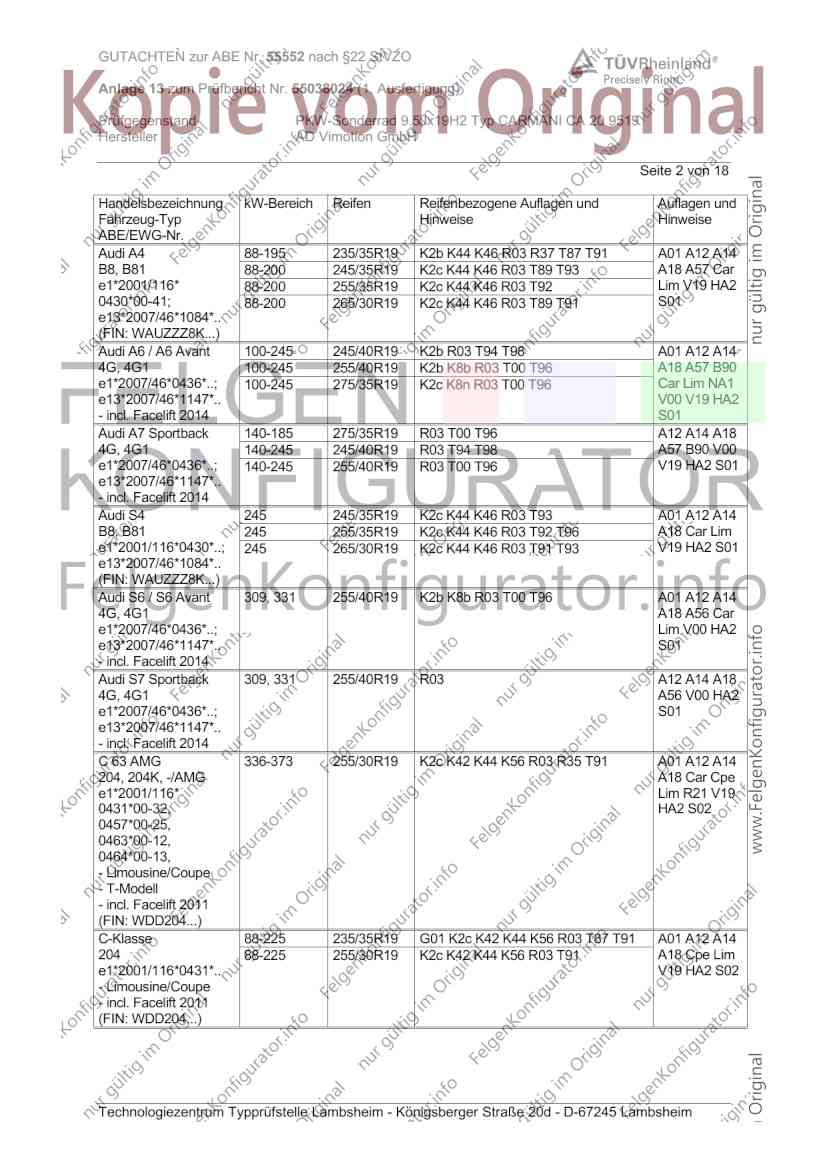

GUTACHTEN zur ABE Nr. 55552 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55038024 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx19H2 Typ CARMANI CA 20 9519
Hersteller AD Vimotion GmbH
Seite 1 von 18
Auftraggeber AD Vimotion GmbH
Liebigstrasse 27
73760 Ostfildern-Scharnhausen
QM-Nr.: 20110008817
Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 2
Modell CARMANI CA 20
Typ CARMANI CA 20 9519
Radgröße 9.5Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
H3 CARMANI CA 20 9519 H3 / ohne 5/112/66,6 35 1010 2520
Ring
Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 2 sind nur zulässig in
Verbindung mit den in Anlage 21, Gutachten Nummer 55013321, Ausfertigung 1 (KBA-NUMMER
53692 , RADTYP CARMANI CA 20 8519) für die Achse 1 genannten Rad-Reifenkombinationen. Es
gelten die jeweiligen Auflagen und Hinweise.
Kennzeichnungen
KBA-Nummer 55552
Herstellerzeichen CARMANI
Radtyp und Ausführung CARMANI CA 20 9519 (s.o.)
Radgröße 9.5Jx19H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 130 28
S03 Schraube M14x1,5 Kegel 60° 150 28
S04 Schraube M14x1,5 Kegel 60° 160 28
S05 Schraube M14x1,5 Kegel 60° 150 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55552 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55038024 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx19H2 Typ CARMANI CA 20 9519
Hersteller AD Vimotion GmbH
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 235/35R19 K2b K44 K46 R03 R37 T87 T91 A01 A12 A14
B8, B81 88-200 245/35R19 K2c K44 K46 R03 T89 T93 A18 A57 Car
e1*2001/116* 88-200 255/35R19 K2c K44 K46 R03 T92 Lim V19 HA2
0430*00-41; 88-200 265/30R19 K2c K44 K46 R03 T89 T91 S01
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi A6 / A6 Avant 100-245 245/40R19 K2b R03 T94 T98 A01 A12 A14
4G, 4G1 100-245 255/40R19 K2b K8b R03 T00 T96 A18 A57 B90
e1*2007/46*0436*..; 100-245 275/35R19 K2c K8n R03 T00 T96 Car Lim NA1
e13*2007/46*1147*.. V00 V19 HA2
- incl. Facelift 2014 S01
Audi A7 Sportback 140-185 275/35R19 R03 T00 T96 A12 A14 A18
4G, 4G1 140-245 245/40R19 R03 T94 T98 A57 B90 V00
e1*2007/46*0436*..; 140-245 255/40R19 R03 T00 T96 V19 HA2 S01
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S4 245 245/35R19 K2c K44 K46 R03 T93 A01 A12 A14
B8, B81 245 255/35R19 K2c K44 K46 R03 T92 T96 A18 Car Lim
e1*2001/116*0430*..; 245 265/30R19 K2c K44 K46 R03 T91 T93 V19 HA2 S01
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S6 / S6 Avant 309, 331 255/40R19 K2b K8b R03 T00 T96 A01 A12 A14
4G, 4G1 A18 A56 Car
e1*2007/46*0436*..; Lim V00 HA2
e13*2007/46*1147*.. S01
- incl. Facelift 2014
Audi S7 Sportback 309, 331 255/40R19 R03 A12 A14 A18
4G, 4G1 A56 V00 HA2
e1*2007/46*0436*..; S01
e13*2007/46*1147*..
- incl. Facelift 2014
C 63 AMG 336-373 255/30R19 K2c K42 K44 K56 R03 R35 T91 A01 A12 A14
204, 204K, -/AMG A18 Car Cpe
e1*2001/116* Lim R21 V19
0431*00-32, HA2 S02
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 88-225 235/35R19 G01 K2c K42 K44 K56 R03 T87 T91 A01 A12 A14
204 88-225 255/30R19 K2c K42 K44 K56 R03 T91 A18 Cpe Lim
e1*2001/116*0431*.. V19 HA2 S02
- Limousine/Coupe
- incl. Facelift 2011
(FIN: WDD204...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55552 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55038024 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx19H2 Typ CARMANI CA 20 9519
Hersteller AD Vimotion GmbH
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 85-190 245/35R19 K2c K4i K6h K6r K8h R03 T89 T93 A01 A12 A14
204 85-190 255/35R19 K2c K4i K6h K6r K8m R03 T92 T96 A18 A58 Lim
e1*2001/116* 85-190 265/30R19 K2c K4i K6h K6r K8m R03 T89 T93 NoP V19 HA2
0431*29-.. S02
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 4matic 125-245 245/35R19 K2c K4i K6h K6r K8h R03 A01 A12 A14
204 125-245 255/35R19 K2c K4i K6h K6r K8m R03 A18 A56 Lim
e1*2001/116* 125-245 265/30R19 K2c K4i K6h K6r K8m R03 NoP V19 HA2
0431*29-.. S02
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 4matic 155 245/35R19 K2c K4i K6h K6r K8h R03 T93 A01 A12 A14
PHEV 155 255/35R19 K2c K4i K6h K6r K8m R03 T96 A18 A56 Lim
204 V19 HA2 S02
e1*2001/116*
0431*53-..
- Plug-in Hybrid
(FIN: W..205...)
C-Klasse Coupé / 110-190 245/35R19 K2c K4i K6h K6r K8h R03 A01 A12 A14
Cabrio 110-190 255/35R19 K2c K4i K6h K6r K8m R03 A18 A58 Cbo
204 110-190 265/30R19 K2c K4i K6h K6r K8m R03 Cpe V19 HA2
e1*2001/116* S02
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Coupé / 125-245 245/35R19 K2c K4i K6h K6r K8h R03 A01 A12 A14
Cabrio 4matic 125-245 255/35R19 K2c K4i K6h K6r K8m R03 A18 A56 Cbo
204 125-245 265/30R19 K2c K4i K6h K6r K8m R03 Cpe V19 HA2
e1*2001/116* S02
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse PHEV 143, 155 245/35R19 K2c K4i K6h K6r K8h R03 T93 A01 A12 A14
204 143, 155 255/35R19 K2c K4i K6h K6r K8m R03 T96 A18 A58 Lim
e1*2001/116* V19 HA2 S02
0431*35-..
- Plug-in Hybrid
(FIN: W..205...)
C-Klasse T-Modell 85-190 245/35R19 K2c K4i K6h K6r K8h R03 T89 T93 A01 A12 A14
204K 85-190 255/35R19 K2c K4i K6h K6r K8m R03 T92 T96 A18 A58 Car
e1*2001/116* 85-190 265/30R19 K2c K4i K6h K6r K8m R03 T89 T93 NoP V19 HA2
0457*25-.. S02
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell 88-225 235/35R19 G01 K2c K42 K44 K56 R03 T87 T91 A01 A12 A14
204K 88-225 255/30R19 K2c K42 K44 K56 R03 T91 A18 Car V19
e1*2001/116*0457*.. HA2 S02
- incl. Facelift 2011
(FIN: WDD204...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55552 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55038024 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx19H2 Typ CARMANI CA 20 9519
Hersteller AD Vimotion GmbH
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 125-245 245/35R19 K2c K4i K6h K6r K8h R03 T93 A01 A12 A14
4matic 125-245 255/35R19 K2c K4i K6h K6r K8m R03 T92 T96 A18 A56 Car
204K 125-245 265/30R19 K2c K4i K6h K6r K8m R03 T93 NoP V19 HA2
e1*2001/116* S02
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell 143, 155 255/35R19 K2c K4i K6h K6r K8m R03 T96 A01 A12 A14
PHEV A18 A58 Car
204K V19 HA2 S02
e1*2001/116*
0457*41-..
(FIN: W..205...)
- Plug-in Hybrid
CL 63/65 -AMG 386-463 255/40R19 M+S R03 A01 A12 A14
216, 216AMG 386-463 275/40R19 R03 A18 Cpe VS9
e1*2001/116*0372*.., 386-463 285/35R19 K2b K42 R03 HA2 S03
e1*2001/116*0426*..
(FIN: WDD216...)
CL-Klasse 220-368 245/40R19 K2c K42 K56 R03 R35 T94 T98 A01 A12 A14
215 220-368 275/30R19 K2c K42 K44 K56 R03 T92 T96 A18 V19 HA2
e1*98/14*0113*.. 220-368 275/35R19 K2c K42 K44 K56 R03 R35 S03
CL-Klasse 285,320 255/40R19 R03 A12 A14 A18
216 285,320 275/35R19 R03 R37 Cpe V00 VS9
e1*2001/116*0372*.. 285-380 275/40R19 A01 R03 HA2 S03
(FIN: WDD216...) 285-380 285/35R19 A01 K2b K42 R03
CLS Shooting Brake 120-245 255/35R19 R03 T92 T96 A12 A14 A18
218 120-245 275/30R19 R03 T92 T96 A57 B10 Car
e1*2007/46*0485*.. 120-245 285/30R19 A01 K2b R03 V19 Y66 HA2
- incl. Facelift 2014 S02
CLS-Klasse 120-245 245/35R19 R03 T93 A12 A14 A18
218 120-245 255/30R19 R03 T91 A57 B10 Lim
e1*2007/46*0485*.. 120-245 255/35R19 R03 V19 Y66 HA2
- incl. Facelift 2014 120-245 275/30R19 R03 S02
120-245 285/30R19 A01 K2b R03
E 500 300 245/35R19 K2c K4k K6c K6g R03 T93 A01 A12 A14
212 300 275/30R19 K2c K4k K6c K6h K8k R03 T96 A18 A57 F38
e1*2001/116* Lim V00 V19
0501*09-.. HA2 S02
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
(FIN: WDD212...)
E 500 T-Modell 300 275/30R19 K2c K4k K6c K6h K8k R03 T96 A01 A12 A14
212K A18 A58 Car
e1*2007/46*0200*08-.. F38 V19 X77
ab Facelift 2011 HA2 S02
- incl. Facelift 2013
- mit Luftfederung
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55552 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55038024 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx19H2 Typ CARMANI CA 20 9519
Hersteller AD Vimotion GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 75-285 245/35R19 K2a K2b K42 R03 T90 T93 A01 A12 A14
211 75-285 265/30R19 K2c K42 R03 T91 T93 A18 Lim V19
e1*98/14*0183*.., 75-285 275/30R19 K2c K42 K46 R03 T92 T96 HA2 S02
e1*2001/116*0183*..
E-Klasse 100-225 235/35R19 K2b R03 R37 T91 A01 A12 A14
212 100-225 255/30R19 K2c K4k K6c K6h K8g R03 T91 A18 A57 F38
e1*2001/116*0501*.. 100-225 265/30R19 K2c K4k K6c K6h K8g R03 T91 T93 Lim NoH V01
- mit Luftfederung 100-285 245/35R19 K2c K4k K6c K6g R03 T93 V19 HA2 S02
- incl. Facelift 2013 100-285 275/30R19 K2c K4k K6c K6h K8k R03 T92 T96
(FIN: WDD212...)
E-Klasse 100-225 235/35R19 K2b R03 R37 T91 A01 A12 A14
212, 212G 100-225 255/30R19 K2c K4k K6c K6h K8g R03 T91 A18 A57 F39
e1*2001/116*0501*..; 100-225 265/30R19 K2c K4k K6c K6h K8g R03 T93 Lim NoH V01
e1*2007/46*0484*.. 100-245 245/35R19 K2c K4k K6c K6g R03 T93 V19 HA2 S02
- incl. Facelift 2013 100-245 275/30R19 K2c K4k K6c K6h K8k R03 T92 T96
(FIN: WDD212...)
E-Klasse 120-150 255/40R19 R03 T00 T96 A12 A14 A18
R2EW 120-150 265/40R19 A01 K2b R03 T02 T98 A58 B77 L06
e1*2018/858*00213*.. 120-150 275/40R19 A01 K2a K2b R03 T01 T05 Lim NoP V19
Vn2 HA2 S03
E-Klasse 4Matic 145-280 255/40R19 R03 T00 T96 A12 A14 A18
R2EW 145-280 265/40R19 A01 K2b R03 T02 T98 A56 B77 L06
e1*2018/858*00213*.. 145-280 275/40R19 A01 K2a K2b R03 T01 T05 Lim NoP V19
Vn2 HA2 S03
E-Klasse 4Matic 145-185 275/40R19 K2a K2b R03 T01 T05 A01 A12 A14
PHEV A18 A56 B77
R2EW L06 Lim V19
e1*2018/858*00213*.. Vn2 HA2 S03
- Plug-in Hybrid
E-Klasse AMG 350,378 275/30R19 K2c K42 K46 R03 T92 T96 A01 A12 A14
211, 211AMG A18 A58 Lim
e1*98/14*0183*.., R21 V19 HA2
e1*2001/116*0183*.., S02
e1*2001/116*0397*..
E-Klasse AMG T- 350,378 275/30R19 K2c K42 K46 R03 T96 A01 A12 A14
Modell A18 A58 Car
211K, 211K AMG R21 V19 HA2
e1*2001/116*0213*.., S02
e1*2001/116*0398
E-Klasse Cabrio 120-245 235/35R19 K2b K4k K6g K8d R03 T87 T91 A01 A12 A14
207 120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03 T91 A18 A58 Cbo
e1*2001/116*0502*.. F39 V19 HA2
(FIN: WDD207...) S02
E-Klasse Coupé 120-285 235/35R19 K2b K4k K6g K8d R03 T87 T91 A01 A12 A14
207 120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03 T91 A18 A58 Cpe
e1*2001/116*0502*.. F39 V19 HA2
(FIN: WDD207...) S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55552 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55038024 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx19H2 Typ CARMANI CA 20 9519
Hersteller AD Vimotion GmbH

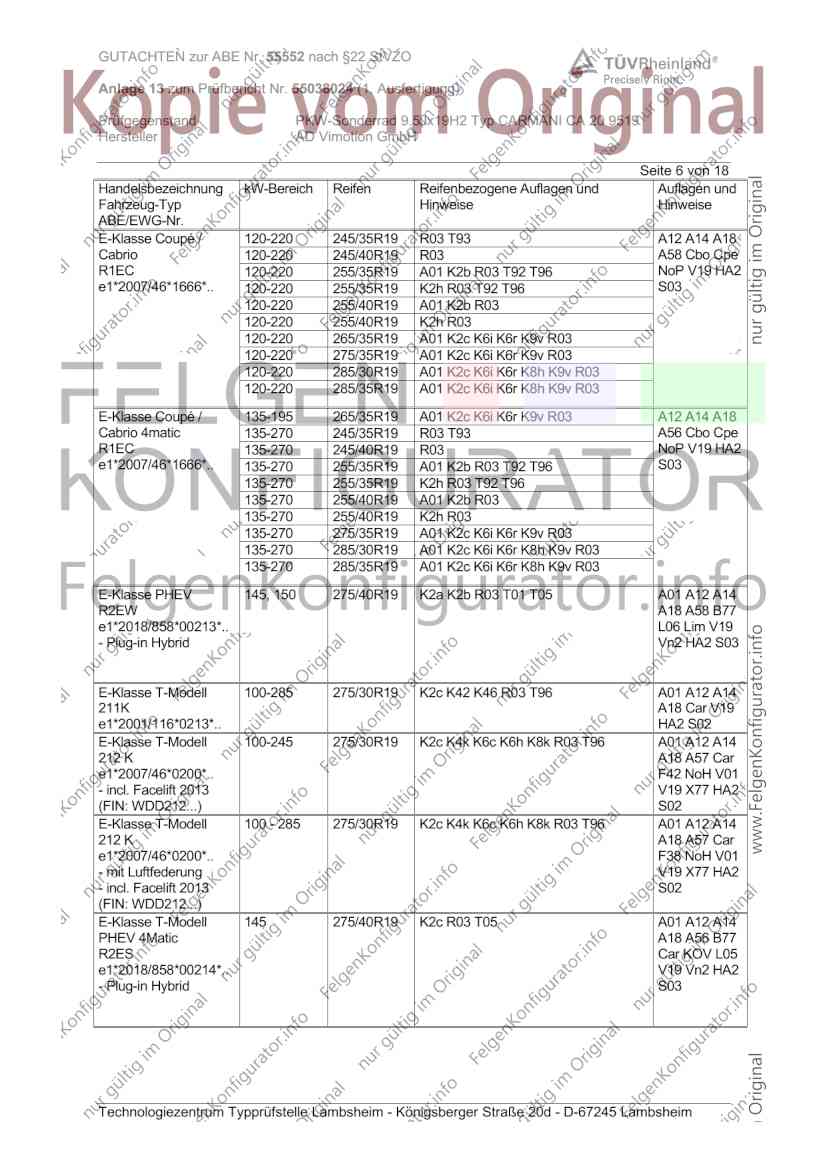

Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé / 120-220 245/35R19 R03 T93 A12 A14 A18
Cabrio 120-220 245/40R19 R03 A58 Cbo Cpe
R1EC 120-220 255/35R19 A01 K2b R03 T92 T96 NoP V19 HA2
e1*2007/46*1666*.. 120-220 255/35R19 K2h R03 T92 T96 S03
120-220 255/40R19 A01 K2b R03
120-220 255/40R19 K2h R03
120-220 265/35R19 A01 K2c K6i K6r K9v R03
120-220 275/35R19 A01 K2c K6i K6r K9v R03
120-220 285/30R19 A01 K2c K6i K6r K8h K9v R03
120-220 285/35R19 A01 K2c K6i K6r K8h K9v R03
E-Klasse Coupé / 135-195 265/35R19 A01 K2c K6i K6r K9v R03 A12 A14 A18
Cabrio 4matic 135-270 245/35R19 R03 T93 A56 Cbo Cpe
R1EC 135-270 245/40R19 R03 NoP V19 HA2
e1*2007/46*1666*.. 135-270 255/35R19 A01 K2b R03 T92 T96 S03
135-270 255/35R19 K2h R03 T92 T96
135-270 255/40R19 A01 K2b R03
135-270 255/40R19 K2h R03
135-270 275/35R19 A01 K2c K6i K6r K9v R03
135-270 285/30R19 A01 K2c K6i K6r K8h K9v R03
135-270 285/35R19 A01 K2c K6i K6r K8h K9v R03
E-Klasse PHEV 145, 150 275/40R19 K2a K2b R03 T01 T05 A01 A12 A14
R2EW A18 A58 B77
e1*2018/858*00213*.. L06 Lim V19
- Plug-in Hybrid Vn2 HA2 S03
E-Klasse T-Modell 100-285 275/30R19 K2c K42 K46 R03 T96 A01 A12 A14
211K A18 Car V19
e1*2001/116*0213*.. HA2 S02
E-Klasse T-Modell 100-245 275/30R19 K2c K4k K6c K6h K8k R03 T96 A01 A12 A14
212 K A18 A57 Car
e1*2007/46*0200*.. F42 NoH V01
- incl. Facelift 2013 V19 X77 HA2
(FIN: WDD212...) S02
E-Klasse T-Modell 100 - 285 275/30R19 K2c K4k K6c K6h K8k R03 T96 A01 A12 A14
212 K A18 A57 Car
e1*2007/46*0200*.. F38 NoH V01
- mit Luftfederung V19 X77 HA2
- incl. Facelift 2013 S02
(FIN: WDD212...)
E-Klasse T-Modell 145 275/40R19 K2c R03 T05 A01 A12 A14
PHEV 4Matic A18 A56 B77
R2ES Car KOV L05
e1*2018/858*00214*.. V19 Vn2 HA2
- Plug-in Hybrid S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55552 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55038024 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx19H2 Typ CARMANI CA 20 9519
Hersteller AD Vimotion GmbH

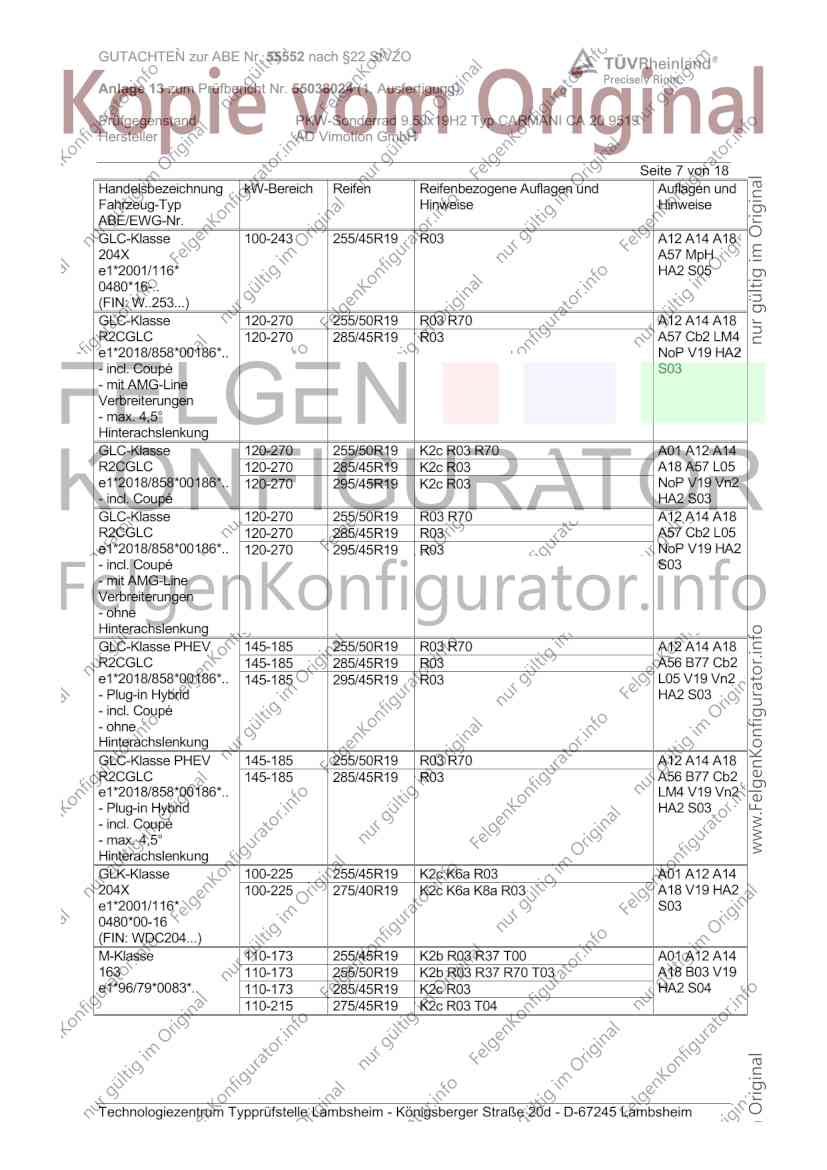

Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Klasse 100-243 255/45R19 R03 A12 A14 A18
204X A57 MpH
e1*2001/116* HA2 S05
0480*16-..
(FIN: W..253...)
GLC-Klasse 120-270 255/50R19 R03 R70 A12 A14 A18
R2CGLC 120-270 285/45R19 R03 A57 Cb2 LM4
e1*2018/858*00186*.. NoP V19 HA2
- incl. Coupé S03
- mit AMG-Line
Verbreiterungen
- max. 4,5°
Hinterachslenkung
GLC-Klasse 120-270 255/50R19 K2c R03 R70 A01 A12 A14
R2CGLC 120-270 285/45R19 K2c R03 A18 A57 L05
e1*2018/858*00186*.. 120-270 295/45R19 K2c R03 NoP V19 Vn2
- incl. Coupé HA2 S03
GLC-Klasse 120-270 255/50R19 R03 R70 A12 A14 A18
R2CGLC 120-270 285/45R19 R03 A57 Cb2 L05
e1*2018/858*00186*.. 120-270 295/45R19 R03 NoP V19 HA2
- incl. Coupé S03
- mit AMG-Line
Verbreiterungen
- ohne
Hinterachslenkung
GLC-Klasse PHEV 145-185 255/50R19 R03 R70 A12 A14 A18
R2CGLC 145-185 285/45R19 R03 A56 B77 Cb2
e1*2018/858*00186*.. 145-185 295/45R19 R03 L05 V19 Vn2
- Plug-in Hybrid HA2 S03
- incl. Coupé
- ohne
Hinterachslenkung
GLC-Klasse PHEV 145-185 255/50R19 R03 R70 A12 A14 A18
R2CGLC 145-185 285/45R19 R03 A56 B77 Cb2
e1*2018/858*00186*.. LM4 V19 Vn2
- Plug-in Hybrid HA2 S03
- incl. Coupé
- max. 4,5°
Hinterachslenkung
GLK-Klasse 100-225 255/45R19 K2c K6a R03 A01 A12 A14
204X 100-225 275/40R19 K2c K6a K8a R03 A18 V19 HA2
e1*2001/116* S03
0480*00-16
(FIN: WDC204...)
M-Klasse 110-173 255/45R19 K2b R03 R37 T00 A01 A12 A14
163 110-173 255/50R19 K2b R03 R37 R70 T03 A18 B03 V19
e1*96/79*0083*.. 110-173 285/45R19 K2c R03 HA2 S04
110-215 275/45R19 K2c R03 T04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55552 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55038024 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx19H2 Typ CARMANI CA 20 9519
Hersteller AD Vimotion GmbH

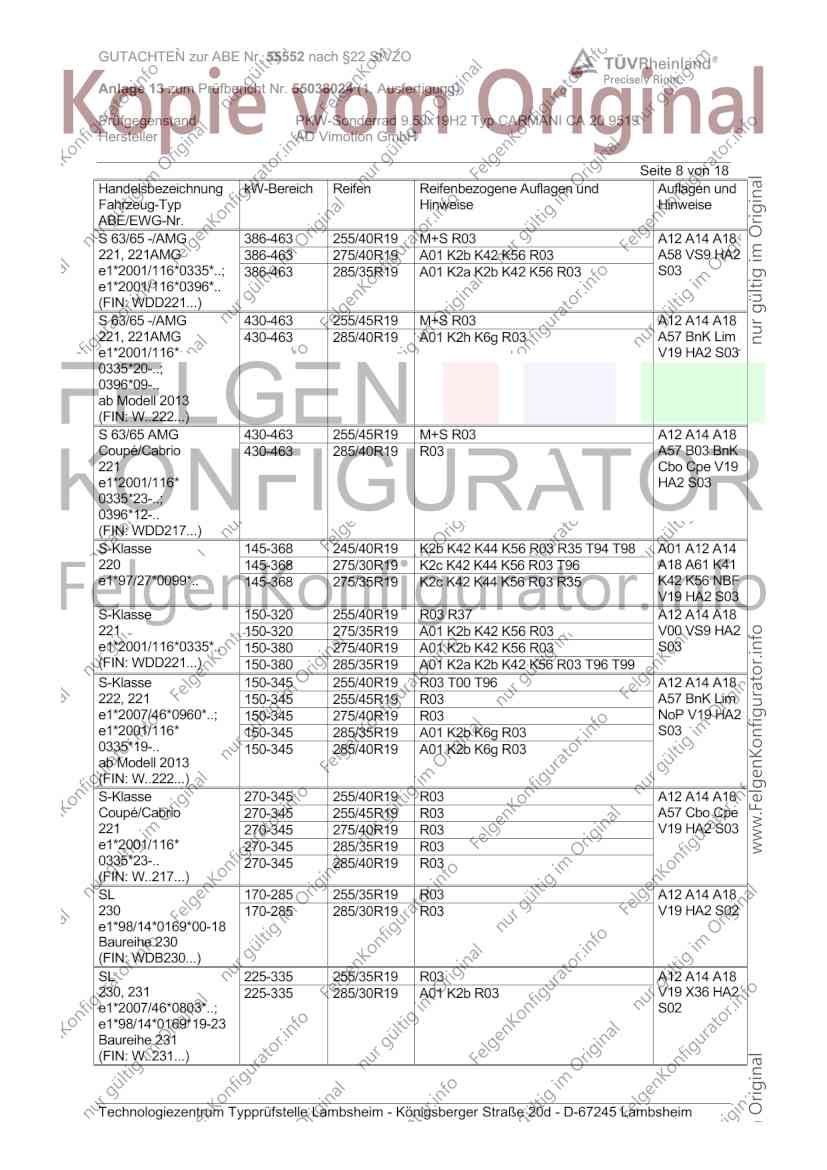

Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S 63/65 -/AMG 386-463 255/40R19 M+S R03 A12 A14 A18
221, 221AMG 386-463 275/40R19 A01 K2b K42 K56 R03 A58 VS9 HA2
e1*2001/116*0335*..; 386-463 285/35R19 A01 K2a K2b K42 K56 R03 S03
e1*2001/116*0396*..
(FIN: WDD221...)
S 63/65 -/AMG 430-463 255/45R19 M+S R03 A12 A14 A18
221, 221AMG 430-463 285/40R19 A01 K2h K6g R03 A57 BnK Lim
e1*2001/116* V19 HA2 S03
0335*20-..;
0396*09-..
ab Modell 2013
(FIN: W..222...)
S 63/65 AMG 430-463 255/45R19 M+S R03 A12 A14 A18
Coupé/Cabrio 430-463 285/40R19 R03 A57 B03 BnK
221 Cbo Cpe V19
e1*2001/116* HA2 S03
0335*23-..;
0396*12-..
(FIN: WDD217...)
S-Klasse 145-368 245/40R19 K2b K42 K44 K56 R03 R35 T94 T98 A01 A12 A14
220 145-368 275/30R19 K2c K42 K44 K56 R03 T96 A18 A61 K41
e1*97/27*0099*.. 145-368 275/35R19 K2c K42 K44 K56 R03 R35 K42 K56 NBF
V19 HA2 S03
S-Klasse 150-320 255/40R19 R03 R37 A12 A14 A18
221 150-320 275/35R19 A01 K2b K42 K56 R03 V00 VS9 HA2
e1*2001/116*0335*.. 150-380 275/40R19 A01 K2b K42 K56 R03 S03
(FIN: WDD221...) 150-380 285/35R19 A01 K2a K2b K42 K56 R03 T96 T99
S-Klasse 150-345 255/40R19 R03 T00 T96 A12 A14 A18
222, 221 150-345 255/45R19 R03 A57 BnK Lim
e1*2007/46*0960*..; 150-345 275/40R19 R03 NoP V19 HA2
e1*2001/116* 150-345 285/35R19 A01 K2b K6g R03 S03
0335*19-.. 150-345 285/40R19 A01 K2b K6g R03
ab Modell 2013
(FIN: W..222...)
S-Klasse 270-345 255/40R19 R03 A12 A14 A18
Coupé/Cabrio 270-345 255/45R19 R03 A57 Cbo Cpe
221 270-345 275/40R19 R03 V19 HA2 S03
e1*2001/116* 270-345 285/35R19 R03
0335*23-.. 270-345 285/40R19 R03
(FIN: W..217...)
SL 170-285 255/35R19 R03 A12 A14 A18
230 170-285 285/30R19 R03 V19 HA2 S02
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
SL 225-335 255/35R19 R03 A12 A14 A18
230, 231 225-335 285/30R19 A01 K2b R03 V19 X36 HA2
e1*2007/46*0803*..; S02
e1*98/14*0169*19-23
Baureihe 231
(FIN: W..231...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55552 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55038024 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx19H2 Typ CARMANI CA 20 9519
Hersteller AD Vimotion GmbH

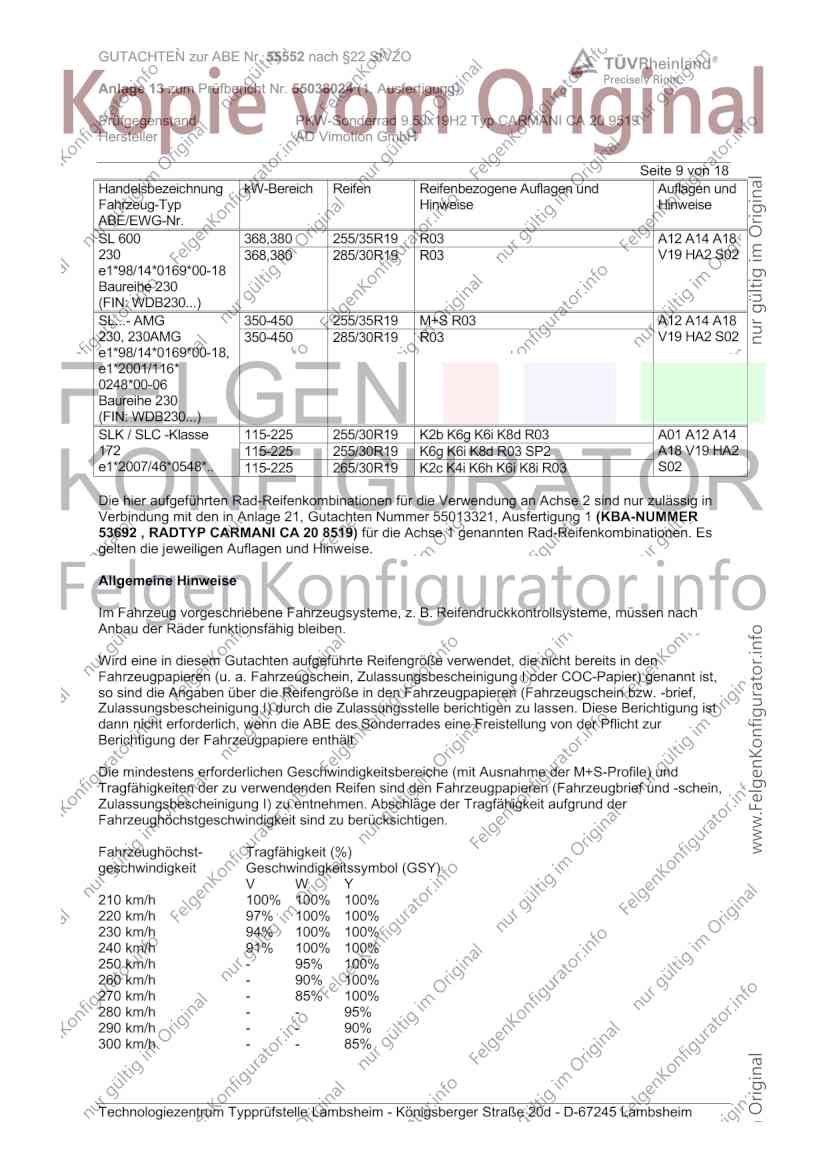

Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SL 600 368,380 255/35R19 R03 A12 A14 A18
230 368,380 285/30R19 R03 V19 HA2 S02
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
SL...- AMG 350-450 255/35R19 M+S R03 A12 A14 A18
230, 230AMG 350-450 285/30R19 R03 V19 HA2 S02
e1*98/14*0169*00-18,
e1*2001/116*
0248*00-06
Baureihe 230
(FIN: WDB230...)
SLK / SLC -Klasse 115-225 255/30R19 K2b K6g K6i K8d R03 A01 A12 A14
172 115-225 255/30R19 K6g K6i K8d R03 SP2 A18 V19 HA2
e1*2007/46*0548*.. 115-225 265/30R19 K2c K4i K6h K6i K8i R03 S02
Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 2 sind nur zulässig in
Verbindung mit den in Anlage 21, Gutachten Nummer 55013321, Ausfertigung 1 (KBA-NUMMER
53692 , RADTYP CARMANI CA 20 8519) für die Achse 1 genannten Rad-Reifenkombinationen. Es
gelten die jeweiligen Auflagen und Hinweise.
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55552 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55038024 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx19H2 Typ CARMANI CA 20 9519
Hersteller AD Vimotion GmbH

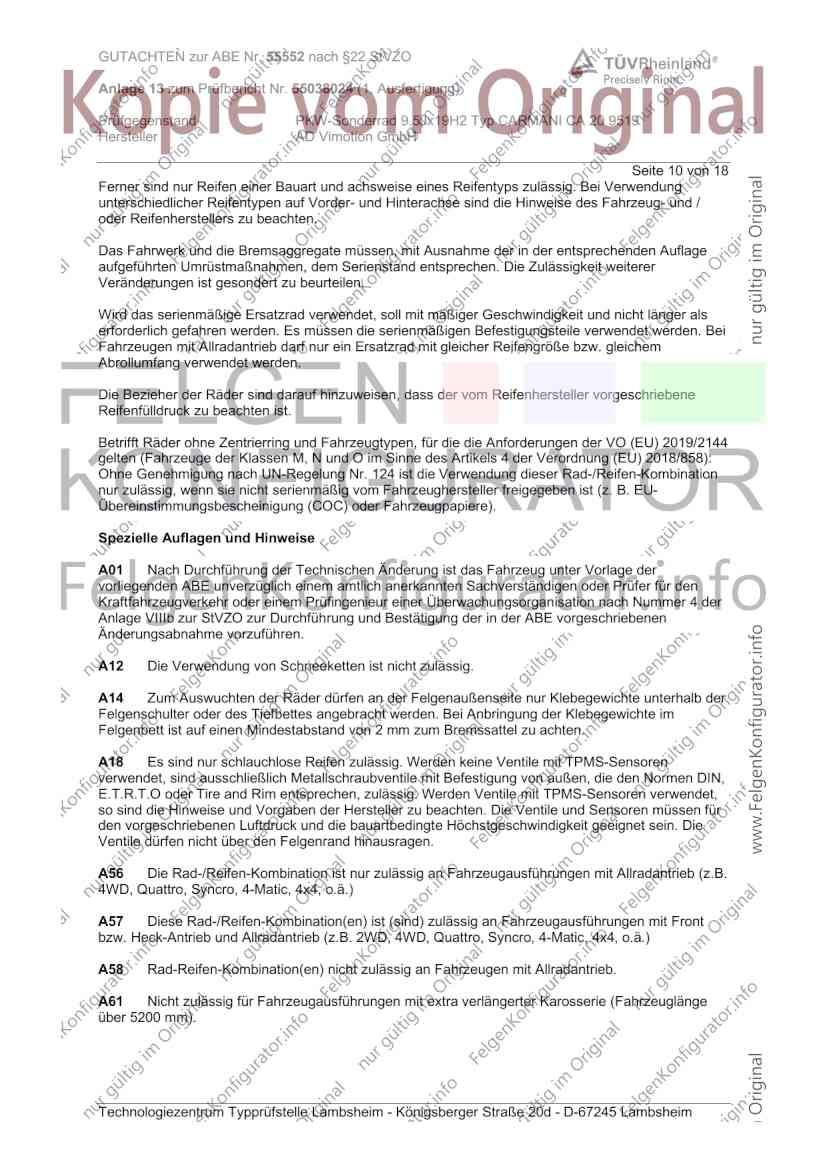

Seite 10 von 18
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144
gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination
nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55552 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55038024 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx19H2 Typ CARMANI CA 20 9519
Hersteller AD Vimotion GmbH

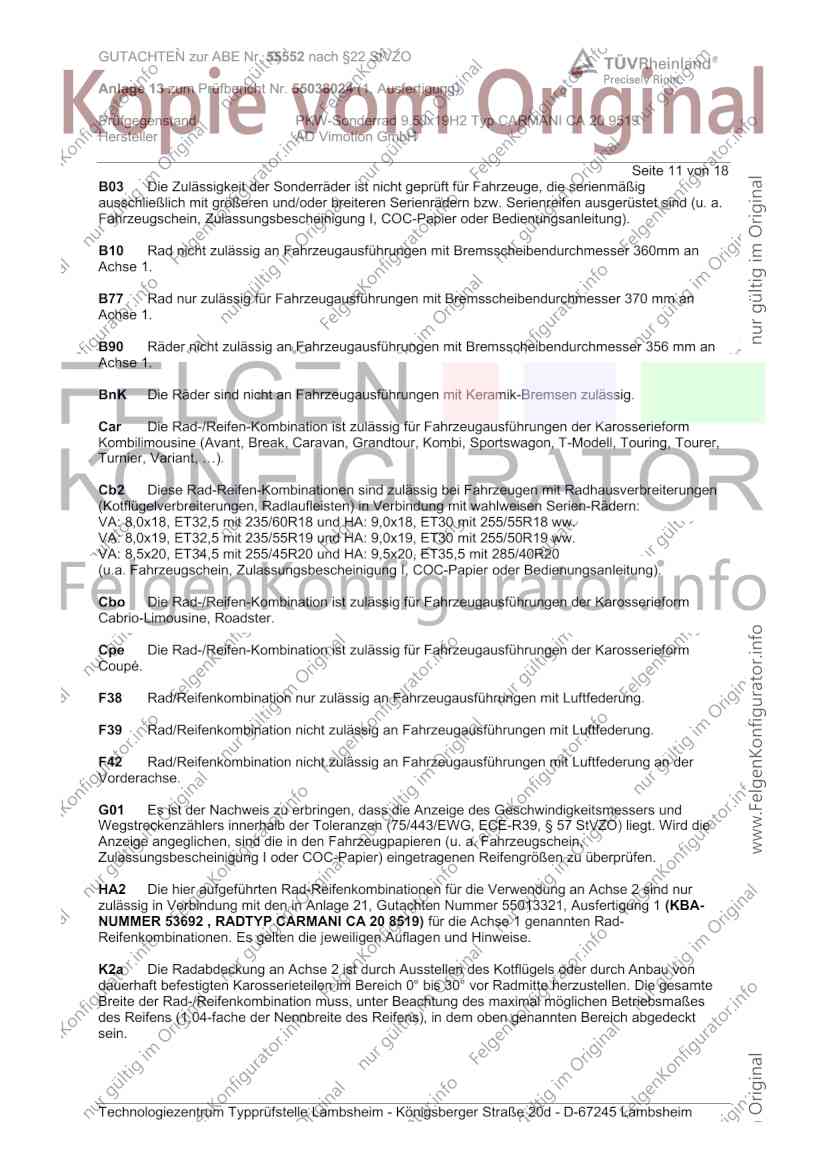

Seite 11 von 18
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B10 Rad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360mm an
Achse 1.
B77 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 370 mm an
Achse 1.
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cb2 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern:
VA: 8,0x18, ET32,5 mit 235/60R18 und HA: 9,0x18, ET30 mit 255/55R18 ww.
VA: 8,0x19, ET32,5 mit 235/55R19 und HA: 9,0x19, ET30 mit 255/50R19 ww.
VA: 8,5x20, ET34,5 mit 255/45R20 und HA: 9,5x20, ET35,5 mit 285/40R20
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
HA2 Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 2 sind nur
zulässig in Verbindung mit den in Anlage 21, Gutachten Nummer 55013321, Ausfertigung 1 (KBA-
NUMMER 53692 , RADTYP CARMANI CA 20 8519) für die Achse 1 genannten Rad-
Reifenkombinationen. Es gelten die jeweiligen Auflagen und Hinweise.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55552 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55038024 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx19H2 Typ CARMANI CA 20 9519
Hersteller AD Vimotion GmbH

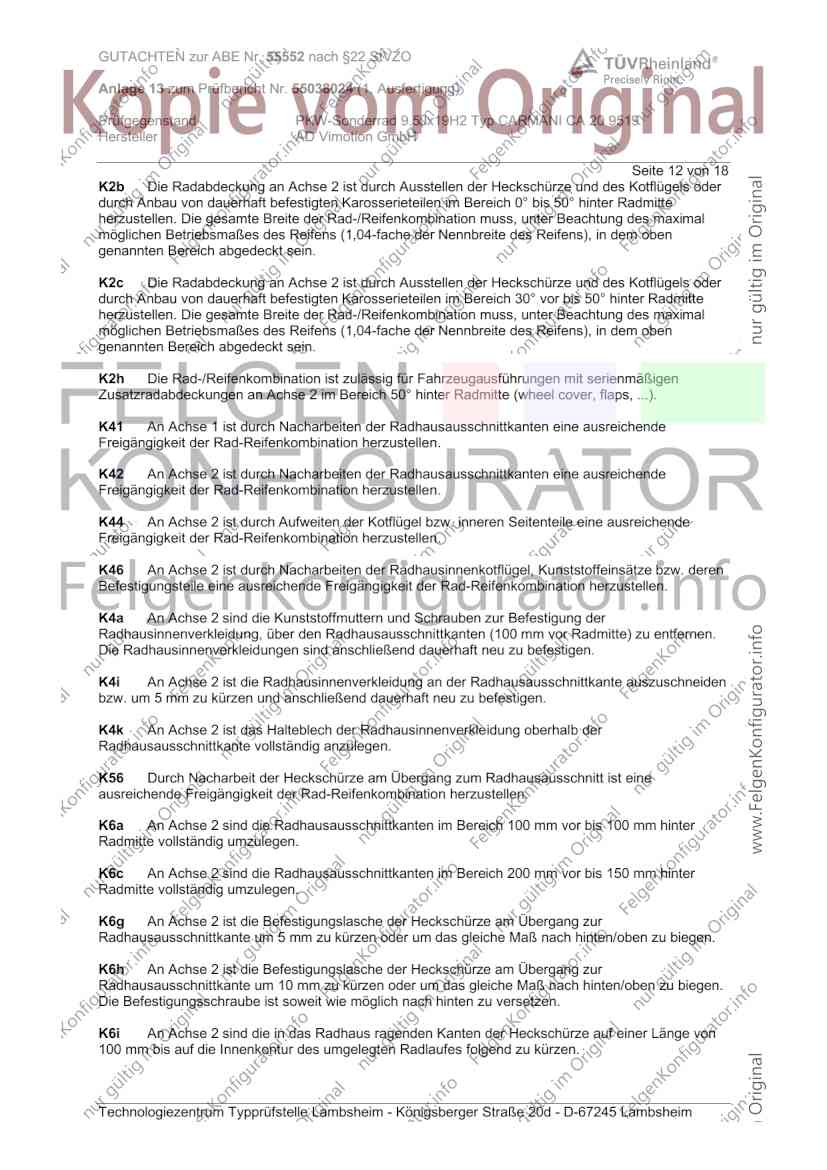

Seite 12 von 18
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung, über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55552 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55038024 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx19H2 Typ CARMANI CA 20 9519
Hersteller AD Vimotion GmbH

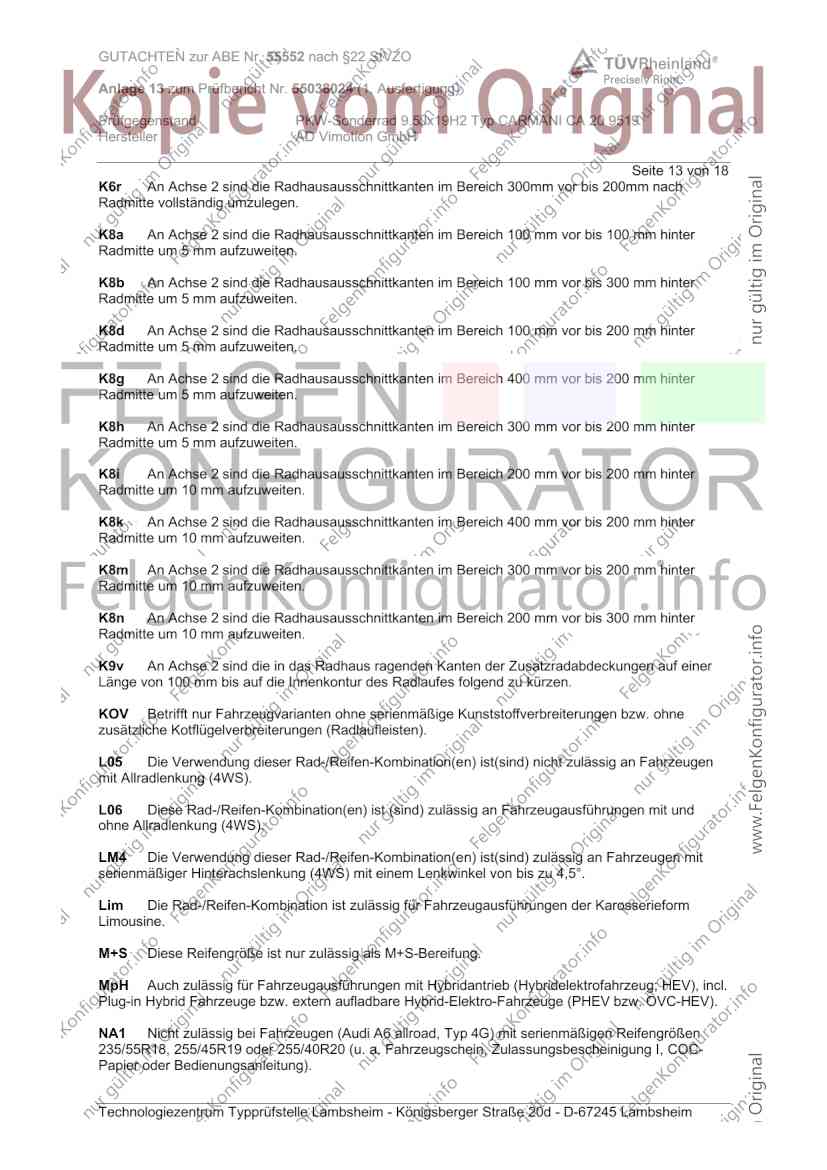

Seite 13 von 18
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
serienmäßiger Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55552 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55038024 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx19H2 Typ CARMANI CA 20 9519
Hersteller AD Vimotion GmbH

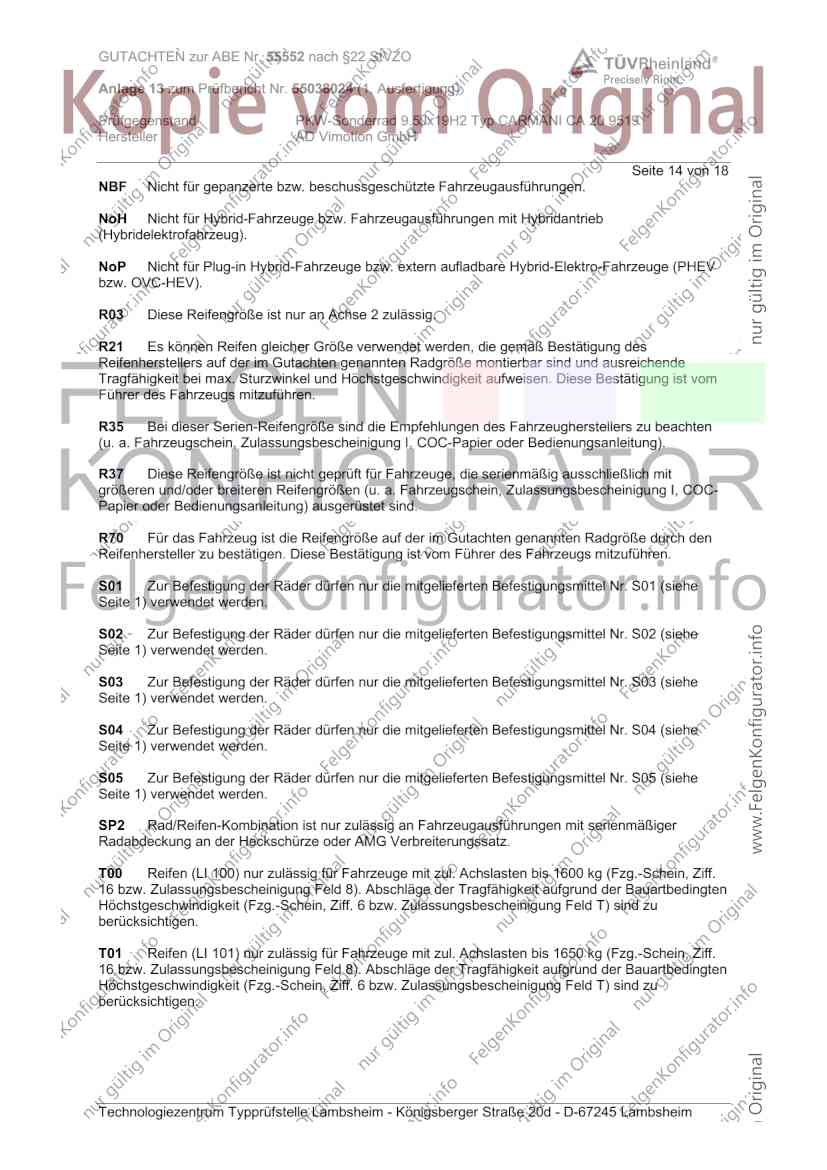

Seite 14 von 18
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55552 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55038024 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx19H2 Typ CARMANI CA 20 9519
Hersteller AD Vimotion GmbH

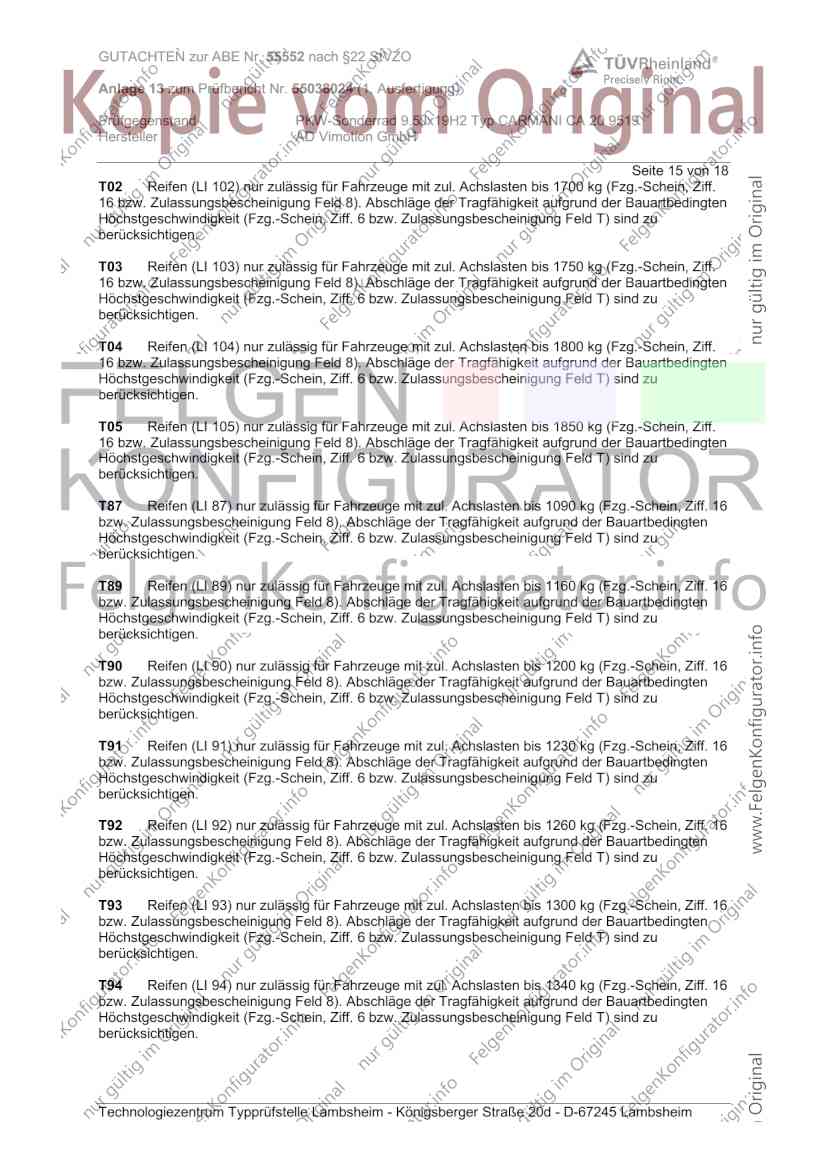

Seite 15 von 18
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55552 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55038024 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx19H2 Typ CARMANI CA 20 9519
Hersteller AD Vimotion GmbH

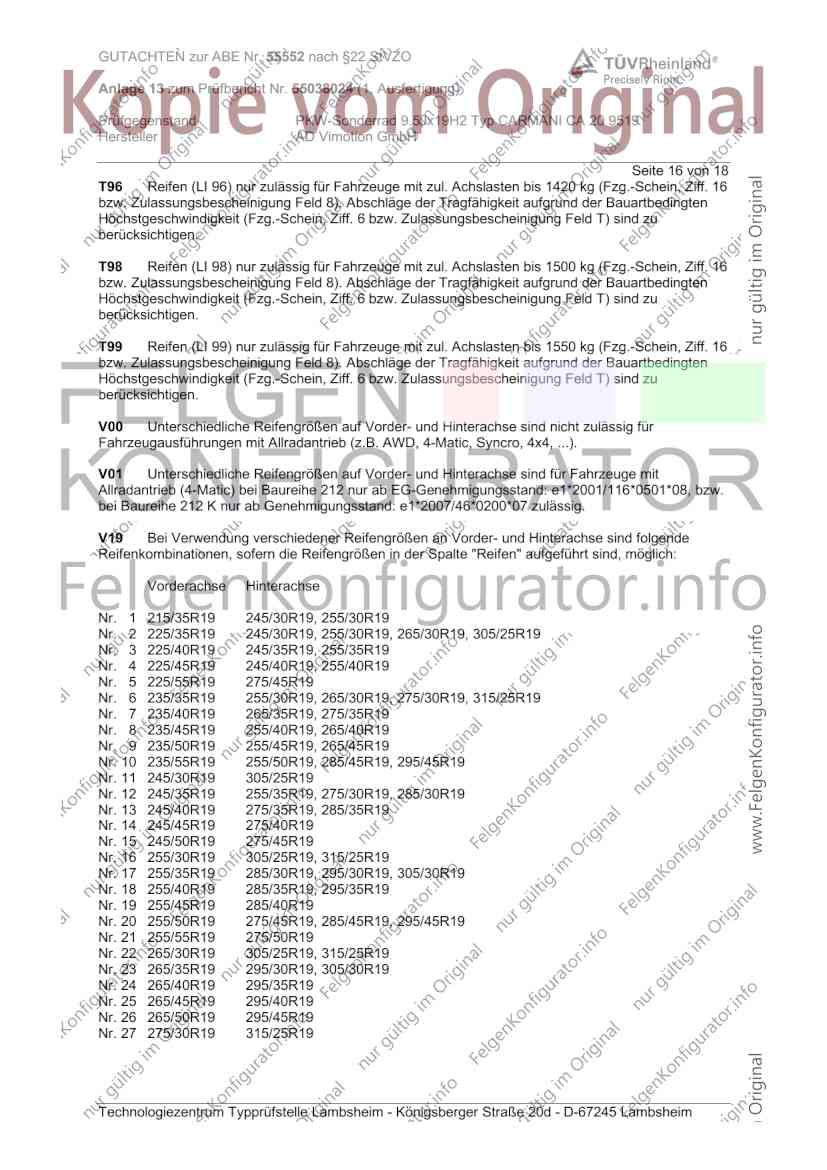

Seite 16 von 18
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55552 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55038024 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx19H2 Typ CARMANI CA 20 9519
Hersteller AD Vimotion GmbH

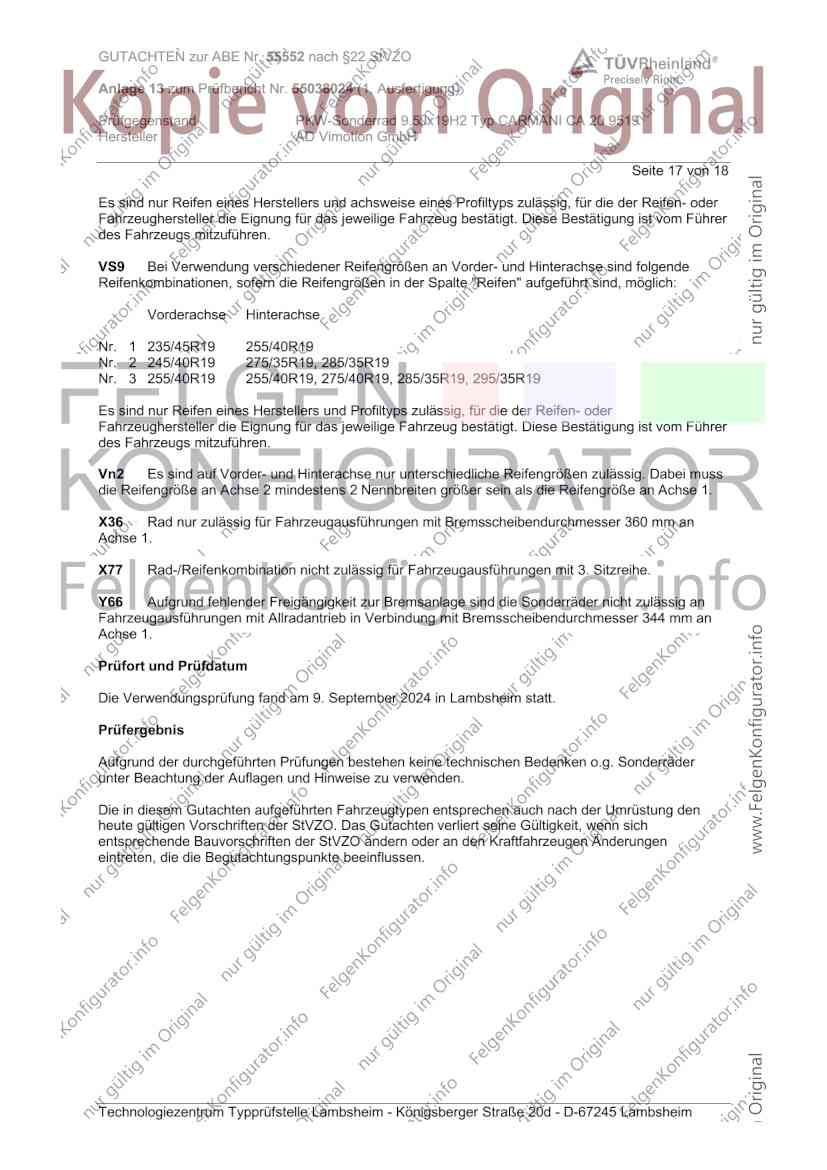

Seite 17 von 18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VS9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/45R19 255/40R19
Nr. 2 245/40R19 275/35R19, 285/35R19
Nr. 3 255/40R19 255/40R19, 275/40R19, 285/35R19, 295/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X36 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y66 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugausführungen mit Allradantrieb in Verbindung mit Bremsscheibendurchmesser 344 mm an
Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. September 2024 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55552 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55038024 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx19H2 Typ CARMANI CA 20 9519
Hersteller AD Vimotion GmbH
Seite 18 von 18
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum März 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. September 2024
Wagner 00434635.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
