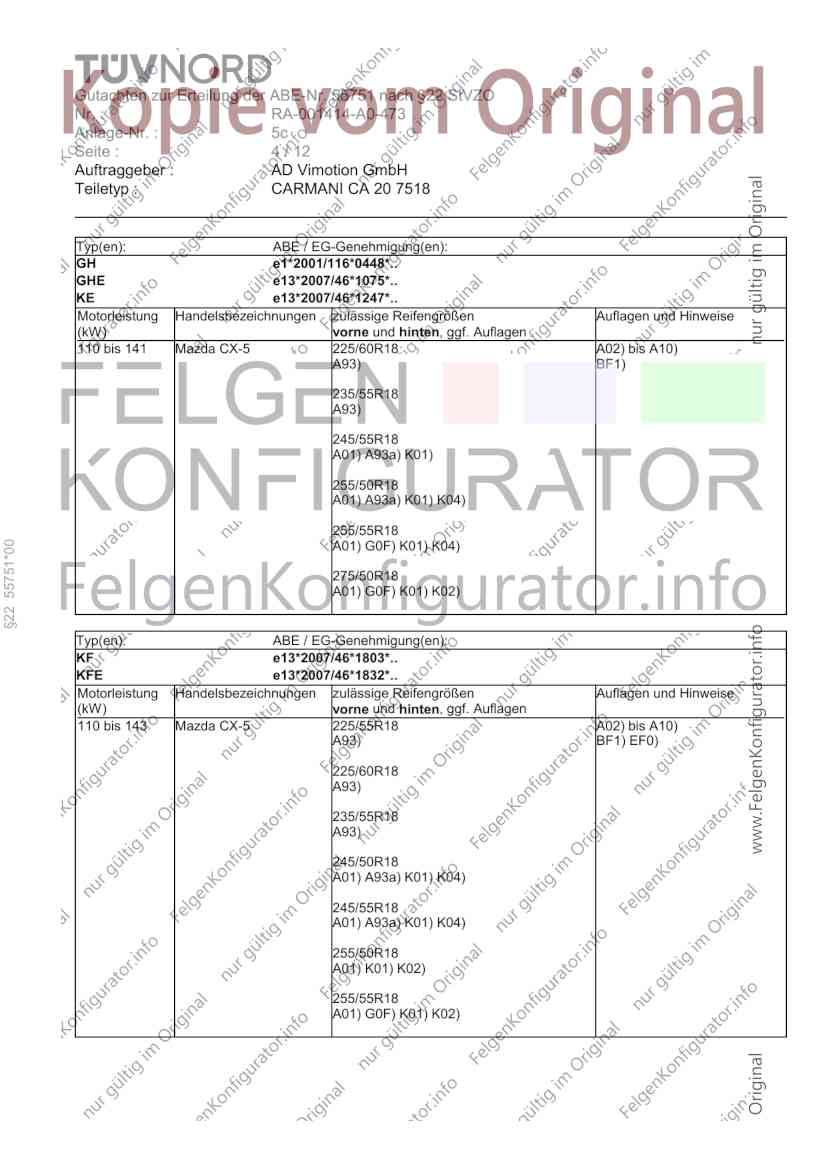

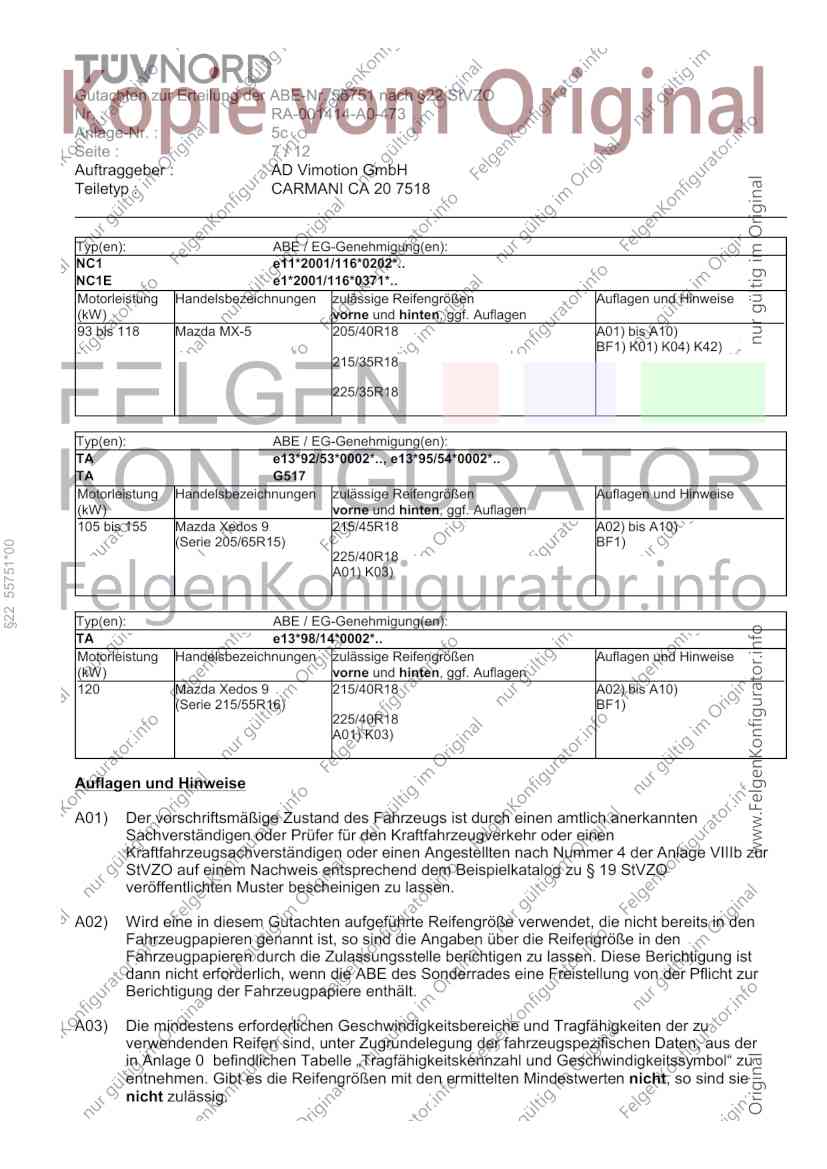

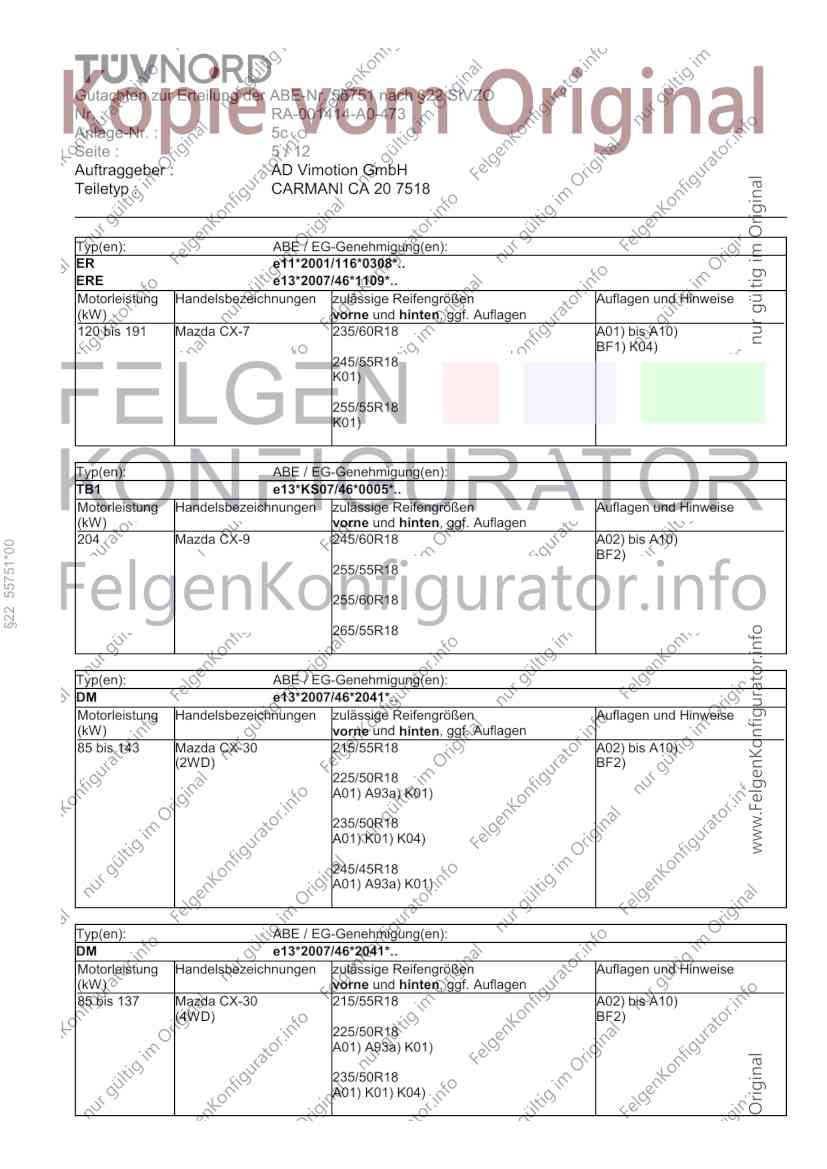

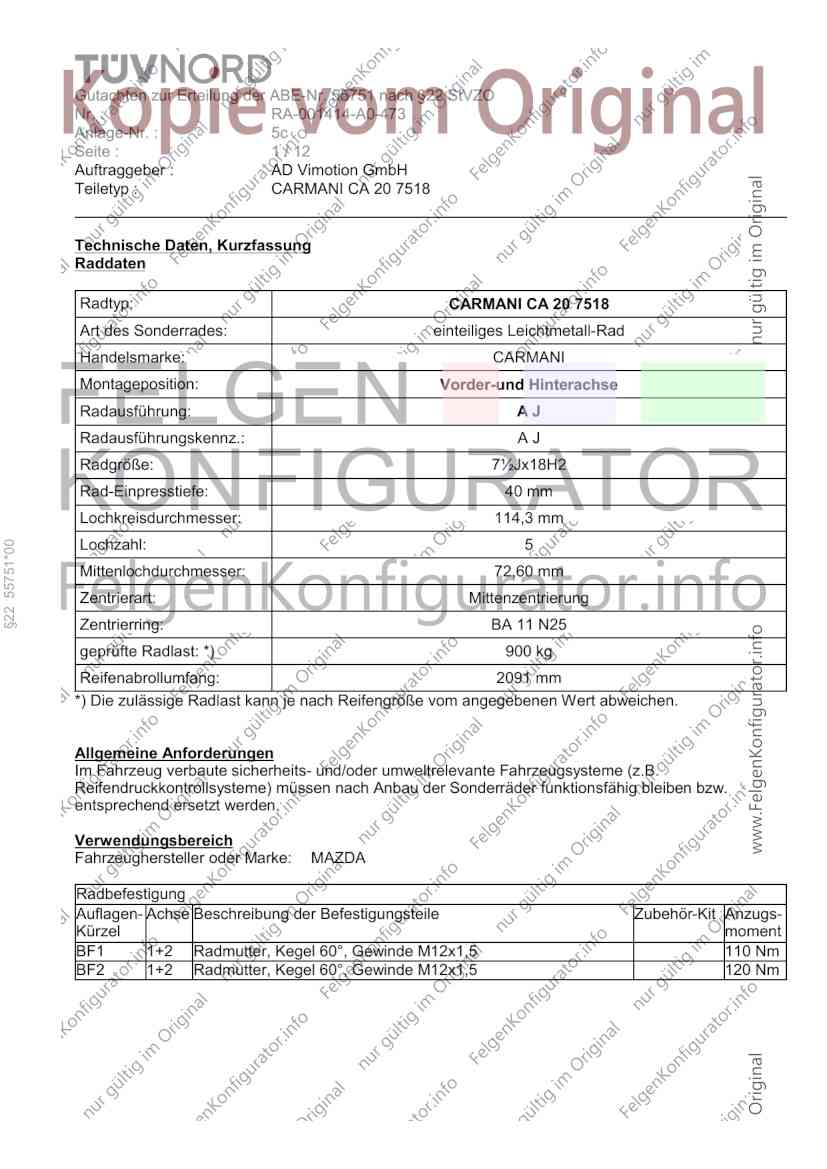

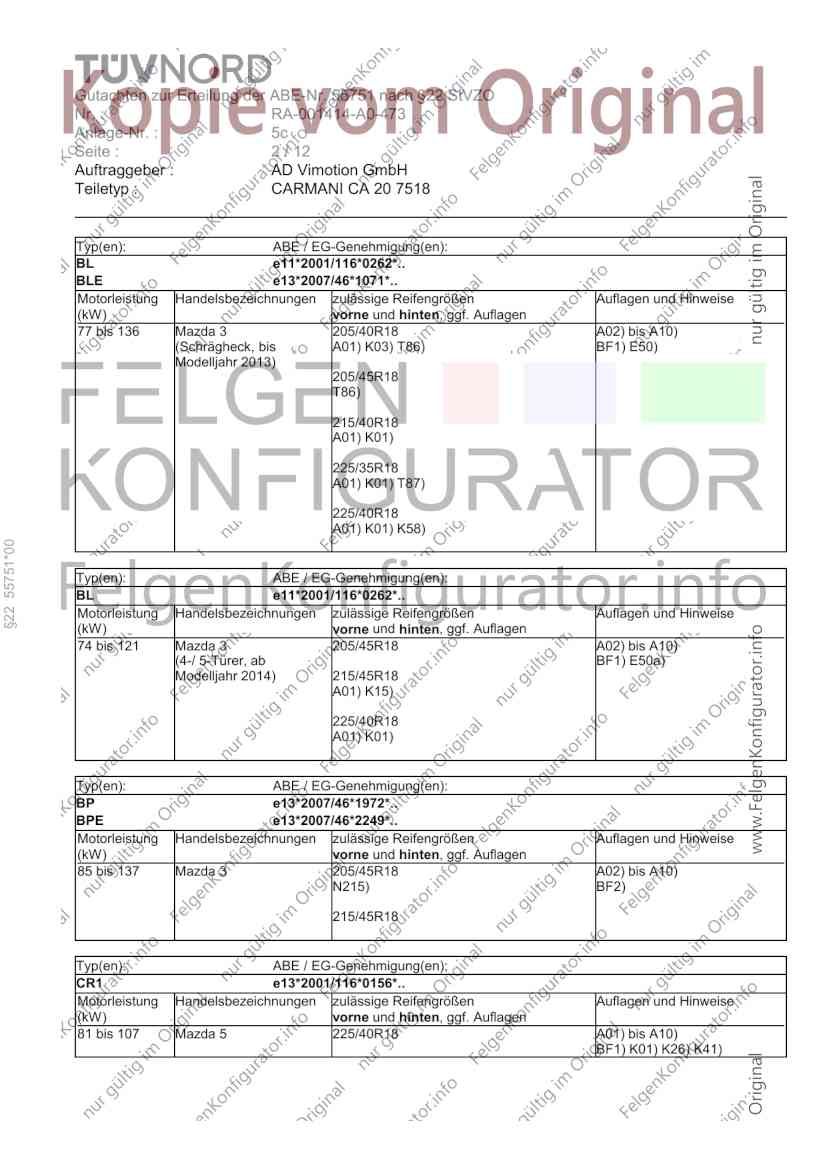

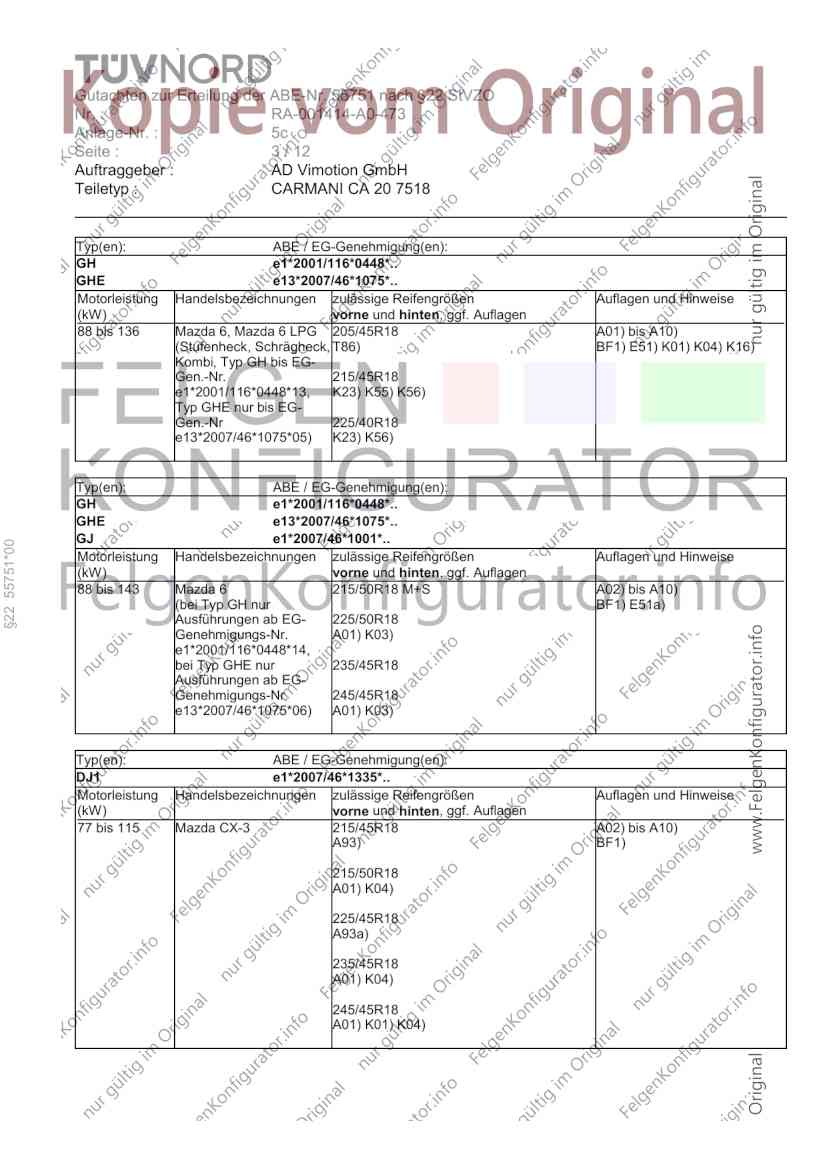

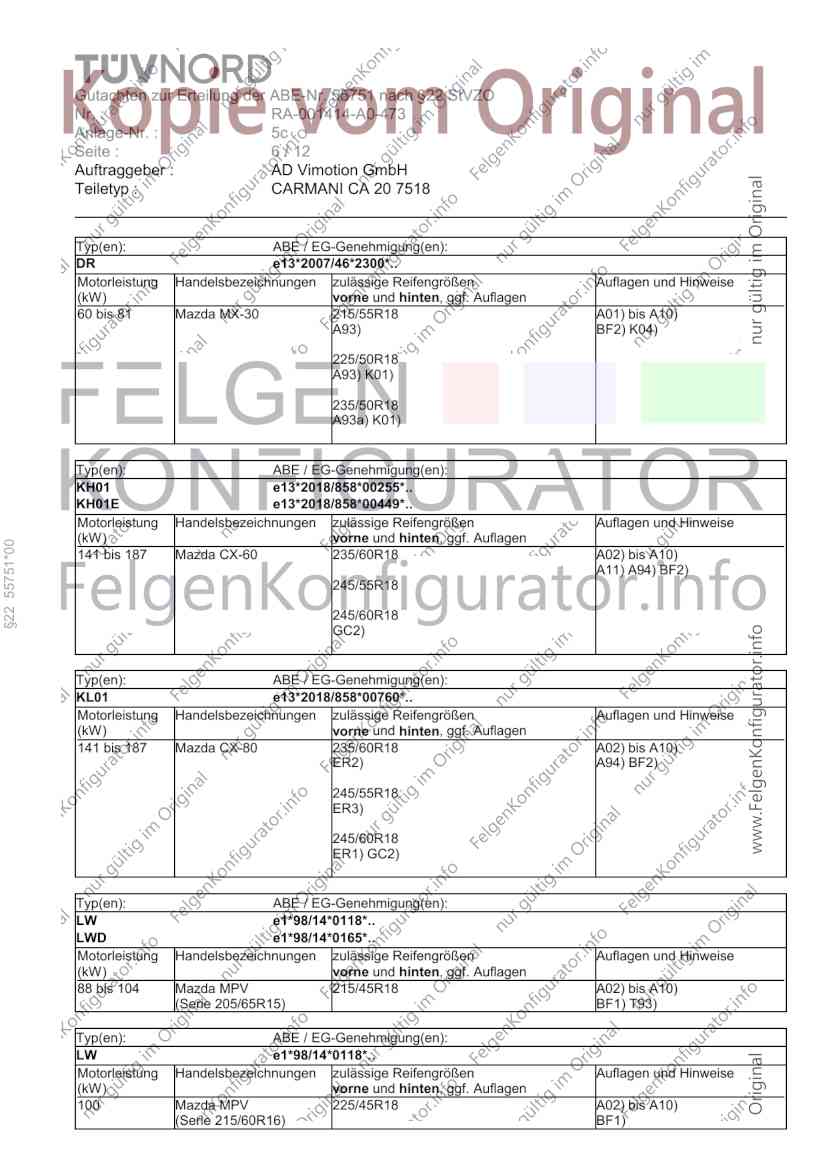

Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 5c
Seite : 1 / 12
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Technische Daten, Kurzfassung
Raddaten
Radtyp: CARMANI CA 20 7518
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: CARMANI
Montageposition: Vorder-und Hinterachse
Radausführung: AJ
Radausführungskennz.: AJ
Radgröße: 7½Jx18H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
§22 55751*00
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: BA 11 N25
geprüfte Radlast: *) 900 kg
Reifenabrollumfang: 2091 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: MAZDA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 110 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 120 Nm
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 5c
Seite : 2 / 12
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
BL e11*2001/116*0262*..
BLE e13*2007/46*1071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 136 Mazda 3 205/40R18 A02) bis A10)
(Schrägheck, bis A01) K03) T86) BF1) E50)
Modelljahr 2013)
205/45R18
T86)
215/40R18
A01) K01)
225/35R18
A01) K01) T87)
225/40R18
A01) K01) K58)
§22 55751*00
Typ(en): ABE / EG-Genehmigung(en):
BL e11*2001/116*0262*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 121 Mazda 3 205/45R18 A02) bis A10)
(4-/ 5-Türer, ab BF1) E50a)
Modelljahr 2014) 215/45R18
A01) K15)
225/40R18
A01) K01)
Typ(en): ABE / EG-Genehmigung(en):
BP e13*2007/46*1972*..
BPE e13*2007/46*2249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 137 Mazda 3 205/45R18 A02) bis A10)
N215) BF2)
215/45R18
Typ(en): ABE / EG-Genehmigung(en):
CR1 e13*2001/116*0156*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 107 Mazda 5 225/40R18 A01) bis A10)
BF1) K01) K26) K41)
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 5c
Seite : 3 / 12
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
GH e1*2001/116*0448*..
GHE e13*2007/46*1075*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 136 Mazda 6, Mazda 6 LPG 205/45R18 A01) bis A10)
(Stufenheck, Schrägheck, T86) BF1) E51) K01) K04) K16)
Kombi, Typ GH bis EG-
Gen.-Nr. 215/45R18
e1*2001/116*0448*13, K23) K55) K56)
Typ GHE nur bis EG-
Gen.-Nr 225/40R18
e13*2007/46*1075*05) K23) K56)
Typ(en): ABE / EG-Genehmigung(en):
GH e1*2001/116*0448*..
GHE e13*2007/46*1075*..
GJ e1*2007/46*1001*..
§22 55751*00
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 143 Mazda 6 215/50R18 M+S A02) bis A10)
(bei Typ GH nur BF1) E51a)
Ausführungen ab EG- 225/50R18
Genehmigungs-Nr. A01) K03)
e1*2001/116*0448*14,
bei Typ GHE nur 235/45R18
Ausführungen ab EG-
Genehmigungs-Nr. 245/45R18
e13*2007/46*1075*06) A01) K03)
Typ(en): ABE / EG-Genehmigung(en):
DJ1 e1*2007/46*1335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 115 Mazda CX-3 215/45R18 A02) bis A10)
A93) BF1)
215/50R18
A01) K04)
225/45R18
A93a)
235/45R18
A01) K04)
245/45R18
A01) K01) K04)
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 5c
Seite : 4 / 12
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
GH e1*2001/116*0448*..
GHE e13*2007/46*1075*..
KE e13*2007/46*1247*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 141 Mazda CX-5 225/60R18 A02) bis A10)
A93) BF1)
235/55R18
A93)
245/55R18
A01) A93a) K01)
255/50R18
A01) A93a) K01) K04)
255/55R18
§22 55751*00
A01) G0F) K01) K04)
275/50R18
A01) G0F) K01) K02)
Typ(en): ABE / EG-Genehmigung(en):
KF e13*2007/46*1803*..
KFE e13*2007/46*1832*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 143 Mazda CX-5 225/55R18 A02) bis A10)
A93) BF1) EF0)
225/60R18
A93)
235/55R18
A93)
245/50R18
A01) A93a) K01) K04)
245/55R18
A01) A93a) K01) K04)
255/50R18
A01) K01) K02)
255/55R18
A01) G0F) K01) K02)
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 5c
Seite : 5 / 12
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
ER e11*2001/116*0308*..
ERE e13*2007/46*1109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 191 Mazda CX-7 235/60R18 A01) bis A10)
BF1) K04)
245/55R18
K01)
255/55R18
K01)
Typ(en): ABE / EG-Genehmigung(en):
TB1 e13*KS07/46*0005*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
204 Mazda CX-9 245/60R18 A02) bis A10)
§22 55751*00
BF2)
255/55R18
255/60R18
265/55R18
Typ(en): ABE / EG-Genehmigung(en):
DM e13*2007/46*2041*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 143 Mazda CX-30 215/55R18 A02) bis A10)
(2WD) BF2)
225/50R18
A01) A93a) K01)
235/50R18
A01) K01) K04)
245/45R18
A01) A93a) K01)
Typ(en): ABE / EG-Genehmigung(en):
DM e13*2007/46*2041*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 137 Mazda CX-30 215/55R18 A02) bis A10)
(4WD) BF2)
225/50R18
A01) A93a) K01)
235/50R18
A01) K01) K04)
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 5c
Seite : 6 / 12
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
DR e13*2007/46*2300*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 81 Mazda MX-30 215/55R18 A01) bis A10)
A93) BF2) K04)
225/50R18
A93) K01)
235/50R18
A93a) K01)
Typ(en): ABE / EG-Genehmigung(en):
KH01 e13*2018/858*00255*..
KH01E e13*2018/858*00449*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
§22 55751*00
141 bis 187 Mazda CX-60 235/60R18 A02) bis A10)
A11) A94) BF2)
245/55R18
245/60R18
GC2)
Typ(en): ABE / EG-Genehmigung(en):
KL01 e13*2018/858*00760*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
141 bis 187 Mazda CX-80 235/60R18 A02) bis A10)
ER2) A94) BF2)
245/55R18
ER3)
245/60R18
ER1) GC2)
Typ(en): ABE / EG-Genehmigung(en):
LW e1*98/14*0118*..
LWD e1*98/14*0165*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 104 Mazda MPV 215/45R18 A02) bis A10)
(Serie 205/65R15) BF1) T93)
Typ(en): ABE / EG-Genehmigung(en):
LW e1*98/14*0118*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 Mazda MPV 225/45R18 A02) bis A10)
(Serie 215/60R16) BF1)
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 5c
Seite : 7 / 12
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
NC1 e11*2001/116*0202*..
NC1E e1*2001/116*0371*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
93 bis 118 Mazda MX-5 205/40R18 A01) bis A10)
BF1) K01) K04) K42)
215/35R18
225/35R18
Typ(en): ABE / EG-Genehmigung(en):
TA e13*92/53*0002*.., e13*95/54*0002*..
TA G517
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
105 bis 155 Mazda Xedos 9 215/45R18 A02) bis A10)
(Serie 205/65R15) BF1)
§22 55751*00
225/40R18
A01) K03)
Typ(en): ABE / EG-Genehmigung(en):
TA e13*98/14*0002*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 Mazda Xedos 9 215/40R18 A02) bis A10)
(Serie 215/55R16) BF1)
225/40R18
A01) K03)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.

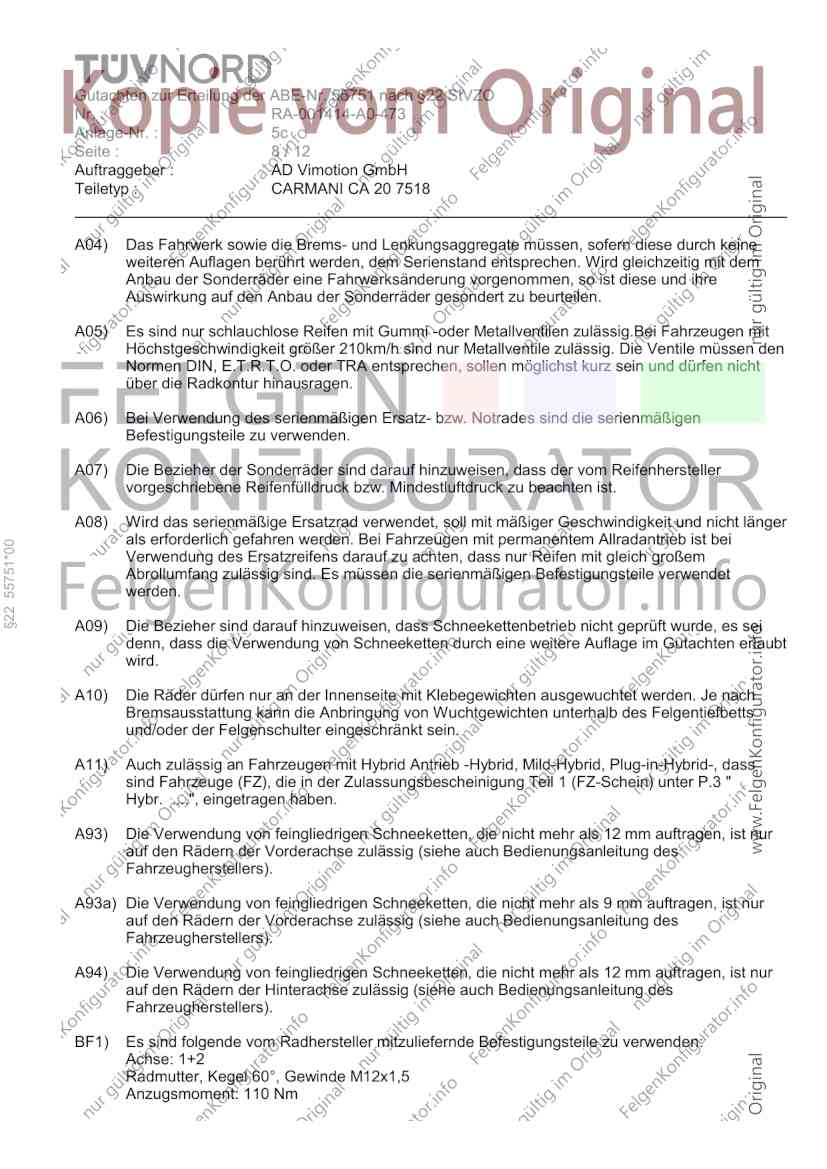

Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 5c
Seite : 8 / 12
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
§22 55751*00
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Anzugsmoment: 110 Nm

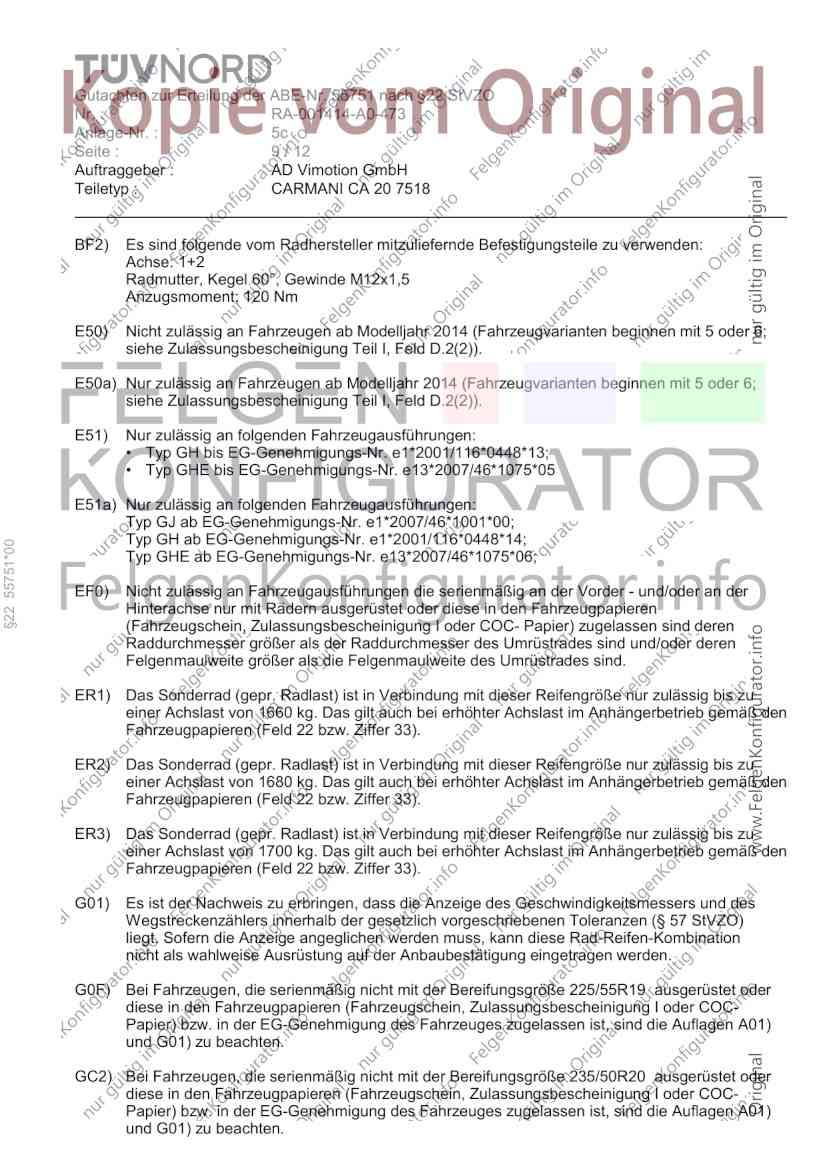

Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 5c
Seite : 9 / 12
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Anzugsmoment: 120 Nm
E50) Nicht zulässig an Fahrzeugen ab Modelljahr 2014 (Fahrzeugvarianten beginnen mit 5 oder 6;
siehe Zulassungsbescheinigung Teil I, Feld D.2(2)).
E50a) Nur zulässig an Fahrzeugen ab Modelljahr 2014 (Fahrzeugvarianten beginnen mit 5 oder 6;
siehe Zulassungsbescheinigung Teil I, Feld D.2(2)).
E51) Nur zulässig an folgenden Fahrzeugausführungen:
• Typ GH bis EG-Genehmigungs-Nr. e1*2001/116*0448*13;
• Typ GHE bis EG-Genehmigungs-Nr. e13*2007/46*1075*05
E51a) Nur zulässig an folgenden Fahrzeugausführungen:
Typ GJ ab EG-Genehmigungs-Nr. e1*2007/46*1001*00;
Typ GH ab EG-Genehmigungs-Nr. e1*2001/116*0448*14;
§22 55751*00
Typ GHE ab EG-Genehmigungs-Nr. e13*2007/46*1075*06;
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren
Raddurchmesser größer als der Raddurchmesser des Umrüstrades sind und/oder deren
Felgenmaulweite größer als die Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1660 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER2) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1680 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER3) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1700 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G0F) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 225/55R19 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GC2) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/50R20 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.

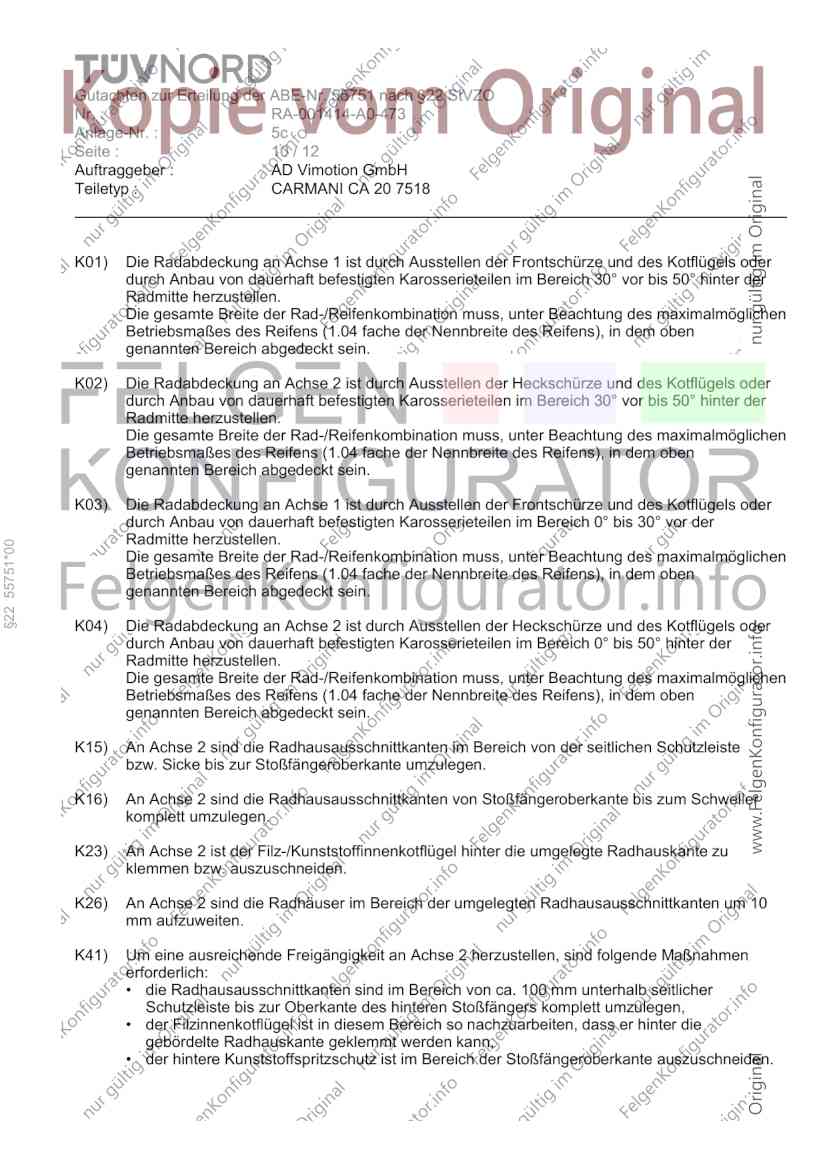

Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 5c
Seite : 10 / 12
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
§22 55751*00
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum Schweller
komplett umzulegen.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
K41) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die Radhausausschnittkanten sind im Bereich von ca. 100 mm unterhalb seitlicher
Schutzleiste bis zur Oberkante des hinteren Stoßfängers komplett umzulegen,
• der Filzinnenkotflügel ist in diesem Bereich so nachzuarbeiten, dass er hinter die
gebördelte Radhauskante geklemmt werden kann,
• der hintere Kunststoffspritzschutz ist im Bereich der Stoßfängeroberkante auszuschneiden.

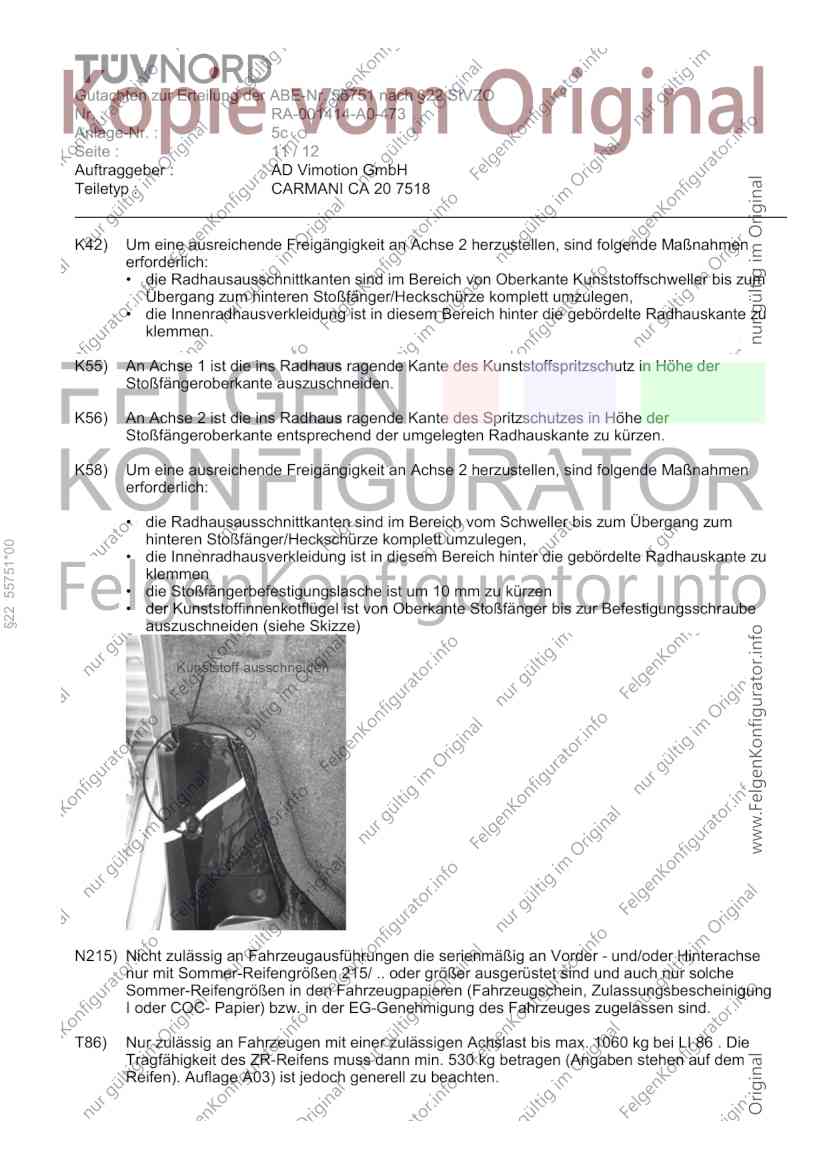

Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 5c
Seite : 11 / 12
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
K42) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die Radhausausschnittkanten sind im Bereich von Oberkante Kunststoffschweller bis zum
Übergang zum hinteren Stoßfänger/Heckschürze komplett umzulegen,
• die Innenradhausverkleidung ist in diesem Bereich hinter die gebördelte Radhauskante zu
klemmen.
K55) An Achse 1 ist die ins Radhaus ragende Kante des Kunststoffspritzschutz in Höhe der
Stoßfängeroberkante auszuschneiden.
K56) An Achse 2 ist die ins Radhaus ragende Kante des Spritzschutzes in Höhe der
Stoßfängeroberkante entsprechend der umgelegten Radhauskante zu kürzen.
K58) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die Radhausausschnittkanten sind im Bereich vom Schweller bis zum Übergang zum
hinteren Stoßfänger/Heckschürze komplett umzulegen,
§22 55751*00
• die Innenradhausverkleidung ist in diesem Bereich hinter die gebördelte Radhauskante zu
klemmen
• die Stoßfängerbefestigungslasche ist um 10 mm zu kürzen
• der Kunststoffinnenkotflügel ist von Oberkante Stoßfänger bis zur Befestigungsschraube
auszuschneiden (siehe Skizze)
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T86) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1060 kg bei LI 86 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 530 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.

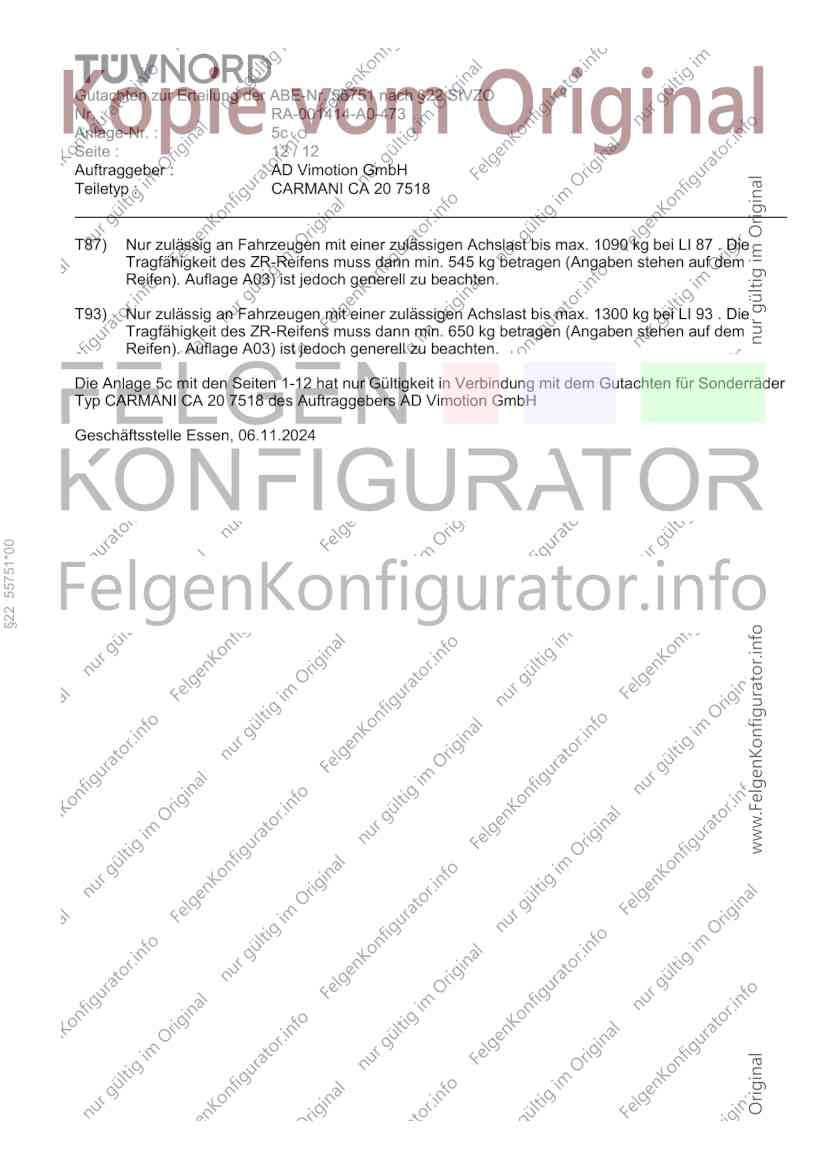

Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 5c
Seite : 12 / 12
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
T87) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1090 kg bei LI 87 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 545 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 5c mit den Seiten 1-12 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ CARMANI CA 20 7518 des Auftraggebers AD Vimotion GmbH
Geschäftsstelle Essen, 06.11.2024
§22 55751*00
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 55751*00
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:23.10.2024
