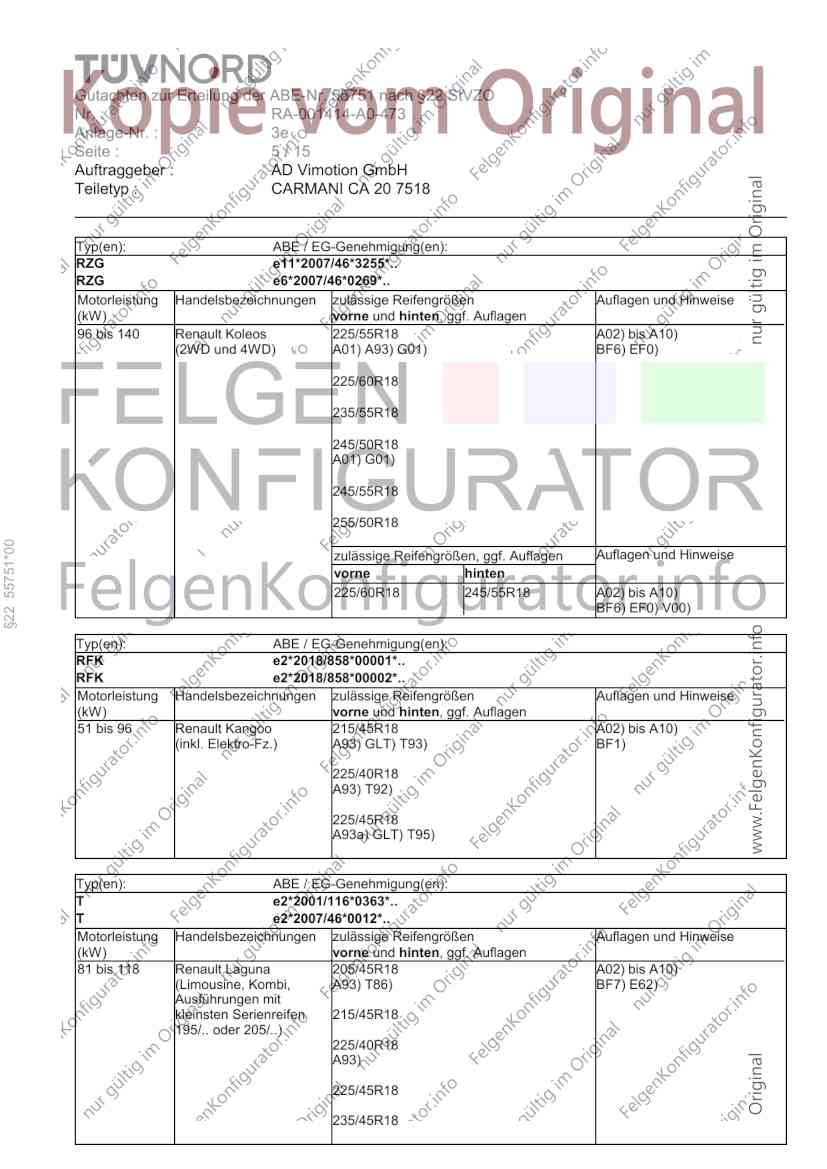

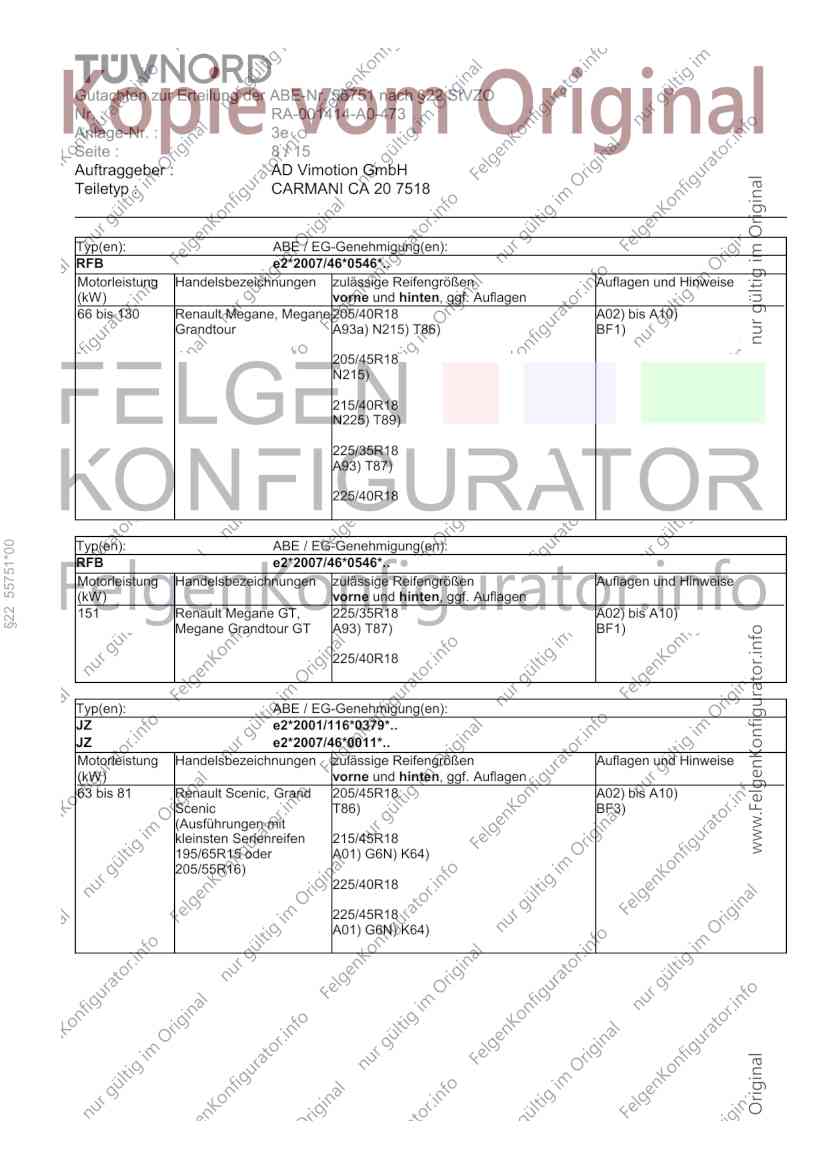

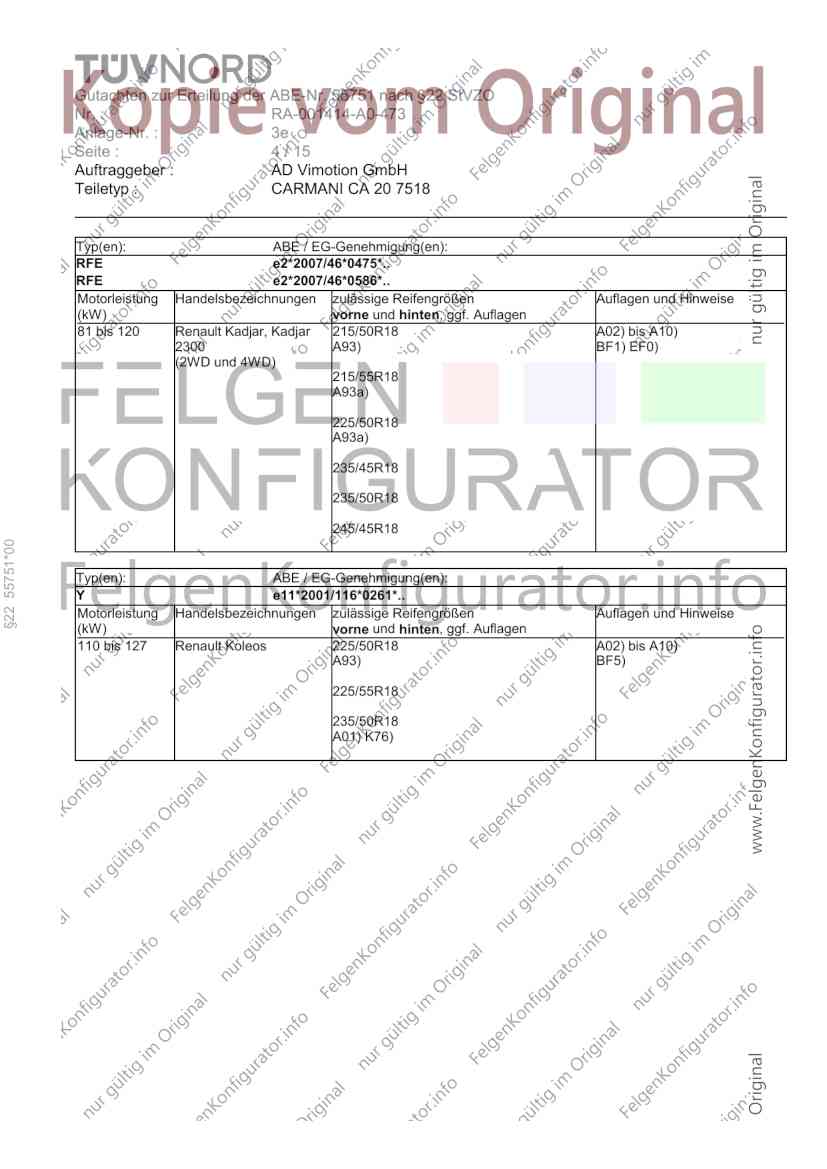

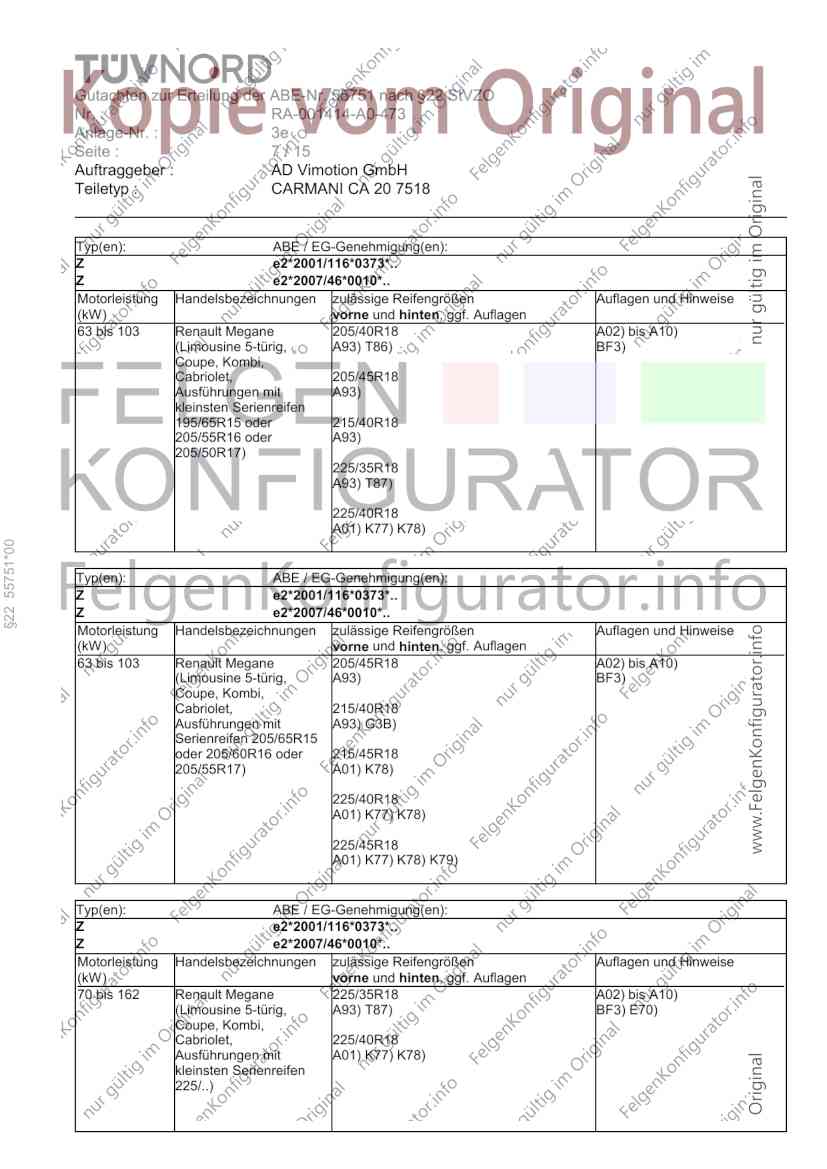

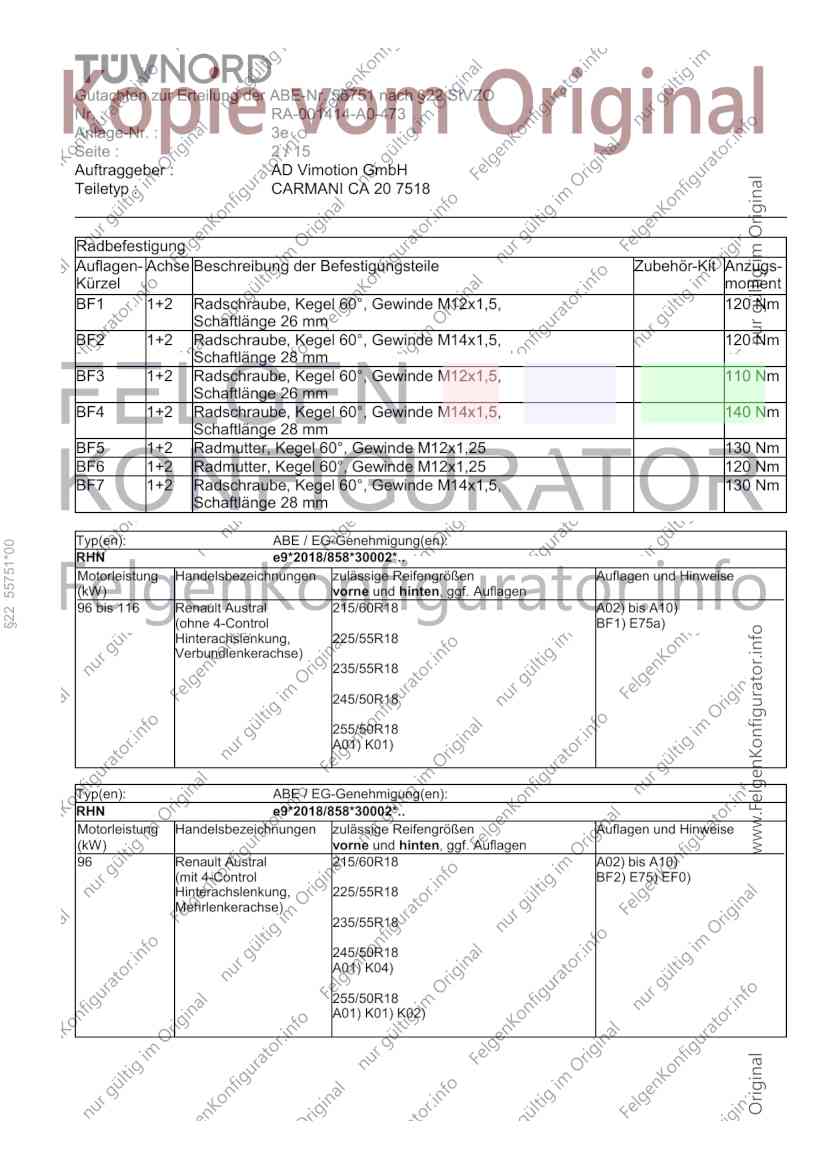

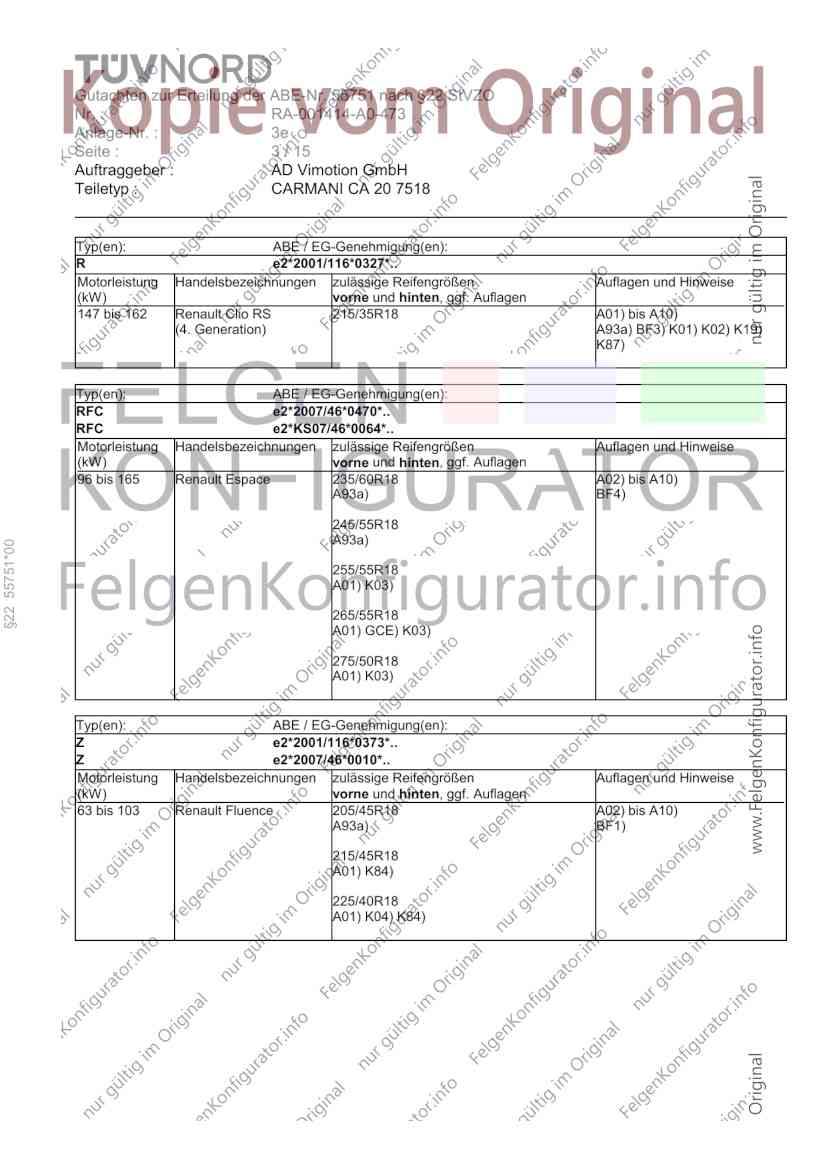

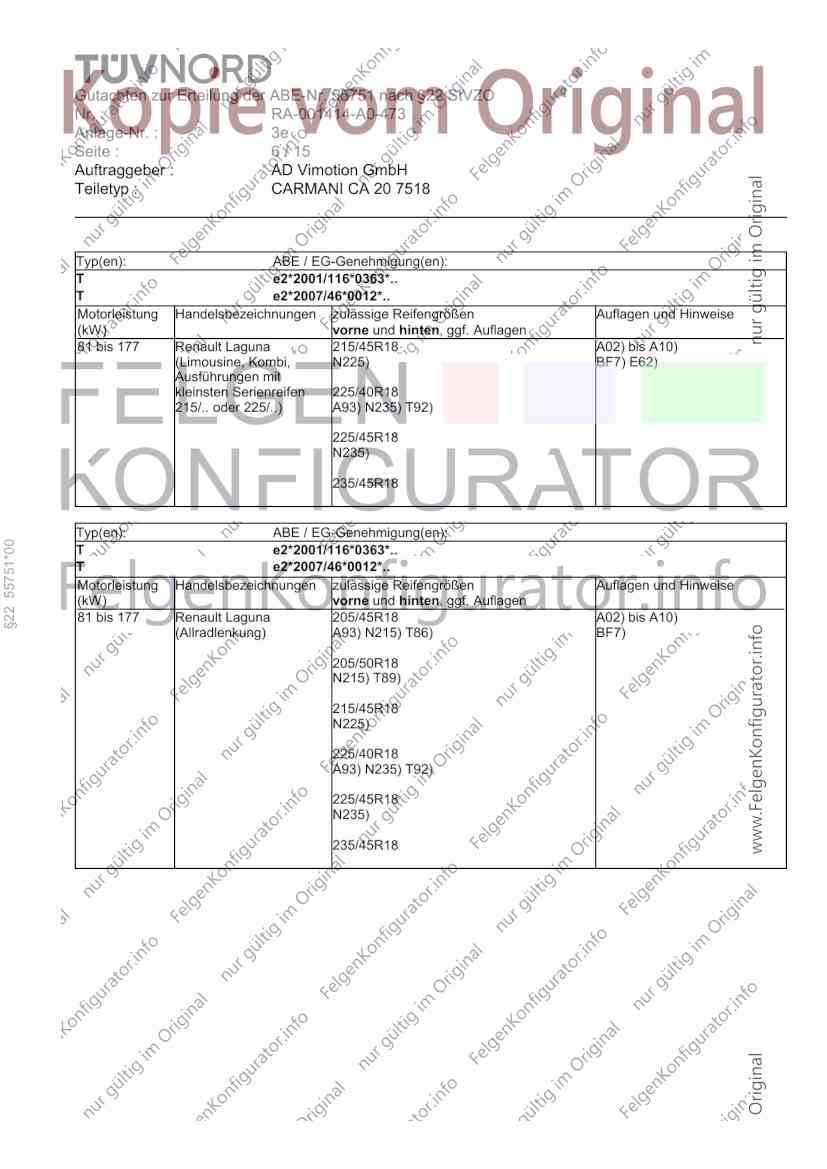

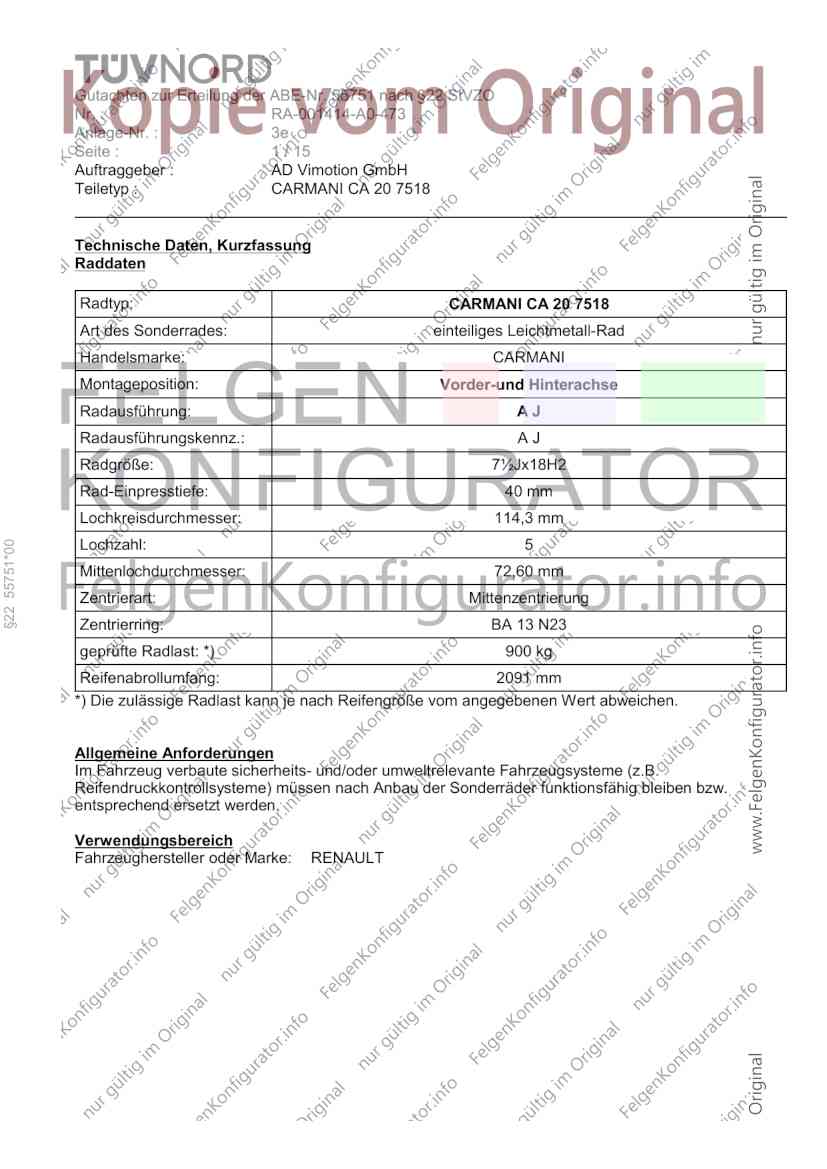

Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 3e
Seite : 1 / 15
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Technische Daten, Kurzfassung
Raddaten
Radtyp: CARMANI CA 20 7518
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: CARMANI
Montageposition: Vorder-und Hinterachse
Radausführung: AJ
Radausführungskennz.: AJ
Radgröße: 7½Jx18H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
§22 55751*00
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: BA 13 N23
geprüfte Radlast: *) 900 kg
Reifenabrollumfang: 2091 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: RENAULT
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 3e
Seite : 2 / 15
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M12x1,5, 120 Nm
Schaftlänge 26 mm
BF2 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 120 Nm
Schaftlänge 28 mm
BF3 1+2 Radschraube, Kegel 60°, Gewinde M12x1,5, 110 Nm
Schaftlänge 26 mm
BF4 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 140 Nm
Schaftlänge 28 mm
BF5 1+2 Radmutter, Kegel 60°, Gewinde M12x1,25 130 Nm
BF6 1+2 Radmutter, Kegel 60°, Gewinde M12x1,25 120 Nm
BF7 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 130 Nm
Schaftlänge 28 mm
Typ(en): ABE / EG-Genehmigung(en):
§22 55751*00
RHN e9*2018/858*30002*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 116 Renault Austral 215/60R18 A02) bis A10)
(ohne 4-Control BF1) E75a)
Hinterachslenkung, 225/55R18
Verbundlenkerachse)
235/55R18
245/50R18
255/50R18
A01) K01)
Typ(en): ABE / EG-Genehmigung(en):
RHN e9*2018/858*30002*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 Renault Austral 215/60R18 A02) bis A10)
(mit 4-Control BF2) E75) EF0)
Hinterachslenkung, 225/55R18
Mehrlenkerachse)
235/55R18
245/50R18
A01) K04)
255/50R18
A01) K01) K02)
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 3e
Seite : 3 / 15
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
R e2*2001/116*0327*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 bis 162 Renault Clio RS 215/35R18 A01) bis A10)
(4. Generation) A93a) BF3) K01) K02) K19)
K87)
Typ(en): ABE / EG-Genehmigung(en):
RFC e2*2007/46*0470*..
RFC e2*KS07/46*0064*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 165 Renault Espace 235/60R18 A02) bis A10)
A93a) BF4)
245/55R18
A93a)
§22 55751*00
255/55R18
A01) K03)
265/55R18
A01) GCE) K03)
275/50R18
A01) K03)
Typ(en): ABE / EG-Genehmigung(en):
Z e2*2001/116*0373*..
Z e2*2007/46*0010*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 103 Renault Fluence 205/45R18 A02) bis A10)
A93a) BF1)
215/45R18
A01) K84)
225/40R18
A01) K04) K84)
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 3e
Seite : 4 / 15
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
RFE e2*2007/46*0475*..
RFE e2*2007/46*0586*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 120 Renault Kadjar, Kadjar 215/50R18 A02) bis A10)
2300 A93) BF1) EF0)
(2WD und 4WD)
215/55R18
A93a)
225/50R18
A93a)
235/45R18
235/50R18
245/45R18
§22 55751*00
Typ(en): ABE / EG-Genehmigung(en):
Y e11*2001/116*0261*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 127 Renault Koleos 225/50R18 A02) bis A10)
A93) BF5)
225/55R18
235/50R18
A01) K76)
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 3e
Seite : 5 / 15
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
RZG e11*2007/46*3255*..
RZG e6*2007/46*0269*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 140 Renault Koleos 225/55R18 A02) bis A10)
(2WD und 4WD) A01) A93) G01) BF6) EF0)
225/60R18
235/55R18
245/50R18
A01) G01)
245/55R18
255/50R18
§22 55751*00
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/60R18 245/55R18 A02) bis A10)
BF6) EF0) V00)
Typ(en): ABE / EG-Genehmigung(en):
RFK e2*2018/858*00001*..
RFK e2*2018/858*00002*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 96 Renault Kangoo 215/45R18 A02) bis A10)
(inkl. Elektro-Fz.) A93) GLT) T93) BF1)
225/40R18
A93) T92)
225/45R18
A93a) GLT) T95)
Typ(en): ABE / EG-Genehmigung(en):
T e2*2001/116*0363*..
T e2*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 118 Renault Laguna 205/45R18 A02) bis A10)
(Limousine, Kombi, A93) T86) BF7) E62)
Ausführungen mit
kleinsten Serienreifen 215/45R18
195/.. oder 205/..)
225/40R18
A93)
225/45R18
235/45R18
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 3e
Seite : 6 / 15
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
T e2*2001/116*0363*..
T e2*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 177 Renault Laguna 215/45R18 A02) bis A10)
(Limousine, Kombi, N225) BF7) E62)
Ausführungen mit
kleinsten Serienreifen 225/40R18
215/.. oder 225/..) A93) N235) T92)
225/45R18
N235)
235/45R18
Typ(en): ABE / EG-Genehmigung(en):
§22 55751*00
T e2*2001/116*0363*..
T e2*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 177 Renault Laguna 205/45R18 A02) bis A10)
(Allradlenkung) A93) N215) T86) BF7)
205/50R18
N215) T89)
215/45R18
N225)
225/40R18
A93) N235) T92)
225/45R18
N235)
235/45R18
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 3e
Seite : 7 / 15
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
Z e2*2001/116*0373*..
Z e2*2007/46*0010*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 103 Renault Megane 205/40R18 A02) bis A10)
(Limousine 5-türig, A93) T86) BF3)
Coupe, Kombi,
Cabriolet, 205/45R18
Ausführungen mit A93)
kleinsten Serienreifen
195/65R15 oder 215/40R18
205/55R16 oder A93)
205/50R17)
225/35R18
A93) T87)
225/40R18
A01) K77) K78)
§22 55751*00
Typ(en): ABE / EG-Genehmigung(en):
Z e2*2001/116*0373*..
Z e2*2007/46*0010*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 103 Renault Megane 205/45R18 A02) bis A10)
(Limousine 5-türig, A93) BF3)
Coupe, Kombi,
Cabriolet, 215/40R18
Ausführungen mit A93) G3B)
Serienreifen 205/65R15
oder 205/60R16 oder 215/45R18
205/55R17) A01) K78)
225/40R18
A01) K77) K78)
225/45R18
A01) K77) K78) K79)
Typ(en): ABE / EG-Genehmigung(en):
Z e2*2001/116*0373*..
Z e2*2007/46*0010*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 162 Renault Megane 225/35R18 A02) bis A10)
(Limousine 5-türig, A93) T87) BF3) E70)
Coupe, Kombi,
Cabriolet, 225/40R18
Ausführungen mit A01) K77) K78)
kleinsten Serienreifen
225/..)
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 3e
Seite : 8 / 15
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
RFB e2*2007/46*0546*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 130 Renault Megane, Megane 205/40R18 A02) bis A10)
Grandtour A93a) N215) T86) BF1)
205/45R18
N215)
215/40R18
N225) T89)
225/35R18
A93) T87)
225/40R18
§22 55751*00
Typ(en): ABE / EG-Genehmigung(en):
RFB e2*2007/46*0546*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
151 Renault Megane GT, 225/35R18 A02) bis A10)
Megane Grandtour GT A93) T87) BF1)
225/40R18
Typ(en): ABE / EG-Genehmigung(en):
JZ e2*2001/116*0379*..
JZ e2*2007/46*0011*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 81 Renault Scenic, Grand 205/45R18 A02) bis A10)
Scenic T86) BF3)
(Ausführungen mit
kleinsten Serienreifen 215/45R18
195/65R15 oder A01) G6N) K64)
205/55R16)
225/40R18
225/45R18
A01) G6N) K64)

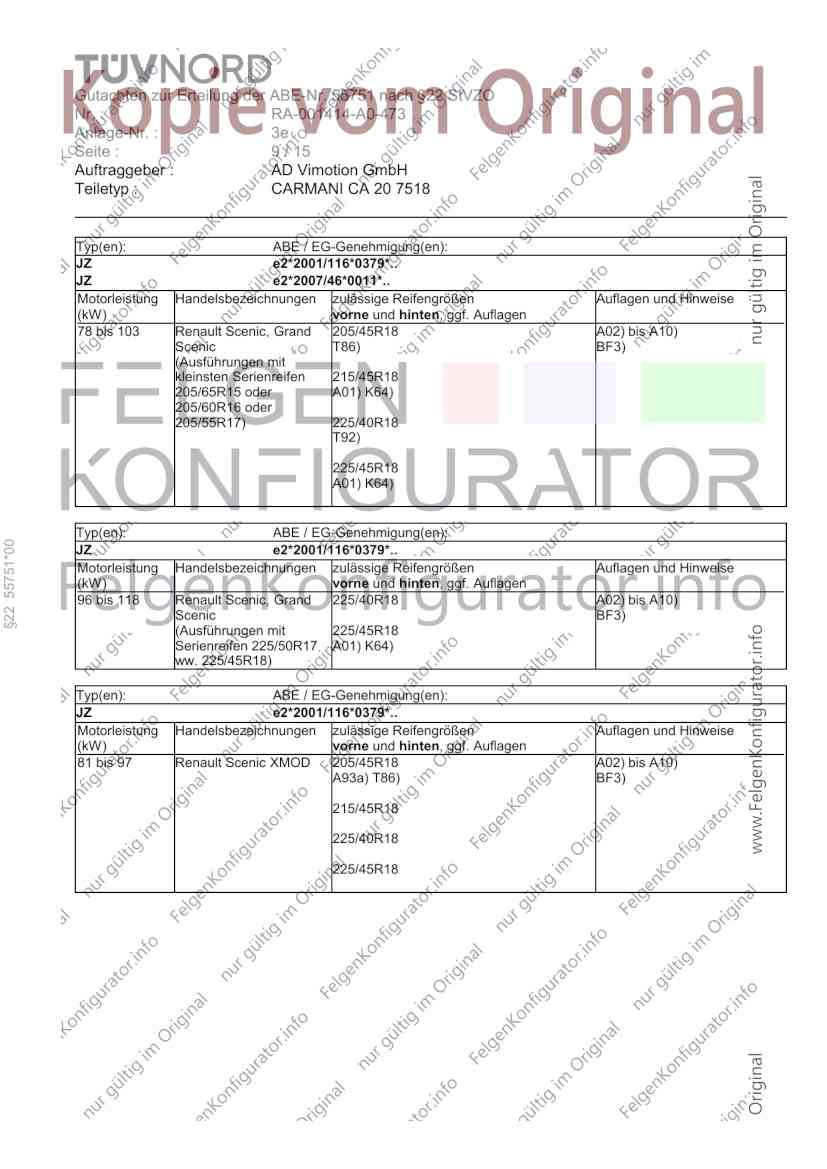

Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 3e
Seite : 9 / 15
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
JZ e2*2001/116*0379*..
JZ e2*2007/46*0011*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
78 bis 103 Renault Scenic, Grand 205/45R18 A02) bis A10)
Scenic T86) BF3)
(Ausführungen mit
kleinsten Serienreifen 215/45R18
205/65R15 oder A01) K64)
205/60R16 oder
205/55R17) 225/40R18
T92)
225/45R18
A01) K64)
Typ(en): ABE / EG-Genehmigung(en):
§22 55751*00
JZ e2*2001/116*0379*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 118 Renault Scenic, Grand 225/40R18 A02) bis A10)
Scenic BF3)
(Ausführungen mit 225/45R18
Serienreifen 225/50R17 A01) K64)
ww. 225/45R18)
Typ(en): ABE / EG-Genehmigung(en):
JZ e2*2001/116*0379*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 97 Renault Scenic XMOD 205/45R18 A02) bis A10)
A93a) T86) BF3)
215/45R18
225/40R18
225/45R18

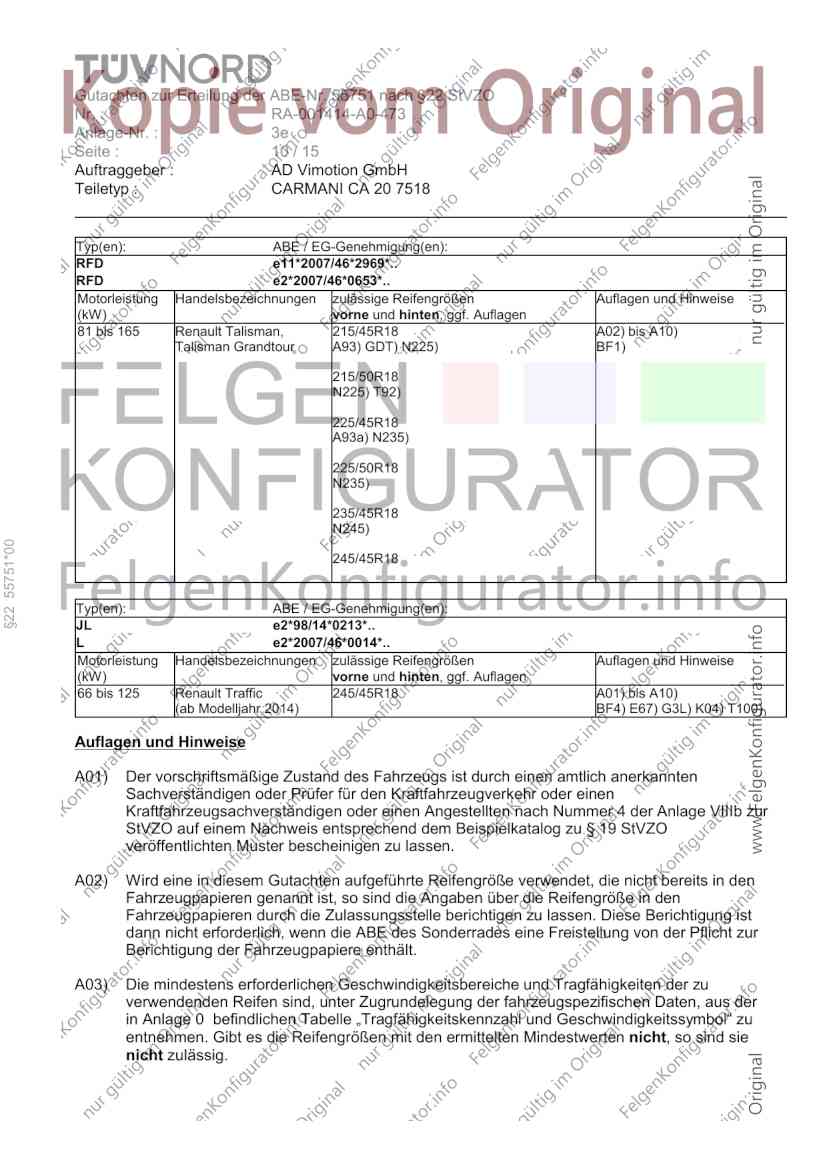

Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 3e
Seite : 10 / 15
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
RFD e11*2007/46*2969*..
RFD e2*2007/46*0653*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 165 Renault Talisman, 215/45R18 A02) bis A10)
Talisman Grandtour A93) GDT) N225) BF1)
215/50R18
N225) T92)
225/45R18
A93a) N235)
225/50R18
N235)
235/45R18
N245)
§22 55751*00
245/45R18
Typ(en): ABE / EG-Genehmigung(en):
JL e2*98/14*0213*..
L e2*2007/46*0014*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 Renault Traffic 245/45R18 A01) bis A10)
(ab Modelljahr 2014) BF4) E67) G3L) K04) T100)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 3e
Seite : 11 / 15
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518

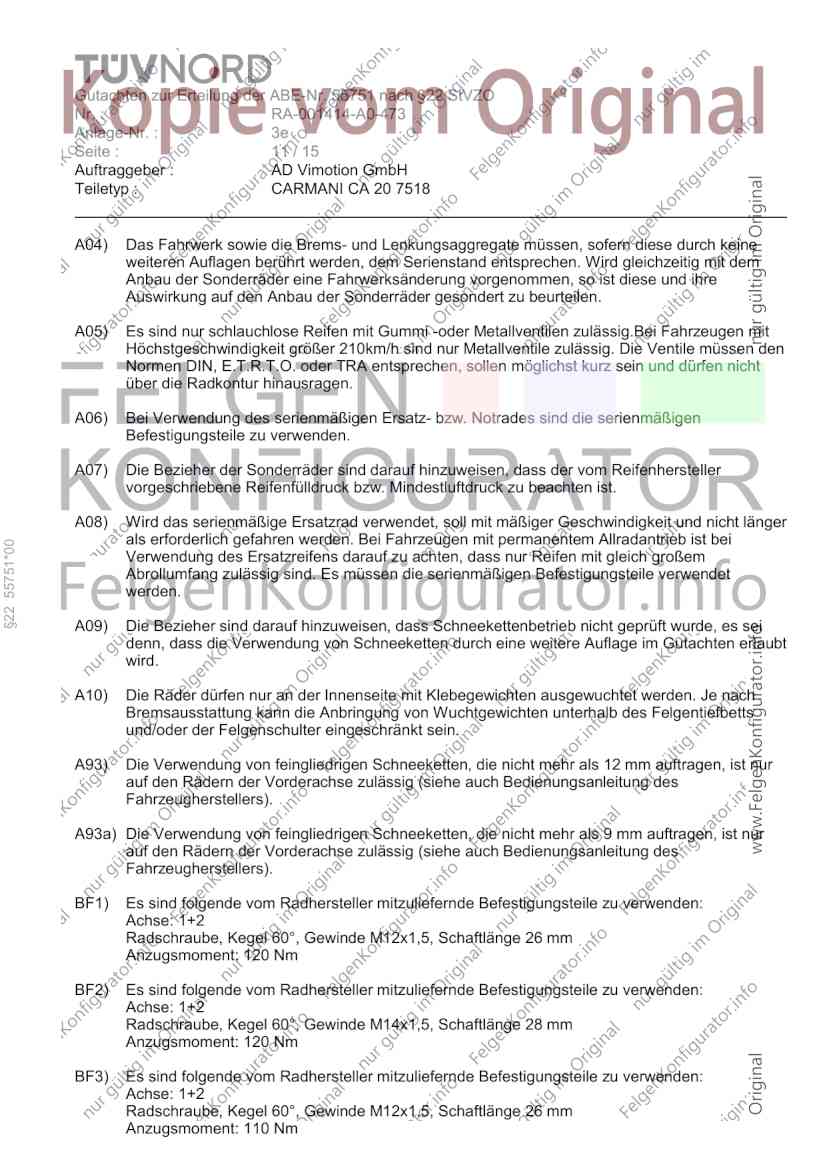

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
§22 55751*00
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 26 mm
Anzugsmoment: 120 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28 mm
Anzugsmoment: 120 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 26 mm
Anzugsmoment: 110 Nm
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 3e
Seite : 12 / 15
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518

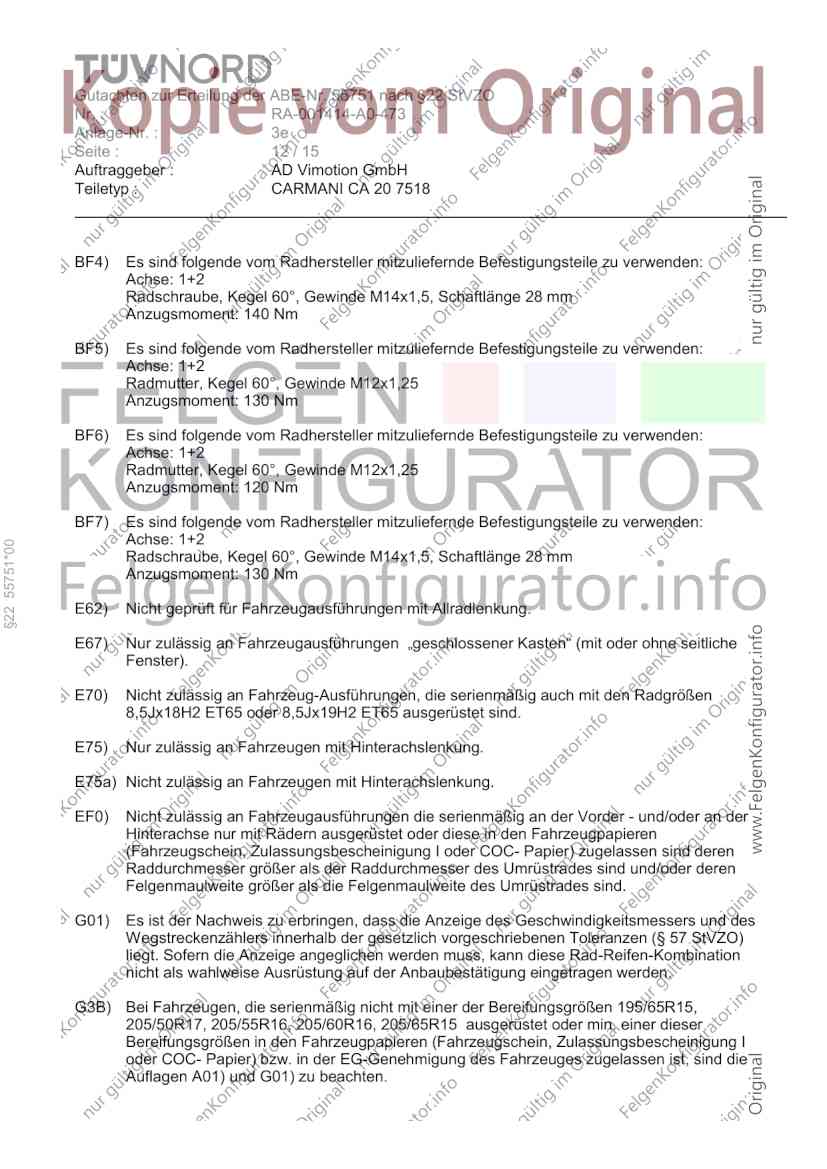

BF4) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28 mm
Anzugsmoment: 140 Nm
BF5) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,25
Anzugsmoment: 130 Nm
BF6) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,25
Anzugsmoment: 120 Nm
BF7) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
§22 55751*00
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28 mm
Anzugsmoment: 130 Nm
E62) Nicht geprüft für Fahrzeugausführungen mit Allradlenkung.
E67) Nur zulässig an Fahrzeugausführungen „geschlossener Kasten“ (mit oder ohne seitliche
Fenster).
E70) Nicht zulässig an Fahrzeug-Ausführungen, die serienmäßig auch mit den Radgrößen
8,5Jx18H2 ET65 oder 8,5Jx19H2 ET65 ausgerüstet sind.
E75) Nur zulässig an Fahrzeugen mit Hinterachslenkung.
E75a) Nicht zulässig an Fahrzeugen mit Hinterachslenkung.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren
Raddurchmesser größer als der Raddurchmesser des Umrüstrades sind und/oder deren
Felgenmaulweite größer als die Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G3B) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
205/50R17, 205/55R16, 205/60R16, 205/65R15 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 3e
Seite : 13 / 15
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518

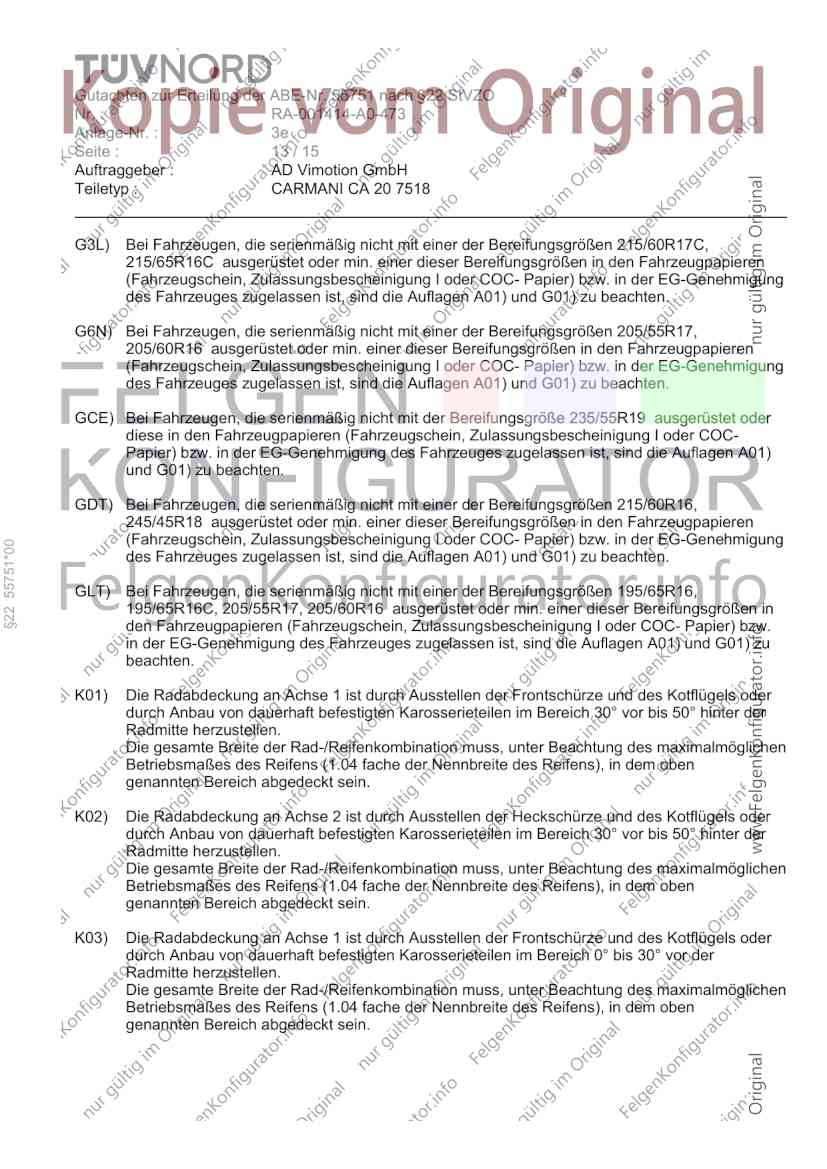

G3L) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/60R17C,
215/65R16C ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G6N) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/55R17,
205/60R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GCE) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/55R19 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GDT) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/60R16,
245/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
§22 55751*00
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GLT) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R16,
195/65R16C, 205/55R17, 205/60R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in
den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 3e
Seite : 14 / 15
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518

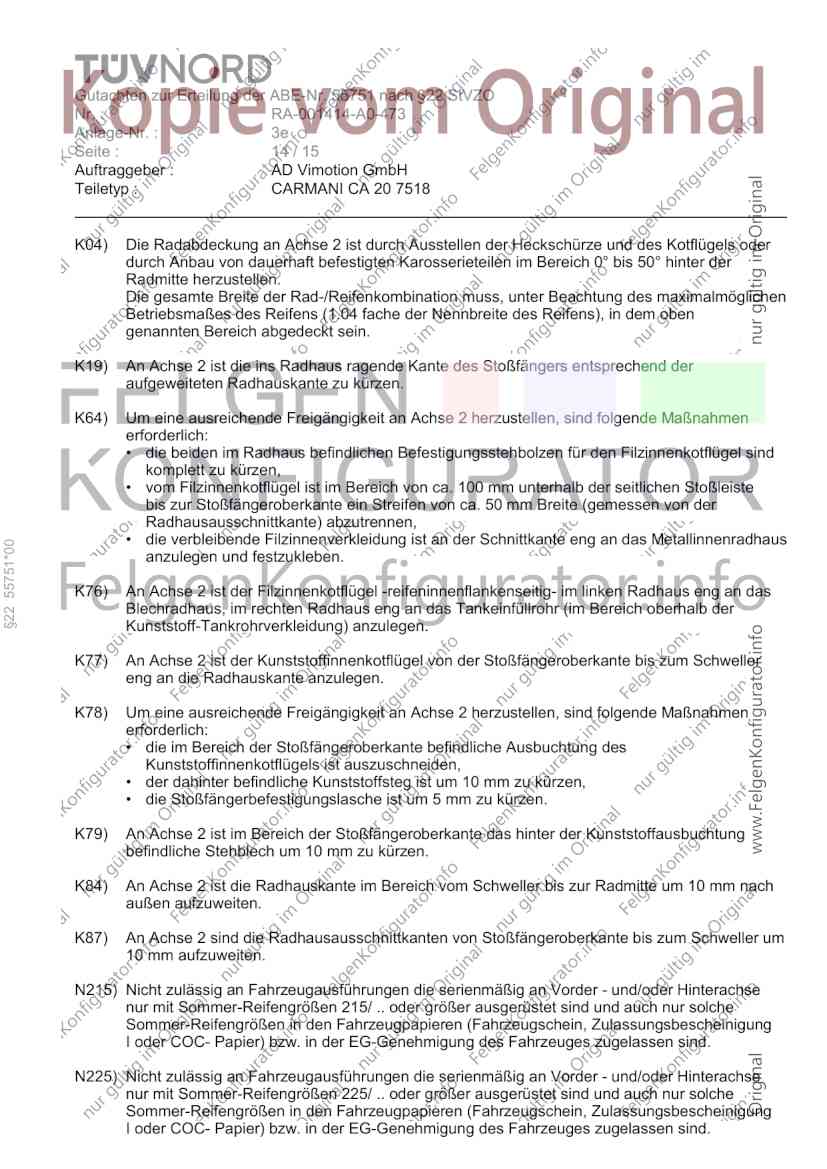

K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K19) An Achse 2 ist die ins Radhaus ragende Kante des Stoßfängers entsprechend der
aufgeweiteten Radhauskante zu kürzen.
K64) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die beiden im Radhaus befindlichen Befestigungsstehbolzen für den Filzinnenkotflügel sind
komplett zu kürzen,
• vom Filzinnenkotflügel ist im Bereich von ca. 100 mm unterhalb der seitlichen Stoßleiste
bis zur Stoßfängeroberkante ein Streifen von ca. 50 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen,
• die verbleibende Filzinnenverkleidung ist an der Schnittkante eng an das Metallinnenradhaus
§22 55751*00
anzulegen und festzukleben.
K76) An Achse 2 ist der Filzinnenkotflügel -reifeninnenflankenseitig- im linken Radhaus eng an das
Blechradhaus, im rechten Radhaus eng an das Tankeinfüllrohr (im Bereich oberhalb der
Kunststoff-Tankrohrverkleidung) anzulegen.
K77) An Achse 2 ist der Kunststoffinnenkotflügel von der Stoßfängeroberkante bis zum Schweller
eng an die Radhauskante anzulegen.
K78) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die im Bereich der Stoßfängeroberkante befindliche Ausbuchtung des
Kunststoffinnenkotflügels ist auszuschneiden,
• der dahinter befindliche Kunststoffsteg ist um 10 mm zu kürzen,
• die Stoßfängerbefestigungslasche ist um 5 mm zu kürzen.
K79) An Achse 2 ist im Bereich der Stoßfängeroberkante das hinter der Kunststoffausbuchtung
befindliche Stehblech um 10 mm zu kürzen.
K84) An Achse 2 ist die Radhauskante im Bereich vom Schweller bis zur Radmitte um 10 mm nach
außen aufzuweiten.
K87) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum Schweller um
10 mm aufzuweiten.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.

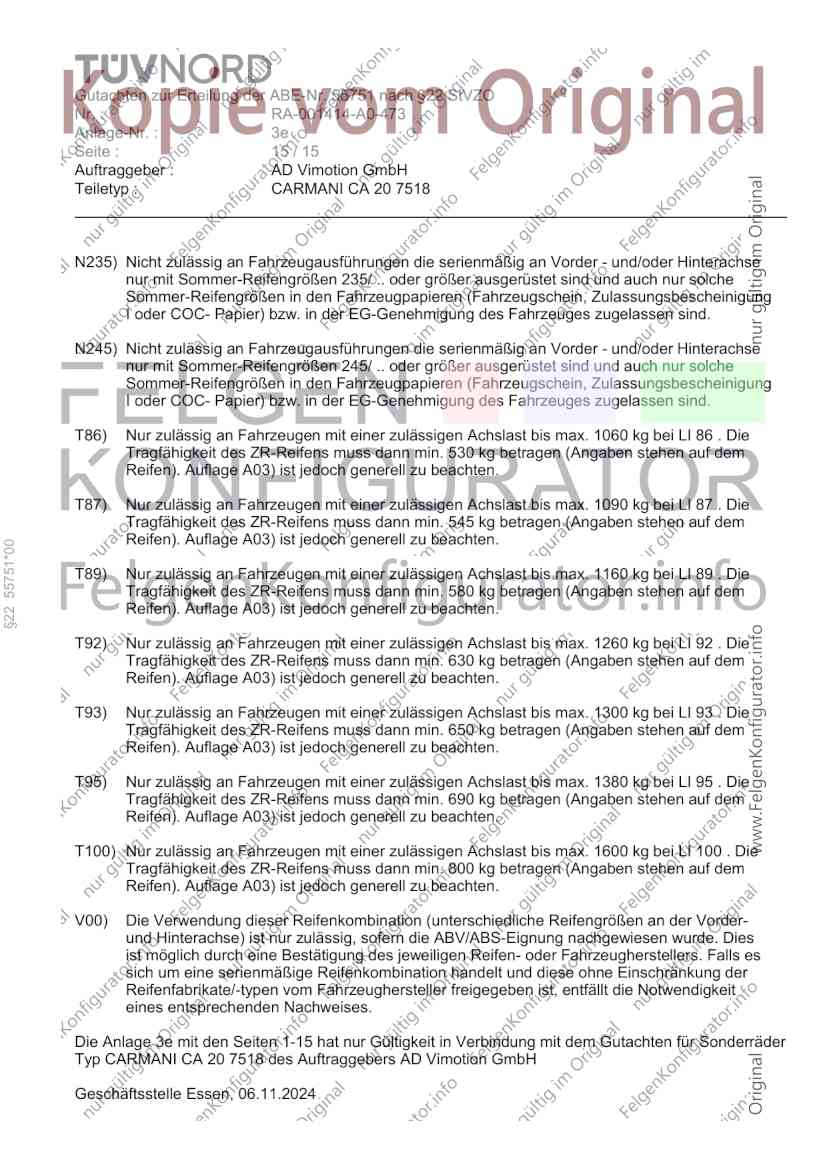

N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 3e
Seite : 15 / 15
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T86) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1060 kg bei LI 86 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 530 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T87) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1090 kg bei LI 87 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 545 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
§22 55751*00
T89) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1160 kg bei LI 89 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 580 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T100) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1600 kg bei LI 100 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 800 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage 3e mit den Seiten 1-15 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ CARMANI CA 20 7518 des Auftraggebers AD Vimotion GmbH
Geschäftsstelle Essen, 06.11.2024
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 55751*00
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:23.10.2024
