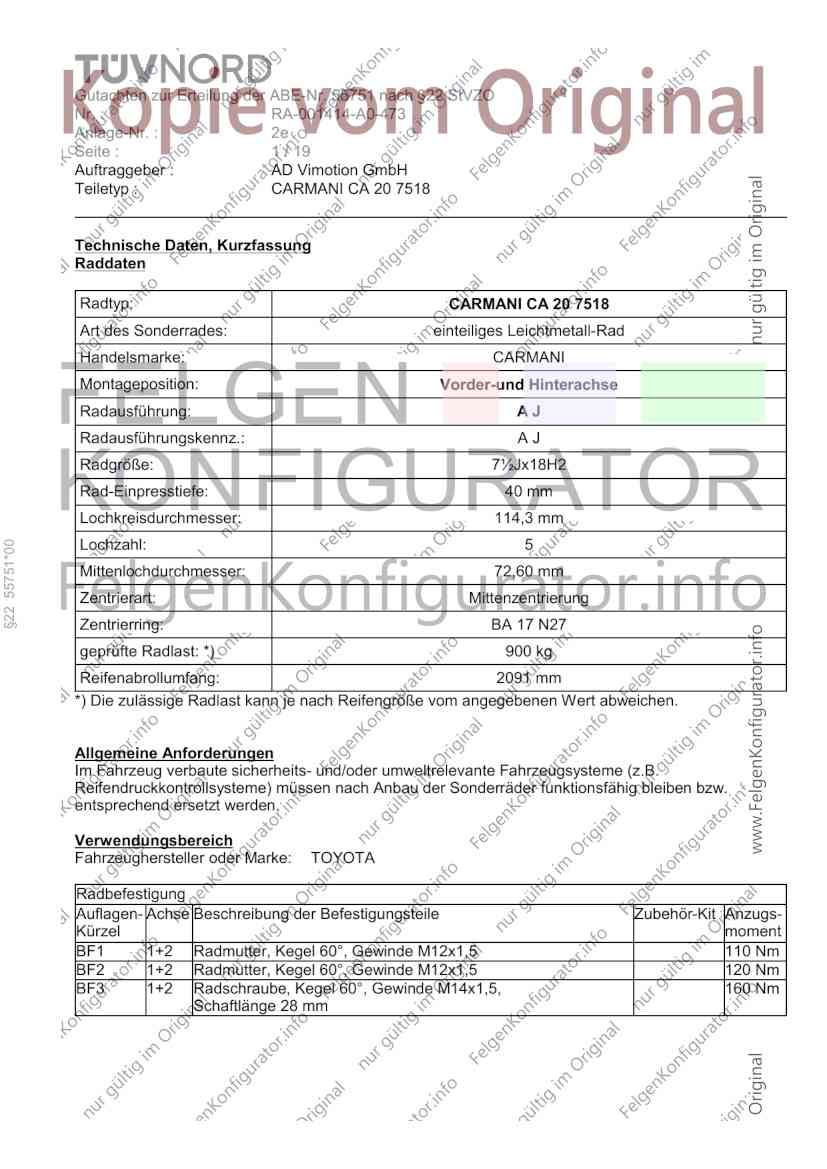

Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 2e
Seite : 1 / 19
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Technische Daten, Kurzfassung
Raddaten
Radtyp: CARMANI CA 20 7518
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: CARMANI
Montageposition: Vorder-und Hinterachse
Radausführung: AJ
Radausführungskennz.: AJ
Radgröße: 7½Jx18H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
§22 55751*00
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: BA 17 N27
geprüfte Radlast: *) 900 kg
Reifenabrollumfang: 2091 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: TOYOTA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 110 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 120 Nm
BF3 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 160 Nm
Schaftlänge 28 mm

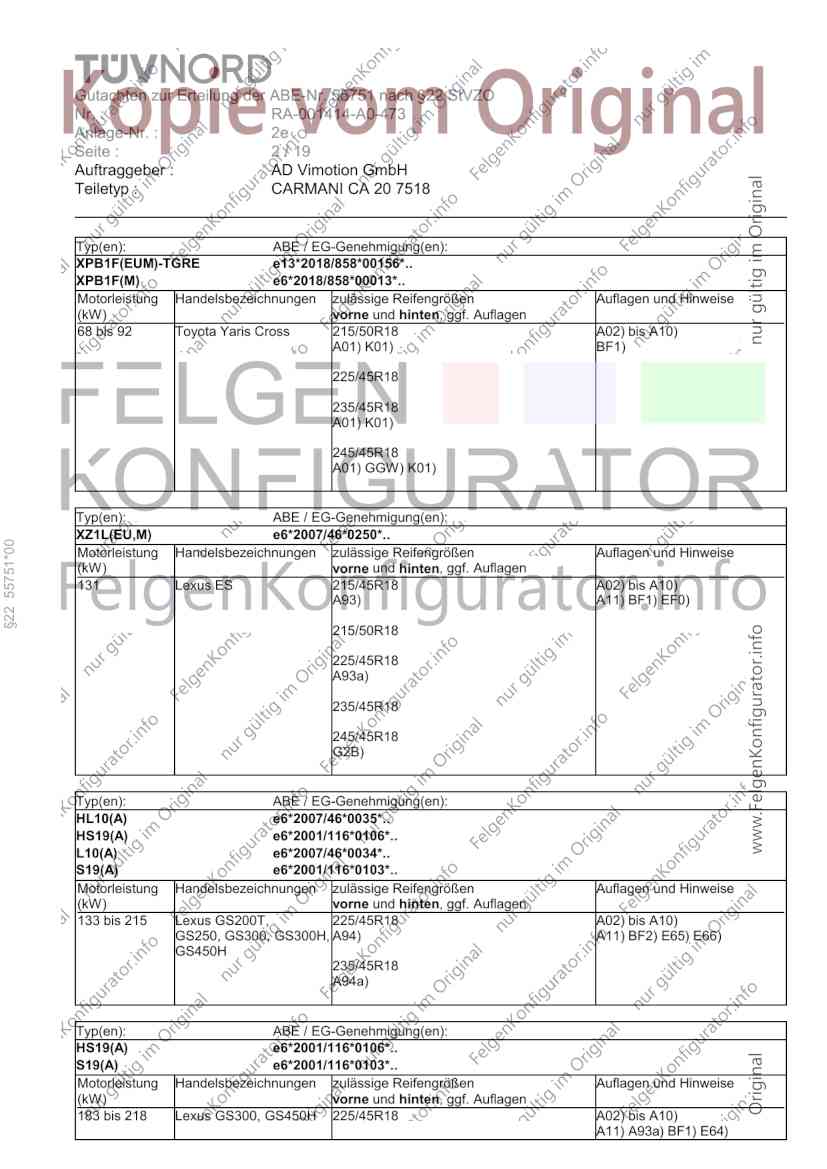

Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 2e
Seite : 2 / 19
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
XPB1F(EUM)-TGRE e13*2018/858*00156*..
XPB1F(M) e6*2018/858*00013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
68 bis 92 Toyota Yaris Cross 215/50R18 A02) bis A10)
A01) K01) BF1)
225/45R18
235/45R18
A01) K01)
245/45R18
A01) GGW) K01)
Typ(en): ABE / EG-Genehmigung(en):
XZ1L(EU,M) e6*2007/46*0250*..
§22 55751*00
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
131 Lexus ES 215/45R18 A02) bis A10)
A93) A11) BF1) EF0)
215/50R18
225/45R18
A93a)
235/45R18
245/45R18
G2B)
Typ(en): ABE / EG-Genehmigung(en):
HL10(A) e6*2007/46*0035*..
HS19(A) e6*2001/116*0106*..
L10(A) e6*2007/46*0034*..
S19(A) e6*2001/116*0103*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
133 bis 215 Lexus GS200T, 225/45R18 A02) bis A10)
GS250, GS300, GS300H, A94) A11) BF2) E65) E66)
GS450H
235/45R18
A94a)
Typ(en): ABE / EG-Genehmigung(en):
HS19(A) e6*2001/116*0106*..
S19(A) e6*2001/116*0103*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
183 bis 218 Lexus GS300, GS450H 225/45R18 A02) bis A10)
A11) A93a) BF1) E64)
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 2e
Seite : 3 / 19
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
XE2(A) e11*2001/116*0206*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 153 Lexus IS200D, IS220D, 215/40R18 A02) bis A10)
IS250, IS250C BF1) E68) EF0)
(Stufenheck, Cabrio) 225/40R18
Typ(en): ABE / EG-Genehmigung(en):
XE2(A) e11*2001/116*0206*..
XE2(A) e6*2007/46*0346*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
133 bis 180 Lexus IS200T, IS250, 225/40R18 A02) bis A10)
IS300H A11) BF1) E69) EF0)
(Nur zulässig an
Fahrzeugen ab EG-
§22 55751*00
Nummer
e11*2001/116*0206*10
bzw. EG-Nummer:
e6*2007/46*0346*00)
Typ(en): ABE / EG-Genehmigung(en):
AZ1 e6*2007/46*0111*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
114 bis 175 Lexus NX200t, NX300, 225/55R18 A02) bis A10)
NX300h N235) BF1)
225/55R18 M+S
235/55R18
Typ(en): ABE / EG-Genehmigung(en):
XC1 (EU, M) e11*2007/46*2883*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
133 bis 180 Lexus RC200T, 225/45R18 A02) bis A10)
RC300, RC300H A11) A94) BF2) EF0)
235/45R18
G2C)
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 2e

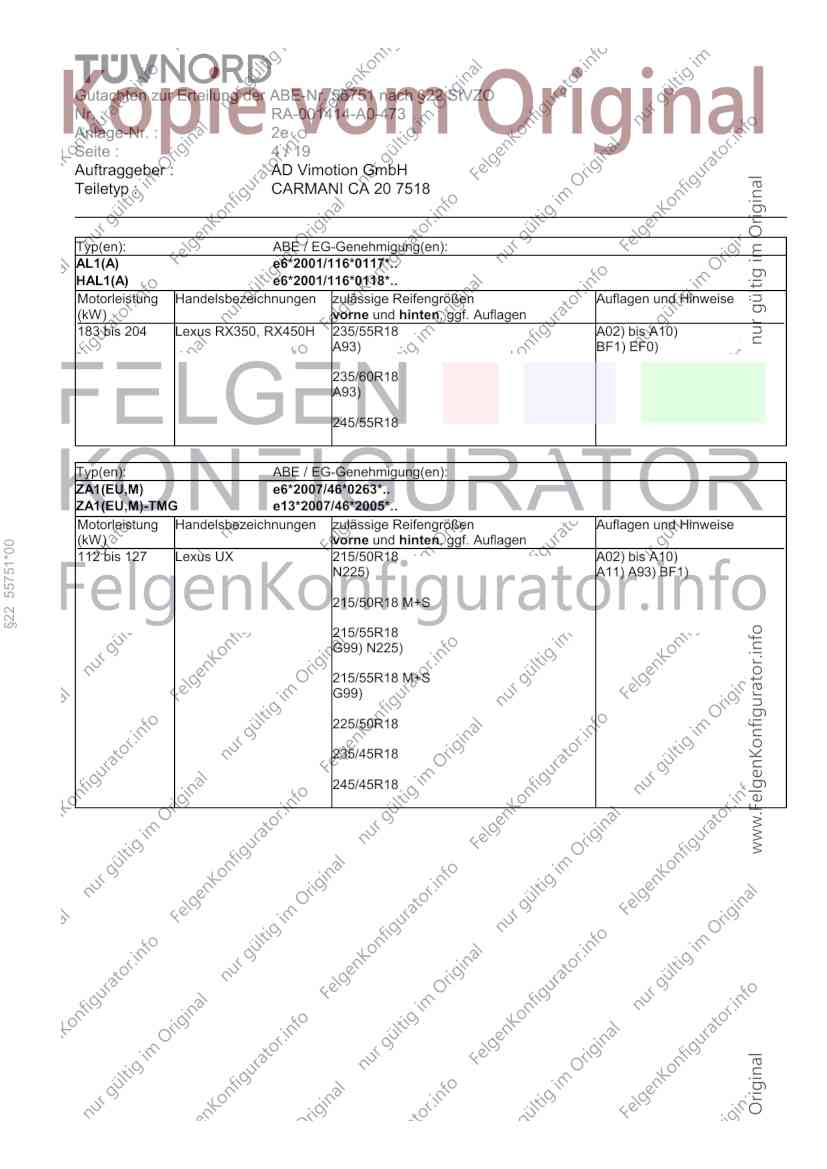

Seite : 4 / 19
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
AL1(A) e6*2001/116*0117*..
HAL1(A) e6*2001/116*0118*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
183 bis 204 Lexus RX350, RX450H 235/55R18 A02) bis A10)
A93) BF1) EF0)
235/60R18
A93)
245/55R18
Typ(en): ABE / EG-Genehmigung(en):
ZA1(EU,M) e6*2007/46*0263*..
ZA1(EU,M)-TMG e13*2007/46*2005*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
§22 55751*00
112 bis 127 Lexus UX 215/50R18 A02) bis A10)
N225) A11) A93) BF1)
215/50R18 M+S
215/55R18
G99) N225)
215/55R18 M+S
G99)
225/50R18
235/45R18
245/45R18
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 2e

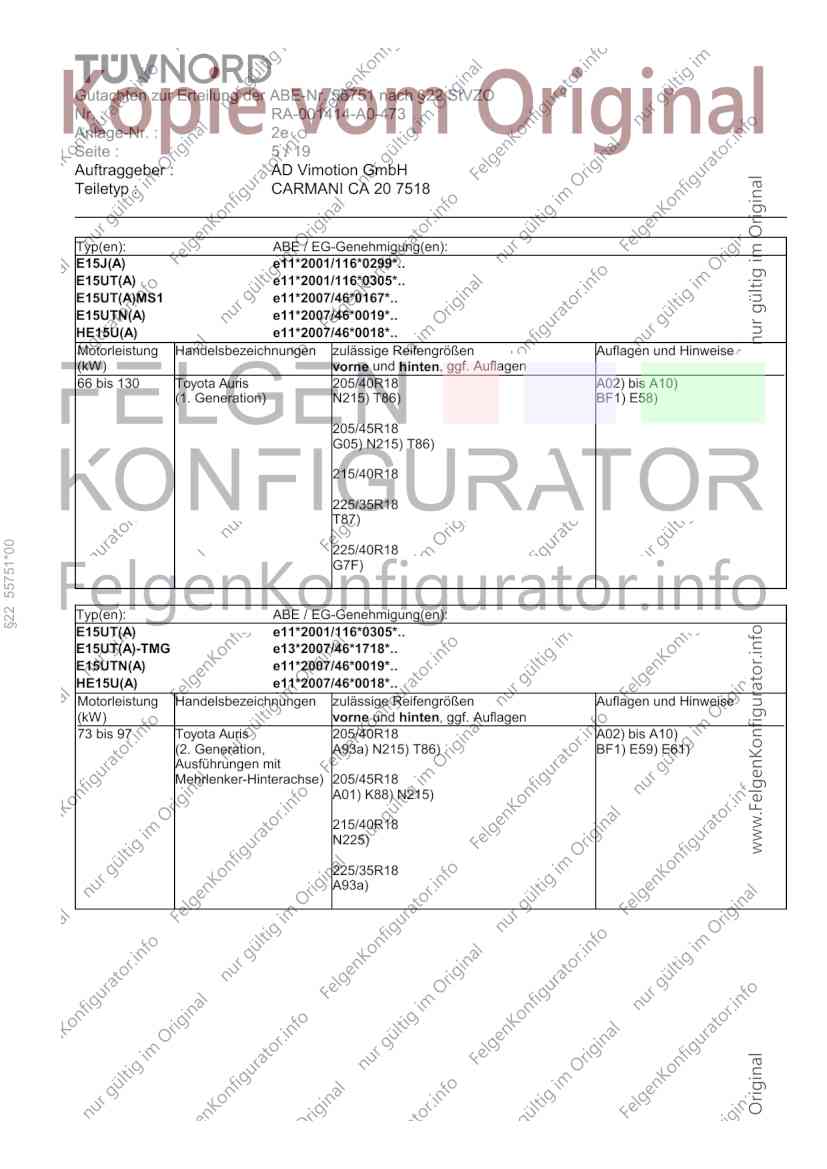

Seite : 5 / 19
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
E15J(A) e11*2001/116*0299*..
E15UT(A) e11*2001/116*0305*..
E15UT(A)MS1 e11*2007/46*0167*..
E15UTN(A) e11*2007/46*0019*..
HE15U(A) e11*2007/46*0018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 130 Toyota Auris 205/40R18 A02) bis A10)
(1. Generation) N215) T86) BF1) E58)
205/45R18
G05) N215) T86)
215/40R18
225/35R18
T87)
§22 55751*00
225/40R18
G7F)
Typ(en): ABE / EG-Genehmigung(en):
E15UT(A) e11*2001/116*0305*..
E15UT(A)-TMG e13*2007/46*1718*..
E15UTN(A) e11*2007/46*0019*..
HE15U(A) e11*2007/46*0018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 bis 97 Toyota Auris 205/40R18 A02) bis A10)
(2. Generation, A93a) N215) T86) BF1) E59) E61)
Ausführungen mit
Mehrlenker-Hinterachse) 205/45R18
A01) K88) N215)
215/40R18
N225)
225/35R18
A93a)
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 2e
Seite : 6 / 19
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
E15UT(A) e11*2001/116*0305*..
E15UT(A)-TMG e13*2007/46*1718*..
E15UTN(A) e11*2007/46*0019*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 73 Toyota Auris 205/40R18 A02) bis A10)
(2. Generation, A93a) N215) BF1) E59) E60)
Ausführungen mit
Verbundlenker- 205/45R18
Hinterachse) A01) K88) N215)
215/40R18
225/35R18
A01) A93a) K28)
Typ(en): ABE / EG-Genehmigung(en):
§22 55751*00
T25 e11*2001/116*0196*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 130 Toyota Avensis 215/40R18 A02) bis A10)
(Fahrzeuge vor Facelift BF1)
2006, ohne 225/40R18
Serienbereifung A01) K65) K66)
215/50R17)
Typ(en): ABE / EG-Genehmigung(en):
T25 e11*2001/116*0196*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 130 Toyota Avensis 215/40R18 A02) bis A10)
(Fahrzeuge ab Facelift BF1)
2006, mit Serienbereifung 225/40R18
215/50R17)
Typ(en): ABE / EG-Genehmigung(en):
T27 e11*2001/116*0331*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 130 Toyota Avensis 215/45R18 A02) bis A10)
(Limousine, Kombi) N225) BF1)
215/50R18
G0Z) N225)
225/40R18
G5V)
225/45R18
235/45R18
G0Z)

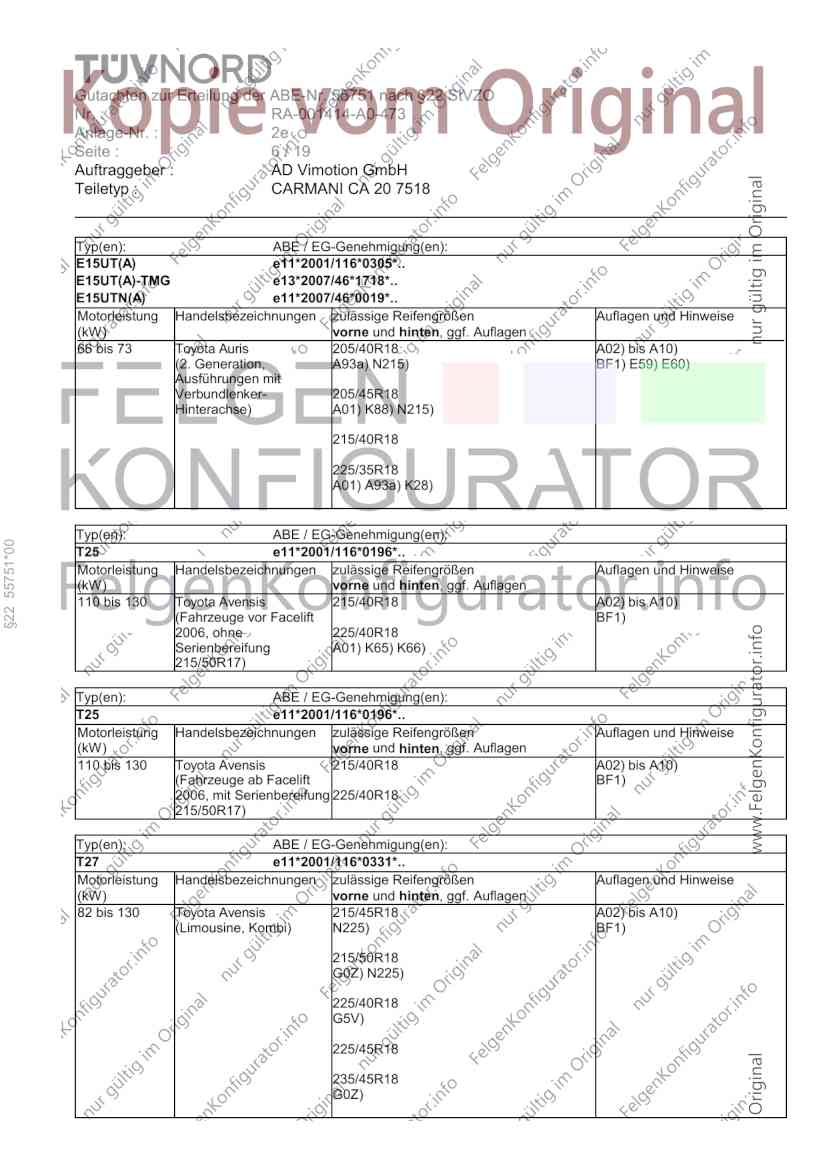

Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 2e

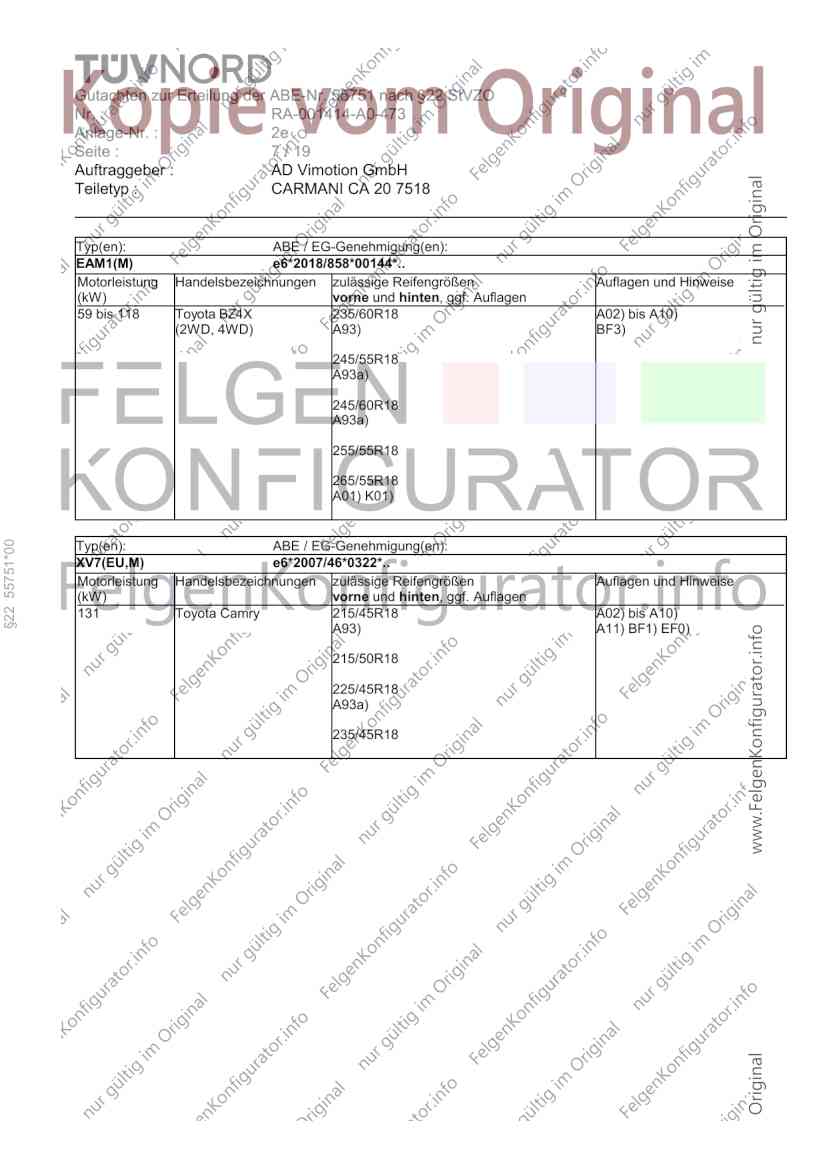

Seite : 7 / 19
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
EAM1(M) e6*2018/858*00144*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 118 Toyota BZ4X 235/60R18 A02) bis A10)
(2WD, 4WD) A93) BF3)
245/55R18
A93a)
245/60R18
A93a)
255/55R18
265/55R18
A01) K01)
§22 55751*00
Typ(en): ABE / EG-Genehmigung(en):
XV7(EU,M) e6*2007/46*0322*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
131 Toyota Camry 215/45R18 A02) bis A10)
A93) A11) BF1) EF0)
215/50R18
225/45R18
A93a)
235/45R18
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 2e

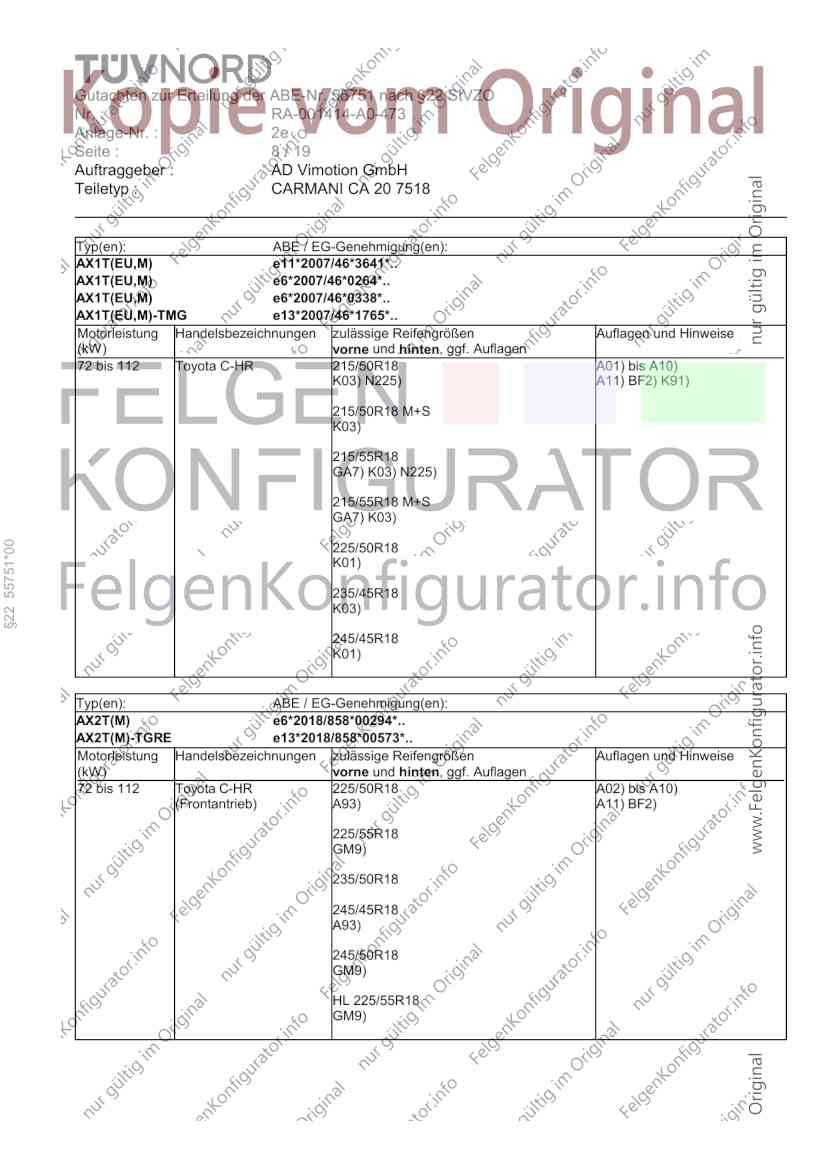

Seite : 8 / 19
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
AX1T(EU,M) e11*2007/46*3641*..
AX1T(EU,M) e6*2007/46*0264*..
AX1T(EU,M) e6*2007/46*0338*..
AX1T(EU,M)-TMG e13*2007/46*1765*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 bis 112 Toyota C-HR 215/50R18 A01) bis A10)
K03) N225) A11) BF2) K91)
215/50R18 M+S
K03)
215/55R18
GA7) K03) N225)
215/55R18 M+S
GA7) K03)
§22 55751*00
225/50R18
K01)
235/45R18
K03)
245/45R18
K01)
Typ(en): ABE / EG-Genehmigung(en):
AX2T(M) e6*2018/858*00294*..
AX2T(M)-TGRE e13*2018/858*00573*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 bis 112 Toyota C-HR 225/50R18 A02) bis A10)
(Frontantrieb) A93) A11) BF2)
225/55R18
GM9)
235/50R18
245/45R18
A93)
245/50R18
GM9)
HL 225/55R18
GM9)
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 2e

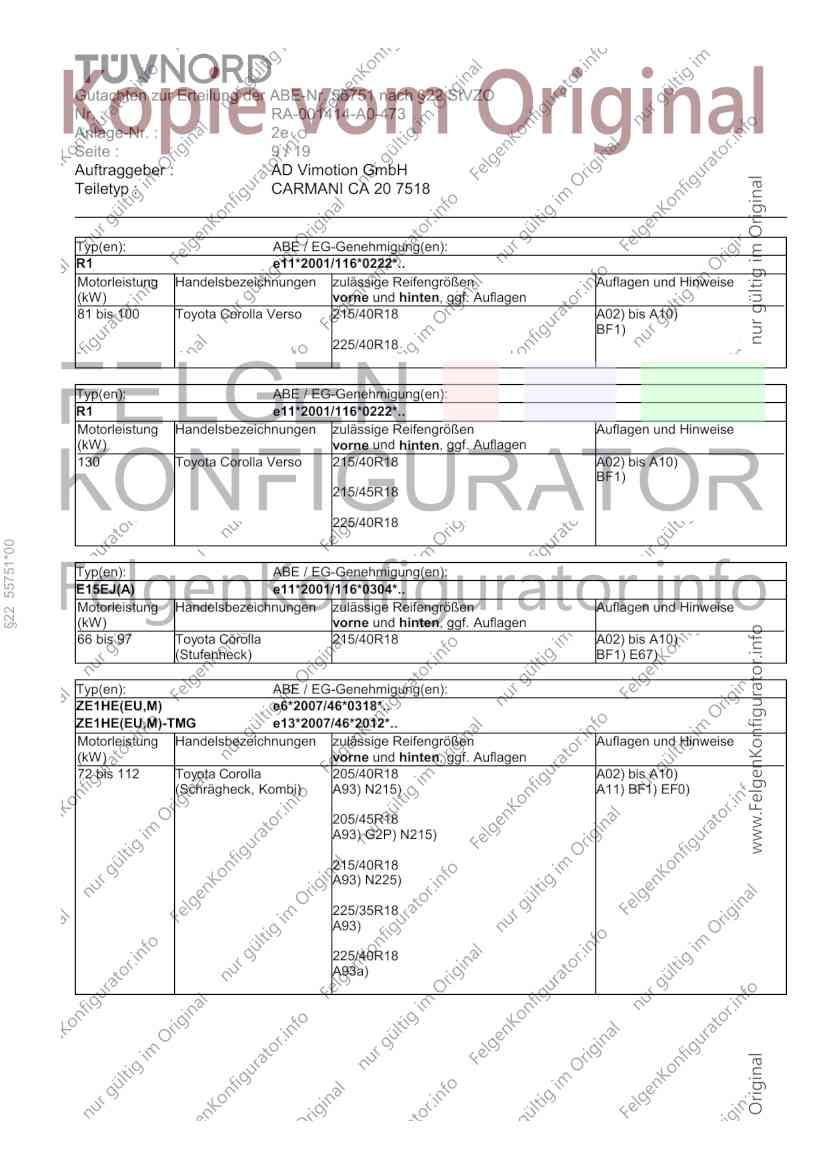

Seite : 9 / 19
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
R1 e11*2001/116*0222*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 100 Toyota Corolla Verso 215/40R18 A02) bis A10)
BF1)
225/40R18
Typ(en): ABE / EG-Genehmigung(en):
R1 e11*2001/116*0222*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
130 Toyota Corolla Verso 215/40R18 A02) bis A10)
BF1)
215/45R18
225/40R18
§22 55751*00
Typ(en): ABE / EG-Genehmigung(en):
E15EJ(A) e11*2001/116*0304*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 97 Toyota Corolla 215/40R18 A02) bis A10)
(Stufenheck) BF1) E67)
Typ(en): ABE / EG-Genehmigung(en):
ZE1HE(EU,M) e6*2007/46*0318*..
ZE1HE(EU,M)-TMG e13*2007/46*2012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 bis 112 Toyota Corolla 205/40R18 A02) bis A10)
(Schrägheck, Kombi) A93) N215) A11) BF1) EF0)
205/45R18
A93) G2P) N215)
215/40R18
A93) N225)
225/35R18
A93)
225/40R18
A93a)

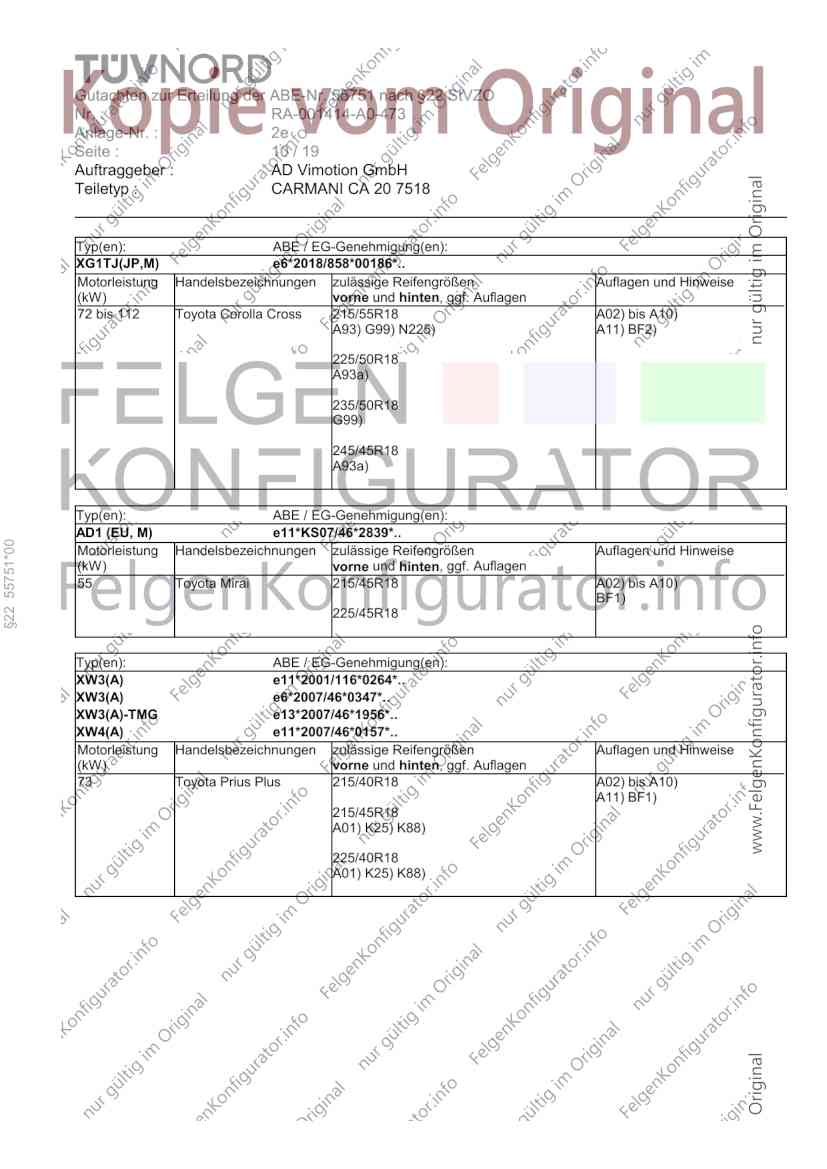

Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 2e
Seite : 10 / 19
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
XG1TJ(JP,M) e6*2018/858*00186*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 bis 112 Toyota Corolla Cross 215/55R18 A02) bis A10)
A93) G99) N225) A11) BF2)
225/50R18
A93a)
235/50R18
G99)
245/45R18
A93a)
Typ(en): ABE / EG-Genehmigung(en):
AD1 (EU, M) e11*KS07/46*2839*..
§22 55751*00
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 Toyota Mirai 215/45R18 A02) bis A10)
BF1)
225/45R18
Typ(en): ABE / EG-Genehmigung(en):
XW3(A) e11*2001/116*0264*..
XW3(A) e6*2007/46*0347*..
XW3(A)-TMG e13*2007/46*1956*..
XW4(A) e11*2007/46*0157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 Toyota Prius Plus 215/40R18 A02) bis A10)
A11) BF1)
215/45R18
A01) K25) K88)
225/40R18
A01) K25) K88)

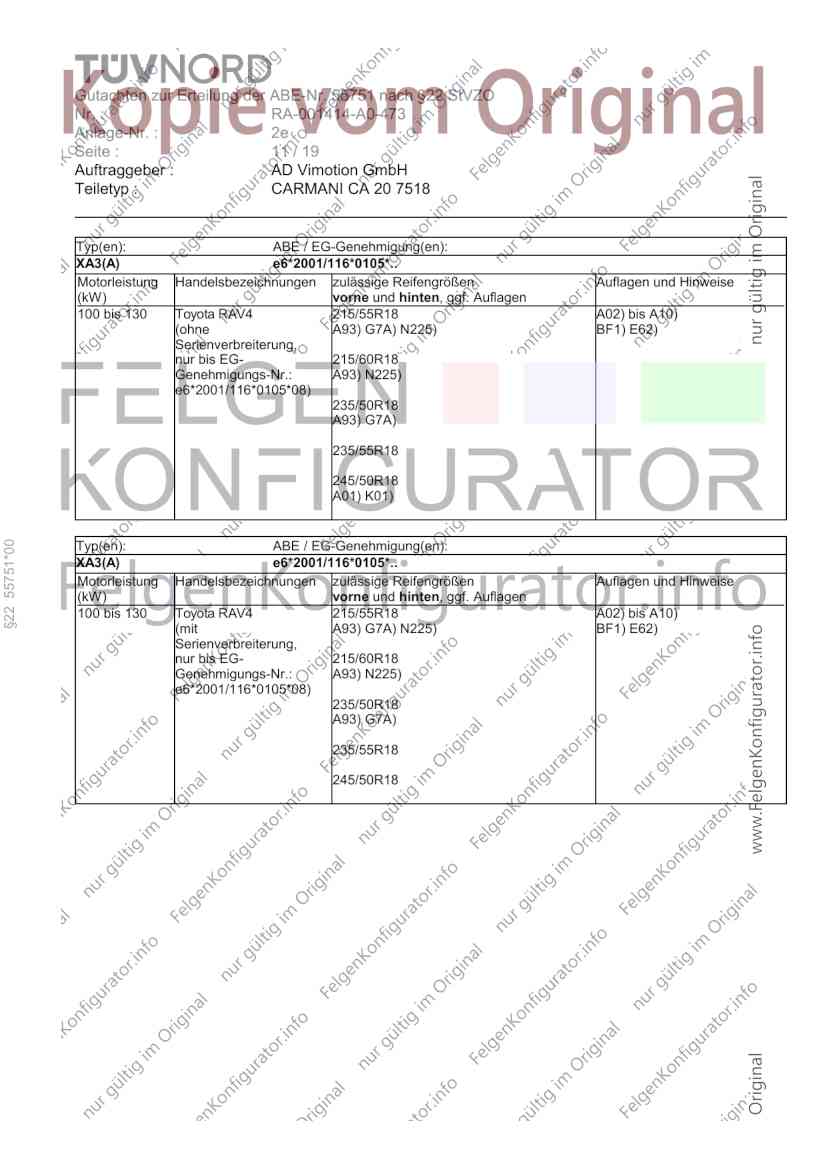

Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 2e
Seite : 11 / 19
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
XA3(A) e6*2001/116*0105*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 130 Toyota RAV4 215/55R18 A02) bis A10)
(ohne A93) G7A) N225) BF1) E62)
Serienverbreiterung,
nur bis EG- 215/60R18
Genehmigungs-Nr.: A93) N225)
e6*2001/116*0105*08)
235/50R18
A93) G7A)
235/55R18
245/50R18
A01) K01)
§22 55751*00
Typ(en): ABE / EG-Genehmigung(en):
XA3(A) e6*2001/116*0105*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 130 Toyota RAV4 215/55R18 A02) bis A10)
(mit A93) G7A) N225) BF1) E62)
Serienverbreiterung,
nur bis EG- 215/60R18
Genehmigungs-Nr.: A93) N225)
e6*2001/116*0105*08)
235/50R18
A93) G7A)
235/55R18
245/50R18

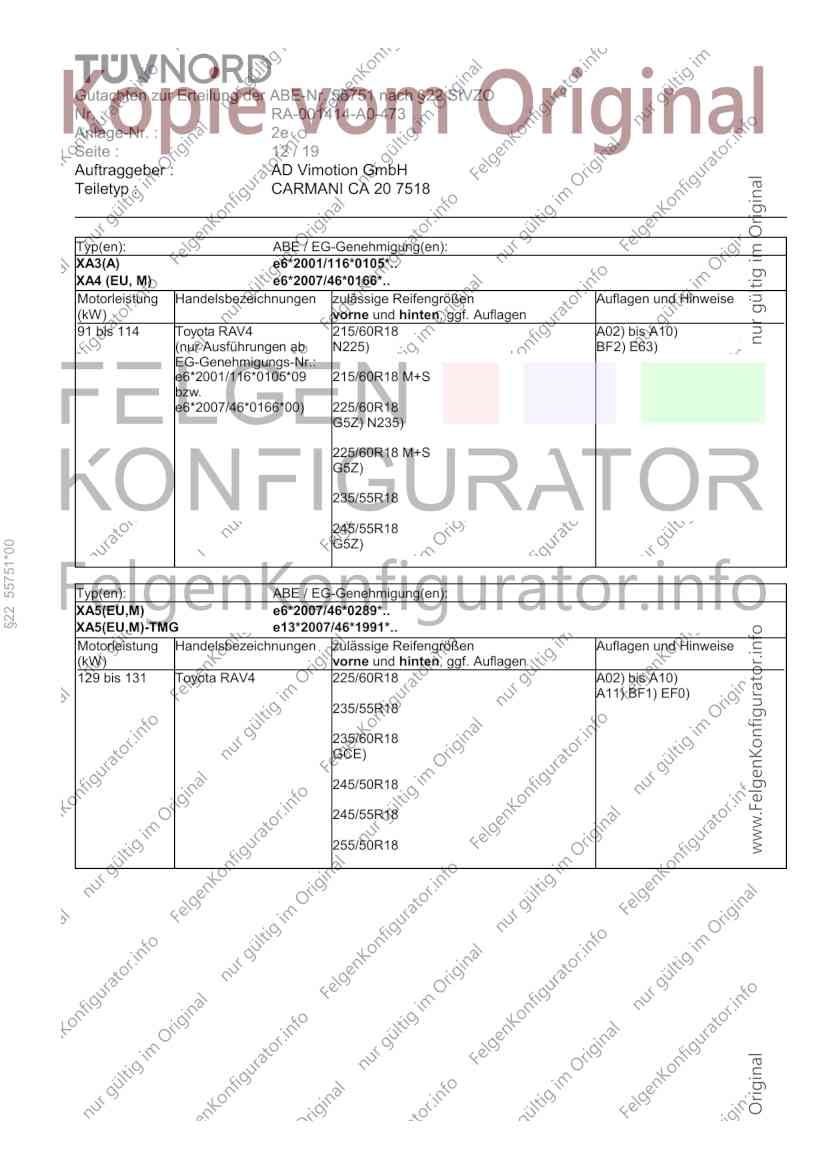

Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 2e
Seite : 12 / 19
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
XA3(A) e6*2001/116*0105*..
XA4 (EU, M) e6*2007/46*0166*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
91 bis 114 Toyota RAV4 215/60R18 A02) bis A10)
(nur Ausführungen ab N225) BF2) E63)
EG-Genehmigungs-Nr.:
e6*2001/116*0105*09 215/60R18 M+S
bzw.
e6*2007/46*0166*00) 225/60R18
G5Z) N235)
225/60R18 M+S
G5Z)
235/55R18
245/55R18
G5Z)
§22 55751*00
Typ(en): ABE / EG-Genehmigung(en):
XA5(EU,M) e6*2007/46*0289*..
XA5(EU,M)-TMG e13*2007/46*1991*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
129 bis 131 Toyota RAV4 225/60R18 A02) bis A10)
A11) BF1) EF0)
235/55R18
235/60R18
GCE)
245/50R18
245/55R18
255/50R18
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO

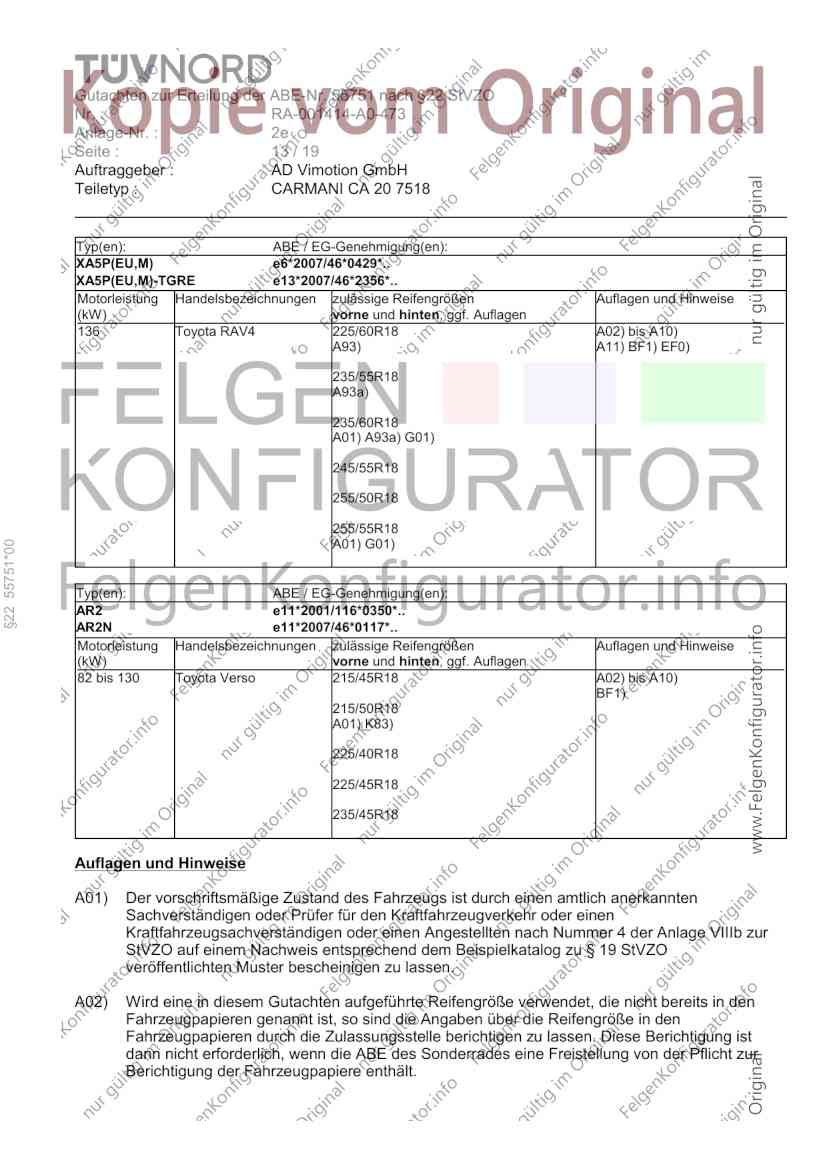

Nr. : RA-001414-A0-473
Anlage-Nr. : 2e
Seite : 13 / 19
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Typ(en): ABE / EG-Genehmigung(en):
XA5P(EU,M) e6*2007/46*0429*..
XA5P(EU,M)-TGRE e13*2007/46*2356*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
136 Toyota RAV4 225/60R18 A02) bis A10)
A93) A11) BF1) EF0)
235/55R18
A93a)
235/60R18
A01) A93a) G01)
245/55R18
255/50R18
255/55R18
A01) G01)
§22 55751*00
Typ(en): ABE / EG-Genehmigung(en):
AR2 e11*2001/116*0350*..
AR2N e11*2007/46*0117*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 130 Toyota Verso 215/45R18 A02) bis A10)
BF1)
215/50R18
A01) K83)
225/40R18
225/45R18
235/45R18
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

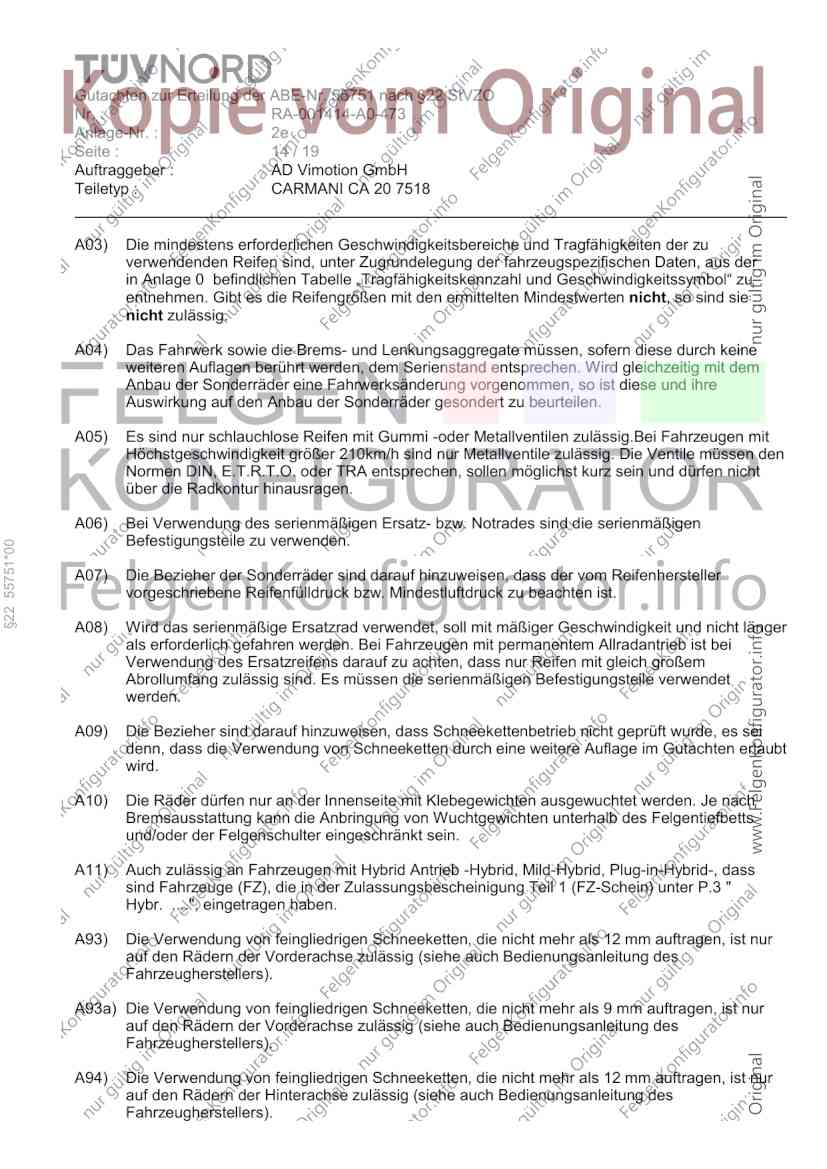

Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 2e
Seite : 14 / 19
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
§22 55751*00
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

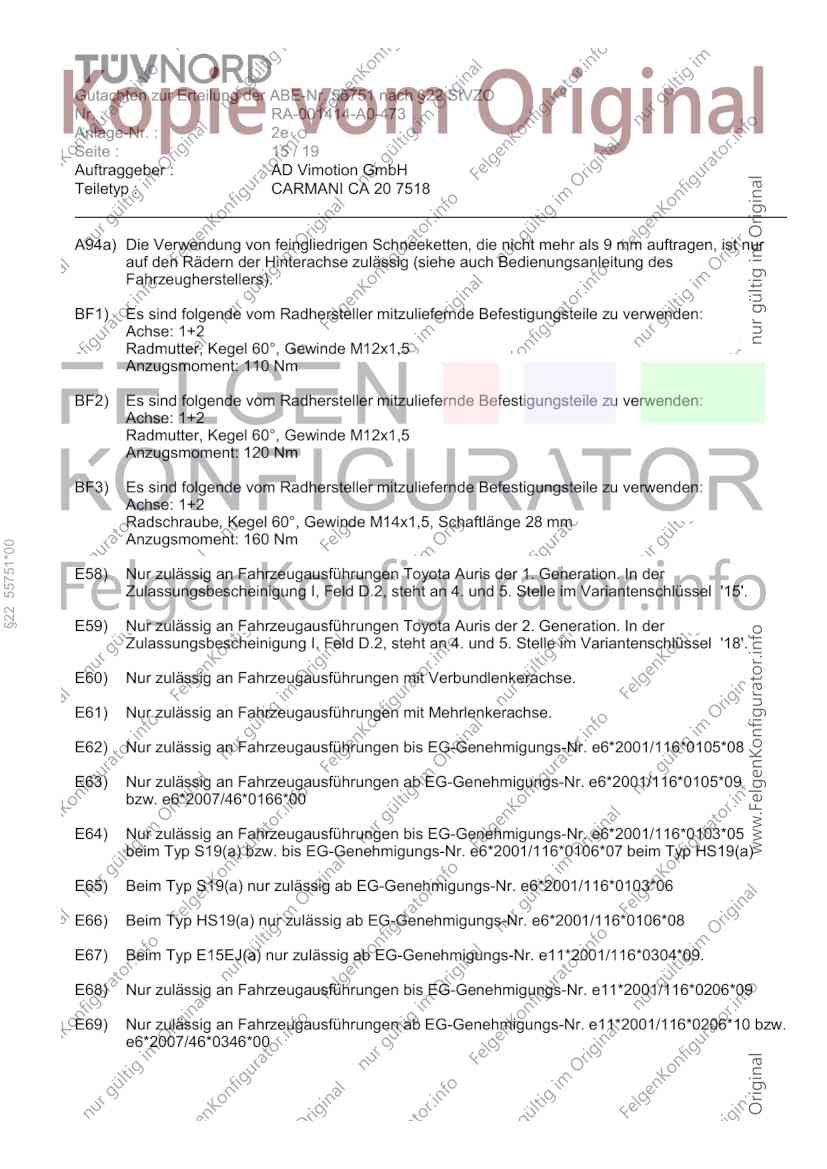

Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 2e
Seite : 15 / 19
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Anzugsmoment: 110 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Anzugsmoment: 120 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28 mm
Anzugsmoment: 160 Nm
§22 55751*00
E58) Nur zulässig an Fahrzeugausführungen Toyota Auris der 1. Generation. In der
Zulassungsbescheinigung I, Feld D.2, steht an 4. und 5. Stelle im Variantenschlüssel '15'.
E59) Nur zulässig an Fahrzeugausführungen Toyota Auris der 2. Generation. In der
Zulassungsbescheinigung I, Feld D.2, steht an 4. und 5. Stelle im Variantenschlüssel '18'.
E60) Nur zulässig an Fahrzeugausführungen mit Verbundlenkerachse.
E61) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse.
E62) Nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr. e6*2001/116*0105*08
E63) Nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr. e6*2001/116*0105*09
bzw. e6*2007/46*0166*00
E64) Nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr. e6*2001/116*0103*05
beim Typ S19(a) bzw. bis EG-Genehmigungs-Nr. e6*2001/116*0106*07 beim Typ HS19(a)
E65) Beim Typ S19(a) nur zulässig ab EG-Genehmigungs-Nr. e6*2001/116*0103*06
E66) Beim Typ HS19(a) nur zulässig ab EG-Genehmigungs-Nr. e6*2001/116*0106*08
E67) Beim Typ E15EJ(a) nur zulässig ab EG-Genehmigungs-Nr. e11*2001/116*0304*09.
E68) Nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr. e11*2001/116*0206*09
E69) Nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr. e11*2001/116*0206*10 bzw.
e6*2007/46*0346*00
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 2e
Seite : 16 / 19
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518

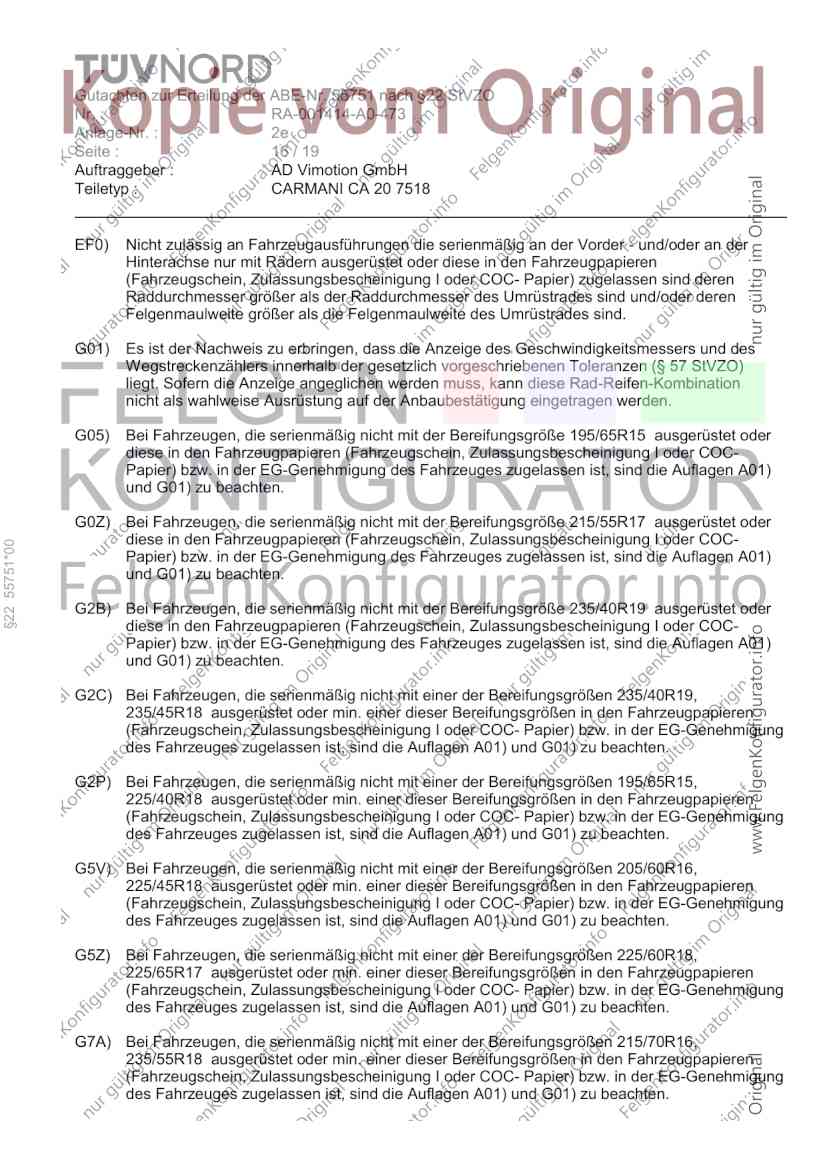

EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren
Raddurchmesser größer als der Raddurchmesser des Umrüstrades sind und/oder deren
Felgenmaulweite größer als die Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G05) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 195/65R15 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G0Z) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/55R17 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
§22 55751*00
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G2B) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/40R19 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G2C) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 235/40R19,
235/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G2P) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G5V) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/60R16,
225/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G5Z) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/60R18,
225/65R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G7A) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/70R16,
235/55R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 2e
Seite : 17 / 19
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518

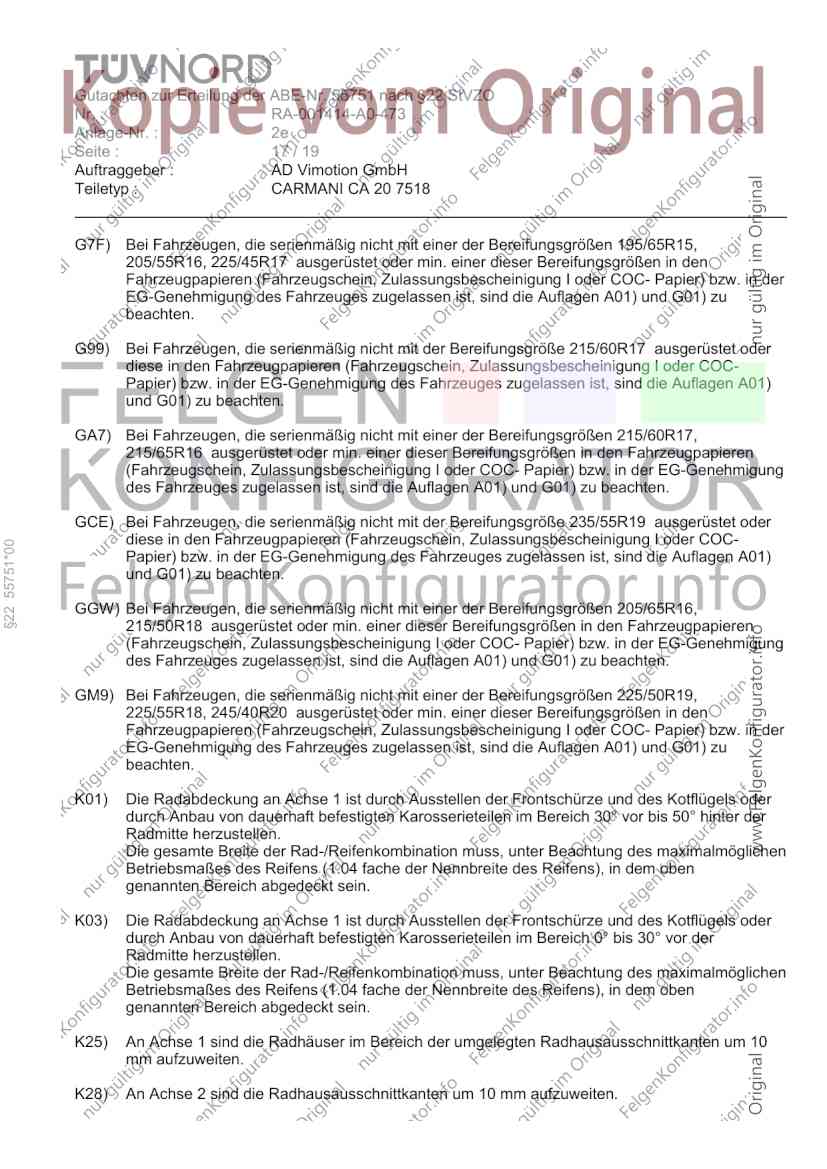

G7F) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
205/55R16, 225/45R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
G99) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/60R17 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GA7) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/60R17,
215/65R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GCE) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/55R19 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
§22 55751*00
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GGW) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/65R16,
215/50R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GM9) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/50R19,
225/55R18, 245/40R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 2e
Seite : 18 / 19
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518

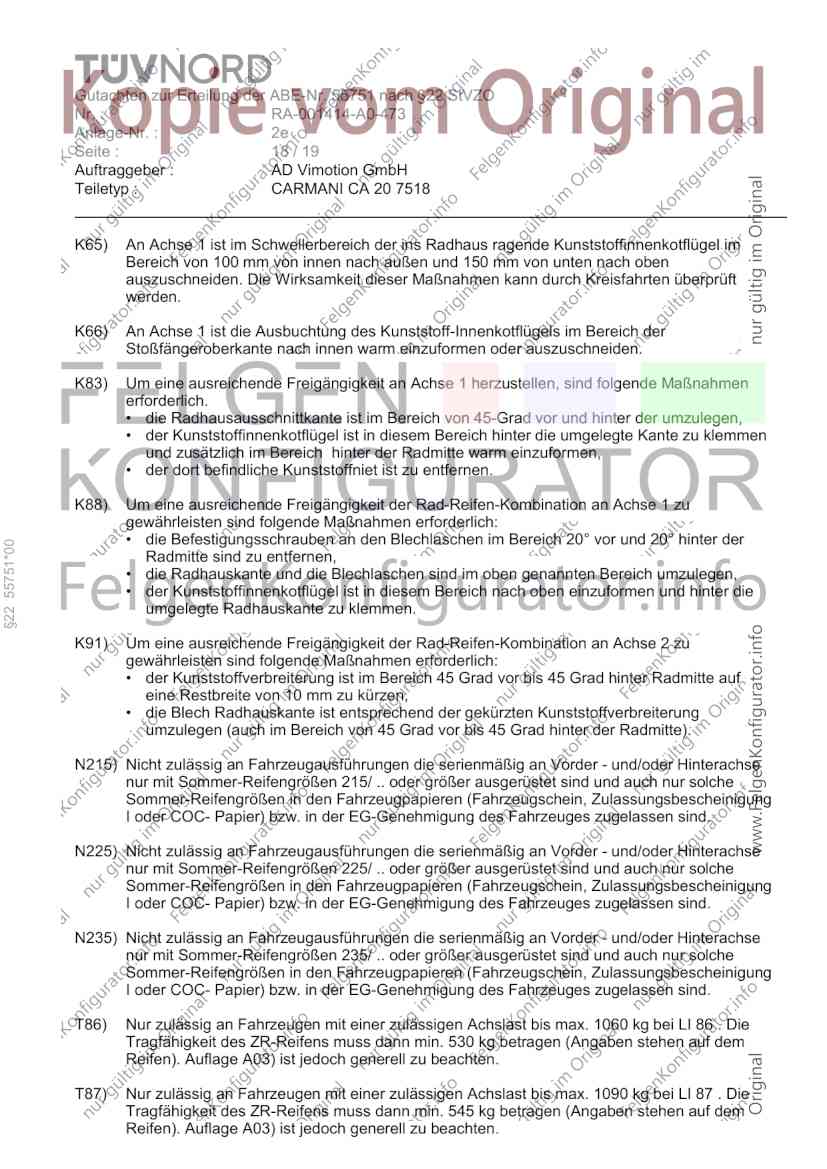

K65) An Achse 1 ist im Schwellerbereich der ins Radhaus ragende Kunststoffinnenkotflügel im
Bereich von 100 mm von innen nach außen und 150 mm von unten nach oben
auszuschneiden. Die Wirksamkeit dieser Maßnahmen kann durch Kreisfahrten überprüft
werden.
K66) An Achse 1 ist die Ausbuchtung des Kunststoff-Innenkotflügels im Bereich der
Stoßfängeroberkante nach innen warm einzuformen oder auszuschneiden.
K83) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen, sind folgende Maßnahmen
erforderlich.
• die Radhausausschnittkante ist im Bereich von 45-Grad vor und hinter der umzulegen,
• der Kunststoffinnenkotflügel ist in diesem Bereich hinter die umgelegte Kante zu klemmen
und zusätzlich im Bereich hinter der Radmitte warm einzuformen,
• der dort befindliche Kunststoffniet ist zu entfernen.
K88) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
• die Befestigungsschrauben an den Blechlaschen im Bereich 20° vor und 20° hinter der
§22 55751*00
Radmitte sind zu entfernen,
• die Radhauskante und die Blechlaschen sind im oben genannten Bereich umzulegen,
• der Kunststoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter die
umgelegte Radhauskante zu klemmen.
K91) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
• der Kunststoffverbreiterung ist im Bereich 45 Grad vor bis 45 Grad hinter Radmitte auf
eine Restbreite von 10 mm zu kürzen,
• die Blech Radhauskante ist entsprechend der gekürzten Kunststoffverbreiterung
umzulegen (auch im Bereich von 45 Grad vor bis 45 Grad hinter der Radmitte).
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T86) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1060 kg bei LI 86 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 530 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T87) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1090 kg bei LI 87 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 545 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 2e
Seite : 19 / 19
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Die Anlage 2e mit den Seiten 1-19 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ CARMANI CA 20 7518 des Auftraggebers AD Vimotion GmbH
Geschäftsstelle Essen, 06.11.2024
§22 55751*00
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 55751*00
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:23.10.2024
