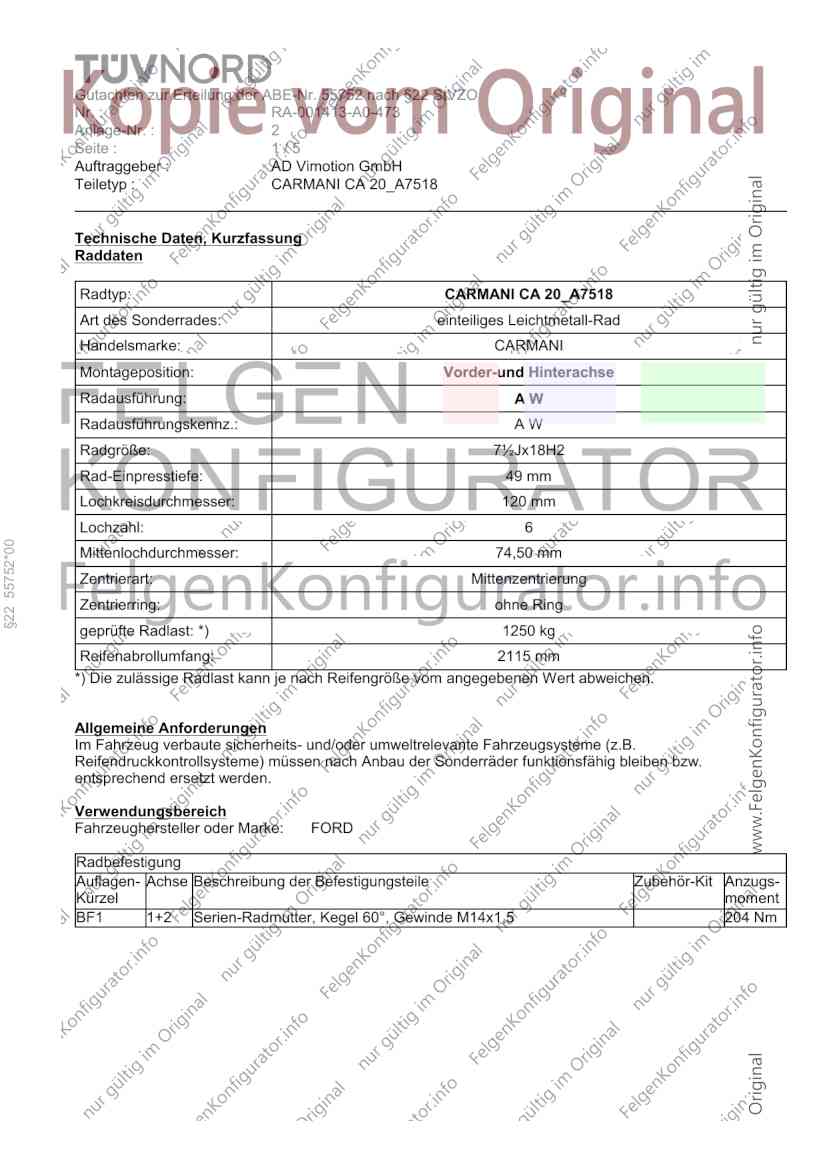

Gutachten zur Erteilung der ABE-Nr. 55752 nach §22 StVZO
Nr. : RA-001413-A0-473
Anlage-Nr. : 2
Seite : 1/5
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20_A7518

Technische Daten, Kurzfassung
Raddaten

Radtyp: CARMANI CA 20_A7518
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: CARMANI
Montageposition: Vorder-und Hinterachse
Radausführung: AW
Radausführungskennz.: AW
Radgröße: 7½Jx18H2
Rad-Einpresstiefe: 49 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 6
§22 55752*00

Mittenlochdurchmesser: 74,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1250 kg
Reifenabrollumfang: 2115 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.

Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.

Verwendungsbereich
Fahrzeughersteller oder Marke: FORD

Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radmutter, Kegel 60°, Gewinde M14x1,5 204 Nm

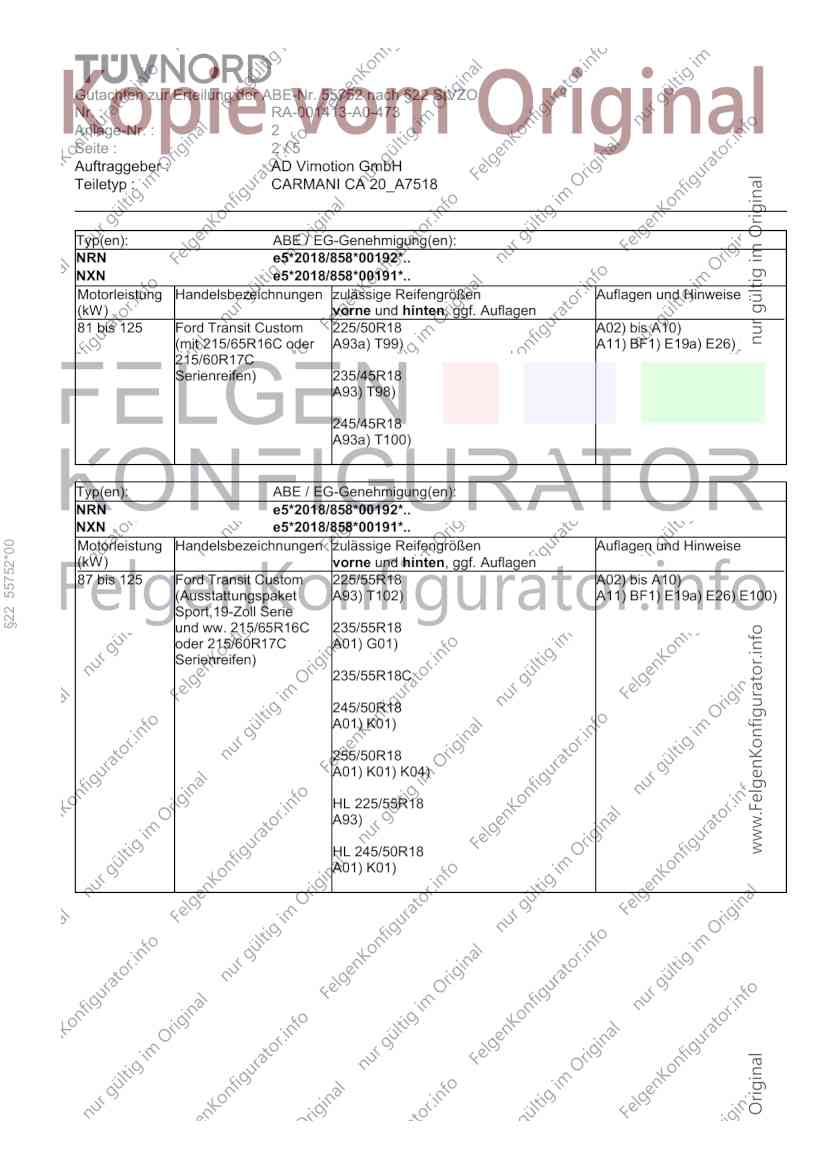

Gutachten zur Erteilung der ABE-Nr. 55752 nach §22 StVZO
Nr. : RA-001413-A0-473
Anlage-Nr. : 2
Seite : 2/5
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20_A7518

Typ(en): ABE / EG-Genehmigung(en):
NRN e5*2018/858*00192*..
NXN e5*2018/858*00191*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 125 Ford Transit Custom 225/50R18 A02) bis A10)
(mit 215/65R16C oder A93a) T99) A11) BF1) E19a) E26)
215/60R17C
Serienreifen) 235/45R18
A93) T98)

245/45R18
A93a) T100)

Typ(en): ABE / EG-Genehmigung(en):
NRN e5*2018/858*00192*..
NXN e5*2018/858*00191*..
§22 55752*00

Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
87 bis 125 Ford Transit Custom 225/55R18 A02) bis A10)
(Ausstattungspaket A93) T102) A11) BF1) E19a) E26) E100)
Sport,19-Zoll Serie
und ww. 215/65R16C 235/55R18
oder 215/60R17C A01) G01)
Serienreifen)
235/55R18C

245/50R18
A01) K01)

255/50R18
A01) K01) K04)

HL 225/55R18
A93)

HL 245/50R18
A01) K01)

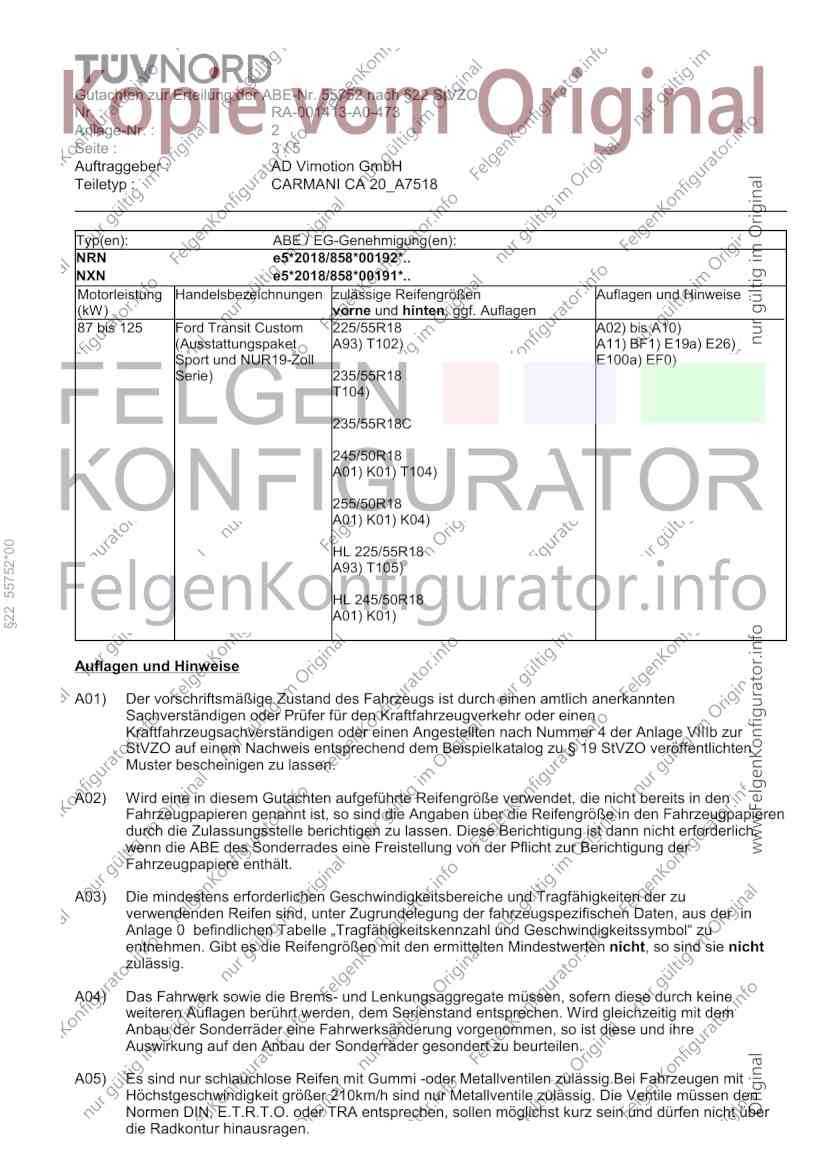

Gutachten zur Erteilung der ABE-Nr. 55752 nach §22 StVZO
Nr. : RA-001413-A0-473
Anlage-Nr. : 2
Seite : 3/5
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20_A7518

Typ(en): ABE / EG-Genehmigung(en):
NRN e5*2018/858*00192*..
NXN e5*2018/858*00191*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
87 bis 125 Ford Transit Custom 225/55R18 A02) bis A10)
(Ausstattungspaket A93) T102) A11) BF1) E19a) E26)
Sport und NUR19-Zoll E100a) EF0)
Serie) 235/55R18
T104)

235/55R18C

245/50R18
A01) K01) T104)

255/50R18
A01) K01) K04)
§22 55752*00

HL 225/55R18
A93) T105)

HL 245/50R18
A01) K01)

Auflagen und Hinweise

A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.
Gutachten zur Erteilung der ABE-Nr. 55752 nach §22 StVZO
Nr. : RA-001413-A0-473
Anlage-Nr. : 2
Seite : 4/5
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20_A7518

A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.

A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
§22 55752*00

A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass sind
Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....",
eingetragen haben.

A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur auf
den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).

A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur auf
den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).

BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radmutter, Kegel 60°, Gewinde M14x1,5
Anzugsmoment: 204 Nm

E19a) Nicht geprüft an Fahrzeugausführungen mit Allradantrieb.

E26) Nicht zulässig an Fahrzeugausführungen mit Elektro-Antrieb.

E100) Nur zulässig an Fahrzeugausführungen die serienmäßig mit der Bereifungsgröße 235/50R19 und
ww. mit 215/65R16 und/oder 215/60R17C ausgerüstet sind.

E100a) Nur zulässig an Fahrzeugausführungen die serienmäßig mit der Bereifungsgröße 235/50R19
ausgerüstet sind.

EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren Raddurchmesser größer
als der Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.

G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.

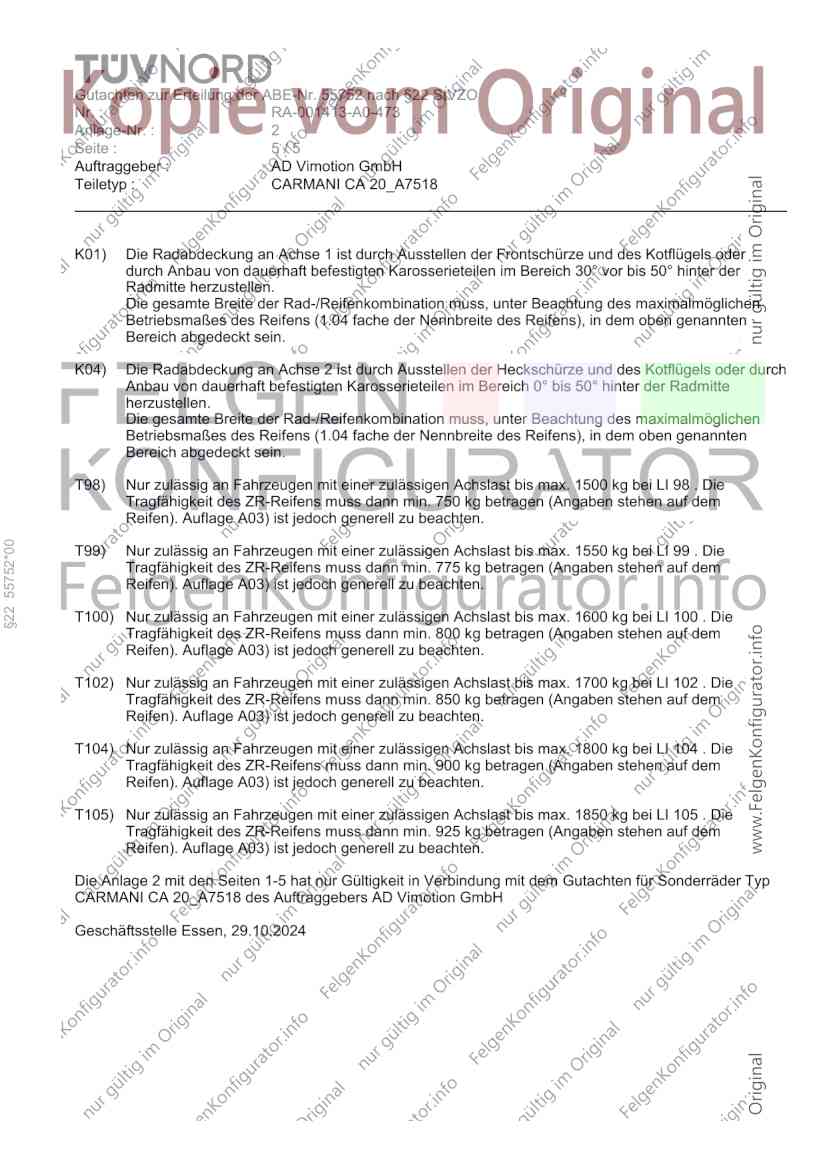

Gutachten zur Erteilung der ABE-Nr. 55752 nach §22 StVZO
Nr. : RA-001413-A0-473
Anlage-Nr. : 2
Seite : 5/5
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20_A7518

K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.

K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.

T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
§22 55752*00

T99) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1550 kg bei LI 99 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 775 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.

T100) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1600 kg bei LI 100 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 800 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.

T102) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1700 kg bei LI 102 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 850 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.

T104) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1800 kg bei LI 104 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 900 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.

T105) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1850 kg bei LI 105 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 925 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.

Die Anlage 2 mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder Typ
CARMANI CA 20_A7518 des Auftraggebers AD Vimotion GmbH

Geschäftsstelle Essen, 29.10.2024

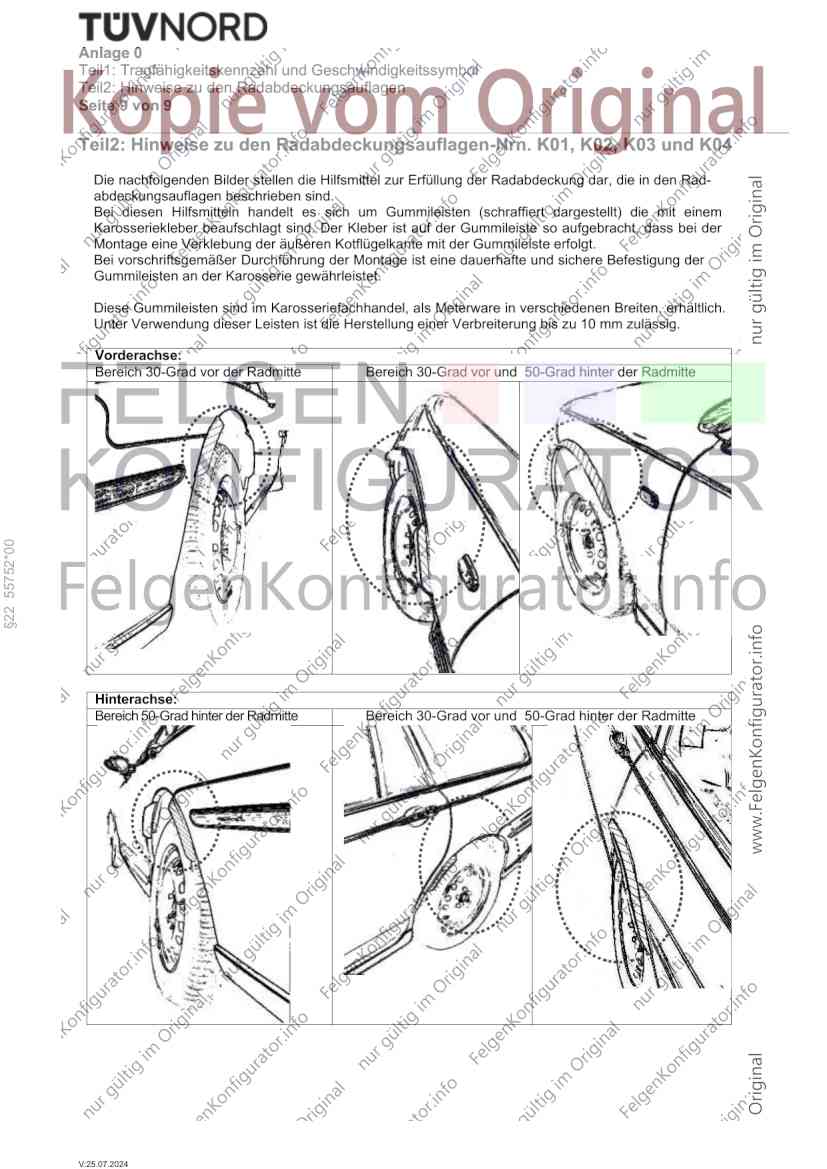

Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9

Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.

Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.

Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 55752*00

Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
