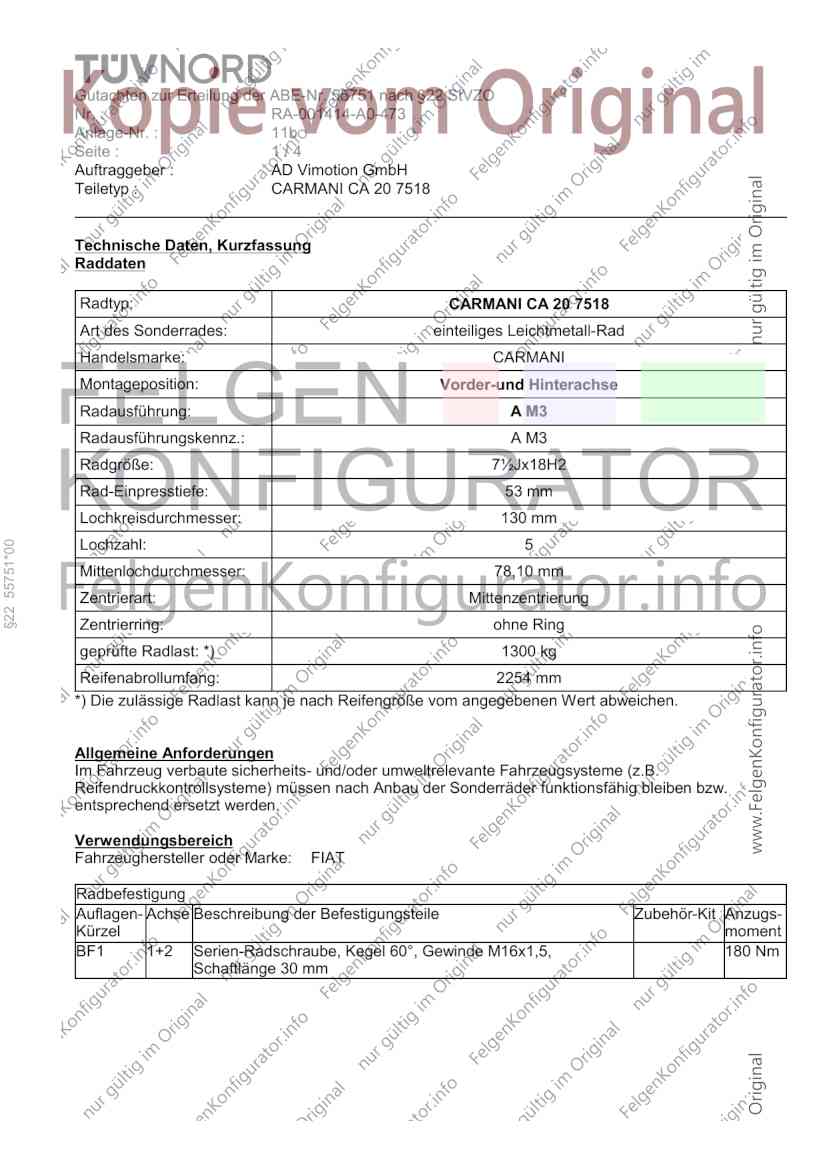

Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 11b
Seite : 1/4
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518
Technische Daten, Kurzfassung
Raddaten
Radtyp: CARMANI CA 20 7518
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: CARMANI
Montageposition: Vorder-und Hinterachse
Radausführung: A M3
Radausführungskennz.: A M3
Radgröße: 7½Jx18H2
Rad-Einpresstiefe: 53 mm
Lochkreisdurchmesser: 130 mm
Lochzahl: 5
§22 55751*00
Mittenlochdurchmesser: 78,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1300 kg
Reifenabrollumfang: 2254 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: FIAT
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radschraube, Kegel 60°, Gewinde M16x1,5, 180 Nm
Schaftlänge 30 mm
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 11b
Seite : 2/4
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518

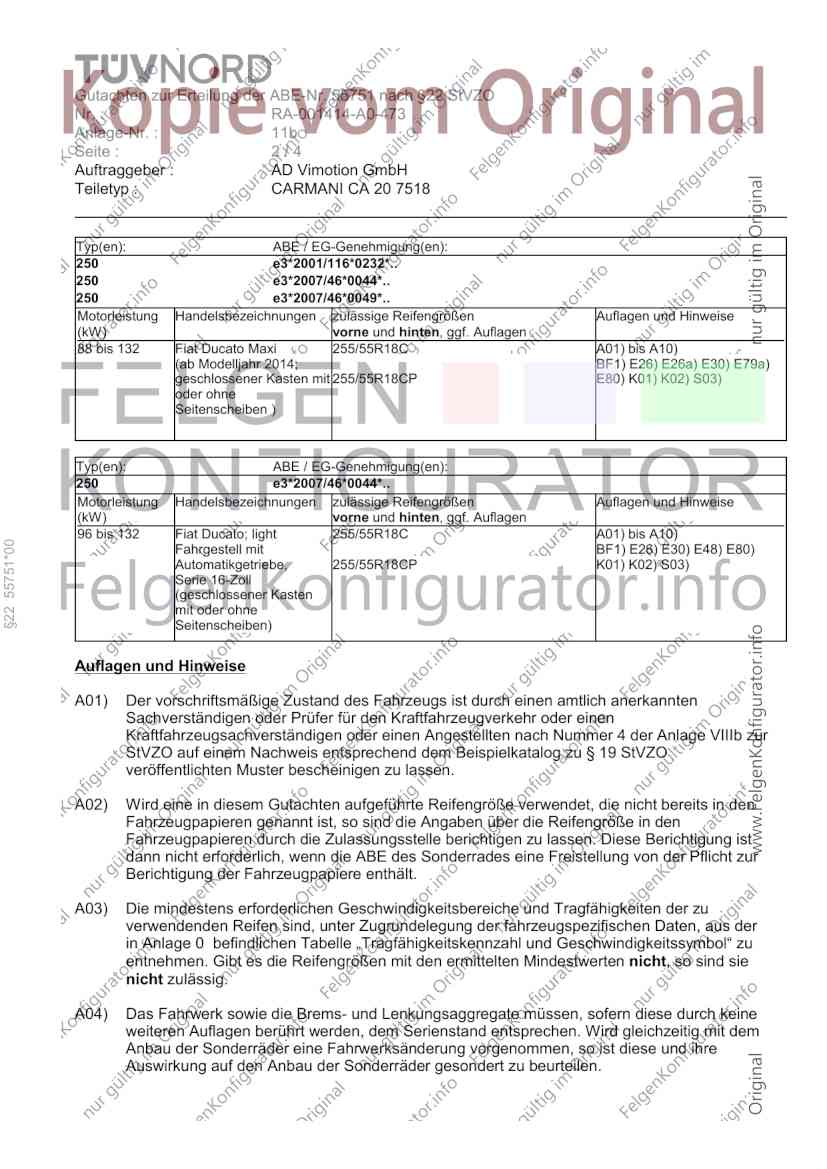

Typ(en): ABE / EG-Genehmigung(en):
250 e3*2001/116*0232*..
250 e3*2007/46*0044*..
250 e3*2007/46*0049*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 132 Fiat Ducato Maxi 255/55R18C A01) bis A10)
(ab Modelljahr 2014; BF1) E26) E26a) E30) E79a)
geschlossener Kasten mit 255/55R18CP E80) K01) K02) S03)
oder ohne
Seitenscheiben )
Typ(en): ABE / EG-Genehmigung(en):
250 e3*2007/46*0044*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 132 Fiat Ducato; light 255/55R18C A01) bis A10)
§22 55751*00
Fahrgestell mit BF1) E26) E30) E48) E80)
Automatikgetriebe, 255/55R18CP K01) K02) S03)
Serie 16-Zoll
(geschlossener Kasten
mit oder ohne
Seitenscheiben)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 11b
Seite : 3/4
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518

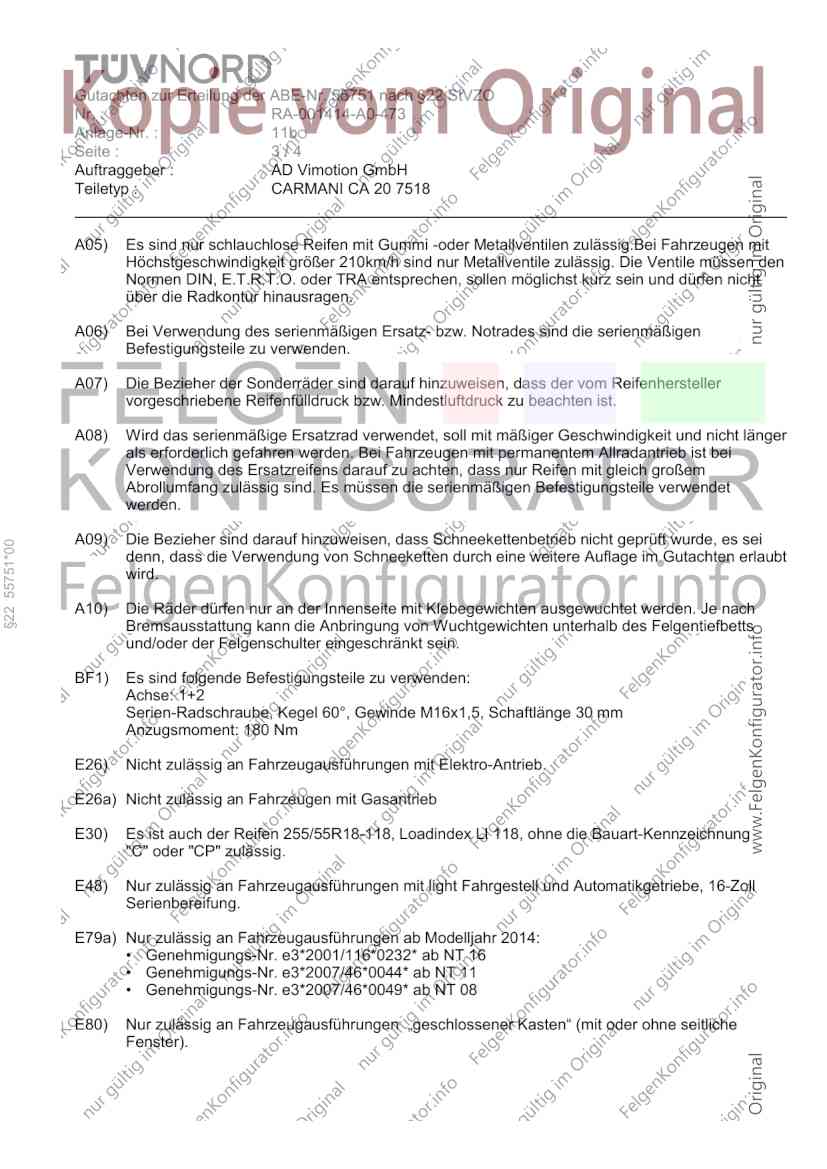

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
§22 55751*00
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kegel 60°, Gewinde M16x1,5, Schaftlänge 30 mm
Anzugsmoment: 180 Nm
E26) Nicht zulässig an Fahrzeugausführungen mit Elektro-Antrieb.
E26a) Nicht zulässig an Fahrzeugen mit Gasantrieb
E30) Es ist auch der Reifen 255/55R18-118, Loadindex LI 118, ohne die Bauart-Kennzeichnung
"C" oder "CP" zulässig.
E48) Nur zulässig an Fahrzeugausführungen mit light Fahrgestell und Automatikgetriebe, 16-Zoll
Serienbereifung.
E79a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2014:
• Genehmigungs-Nr. e3*2001/116*0232* ab NT 16
• Genehmigungs-Nr. e3*2007/46*0044* ab NT 11
• Genehmigungs-Nr. e3*2007/46*0049* ab NT 08
E80) Nur zulässig an Fahrzeugausführungen „geschlossener Kasten“ (mit oder ohne seitliche
Fenster).
Gutachten zur Erteilung der ABE-Nr. 55751 nach §22 StVZO
Nr. : RA-001414-A0-473
Anlage-Nr. : 11b
Seite : 4/4
Auftraggeber : AD Vimotion GmbH
Teiletyp : CARMANI CA 20 7518

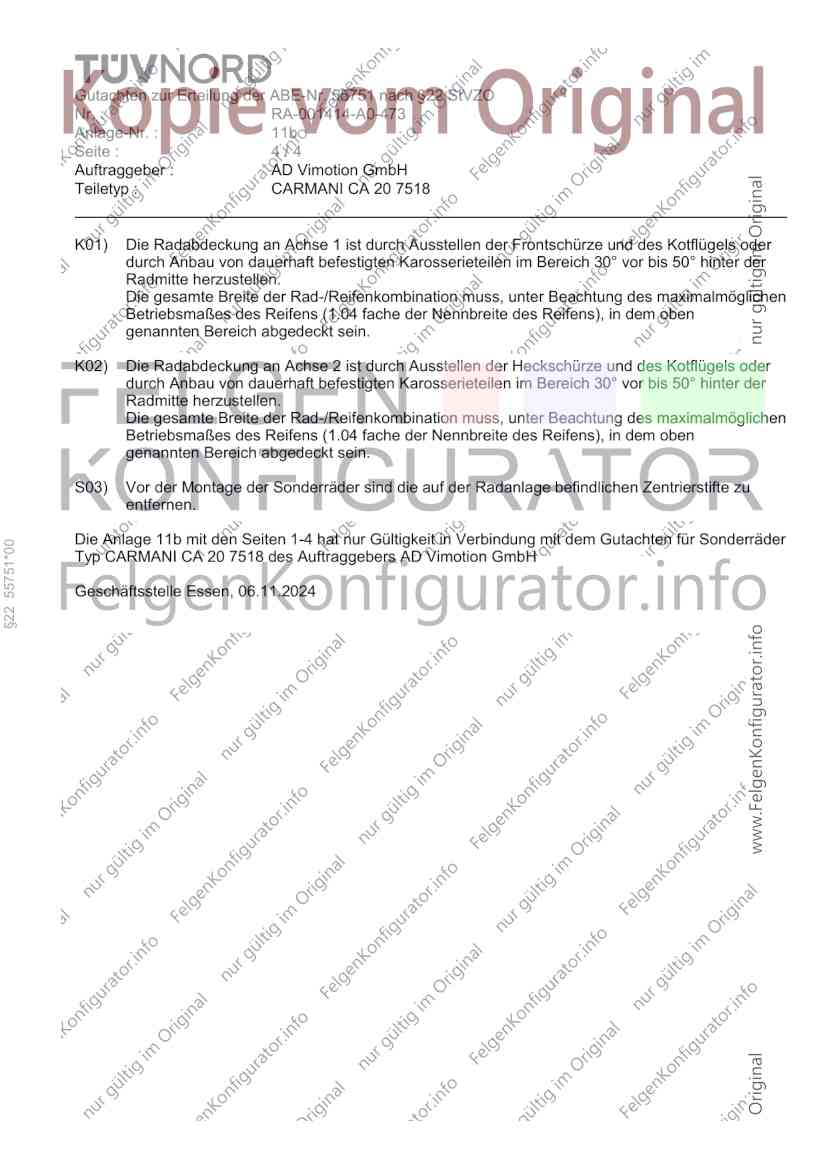

K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
S03) Vor der Montage der Sonderräder sind die auf der Radanlage befindlichen Zentrierstifte zu
entfernen.
Die Anlage 11b mit den Seiten 1-4 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
§22 55751*00
Typ CARMANI CA 20 7518 des Auftraggebers AD Vimotion GmbH
Geschäftsstelle Essen, 06.11.2024
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 55751*00
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:23.10.2024
