GUTACHTEN zur ABE Nr.54833 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55010623 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19EH2+ Typ CARMANI CA 23 8519
Hersteller AD Vimotion GmbH
Seite 1 von 19
Auftraggeber AD Vimotion GmbH
Liebigstrasse 27
73760 Ostfildern-Scharnhausen
QM-Nr.: 20110008817
Prüfgegenstand PKW-Sonderrad
Modell CARMANI CA23
Typ CARMANI CA 23 8519
Radgröße 8.5JX19EH2+
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
J CARMANI CA23 8519 J / BA17 N27 5/114,3/60,1 40 830 2350
Ø72.6x60.1
Kennzeichnungen
KBA-Nummer 54833
Herstellerzeichen CARMANI
Radtyp und Ausführung CARMANI CA 23 8519 (s.o.)
Radgröße 8.5JX19EH2+
Einpresstiefe ET.. (s.o.)
§22 54833*02
Herkunftsmerkmal Made in Europe
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 100 28
S02 Mutter M12x1,25 Kegel 60° 100 -
S03 Mutter M12x1,5 Kegel 60° 110 -
S04 Mutter M12x1,5 Kegel 60° 110 -
S05 Mutter M12x1,5 Kegel 60° 120 -
S06 Mutter M12x1,25 Kegel 60° 90 -
S07 Schraube M12x1,5 Kegel 60° 90 28
S08 Mutter M12x1,25 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller BYD
Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

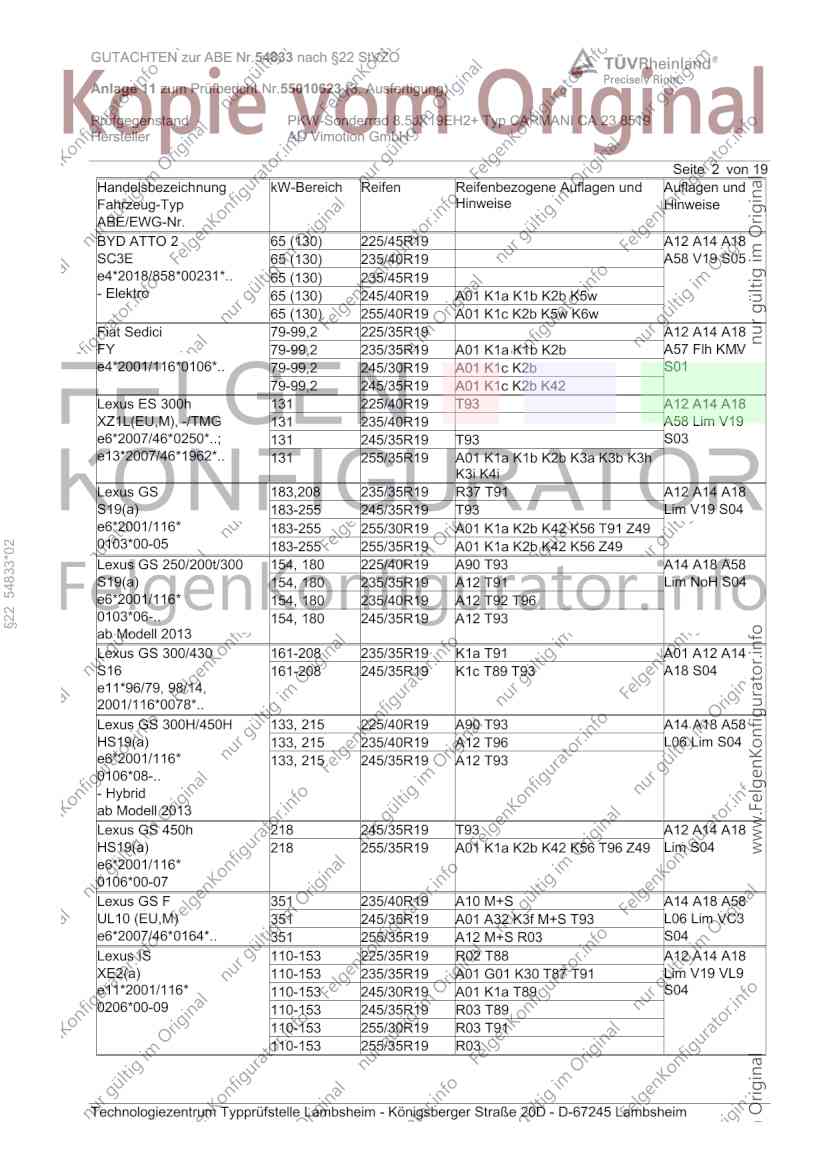

GUTACHTEN zur ABE Nr.54833 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55010623 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19EH2+ Typ CARMANI CA 23 8519
Hersteller AD Vimotion GmbH
Seite 2 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BYD ATTO 2 65 (130) 225/45R19 A12 A14 A18
SC3E 65 (130) 235/40R19 A58 V19 S05
e4*2018/858*00231*.. 65 (130) 235/45R19
- Elektro 65 (130) 245/40R19 A01 K1a K1b K2b K5w
65 (130) 255/40R19 A01 K1c K2b K5w K6w
Fiat Sedici 79-99,2 225/35R19 A12 A14 A18
FY 79-99,2 235/35R19 A01 K1a K1b K2b A57 Flh KMV
e4*2001/116*0106*.. 79-99,2 245/30R19 A01 K1c K2b S01
79-99,2 245/35R19 A01 K1c K2b K42
Lexus ES 300h 131 225/40R19 T93 A12 A14 A18
XZ1L(EU,M), -/TMG 131 235/40R19 A58 Lim V19
e6*2007/46*0250*..; 131 245/35R19 T93 S03
e13*2007/46*1962*.. 131 255/35R19 A01 K1a K1b K2b K3a K3b K3h
K3i K4i
Lexus GS 183,208 235/35R19 R37 T91 A12 A14 A18
S19(a) 183-255 245/35R19 T93 Lim V19 S04
e6*2001/116* 183-255 255/30R19 A01 K1a K2b K42 K56 T91 Z49
0103*00-05
§22 54833*02
183-255 255/35R19 A01 K1a K2b K42 K56 Z49
Lexus GS 250/200t/300 154, 180 225/40R19 A90 T93 A14 A18 A58
S19(a) 154, 180 235/35R19 A12 T91 Lim NoH S04
e6*2001/116* 154, 180 235/40R19 A12 T92 T96
0103*06-.. 154, 180 245/35R19 A12 T93
ab Modell 2013
Lexus GS 300/430 161-208 235/35R19 K1a T91 A01 A12 A14
S16 161-208 245/35R19 K1c T89 T93 A18 S04
e11*96/79, 98/14,
2001/116*0078*..
Lexus GS 300H/450H 133, 215 225/40R19 A90 T93 A14 A18 A58
HS19(a) 133, 215 235/40R19 A12 T96 L06 Lim S04
e6*2001/116* 133, 215 245/35R19 A12 T93
0106*08-..
- Hybrid
ab Modell 2013
Lexus GS 450h 218 245/35R19 T93 A12 A14 A18
HS19(a) 218 255/35R19 A01 K1a K2b K42 K56 T96 Z49 Lim S04
e6*2001/116*
0106*00-07
Lexus GS F 351 235/40R19 A10 M+S A14 A18 A58
UL10 (EU,M) 351 245/35R19 A01 A32 K3f M+S T93 L06 Lim VC3
e6*2007/46*0164*.. 351 255/35R19 A12 M+S R03 S04
Lexus IS 110-153 225/35R19 R02 T88 A12 A14 A18
XE2(a) 110-153 235/35R19 A01 G01 K30 T87 T91 Lim V19 VL9
e11*2001/116* 110-153 245/30R19 A01 K1a T89 S04
0206*00-09 110-153 245/35R19 R03 T89
110-153 255/30R19 R03 T91
110-153 255/35R19 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54833 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55010623 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19EH2+ Typ CARMANI CA 23 8519
Hersteller AD Vimotion GmbH
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Lexus IS 200/300 114-157 225/35R19 G01 K1c K2c K41 K42 K45 K56 A01 A12 A14
XE1 T84 T88 A18 Car Lim
e11*98/14*0110*.., S04
e11*2001/116*0110*.
Lexus IS 200t/300 180 235/35R19 G01 K3u T91 A01 A12 A14
XE2(a) 180 255/30R19 K1a K1b K2b T91 A18 Lim V19
e11*2001/116* S04
0206*10-..
Lexus IS 250/300H 133, 153 235/35R19 G01 K3u T91 A01 A12 A14
XE2(a), XE2(a)-TMG 133, 153 255/30R19 K1a K1b K2b T91 A18 Lim MHy
e11*2001/116* V19 S04
0206*10-..;
e6*2007/46*0346*..;
e13*2007/46*1936
Lexus IS 250c 153 225/35R19 R02 T88 A12 A14 A18
XE2(a) 153 235/35R19 A01 G01 K3s R02 T87 T91 Cbo VL9 S04
e11*2001/116* 153 245/35R19 R03 T89
0206*00-09 153 255/35R19 R03
§22 54833*02
Lexus NX 114, 175 245/45R19 A12 A14 A18
AZ1, AZ1-TMG A57 MHy S04
e6*2007/46*0111*..;
e13*2007/46*1536*..
- incl. Hybrid
Lexus RC 133, 180 225/40R19 A90 T93 A14 A18 A58
XC1 (EU,M) 133, 180 235/35R19 A12 T91 Cpe MHy S04
e11*2007/46*2883*..; 133, 180 235/40R19 A12
e6*2007/46*0336*.. 133, 180 245/35R19 A01 A12 K1b T93
Lexus RC F 341, 351 235/40R19 A10 M+S A14 A18 A58
UXC1 (EU,M) 341, 351 245/35R19 A01 A32 K3f M+S T93 Cpe L06 VC3
e11*2007/46*1532*..; 341, 351 255/35R19 A12 M+S R03 S04
e6*2007/46*0335*00-04
- nur für Radmuttern
M12x1,5
Lexus SC 430 210 245/35R19 A10 A14 A18
Z4 S04
e6*98/14*0084*..,
e6*2001/116*0084*..
Lexus UX 112, 127 225/45R19 A12 A14 A18
ZA1(EU,M), -/TMG 112, 127 235/40R19 A01 K6w A57 MHy S04
e6*2007/46*0263*..; 112, 127 235/45R19 A01 K6w
e13*2007/46*2005*.. 112, 127 245/40R19 A01 K6w
112, 127 255/40R19 A01 K1a K6b K6x
Suzuki Grand Vitara 78-171 245/45R19 K1c K2b A01 A12 A14
JT 78-171 255/45R19 K1c K2b A18 Y85 S02
e4*2001/116*0091*..;
e4*2007/46*0292*..
- 5-Türer
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54833 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55010623 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19EH2+ Typ CARMANI CA 23 8519
Hersteller AD Vimotion GmbH
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Grand Vitara 78-122 245/45R19 K1c A01 A12 A14
JT 78-122 255/45R19 K1c K2b A18 Y84 S02
e4*2001/116*0091*..;
e4*2007/46*0292*..
- 3-Türer
Suzuki Kizashi 131 225/40R19 T93 A12 A14 A18
FR 131 235/35R19 A01 K1a K2b T91 A57 Lim S08
e4*2007/46*0142*.. 131 235/40R19 A01 K1a K2b
131 245/35R19 A01 K1c K2b K6d T93
131 255/35R19 A01 K1c K2b K6d
Suzuki S-Cross (II) 75, 95 225/40R19 A12 A14 A18
JY, JY-2S 75, 95 235/35R19 A01 K1c K2b A57 S01
e4*2007/46* 75, 95 235/40R19 A01 K1c K2b
0779*14-..; 75, 95 245/35R19 A01 K1c K2b K6w
e6*2018/858*
00006*02-..
ab Modelljahr 2022
Suzuki Swace 72 225/35R19 A01 G01 T88 A12 A14 A18
§22 54833*02
ZE1HE(S)(EU,M), 72 235/30R19 T86 A58 Car KOV
ZE1HE(S)-2S 72 245/30R19 A01 K4h R03 T89 NoP V19 S04
e6*2007/46*0485*.. 72 255/30R19 A01 K4h R03
e6*2018/858*00057*..
Suzuki SX4 66-99,2 225/35R19 A12 A14 A18
EY 66-99,2 235/35R19 A01 K1a K1b K2b A57 Flh KMV
e4*2001/116*0105*..; 66-99,2 245/30R19 A01 K1c K2b S01
e4*2007/46*0284*.. 66-99,2 245/35R19 A01 K1c K2b K42
- mit Radhaus-
Verbreiterungen
Suzuki SX4 66-99,2 225/35R19 K1c K2b A01 A12 A14
EY 66-99,2 235/35R19 K1c K2a K2b A18 A58 Flh
e4*2001/116*0105*..; 66-99,2 245/30R19 K1c K2c KOV S01
e4*2007/46*0284*.. 66-99,2 245/35R19 K1c K2c K42
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 79, 88 215/35R19 K1c K2b K42 A01 A12 A14
GY 79, 88 225/35R19 K1c K2c K42 A18 A58 Lim
e4*2001/116*0124*.. S06
- Limousine
Suzuki SX4 79,82,88 225/35R19 A12 A14 A18
GY 79,82,88 235/35R19 A01 K1a K1b K2b A57 Flh KMV
e4*2001/116*0124*..; 79,82,88 245/30R19 A01 K1c K2b S06
e4*2007/46*0291*.. 79,82,88 245/35R19 A01 K1c K2b K42
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54833 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55010623 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19EH2+ Typ CARMANI CA 23 8519
Hersteller AD Vimotion GmbH
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki SX4 79,82,88 225/35R19 K1c K2b A01 A12 A14
GY 79,82,88 235/35R19 K1c K2a K2b A18 A58 Flh
e4*2001/116*0124*..; 79,82,88 245/30R19 K1c K2c KOV S06
e4*2007/46*0291*.. 79,82,88 245/35R19 K1c K2c K42
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 S-Cross (I) 88 225/35R19 K1c K2b K6w T88 A01 A12 A14
JY 88 235/35R19 K1c K2b K5v K6w A18 A57 S07
e4*2007/46*
0779*00-03
- Modelljahr 2013-2016
Suzuki SX4 S-Cross (I) 82-103 225/40R19 K1a K1b K2b K6x A01 A12 A14
JY 82-103 235/35R19 K1a K1b K2b K6x A18 A57 S01
e4*2007/46*
0779*04-13;
e6*2018/858*
00006*00-01
- Modelljahr 2017-2021
§22 54833*02
Suzuki Vitara 75-103 225/40R19 K1c K2b A01 A12 A14
LY, LY-2S 75-103 235/35R19 K1c K2b A18 A57 S07
e4*2007/46*0928*.. 75-103 235/40R19 K1c K2b
e6*2018/858*00005*.. 75-103 245/35R19 K1c K2b K6v
75-103 245/40R19 G01 K1c K2b K3s K6v
75-103 255/35R19 K1c K2c K4i K6x K8a
Toyota Auris (I) 66-108 215/35R19 T85 A12 A14 A18
E15J, E15UT.. 66-108 225/35R19 A01 K1c K2b T88 Flh S04
e11*2001/116*0299*..;
0305*00-13;
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 225/35R19 K1c K2b T88 A01 A12 A14
E15UT A18 Flh S04
e11*2001/116*
0305*00-13
- incl. Facelift 2010
Toyota Auris (II) 66, 73, 85 215/35R19 T85 A12 A14 A18
E15UT(a), E15UTN(a), - 66, 73, 85 225/35R19 A01 K1b K2b K6r T88 A58 Car F23
/TMG 66, 73, 85 245/30R19 A01 K2b K6g K6i K6r R03 T89 Flh KOV V19
e11*2001/116* S04
0305*14-..;
e11*2007/46*
0019*04-..;
e13*2007/46*1718*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54833 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55010623 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19EH2+ Typ CARMANI CA 23 8519
Hersteller AD Vimotion GmbH
Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Auris (II) 82 - 97 225/35R19 A01 K1b T88 A12 A14 A18
E15UT(a), E15UTN(a), - 82 - 97 245/30R19 A01 K2b R03 T89 A58 Car F24
/TMG 85, 97 215/35R19 NoD T85 Flh KOV V19
e11*2001/116* S04
0305*14-..;
e11*2007/46*
0019*04-..;
e13*2007/46*1718*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris Hybrid(II) 73 215/35R19 T85 A12 A14 A18
HE15U(a), -/TMG 73 225/35R19 A01 K1b T88 A58 Car F24
e11*2007/46* Flh KOV S04
0018*05-..;
e13*2007/46*1549*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Avensis 110,130 225/35R19 K14 K1c K42 K46 K56 T88 A01 A12 A14
§22 54833*02
T25 110,130 235/35R19 G79 K14 K1c K27 K2b K42 K45 A18 Car Flh
e11*2001/116*0196*. K46 K56 T87 Sth V19 S04
110,130 245/30R19 K14 K1c K2c K41 K42 K45 K46
110,130 255/30R19 K2c K42 K46 K56 R03
Toyota Avensis 82-130 225/40R19 T93 A12 A14 A18
T27, /-MS1 82-130 235/35R19 T91 Car Lim V19
e11*2001/116*0331*.; 82-130 235/40R19 S04
e11*2007/46*0236*.. 82-130 245/35R19 A01 K1a K2b K4h K6e T93
- incl. Facelift 2012+2015 82-130 255/35R19 A01 K1c K2b K4h K6e
Toyota Avensis Verso 85,110 235/35R19 K1c K2b K42 K45 K56 T91 A01 A12 A14
M2 85,110 245/35R19 K1c K2b K42 K45 K56 L02 T93 A18 S04
e6*98/14*0083*..,
e6*2001/116*0083*..
Toyota Camry 112,137 235/35R19 K1c K2b K42 K56 T91 A01 A12 A14
V3 A18 S04
e6*98/14*0085*..,
e6*2001/116*0085*..
Toyota Camry Hybrid 131 225/40R19 T93 A12 A14 A18
XV7 (EU,M), -/TMG 131 235/35R19 T91 A58 Lim V19
e6*2007/46*0322*..; 131 235/40R19 S04
e13*2007/46*2046*.. 131 245/35R19 A01 K1a K1b K2a K2b T93
131 255/35R19 A01 K1c K2c K3a K3c K8e
Toyota C-HR (I) 72-112 225/45R19 K1c K6w A01 A12 A14
AX1T(EU,M), -/TMG 72-112 235/40R19 K1c K2b K6b K6x A18 A57 MHy
e11*2007/46*3641*..; 72-112 235/45R19 K1c K2b K6b K6x S04
e13*2007/46*1765*..; 72-112 245/40R19 K1c K2c K5v K6b K6x
e6*2007/46*0264*..;
e6*2007/46*0338*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54833 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55010623 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19EH2+ Typ CARMANI CA 23 8519
Hersteller AD Vimotion GmbH
Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota C-HR (II) 72-112 225/45R19 A12 A14 A18
AX2T(M), -/TGRE 72-112 235/45R19 A57 MpH S04
e6*2018/858*00294*..; 72-112 245/45R19 A01 G95
e13*2018/858*00573*.. 72-112 245/45R19 R34
72-112 255/40R19 A01 K3i K5x
Toyota Corolla (X) 66-97 215/35R19 T85 A12 A14 A18
E15EJ, E15ES 66-97 225/35R19 A01 K1c K2b K42 T88 Sth S04
e11*2001/116*
0304*00-08;
e11*2001/116*0314*.
Toyota Corolla (XI) 66, 73, 97 225/35R19 K2b K6r T88 A01 A12 A14
E15EJ, -/TMG 66, 73, 97 245/30R19 K2b K6r R03 T89 A18 A58 F23
e11*2001/116* 66, 73, 97 255/30R19 K2b K6r R03 KOV Lim V19
0304*09-..; S04
e13*2007/46*1910*..
- ab Modell 2014 (E18)
Toyota Corolla (XII) 72-97 225/35R19 T88 A12 A14 A18
ZE1EE(EU,M), -/TMG 72-97 235/30R19 T86 A58 Lim NoP
§22 54833*02
e6*2007/46*0316*..; 72-97 235/35R19 A01 G01 V19 S04
e13*2007/46*2013*.. 72-97 245/30R19 A01 K4h K6j R03 T89
- Limousine 72-97 255/30R19 A01 K2b K4g K6j K8h R03
- incl. Hybrid
Toyota Corolla (XII) 72,85,112 225/35R19 T88 A12 A14 A18
ZE1HE(EU,M), -/TMG 72,85,112 235/30R19 T86 A58 Flh KOV
e6*2007/46*0318*..; 72,85,112 235/35R19 A01 G01 NoP V19 S04
e13*2007/46*2012*.. 72,85,112 245/30R19 R03 T89
- Fließheck 72,85,112 255/30R19 R03
- incl. Hybrid
Toyota Corolla (XII) 72,85,112 225/35R19 T88 A12 A14 A18
ZE1HE(EU,M), -/TMG 72,85,112 235/30R19 T86 A58 Car KOV
e6*2007/46*0318*..; 72,85,112 235/35R19 A01 G01 NoP V19 S04
e13*2007/46*2012*.. 72,85,112 245/30R19 A01 K4h R03 T89
- Touring Sports 72,85,112 255/30R19 A01 K4h R03
- incl. Hybrid
Toyota Corolla Cross 72-112 225/45R19 A91 A14 A18 A57
Hybrid 72-112 235/40R19 A12 KMV S04
XG1TJ(JP,M), -/TGRE 72-112 235/45R19 A12
e6*2018/858*00186*..; 72-112 245/40R19 A01 A12 K1a
e13*2018/858*00420*.. 72-112 255/40R19 A01 A12 K1a
Toyota Corolla Trek (XII) 72, 112 225/35R19 K5w T88 A01 A12 A14
ZE1HE(EU,M), -/TMG 72, 112 235/30R19 K5w T86 A18 A58 Car
e6*2007/46*0318*..; 72, 112 235/35R19 G01 K5w KMV NoP V19
e13*2007/46*2012*.. 72, 112 245/30R19 R03 T89 S04
- Touring Sports 72, 112 255/30R19 R03
- incl. Hybrid
Toyota Corolla Verso 81-130 235/35R19 K42 K56 T91 A01 A12 A14
R1 A18 Ver S04
e11*2001/116*0222*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54833 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55010623 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19EH2+ Typ CARMANI CA 23 8519
Hersteller AD Vimotion GmbH

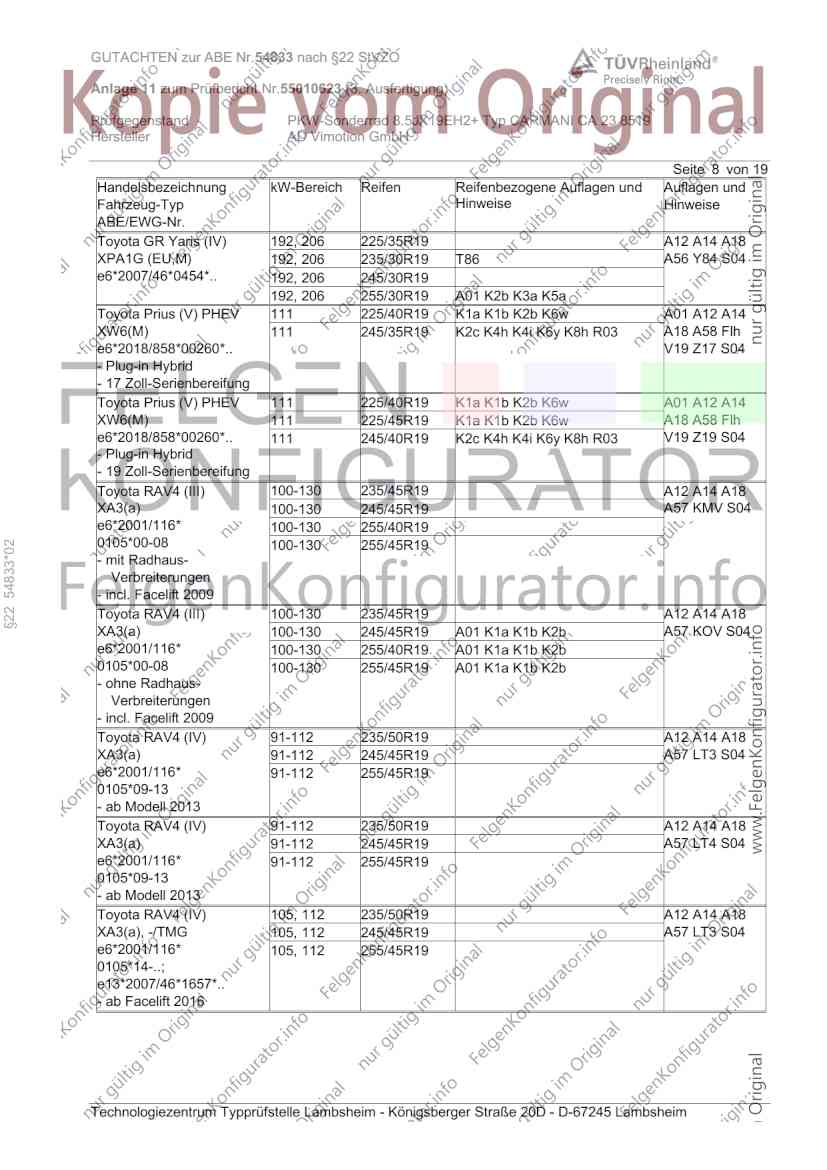

Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota GR Yaris (IV) 192, 206 225/35R19 A12 A14 A18
XPA1G (EU,M) 192, 206 235/30R19 T86 A56 Y84 S04
e6*2007/46*0454*.. 192, 206 245/30R19
192, 206 255/30R19 A01 K2b K3a K5a
Toyota Prius (V) PHEV 111 225/40R19 K1a K1b K2b K6w A01 A12 A14
XW6(M) 111 245/35R19 K2c K4h K4i K6y K8h R03 A18 A58 Flh
e6*2018/858*00260*.. V19 Z17 S04
- Plug-in Hybrid
- 17 Zoll-Serienbereifung
Toyota Prius (V) PHEV 111 225/40R19 K1a K1b K2b K6w A01 A12 A14
XW6(M) 111 225/45R19 K1a K1b K2b K6w A18 A58 Flh
e6*2018/858*00260*.. 111 245/40R19 K2c K4h K4i K6y K8h R03 V19 Z19 S04
- Plug-in Hybrid
- 19 Zoll-Serienbereifung
Toyota RAV4 (III) 100-130 235/45R19 A12 A14 A18
XA3(a) 100-130 245/45R19 A57 KMV S04
e6*2001/116* 100-130 255/40R19
0105*00-08
§22 54833*02
100-130 255/45R19
- mit Radhaus-
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 235/45R19 A12 A14 A18
XA3(a) 100-130 245/45R19 A01 K1a K1b K2b A57 KOV S04
e6*2001/116* 100-130 255/40R19 A01 K1a K1b K2b
0105*00-08 100-130 255/45R19 A01 K1a K1b K2b
- ohne Radhaus-
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (IV) 91-112 235/50R19 A12 A14 A18
XA3(a) 91-112 245/45R19 A57 LT3 S04
e6*2001/116* 91-112 255/45R19
0105*09-13
- ab Modell 2013
Toyota RAV4 (IV) 91-112 235/50R19 A12 A14 A18
XA3(a) 91-112 245/45R19 A57 LT4 S04
e6*2001/116* 91-112 255/45R19
0105*09-13
- ab Modell 2013
Toyota RAV4 (IV) 105, 112 235/50R19 A12 A14 A18
XA3(a), -/TMG 105, 112 245/45R19 A57 LT3 S04
e6*2001/116* 105, 112 255/45R19
0105*14-..;
e13*2007/46*1657*..
- ab Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54833 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55010623 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19EH2+ Typ CARMANI CA 23 8519
Hersteller AD Vimotion GmbH
Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (IV) 105, 112 235/50R19 A12 A14 A18
XA3(a), -/TMG 105, 112 245/45R19 A57 LT4 S04
e6*2001/116* 105, 112 255/45R19
0105*14-..;
e13*2007/46*1657*..
- ab Facelift 2016
Toyota RAV4 (IV) Hybrid 114 235/50R19 A12 A14 A18
XA4(EU,M), -/TMG 114 245/45R19 A57 LT3 S04
e6*2007/46*0166*..; 114 255/45R19
e13*2007/46*1658*..
Toyota RAV4 (IV) Hybrid 114 235/50R19 A12 A14 A18
XA4(EU,M), -/TMG 114 245/45R19 A57 LT4 S04
e6*2007/46*0166*..; 114 255/45R19
e13*2007/46*1658*..
Toyota Verso 82-130 225/40R19 A12 A14 A18
AR2, /-N, /-MS1 97,108 235/35R19 Ver S04
e11*2001/116*0350*..;
e11*2007/46*0117*..;
§22 54833*02
e11*2007/46*0234*..
- incl. Modell 2013
Toyota Yaris Cross 68, 92 225/40R19 K1c A01 A12 A14
XPB1F(M,EUM), -/TGRE 68, 92 235/40R19 K1c K2b K6y K8a A18 A58 F23
e6*2018/858*00013*..; 68, 92 245/35R19 K1c K2b K6y K8a Flh NoE NoP
e13*2018/858*00156*.. 68, 92 255/35R19 K1c K2b K5v K6y K8a V19 S04
Toyota Yaris Cross AWD 68 225/40R19 K1c K2b A01 A12 A14
XPB1F(M,EUM), -/TGRE 68 235/40R19 K1c K2c A18 A56 F24
e6*2018/858*00013*..; 68 245/35R19 K1c K2c Flh NoE NoP
e13*2018/858*00156*.. 68 245/40R19 K1c K2c K3i K5v S04
68 255/35R19 K1c K2c K5v K6v
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54833 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55010623 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19EH2+ Typ CARMANI CA 23 8519
Hersteller AD Vimotion GmbH
Seite 10 von 19
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
§22 54833*02
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54833 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55010623 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19EH2+ Typ CARMANI CA 23 8519
Hersteller AD Vimotion GmbH
Seite 11 von 19
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
§22 54833*02
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen Reifengrößen
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb
der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G95 Bei Fahrzeugen mit ausschließlich 17 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54833 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55010623 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19EH2+ Typ CARMANI CA 23 8519
Hersteller AD Vimotion GmbH
Seite 12 von 19
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördelkante
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
§22 54833*02
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender Freiraum
im Bereich der Spritzwand ist herzustellen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben zu
biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig nach
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenverkleidung
300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54833 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55010623 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19EH2+ Typ CARMANI CA 23 8519
Hersteller AD Vimotion GmbH
Seite 13 von 19
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenverkleidung
im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach außen drücken) bzw.
auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
§22 54833*02
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Radmitte
vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54833 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55010623 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19EH2+ Typ CARMANI CA 23 8519
Hersteller AD Vimotion GmbH
Seite 14 von 19
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Radmitte
vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
§22 54833*02
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung mit
225/65R17 ww. 225/60R18. Wendekreis von 10,6 m bzw. 2,85 Lenkradumdrehungen von Anschlag zu
Anschlag.
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung mit
235/55R18. Wendekreis von 11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54833 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55010623 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19EH2+ Typ CARMANI CA 23 8519
Hersteller AD Vimotion GmbH
Seite 15 von 19
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R34 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/60R17,
225/55R18 oder 225/50R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
§22 54833*02
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54833 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55010623 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19EH2+ Typ CARMANI CA 23 8519
Hersteller AD Vimotion GmbH
Seite 16 von 19
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
§22 54833*02
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54833 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55010623 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19EH2+ Typ CARMANI CA 23 8519
Hersteller AD Vimotion GmbH
Seite 17 von 19
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 245/50R19, 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 235/60R19 255/55R19
Nr. 12 245/30R19 305/25R19
Nr. 13 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 14 245/40R19 275/35R19, 285/35R19
Nr. 15 245/45R19 265/40R19, 275/40R19
Nr. 16 245/50R19 275/45R19
Nr. 17 255/30R19 305/25R19, 315/25R19
Nr. 18 255/35R19 285/30R19, 295/30R19, 305/30R19
§22 54833*02
Nr. 19 255/40R19 285/35R19, 295/35R19
Nr. 20 255/45R19 285/40R19
Nr. 21 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 22 255/55R19 275/50R19
Nr. 23 265/30R19 305/25R19, 315/25R19
Nr. 24 265/35R19 295/30R19, 305/30R19
Nr. 25 265/40R19 295/35R19
Nr. 26 265/45R19 295/40R19
Nr. 27 265/50R19 295/45R19
Nr. 28 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
VC3 Folgende Reifenkombinationen sind, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind,
möglich:
Vorderachse Hinterachse
Nr. 1 245/35R19 245/35R19, 255/35R19, 265/35R19, 285/30R19, 295/30R19
Nr. 2 255/30R19 275/30R19
Nr. 3 255/35R19 255/35R19, 275/35R19, 295/30R19
Nr. 4 265/30R19 285/30R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54833 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55010623 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19EH2+ Typ CARMANI CA 23 8519
Hersteller AD Vimotion GmbH
Seite 18 von 19
VL9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/35R19, 255/35R19, 275/30R19, 285/30R19
Nr. 2 235/35R19 245/35R19, 255/35R19, 285/30R19
Nr. 3 255/30R19 255/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Ver Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Minivan
(z.B. Verso, Gran, ...)
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserieform
Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-Reifengrößen
§22 54833*02
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. Oktober 2025 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54833 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55010623 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19EH2+ Typ CARMANI CA 23 8519
Hersteller AD Vimotion GmbH
Seite 19 von 19
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum März 2023.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. Oktober 2025
§22 54833*02
Wagner 00457058.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 54833*02
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
