GUTACHTEN zur TTG NR.100024 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55061424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx19H2 Typ CARMANI CA 26 7519
Hersteller AD Vimotion GmbH

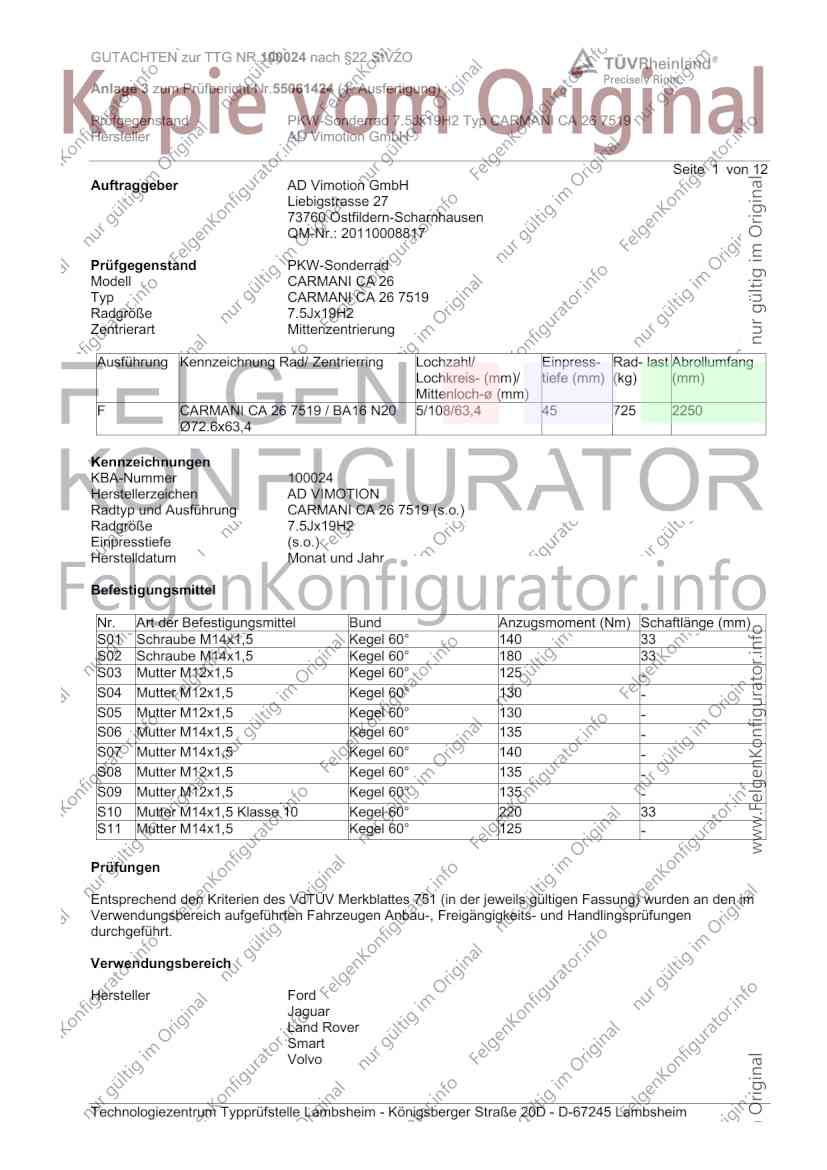

Seite 1 von 12
Auftraggeber AD Vimotion GmbH
Liebigstrasse 27
73760 Ostfildern-Scharnhausen
QM-Nr.: 20110008817
Prüfgegenstand PKW-Sonderrad
Modell CARMANI CA 26
Typ CARMANI CA 26 7519
Radgröße 7.5Jx19H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
F CARMANI CA 26 7519 / BA16 N20 5/108/63,4 45 725 2250
Ø72.6x63,4
Kennzeichnungen
KBA-Nummer 100024
Herstellerzeichen AD VIMOTION
Radtyp und Ausführung CARMANI CA 26 7519 (s.o.)
Radgröße 7.5Jx19H2
Einpresstiefe (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 140 33
S02 Schraube M14x1,5 Kegel 60° 180 33
S03 Mutter M12x1,5 Kegel 60° 125 -
S04 Mutter M12x1,5 Kegel 60° 130 -
S05 Mutter M12x1,5 Kegel 60° 130 -
S06 Mutter M14x1,5 Kegel 60° 135 -
S07 Mutter M14x1,5 Kegel 60° 140 -
S08 Mutter M12x1,5 Kegel 60° 135 -
S09 Mutter M12x1,5 Kegel 60° 135 -
S10 Mutter M14x1,5 Klasse 10 Kegel 60° 220 33
S11 Mutter M14x1,5 Kegel 60° 125 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Smart
Volvo
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100024 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55061424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx19H2 Typ CARMANI CA 26 7519
Hersteller AD Vimotion GmbH
Seite 2 von 12

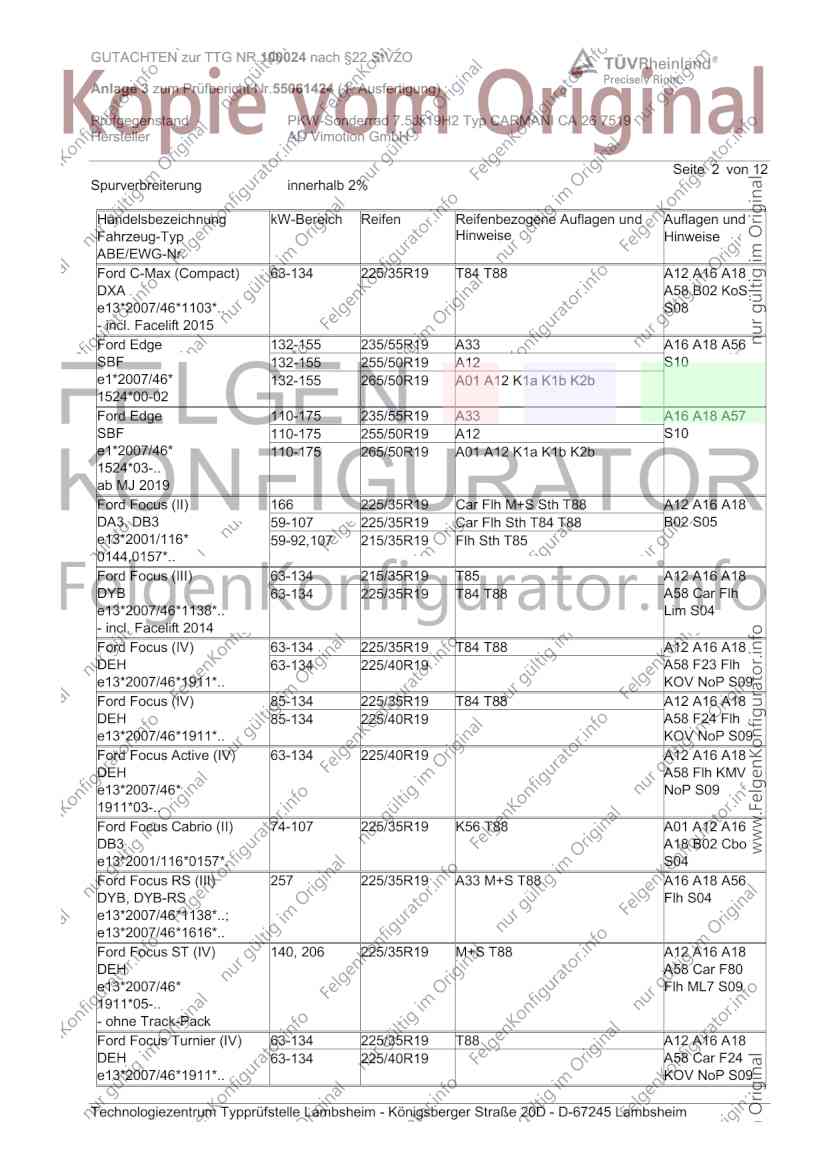

Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max (Compact) 63-134 225/35R19 T84 T88 A12 A16 A18
DXA A58 B02 KoS
e13*2007/46*1103*.. S08
- incl. Facelift 2015
Ford Edge 132-155 235/55R19 A33 A16 A18 A56
SBF 132-155 255/50R19 A12 S10
e1*2007/46* 132-155 265/50R19 A01 A12 K1a K1b K2b
1524*00-02
Ford Edge 110-175 235/55R19 A33 A16 A18 A57
SBF 110-175 255/50R19 A12 S10
e1*2007/46* 110-175 265/50R19 A01 A12 K1a K1b K2b
1524*03-..
ab MJ 2019
Ford Focus (II) 166 225/35R19 Car Flh M+S Sth T88 A12 A16 A18
DA3, DB3 59-107 225/35R19 Car Flh Sth T84 T88 B02 S05
e13*2001/116* 59-92,107 215/35R19 Flh Sth T85
0144,0157*..
Ford Focus (III) 63-134 215/35R19 T85 A12 A16 A18
DYB 63-134 225/35R19 T84 T88 A58 Car Flh
e13*2007/46*1138*.. Lim S04
- incl. Facelift 2014
Ford Focus (IV) 63-134 225/35R19 T84 T88 A12 A16 A18
DEH 63-134 225/40R19 A58 F23 Flh
e13*2007/46*1911*.. KOV NoP S09
Ford Focus (IV) 85-134 225/35R19 T84 T88 A12 A16 A18
DEH 85-134 225/40R19 A58 F24 Flh
e13*2007/46*1911*.. KOV NoP S09
Ford Focus Active (IV) 63-134 225/40R19 A12 A16 A18
DEH A58 Flh KMV
e13*2007/46* NoP S09
1911*03-..
Ford Focus Cabrio (II) 74-107 225/35R19 K56 T88 A01 A12 A16
DB3 A18 B02 Cbo
e13*2001/116*0157*. S04
Ford Focus RS (III) 257 225/35R19 A33 M+S T88 A16 A18 A56
DYB, DYB-RS Flh S04
e13*2007/46*1138*..;
e13*2007/46*1616*..
Ford Focus ST (IV) 140, 206 225/35R19 M+S T88 A12 A16 A18
DEH A58 Car F80
e13*2007/46* Flh ML7 S09
1911*05-..
- ohne Track-Pack
Ford Focus Turnier (IV) 63-134 225/35R19 T88 A12 A16 A18
DEH 63-134 225/40R19 A58 Car F24
e13*2007/46*1911*.. KOV NoP S09
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100024 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55061424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx19H2 Typ CARMANI CA 26 7519
Hersteller AD Vimotion GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus Turnier Active 63-134 225/40R19 A12 A16 A18
(IV) A58 Car F24
DEH KMV NoP S09
e13*2007/46*
1911*03-..
Ford Galaxy (III) 88-177 235/45R19 T95 T99 145 A12 A16 A18
WA6, WAH6 88-177 245/45R19 145 A57 MHy NoE
e13*2001/116* S10
0185*24-..;
e13*2007/46*2374*..
- ab MJ 2016 (MK3)
Ford Kuga (II) 85-134 225/45R19 R37 A12 A16 A18
DM2 85-178 235/45R19 A57 S08
e13*2001/116* 85-178 245/45R19
0109*31-..
- ab Modell 2013
- incl. Facelift 2016
Ford Kuga (III) 88-140 225/55R19 A12 A16 A18
DFK 88-140 235/50R19 A57 NoP S08
e13*2007/46*2188*.. 88-140 245/50R19
- incl. Facelift 2024
Ford Kuga (III) PHEV 111, 112 225/55R19 A12 A16 A18
DFK, DFHK 111, 112 235/50R19 A58 S08
e13*2007/46*2188*..; 111, 112 245/50R19
e13*2018/858*
00042*..
- Plug-in Hybrid
- incl. Facelift 2024
Ford Mondeo (V) 85-177 225/40R19 T89 T93 A12 A16 A18
BA7 A57 Flh Lim
e13*2001/116* S08
0249*26-..
- ab MJ 2015 (MK5)
Ford Mondeo Hybrid (V) 103 225/40R19 T89 T93 A12 A16 A18
BA7-HEV, BA7H A58 Car Lim
e13*2007/46*1485*.. S08
Ford Mondeo Turnier (V) 85-177 225/40R19 T89 T93 A12 A16 A18
BA7 A57 Car S08
e13*2001/116*
0249*26-..
- ab MJ 2015 (MK5)
Ford Puma 70-114 225/40R19 A12 A16 A18
J2K A58 NoE NoP
e9*2007/46* S08
3165*00-15
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100024 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55061424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx19H2 Typ CARMANI CA 26 7519
Hersteller AD Vimotion GmbH

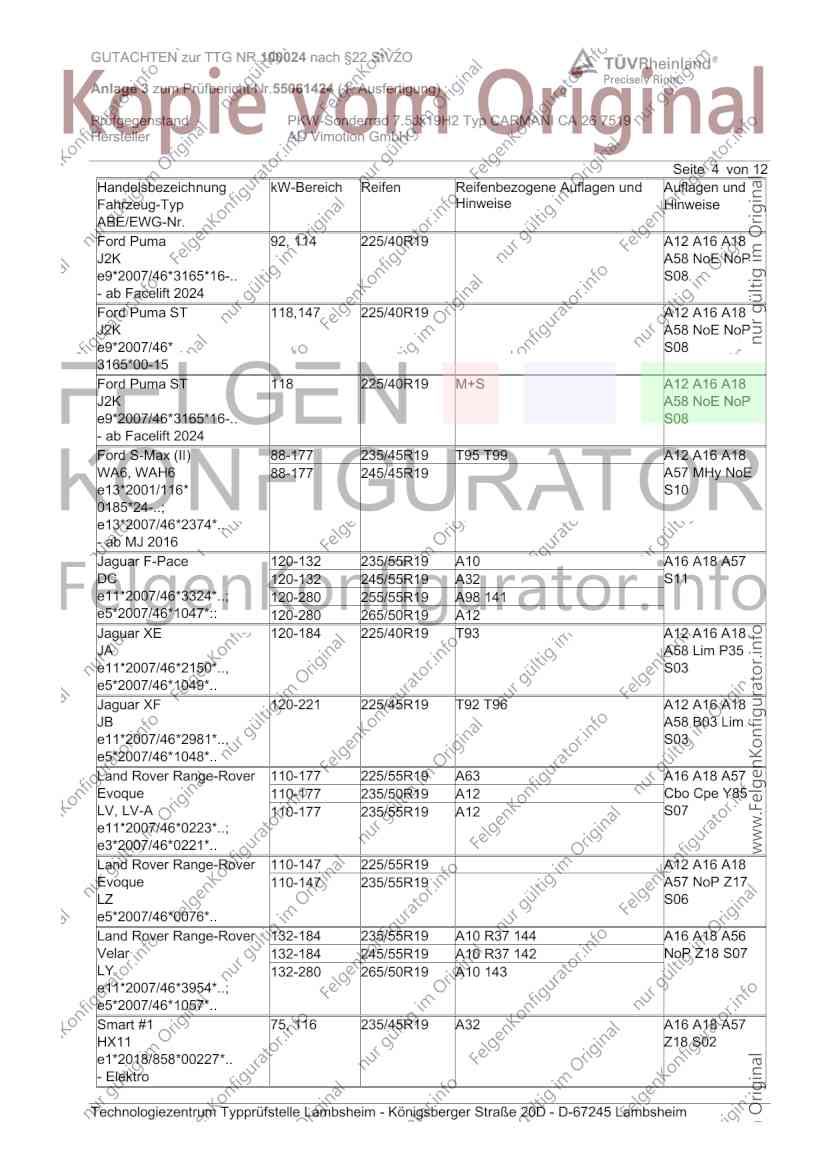

Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Puma 92, 114 225/40R19 A12 A16 A18
J2K A58 NoE NoP
e9*2007/46*3165*16-.. S08
- ab Facelift 2024
Ford Puma ST 118,147 225/40R19 A12 A16 A18
J2K A58 NoE NoP
e9*2007/46* S08
3165*00-15
Ford Puma ST 118 225/40R19 M+S A12 A16 A18
J2K A58 NoE NoP
e9*2007/46*3165*16-.. S08
- ab Facelift 2024
Ford S-Max (II) 88-177 235/45R19 T95 T99 A12 A16 A18
WA6, WAH6 88-177 245/45R19 A57 MHy NoE
e13*2001/116* S10
0185*24-..;
e13*2007/46*2374*..
- ab MJ 2016
Jaguar F-Pace 120-132 235/55R19 A10 A16 A18 A57
DC 120-132 245/55R19 A32 S11
e11*2007/46*3324*..; 120-280 255/55R19 A98 141
e5*2007/46*1047*:: 120-280 265/50R19 A12
Jaguar XE 120-184 225/40R19 T93 A12 A16 A18
JA A58 Lim P35
e11*2007/46*2150*.., S03
e5*2007/46*1049*..
Jaguar XF 120-221 225/45R19 T92 T96 A12 A16 A18
JB A58 B03 Lim
e11*2007/46*2981*.., S03
e5*2007/46*1048*..
Land Rover Range-Rover 110-177 225/55R19 A63 A16 A18 A57
Evoque 110-177 235/50R19 A12 Cbo Cpe Y85
LV, LV-A 110-177 235/55R19 A12 S07
e11*2007/46*0223*..;
e3*2007/46*0221*..
Land Rover Range-Rover 110-147 225/55R19 A12 A16 A18
Evoque 110-147 235/55R19 A57 NoP Z17
LZ S06
e5*2007/46*0076*..
Land Rover Range-Rover 132-184 235/55R19 A10 R37 144 A16 A18 A56
Velar 132-184 245/55R19 A10 R37 142 NoP Z18 S07
LY 132-280 265/50R19 A10 143
e11*2007/46*3954*..;
e5*2007/46*1057*..
Smart #1 75, 116 235/45R19 A32 A16 A18 A57
HX11 Z18 S02
e1*2018/858*00227*..
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100024 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55061424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx19H2 Typ CARMANI CA 26 7519
Hersteller AD Vimotion GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60 120-186 225/40R19 A98 T89 T93 A16 A18 A57
Z KOV Lim NBF
e4*2007/46* NoP Z16 Z17
1315*05-.. S01
Volvo S60CC, V60CC 110-187 225/45R19 A12 A16 A18
F 110-187 235/45R19 A01 K3s A57 Car KMV
e9*2007/46*0023*.. Lim S01
- Cross Country
Volvo V40 84 - 187 225/35R19 T84 T88 A12 A16 A18
M, M-N2E A58 Flh X4V
e4*2001/116* S04
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/40R19 A33 A16 A18 A57
M, M-N2E Flh S04
e4*2001/116*
0076*29-..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 110-186 225/40R19 A98 T89 T93 A16 A18 A57
Z Car KOV NBF
e4*2007/46*1315* NoP Z16 Z17
S01
Volvo V60 CC 110-186 225/45R19 A12 A16 A18
Z 110-186 235/45R19 A56 Car KMV
e4*2007/46*1315*.. 110-186 245/45R19 A01 K1a K1b NBF NoP S01
- Cross Country
Volvo V90 CC 120-240 235/50R19 A12 A16 A18 A56
P 120-240 245/45R19 A98 KMV NBF NoP
e4*2007/46*1067*01-.. S01
- Cross Country
Volvo XC40 95-184 235/50R19 A92 A16 A18 A57
X 95-184 245/45R19 A98 MpH NoE S01
e9*2007/46*3146*.. 95-184 245/50R19 A01 A12 K2b
Volvo XC60 100-242 235/55R19 K1a A01 A12 A16
D, /-2D, /-N2D, /-N2E 100-242 245/50R19 K1c K2b A18 A57 S01
e9*2001/116*0068*..; 100-242 255/50R19 K1c K2b
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC60 110-240 235/50R19 A98 A16 A18 A57
U 110-240 235/55R19 A12 KOV NoP S01
e4*2007/46*1220*.. 110-240 245/50R19 A01 A12 K1a K1b
- ohne Radhaus- 110-240 255/50R19 A01 A12 K1c K2c
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100024 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55061424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx19H2 Typ CARMANI CA 26 7519
Hersteller AD Vimotion GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 110-240 235/50R19 A98 A16 A18 A57
U 110-240 235/55R19 A12 KMV NoP X5V
e4*2007/46*1220*.. 110-240 245/50R19 A12 S01
- mit Radhaus- 110-240 255/50R19 A01 A12 K1a K1b K2c
Verbreiterungen
(ww. Serie 8,5x21-
ET49,5)
Volvo XC60 110-240 235/50R19 A98 A16 A18 A57
U 110-240 235/55R19 A12 KMV NoP X6V
e4*2007/46*1220*.. 110-240 245/50R19 A12 S01
- mit Radhaus- 110-240 255/50R19 A12
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC60 T6/T8 186-235 235/50R19 A98 A16 A18 A56
U 186-235 235/55R19 A12 BW7 KOV P40
e4*2007/46*1220*.. 186-235 245/50R19 A01 A12 K1a K1b S01
- Twin Engine Hybrid 186-235 255/50R19 A01 A12 K1c K2c
- ohne Radhaus-
Verbreiterungen
Volvo XC60 T6/T8 186-235 235/50R19 A98 A16 A18 A56
U 186-235 235/55R19 A12 BW7 KMV P40
e4*2007/46*1220*.. 186-235 245/50R19 A12 X5V S01
- Twin Engine Hybrid 186-235 255/50R19 A01 A12 K1a K1b K2c
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-
ET49,5)
Volvo XC60 T6/T8 186-235 235/50R19 A98 A16 A18 A56
U 186-235 235/55R19 A12 BW7 KMV P40
e4*2007/46*1220*.. 186-235 245/50R19 A12 X6V S01
- Twin Engine Hybrid 186-235 255/50R19 A12
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die
Teiletypgenehmigung des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere
enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

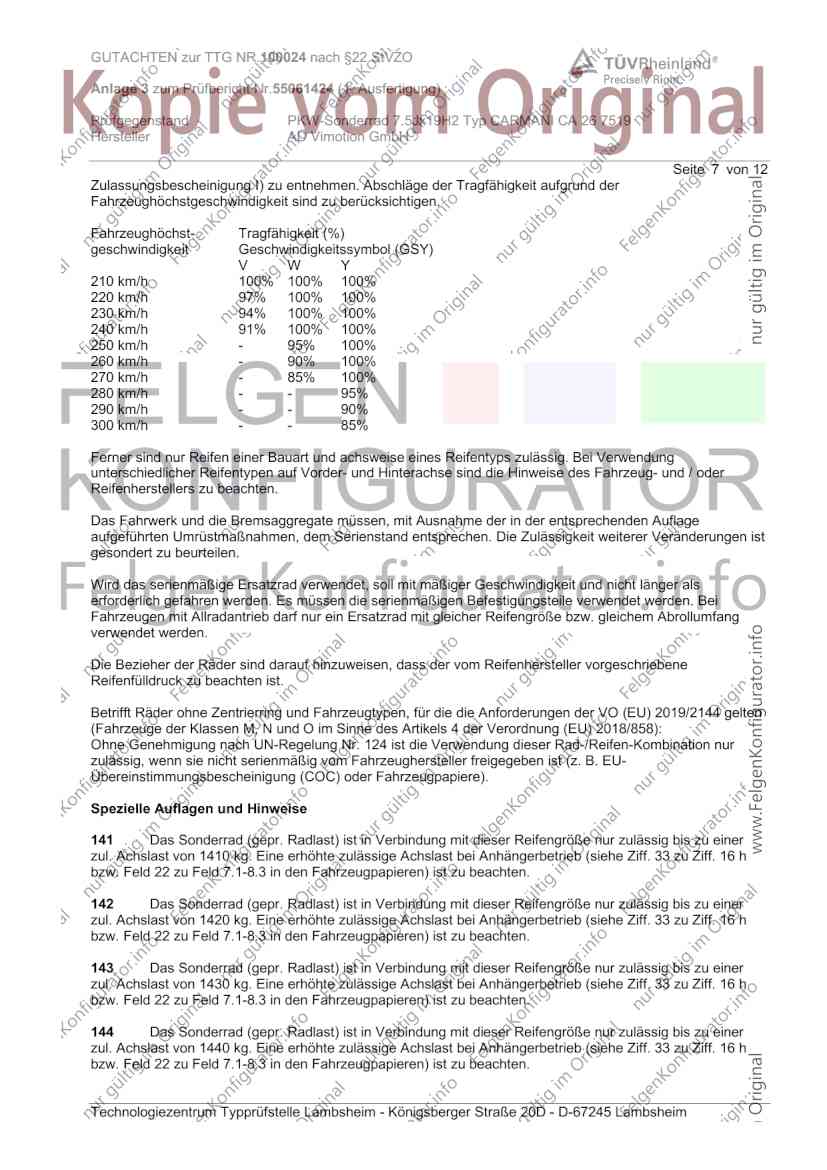

GUTACHTEN zur TTG NR.100024 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55061424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx19H2 Typ CARMANI CA 26 7519
Hersteller AD Vimotion GmbH
Seite 7 von 12
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

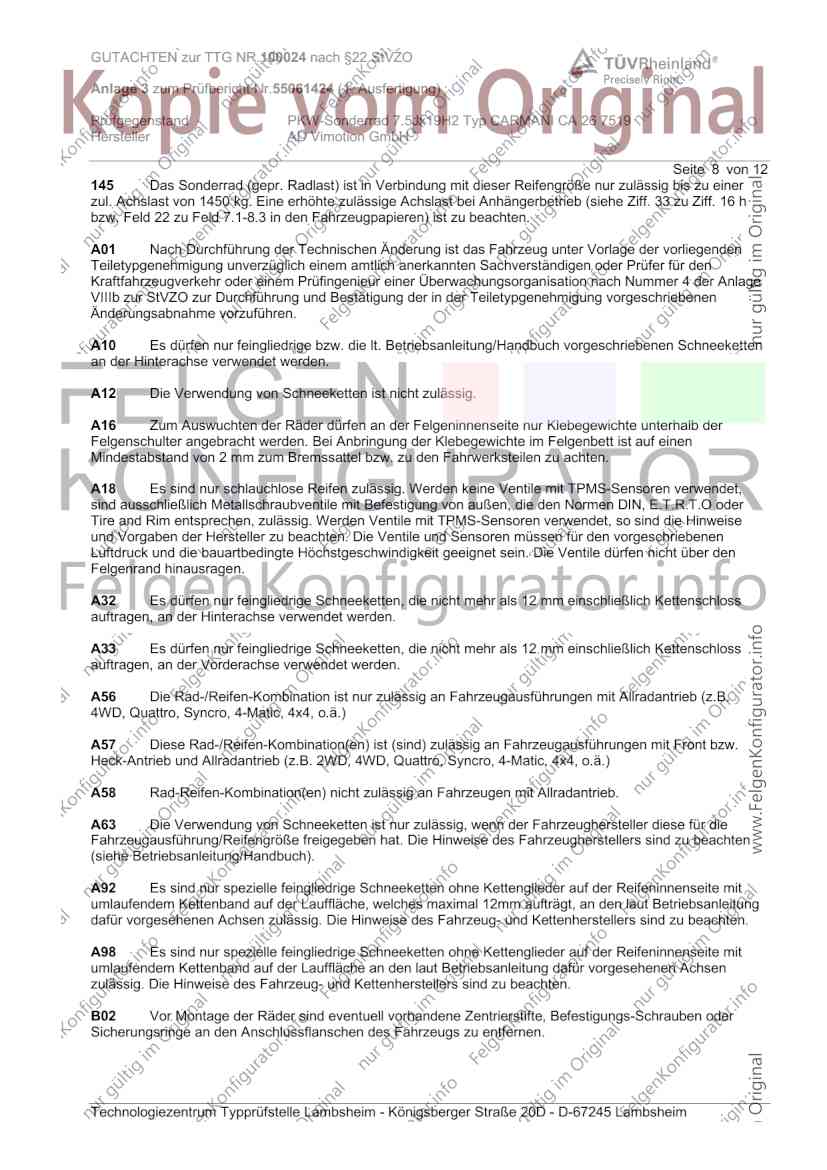

GUTACHTEN zur TTG NR.100024 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55061424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx19H2 Typ CARMANI CA 26 7519
Hersteller AD Vimotion GmbH
Seite 8 von 12
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
Teiletypgenehmigung unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der Teiletypgenehmigung vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu beachten
(siehe Betriebsanleitung/Handbuch).
A92 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 12mm aufträgt, an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen Achsen
zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

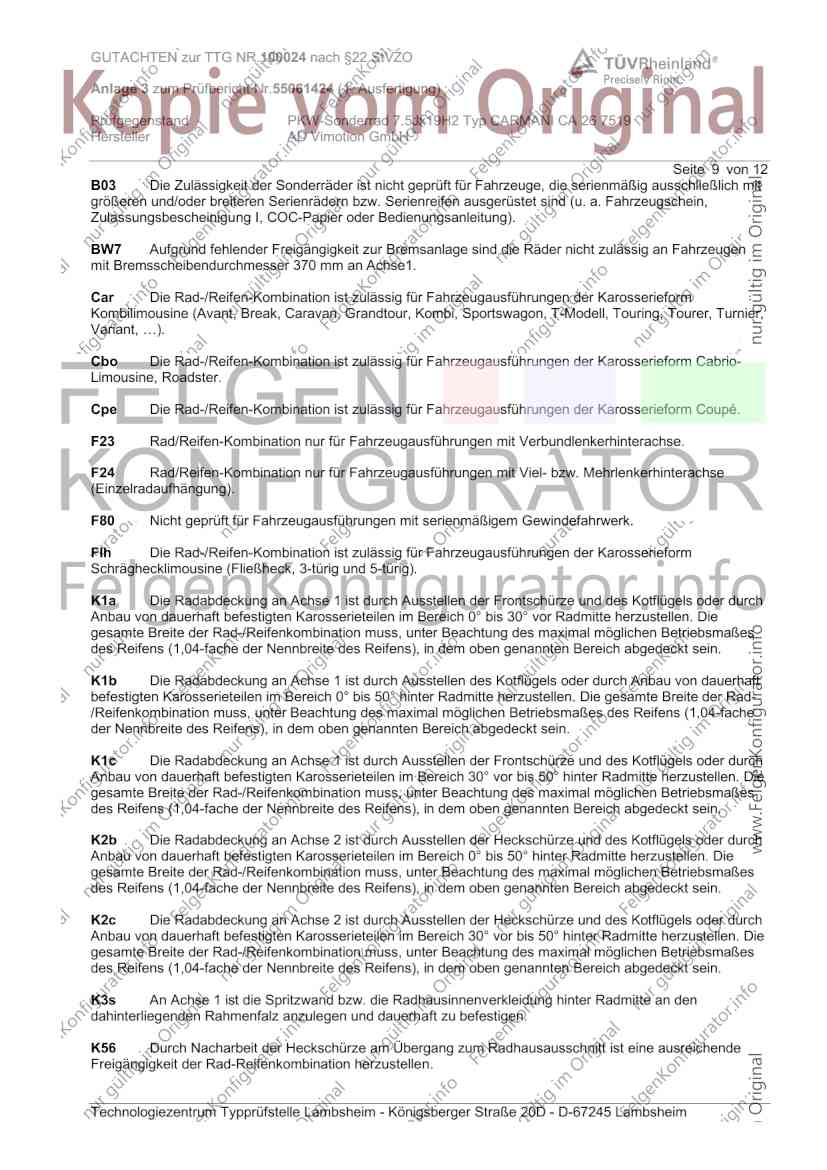

GUTACHTEN zur TTG NR.100024 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55061424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx19H2 Typ CARMANI CA 26 7519
Hersteller AD Vimotion GmbH
Seite 9 von 12
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F80 Nicht geprüft für Fahrzeugausführungen mit serienmäßigem Gewindefahrwerk.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

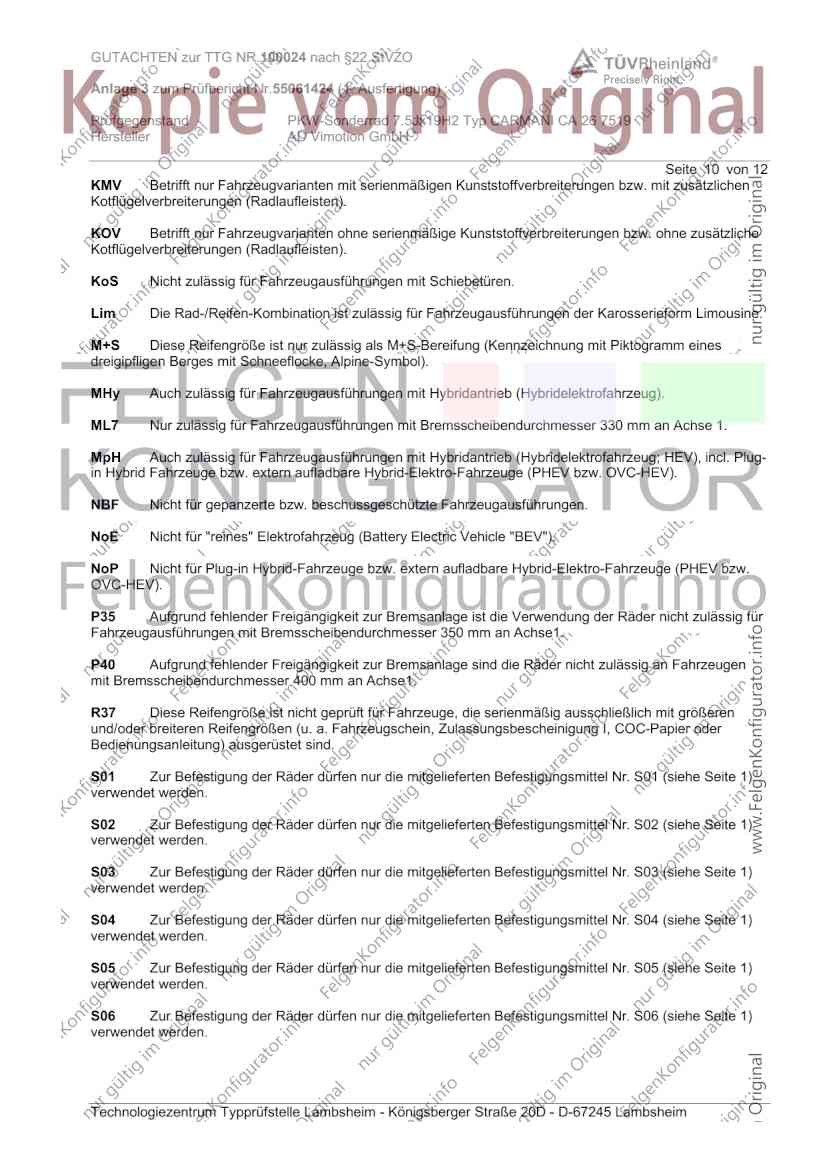

GUTACHTEN zur TTG NR.100024 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55061424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx19H2 Typ CARMANI CA 26 7519
Hersteller AD Vimotion GmbH
Seite 10 von 12
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
ML7 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 330 mm an Achse 1.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 400 mm an Achse1.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100024 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55061424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx19H2 Typ CARMANI CA 26 7519
Hersteller AD Vimotion GmbH
Seite 11 von 12
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe Seite 1)
verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe Seite 1)
verwendet werden.

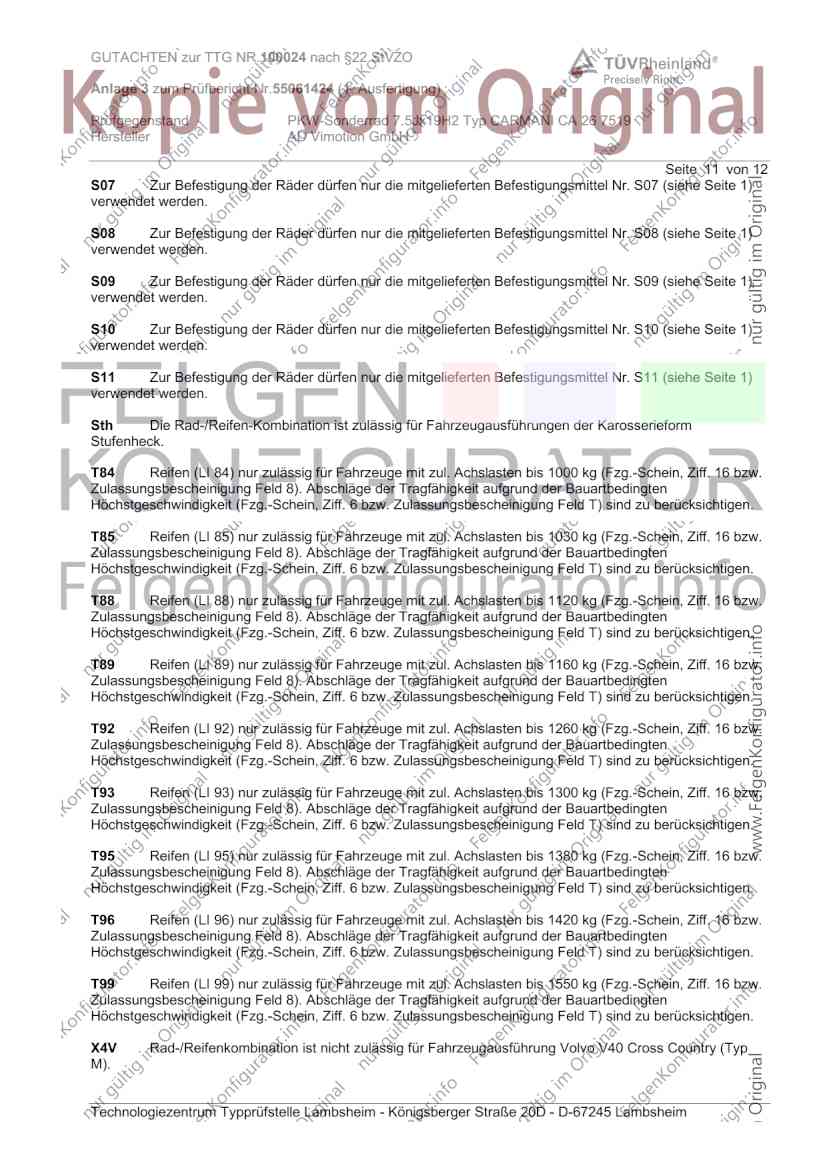

S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country (Typ
M).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100024 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55061424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx19H2 Typ CARMANI CA 26 7519
Hersteller AD Vimotion GmbH
Seite 12 von 12

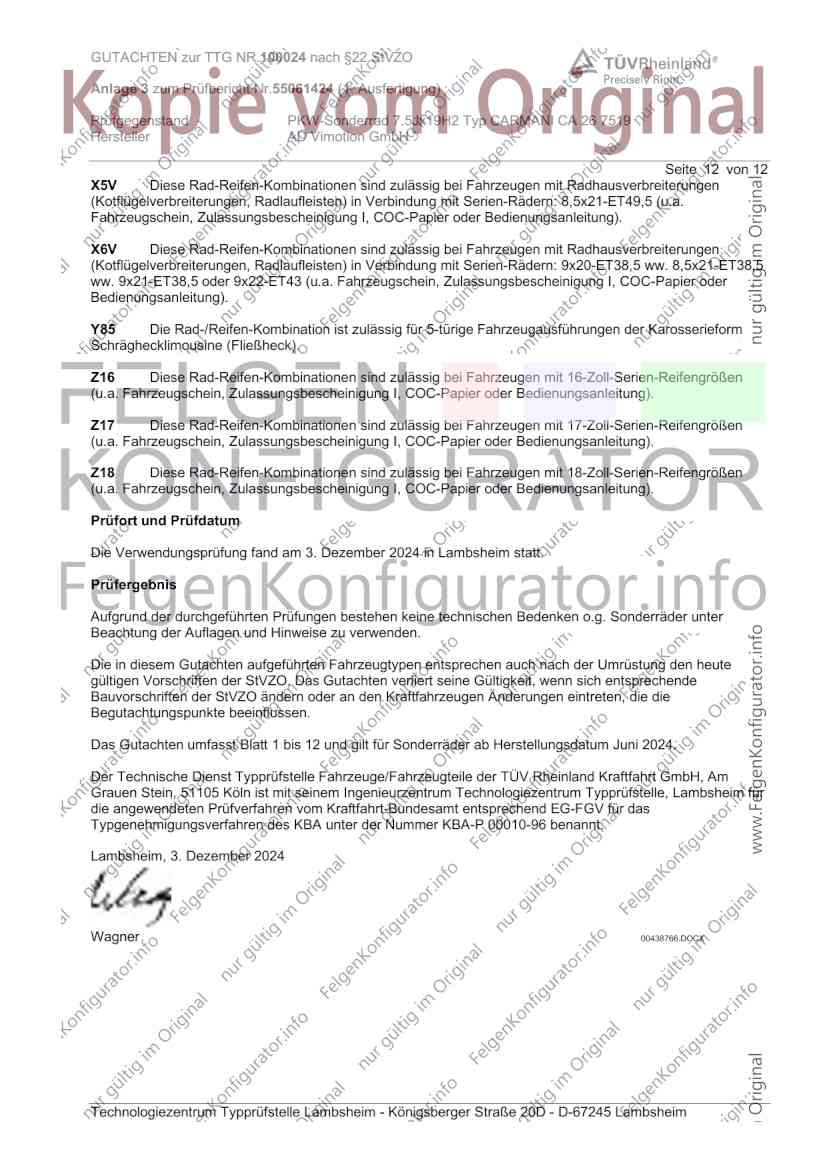

X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-ET38,5
ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 3. Dezember 2024 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juni 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. Dezember 2024
Wagner 00438766.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
