Prüfbericht / Test Report ECE R124 002415
Anlage 05 annex 05 Prüfbericht / Test Report Nr.55040324 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.5Jx19H2 Typ / Type CARMANI CA 26 8519
Hersteller / Manufacturer AD Vimotion GmbH

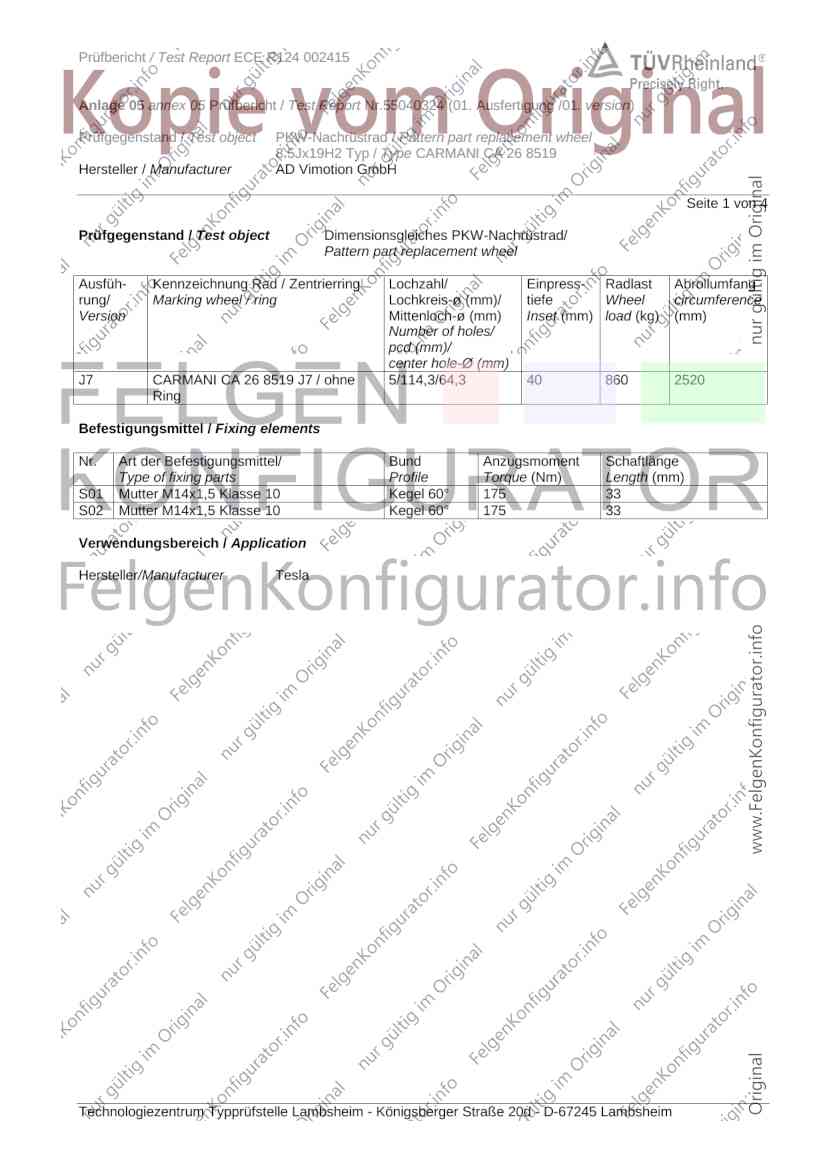

Seite 1 von 4
Prüfgegenstand / Test object Dimensionsgleiches PKW-Nachrüstrad/
Pattern part replacement wheel
Ausfüh- Kennzeichnung Rad / Zentrierring Lochzahl/ Einpress- Radlast Abrollumfang
rung/ Marking wheel / ring Lochkreis-ø (mm)/ tiefe Wheel circumference
Version Mittenloch-ø (mm) Inset (mm) load (kg) (mm)
Number of holes/
pcd (mm)/
center hole-Ø (mm)
J7 CARMANI CA 26 8519 J7 / ohne 5/114,3/64,3 40 860 2520
Ring
Befestigungsmittel / Fixing elements
Nr. Art der Befestigungsmittel/ Bund Anzugsmoment Schaftlänge
Type of fixing parts Profile Torque (Nm) Length (mm)
S01 Mutter M14x1,5 Klasse 10 Kegel 60° 175 33
S02 Mutter M14x1,5 Klasse 10 Kegel 60° 175 33
Verwendungsbereich / Application
Hersteller/Manufacturer Tesla
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 002415
Anlage 05 annex 05 Prüfbericht / Test Report Nr.55040324 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.5Jx19H2 Typ / Type CARMANI CA 26 8519
Hersteller / Manufacturer AD Vimotion GmbH

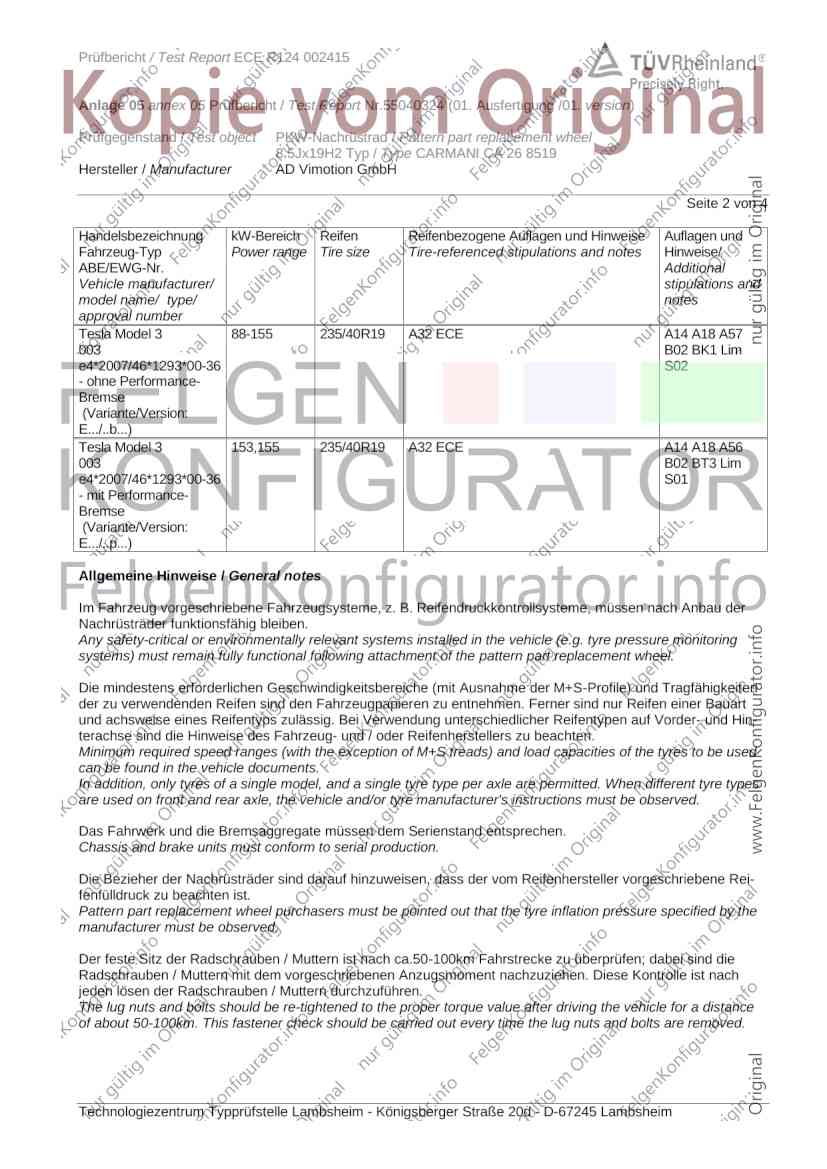

Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Power range Tire size Tire-referenced stipulations and notes Hinweise/
ABE/EWG-Nr. Additional
Vehicle manufacturer/ stipulations and
model name/ type/ notes
approval number
Tesla Model 3 88-155 235/40R19 A32 ECE A14 A18 A57
003 B02 BK1 Lim
e4*2007/46*1293*00-36 S02
- ohne Performance-
Bremse
(Variante/Version:
E.../..b...)
Tesla Model 3 153,155 235/40R19 A32 ECE A14 A18 A56
003 B02 BT3 Lim
e4*2007/46*1293*00-36 S01
- mit Performance-
Bremse
(Variante/Version:
E.../..p...)
Allgemeine Hinweise / General notes
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Nachrüsträder funktionsfähig bleiben.
Any safety-critical or environmentally relevant systems installed in the vehicle (e.g. tyre pressure monitoring
systems) must remain fully functional following attachment of the pattern part replacement wheel.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Tragfähigkeiten
der zu verwendenden Reifen sind den Fahrzeugpapieren zu entnehmen. Ferner sind nur Reifen einer Bauart
und achsweise eines Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hin-
terachse sind die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Minimum required speed ranges (with the exception of M+S treads) and load capacities of the tyres to be used
can be found in the vehicle documents.
In addition, only tyres of a single model, and a single tyre type per axle are permitted. When different tyre types
are used on front and rear axle, the vehicle and/or tyre manufacturer's instructions must be observed.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Chassis and brake units must conform to serial production.
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene Rei-
fenfülldruck zu beachten ist.
Pattern part replacement wheel purchasers must be pointed out that the tyre inflation pressure specified by the
manufacturer must be observed.
Der feste Sitz der Radschrauben / Muttern ist nach ca.50-100km Fahrstrecke zu überprüfen; dabei sind die
Radschrauben / Muttern mit dem vorgeschriebenen Anzugsmoment nachzuziehen. Diese Kontrolle ist nach
jeden lösen der Radschrauben / Muttern durchzuführen.
The lug nuts and bolts should be re-tightened to the proper torque value after driving the vehicle for a distance
of about 50-100km. This fastener check should be carried out every time the lug nuts and bolts are removed.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 002415
Anlage 05 annex 05 Prüfbericht / Test Report Nr.55040324 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.5Jx19H2 Typ / Type CARMANI CA 26 8519
Hersteller / Manufacturer AD Vimotion GmbH

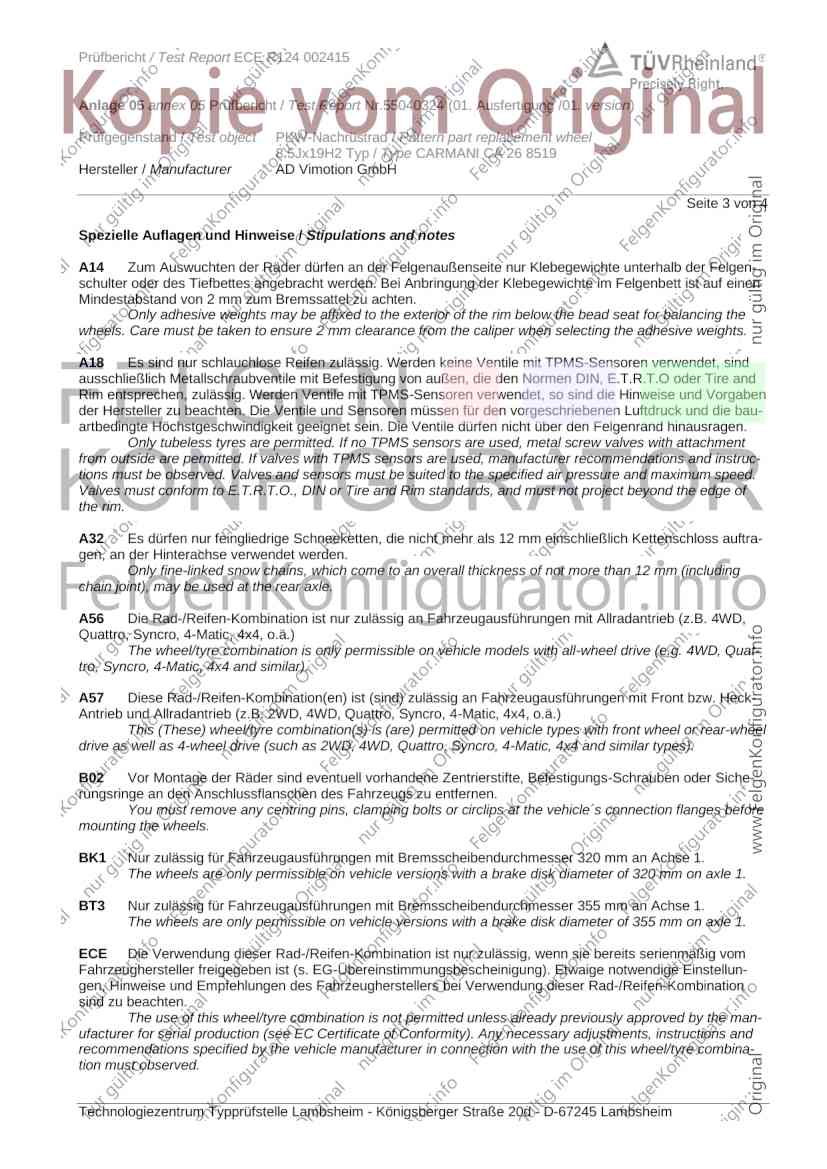

Seite 3 von 4
Spezielle Auflagen und Hinweise / Stipulations and notes
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der Felgen-
schulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel zu achten.
Only adhesive weights may be affixed to the exterior of the rim below the bead seat for balancing the
wheels. Care must be taken to ensure 2 mm clearance from the caliper when selecting the adhesive weights.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet, sind
ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder Tire and
Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben
der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die bau-
artbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
Only tubeless tyres are permitted. If no TPMS sensors are used, metal screw valves with attachment
from outside are permitted. If valves with TPMS sensors are used, manufacturer recommendations and instruc-
tions must be observed. Valves and sensors must be suited to the specified air pressure and maximum speed.
Valves must conform to E.T.R.T.O., DIN or Tire and Rim standards, and must not project beyond the edge of
the rim.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss auftra-
gen, an der Hinterachse verwendet werden.
Only fine-linked snow chains, which come to an overall thickness of not more than 12 mm (including
chain joint), may be used at the rear axle.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B. 4WD,
Quattro, Syncro, 4-Matic, 4x4, o.ä.)
The wheel/tyre combination is only permissible on vehicle models with all-wheel drive (e.g. 4WD, Quat-
tro, Syncro, 4-Matic, 4x4 and similar).
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw. Heck-
Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
This (These) wheel/tyre combination(s) is (are) permitted on vehicle types with front wheel or rear-wheel
drive as well as 4-wheel drive (such as 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 and similar types).
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder Siche-
rungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
You must remove any centring pins, clamping bolts or circlips at the vehicle´s connection flanges before
mounting the wheels.
BK1 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm an Achse 1.
The wheels are only permissible on vehicle versions with a brake disk diameter of 320 mm on axle 1.
BT3 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 355 mm an Achse 1.
The wheels are only permissible on vehicle versions with a brake disk diameter of 355 mm on axle 1.
ECE Die Verwendung dieser Rad-/Reifen-Kombination ist nur zulässig, wenn sie bereits serienmäßig vom
Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung). Etwaige notwendige Einstellun-
gen, Hinweise und Empfehlungen des Fahrzeugherstellers bei Verwendung dieser Rad-/Reifen-Kombination
sind zu beachten.
The use of this wheel/tyre combination is not permitted unless already previously approved by the man-
ufacturer for serial production (see EC Certificate of Conformity). Any necessary adjustments, instructions and
recommendations specified by the vehicle manufacturer in connection with the use of this wheel/tyre combina-
tion must observed.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 002415
Anlage 05 annex 05 Prüfbericht / Test Report Nr.55040324 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.5Jx19H2 Typ / Type CARMANI CA 26 8519
Hersteller / Manufacturer AD Vimotion GmbH

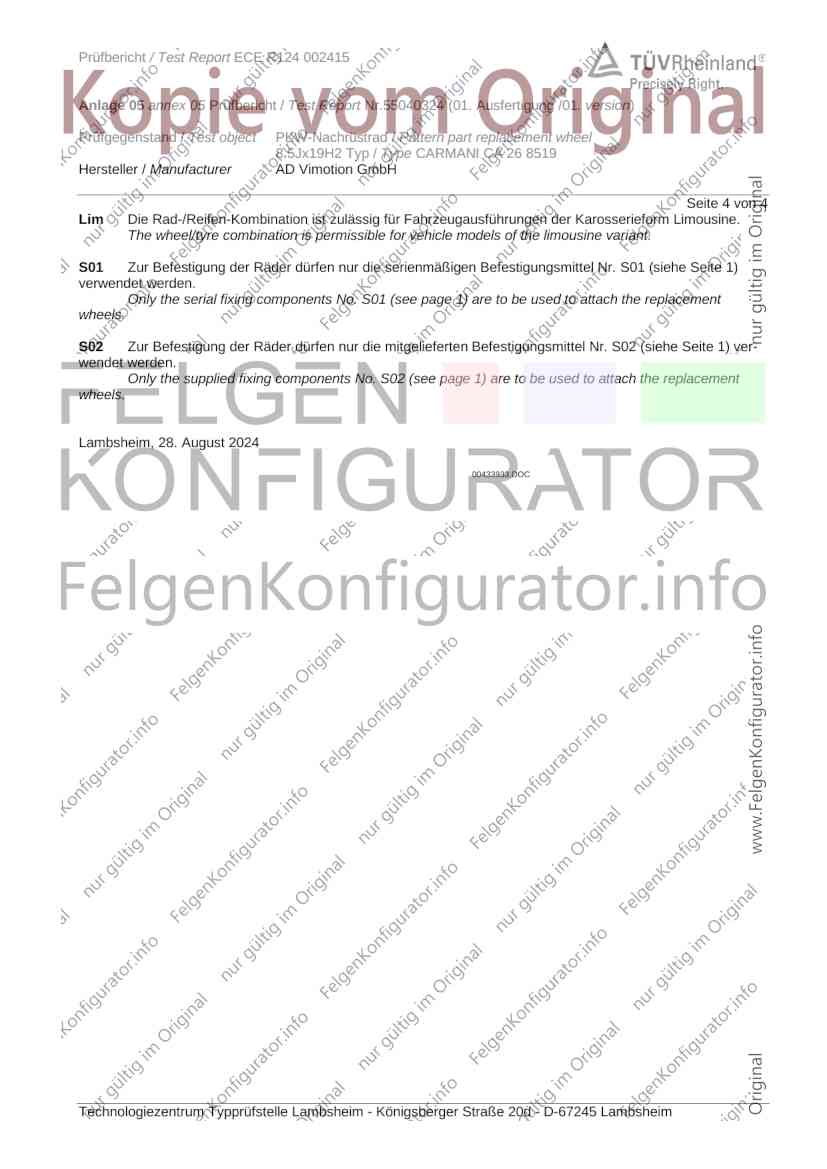

Seite 4 von 4
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
The wheel/tyre combination is permissible for vehicle models of the limousine variant.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
Only the serial fixing components No. S01 (see page 1) are to be used to attach the replacement
wheels.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1) ver-
wendet werden.
Only the supplied fixing components No. S02 (see page 1) are to be used to attach the replacement
wheels.
Lambsheim, 28. August 2024
00433933.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
