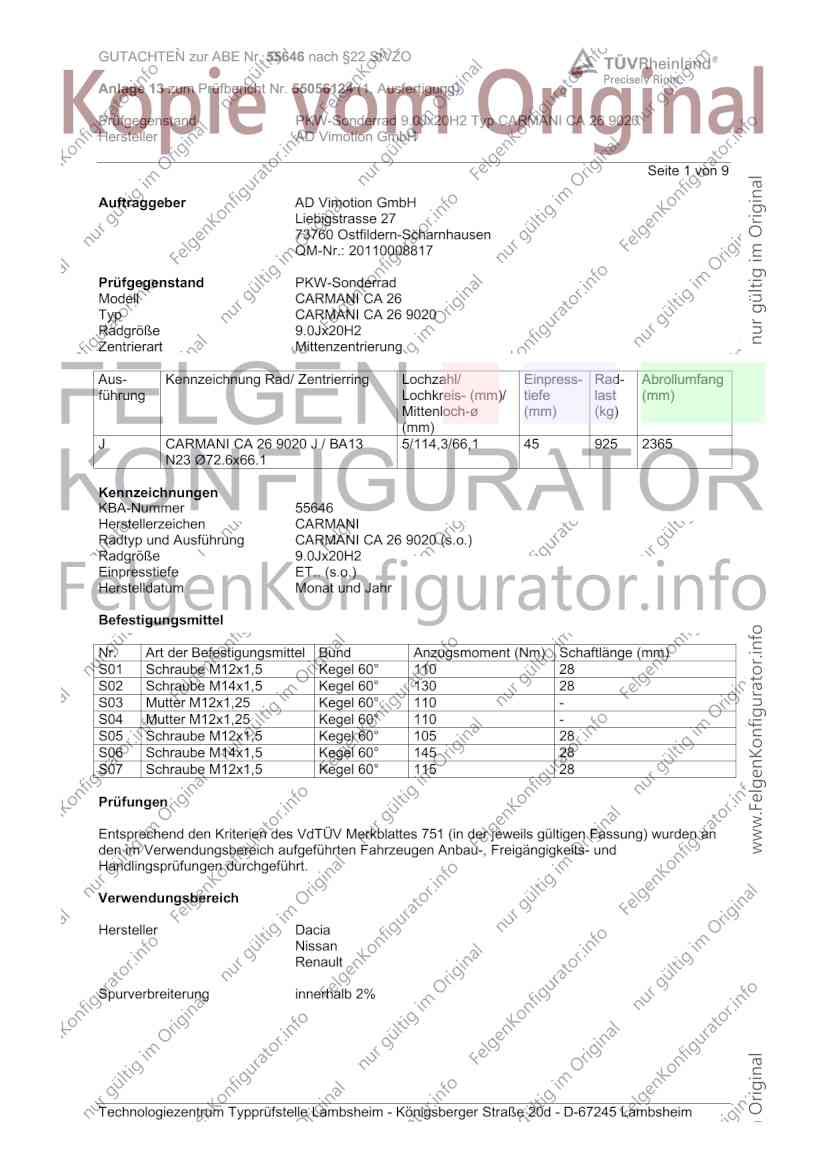

GUTACHTEN zur ABE Nr. 55646 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55056124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ CARMANI CA 26 9020
Hersteller AD Vimotion GmbH
Seite 1 von 9
Auftraggeber AD Vimotion GmbH
Liebigstrasse 27
73760 Ostfildern-Scharnhausen
QM-Nr.: 20110008817
Prüfgegenstand PKW-Sonderrad
Modell CARMANI CA 26
Typ CARMANI CA 26 9020
Radgröße 9.0Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
J CARMANI CA 26 9020 J / BA13 5/114,3/66,1 45 925 2365
N23 Ø72.6x66.1
Kennzeichnungen
KBA-Nummer 55646
Herstellerzeichen CARMANI
Radtyp und Ausführung CARMANI CA 26 9020 (s.o.)
Radgröße 9.0Jx20H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 28
S02 Schraube M14x1,5 Kegel 60° 130 28
S03 Mutter M12x1,25 Kegel 60° 110 -
S04 Mutter M12x1,25 Kegel 60° 110 -
S05 Schraube M12x1,5 Kegel 60° 105 28
S06 Schraube M14x1,5 Kegel 60° 145 28
S07 Schraube M12x1,5 Kegel 60° 115 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

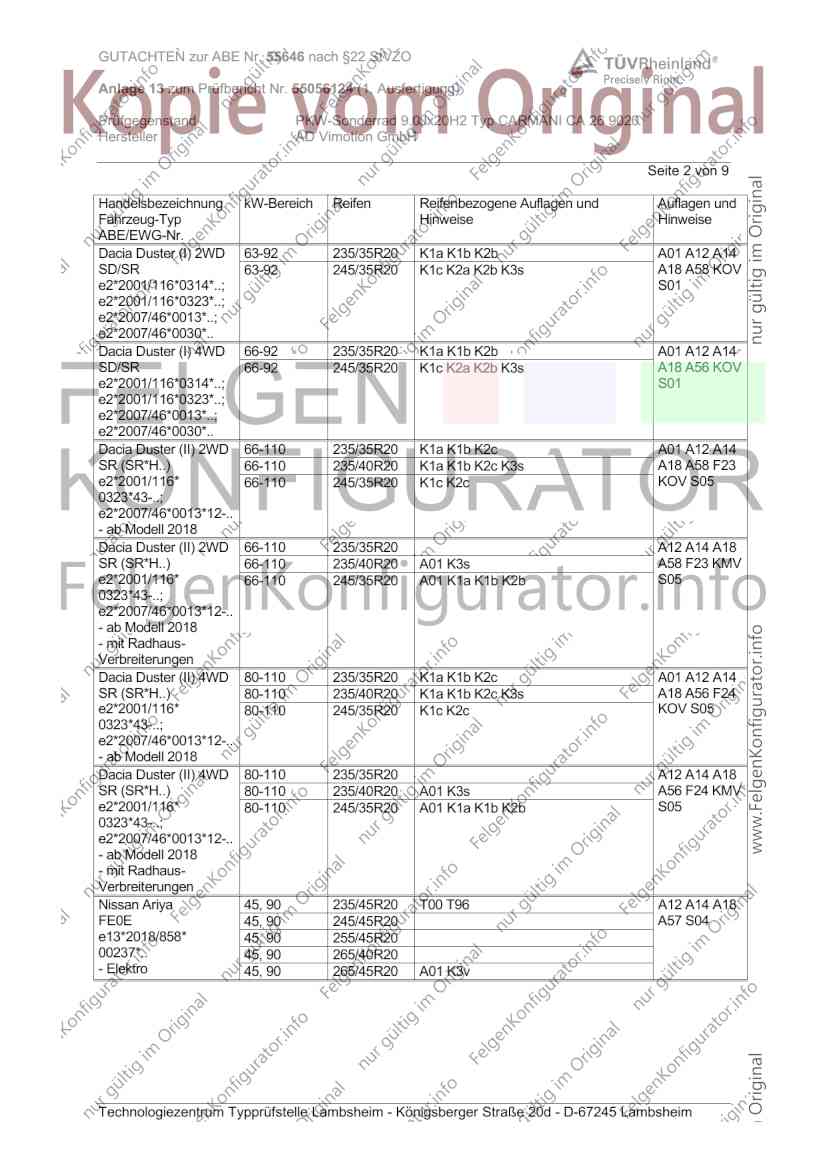

GUTACHTEN zur ABE Nr. 55646 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55056124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ CARMANI CA 26 9020
Hersteller AD Vimotion GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Duster (I) 2WD 63-92 235/35R20 K1a K1b K2b A01 A12 A14
SD/SR 63-92 245/35R20 K1c K2a K2b K3s A18 A58 KOV
e2*2001/116*0314*..; S01
e2*2001/116*0323*..;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Duster (I) 4WD 66-92 235/35R20 K1a K1b K2b A01 A12 A14
SD/SR 66-92 245/35R20 K1c K2a K2b K3s A18 A56 KOV
e2*2001/116*0314*..; S01
e2*2001/116*0323*..;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Duster (II) 2WD 66-110 235/35R20 K1a K1b K2c A01 A12 A14
SR (SR*H..) 66-110 235/40R20 K1a K1b K2c K3s A18 A58 F23
e2*2001/116* 66-110 245/35R20 K1c K2c KOV S05
0323*43-..;
e2*2007/46*0013*12-..
- ab Modell 2018
Dacia Duster (II) 2WD 66-110 235/35R20 A12 A14 A18
SR (SR*H..) 66-110 235/40R20 A01 K3s A58 F23 KMV
e2*2001/116* 66-110 245/35R20 A01 K1a K1b K2b S05
0323*43-..;
e2*2007/46*0013*12-..
- ab Modell 2018
- mit Radhaus-
Verbreiterungen
Dacia Duster (II) 4WD 80-110 235/35R20 K1a K1b K2c A01 A12 A14
SR (SR*H..) 80-110 235/40R20 K1a K1b K2c K3s A18 A56 F24
e2*2001/116* 80-110 245/35R20 K1c K2c KOV S05
0323*43-..;
e2*2007/46*0013*12-..
- ab Modell 2018
Dacia Duster (II) 4WD 80-110 235/35R20 A12 A14 A18
SR (SR*H..) 80-110 235/40R20 A01 K3s A56 F24 KMV
e2*2001/116* 80-110 245/35R20 A01 K1a K1b K2b S05
0323*43-..;
e2*2007/46*0013*12-..
- ab Modell 2018
- mit Radhaus-
Verbreiterungen
Nissan Ariya 45, 90 235/45R20 T00 T96 A12 A14 A18
FE0E 45, 90 245/45R20 A57 S04
e13*2018/858* 45, 90 255/45R20
00237*.. 45, 90 265/40R20
- Elektro 45, 90 265/45R20 A01 K3v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

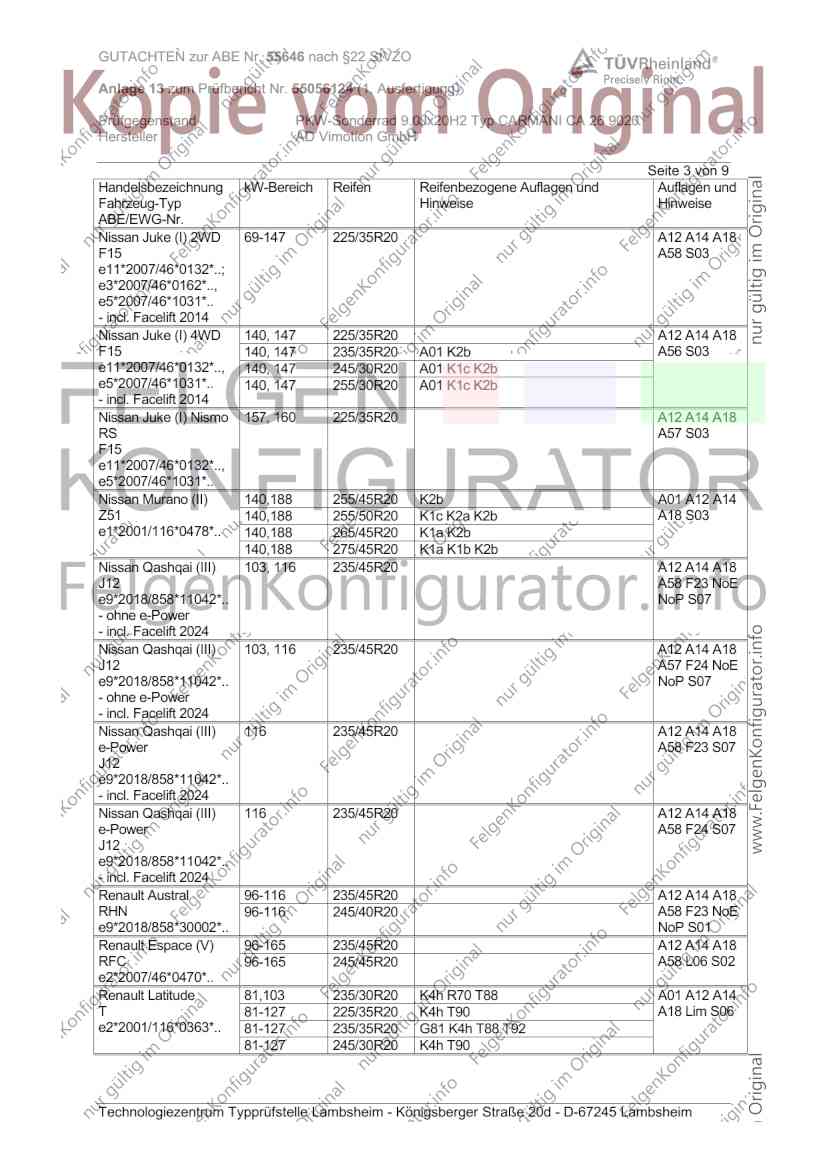

GUTACHTEN zur ABE Nr. 55646 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55056124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ CARMANI CA 26 9020
Hersteller AD Vimotion GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Nissan Juke (I) 2WD 69-147 225/35R20 A12 A14 A18
F15 A58 S03
e11*2007/46*0132*..;
e3*2007/46*0162*..,
e5*2007/46*1031*..
- incl. Facelift 2014
Nissan Juke (I) 4WD 140, 147 225/35R20 A12 A14 A18
F15 140, 147 235/35R20 A01 K2b A56 S03
e11*2007/46*0132*.., 140, 147 245/30R20 A01 K1c K2b
e5*2007/46*1031*.. 140, 147 255/30R20 A01 K1c K2b
- incl. Facelift 2014
Nissan Juke (I) Nismo 157, 160 225/35R20 A12 A14 A18
RS A57 S03
F15
e11*2007/46*0132*..,
e5*2007/46*1031*..
Nissan Murano (II) 140,188 255/45R20 K2b A01 A12 A14
Z51 140,188 255/50R20 K1c K2a K2b A18 S03
e1*2001/116*0478*.. 140,188 265/45R20 K1a K2b
140,188 275/45R20 K1a K1b K2b
Nissan Qashqai (III) 103, 116 235/45R20 A12 A14 A18
J12 A58 F23 NoE
e9*2018/858*11042*.. NoP S07
- ohne e-Power
- incl. Facelift 2024
Nissan Qashqai (III) 103, 116 235/45R20 A12 A14 A18
J12 A57 F24 NoE
e9*2018/858*11042*.. NoP S07
- ohne e-Power
- incl. Facelift 2024
Nissan Qashqai (III) 116 235/45R20 A12 A14 A18
e-Power A58 F23 S07
J12
e9*2018/858*11042*..
- incl. Facelift 2024
Nissan Qashqai (III) 116 235/45R20 A12 A14 A18
e-Power A58 F24 S07
J12
e9*2018/858*11042*..
- incl. Facelift 2024
Renault Austral 96-116 235/45R20 A12 A14 A18
RHN 96-116 245/40R20 A58 F23 NoE
e9*2018/858*30002*.. NoP S01
Renault Espace (V) 96-165 235/45R20 A12 A14 A18
RFC 96-165 245/45R20 A58 L06 S02
e2*2007/46*0470*..
Renault Latitude 81,103 235/30R20 K4h R70 T88 A01 A12 A14
T 81-127 225/35R20 K4h T90 A18 Lim S06
e2*2001/116*0363*.. 81-127 235/35R20 G81 K4h T88 T92
81-127 245/30R20 K4h T90
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

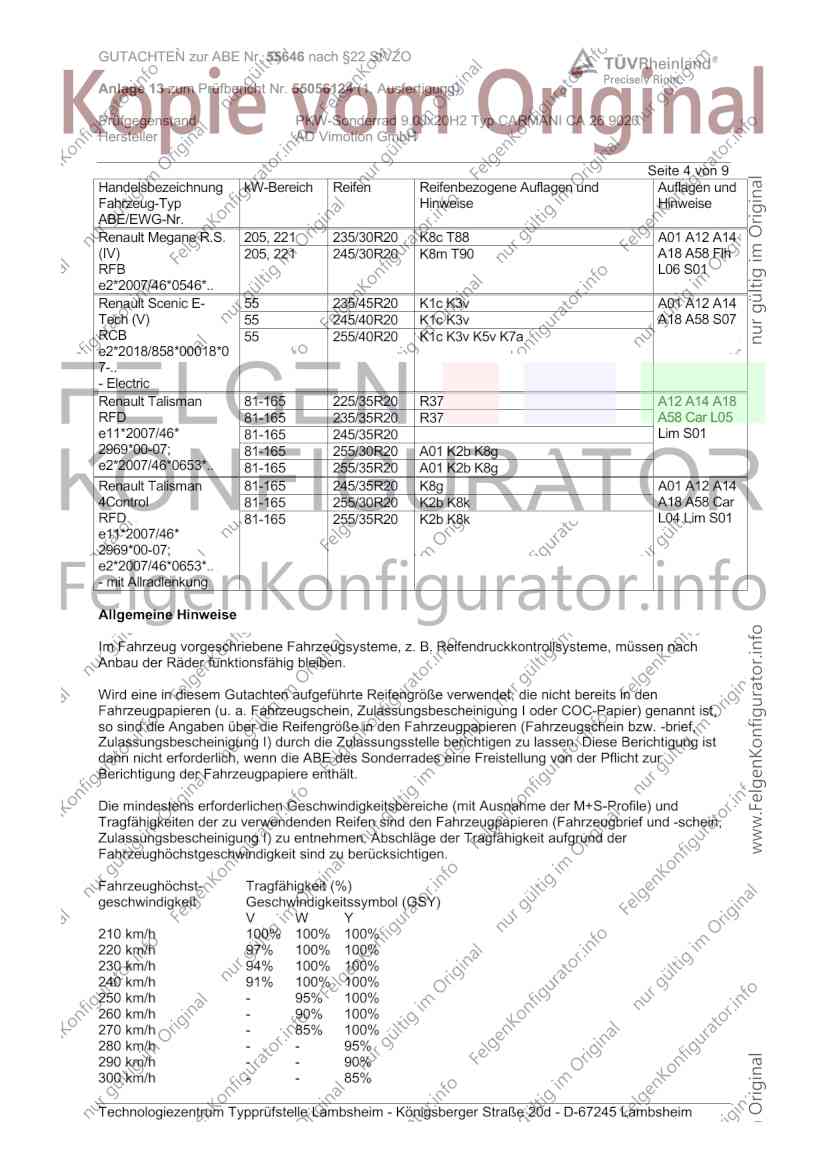

GUTACHTEN zur ABE Nr. 55646 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55056124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ CARMANI CA 26 9020
Hersteller AD Vimotion GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Megane R.S. 205, 221 235/30R20 K8c T88 A01 A12 A14
(IV) 205, 221 245/30R20 K8m T90 A18 A58 Flh
RFB L06 S01
e2*2007/46*0546*..
Renault Scenic E- 55 235/45R20 K1c K3v A01 A12 A14
Tech (V) 55 245/40R20 K1c K3v A18 A58 S07
RCB 55 255/40R20 K1c K3v K5v K7a
e2*2018/858*00018*0
7-..
- Electric
Renault Talisman 81-165 225/35R20 R37 A12 A14 A18
RFD 81-165 235/35R20 R37 A58 Car L05
e11*2007/46* 81-165 245/35R20 Lim S01
2969*00-07; 81-165 255/30R20 A01 K2b K8g
e2*2007/46*0653*.. 81-165 255/35R20 A01 K2b K8g
Renault Talisman 81-165 245/35R20 K8g A01 A12 A14
4Control 81-165 255/30R20 K2b K8k A18 A58 Car
RFD 81-165 255/35R20 K2b K8k L04 Lim S01
e11*2007/46*
2969*00-07;
e2*2007/46*0653*..
- mit Allradlenkung
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

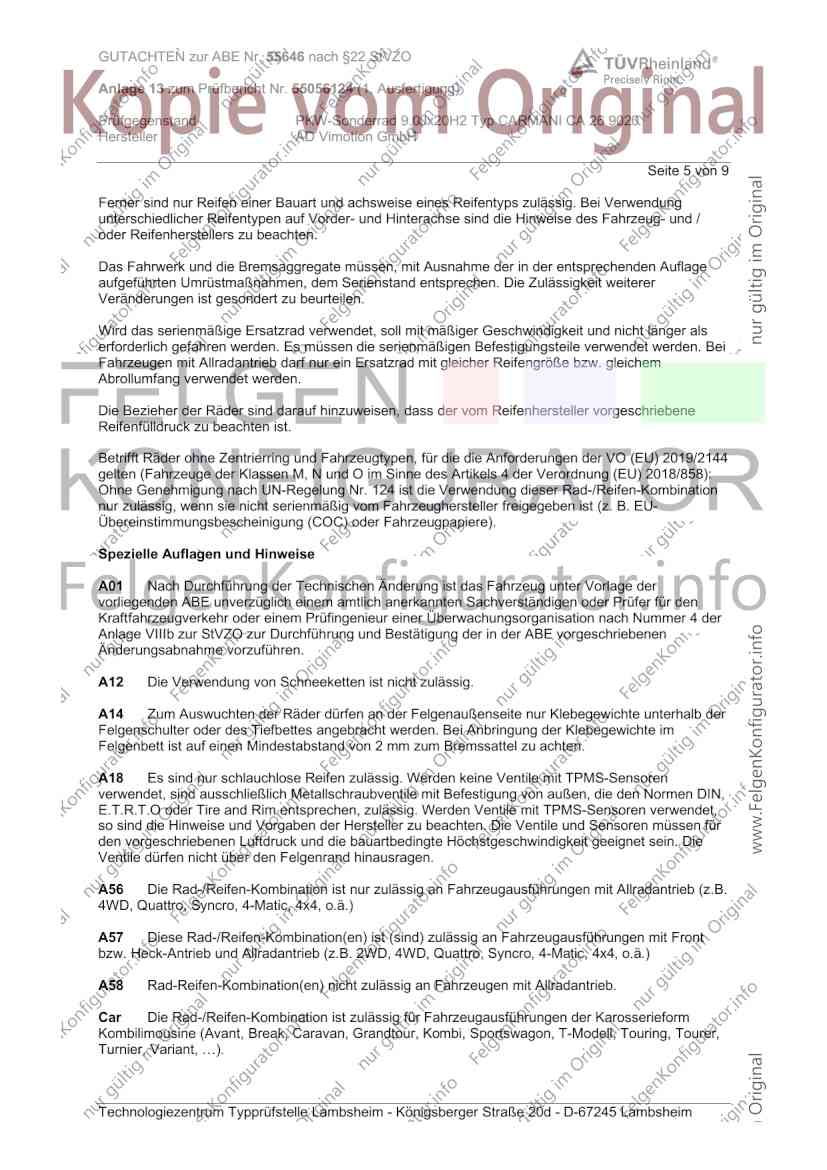

GUTACHTEN zur ABE Nr. 55646 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55056124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ CARMANI CA 26 9020
Hersteller AD Vimotion GmbH
Seite 5 von 9
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144
gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination
nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

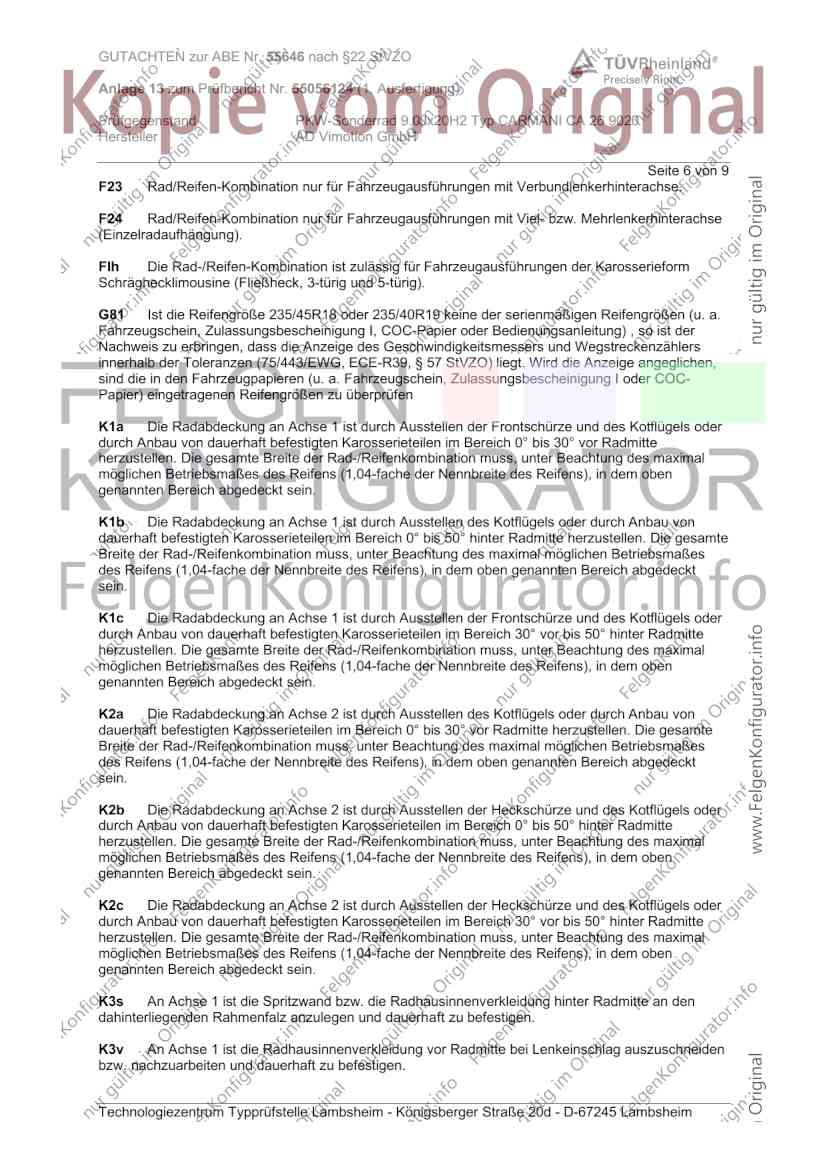

GUTACHTEN zur ABE Nr. 55646 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55056124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ CARMANI CA 26 9020
Hersteller AD Vimotion GmbH
Seite 6 von 9
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden
bzw. nachzuarbeiten und dauerhaft zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55646 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55056124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ CARMANI CA 26 9020
Hersteller AD Vimotion GmbH

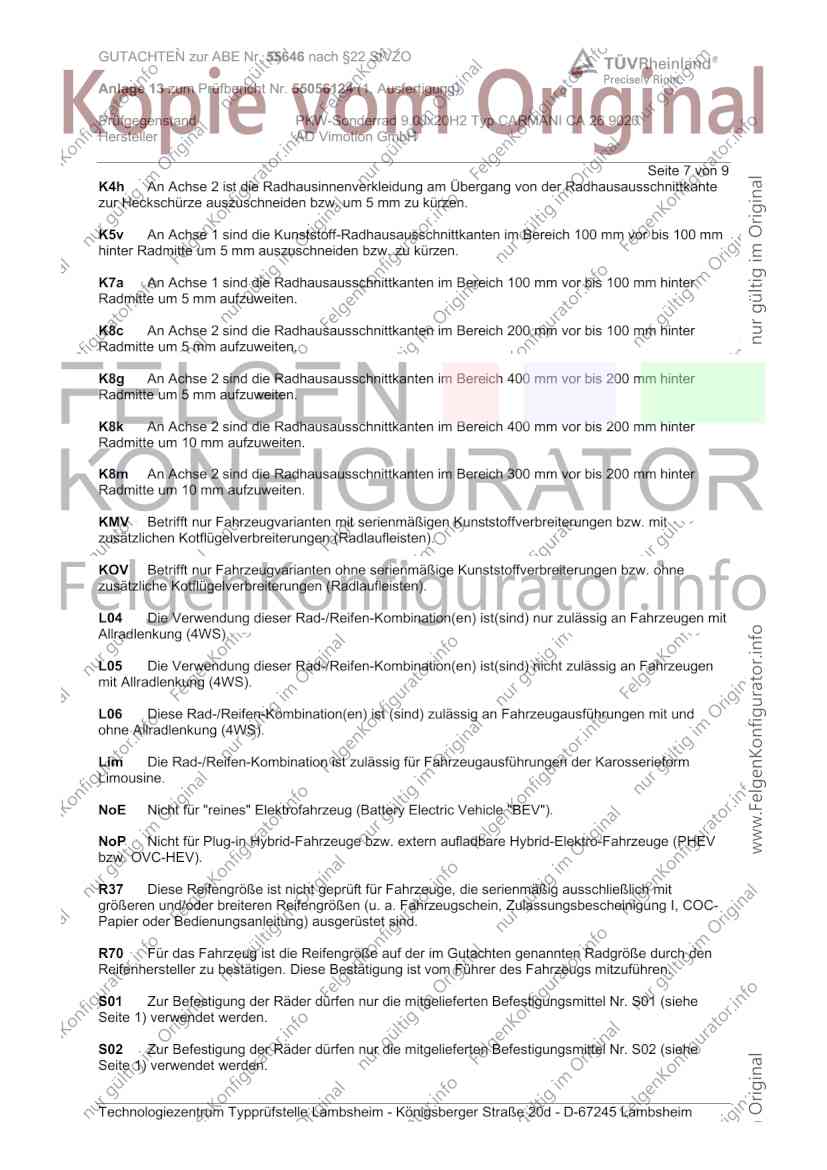

Seite 7 von 9
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55646 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55056124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ CARMANI CA 26 9020
Hersteller AD Vimotion GmbH

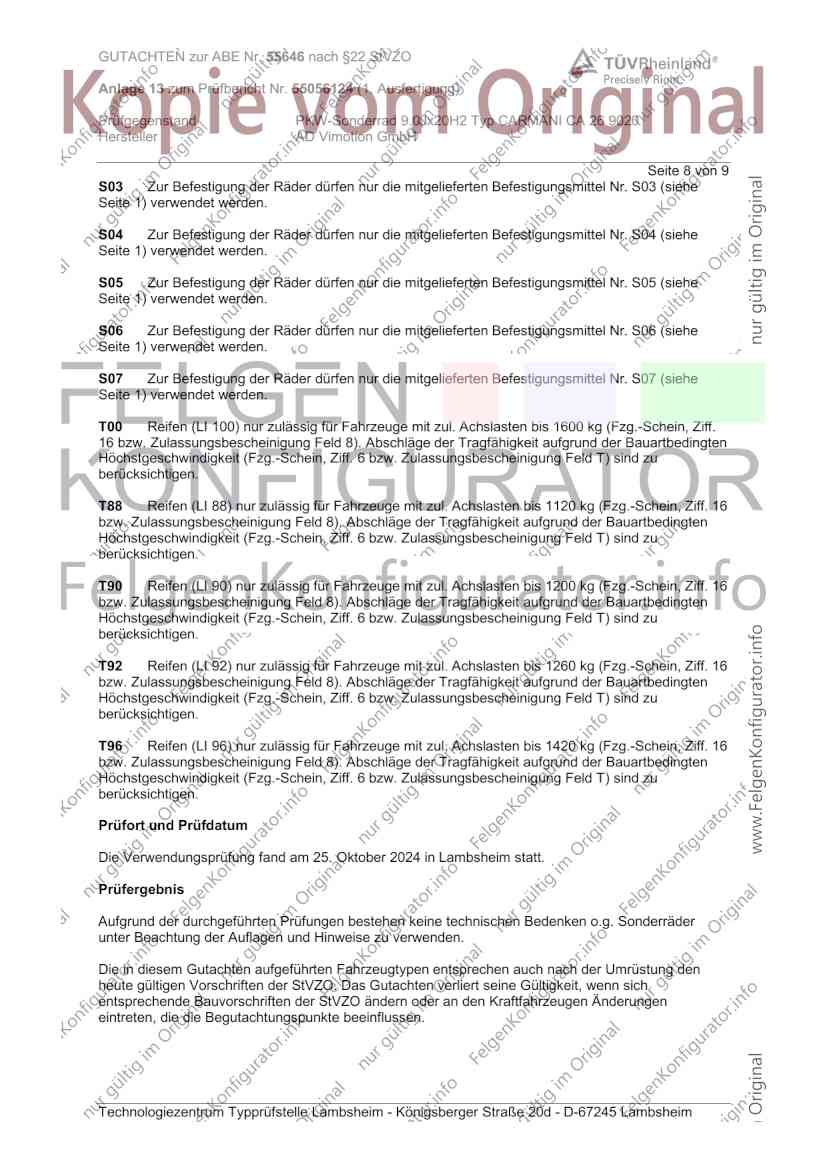

Seite 8 von 9
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. Oktober 2024 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55646 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55056124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ CARMANI CA 26 9020
Hersteller AD Vimotion GmbH
Seite 9 von 9
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Juni 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. Oktober 2024
Wagner 00436762.DOC
