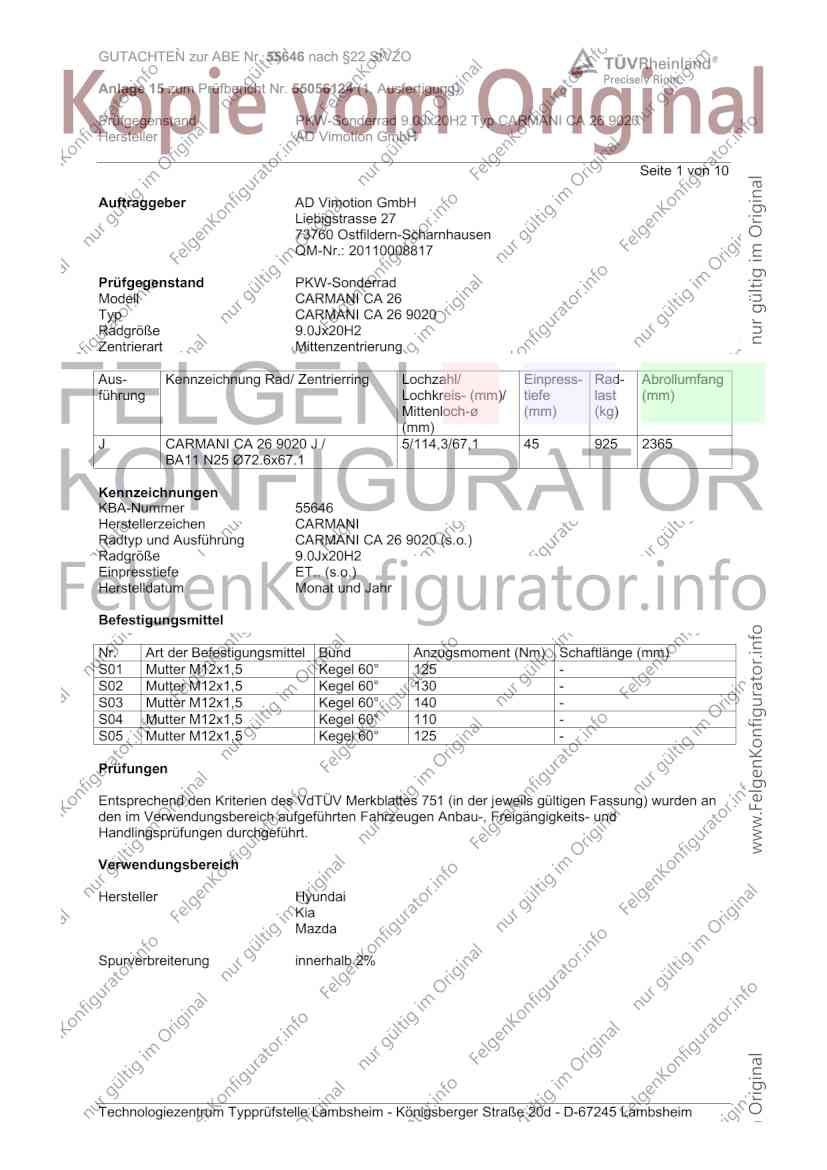

GUTACHTEN zur ABE Nr. 55646 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55056124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ CARMANI CA 26 9020
Hersteller AD Vimotion GmbH
Seite 1 von 10
Auftraggeber AD Vimotion GmbH
Liebigstrasse 27
73760 Ostfildern-Scharnhausen
QM-Nr.: 20110008817
Prüfgegenstand PKW-Sonderrad
Modell CARMANI CA 26
Typ CARMANI CA 26 9020
Radgröße 9.0Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
J CARMANI CA 26 9020 J / 5/114,3/67,1 45 925 2365
BA11 N25 Ø72.6x67.1
Kennzeichnungen
KBA-Nummer 55646
Herstellerzeichen CARMANI
Radtyp und Ausführung CARMANI CA 26 9020 (s.o.)
Radgröße 9.0Jx20H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 125 -
S02 Mutter M12x1,5 Kegel 60° 130 -
S03 Mutter M12x1,5 Kegel 60° 140 -
S04 Mutter M12x1,5 Kegel 60° 110 -
S05 Mutter M12x1,5 Kegel 60° 125 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Hyundai
Kia
Mazda
Spurverbreiterung innerhalb 2%

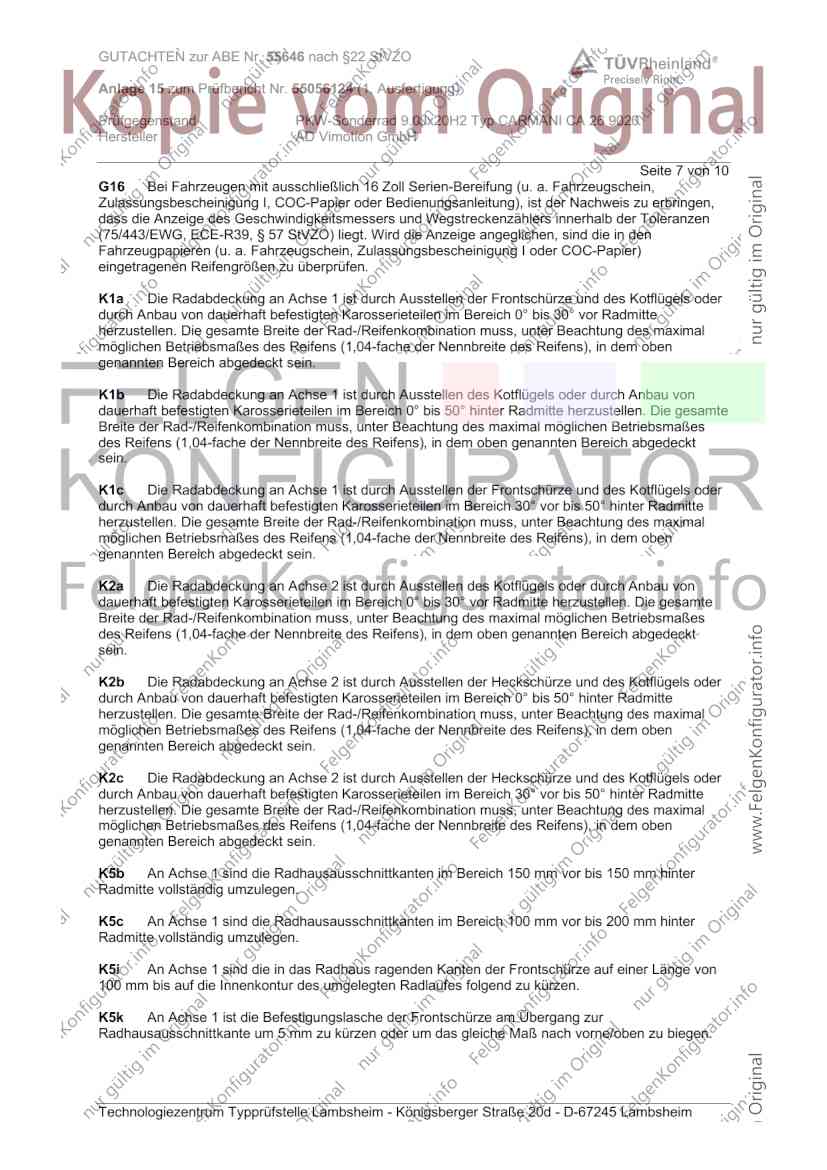

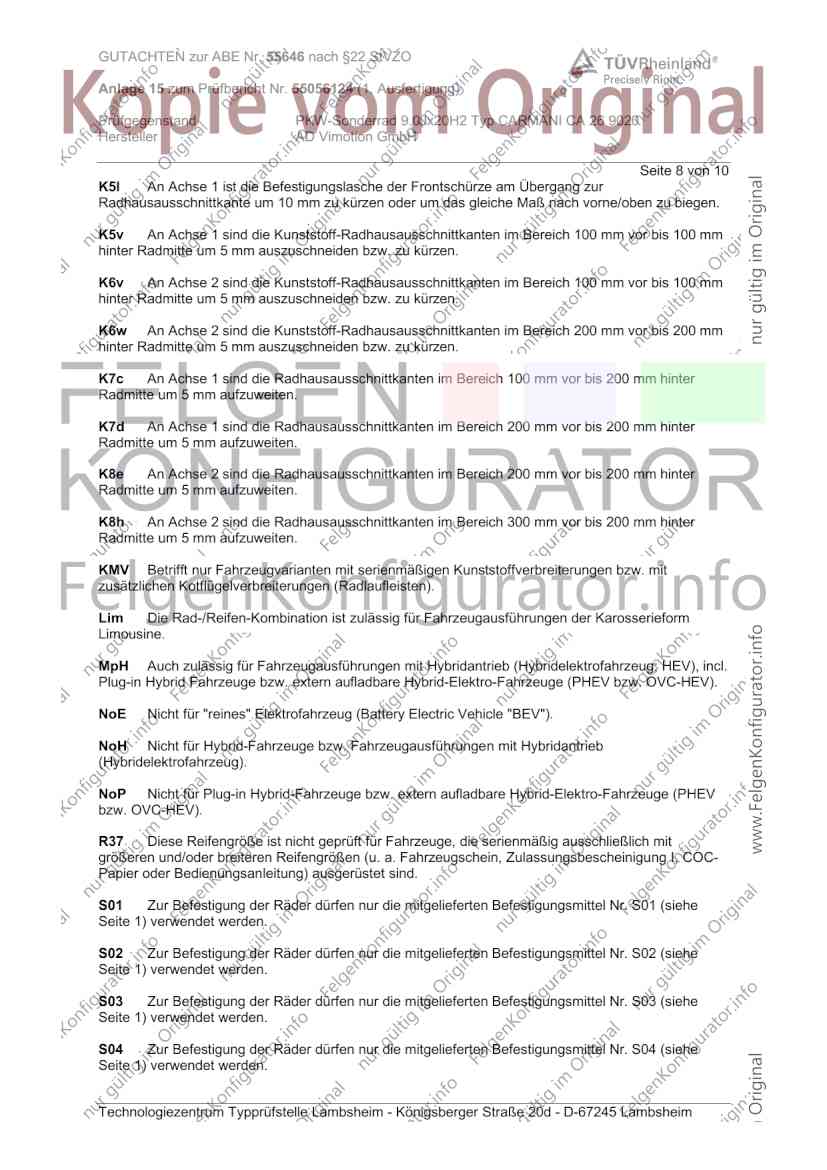

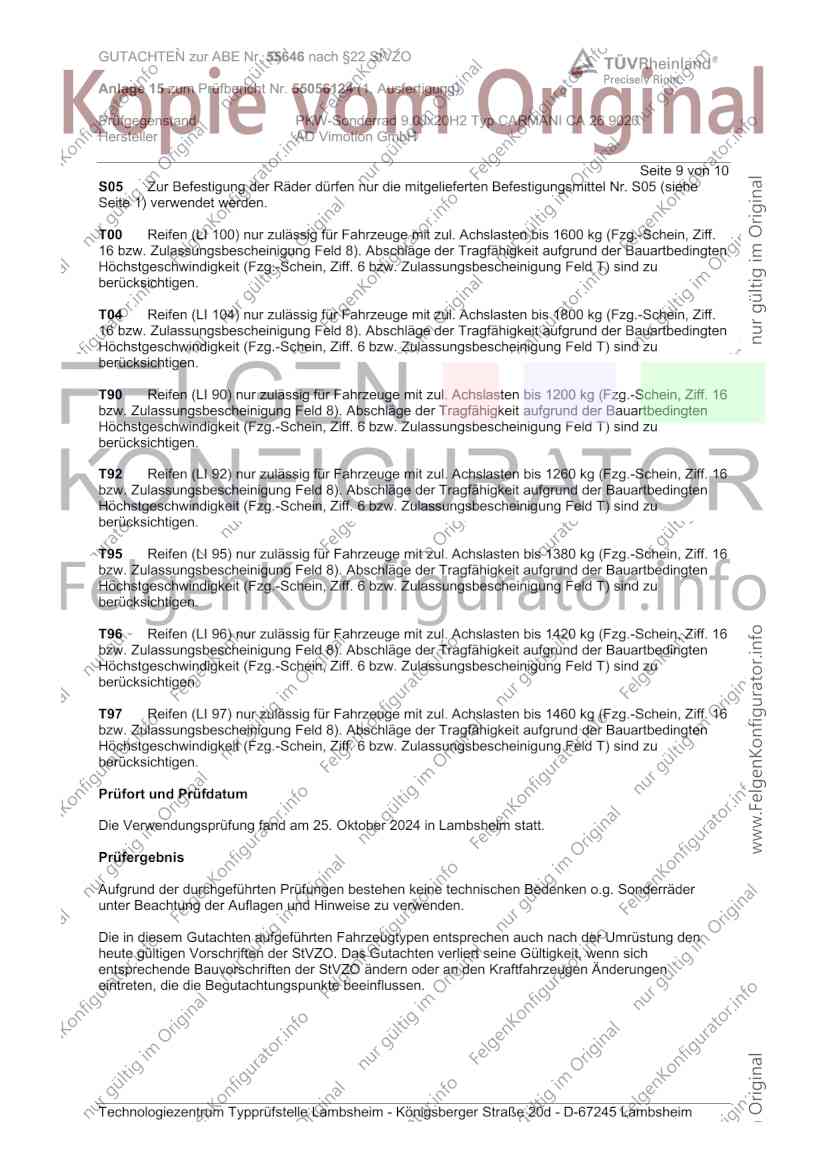

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55646 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55056124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ CARMANI CA 26 9020
Hersteller AD Vimotion GmbH
Seite 2 von 10

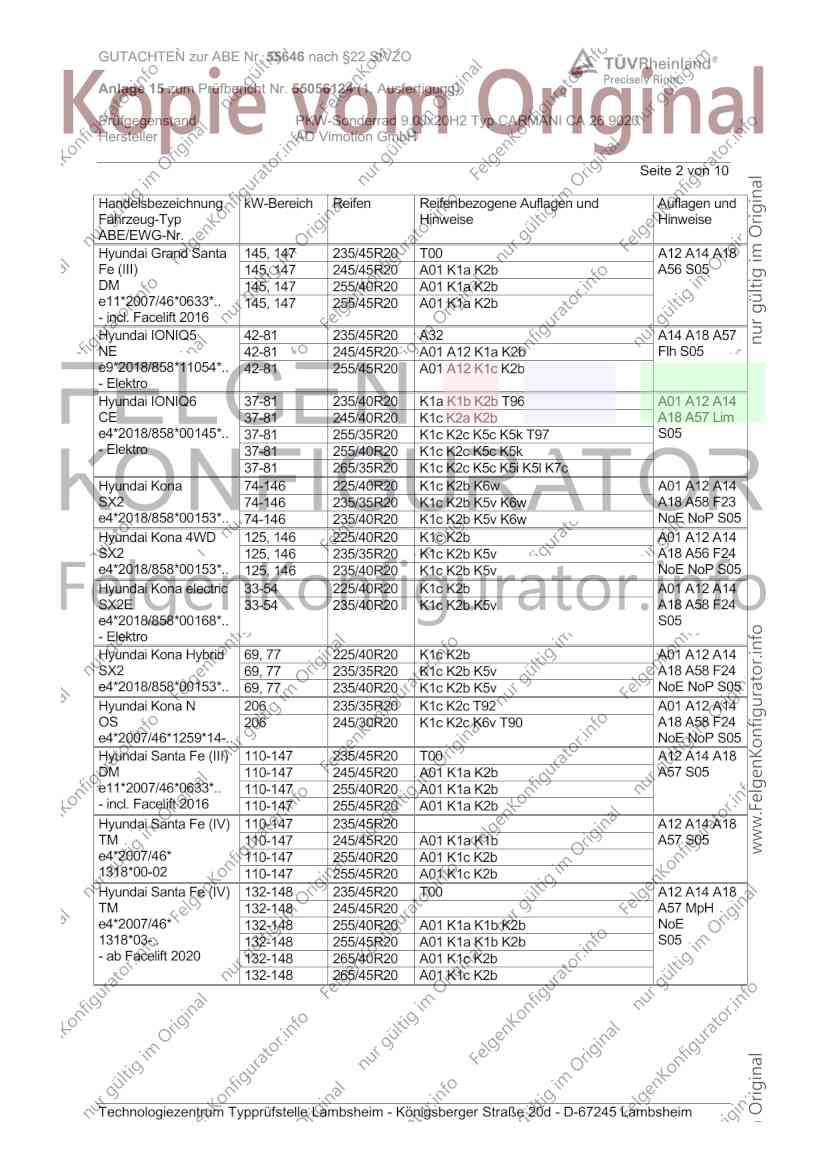

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Grand Santa 145, 147 235/45R20 T00 A12 A14 A18
Fe (III) 145, 147 245/45R20 A01 K1a K2b A56 S05
DM 145, 147 255/40R20 A01 K1a K2b
e11*2007/46*0633*.. 145, 147 255/45R20 A01 K1a K2b
- incl. Facelift 2016
Hyundai IONIQ5 42-81 235/45R20 A32 A14 A18 A57
NE 42-81 245/45R20 A01 A12 K1a K2b Flh S05
e9*2018/858*11054*.. 42-81 255/45R20 A01 A12 K1c K2b
- Elektro
Hyundai IONIQ6 37-81 235/40R20 K1a K1b K2b T96 A01 A12 A14
CE 37-81 245/40R20 K1c K2a K2b A18 A57 Lim
e4*2018/858*00145*.. 37-81 255/35R20 K1c K2c K5c K5k T97 S05
- Elektro 37-81 255/40R20 K1c K2c K5c K5k
37-81 265/35R20 K1c K2c K5c K5i K5l K7c
Hyundai Kona 74-146 225/40R20 K1c K2b K6w A01 A12 A14
SX2 74-146 235/35R20 K1c K2b K5v K6w A18 A58 F23
e4*2018/858*00153*.. 74-146 235/40R20 K1c K2b K5v K6w NoE NoP S05
Hyundai Kona 4WD 125, 146 225/40R20 K1c K2b A01 A12 A14
SX2 125, 146 235/35R20 K1c K2b K5v A18 A56 F24
e4*2018/858*00153*.. 125, 146 235/40R20 K1c K2b K5v NoE NoP S05
Hyundai Kona electric 33-54 225/40R20 K1c K2b A01 A12 A14
SX2E 33-54 235/40R20 K1c K2b K5v A18 A58 F24
e4*2018/858*00168*.. S05
- Elektro
Hyundai Kona Hybrid 69, 77 225/40R20 K1c K2b A01 A12 A14
SX2 69, 77 235/35R20 K1c K2b K5v A18 A58 F24
e4*2018/858*00153*.. 69, 77 235/40R20 K1c K2b K5v NoE NoP S05
Hyundai Kona N 206 235/35R20 K1c K2c T92 A01 A12 A14
OS 206 245/30R20 K1c K2c K6v T90 A18 A58 F24
e4*2007/46*1259*14-.. NoE NoP S05
Hyundai Santa Fe (III) 110-147 235/45R20 T00 A12 A14 A18
DM 110-147 245/45R20 A01 K1a K2b A57 S05
e11*2007/46*0633*.. 110-147 255/40R20 A01 K1a K2b
- incl. Facelift 2016 110-147 255/45R20 A01 K1a K2b
Hyundai Santa Fe (IV) 110-147 235/45R20 A12 A14 A18
TM 110-147 245/45R20 A01 K1a K1b A57 S05
e4*2007/46* 110-147 255/40R20 A01 K1c K2b
1318*00-02 110-147 255/45R20 A01 K1c K2b
Hyundai Santa Fe (IV) 132-148 235/45R20 T00 A12 A14 A18
TM 132-148 245/45R20 A57 MpH
e4*2007/46* 132-148 255/40R20 A01 K1a K1b K2b NoE
1318*03-.. 132-148 255/45R20 A01 K1a K1b K2b S05
- ab Facelift 2020 132-148 265/40R20 A01 K1c K2b
132-148 265/45R20 A01 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55646 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55056124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ CARMANI CA 26 9020
Hersteller AD Vimotion GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Santa Fe (V) 117-132 235/45R20 R37 T00 A12 A14 A18
MX5 117-132 245/45R20 R37 A57 MpH
e4*2018/858*00188*.. 117-132 255/45R20 A01 K1c K2b NoE
117-132 265/40R20 A01 K1c K2b S05
117-132 265/45R20 A01 K1c K2b
117-132 275/40R20 A01 K1c K2c
Hyundai Tucson (III) 114-136 235/40R20 K1c K2b T96 A01 A12 A14
TL 114-136 245/35R20 K1c K2c T95 A18 A57 S05
e11*2007/46*2711*..; 114-136 245/40R20 K1c K2c
e5*2007/46*1084*..
- incl. Facelift 2018
Hyundai Tucson (III) 85-136 235/40R20 K1c K2b T96 A01 A12 A14
TLE, TLE-HME 85-136 245/35R20 K1c K2c T95 A18 A57 S05
e11*2007/46*2724*..; 85-136 245/40R20 K1c K2c
e13*2007/46*1612*..;
e5*2007/46*1076*..
- incl. Facelift 2018
Hyundai Tucson (IV) 85-132 235/45R20 K2b A01 A12 A14
NX4e 85-132 245/40R20 K1a K1b K2b A18 A57 MpH
e5*2018/858*00001*.. 85-132 255/40R20 K1c K2c NoE S05
- incl. Facelift 2024
Kia EV6 42-81 235/45R20 A32 A14 A18 A57
CV 42-81 245/45R20 A01 A12 K1a K1b Flh S05
e9*2018/858*11073*.. 42-81 255/45R20 A01 A12 K1c K2a K2b
- Elektro 42-81 265/40R20 A01 A12 K1c K2c
42-81 265/45R20 A01 A12 K1c K2c
Kia Optima 99-133 225/35R20 K1c K2a K2b T90 A01 A12 A14
JF 99-180 235/35R20 K1c K2c K5b T92 A18 A58 Lim
e4*2007/46*1018*.. 99-180 245/30R20 K1c K2c K5b K7d K8h T90 NoH S05
- incl. Facelift 2018
Kia Optima SW 99-133 225/35R20 K1c K2a K2b T90 A01 A12 A14
JF 99-180 235/35R20 K1c K2c K5b T92 A18 A58 Car
e4*2007/46*1018*.. 99-180 245/30R20 K1c K2c K5b K7d K8h T90 NoH S05
- incl. Facelift 2018
Kia Sorento (II) 110-145 235/45R20 T00 A12 A14 A18
XM FL 110-145 245/45R20 A01 K1a K2b S04
e11*2007/46*0634*.. 110-145 255/40R20 A01 K1a K2b
110-145 255/45R20 A01 K1a K2b
Kia Sorento (III) 136-147 235/45R20 T00 A12 A14 A18
UM 136-147 245/45R20 A57 S05
e4*2007/46*0894*..
- incl. Facelift 2017
Kia Sorento (IV) 117-148 235/45R20 T00 A12 A14 A18
MQ4 117-148 245/45R20 A01 K1a K1b A57 NoP S05
e4*2007/46*1530*.. 117-148 255/40R20 A01 K1c K2b
- incl. FL 2024 117-148 255/45R20 A01 K1c K2b
117-148 265/40R20 A01 K1c K2b
117-148 265/45R20 A01 K1c K2b
117-148 275/40R20 A01 K1c K2c K5v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55646 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55056124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ CARMANI CA 26 9020
Hersteller AD Vimotion GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sorento PHEV (IV) 117-132 235/45R20 T00 A12 A14 A18
MQ4 117-132 245/45R20 A01 K1a K1b A56 S05
e4*2007/46*1530*.. 117-132 255/40R20 A01 K1c K2b
- incl. FL 2024 117-132 255/45R20 A01 K1c K2b
117-132 265/40R20 A01 K1c K2b
117-132 265/45R20 A01 K1c K2b
117-132 275/40R20 A01 K1c K2c K5v
Kia Soul (II) 91-113 225/35R20 G16 K2b K6w K8e R37 A01 A12 A14
PS 91-150 235/35R20 G16 K2b K6w K8e A18 A58 KMV
e4*2007/46*0825*.. S05
- mit Radhaus-
Verbreiterungen
Kia Sportage (IV) 114-136 235/40R20 K1a K1b K2a K2b T96 A01 A12 A14
QL A18 A57 S05
e11*2007/46*3139*..;
e5*2007/46*1080*..
- incl. Facelift 2018
Kia Sportage (IV) 85-136 235/40R20 K1a K1b K2a K2b T96 A01 A12 A14
QLE, QLE-KMD A18 A57 S05
e11*2007/46*3144*..;
e13*2007/46*1971*..;
e5*2007/46*1081*..
- incl. Facelift 2018
Kia Sportage (V) 85-132 235/45R20 A12 A14 A18
NQ5e 85-132 245/40R20 A01 K1a K1b K2b A57 MpH
e4*2018/858*00079*.. 85-132 255/40R20 A01 K1c K2c NoE
S01
Mazda CX-5 110-141 235/45R20 A12 A14 A18
KE, GH 110-141 245/40R20 S02
e13*2007/46*1247*..; 110-141 245/45R20
e1*2001/116* 110-141 255/40R20 A01 K1c
0448*14-.. 110-141 255/45R20 A01 K1c
110-141 265/40R20 A01 K1c K2c
Mazda CX-5 110-143 235/45R20 A12 A14 A18
KF, KFE 110-143 245/40R20 A57 S03
e13*2007/46*1803*..; 110-143 245/45R20
e13*2007/46*1832*.. 110-143 255/40R20
110-143 255/45R20
110-143 265/40R20 A01 K1c
Mazda CX-60 141-187 245/45R20 A12 A14 A18
KH01, KH01E A57 MpH
e13*2018/858* NoE S03
00255*..;
e13*2018/858*
00449*..
Mazda CX-7 120-191 245/45R20 K1a K1b K2b A01 A12 A14
ER, ERE 120-191 255/45R20 K1c K2b A18 A57 S04
e11*2001/116*0308*.
e13*2007/46*1109*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55646 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55056124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ CARMANI CA 26 9020
Hersteller AD Vimotion GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda CX-80 141, 187 245/45R20 T00 T04 A12 A14 A18
KL01 A56 MpH
e13*2018/858*00760*. NoE S03
.
Mazda RX-8 141-170 245/30R20 A12 A14 A18
SE S04
e11*2001/116*0199*.

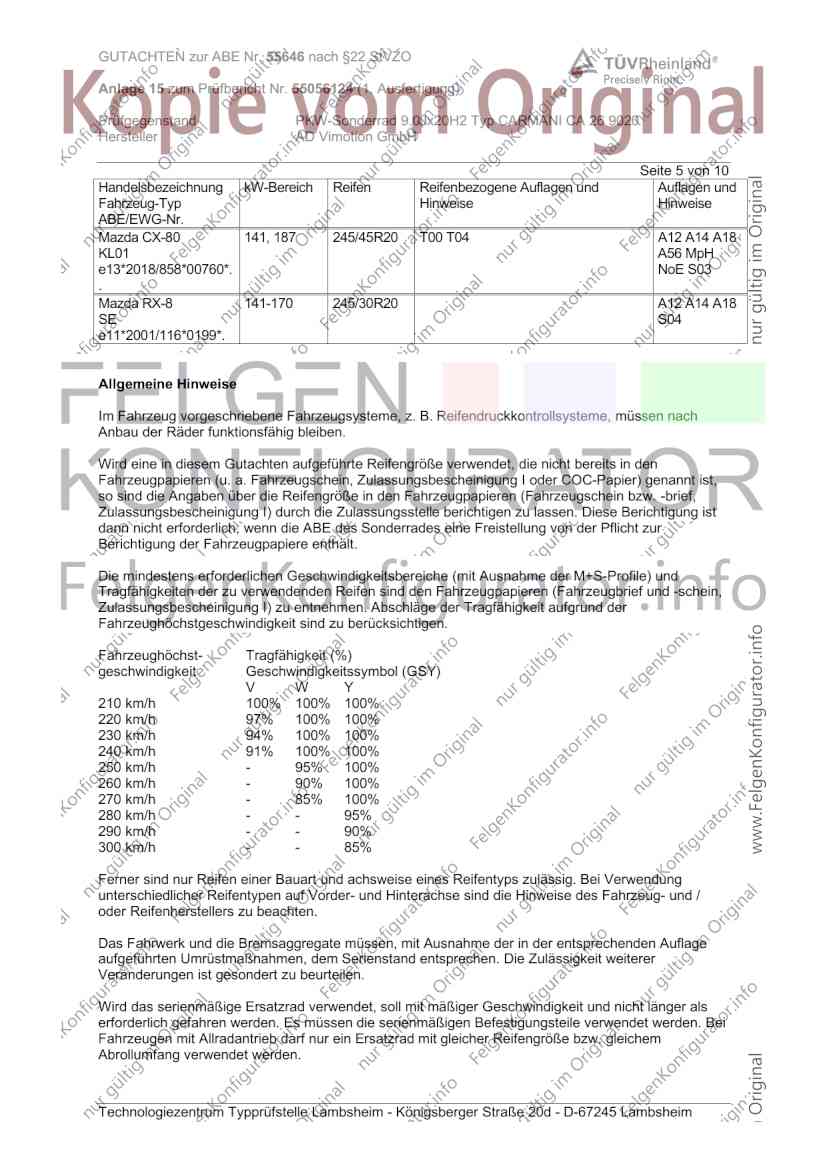

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55646 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55056124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ CARMANI CA 26 9020
Hersteller AD Vimotion GmbH
Seite 6 von 10

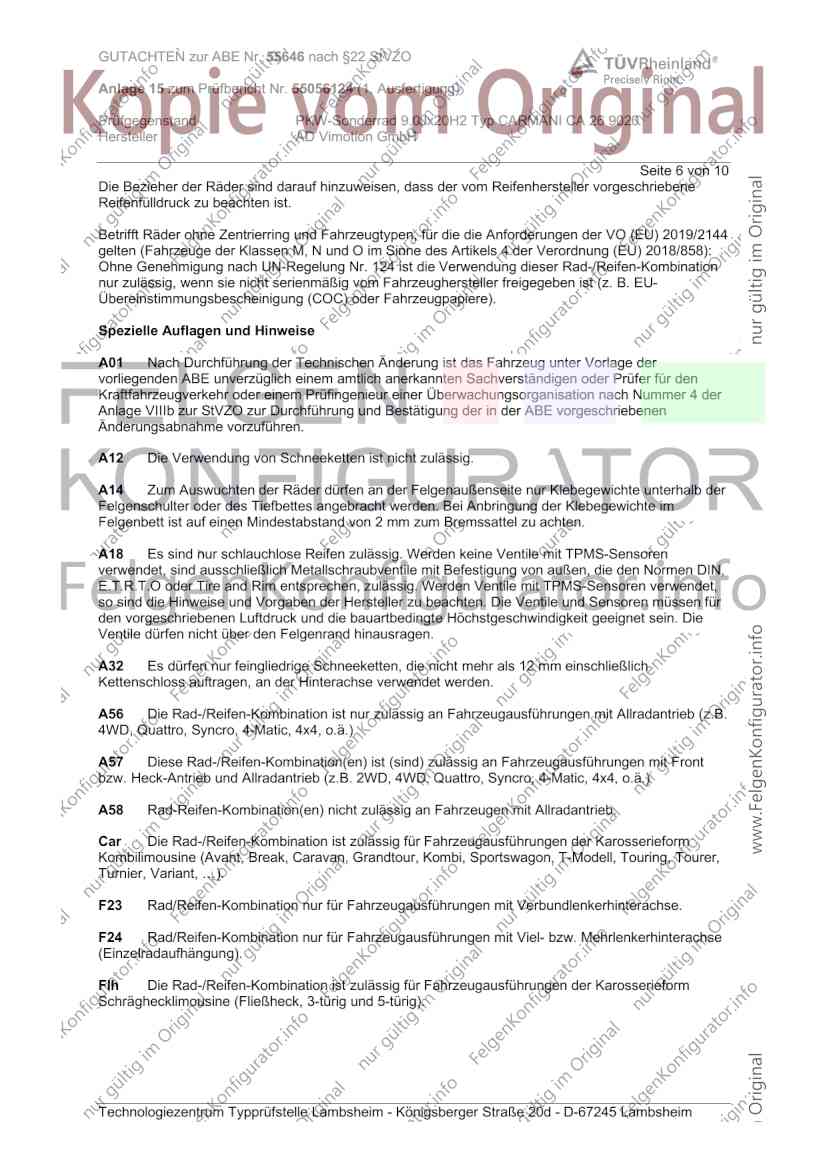

Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144
gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination
nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55646 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55056124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ CARMANI CA 26 9020
Hersteller AD Vimotion GmbH
Seite 7 von 10
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55646 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55056124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ CARMANI CA 26 9020
Hersteller AD Vimotion GmbH
Seite 8 von 10
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55646 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55056124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ CARMANI CA 26 9020
Hersteller AD Vimotion GmbH
Seite 9 von 10
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. Oktober 2024 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55646 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55056124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ CARMANI CA 26 9020
Hersteller AD Vimotion GmbH
Seite 10 von 10
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juni 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. Oktober 2024
Wagner 00436764.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
