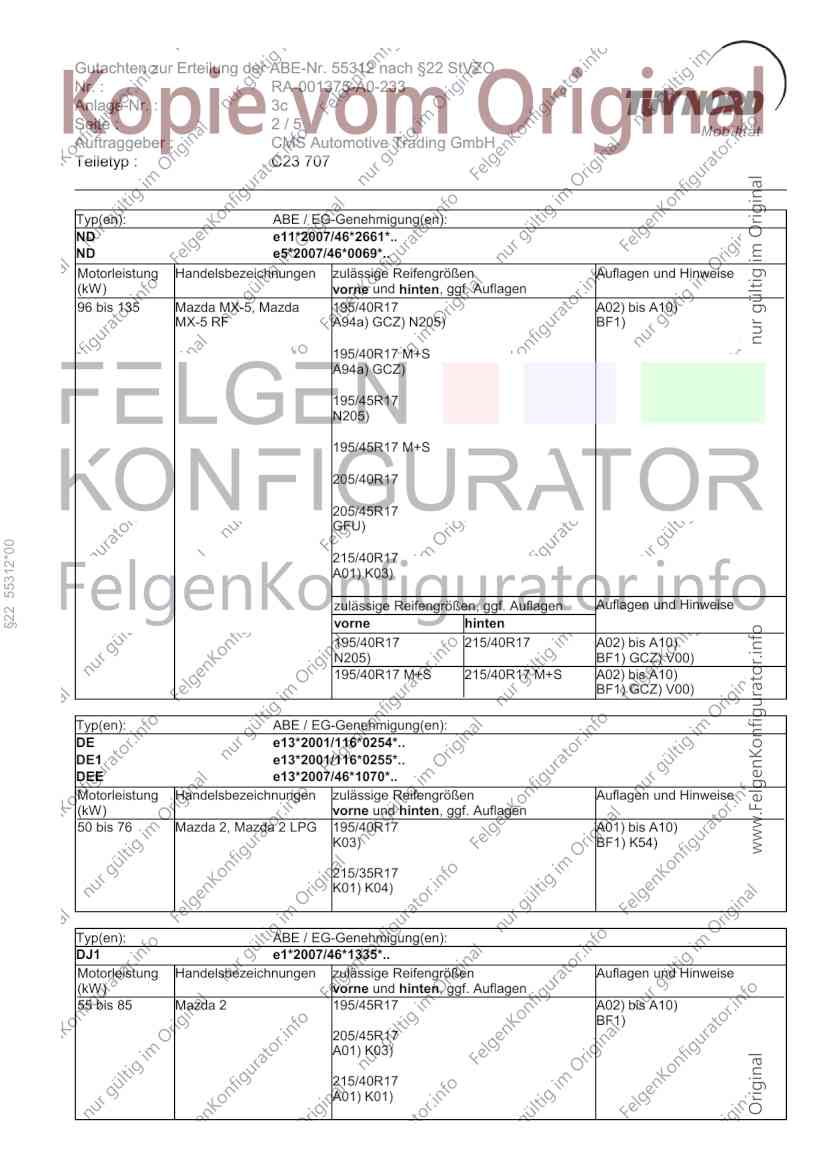

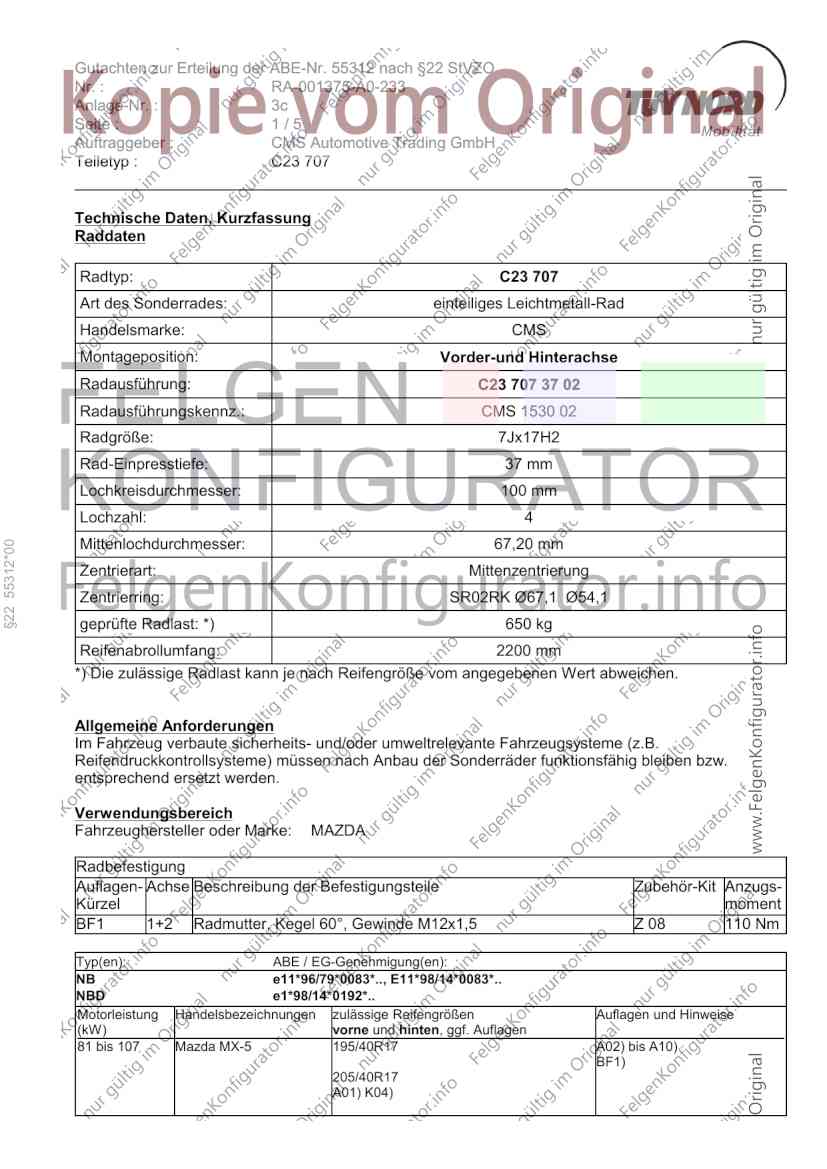

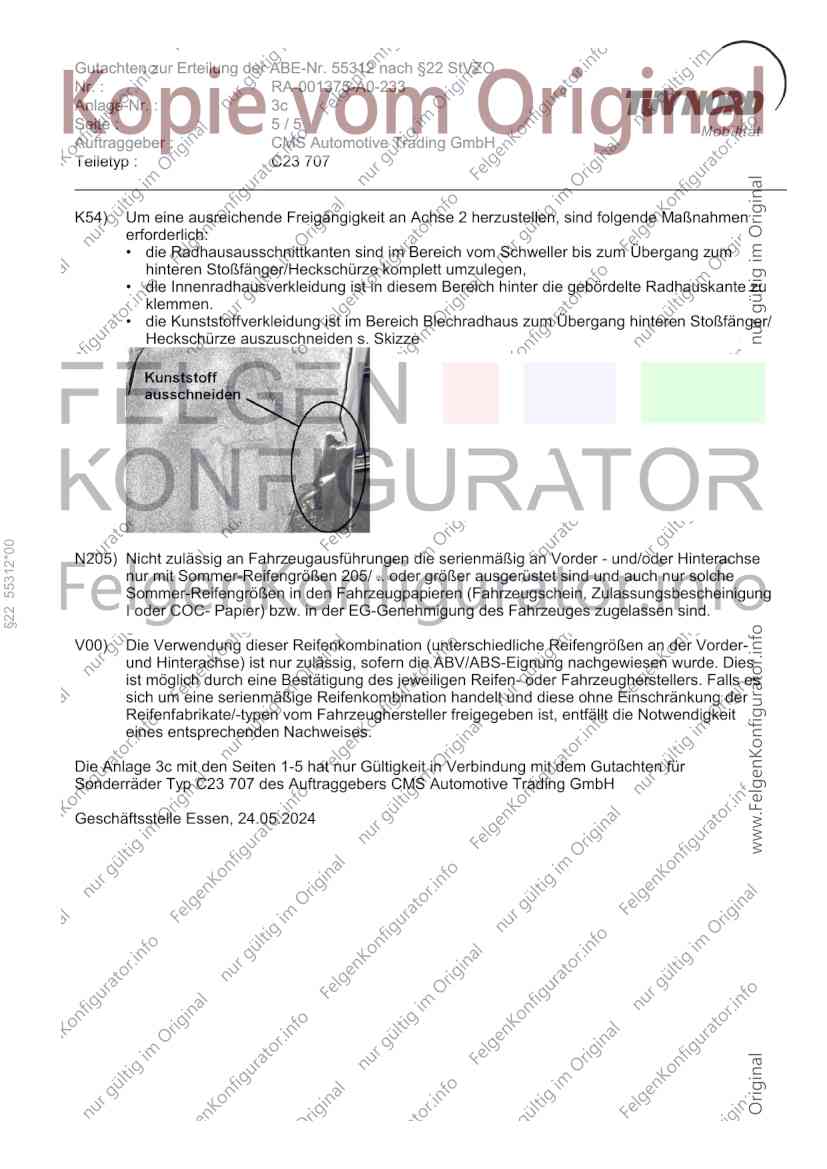

Gutachten zur Erteilung der ABE-Nr. 55312 nach §22 StVZO
Nr. : RA-001375-A0-233
Anlage-Nr. : 3c
Seite : 1/5
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C23 707
Technische Daten, Kurzfassung
Raddaten
Radtyp: C23 707
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: CMS
Montageposition: Vorder-und Hinterachse
Radausführung: C23 707 37 02
Radausführungskennz.: CMS 1530 02
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 37 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 67,20 mm
§22 55312*00
Zentrierart: Mittenzentrierung
Zentrierring: SR02RK Ø67,1 Ø54,1
geprüfte Radlast: *) 650 kg
Reifenabrollumfang: 2200 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: MAZDA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 Z 08 110 Nm
Typ(en): ABE / EG-Genehmigung(en):
NB e11*96/79*0083*.., E11*98/14*0083*..
NBD e1*98/14*0192*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 107 Mazda MX-5 195/40R17 A02) bis A10)
BF1)
205/40R17
A01) K04)
Gutachten zur Erteilung der ABE-Nr. 55312 nach §22 StVZO
Nr. : RA-001375-A0-233
Anlage-Nr. : 3c
Seite : 2/5
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C23 707
Typ(en): ABE / EG-Genehmigung(en):
ND e11*2007/46*2661*..
ND e5*2007/46*0069*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 135 Mazda MX-5, Mazda 195/40R17 A02) bis A10)
MX-5 RF A94a) GCZ) N205) BF1)
195/40R17 M+S
A94a) GCZ)
195/45R17
N205)
195/45R17 M+S
205/40R17
205/45R17
GFU)
§22 55312*00
215/40R17
A01) K03)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
195/40R17 215/40R17 A02) bis A10)
N205) BF1) GCZ) V00)
195/40R17 M+S 215/40R17 M+S A02) bis A10)
BF1) GCZ) V00)
Typ(en): ABE / EG-Genehmigung(en):
DE e13*2001/116*0254*..
DE1 e13*2001/116*0255*..
DEE e13*2007/46*1070*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 76 Mazda 2, Mazda 2 LPG 195/40R17 A01) bis A10)
K03) BF1) K54)
215/35R17
K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
DJ1 e1*2007/46*1335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 85 Mazda 2 195/45R17 A02) bis A10)
BF1)
205/45R17
A01) K03)
215/40R17
A01) K01)
Gutachten zur Erteilung der ABE-Nr. 55312 nach §22 StVZO
Nr. : RA-001375-A0-233
Anlage-Nr. : 3c
Seite : 3/5
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C23 707
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
§22 55312*00
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein. Aufgrund unterschiedlicher Bremsanlagen,
je nach Fahrzeugtyp, ist es möglich, dass unterhalb des Felgentiefbetts keine Klebegewichte
montiert werden können.
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
Gutachten zur Erteilung der ABE-Nr. 55312 nach §22 StVZO
Nr. : RA-001375-A0-233
Anlage-Nr. : 3c
Seite : 4/5
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C23 707
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: Z 08
Anzugsmoment: 110 Nm
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
GCZ) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 195/50R16 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GFU) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 205/45R17 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
§22 55312*00
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Gutachten zur Erteilung der ABE-Nr. 55312 nach §22 StVZO
Nr. : RA-001375-A0-233
Anlage-Nr. : 3c
Seite : 5/5
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C23 707
K54) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die Radhausausschnittkanten sind im Bereich vom Schweller bis zum Übergang zum
hinteren Stoßfänger/Heckschürze komplett umzulegen,
• die Innenradhausverkleidung ist in diesem Bereich hinter die gebördelte Radhauskante zu
klemmen.
• die Kunststoffverkleidung ist im Bereich Blechradhaus zum Übergang hinteren Stoßfänger/
Heckschürze auszuschneiden s. Skizze
§22 55312*00
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage 3c mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ C23 707 des Auftraggebers CMS Automotive Trading GmbH
Geschäftsstelle Essen, 24.05.2024
