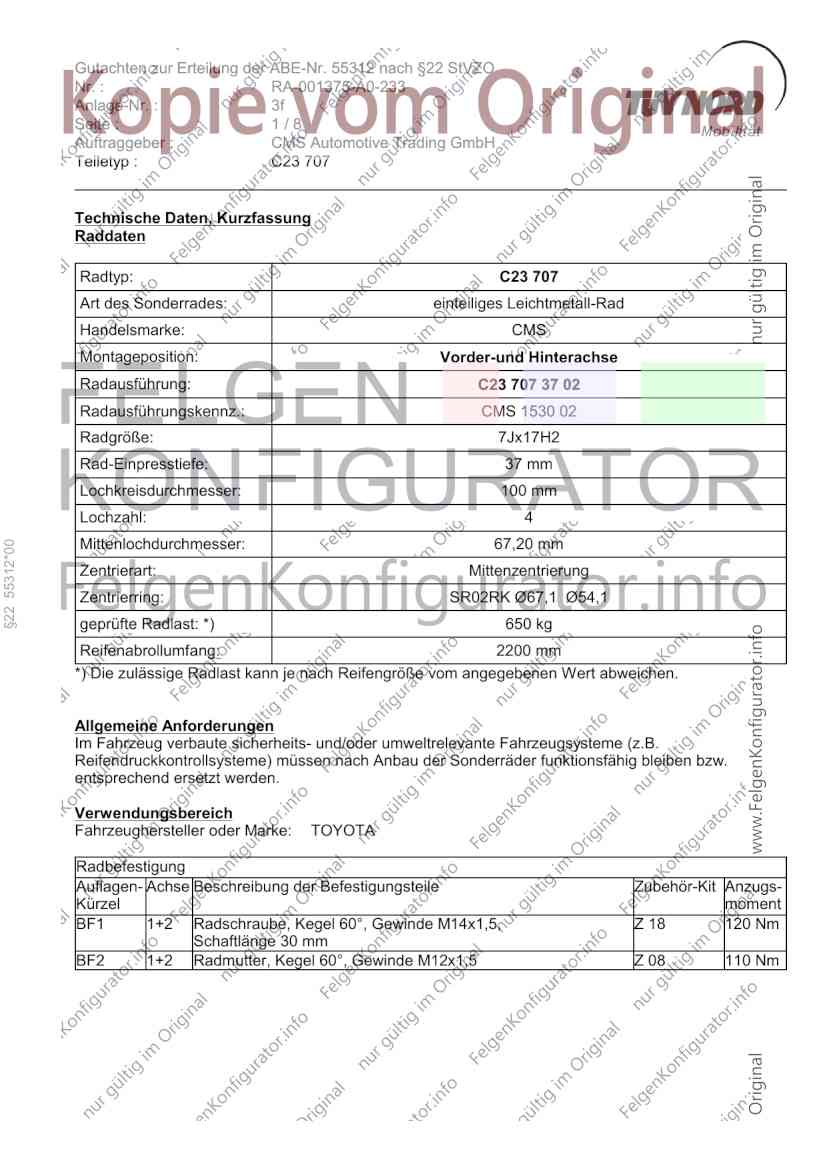

Gutachten zur Erteilung der ABE-Nr. 55312 nach §22 StVZO
Nr. : RA-001375-A0-233
Anlage-Nr. : 3f
Seite : 1/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C23 707
Technische Daten, Kurzfassung
Raddaten
Radtyp: C23 707
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: CMS
Montageposition: Vorder-und Hinterachse
Radausführung: C23 707 37 02
Radausführungskennz.: CMS 1530 02
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 37 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 67,20 mm
§22 55312*00
Zentrierart: Mittenzentrierung
Zentrierring: SR02RK Ø67,1 Ø54,1
geprüfte Radlast: *) 650 kg
Reifenabrollumfang: 2200 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: TOYOTA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, Z 18 120 Nm
Schaftlänge 30 mm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 Z 08 110 Nm

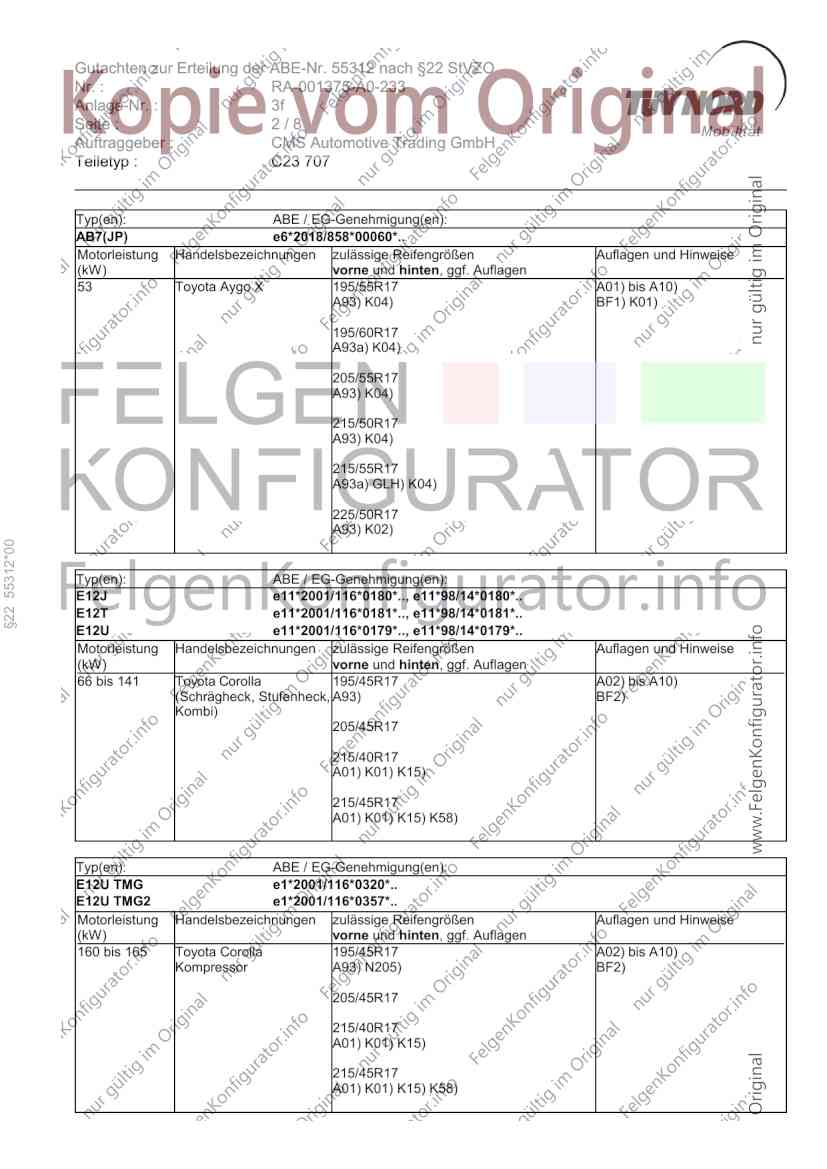

Gutachten zur Erteilung der ABE-Nr. 55312 nach §22 StVZO
Nr. : RA-001375-A0-233
Anlage-Nr. : 3f
Seite : 2/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C23 707
Typ(en): ABE / EG-Genehmigung(en):
AB7(JP) e6*2018/858*00060*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
53 Toyota Aygo X 195/55R17 A01) bis A10)
A93) K04) BF1) K01)
195/60R17
A93a) K04)
205/55R17
A93) K04)
215/50R17
A93) K04)
215/55R17
A93a) GLH) K04)
225/50R17
A93) K02)
§22 55312*00
Typ(en): ABE / EG-Genehmigung(en):
E12J e11*2001/116*0180*.., e11*98/14*0180*..
E12T e11*2001/116*0181*.., e11*98/14*0181*..
E12U e11*2001/116*0179*.., e11*98/14*0179*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 141 Toyota Corolla 195/45R17 A02) bis A10)
(Schrägheck, Stufenheck, A93) BF2)
Kombi)
205/45R17
215/40R17
A01) K01) K15)
215/45R17
A01) K01) K15) K58)
Typ(en): ABE / EG-Genehmigung(en):
E12U TMG e1*2001/116*0320*..
E12U TMG2 e1*2001/116*0357*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
160 bis 165 Toyota Corolla 195/45R17 A02) bis A10)
Kompressor A93) N205) BF2)
205/45R17
215/40R17
A01) K01) K15)
215/45R17
A01) K01) K15) K58)

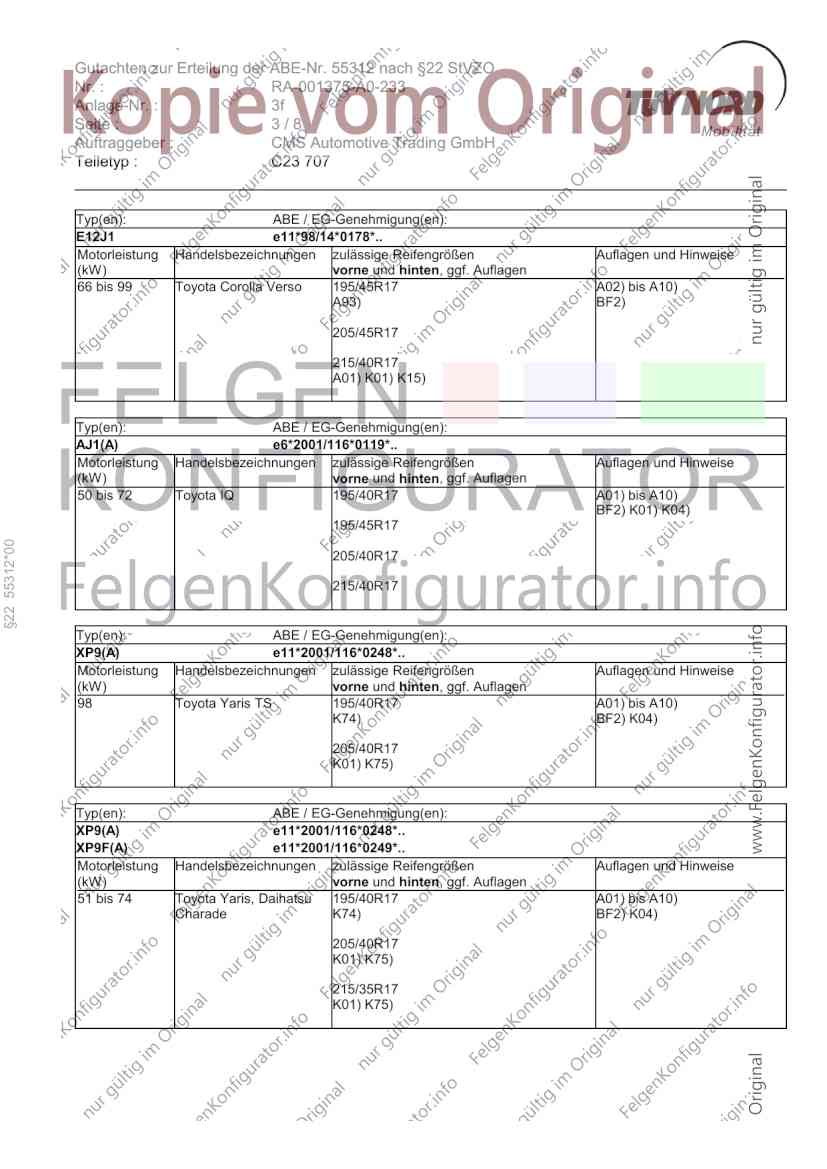

Gutachten zur Erteilung der ABE-Nr. 55312 nach §22 StVZO
Nr. : RA-001375-A0-233
Anlage-Nr. : 3f
Seite : 3/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C23 707
Typ(en): ABE / EG-Genehmigung(en):
E12J1 e11*98/14*0178*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 99 Toyota Corolla Verso 195/45R17 A02) bis A10)
A93) BF2)
205/45R17
215/40R17
A01) K01) K15)
Typ(en): ABE / EG-Genehmigung(en):
AJ1(A) e6*2001/116*0119*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 72 Toyota IQ 195/40R17 A01) bis A10)
BF2) K01) K04)
195/45R17
§22 55312*00
205/40R17
215/40R17
Typ(en): ABE / EG-Genehmigung(en):
XP9(A) e11*2001/116*0248*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
98 Toyota Yaris TS 195/40R17 A01) bis A10)
K74) BF2) K04)
205/40R17
K01) K75)
Typ(en): ABE / EG-Genehmigung(en):
XP9(A) e11*2001/116*0248*..
XP9F(A) e11*2001/116*0249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 74 Toyota Yaris, Daihatsu 195/40R17 A01) bis A10)
Charade K74) BF2) K04)
205/40R17
K01) K75)
215/35R17
K01) K75)

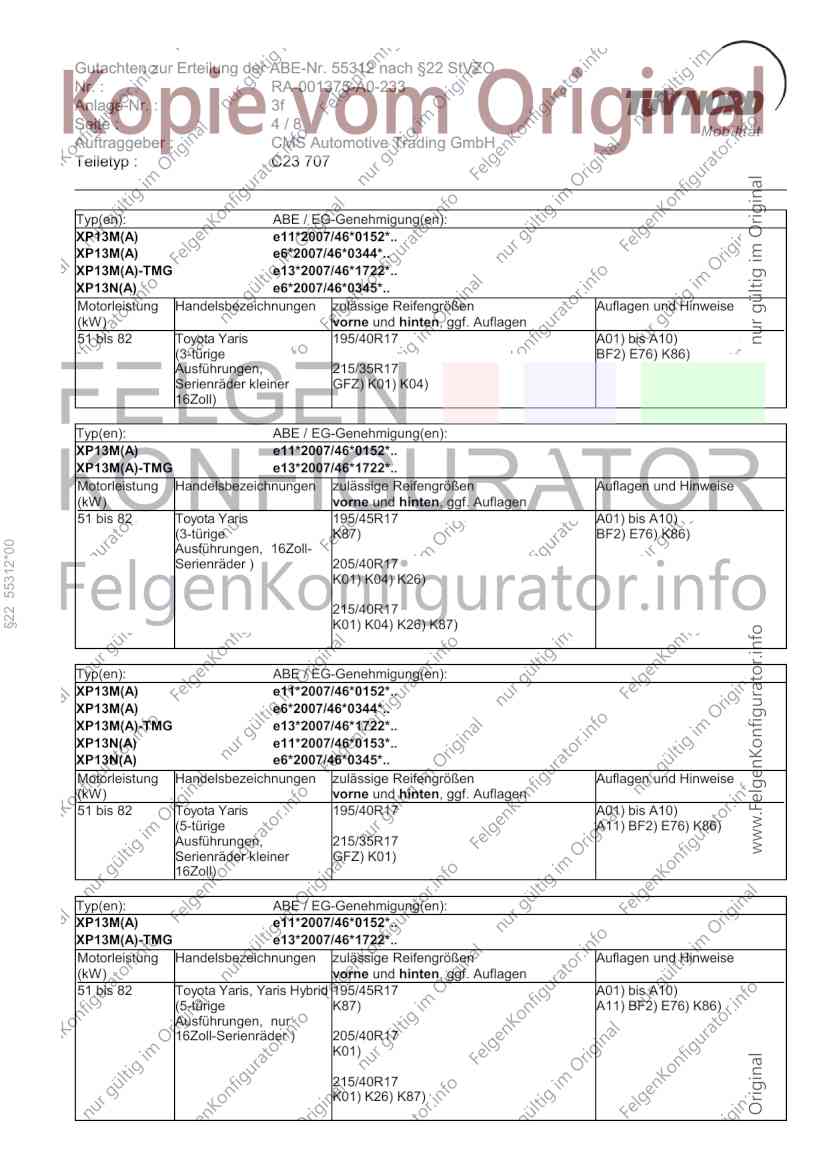

Gutachten zur Erteilung der ABE-Nr. 55312 nach §22 StVZO
Nr. : RA-001375-A0-233
Anlage-Nr. : 3f
Seite : 4/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C23 707
Typ(en): ABE / EG-Genehmigung(en):
XP13M(A) e11*2007/46*0152*..
XP13M(A) e6*2007/46*0344*..
XP13M(A)-TMG e13*2007/46*1722*..
XP13N(A) e6*2007/46*0345*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 82 Toyota Yaris 195/40R17 A01) bis A10)
(3-türige BF2) E76) K86)
Ausführungen, 215/35R17
Serienräder kleiner GFZ) K01) K04)
16Zoll)
Typ(en): ABE / EG-Genehmigung(en):
XP13M(A) e11*2007/46*0152*..
XP13M(A)-TMG e13*2007/46*1722*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 82 Toyota Yaris 195/45R17 A01) bis A10)
(3-türige K87) BF2) E76) K86)
§22 55312*00
Ausführungen, 16Zoll-
Serienräder ) 205/40R17
K01) K04) K26)
215/40R17
K01) K04) K26) K87)
Typ(en): ABE / EG-Genehmigung(en):
XP13M(A) e11*2007/46*0152*..
XP13M(A) e6*2007/46*0344*..
XP13M(A)-TMG e13*2007/46*1722*..
XP13N(A) e11*2007/46*0153*..
XP13N(A) e6*2007/46*0345*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 82 Toyota Yaris 195/40R17 A01) bis A10)
(5-türige A11) BF2) E76) K86)
Ausführungen, 215/35R17
Serienräder kleiner GFZ) K01)
16Zoll)
Typ(en): ABE / EG-Genehmigung(en):
XP13M(A) e11*2007/46*0152*..
XP13M(A)-TMG e13*2007/46*1722*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 82 Toyota Yaris, Yaris Hybrid 195/45R17 A01) bis A10)
(5-türige K87) A11) BF2) E76) K86)
Ausführungen, nur
16Zoll-Serienräder ) 205/40R17
K01)
215/40R17
K01) K26) K87)

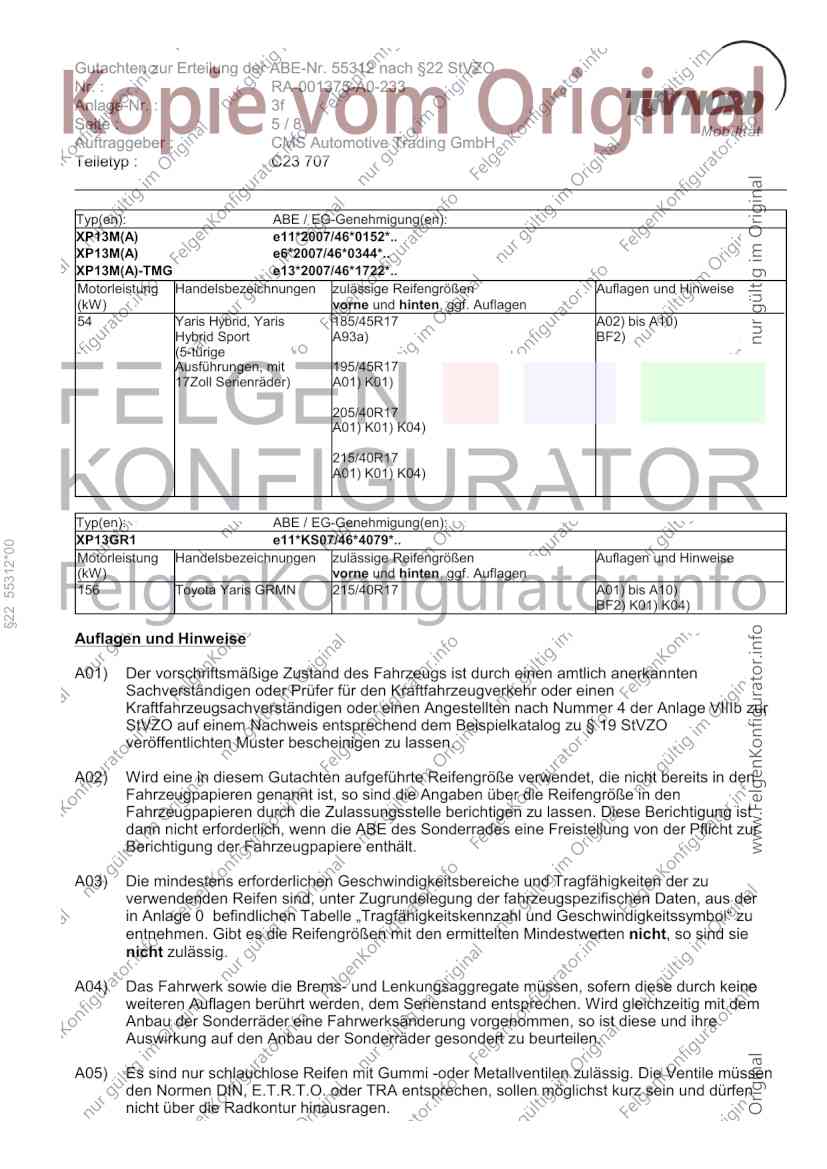

Gutachten zur Erteilung der ABE-Nr. 55312 nach §22 StVZO
Nr. : RA-001375-A0-233
Anlage-Nr. : 3f
Seite : 5/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C23 707
Typ(en): ABE / EG-Genehmigung(en):
XP13M(A) e11*2007/46*0152*..
XP13M(A) e6*2007/46*0344*..
XP13M(A)-TMG e13*2007/46*1722*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
54 Yaris Hybrid, Yaris 185/45R17 A02) bis A10)
Hybrid Sport A93a) BF2)
(5-türige
Ausführungen, mit 195/45R17
17Zoll Serienräder) A01) K01)
205/40R17
A01) K01) K04)
215/40R17
A01) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
XP13GR1 e11*KS07/46*4079*..
§22 55312*00
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
156 Toyota Yaris GRMN 215/40R17 A01) bis A10)
BF2) K01) K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
Gutachten zur Erteilung der ABE-Nr. 55312 nach §22 StVZO
Nr. : RA-001375-A0-233
Anlage-Nr. : 3f
Seite : 6/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C23 707

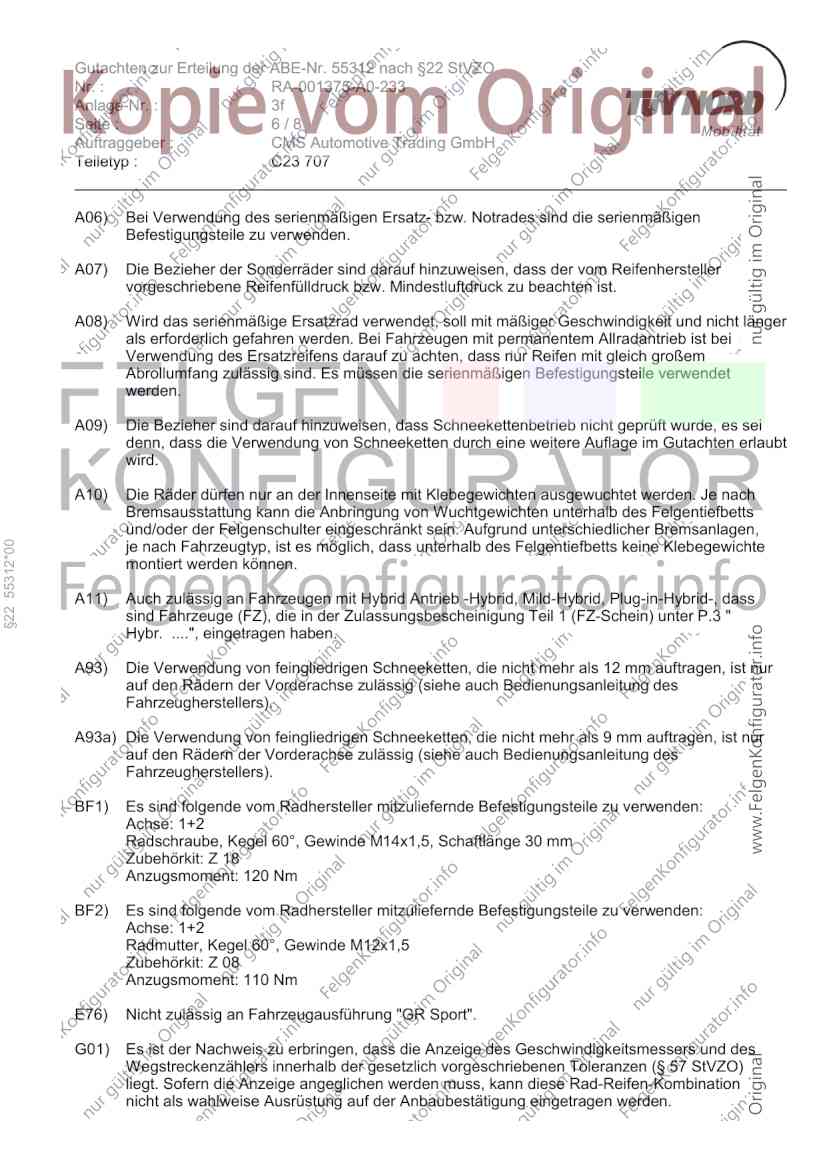

A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein. Aufgrund unterschiedlicher Bremsanlagen,
§22 55312*00
je nach Fahrzeugtyp, ist es möglich, dass unterhalb des Felgentiefbetts keine Klebegewichte
montiert werden können.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm
Zubehörkit: Z 18
Anzugsmoment: 120 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: Z 08
Anzugsmoment: 110 Nm
E76) Nicht zulässig an Fahrzeugausführung "GR Sport".
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
Gutachten zur Erteilung der ABE-Nr. 55312 nach §22 StVZO
Nr. : RA-001375-A0-233
Anlage-Nr. : 3f
Seite : 7/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C23 707

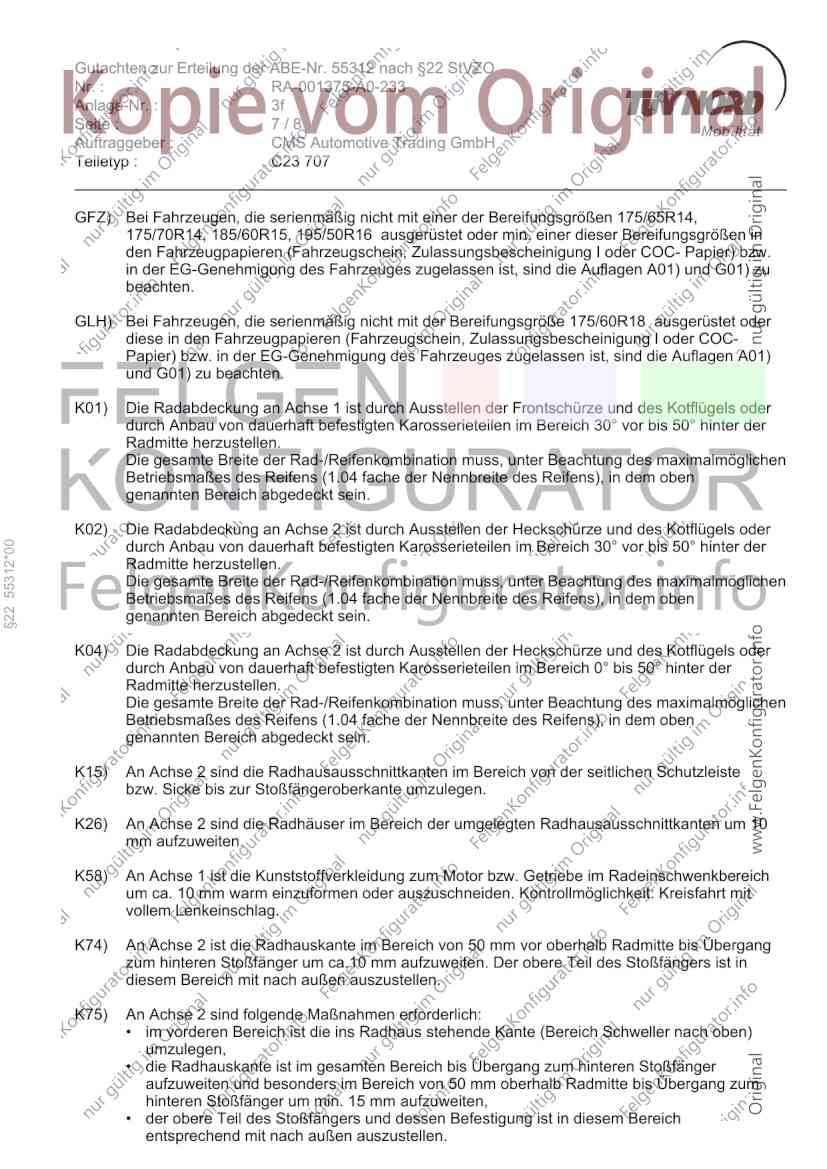

GFZ) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 175/65R14,
175/70R14, 185/60R15, 195/50R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in
den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
GLH) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 175/60R18 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
§22 55312*00
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
K58) An Achse 1 ist die Kunststoffverkleidung zum Motor bzw. Getriebe im Radeinschwenkbereich
um ca. 10 mm warm einzuformen oder auszuschneiden. Kontrollmöglichkeit: Kreisfahrt mit
vollem Lenkeinschlag.
K74) An Achse 2 ist die Radhauskante im Bereich von 50 mm vor oberhalb Radmitte bis Übergang
zum hinteren Stoßfänger um ca.10 mm aufzuweiten. Der obere Teil des Stoßfängers ist in
diesem Bereich mit nach außen auszustellen.
K75) An Achse 2 sind folgende Maßnahmen erforderlich:
• im vorderen Bereich ist die ins Radhaus stehende Kante (Bereich Schweller nach oben)
umzulegen,
• die Radhauskante ist im gesamten Bereich bis Übergang zum hinteren Stoßfänger
aufzuweiten und besonders im Bereich von 50 mm oberhalb Radmitte bis Übergang zum
hinteren Stoßfänger um min. 15 mm aufzuweiten,
• der obere Teil des Stoßfängers und dessen Befestigung ist in diesem Bereich
entsprechend mit nach außen auszustellen.

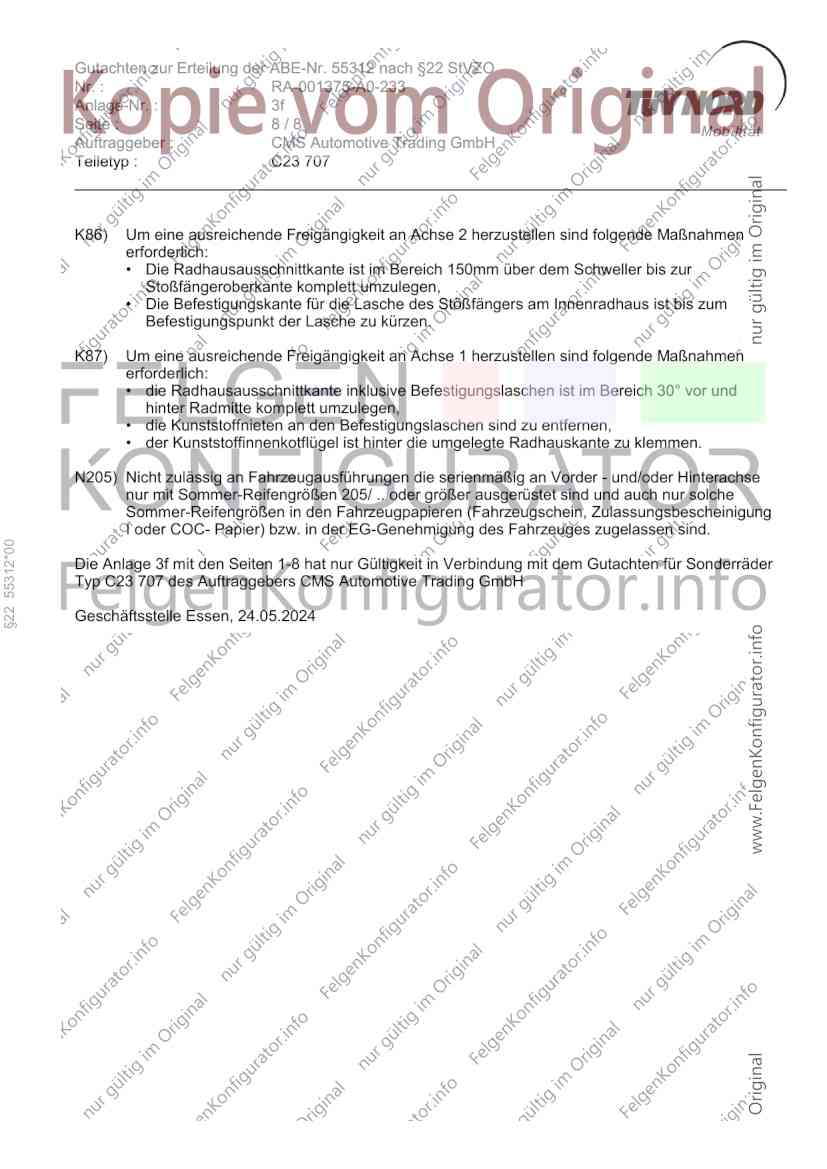

Gutachten zur Erteilung der ABE-Nr. 55312 nach §22 StVZO
Nr. : RA-001375-A0-233
Anlage-Nr. : 3f
Seite : 8/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C23 707
K86) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• Die Radhausausschnittkante ist im Bereich 150mm über dem Schweller bis zur
Stoßfängeroberkante komplett umzulegen,
• Die Befestigungskante für die Lasche des Stößfängers am Innenradhaus ist bis zum
Befestigungspunkt der Lasche zu kürzen.
K87) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
• die Radhausausschnittkante inklusive Befestigungslaschen ist im Bereich 30° vor und
hinter Radmitte komplett umzulegen,
• die Kunststoffnieten an den Befestigungslaschen sind zu entfernen,
• der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
§22 55312*00
Die Anlage 3f mit den Seiten 1-8 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ C23 707 des Auftraggebers CMS Automotive Trading GmbH
Geschäftsstelle Essen, 24.05.2024
