GUTACHTEN zur ABE Nr.54309 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55049622 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx20H2 Typ C28 8020
Hersteller CMS Automotive Trading GmbH
Seite 1 von 19
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0112205
Prüfgegenstand PKW-Sonderrad
Modell C28
Typ C28 8020
Radgröße 8.0Jx20H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Radlast Abrollumfang
Lochkreis-ø (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
C28 8020 33 61S 1443/01 CMS / ohne Ring 5/112/66,6 33 950 2450
Kennzeichnungen
KBA-Nummer 54309
Herstellerzeichen CMS
Radtyp und Ausführung C28 8020 (s.o.)
Radgröße 8.0Jx20H2
Einpresstiefe ET.. (s.o.)
§22 54309*03
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Schraube M14x1,5 Kugel Ø28mm 120 30 Z102OR
S02 Serienschraube M14x1,5 Kugel Ø28mm 140 30 Serie
S03 Schraube M14x1,5 Kugel Ø28mm 140 30 Z102OR
S04 Schraube M14x1,5 Kugel Ø28mm 150 30 Z102OR
S05 Serienschraube M14x1,5 Kugel Ø28mm 160 30 Serie
S06 Schraube M14x1,5 Kugel Ø28mm 130 29 Z93OR
S07 Schraube M14x1,5 Kugel Ø28mm 130 30 Z102OR
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54309 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55049622 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx20H2 Typ C28 8020
Hersteller CMS Automotive Trading GmbH
Seite 2 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/35R20 R37 T90 A12 A19 A57
B8, B81 88-200 245/30R20 A01 K1c K2b K56 T90 A99 Car Lim
e1*2001/116* S01
0430*00-41;
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi A4 90-210 225/35R20 T90 A12 A19 A57
B8, B81 90-210 245/30R20 A01 K2h K4i K9v T90 A99 Car Lim
e1*2001/116* 90-210 245/30R20 A01 K2b K4i T90 S01
0430*35-..;
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
- incl. Facelift 2019
Audi A5 100-195 225/35R20 R37 T90 A12 A19 A57
B8, B81 100-195 245/30R20 T90 A99 Cbo Cpe
e1*2001/116* 100-200 245/30R20 M+S T90 Flh S01
0430*00-49;
§22 54309*03
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 100-210 225/35R20 T90 A12 A19 A57
B8, B81 100-210 245/30R20 T90 A99 Cbo Cpe
e1*2001/116* Flh S01
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Audi A5 / A5 Avant 110, 150 235/35R20 T92 A12 A19 A57
F2 110, 150 245/35R20 A01 K2b T95 A99 Car Lim
e1*2007/46*1801*46-.. 110, 150 245/35R20 HL A01 K2b T98 NoE NoP S03
Audi A5 / A5 Avant TFSIe 185 245/35R20 A01 K2b T95 A12 A19 A57
F2 185 245/35R20 HL A01 K2b T98 A99 Car Lim
e1*2007/46*1801*52-.. S03
- Plug-in Hybrid
Audi A6 / A6 Avant 100-245 245/35R20 T95 A12 A19 A57
4G, 4G1 A99 Car Lim
e1*2007/46*0436*..; NA1 S01
e13*2007/46*1147*..
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54309 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55049622 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx20H2 Typ C28 8020
Hersteller CMS Automotive Trading GmbH
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 100-250 225/40R20 T94 A12 A19 A57
F2 100-250 235/40R20 T96 A99 Car KOV
e1*2007/46*1801*.. 100-250 245/40R20 T95 T99 L06 Lim NoP
S01
Audi A6 / A6 Avant TFSIe 185,195 245/40R20 T99 A12 A19 A56
F2 A99 Car KOV
e1*2007/46*1801*.. L06 Lim S01
- Plug-in Hybrid
Audi A6 allroad 140-245 235/45R20 T00 T96 A12 A19 A56
4G, 4G1 140-245 245/40R20 A01 K6w T99 A99 B92 Car
e1*2007/46*0436*..; KMV S01
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 allroad 150-257 235/45R20 T00 T96 A12 A19 A56
F2 150-257 245/40R20 T95 T99 A99 L06 NoP
e1*2007/46*1801*13-.. 150-257 245/45R20 S01
Audi A7 Sportback 140-245 245/35R20 T95 A12 A19 A57
4G, 4G1 A99 S01
§22 54309*03
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-368 235/45R20 A13 T96 A19 A57 A99
4H 150-368 245/40R20 A33 T99 NBF S01
e1*2007/46*0284*..
e1*2007/46*0398*..
Audi A8 210, 250 235/45R20 A91 T00 A19 A56 A60
F8 210, 250 245/40R20 A91 T99 A99 L06 MHy
e1*2007/46*1751*.. 210-338 235/45R20 A91 M+S T00 NBF S01
210-338 245/40R20 A91 M+S T99
Audi e-tron, Q8 e-tron 158 255/50R20 A91 M+S A07 A19 A56
GE 158 265/50R20 A12 M+S A99 S05
e1*2007/46*1914*..
- Elektro
- incl. Sportback
Audi Q5 (I) 100-200 235/45R20 A07 A12 A19
8R, 8R1, 8R2 100-200 245/45R20 A99 S02
e1*2001/116*0473*..; 100-200 255/45R20
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54309 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55049622 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx20H2 Typ C28 8020
Hersteller CMS Automotive Trading GmbH
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 (I) 100-200 235/45R20 A07 A12 A19
8R, 8R1, 8R2 100-200 245/45R20 A99 KMV S02
e1*2001/116*0473*..; 100-200 255/45R20
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 TFSIe, -/ 185,195 235/45R20 T00 A07 A12 A19
Sportback(II) 185,195 245/45R20 A56 A99 S02
FY 185,195 255/45R20
e1*2007/46*1550*12-46
- Plug-in Hybrid
- incl. Facelift 2021
Audi Q5 TFSIe,-/ 185 235/45R20 A10 T00 A07 A19 A56
Sportback(III) 185 235/50R20 A12 Som A99 S02
FY 185 245/45R20 A10
§22 54309*03
e1*2007/46*1550*53-.. 185 255/45R20 A12
- Plug-in Hybrid
- Quattro (4WD)
- ab MJ 2025
Audi Q5, -/Sportback (III) 150 235/45R20 A10 T00 T96 A07 A19 A56
FY 150 235/50R20 A12 Som A99 NoP X36
e1*2007/46*1550*47-.. 150 245/45R20 A10 S02
- nur Quattro (4WD) 150 255/45R20 A12
- ab MJ 2025
Audi Q5, -/Sportback(II) 100-210 235/45R20 A07 A12 A19
FY 100-210 245/45R20 A57 A99 NoP
e1*2007/46*1550*00-46, 100-210 255/45R20 S02
e1*2007/46*1685*..
- incl. Facelift 2021
Audi Q7 (II) 155-250 255/50R20 A07 A12 A19
4L, 4L1 A56 A99 B03
e1*2001/116* L06 MpH S05
0350*20-..;
0367*05-..;
e13*2007/46*
1081*06-..
Audi Q7 (II) 155-250 255/50R20 M+S A07 A12 A19
4L, 4L1 A56 A99 L06
e1*2001/116* MpH RQ7 S05
0350*20-..;
0367*05-..;
e13*2007/46*
1081*06-..
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54309 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55049622 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx20H2 Typ C28 8020
Hersteller CMS Automotive Trading GmbH
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi RS7 Sportback 412, 445 245/40R20 A91 M+S A19 A56 A99
4G S01
e1*2007/46*0544*02-..
Audi S4 245 245/30R20 K1c K2b K56 T90 A01 A12 A19
B8, B81 A99 Lim S01
e1*2001/116*0430*..;
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S4 251-260 225/35R20 M+S T90 A12 A19 A56
B8, B81 251-260 245/30R20 A01 K2h K4i K9v T90 A99 Car Lim
e1*2001/116* 251-260 245/30R20 A01 K2b K4i T90 S01
0430*43...,
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
- incl. Facelift 2019
Audi S5 251-260 245/30R20 M+S T90 A12 A19 A56
B8, B81 A99 Cbo Cpe
e1*2001/116* Flh S01
§22 54309*03
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Audi S5 / S5 Avant 270 245/35R20 K2b T95 A01 A12 A19
F2 270 245/35R20 HL K2b T98 A56 A99 Car
e1*2007/46*1801*47-.. Lim NoE NoP
S03
Audi S6 / S6 Avant 253,257 245/40R20 M+S T95 T99 A12 A19 A56
F2 A99 Car KOV
e1*2007/46*1801*.. L06 Lim NoP
S01
Audi S8 382, 445 235/45R20 A13 M+S T96 A19 A56 A99
4H 382, 445 245/40R20 A33 M+S T99 NBF S01
e1*2007/46*0284*..
e1*2007/46*0398*..
Audi S8 420 235/45R20 A91 M+S T00 A19 A56 A60
F8 420 245/40R20 A91 M+S T99 A99 L06 MHy
e1*2007/46*1751*11-.. NBF S01
Audi SQ5 (I) 230-260 235/45R20 M+S A07 A12 A19
8R, 8R1 230-260 245/45R20 M+S A99 KMV S02
e1*2001/116*0473*..; 230-260 255/45R20 M+S
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54309 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55049622 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx20H2 Typ C28 8020
Hersteller CMS Automotive Trading GmbH
Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi SQ5, -/Sportback (II) 251-260 235/45R20 A11 M+S A07 A19 A56
FY 251-260 245/45R20 A12 M+S A99 K1v K2h
e1*2007/46*1550*00-46 251-260 255/45R20 A12 S02
- incl. Facelift 2021
Audi SQ5, -/Sportback (III) 270 235/45R20 A10 M+S T00 T96 A07 A19 A56
FY 270 245/45R20 A10 M+S A99 K1v K2h
e1*2007/46*1550*48-.. 270 255/45R20 A12 NoP S02
- ab MJ 2025
Audi SQ7 (II) 320, 373 255/50R20 M+S A07 A12 A19
4L, 4L1 A56 A99 L06
e1*2001/116* RQ7 S05
0350*26-..;
e13*2007/46*
1081*12-..
Audi SQ7 (II) 320 255/50R20 M+S A07 A12 A19
4L, 4L1 A56 A99 B03
e1*2001/116* L06 S05
0350*26-..;
§22 54309*03
e13*2007/46*
1081*12-..
Infiniti QX30 AWD 125, 155 215/45R20 A12 A19 A56
H15 125, 155 235/35R20 A01 K5v K6w T88 T92 A99 S07
e11*2007/46*2977*.., 125, 155 235/40R20 A01 K5v K6w
e5*2007/46*1030*.. 125, 155 245/35R20 A01 K5v K6w
AMG A 35 225 245/30R20 K1c K2b K5b K7i K8h T90 A01 A12 A19
F2A A56 A99 Lim
e1*2007/46*1829*.. Y85 S07
AMG A 45, 45s 285, 310 245/30R20 K5d K6f K9v M+S T90 A01 A12 A19
F2A A56 A99 Y85
e1*2007/46*1829*.. S07
C-Klasse 85-190 225/35R20 K1c K2b K5k T90 A01 A12 A19
204 85-190 245/30R20 K1c K2b K4i K5d K5k K6g K6j A58 A99 Lim
e1*2001/116* T90 NoP S07
0431*29-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 4matic 125-245 225/35R20 K1c K2b K5k T90 A01 A12 A19
204 125-245 245/30R20 K1c K2b K4i K5d K5k K6g K6j A56 A99 Lim
e1*2001/116* T90 NoP S07
0431*29-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse All-Terrain 147, 150 245/35R20 K1b K3i K5f K5w T95 A01 A12 A19
R2CS A56 A99 Car
e1*2018/858*00017*.. KMV L05 NoE
NoP S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54309 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55049622 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx20H2 Typ C28 8020
Hersteller CMS Automotive Trading GmbH
Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse Coupé / Cabrio 110-190 225/35R20 K1c K2b K5k T90 A01 A12 A19
204 110-190 245/30R20 K1c K2b K4i K5d K5k K6g K6j A58 A99 Cbo
e1*2001/116* T90 Cpe S07
0431*37-..
(Baureihe 205)
- incl. Facelift 2018
C-Klasse Coupé / 125-245 225/35R20 K1c K2b K5k T90 A01 A12 A19
Cabrio 4matic 125-245 245/30R20 K1c K2b K4i K5d K5k K6g K6j A56 A99 Cbo
204 T90 Cpe S07
e1*2001/116*
0431*37-..
(Baureihe 205)
- incl. Facelift 2018
C-Klasse T-Modell 85-190 225/35R20 K1c K2b K5k T90 A01 A12 A19
204K 85-190 245/30R20 K1c K2b K4i K5d K5k K6g K6j A58 A99 Car
e1*2001/116* T90 NoP S07
0457*25-..
- incl. Facelift 2018
§22 54309*03
(FIN: W..205...)
C-Klasse T-Modell 4matic 125-245 225/35R20 K1c K2b K5k T90 A01 A12 A19
204K 125-245 245/30R20 K1c K2b K4i K5d K5k K6g K6j A56 A99 Car
e1*2001/116* T90 NoP S07
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
CLE 300 e Coupé PHEV 150 245/35R20 HL K1a K1b K2b T98 A01 A12 A19
R2CLECA A58 A99 Cpe
e1*2018/858*00311*.. L06 S04
- Plug-in Hybrid
CLE Klasse 120-190 245/35R20 K1a K1b K2b T91 T95 A01 A12 A19
R2CLECA A57 A99 Cbo
e1*2018/858*00311*.. Cpe L06 NoP
- Coupé/Cabrio S07
CL-Klasse 220-368 245/35R20 K1a K41 K42 K45 R37 T95 A01 A12 A19
215 A99 B03 R21
e1*98/14*0113*.. S04
CLS-Klasse 120-150 245/30R20 T90 A12 A19 A58
218 A99 B03 Lim
e1*2007/46*0485*.. S06
- incl. Facelift 2014
E-Klasse 75-215 245/30R20 R37 T90 A12 A19 A99
211 Lim R21 S07
e1*98/14*0183*..,
e1*2001/116*0183*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54309 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55049622 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx20H2 Typ C28 8020
Hersteller CMS Automotive Trading GmbH
Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 A01 A12 A19
212 A58 A99 B03
e1*2001/116*0501*.. F38 Lim NoH
- mit Luftfederung S06
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-220 235/35R20 R37 T92 A12 A19 A58
212 110-220 245/35R20 T91 T95 A99 Lim NoP
e1*2001/116* S04
0501*24-..
(Baumuster 213)
E-Klasse 120-150 245/40R20 A10 A84 T95 T99 A19 A58 A99
R2EW B77 L06 Lim
e1*2018/858*00213*.. NoP S04
E-Klasse 4matic 120-145 235/35R20 R37 T92 A12 A19 A56
212 120-270 245/35R20 T95 A99 Lim NoP
§22 54309*03
e1*2001/116* S04
0501*24-..
(Baumuster 213)
E-Klasse 4Matic 145-280 245/40R20 A10 A84 T95 T99 A19 A56 A99
R2EW B77 L06 Lim
e1*2018/858*00213*.. NoP S04
E-Klasse All-Terrain 143-250 245/40R20 A84 A91 A19 A56 A99
R1ES KMV S04
e1*2007/46*1560*..
E-Klasse Coupé / Cabrio 120-220 235/35R20 R37 T92 A12 A19 A58
R1EC 120-220 245/35R20 T91 T95 A99 Cbo Cpe
e1*2007/46*1666*.. NoP S04
E-Klasse Coupé / 135-195 235/35R20 R37 T92 A12 A19 A56
Cabrio 4matic 135-270 245/35R20 T91 T95 A99 Cbo Cpe
R1EC NoP S04
e1*2007/46*1666*..
E-Klasse T-Modell 110-210 245/35R20 T95 A12 A19 A58
R1ES A99 Car KOV
e1*2007/46*1560*.. NoP X77 S04
E-Klasse T-Modell 145, 150 245/40R20 A10 T99 A19 A58 A99
R2ES B77 Car KOV
e1*2018/858*00214*.. L05 NoP S04
E-Klasse T-Modell 4matic 135-270 245/35R20 T95 A12 A19 A56
R1ES A99 Car KOV
e1*2007/46*1560*.. NoP X77 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54309 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55049622 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx20H2 Typ C28 8020
Hersteller CMS Automotive Trading GmbH
Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 4Matic 145-280 245/40R20 A10 T99 A19 A56 A99
R2ES B77 Car KOV
e1*2018/858*00214*.. L05 NoP S04
EQC 400 4matic 145 (300) 235/50R20 A10 T00 A19 A56 A99
204X 145 (300) 245/45R20 A10 T03 V20 S04
e1*2001/116* 145 (300) 255/45R20 A10
0480*31-..
- Elektro
EQE-SUV 109, 135 235/50R20 A32 A84 T04 A19 A57 A99
E2EQEX 109, 135 245/45R20 A10 A84 T03 L06 Z21 Z22
e1*2018/858*00187*.. 109, 135 255/45R20 A32 A84 T05 S04
- mit 21"/22"
Serienbereifung
- Elektro
EQE-SUV 109, 135 235/50R20 A32 A84 T04 A19 A57 A99
E2EQEX 109, 135 245/45R20 A10 A84 T03 L06 S04
§22 54309*03
e1*2018/858*00187*.. 109, 135 255/45R20 A32 A84 T05
- Elektro
EQS 109, 135 245/45R20 A10 A84 T03 A19 A57 A99
E2EQSW 109, 135 255/45R20 A10 A84 T01 T05 Lim LM4 S04
e1*2018/858*00035*..
- Elektro
- max. 4,5°
Hinterachslenkung
EQS 109, 135 245/45R20 A10 A84 T03 A19 A57 A99
E2EQSW 109, 135 255/45R20 A10 A84 T01 T05 Lim LM5 S04
e1*2018/858*00035*..
- Elektro
- max. 10°
Hinterachslenkung
GLA 45 AMG 4matic 265, 280 235/35R20 K2b K6v T92 A01 A12 A19
245G, -/AMG 265, 280 235/40R20 K2b K6v A56 A99 S07
e1*2001/116*0470*..; 265, 280 245/35R20 K2b K6x K8a
e1*2007/46*1207*..
GLA-Klasse 80-155 235/35R20 K1b K2b K6v A01 A12 A19
245G 80-155 235/40R20 K1b K2b K6v A57 A99 Flh
e1*2001/116* 80-155 245/35R20 K1a K1b K2b K5v K6x K8a S07
0470*06-.. 80-155 245/40R20 G01 K1a K1b K2b K5v K6x K8a
GLC 43 AMG 270, 287 235/45R20 A10 M+S A19 A56 A99
204X 270, 287 245/45R20 A10 M+S S04
e1*2001/116* 270, 287 255/45R20 A10 M+S
0480*18-..
(FIN: W..253...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54309 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55049622 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx20H2 Typ C28 8020
Hersteller CMS Automotive Trading GmbH
Seite 10 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Coupé 100-243 235/45R20 A10 A19 A57 A99
204X 100-243 245/45R20 A10 Flh KMV MpH
e1*2001/116* 100-243 255/45R20 A12 S04
0480*18-..
(FIN: W..253...)
GLC-Klasse 100-243 235/45R20 T00 A12 A19 A57
204X 100-243 245/45R20 A99 MpH S04
e1*2001/116* 100-243 255/45R20
0480*16-..
(FIN: W..253...)
GLC-Klasse 120-243 235/45R20 A10 T00 A19 A57 A99
204X 120-243 245/45R20 A10 Cb1 MpH S04
e1*2001/116* 120-243 255/45R20 A10
0480*16-..
- mit AMG-Line
Verbreiterungen
GLC-Klasse 120-270 235/50R20 A84 A91 T00 T04 A19 A57 A99
§22 54309*03
R2CGLC 120-270 245/45R20 A10 A84 T03 T99 Cb2 LM4 NoP
e1*2018/858*00186*.. 120-270 255/45R20 A32 A84 T01 T05 V20 S04
- incl. Coupé
- mit AMG-Line
Verbreiterungen
- max. 4,5°
Hinterachslenkung
GLC-Klasse 120-270 235/50R20 A91 T00 T04 A19 A57 A99
R2CGLC 120-270 245/45R20 A10 T03 T99 L05 NoP V20
e1*2018/858*00186*.. 120-270 255/45R20 A32 T01 T05 S04
- incl. Coupé
GLC-Klasse 120-270 235/50R20 A91 T00 T04 A19 A57 A99
R2CGLC 120-270 245/45R20 A10 T03 T99 Cb2 L05 NoP
e1*2018/858*00186*.. 120-270 255/45R20 A32 T01 T05 V20 S04
- incl. Coupé
- mit AMG-Line
Verbreiterungen
- ohne Hinterachslenkung
S-Klasse 145-368 245/35R20 K1a K41 K42 K45 R37 T95 A01 A12 A19
220 A61 A99 B03
e1*97/27*0099*.. NBF R21 S04
S-Klasse 150-285 245/35R20 T95 A12 A19 A99
221 B03 S04
e1*2001/116*0335*..
(FIN: WDD221...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54309 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55049622 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx20H2 Typ C28 8020
Hersteller CMS Automotive Trading GmbH
Seite 11 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 150-345 245/40R20 A10 T95 T99 A19 A57 A99
222, 221 BnK Lim NoP
e1*2007/46*0960*..; S04
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: W..222...)
VW Touareg (III) 170-310 255/50R20 A07 A12 A19
CR A56 A99 L06
e1*2007/46*1827*.. MpH S05
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
§22 54309*03
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54309 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55049622 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx20H2 Typ C28 8020
Hersteller CMS Automotive Trading GmbH
Seite 12 von 19

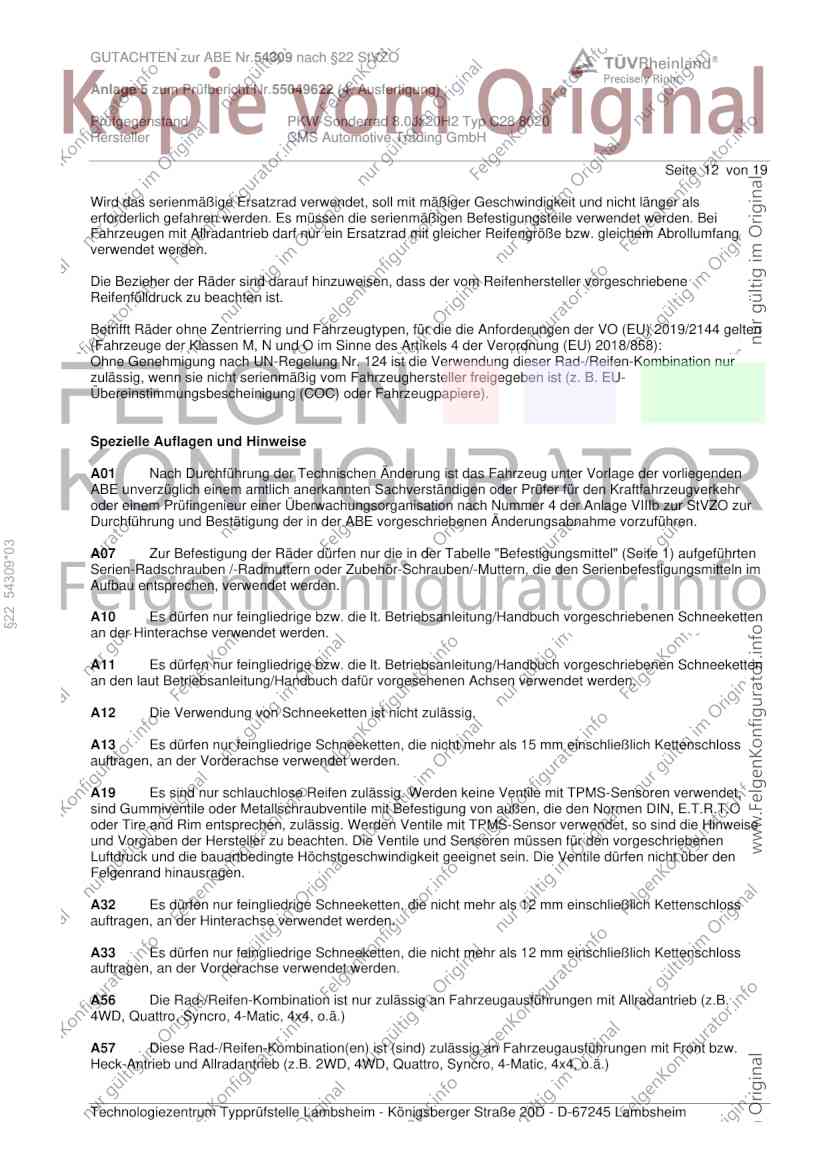

Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
§22 54309*03
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführten
Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefestigungsmitteln im
Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O
oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54309 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55049622 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx20H2 Typ C28 8020
Hersteller CMS Automotive Trading GmbH

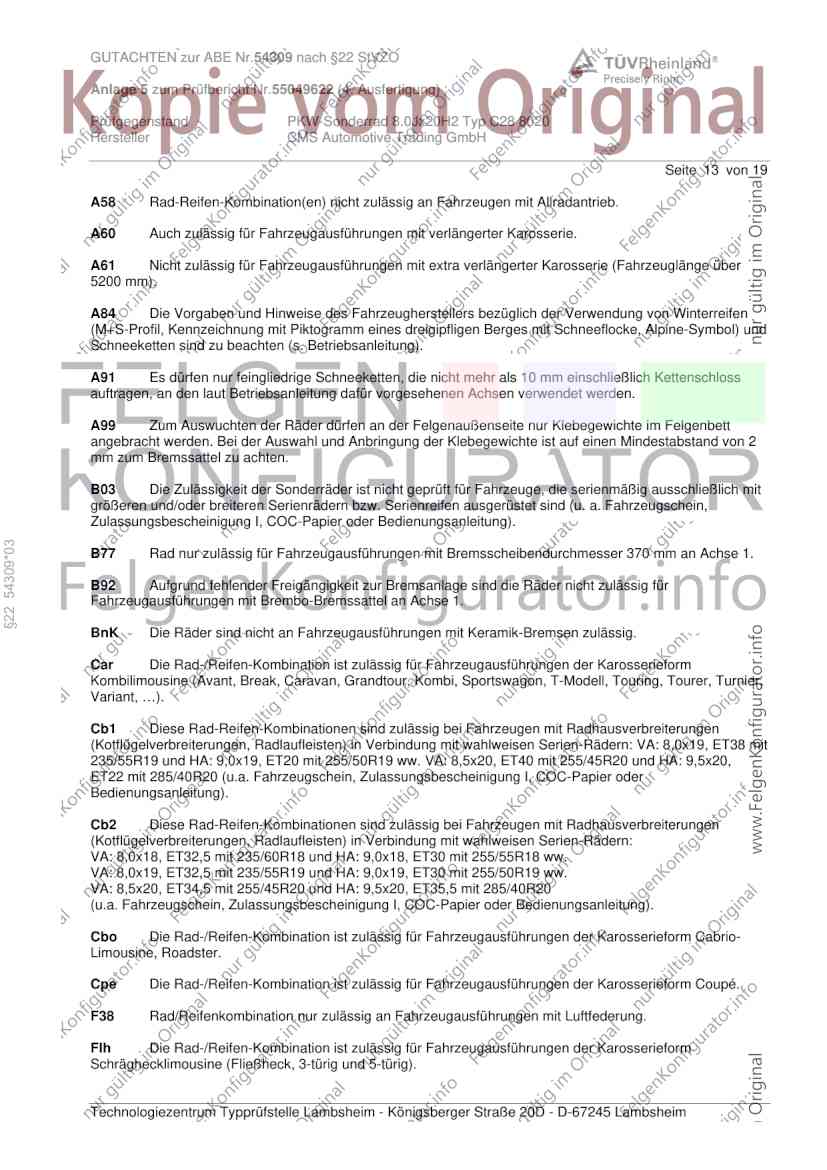

Seite 13 von 19
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge über
5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winterreifen
(M+S-Profil, Kennzeichnung mit Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und
Schneeketten sind zu beachten (s. Betriebsanleitung).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand von 2
mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
§22 54309*03
B77 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 370 mm an Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cb1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: VA: 8,0x19, ET38 mit
235/55R19 und HA: 9,0x19, ET20 mit 255/50R19 ww. VA: 8,5x20, ET40 mit 255/45R20 und HA: 9,5x20,
ET22 mit 285/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Cb2 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern:
VA: 8,0x18, ET32,5 mit 235/60R18 und HA: 9,0x18, ET30 mit 255/55R18 ww.
VA: 8,0x19, ET32,5 mit 235/55R19 und HA: 9,0x19, ET30 mit 255/50R19 ww.
VA: 8,5x20, ET34,5 mit 255/45R20 und HA: 9,5x20, ET35,5 mit 285/40R20
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54309 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55049622 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx20H2 Typ C28 8020
Hersteller CMS Automotive Trading GmbH

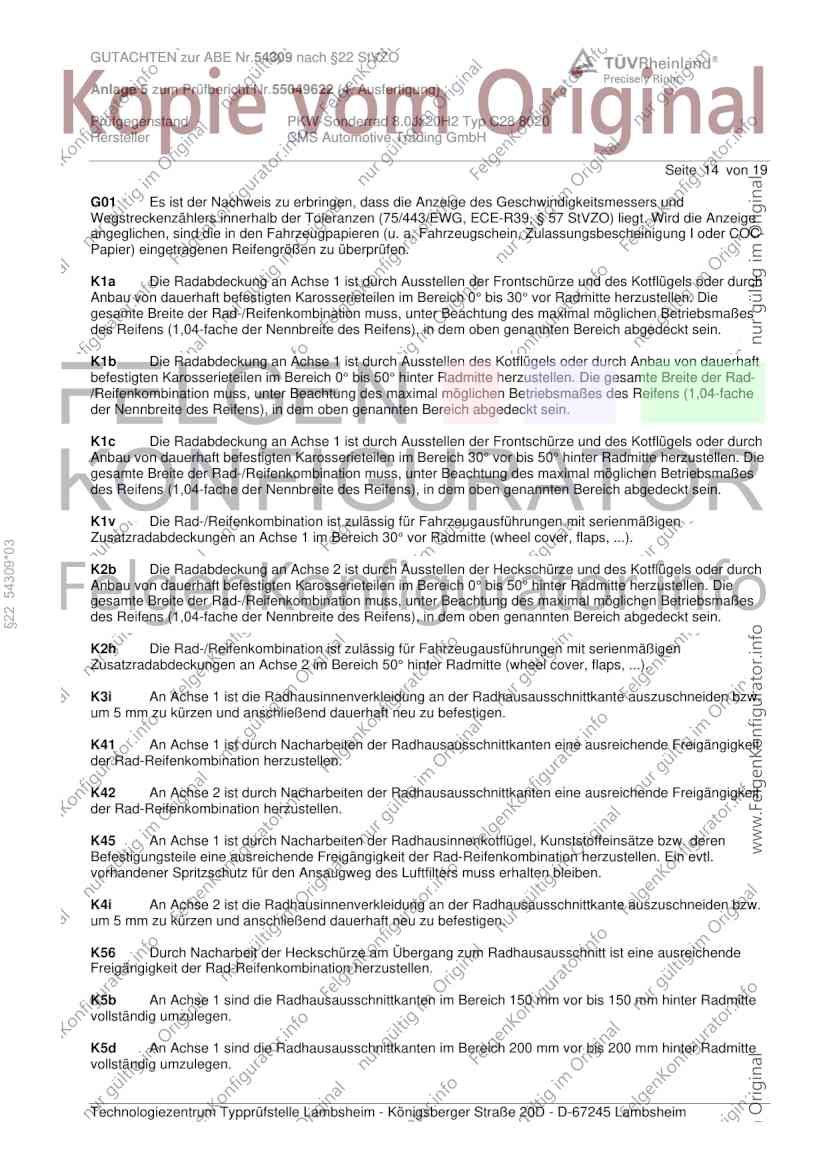

Seite 14 von 19
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps, ...).
§22 54309*03
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54309 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55049622 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx20H2 Typ C28 8020
Hersteller CMS Automotive Trading GmbH

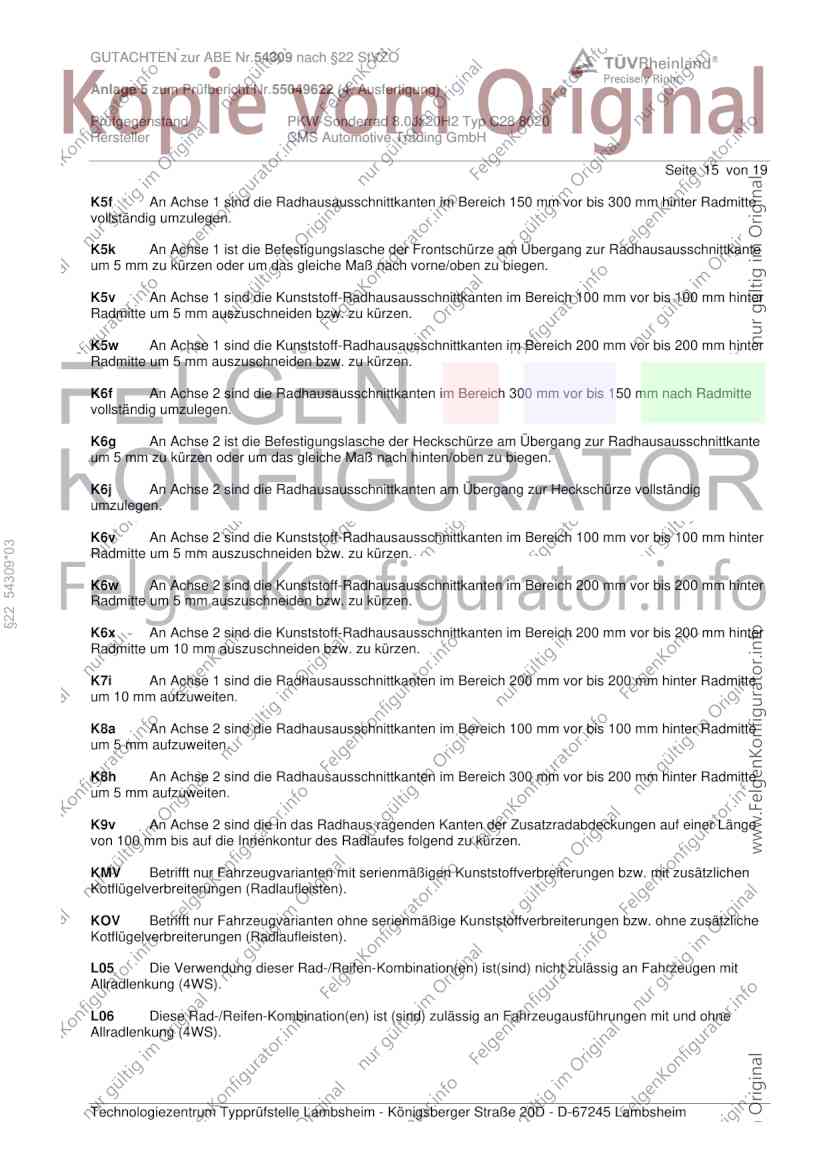

Seite 15 von 19
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter Radmitte
vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
§22 54309*03
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54309 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55049622 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx20H2 Typ C28 8020
Hersteller CMS Automotive Trading GmbH

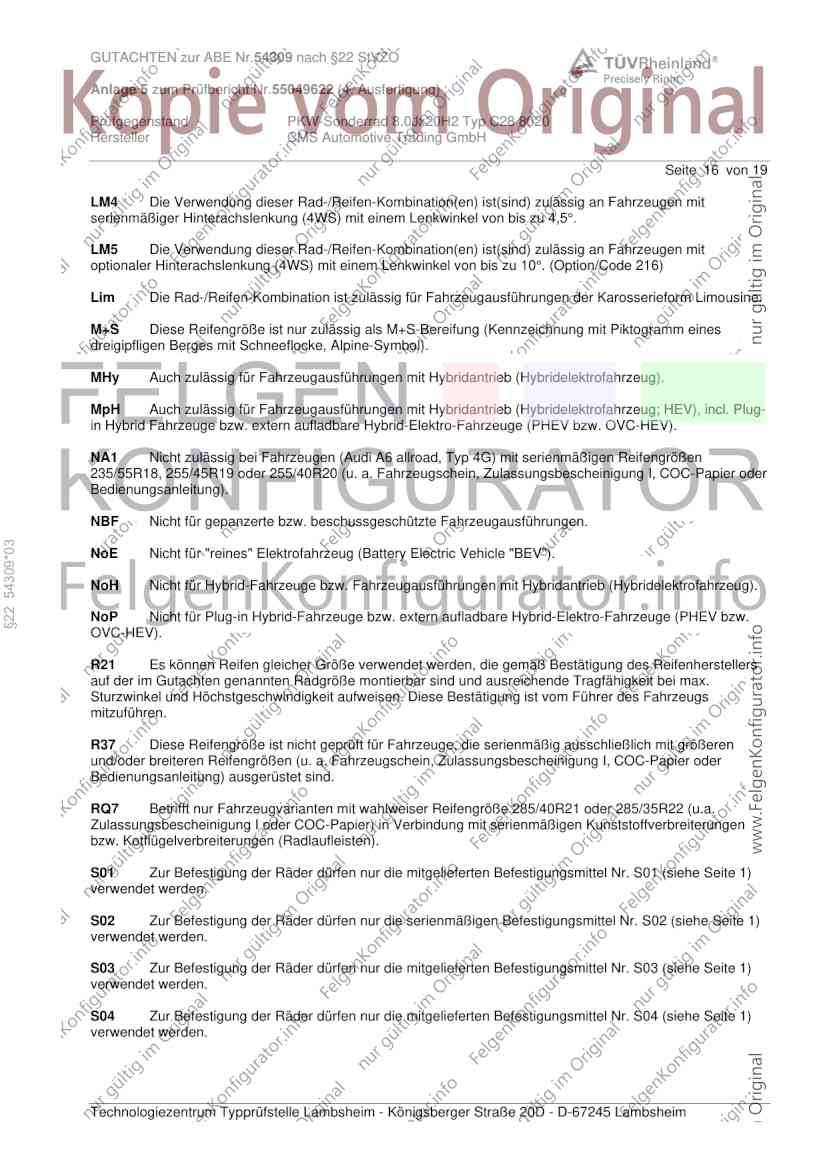

Seite 16 von 19
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
serienmäßiger Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
LM5 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
optionaler Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 10°. (Option/Code 216)
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
§22 54309*03
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenherstellers
auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit bei max.
Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des Fahrzeugs
mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
RQ7 Betrifft nur Fahrzeugvarianten mit wahlweiser Reifengröße 285/40R21 oder 285/35R22 (u.a.
Zulassungsbescheinigung I oder COC-Papier) in Verbindung mit serienmäßigen Kunststoffverbreiterungen
bzw. Kotflügelverbreiterungen (Radlaufleisten).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54309 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55049622 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx20H2 Typ C28 8020
Hersteller CMS Automotive Trading GmbH

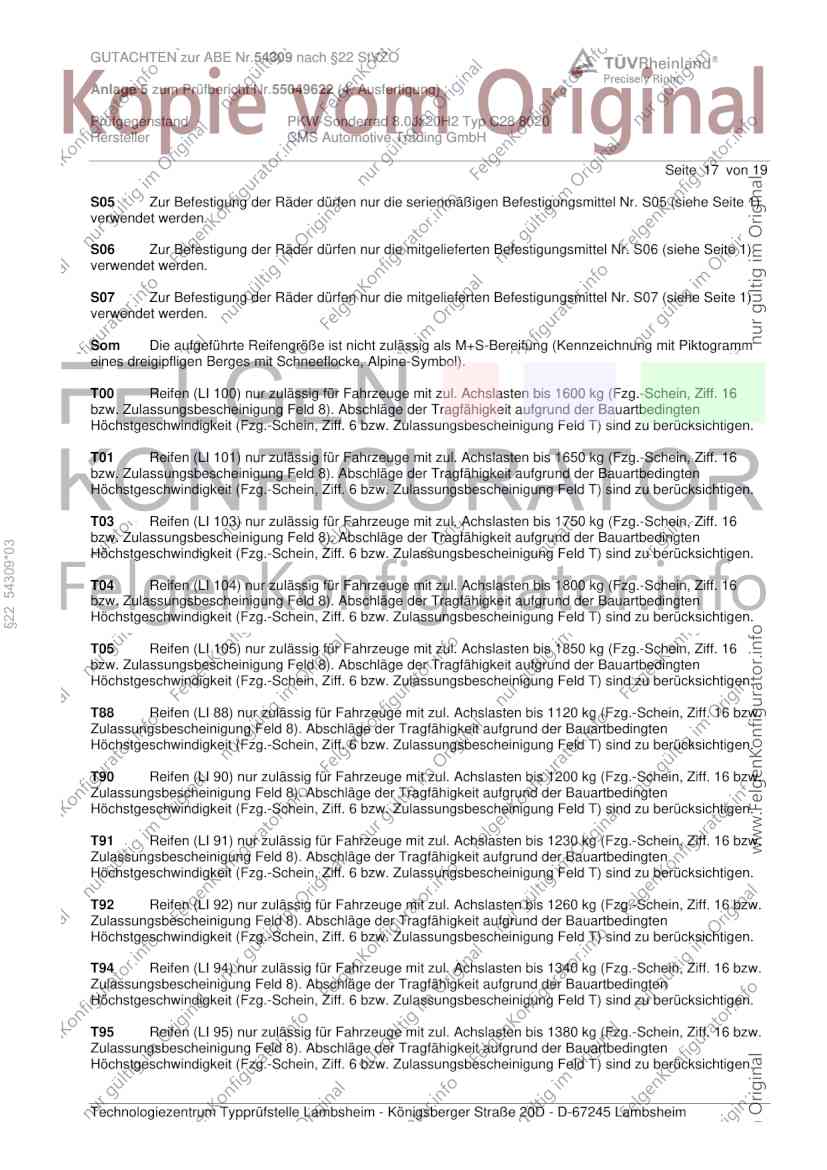

Seite 17 von 19
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
Som Die aufgeführte Reifengröße ist nicht zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm
eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 54309*03
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54309 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55049622 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx20H2 Typ C28 8020
Hersteller CMS Automotive Trading GmbH

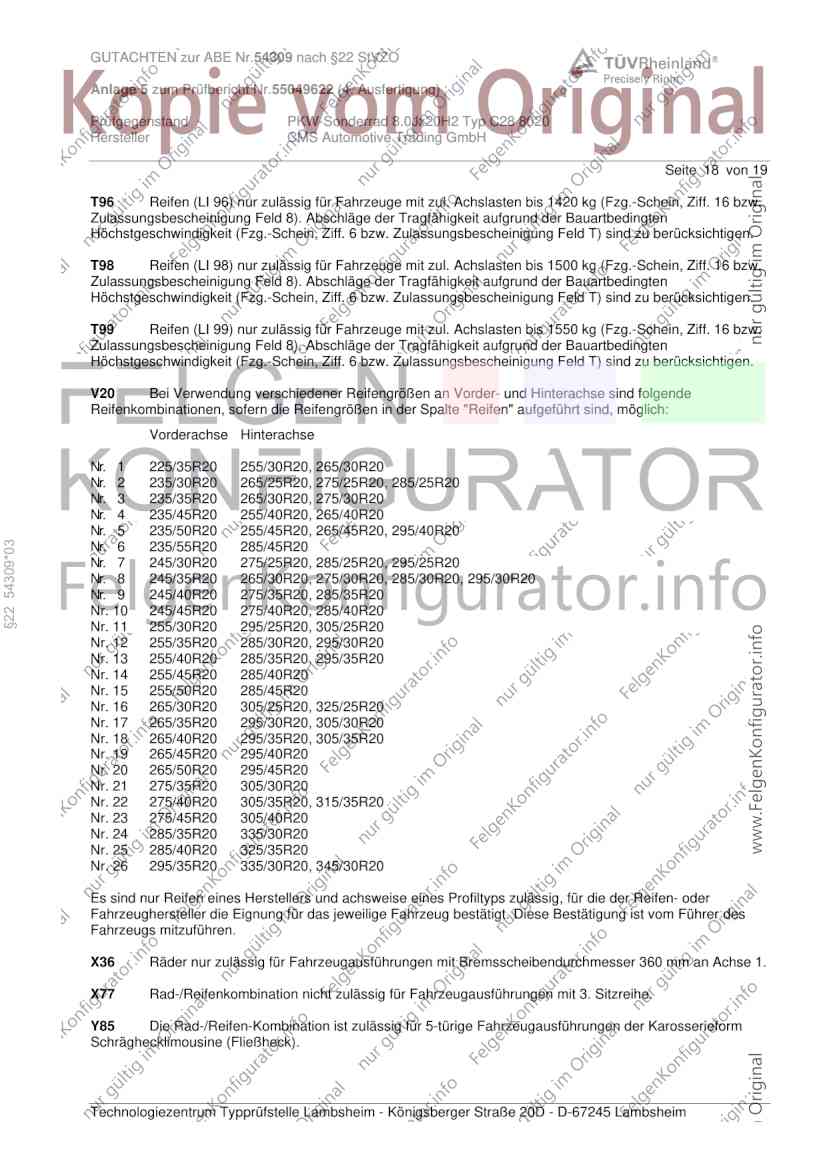

Seite 18 von 19
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 235/55R20 285/45R20
§22 54309*03
Nr. 7 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 8 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 9 245/40R20 275/35R20, 285/35R20
Nr. 10 245/45R20 275/40R20, 285/40R20
Nr. 11 255/30R20 295/25R20, 305/25R20
Nr. 12 255/35R20 285/30R20, 295/30R20
Nr. 13 255/40R20 285/35R20, 295/35R20
Nr. 14 255/45R20 285/40R20
Nr. 15 255/50R20 285/45R20
Nr. 16 265/30R20 305/25R20, 325/25R20
Nr. 17 265/35R20 295/30R20, 305/30R20
Nr. 18 265/40R20 295/35R20, 305/35R20
Nr. 19 265/45R20 295/40R20
Nr. 20 265/50R20 295/45R20
Nr. 21 275/35R20 305/30R20
Nr. 22 275/40R20 305/35R20, 315/35R20
Nr. 23 275/45R20 305/40R20
Nr. 24 285/35R20 335/30R20
Nr. 25 285/40R20 325/35R20
Nr. 26 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
X36 Räder nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54309 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55049622 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx20H2 Typ C28 8020
Hersteller CMS Automotive Trading GmbH

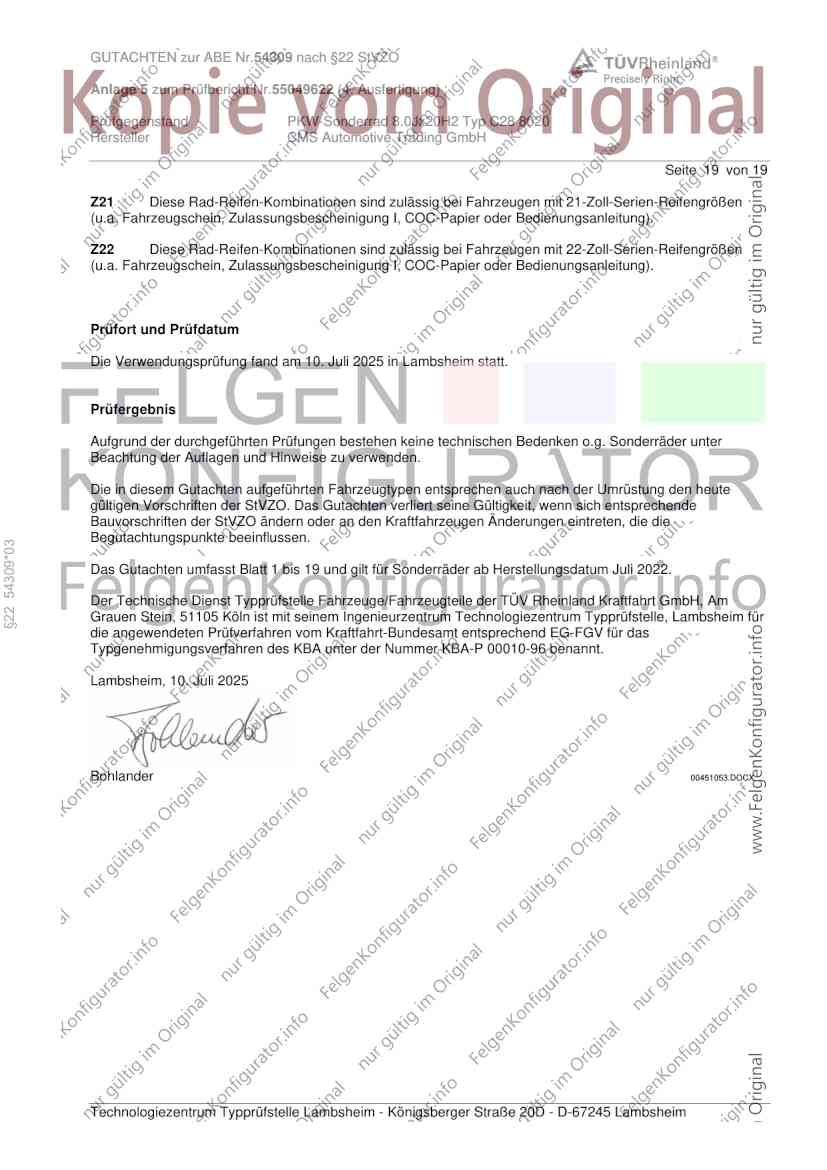

Seite 19 von 19
Z21 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 21-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z22 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 22-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. Juli 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
§22 54309*03
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum Juli 2022.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. Juli 2025
Bohlander 00451053.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
