GUTACHTEN zur ABE Nr.54884 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55012023 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C33 9020
Hersteller CMS Automotive Trading GmbH
Seite 1 von 15
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0112205
Prüfgegenstand PKW-Sonderrad
Modell C33
Typ C33 9020
Radgröße 9.0Jx20H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
C33 9020 48 1506/01 CMS / ohne Ring 5/108/63,4 48 850 2400
56
Kennzeichnungen
KBA-Nummer 54884
Herstellerzeichen CMS
Radtyp und Ausführung C33 9020 (s.o.)
Radgröße 9.0Jx20H2
Einpresstiefe ET.. (s.o.)
§22 54884*02
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Serienschraube M14x1,5 (2-tlg.) Kegel 60° 140 34 Serie
S02 Mutter M12x1,5 Kegel 60° 135 - Z35OR
S03 Mutter M12x1,5 Kegel 60° 130 - Z35OR
S04 Mutter M12x1,5 mit Schaft Kegel 60° 140 - Z88OR
S05 Mutter M12x1,5 Kegel 60° 125 - Z35OR
S06 Mutter M14x1,5 Kegel 60° 140 - Z84OR
S07 Serienmutter M14x1,5 Kegel 60° 220 - Serie
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Lynk&Co
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54884 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55012023 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C33 9020
Hersteller CMS Automotive Trading GmbH
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max (Compact) 63-134 235/30R20 K1a K2b R70 T88 A01 A12 A14
DXA A19 A58 B02
e13*2007/46*1103*.. KoS S02
- incl. Facelift 2015
Ford Edge 132-155 245/45R20 A07 A12 A14
SBF 132-155 255/45R20 A19 A56 S07
e1*2007/46* 132-155 265/40R20
1524*00-02 132-155 265/45R20
132-155 275/40R20 A01 K1a K1b K2b
Ford Edge 110-175 245/45R20 A07 A12 A14
SBF 110-175 255/45R20 A19 A57 S07
e1*2007/46* 110-175 265/40R20
1524*03-.. 110-175 265/45R20
ab MJ 2019 110-175 275/40R20 A01 K1a K1b K2b
Ford Focus (IV) 63-134 225/35R20 K2b A01 A12 A14
DEH 63-134 245/30R20 K1a K1b K2b K5b A19 A58 F23
e13*2007/46*1911*.. 63-134 255/30R20 K2b K8h R03 Flh KOV NoP
V20 S02
§22 54884*02
Ford Focus (IV) 85-134 225/35R20 K2b A01 A12 A14
DEH 85-134 245/30R20 K1a K1b K2b K5b A19 A58 F24
e13*2007/46*1911*.. Flh KOV NoP
S02
Ford Focus Active (IV) 63-134 225/35R20 T90 A12 A14 A19
DEH 63-134 235/35R20 T88 T92 A58 Flh KMV
e13*2007/46* 63-134 245/30R20 A01 K5w K6w T90 NoP S02
1911*03-..
Ford Focus RS (II) 224, 257 235/30R20 K3s R70 T88 A01 A12 A14
DA3, DA3-RS A19 A58 B02
e13*2001/116*0144*. Flh S03
e13*2001/116*1010*.
Ford Focus RS (III) 257 235/30R20 R70 T88 A12 A14 A19
DYB, DYB-RS A56 Flh S03
e13*2007/46*1138*..;
e13*2007/46*1616*..
Ford Focus ST (IV) 140, 206 245/30R20 G01 K1a K2b K4i K5b K8d K9v A01 A12 A14
DEH T90 A19 A58 Car
e13*2007/46* F80 Flh ML7
1911*05-.. S02
- ohne Track-Pack
Ford Focus Turnier (IV) 63-134 225/35R20 K2b A01 A12 A14
DEH 63-134 245/30R20 K1a K1b K2b K5b A19 A58 Car
e13*2007/46*1911*.. F24 KOV NoP
S02
Ford Focus Turnier Active 63-134 225/35R20 T90 A12 A14 A19
(IV) 63-134 235/35R20 T88 T92 A58 Car F24
DEH 63-134 245/30R20 A01 K5w K6w T90 KMV NoP S02
e13*2007/46*
1911*03-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

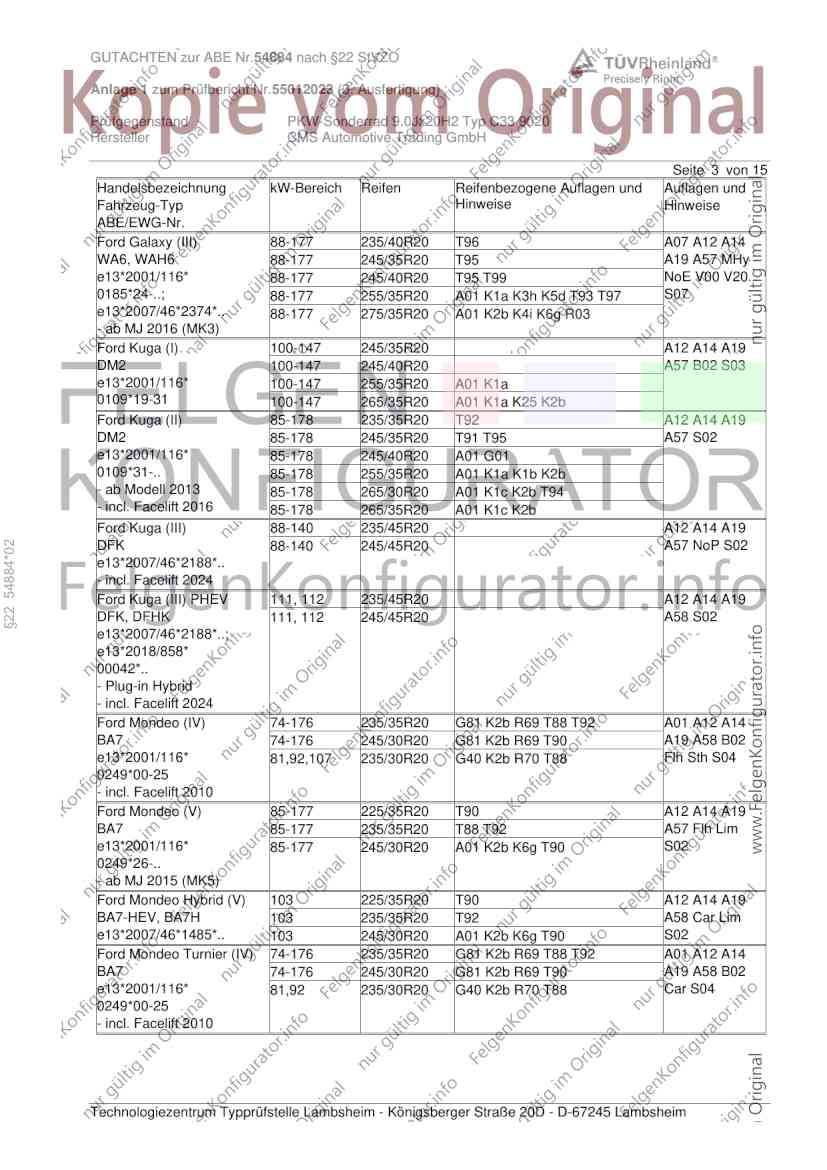

GUTACHTEN zur ABE Nr.54884 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55012023 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C33 9020
Hersteller CMS Automotive Trading GmbH
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Galaxy (III) 88-177 235/40R20 T96 A07 A12 A14
WA6, WAH6 88-177 245/35R20 T95 A19 A57 MHy
e13*2001/116* 88-177 245/40R20 T95 T99 NoE V00 V20
0185*24-..; 88-177 255/35R20 A01 K1a K3h K5d T93 T97 S07
e13*2007/46*2374*.. 88-177 275/35R20 A01 K2b K4i K6g R03
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 245/35R20 A12 A14 A19
DM2 100-147 245/40R20 A57 B02 S03
e13*2001/116* 100-147 255/35R20 A01 K1a
0109*19-31 100-147 265/35R20 A01 K1a K25 K2b
Ford Kuga (II) 85-178 235/35R20 T92 A12 A14 A19
DM2 85-178 245/35R20 T91 T95 A57 S02
e13*2001/116* 85-178 245/40R20 A01 G01
0109*31-.. 85-178 255/35R20 A01 K1a K1b K2b
- ab Modell 2013 85-178 265/30R20 A01 K1c K2b T94
- incl. Facelift 2016 85-178 265/35R20 A01 K1c K2b
Ford Kuga (III) 88-140 235/45R20 A12 A14 A19
DFK 88-140 245/45R20 A57 NoP S02
§22 54884*02
e13*2007/46*2188*..
- incl. Facelift 2024
Ford Kuga (III) PHEV 111, 112 235/45R20 A12 A14 A19
DFK, DFHK 111, 112 245/45R20 A58 S02
e13*2007/46*2188*..;
e13*2018/858*
00042*..
- Plug-in Hybrid
- incl. Facelift 2024
Ford Mondeo (IV) 74-176 235/35R20 G81 K2b R69 T88 T92 A01 A12 A14
BA7 74-176 245/30R20 G81 K2b R69 T90 A19 A58 B02
e13*2001/116* 81,92,107 235/30R20 G40 K2b R70 T88 Flh Sth S04
0249*00-25
- incl. Facelift 2010
Ford Mondeo (V) 85-177 225/35R20 T90 A12 A14 A19
BA7 85-177 235/35R20 T88 T92 A57 Flh Lim
e13*2001/116* 85-177 245/30R20 A01 K2b K6g T90 S02
0249*26-..
- ab MJ 2015 (MK5)
Ford Mondeo Hybrid (V) 103 225/35R20 T90 A12 A14 A19
BA7-HEV, BA7H 103 235/35R20 T92 A58 Car Lim
e13*2007/46*1485*.. 103 245/30R20 A01 K2b K6g T90 S02
Ford Mondeo Turnier (IV) 74-176 235/35R20 G81 K2b R69 T88 T92 A01 A12 A14
BA7 74-176 245/30R20 G81 K2b R69 T90 A19 A58 B02
e13*2001/116* 81,92 235/30R20 G40 K2b R70 T88 Car S04
0249*00-25
- incl. Facelift 2010
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

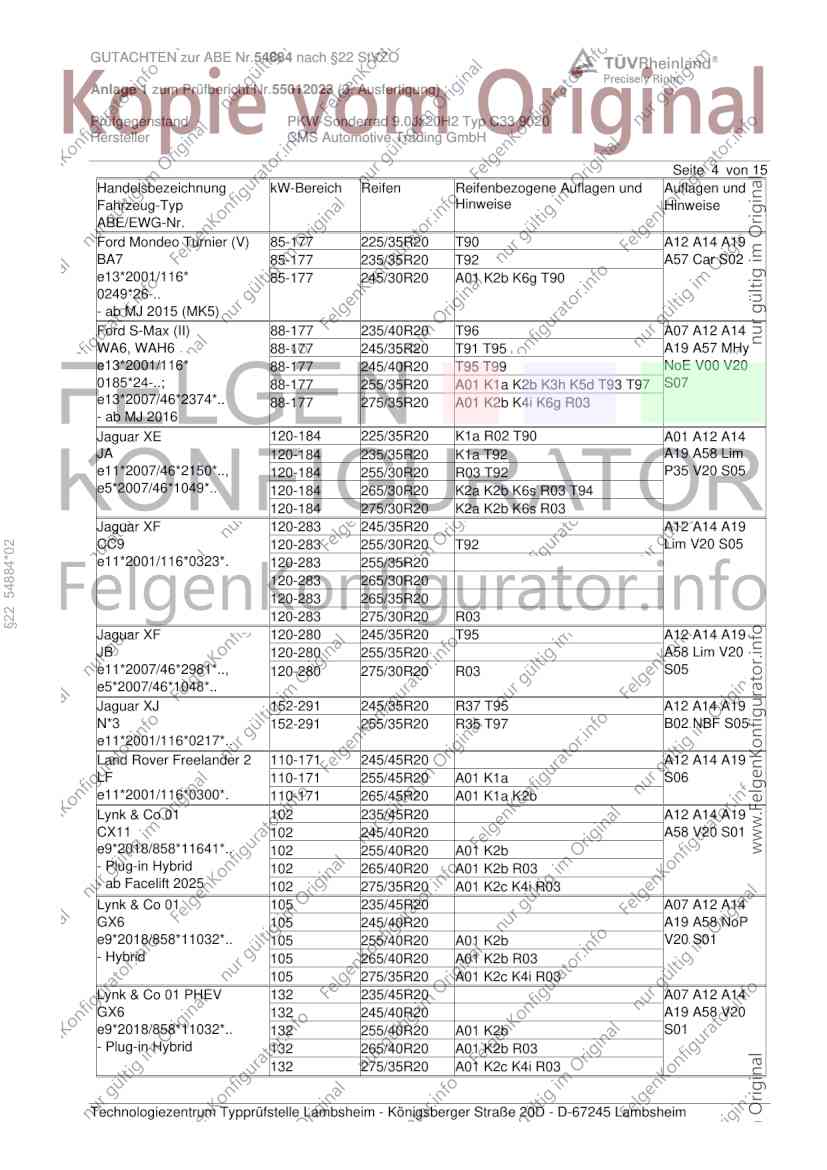

GUTACHTEN zur ABE Nr.54884 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55012023 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C33 9020
Hersteller CMS Automotive Trading GmbH
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier (V) 85-177 225/35R20 T90 A12 A14 A19
BA7 85-177 235/35R20 T92 A57 Car S02
e13*2001/116* 85-177 245/30R20 A01 K2b K6g T90
0249*26-..
- ab MJ 2015 (MK5)
Ford S-Max (II) 88-177 235/40R20 T96 A07 A12 A14
WA6, WAH6 88-177 245/35R20 T91 T95 A19 A57 MHy
e13*2001/116* 88-177 245/40R20 T95 T99 NoE V00 V20
0185*24-..; 88-177 255/35R20 A01 K1a K2b K3h K5d T93 T97 S07
e13*2007/46*2374*.. 88-177 275/35R20 A01 K2b K4i K6g R03
- ab MJ 2016
Jaguar XE 120-184 225/35R20 K1a R02 T90 A01 A12 A14
JA 120-184 235/35R20 K1a T92 A19 A58 Lim
e11*2007/46*2150*.., 120-184 255/30R20 R03 T92 P35 V20 S05
e5*2007/46*1049*.. 120-184 265/30R20 K2a K2b K6s R03 T94
120-184 275/30R20 K2a K2b K6s R03
Jaguar XF 120-283 245/35R20 A12 A14 A19
CC9 120-283 255/30R20 T92 Lim V20 S05
§22 54884*02
e11*2001/116*0323*. 120-283 255/35R20
120-283 265/30R20
120-283 265/35R20
120-283 275/30R20 R03
Jaguar XF 120-280 245/35R20 T95 A12 A14 A19
JB 120-280 255/35R20 A58 Lim V20
e11*2007/46*2981*.., 120-280 275/30R20 R03 S05
e5*2007/46*1048*..
Jaguar XJ 152-291 245/35R20 R37 T95 A12 A14 A19
N*3 152-291 255/35R20 R35 T97 B02 NBF S05
e11*2001/116*0217*..
Land Rover Freelander 2 110-171 245/45R20 A12 A14 A19
LF 110-171 255/45R20 A01 K1a S06
e11*2001/116*0300*. 110-171 265/45R20 A01 K1a K2b
Lynk & Co 01 102 235/45R20 A12 A14 A19
CX11 102 245/40R20 A58 V20 S01
e9*2018/858*11641*.. 102 255/40R20 A01 K2b
- Plug-in Hybrid 102 265/40R20 A01 K2b R03
- ab Facelift 2025 102 275/35R20 A01 K2c K4i R03
Lynk & Co 01 105 235/45R20 A07 A12 A14
GX6 105 245/40R20 A19 A58 NoP
e9*2018/858*11032*.. 105 255/40R20 A01 K2b V20 S01
- Hybrid 105 265/40R20 A01 K2b R03
105 275/35R20 A01 K2c K4i R03
Lynk & Co 01 PHEV 132 235/45R20 A07 A12 A14
GX6 132 245/40R20 A19 A58 V20
e9*2018/858*11032*.. 132 255/40R20 A01 K2b S01
- Plug-in Hybrid 132 265/40R20 A01 K2b R03
132 275/35R20 A01 K2c K4i R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

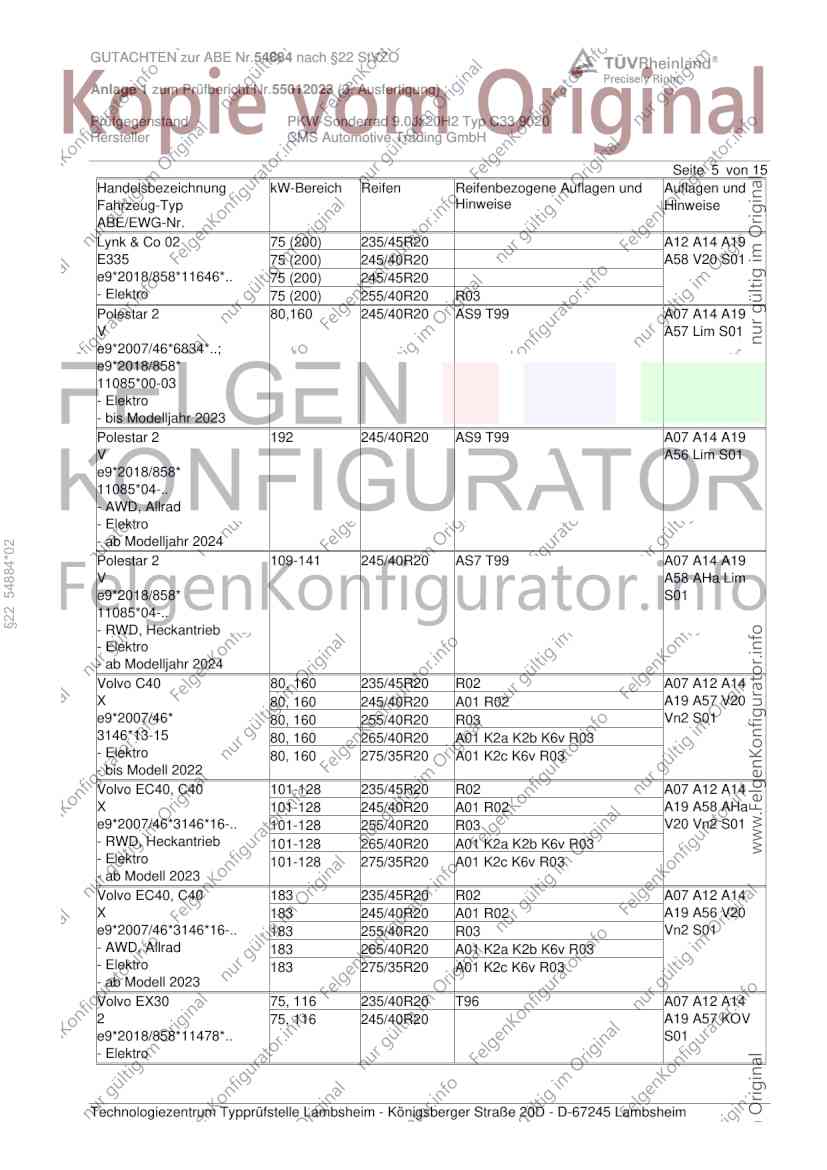

GUTACHTEN zur ABE Nr.54884 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55012023 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C33 9020
Hersteller CMS Automotive Trading GmbH
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Lynk & Co 02 75 (200) 235/45R20 A12 A14 A19
E335 75 (200) 245/40R20 A58 V20 S01
e9*2018/858*11646*.. 75 (200) 245/45R20
- Elektro 75 (200) 255/40R20 R03
Polestar 2 80,160 245/40R20 AS9 T99 A07 A14 A19
V A57 Lim S01
e9*2007/46*6834*..;
e9*2018/858*
11085*00-03
- Elektro
- bis Modelljahr 2023
Polestar 2 192 245/40R20 AS9 T99 A07 A14 A19
V A56 Lim S01
e9*2018/858*
11085*04-..
- AWD, Allrad
- Elektro
- ab Modelljahr 2024
§22 54884*02
Polestar 2 109-141 245/40R20 AS7 T99 A07 A14 A19
V A58 AHa Lim
e9*2018/858* S01
11085*04-..
- RWD, Heckantrieb
- Elektro
- ab Modelljahr 2024
Volvo C40 80, 160 235/45R20 R02 A07 A12 A14
X 80, 160 245/40R20 A01 R02 A19 A57 V20
e9*2007/46* 80, 160 255/40R20 R03 Vn2 S01
3146*13-15 80, 160 265/40R20 A01 K2a K2b K6v R03
- Elektro 80, 160 275/35R20 A01 K2c K6v R03
- bis Modell 2022
Volvo EC40, C40 101-128 235/45R20 R02 A07 A12 A14
X 101-128 245/40R20 A01 R02 A19 A58 AHa
e9*2007/46*3146*16-.. 101-128 255/40R20 R03 V20 Vn2 S01
- RWD, Heckantrieb 101-128 265/40R20 A01 K2a K2b K6v R03
- Elektro 101-128 275/35R20 A01 K2c K6v R03
- ab Modell 2023
Volvo EC40, C40 183 235/45R20 R02 A07 A12 A14
X 183 245/40R20 A01 R02 A19 A56 V20
e9*2007/46*3146*16-.. 183 255/40R20 R03 Vn2 S01
- AWD, Allrad 183 265/40R20 A01 K2a K2b K6v R03
- Elektro 183 275/35R20 A01 K2c K6v R03
- ab Modell 2023
Volvo EX30 75, 116 235/40R20 T96 A07 A12 A14
2 75, 116 245/40R20 A19 A57 KOV
e9*2018/858*11478*.. S01
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

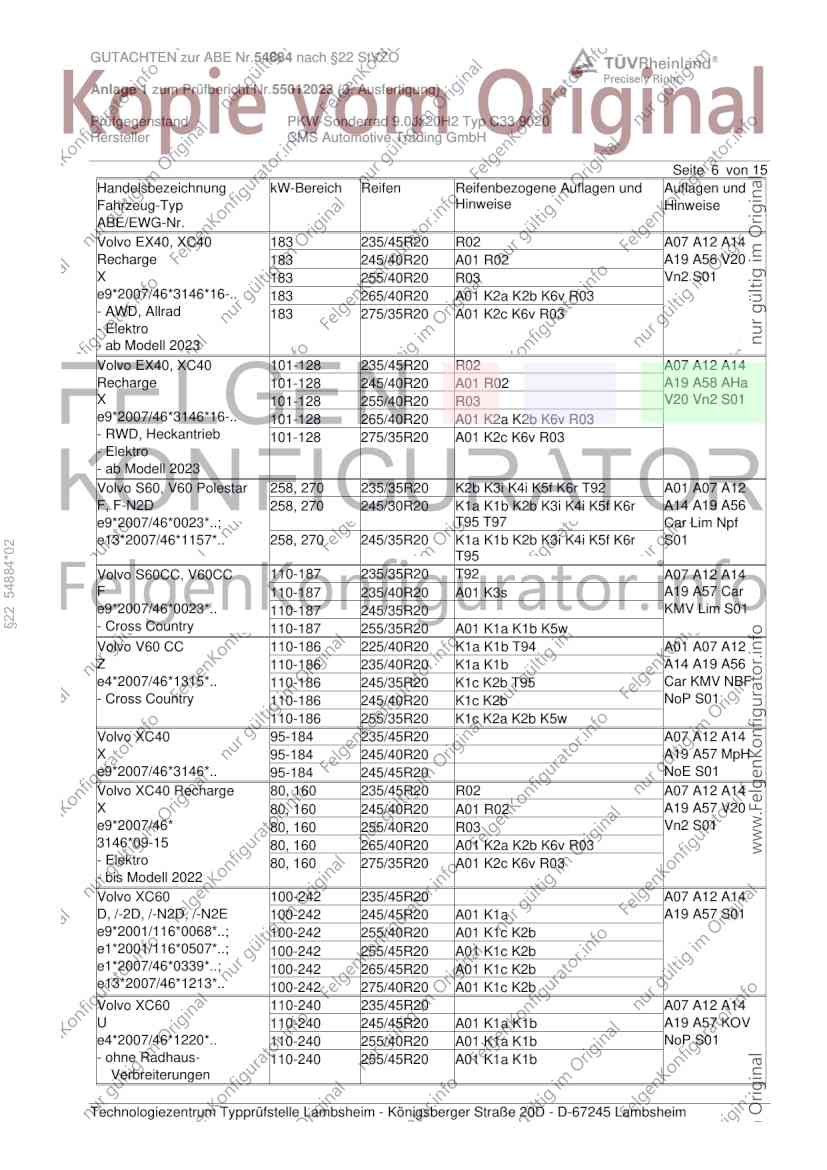

GUTACHTEN zur ABE Nr.54884 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55012023 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C33 9020
Hersteller CMS Automotive Trading GmbH
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo EX40, XC40 183 235/45R20 R02 A07 A12 A14
Recharge 183 245/40R20 A01 R02 A19 A56 V20
X 183 255/40R20 R03 Vn2 S01
e9*2007/46*3146*16-.. 183 265/40R20 A01 K2a K2b K6v R03
- AWD, Allrad 183 275/35R20 A01 K2c K6v R03
- Elektro
- ab Modell 2023
Volvo EX40, XC40 101-128 235/45R20 R02 A07 A12 A14
Recharge 101-128 245/40R20 A01 R02 A19 A58 AHa
X 101-128 255/40R20 R03 V20 Vn2 S01
e9*2007/46*3146*16-.. 101-128 265/40R20 A01 K2a K2b K6v R03
- RWD, Heckantrieb 101-128 275/35R20 A01 K2c K6v R03
- Elektro
- ab Modell 2023
Volvo S60, V60 Polestar 258, 270 235/35R20 K2b K3i K4i K5f K6r T92 A01 A07 A12
F, F-N2D 258, 270 245/30R20 K1a K1b K2b K3i K4i K5f K6r A14 A19 A56
e9*2007/46*0023*..; T95 T97 Car Lim Npf
e13*2007/46*1157*.. 258, 270 245/35R20 K1a K1b K2b K3i K4i K5f K6r S01
§22 54884*02
T95
Volvo S60CC, V60CC 110-187 235/35R20 T92 A07 A12 A14
F 110-187 235/40R20 A01 K3s A19 A57 Car
e9*2007/46*0023*.. 110-187 245/35R20 KMV Lim S01
- Cross Country 110-187 255/35R20 A01 K1a K1b K5w
Volvo V60 CC 110-186 225/40R20 K1a K1b T94 A01 A07 A12
Z 110-186 235/40R20 K1a K1b A14 A19 A56
e4*2007/46*1315*.. 110-186 245/35R20 K1c K2b T95 Car KMV NBF
- Cross Country 110-186 245/40R20 K1c K2b NoP S01
110-186 255/35R20 K1c K2a K2b K5w
Volvo XC40 95-184 235/45R20 A07 A12 A14
X 95-184 245/40R20 A19 A57 MpH
e9*2007/46*3146*.. 95-184 245/45R20 NoE S01
Volvo XC40 Recharge 80, 160 235/45R20 R02 A07 A12 A14
X 80, 160 245/40R20 A01 R02 A19 A57 V20
e9*2007/46* 80, 160 255/40R20 R03 Vn2 S01
3146*09-15 80, 160 265/40R20 A01 K2a K2b K6v R03
- Elektro 80, 160 275/35R20 A01 K2c K6v R03
- bis Modell 2022
Volvo XC60 100-242 235/45R20 A07 A12 A14
D, /-2D, /-N2D, /-N2E 100-242 245/45R20 A01 K1a A19 A57 S01
e9*2001/116*0068*..; 100-242 255/40R20 A01 K1c K2b
e1*2001/116*0507*..; 100-242 255/45R20 A01 K1c K2b
e1*2007/46*0339*..; 100-242 265/45R20 A01 K1c K2b
e13*2007/46*1213*.. 100-242 275/40R20 A01 K1c K2b
Volvo XC60 110-240 235/45R20 A07 A12 A14
U 110-240 245/45R20 A01 K1a K1b A19 A57 KOV
e4*2007/46*1220*.. 110-240 255/40R20 A01 K1a K1b NoP S01
- ohne Radhaus- 110-240 255/45R20 A01 K1a K1b
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54884 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55012023 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C33 9020
Hersteller CMS Automotive Trading GmbH

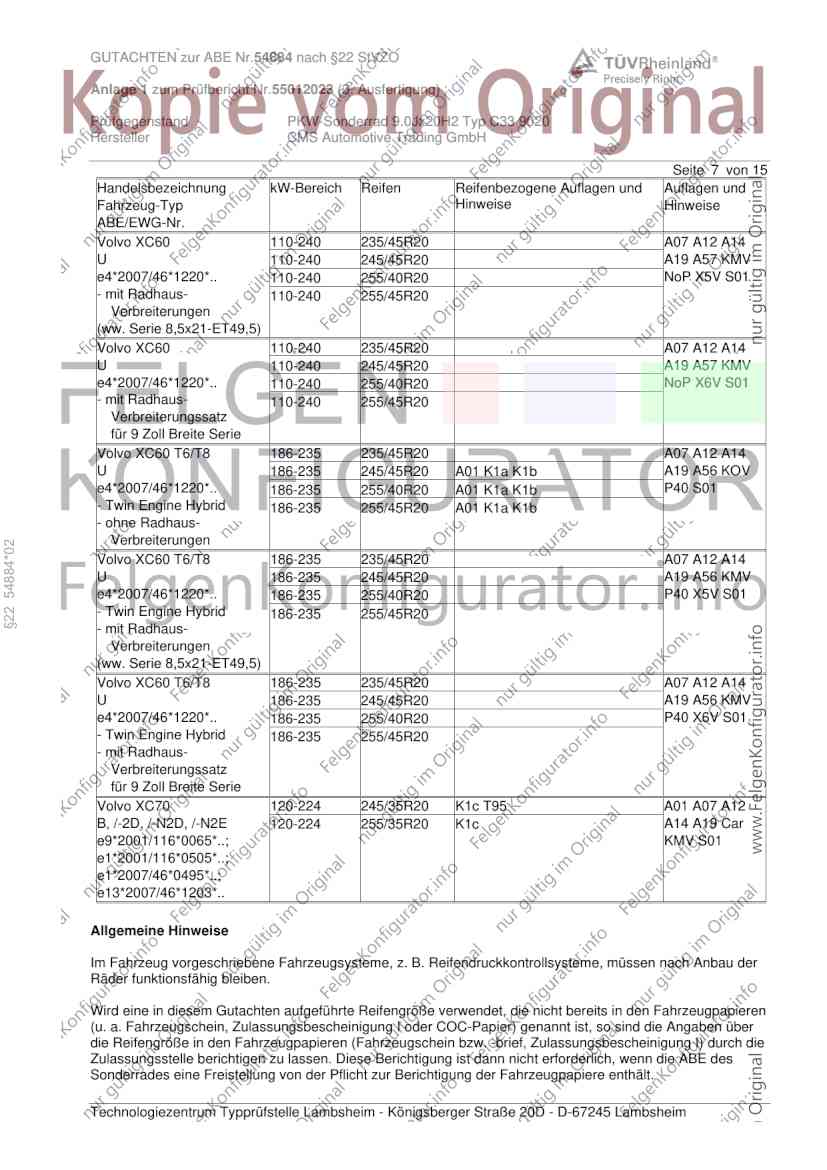

Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 110-240 235/45R20 A07 A12 A14
U 110-240 245/45R20 A19 A57 KMV
e4*2007/46*1220*.. 110-240 255/40R20 NoP X5V S01
- mit Radhaus- 110-240 255/45R20
Verbreiterungen
(ww. Serie 8,5x21-ET49,5)
Volvo XC60 110-240 235/45R20 A07 A12 A14
U 110-240 245/45R20 A19 A57 KMV
e4*2007/46*1220*.. 110-240 255/40R20 NoP X6V S01
- mit Radhaus- 110-240 255/45R20
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC60 T6/T8 186-235 235/45R20 A07 A12 A14
U 186-235 245/45R20 A01 K1a K1b A19 A56 KOV
e4*2007/46*1220*.. 186-235 255/40R20 A01 K1a K1b P40 S01
- Twin Engine Hybrid 186-235 255/45R20 A01 K1a K1b
- ohne Radhaus-
Verbreiterungen
§22 54884*02
Volvo XC60 T6/T8 186-235 235/45R20 A07 A12 A14
U 186-235 245/45R20 A19 A56 KMV
e4*2007/46*1220*.. 186-235 255/40R20 P40 X5V S01
- Twin Engine Hybrid 186-235 255/45R20
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-ET49,5)
Volvo XC60 T6/T8 186-235 235/45R20 A07 A12 A14
U 186-235 245/45R20 A19 A56 KMV
e4*2007/46*1220*.. 186-235 255/40R20 P40 X6V S01
- Twin Engine Hybrid 186-235 255/45R20
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC70 120-224 245/35R20 K1c T95 A01 A07 A12
B, /-2D, /-N2D, /-N2E 120-224 255/35R20 K1c A14 A19 Car
e9*2001/116*0065*..; KMV S01
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54884 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55012023 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C33 9020
Hersteller CMS Automotive Trading GmbH

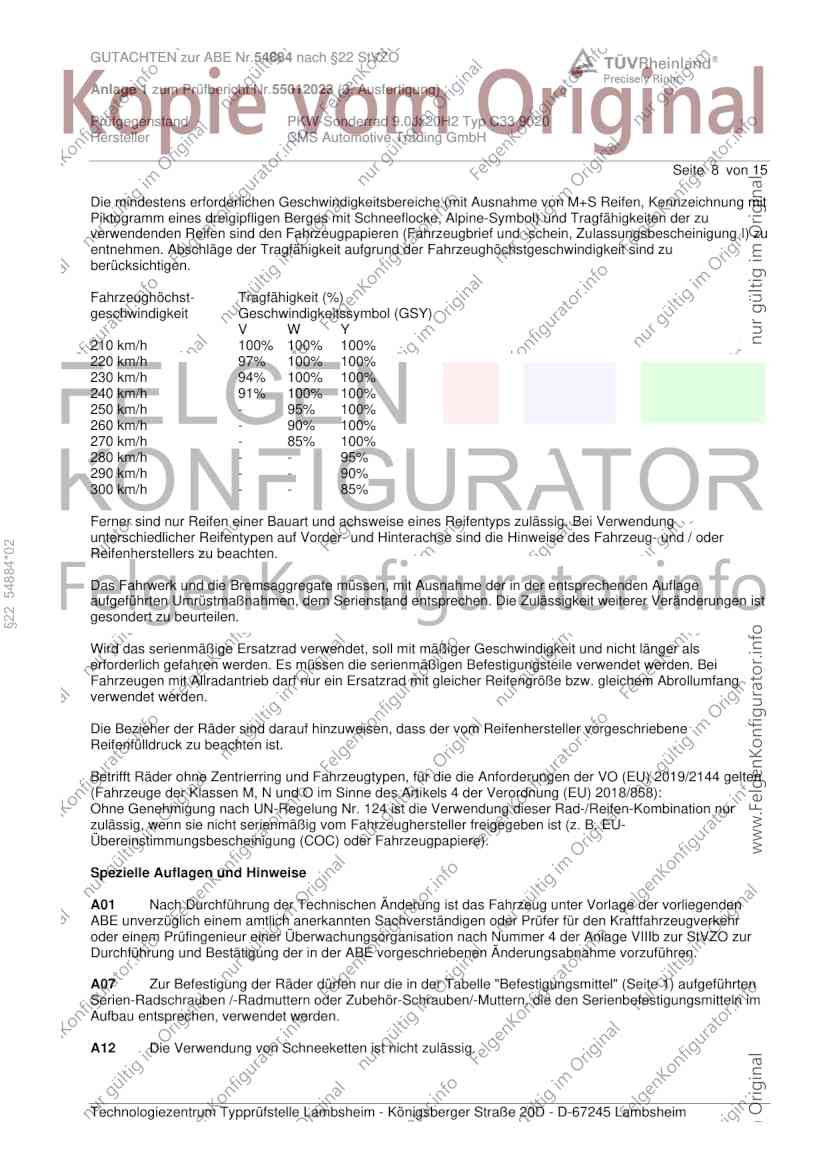

Seite 8 von 15
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
§22 54884*02
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführten
Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefestigungsmitteln im
Aufbau entsprechen, verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54884 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55012023 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C33 9020
Hersteller CMS Automotive Trading GmbH

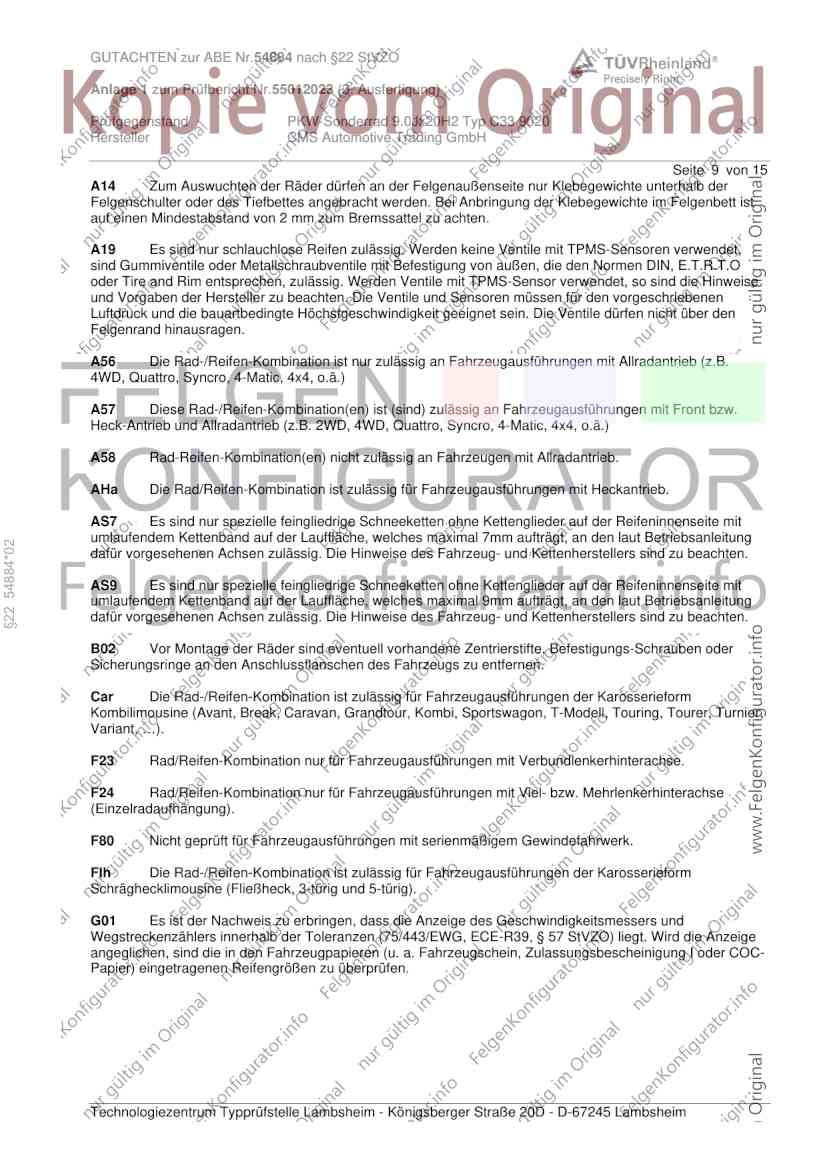

Seite 9 von 15
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O
oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
AS7 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 7mm aufträgt, an den laut Betriebsanleitung
§22 54884*02
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
AS9 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 9mm aufträgt, an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F80 Nicht geprüft für Fahrzeugausführungen mit serienmäßigem Gewindefahrwerk.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54884 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55012023 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C33 9020
Hersteller CMS Automotive Trading GmbH

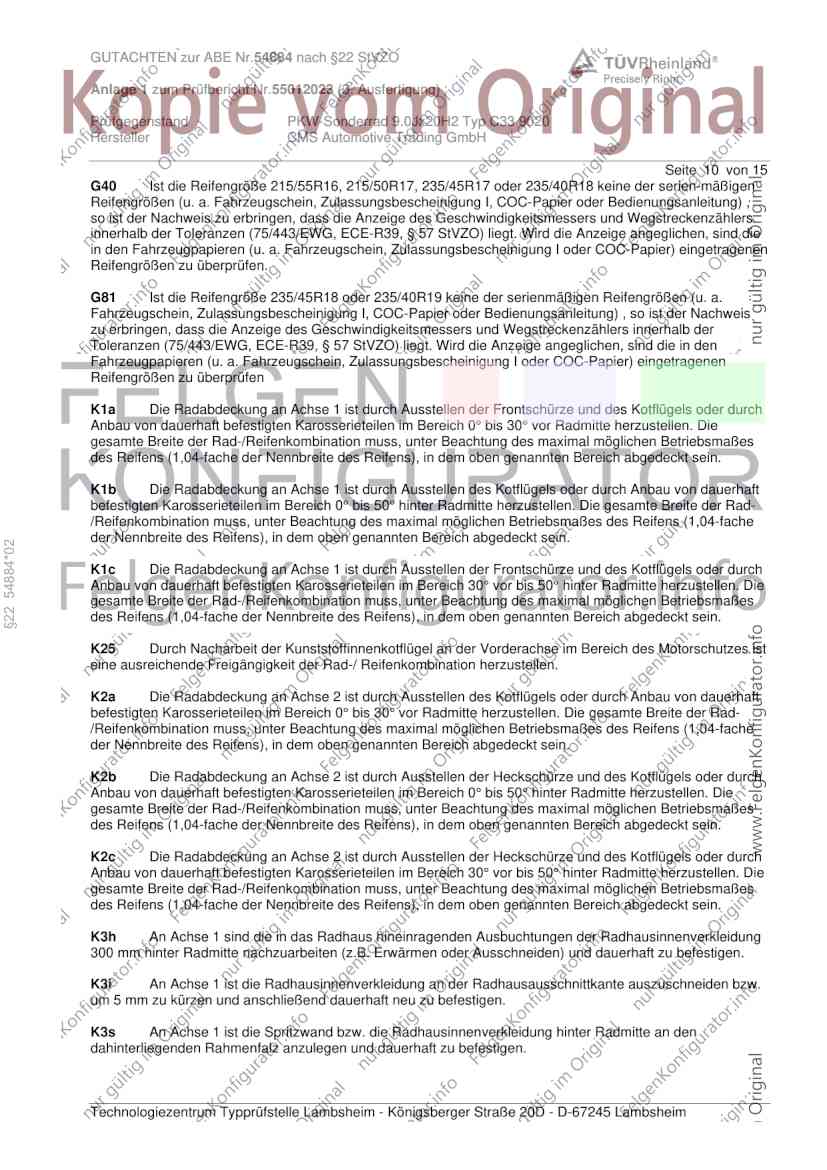

Seite 10 von 15
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-mäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ,
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis
zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
§22 54884*02
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motorschutzes ist
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenverkleidung
300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54884 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55012023 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C33 9020
Hersteller CMS Automotive Trading GmbH

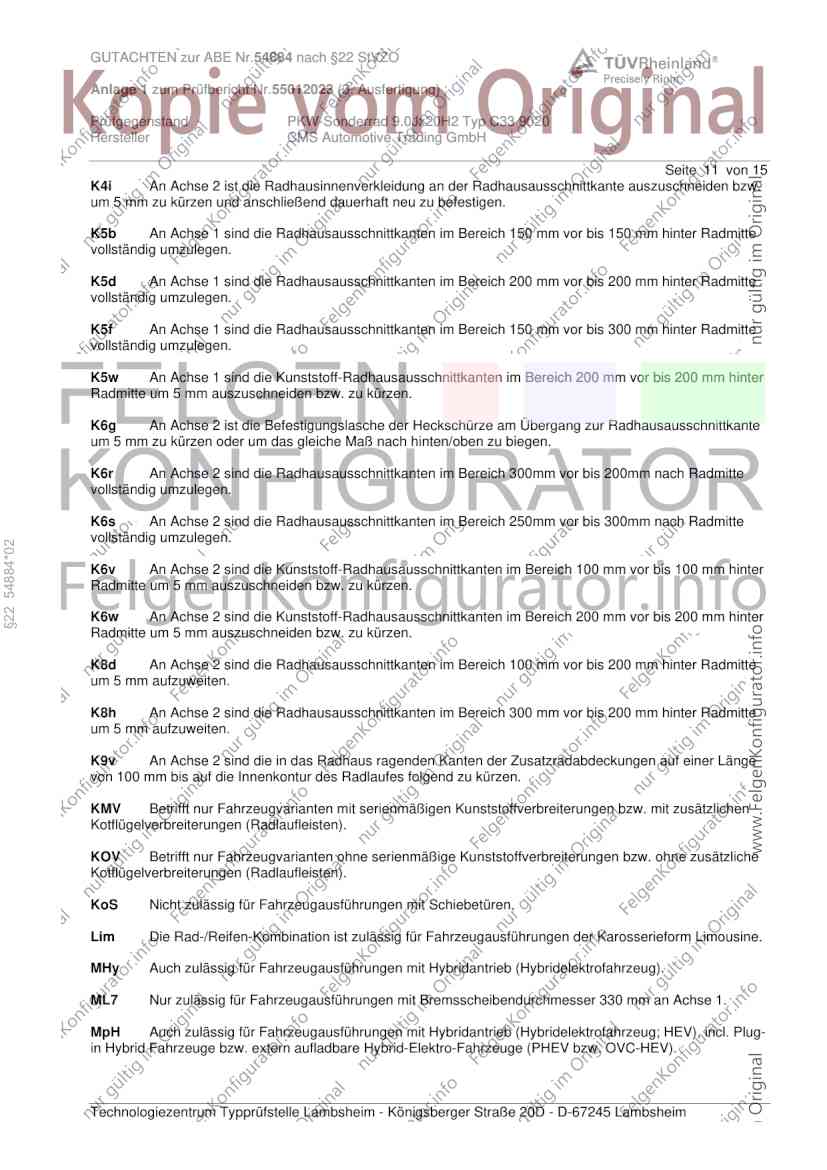

Seite 11 von 15
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter Radmitte
vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Radmitte
vollständig umzulegen.
K6s An Achse 2 sind die Radhausausschnittkanten im Bereich 250mm vor bis 300mm nach Radmitte
vollständig umzulegen.
§22 54884*02
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
ML7 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 330 mm an Achse 1.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54884 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55012023 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C33 9020
Hersteller CMS Automotive Trading GmbH

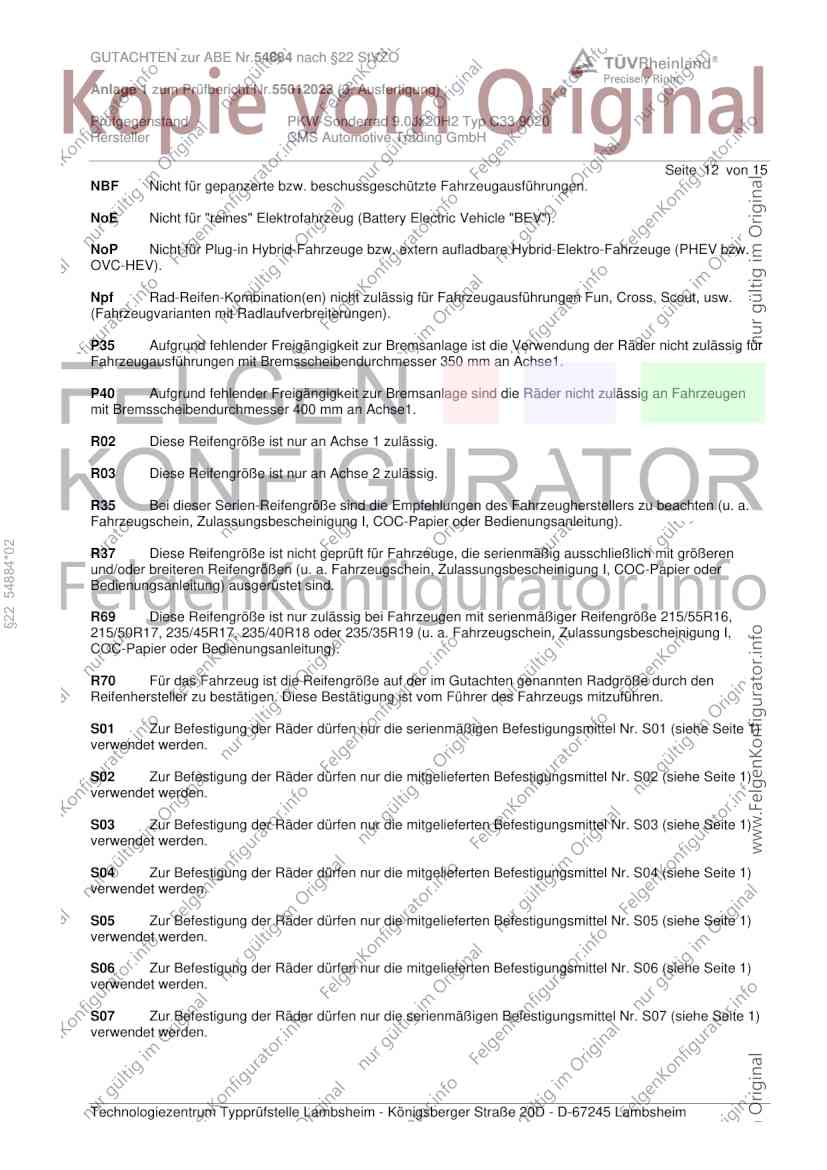

Seite 12 von 15
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout, usw.
(Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 400 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
§22 54884*02
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/55R16,
215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54884 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55012023 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C33 9020
Hersteller CMS Automotive Trading GmbH

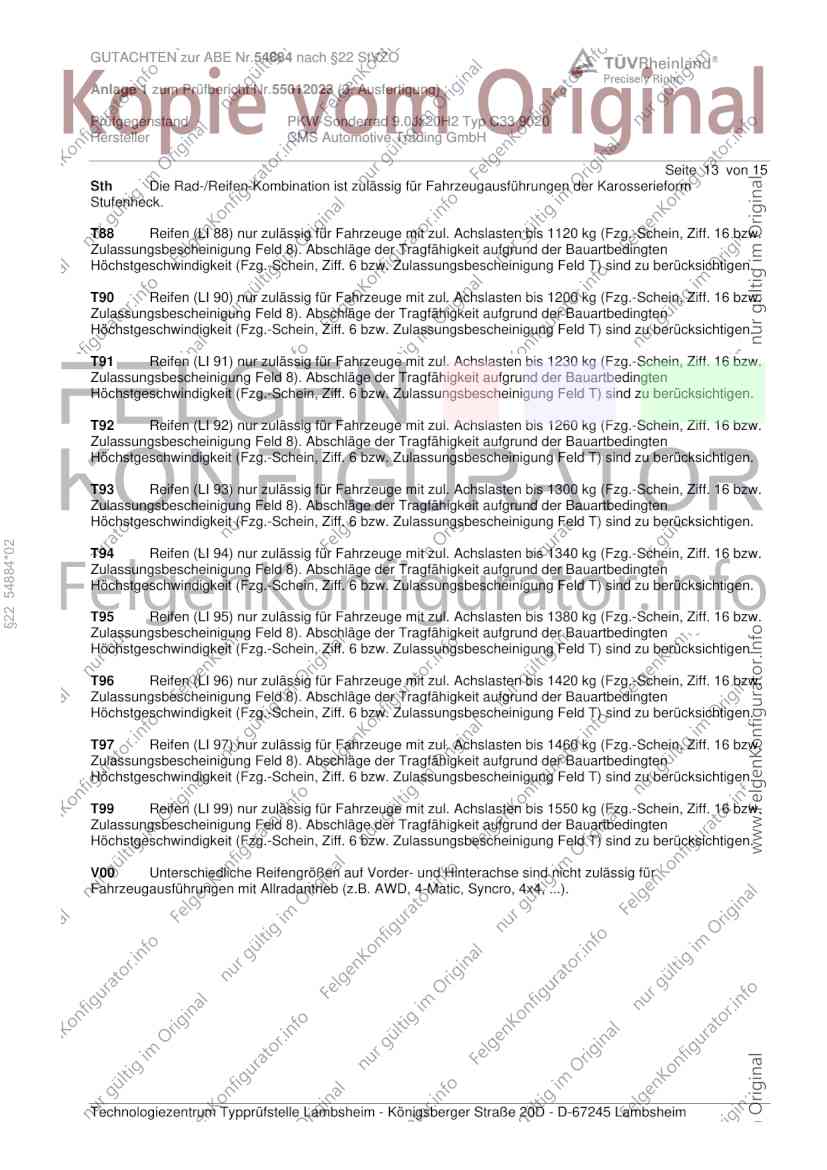

Seite 13 von 15
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
§22 54884*02
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54884 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55012023 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C33 9020
Hersteller CMS Automotive Trading GmbH

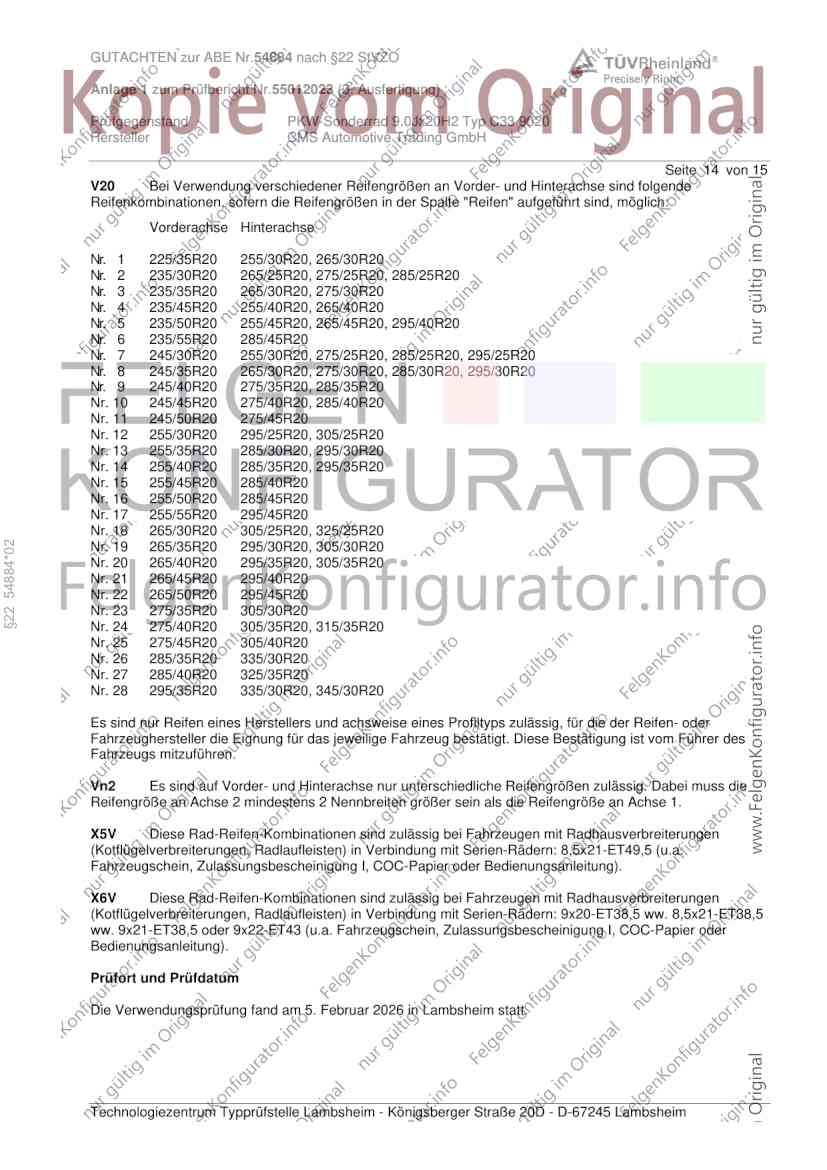

Seite 14 von 15
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 235/55R20 285/45R20
Nr. 7 245/30R20 255/30R20, 275/25R20, 285/25R20, 295/25R20
Nr. 8 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 9 245/40R20 275/35R20, 285/35R20
Nr. 10 245/45R20 275/40R20, 285/40R20
Nr. 11 245/50R20 275/45R20
Nr. 12 255/30R20 295/25R20, 305/25R20
Nr. 13 255/35R20 285/30R20, 295/30R20
Nr. 14 255/40R20 285/35R20, 295/35R20
Nr. 15 255/45R20 285/40R20
Nr. 16 255/50R20 285/45R20
Nr. 17 255/55R20 295/45R20
Nr. 18 265/30R20 305/25R20, 325/25R20
Nr. 19 265/35R20 295/30R20, 305/30R20
§22 54884*02
Nr. 20 265/40R20 295/35R20, 305/35R20
Nr. 21 265/45R20 295/40R20
Nr. 22 265/50R20 295/45R20
Nr. 23 275/35R20 305/30R20
Nr. 24 275/40R20 305/35R20, 315/35R20
Nr. 25 275/45R20 305/40R20
Nr. 26 285/35R20 335/30R20
Nr. 27 285/40R20 325/35R20
Nr. 28 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss die
Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-ET38,5
ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. Februar 2026 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54884 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55012023 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C33 9020
Hersteller CMS Automotive Trading GmbH
Seite 15 von 15
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum März 2023.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. Februar 2026
Kocher 00462146.DOCX JR-EK
§22 54884*02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
