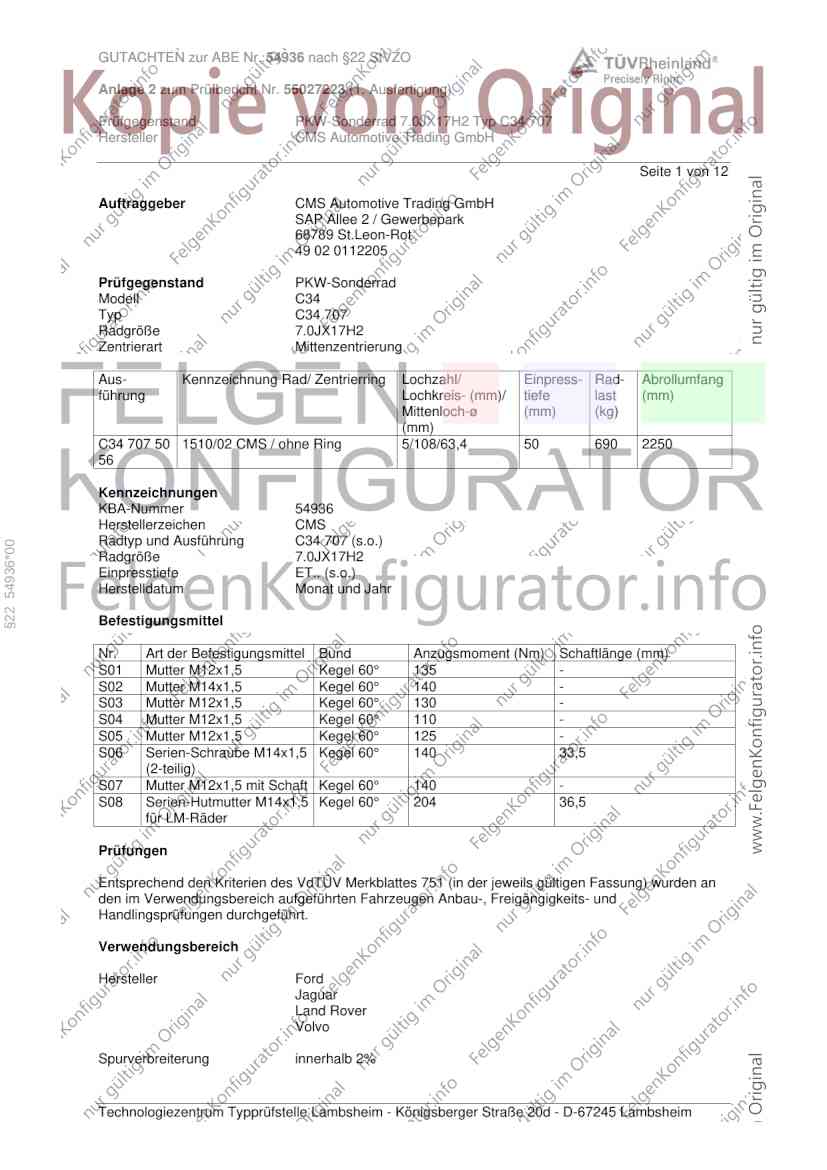

GUTACHTEN zur ABE Nr. 54936 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55027223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0JX17H2 Typ C34 707
Hersteller CMS Automotive Trading GmbH
Seite 1 von 12
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0112205
Prüfgegenstand PKW-Sonderrad
Modell C34
Typ C34 707
Radgröße 7.0JX17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
C34 707 50 1510/02 CMS / ohne Ring 5/108/63,4 50 690 2250
56
Kennzeichnungen
KBA-Nummer 54936
Herstellerzeichen CMS
Radtyp und Ausführung C34 707 (s.o.)
§22 54936*00
Radgröße 7.0JX17H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 135 -
S02 Mutter M14x1,5 Kegel 60° 140 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,5 Kegel 60° 110 -
S05 Mutter M12x1,5 Kegel 60° 125 -
S06 Serien-Schraube M14x1,5 Kegel 60° 140 33,5
(2-teilig)
S07 Mutter M12x1,5 mit Schaft Kegel 60° 140 -
S08 Serien-Hutmutter M14x1,5 Kegel 60° 204 36,5
für LM-Räder
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

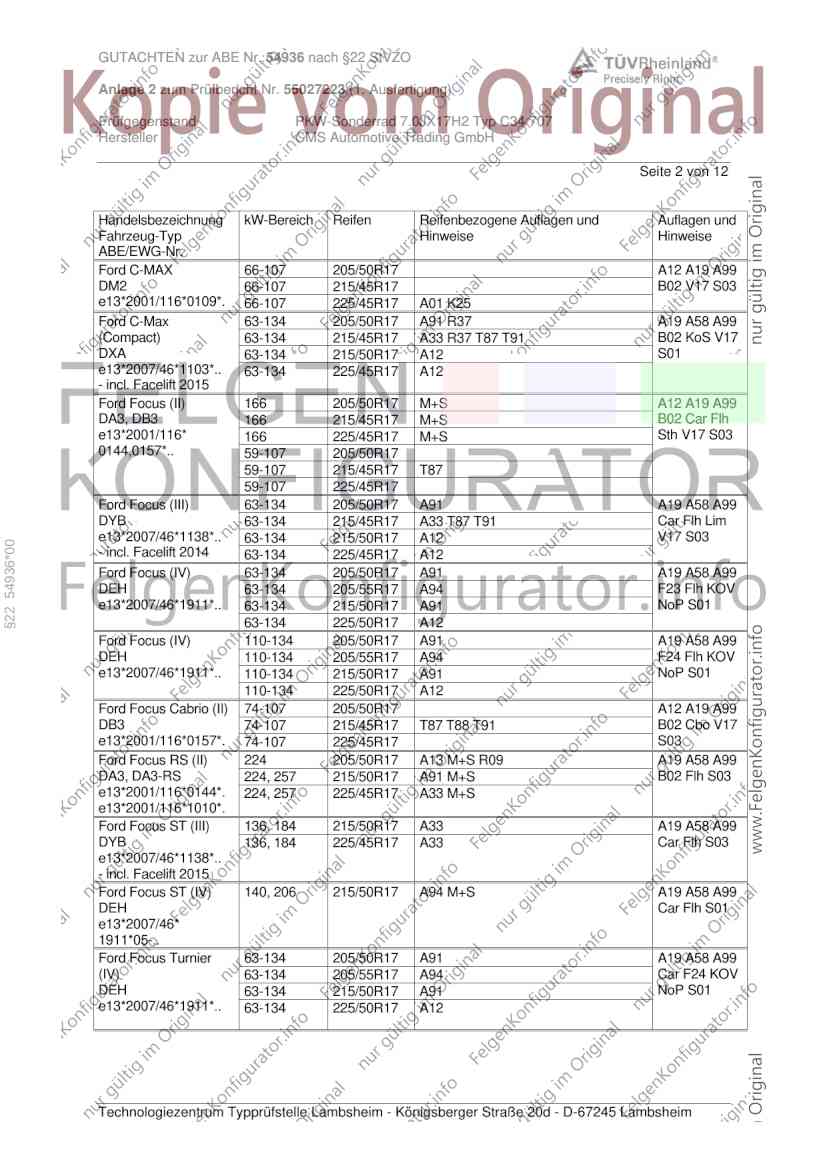

GUTACHTEN zur ABE Nr. 54936 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55027223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0JX17H2 Typ C34 707
Hersteller CMS Automotive Trading GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/50R17 A12 A19 A99
DM2 66-107 215/45R17 B02 V17 S03
e13*2001/116*0109*. 66-107 225/45R17 A01 K25
Ford C-Max 63-134 205/50R17 A91 R37 A19 A58 A99
(Compact) 63-134 215/45R17 A33 R37 T87 T91 B02 KoS V17
DXA 63-134 215/50R17 A12 S01
e13*2007/46*1103*.. 63-134 225/45R17 A12
- incl. Facelift 2015
Ford Focus (II) 166 205/50R17 M+S A12 A19 A99
DA3, DB3 166 215/45R17 M+S B02 Car Flh
e13*2001/116* 166 225/45R17 M+S Sth V17 S03
0144,0157*.. 59-107 205/50R17
59-107 215/45R17 T87
59-107 225/45R17
Ford Focus (III) 63-134 205/50R17 A91 A19 A58 A99
DYB 63-134 215/45R17 A33 T87 T91 Car Flh Lim
e13*2007/46*1138*.. 63-134 215/50R17 A12 V17 S03
§22 54936*00
- incl. Facelift 2014 63-134 225/45R17 A12
Ford Focus (IV) 63-134 205/50R17 A91 A19 A58 A99
DEH 63-134 205/55R17 A94 F23 Flh KOV
e13*2007/46*1911*.. 63-134 215/50R17 A91 NoP S01
63-134 225/50R17 A12
Ford Focus (IV) 110-134 205/50R17 A91 A19 A58 A99
DEH 110-134 205/55R17 A94 F24 Flh KOV
e13*2007/46*1911*.. 110-134 215/50R17 A91 NoP S01
110-134 225/50R17 A12
Ford Focus Cabrio (II) 74-107 205/50R17 A12 A19 A99
DB3 74-107 215/45R17 T87 T88 T91 B02 Cbo V17
e13*2001/116*0157*. 74-107 225/45R17 S03
Ford Focus RS (II) 224 205/50R17 A13 M+S R09 A19 A58 A99
DA3, DA3-RS 224, 257 215/50R17 A91 M+S B02 Flh S03
e13*2001/116*0144*. 224, 257 225/45R17 A33 M+S
e13*2001/116*1010*.
Ford Focus ST (III) 136, 184 215/50R17 A33 A19 A58 A99
DYB 136, 184 225/45R17 A33 Car Flh S03
e13*2007/46*1138*..
- incl. Facelift 2015
Ford Focus ST (IV) 140, 206 215/50R17 A94 M+S A19 A58 A99
DEH Car Flh S01
e13*2007/46*
1911*05-..
Ford Focus Turnier 63-134 205/50R17 A91 A19 A58 A99
(IV) 63-134 205/55R17 A94 Car F24 KOV
DEH 63-134 215/50R17 A91 NoP S01
e13*2007/46*1911*.. 63-134 225/50R17 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

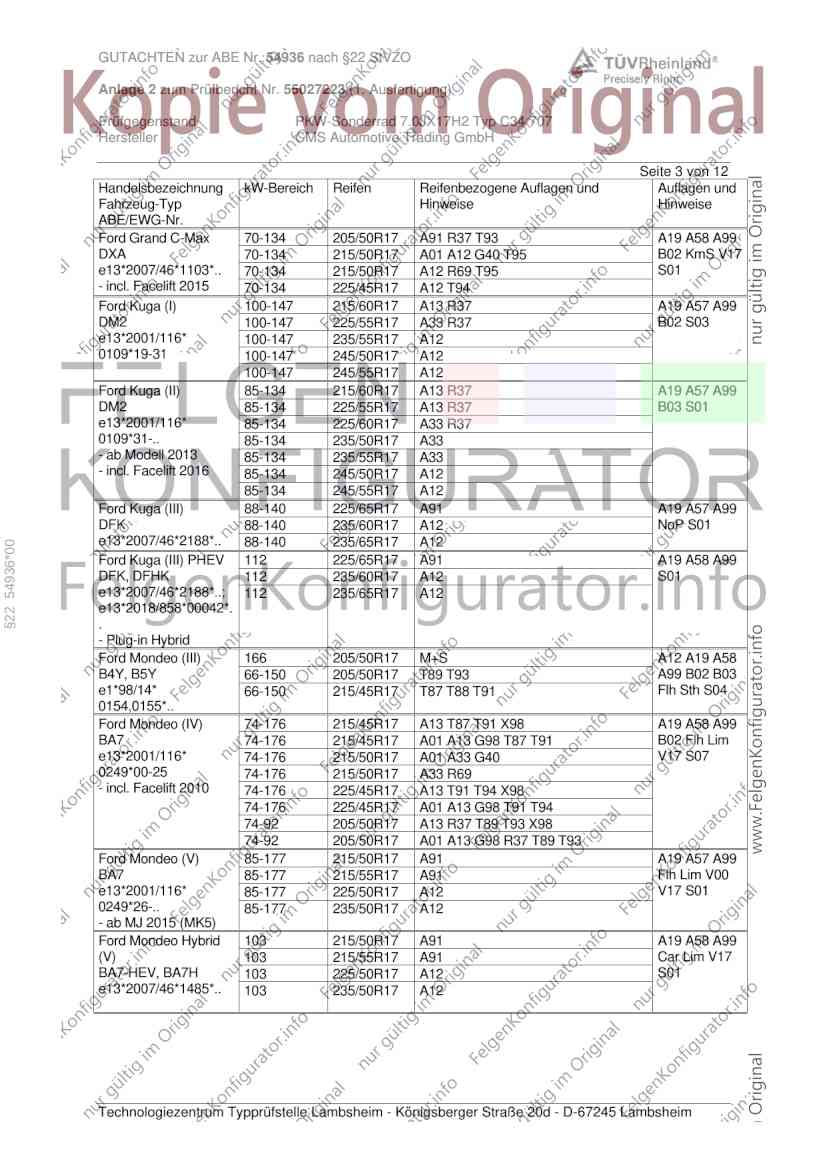

GUTACHTEN zur ABE Nr. 54936 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55027223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0JX17H2 Typ C34 707
Hersteller CMS Automotive Trading GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Grand C-Max 70-134 205/50R17 A91 R37 T93 A19 A58 A99
DXA 70-134 215/50R17 A01 A12 G40 T95 B02 KmS V17
e13*2007/46*1103*.. 70-134 215/50R17 A12 R69 T95 S01
- incl. Facelift 2015 70-134 225/45R17 A12 T94
Ford Kuga (I) 100-147 215/60R17 A13 R37 A19 A57 A99
DM2 100-147 225/55R17 A33 R37 B02 S03
e13*2001/116* 100-147 235/55R17 A12
0109*19-31 100-147 245/50R17 A12
100-147 245/55R17 A12
Ford Kuga (II) 85-134 215/60R17 A13 R37 A19 A57 A99
DM2 85-134 225/55R17 A13 R37 B03 S01
e13*2001/116* 85-134 225/60R17 A33 R37
0109*31-.. 85-134 235/50R17 A33
- ab Modell 2013 85-134 235/55R17 A33
- incl. Facelift 2016 85-134 245/50R17 A12
85-134 245/55R17 A12
Ford Kuga (III) 88-140 225/65R17 A91 A19 A57 A99
DFK 88-140 235/60R17 A12 NoP S01
e13*2007/46*2188*.. 88-140 235/65R17 A12
§22 54936*00
Ford Kuga (III) PHEV 112 225/65R17 A91 A19 A58 A99
DFK, DFHK 112 235/60R17 A12 S01
e13*2007/46*2188*..; 112 235/65R17 A12
e13*2018/858*00042*.
.
- Plug-in Hybrid
Ford Mondeo (III) 166 205/50R17 M+S A12 A19 A58
B4Y, B5Y 66-150 205/50R17 T89 T93 A99 B02 B03
e1*98/14* 66-150 215/45R17 T87 T88 T91 Flh Sth S04
0154,0155*..
Ford Mondeo (IV) 74-176 215/45R17 A13 T87 T91 X98 A19 A58 A99
BA7 74-176 215/45R17 A01 A13 G98 T87 T91 B02 Flh Lim
e13*2001/116* 74-176 215/50R17 A01 A33 G40 V17 S07
0249*00-25 74-176 215/50R17 A33 R69
- incl. Facelift 2010 74-176 225/45R17 A13 T91 T94 X98
74-176 225/45R17 A01 A13 G98 T91 T94
74-92 205/50R17 A13 R37 T89 T93 X98
74-92 205/50R17 A01 A13 G98 R37 T89 T93
Ford Mondeo (V) 85-177 215/50R17 A91 A19 A57 A99
BA7 85-177 215/55R17 A91 Flh Lim V00
e13*2001/116* 85-177 225/50R17 A12 V17 S01
0249*26-.. 85-177 235/50R17 A12
- ab MJ 2015 (MK5)
Ford Mondeo Hybrid 103 215/50R17 A91 A19 A58 A99
(V) 103 215/55R17 A91 Car Lim V17
BA7-HEV, BA7H 103 225/50R17 A12 S01
e13*2007/46*1485*.. 103 235/50R17 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

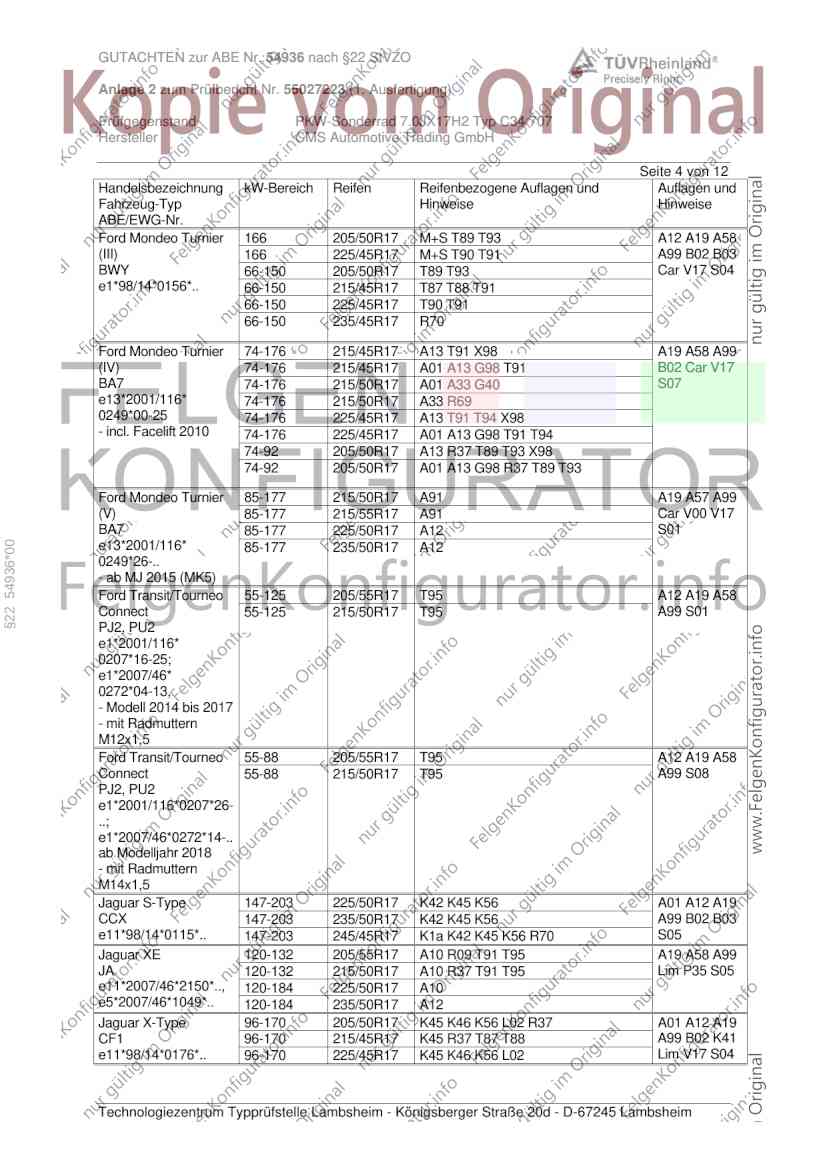

GUTACHTEN zur ABE Nr. 54936 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55027223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0JX17H2 Typ C34 707
Hersteller CMS Automotive Trading GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier 166 205/50R17 M+S T89 T93 A12 A19 A58
(III) 166 225/45R17 M+S T90 T91 A99 B02 B03
BWY 66-150 205/50R17 T89 T93 Car V17 S04
e1*98/14*0156*.. 66-150 215/45R17 T87 T88 T91
66-150 225/45R17 T90 T91
66-150 235/45R17 R70
Ford Mondeo Turnier 74-176 215/45R17 A13 T91 X98 A19 A58 A99
(IV) 74-176 215/45R17 A01 A13 G98 T91 B02 Car V17
BA7 74-176 215/50R17 A01 A33 G40 S07
e13*2001/116* 74-176 215/50R17 A33 R69
0249*00-25 74-176 225/45R17 A13 T91 T94 X98
- incl. Facelift 2010 74-176 225/45R17 A01 A13 G98 T91 T94
74-92 205/50R17 A13 R37 T89 T93 X98
74-92 205/50R17 A01 A13 G98 R37 T89 T93
Ford Mondeo Turnier 85-177 215/50R17 A91 A19 A57 A99
(V) 85-177 215/55R17 A91 Car V00 V17
BA7 85-177 225/50R17 A12 S01
e13*2001/116*
§22 54936*00
85-177 235/50R17 A12
0249*26-..
- ab MJ 2015 (MK5)
Ford Transit/Tourneo 55-125 205/55R17 T95 A12 A19 A58
Connect 55-125 215/50R17 T95 A99 S01
PJ2, PU2
e1*2001/116*
0207*16-25;
e1*2007/46*
0272*04-13,
- Modell 2014 bis 2017
- mit Radmuttern
M12x1,5
Ford Transit/Tourneo 55-88 205/55R17 T95 A12 A19 A58
Connect 55-88 215/50R17 T95 A99 S08
PJ2, PU2
e1*2001/116*0207*26-
..;
e1*2007/46*0272*14-..
ab Modelljahr 2018
- mit Radmuttern
M14x1,5
Jaguar S-Type 147-203 225/50R17 K42 K45 K56 A01 A12 A19
CCX 147-203 235/50R17 K42 K45 K56 A99 B02 B03
e11*98/14*0115*.. 147-203 245/45R17 K1a K42 K45 K56 R70 S05
Jaguar XE 120-132 205/55R17 A10 R09 T91 T95 A19 A58 A99
JA 120-132 215/50R17 A10 R37 T91 T95 Lim P35 S05
e11*2007/46*2150*.., 120-184 225/50R17 A10
e5*2007/46*1049*.. 120-184 235/50R17 A12
Jaguar X-Type 96-170 205/50R17 K45 K46 K56 L02 R37 A01 A12 A19
CF1 96-170 215/45R17 K45 R37 T87 T88 A99 B02 K41
e11*98/14*0176*.. 96-170 225/45R17 K45 K46 K56 L02 Lim V17 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54936 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55027223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0JX17H2 Typ C34 707
Hersteller CMS Automotive Trading GmbH
Seite 5 von 12

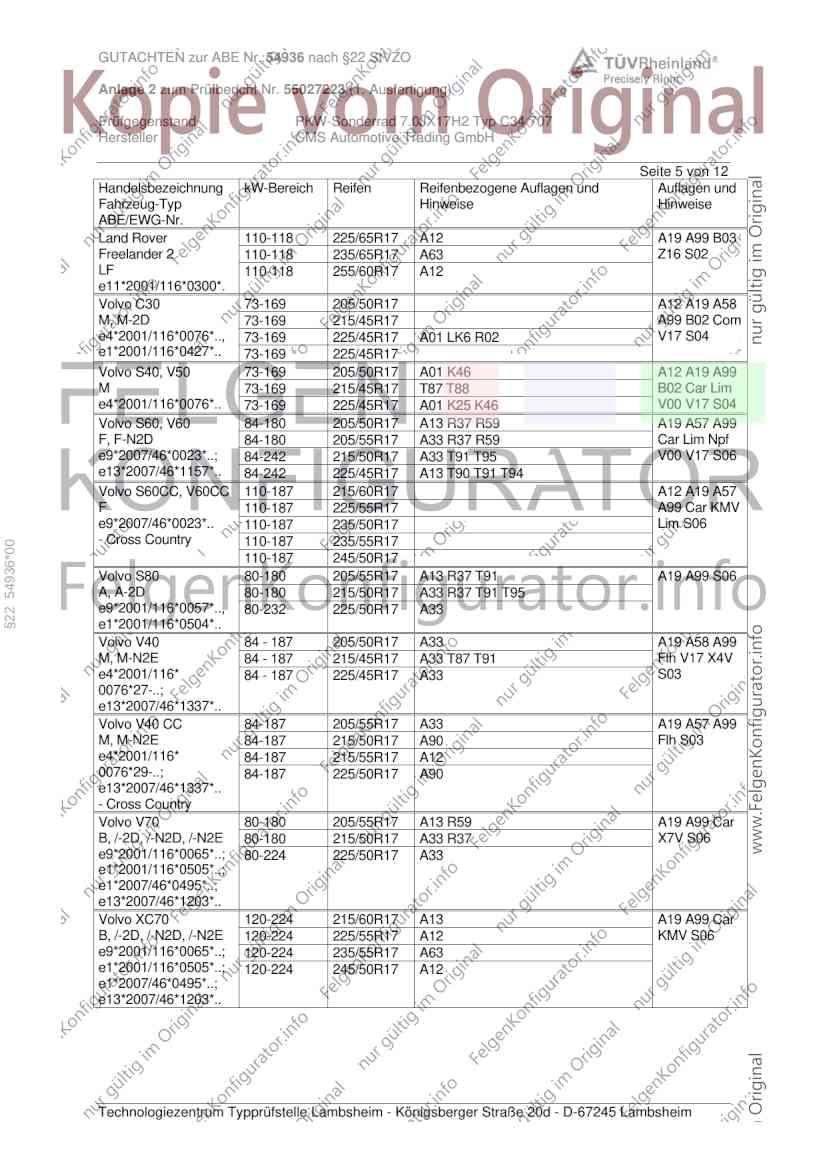

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover 110-118 225/65R17 A12 A19 A99 B03
Freelander 2 110-118 235/65R17 A63 Z16 S02
LF 110-118 255/60R17 A12
e11*2001/116*0300*.
Volvo C30 73-169 205/50R17 A12 A19 A58
M, M-2D 73-169 215/45R17 A99 B02 Com
e4*2001/116*0076*.., 73-169 225/45R17 A01 LK6 R02 V17 S04
e1*2001/116*0427*.. 73-169 225/45R17
Volvo S40, V50 73-169 205/50R17 A01 K46 A12 A19 A99
M 73-169 215/45R17 T87 T88 B02 Car Lim
e4*2001/116*0076*.. 73-169 225/45R17 A01 K25 K46 V00 V17 S04
Volvo S60, V60 84-180 205/50R17 A13 R37 R59 A19 A57 A99
F, F-N2D 84-180 205/55R17 A33 R37 R59 Car Lim Npf
e9*2007/46*0023*..; 84-242 215/50R17 A33 T91 T95 V00 V17 S06
e13*2007/46*1157*.. 84-242 225/45R17 A13 T90 T91 T94
Volvo S60CC, V60CC 110-187 215/60R17 A12 A19 A57
F 110-187 225/55R17 A99 Car KMV
e9*2007/46*0023*.. 110-187 235/50R17 Lim S06
- Cross Country 110-187 235/55R17
§22 54936*00
110-187 245/50R17
Volvo S80 80-180 205/55R17 A13 R37 T91 A19 A99 S06
A, A-2D 80-180 215/50R17 A33 R37 T91 T95
e9*2001/116*0057*.., 80-232 225/50R17 A33
e1*2001/116*0504*..
Volvo V40 84 - 187 205/50R17 A33 A19 A58 A99
M, M-N2E 84 - 187 215/45R17 A33 T87 T91 Flh V17 X4V
e4*2001/116* 84 - 187 225/45R17 A33 S03
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 205/55R17 A33 A19 A57 A99
M, M-N2E 84-187 215/50R17 A90 Flh S03
e4*2001/116* 84-187 215/55R17 A12
0076*29-..; 84-187 225/50R17 A90
e13*2007/46*1337*..
- Cross Country
Volvo V70 80-180 205/55R17 A13 R59 A19 A99 Car
B, /-2D, /-N2D, /-N2E 80-180 215/50R17 A33 R37 X7V S06
e9*2001/116*0065*..; 80-224 225/50R17 A33
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC70 120-224 215/60R17 A13 A19 A99 Car
B, /-2D, /-N2D, /-N2E 120-224 225/55R17 A12 KMV S06
e9*2001/116*0065*..; 120-224 235/55R17 A63
e1*2001/116*0505*..; 120-224 245/50R17 A12
e1*2007/46*0495*..;
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54936 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55027223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0JX17H2 Typ C34 707
Hersteller CMS Automotive Trading GmbH
Seite 6 von 12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und

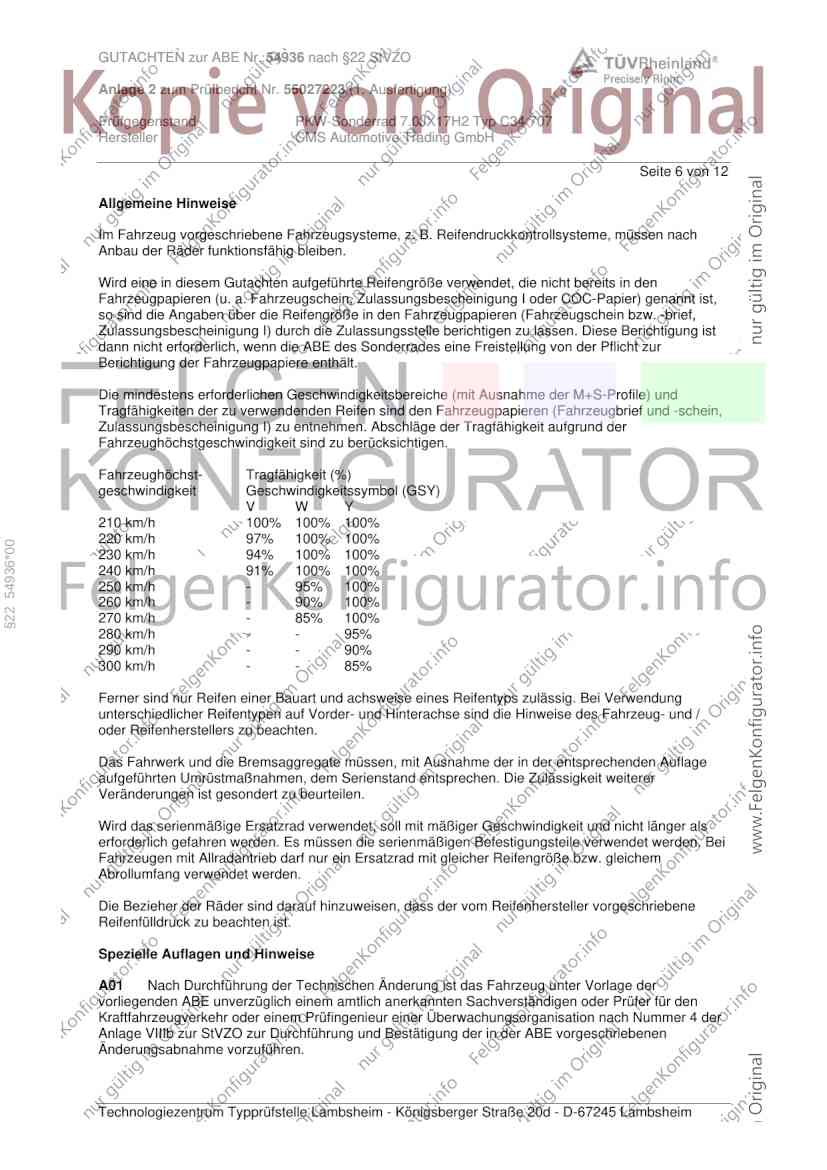

Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
§22 54936*00
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54936 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55027223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0JX17H2 Typ C34 707
Hersteller CMS Automotive Trading GmbH
Seite 7 von 12

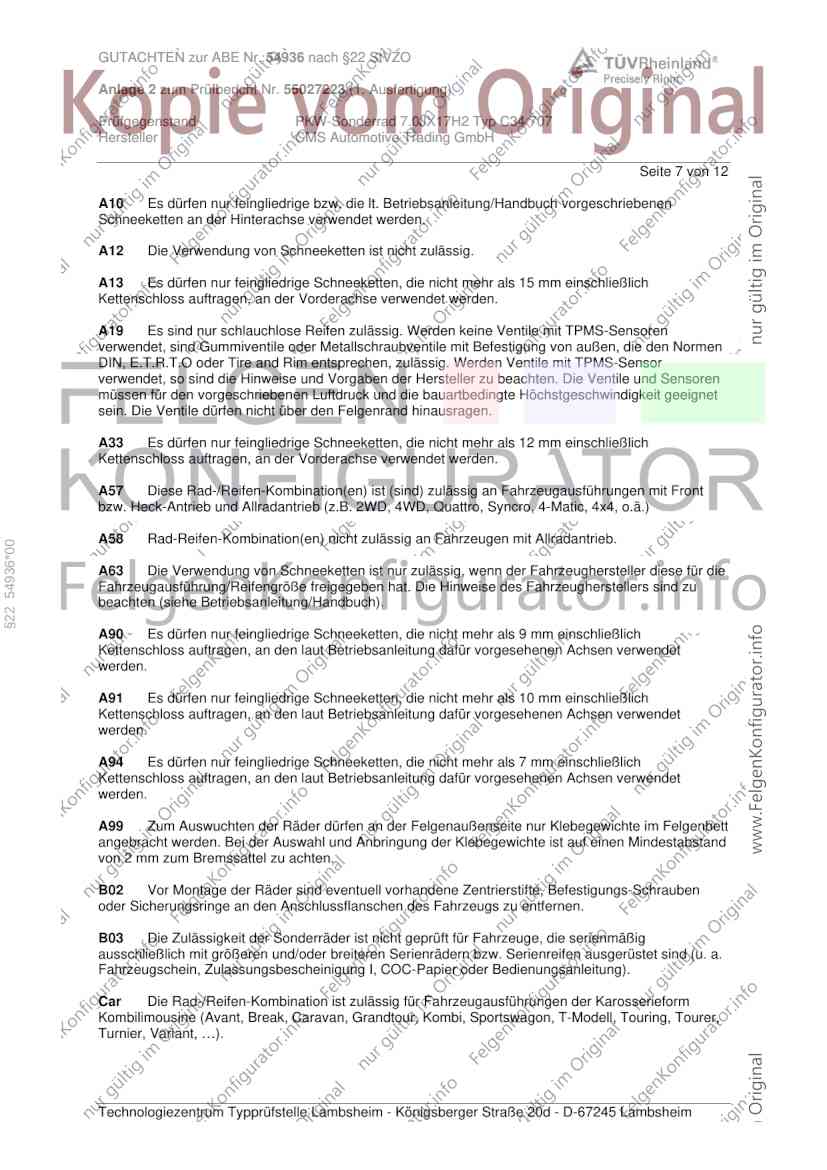

A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
§22 54936*00
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54936 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55027223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0JX17H2 Typ C34 707
Hersteller CMS Automotive Trading GmbH
Seite 8 von 12

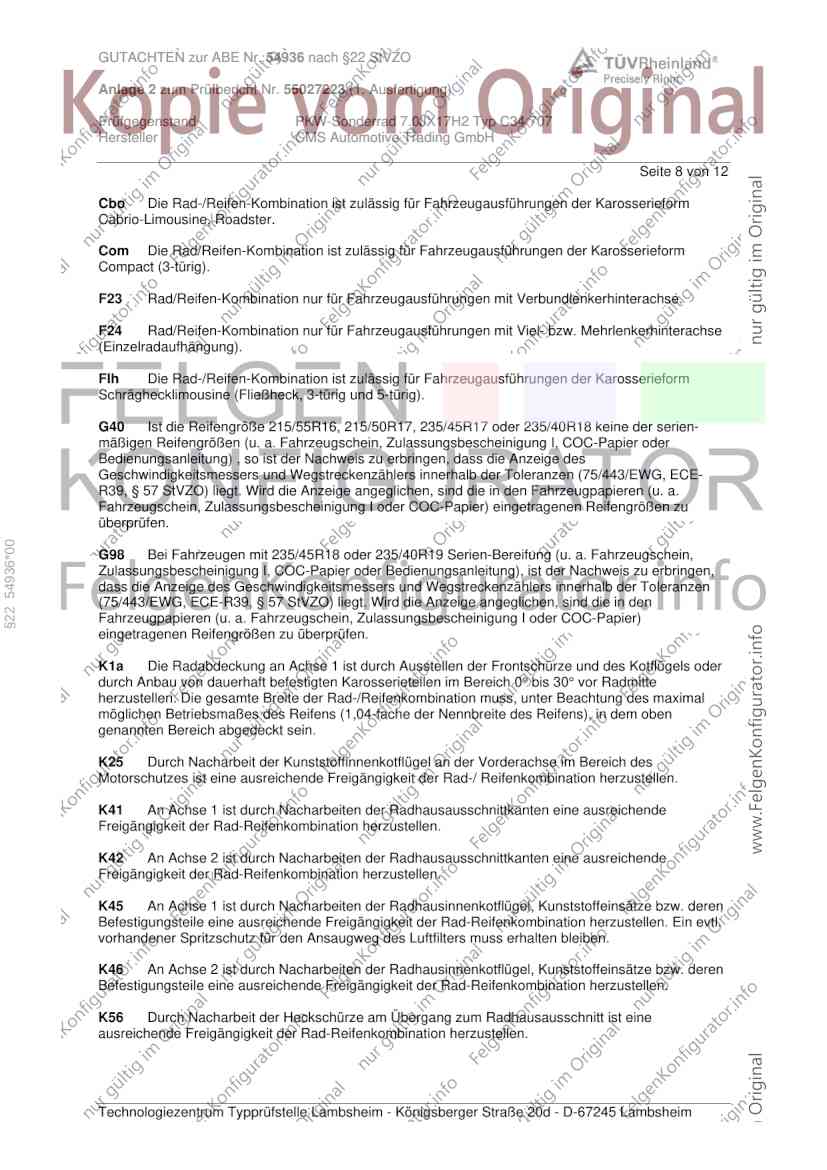

Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Compact (3-türig).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
§22 54936*00
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54936 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55027223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0JX17H2 Typ C34 707
Hersteller CMS Automotive Trading GmbH
Seite 9 von 12

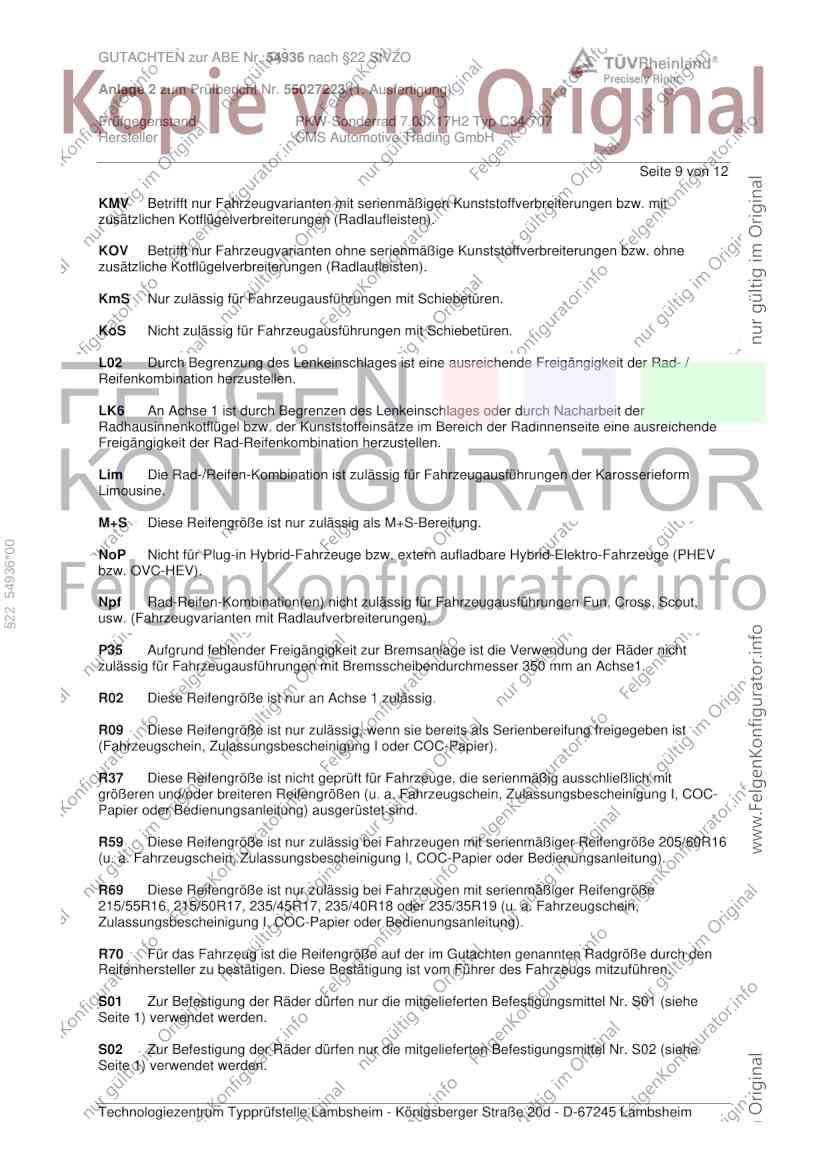

KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
§22 54936*00
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54936 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55027223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0JX17H2 Typ C34 707
Hersteller CMS Automotive Trading GmbH
Seite 10 von 12

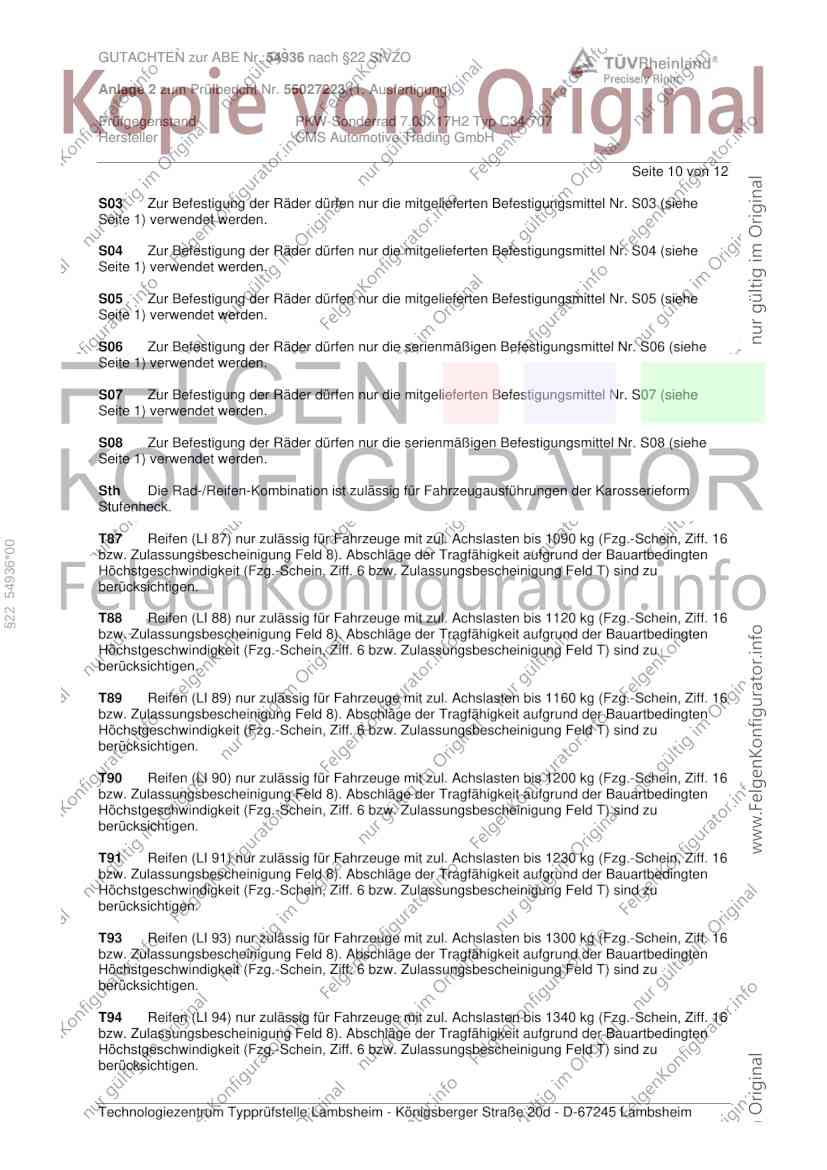

S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
§22 54936*00
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54936 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55027223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0JX17H2 Typ C34 707
Hersteller CMS Automotive Trading GmbH
Seite 11 von 12
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.

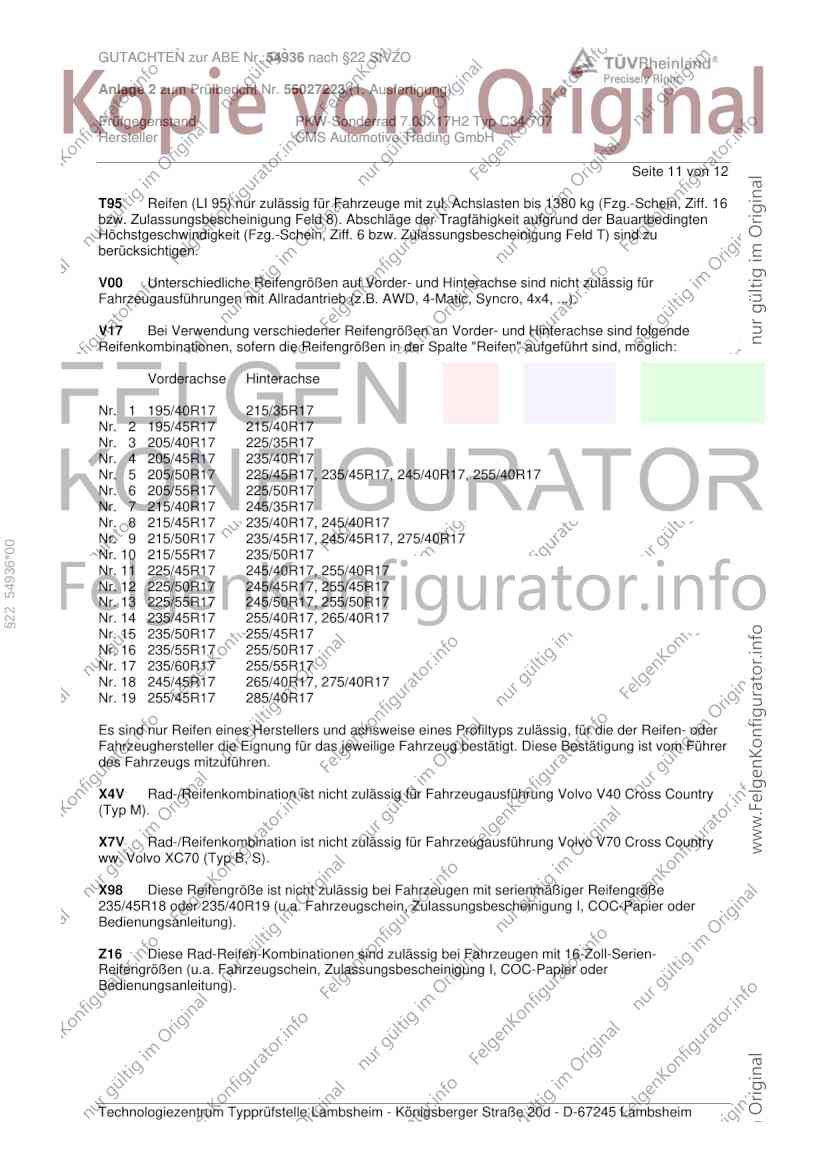

V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
§22 54936*00
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54936 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55027223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0JX17H2 Typ C34 707
Hersteller CMS Automotive Trading GmbH
Seite 12 von 12

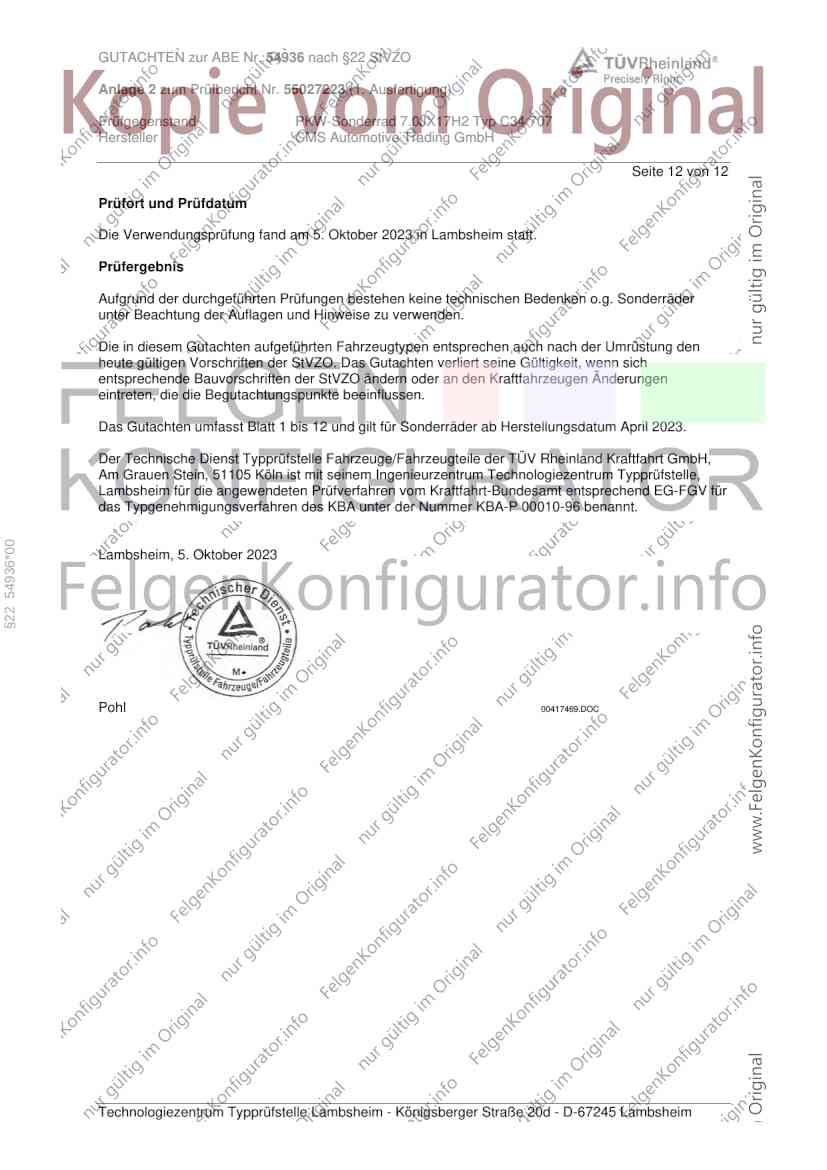

Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. Oktober 2023 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum April 2023.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§22 54936*00
Lambsheim, 5. Oktober 2023
Pohl 00417469.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
