Gutachten zur Erteilung der ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-A0-233
Anlage-Nr. : 5b
Seite : 1/9
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
Technische Daten, Kurzfassung
Raddaten
Radtyp: C36 808
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: CMS
Montageposition: Vorder-und Hinterachse
Radausführung: C36 808 37 10
Radausführungskennz.: CMS 1545/08
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 37 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 67,20 mm
§22 55383*00
Zentrierart: Mittenzentrierung
Zentrierring: SR10RK Ø67,1 Ø60,1
geprüfte Radlast: *) 690 kg
Reifenabrollumfang: 2300 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: SUZUKI
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radmutter, Kegel 60°, Gewinde M12x1,25 Z 21 110 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 Z 57 110 Nm
BF3 1+2 Radschraube, Kegel 60°, Gewinde M12x1,5, Z 38 110 Nm
Schaftlänge 28 mm

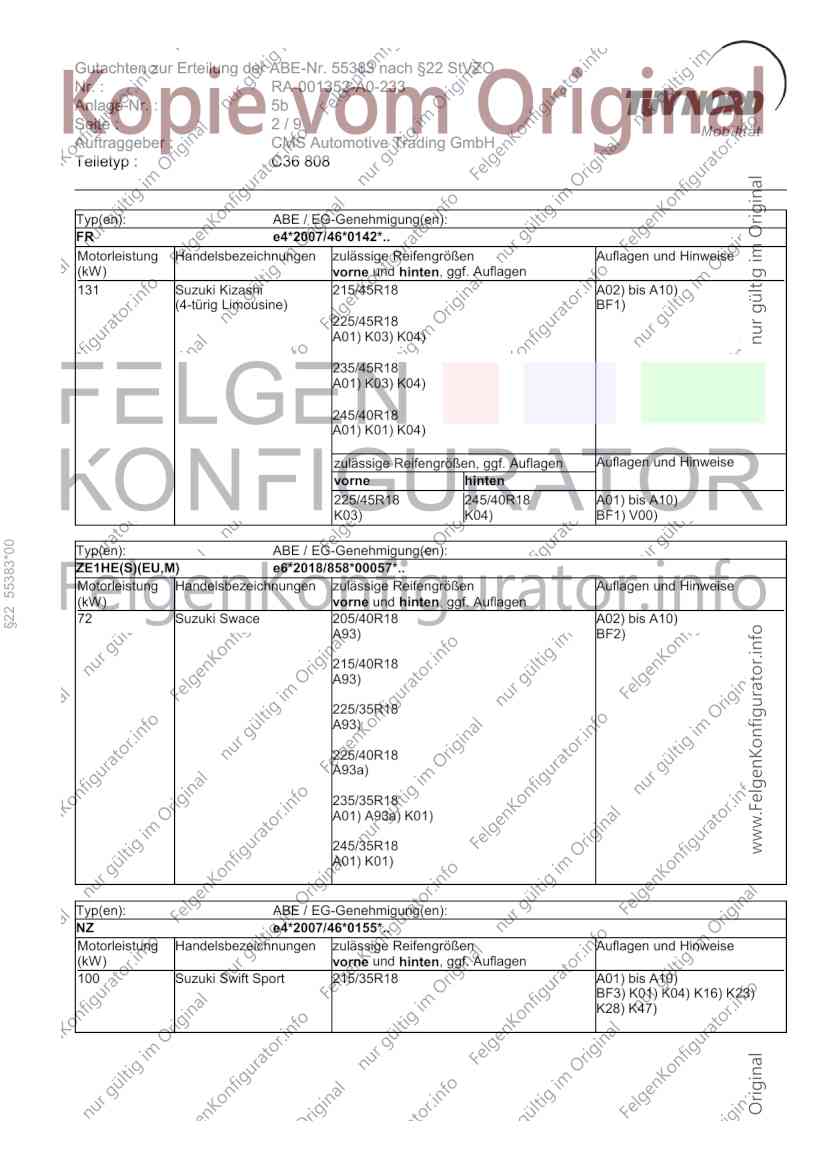

Gutachten zur Erteilung der ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-A0-233
Anlage-Nr. : 5b
Seite : 2/9
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
Typ(en): ABE / EG-Genehmigung(en):
FR e4*2007/46*0142*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
131 Suzuki Kizashi 215/45R18 A02) bis A10)
(4-türig Limousine) BF1)
225/45R18
A01) K03) K04)
235/45R18
A01) K03) K04)
245/40R18
A01) K01) K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R18 245/40R18 A01) bis A10)
K03) K04) BF1) V00)
§22 55383*00
Typ(en): ABE / EG-Genehmigung(en):
ZE1HE(S)(EU,M) e6*2018/858*00057*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 Suzuki Swace 205/40R18 A02) bis A10)
A93) BF2)
215/40R18
A93)
225/35R18
A93)
225/40R18
A93a)
235/35R18
A01) A93a) K01)
245/35R18
A01) K01)
Typ(en): ABE / EG-Genehmigung(en):
NZ e4*2007/46*0155*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 Suzuki Swift Sport 215/35R18 A01) bis A10)
BF3) K01) K04) K16) K23)
K28) K47)

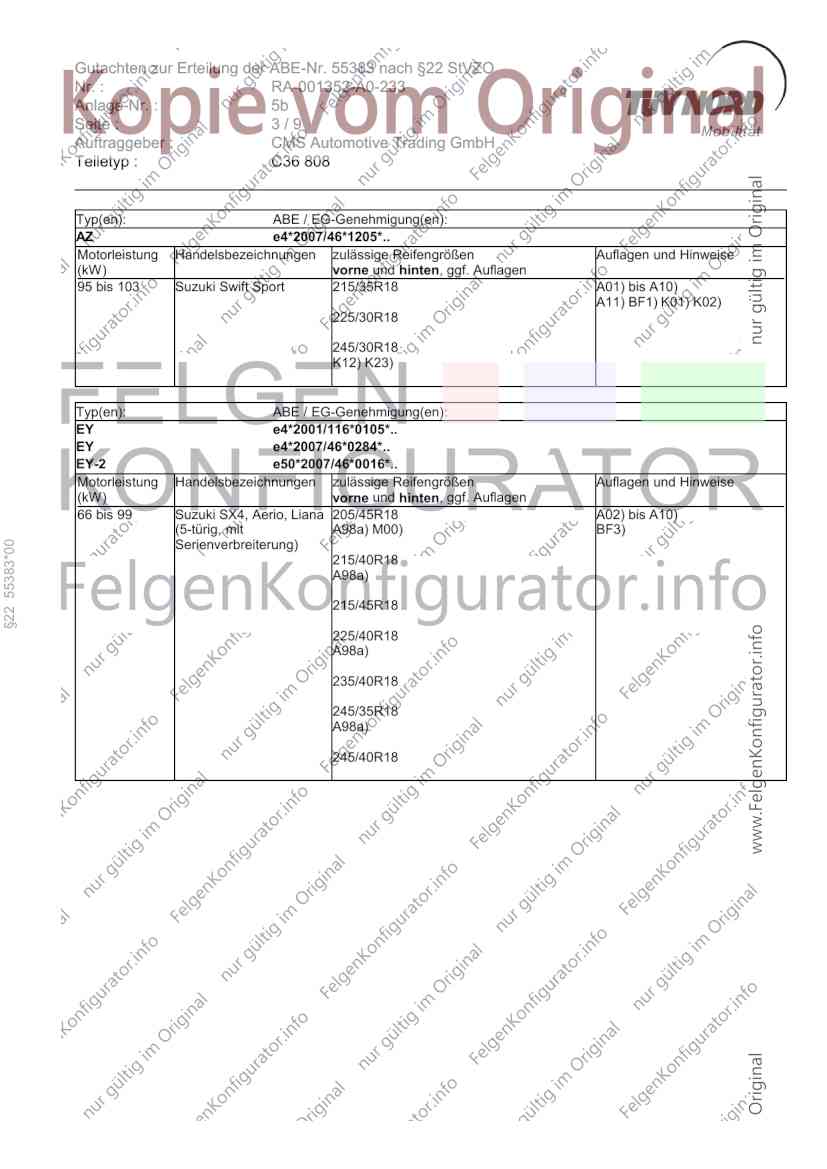

Gutachten zur Erteilung der ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-A0-233
Anlage-Nr. : 5b
Seite : 3/9
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
Typ(en): ABE / EG-Genehmigung(en):
AZ e4*2007/46*1205*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
95 bis 103 Suzuki Swift Sport 215/35R18 A01) bis A10)
A11) BF1) K01) K02)
225/30R18
245/30R18
K12) K23)
Typ(en): ABE / EG-Genehmigung(en):
EY e4*2001/116*0105*..
EY e4*2007/46*0284*..
EY-2 e50*2007/46*0016*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 99 Suzuki SX4, Aerio, Liana 205/45R18 A02) bis A10)
(5-türig, mit A98a) M00) BF3)
§22 55383*00
Serienverbreiterung)
215/40R18
A98a)
215/45R18
225/40R18
A98a)
235/40R18
245/35R18
A98a)
245/40R18

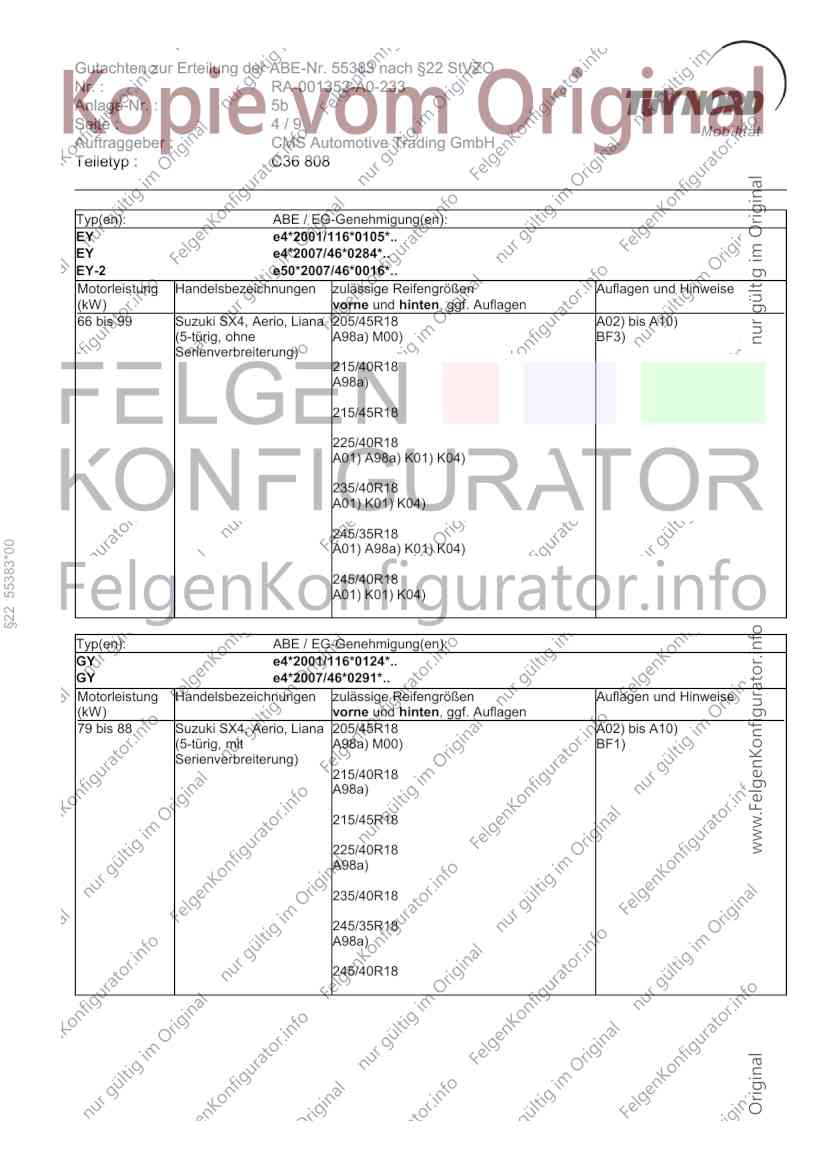

Gutachten zur Erteilung der ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-A0-233
Anlage-Nr. : 5b
Seite : 4/9
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
Typ(en): ABE / EG-Genehmigung(en):
EY e4*2001/116*0105*..
EY e4*2007/46*0284*..
EY-2 e50*2007/46*0016*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 99 Suzuki SX4, Aerio, Liana 205/45R18 A02) bis A10)
(5-türig, ohne A98a) M00) BF3)
Serienverbreiterung)
215/40R18
A98a)
215/45R18
225/40R18
A01) A98a) K01) K04)
235/40R18
A01) K01) K04)
245/35R18
§22 55383*00
A01) A98a) K01) K04)
245/40R18
A01) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
GY e4*2001/116*0124*..
GY e4*2007/46*0291*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
79 bis 88 Suzuki SX4, Aerio, Liana 205/45R18 A02) bis A10)
(5-türig, mit A98a) M00) BF1)
Serienverbreiterung)
215/40R18
A98a)
215/45R18
225/40R18
A98a)
235/40R18
245/35R18
A98a)
245/40R18

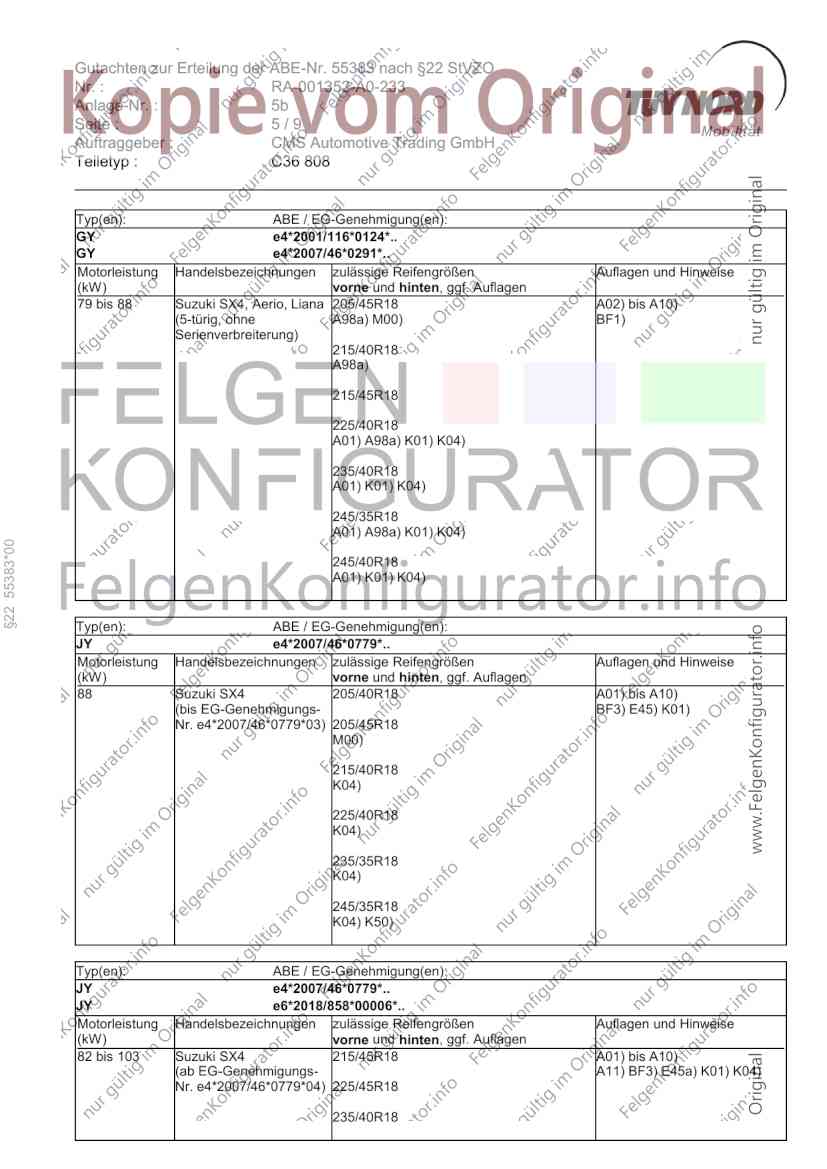

Gutachten zur Erteilung der ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-A0-233
Anlage-Nr. : 5b
Seite : 5/9
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
Typ(en): ABE / EG-Genehmigung(en):
GY e4*2001/116*0124*..
GY e4*2007/46*0291*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
79 bis 88 Suzuki SX4, Aerio, Liana 205/45R18 A02) bis A10)
(5-türig, ohne A98a) M00) BF1)
Serienverbreiterung)
215/40R18
A98a)
215/45R18
225/40R18
A01) A98a) K01) K04)
235/40R18
A01) K01) K04)
245/35R18
A01) A98a) K01) K04)
§22 55383*00
245/40R18
A01) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
JY e4*2007/46*0779*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 Suzuki SX4 205/40R18 A01) bis A10)
(bis EG-Genehmigungs- BF3) E45) K01)
Nr. e4*2007/46*0779*03) 205/45R18
M00)
215/40R18
K04)
225/40R18
K04)
235/35R18
K04)
245/35R18
K04) K50)
Typ(en): ABE / EG-Genehmigung(en):
JY e4*2007/46*0779*..
JY e6*2018/858*00006*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 103 Suzuki SX4 215/45R18 A01) bis A10)
(ab EG-Genehmigungs- A11) BF3) E45a) K01) K04)
Nr. e4*2007/46*0779*04) 225/45R18
235/40R18

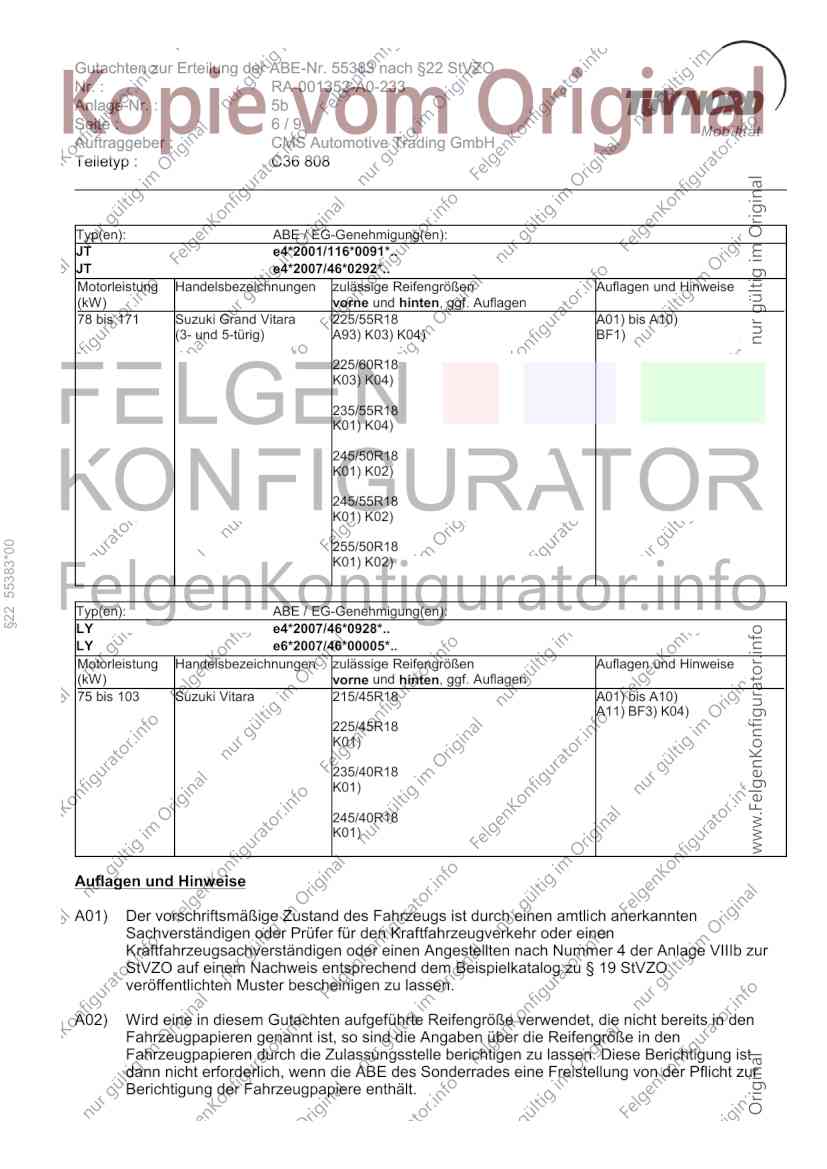

Gutachten zur Erteilung der ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-A0-233
Anlage-Nr. : 5b
Seite : 6/9
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
Typ(en): ABE / EG-Genehmigung(en):
JT e4*2001/116*0091*..
JT e4*2007/46*0292*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
78 bis 171 Suzuki Grand Vitara 225/55R18 A01) bis A10)
(3- und 5-türig) A93) K03) K04) BF1)
225/60R18
K03) K04)
235/55R18
K01) K04)
245/50R18
K01) K02)
245/55R18
K01) K02)
§22 55383*00
255/50R18
K01) K02)
Typ(en): ABE / EG-Genehmigung(en):
LY e4*2007/46*0928*..
LY e6*2007/46*00005*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 103 Suzuki Vitara 215/45R18 A01) bis A10)
A11) BF3) K04)
225/45R18
K01)
235/40R18
K01)
245/40R18
K01)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

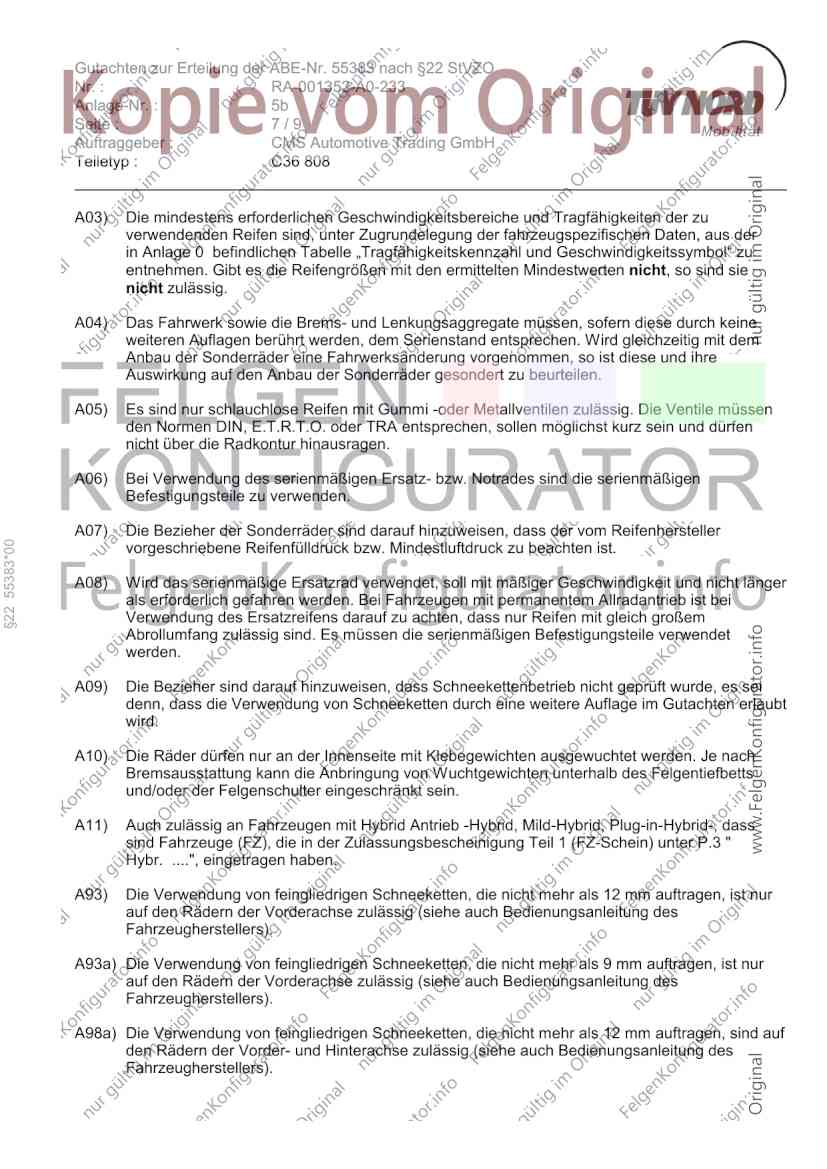

Gutachten zur Erteilung der ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-A0-233
Anlage-Nr. : 5b
Seite : 7/9
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
§22 55383*00
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A98a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, sind auf
den Rädern der Vorder- und Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

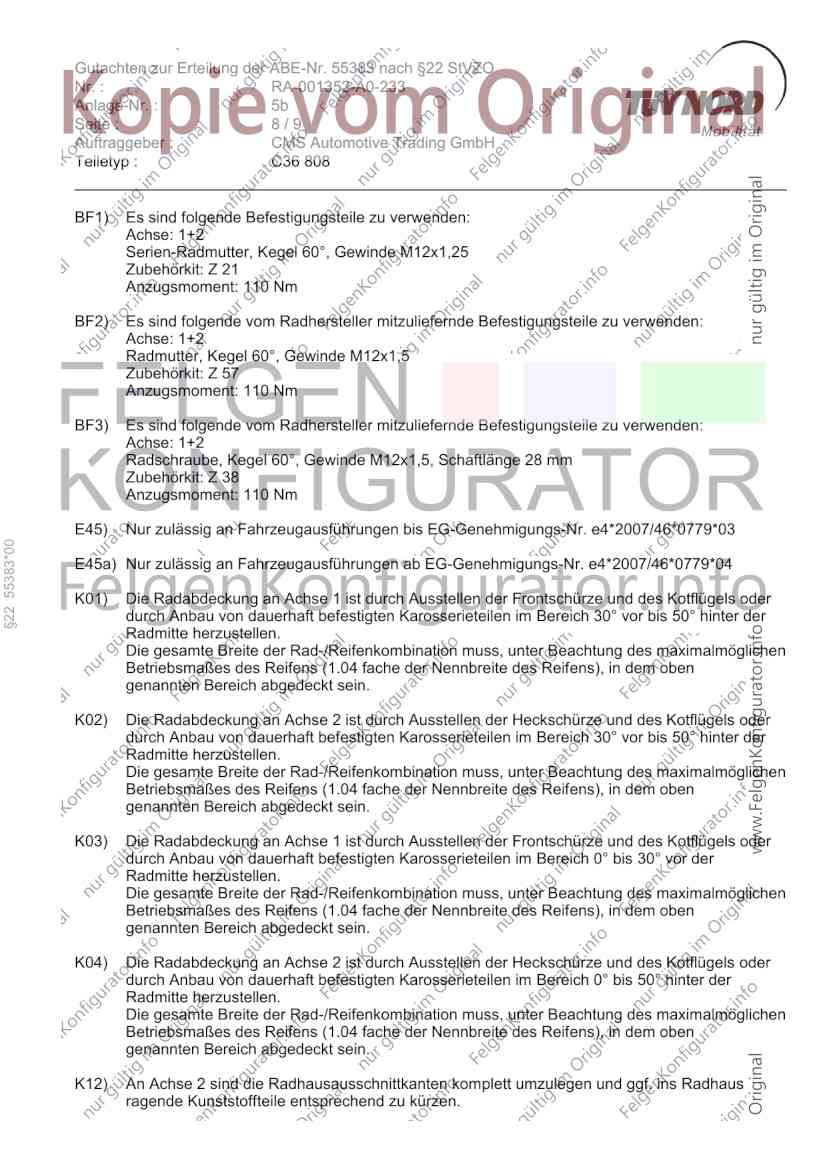

Gutachten zur Erteilung der ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-A0-233
Anlage-Nr. : 5b
Seite : 8/9
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radmutter, Kegel 60°, Gewinde M12x1,25
Zubehörkit: Z 21
Anzugsmoment: 110 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: Z 57
Anzugsmoment: 110 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm
Zubehörkit: Z 38
Anzugsmoment: 110 Nm
E45) Nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr. e4*2007/46*0779*03
§22 55383*00
E45a) Nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr. e4*2007/46*0779*04
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.

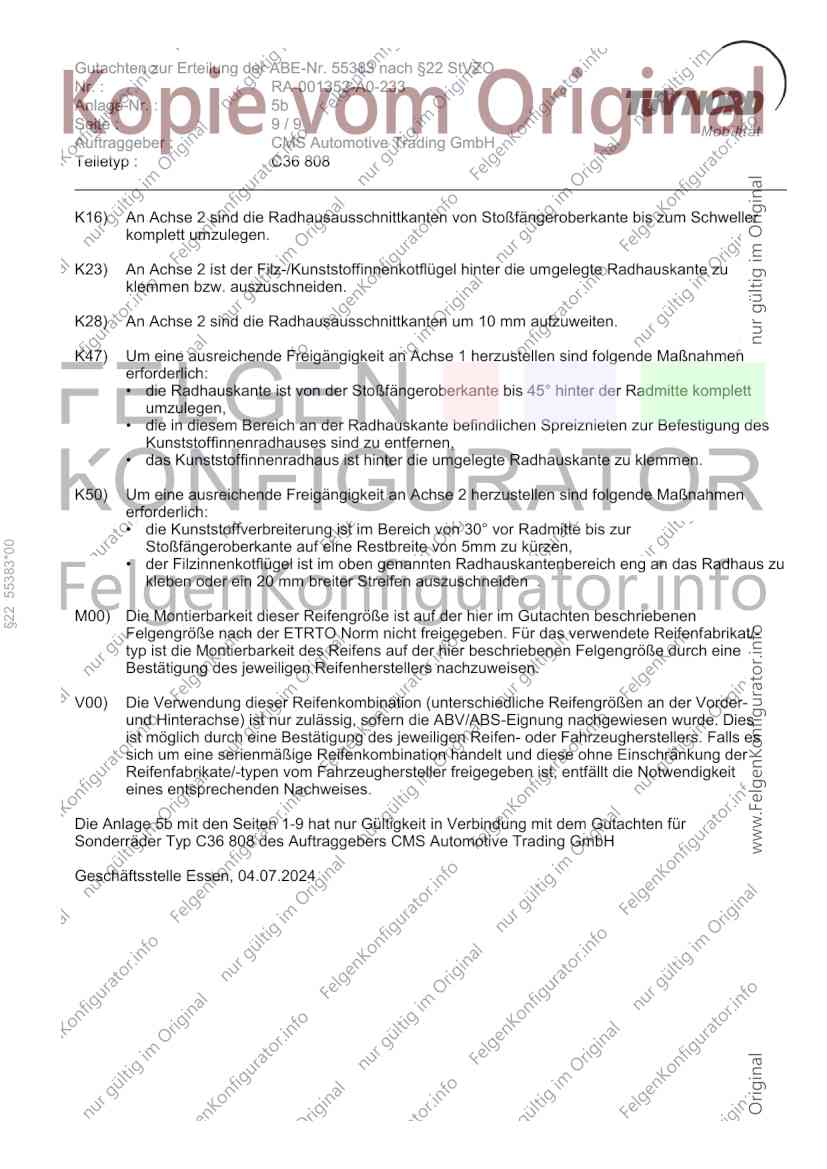

Gutachten zur Erteilung der ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-A0-233
Anlage-Nr. : 5b
Seite : 9/9
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum Schweller
komplett umzulegen.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K47) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
• die Radhauskante ist von der Stoßfängeroberkante bis 45° hinter der Radmitte komplett
umzulegen,
• die in diesem Bereich an der Radhauskante befindlichen Spreiznieten zur Befestigung des
Kunststoffinnenradhauses sind zu entfernen,
• das Kunststoffinnenradhaus ist hinter die umgelegte Radhauskante zu klemmen.
K50) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die Kunststoffverbreiterung ist im Bereich von 30° vor Radmitte bis zur
§22 55383*00
Stoßfängeroberkante auf eine Restbreite von 5mm zu kürzen,
• der Filzinnenkotflügel ist im oben genannten Radhauskantenbereich eng an das Radhaus zu
kleben oder ein 20 mm breiter Streifen auszuschneiden .
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-
typ ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage 5b mit den Seiten 1-9 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ C36 808 des Auftraggebers CMS Automotive Trading GmbH
Geschäftsstelle Essen, 04.07.2024
