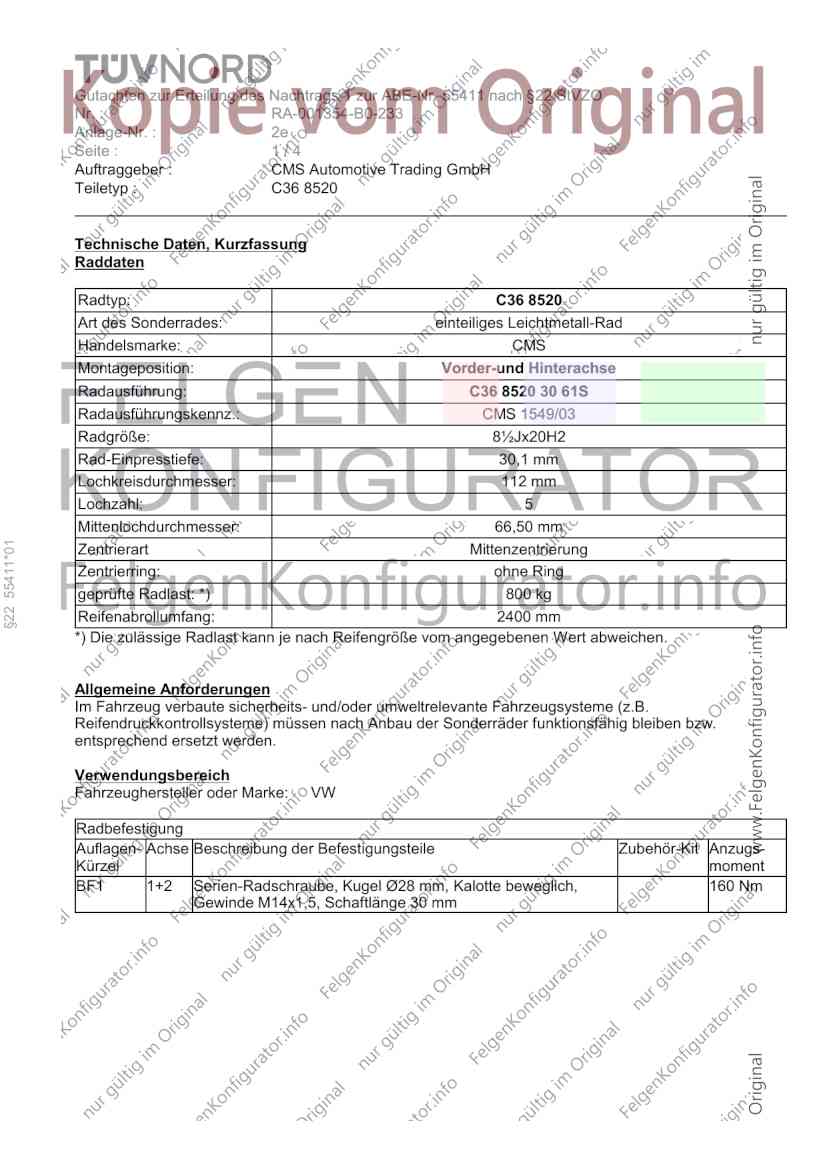

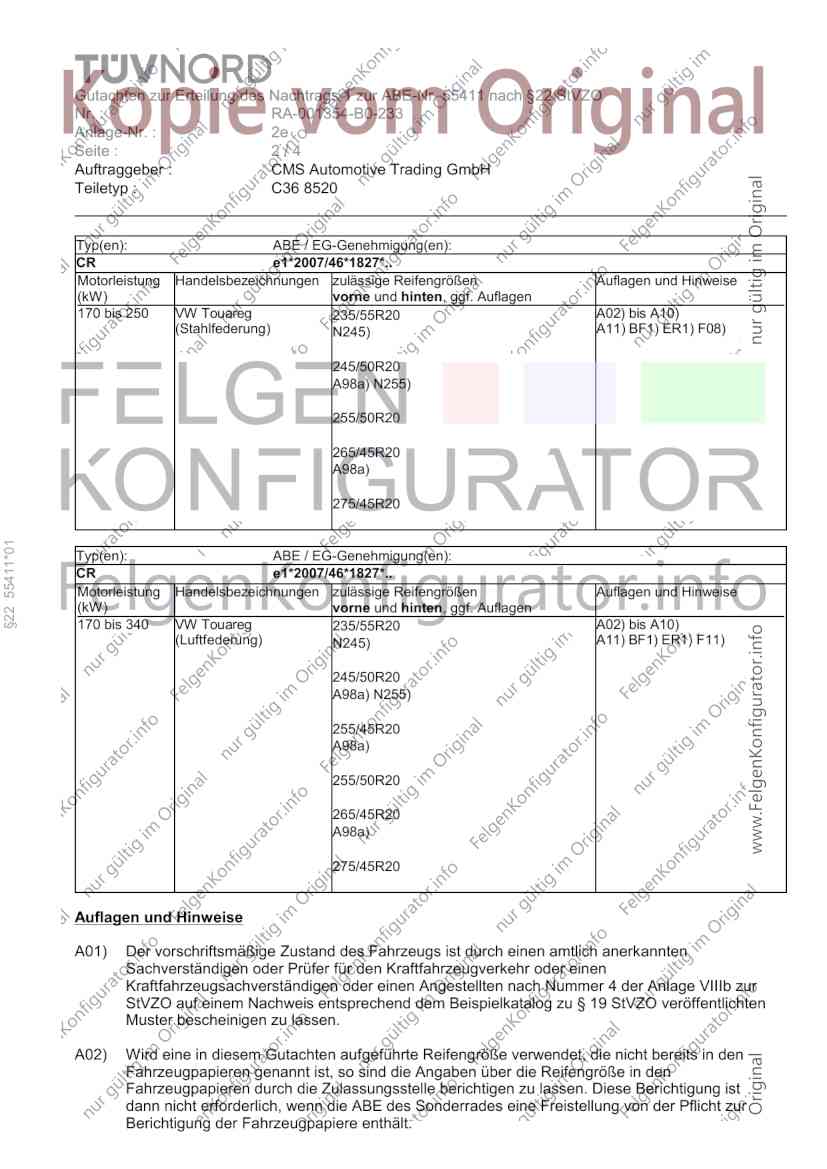

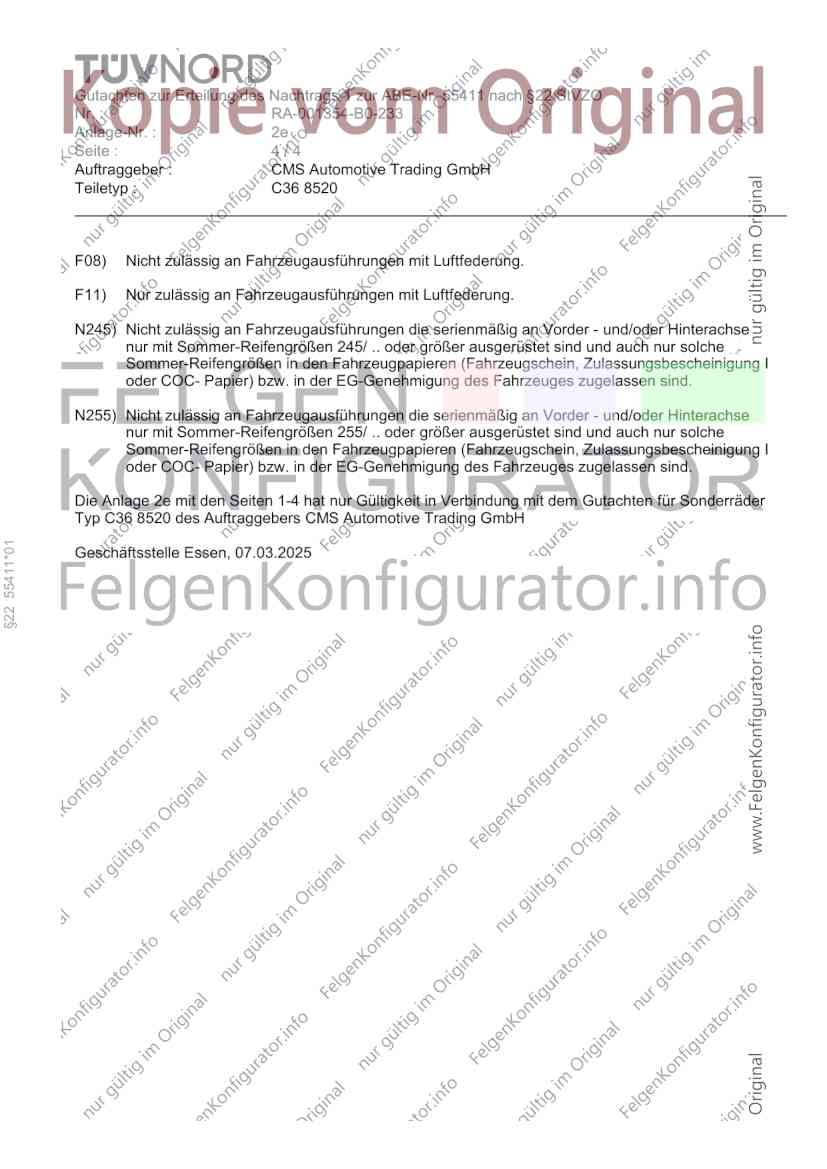

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55411 nach §22 StVZO
Nr. : RA-001354-B0-233
Anlage-Nr. : 2e
Seite : 1/4
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 8520
Technische Daten, Kurzfassung
Raddaten
Radtyp: C36 8520
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: CMS
Montageposition: Vorder-und Hinterachse
Radausführung: C36 8520 30 61S
Radausführungskennz.: CMS 1549/03
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 30,1 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,50 mm
§22 55411*01
Zentrierart Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 800 kg
Reifenabrollumfang: 2400 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: VW
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, 160 Nm
Gewinde M14x1,5, Schaftlänge 30 mm
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55411 nach §22 StVZO
Nr. : RA-001354-B0-233
Anlage-Nr. : 2e
Seite : 2/4
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 8520
Typ(en): ABE / EG-Genehmigung(en):
CR e1*2007/46*1827*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
170 bis 250 VW Touareg 235/55R20 A02) bis A10)
(Stahlfederung) N245) A11) BF1) ER1) F08)
245/50R20
A98a) N255)
255/50R20
265/45R20
A98a)
275/45R20
§22 55411*01
Typ(en): ABE / EG-Genehmigung(en):
CR e1*2007/46*1827*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
170 bis 340 VW Touareg 235/55R20 A02) bis A10)
(Luftfederung) N245) A11) BF1) ER1) F11)
245/50R20
A98a) N255)
255/45R20
A98a)
255/50R20
265/45R20
A98a)
275/45R20
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55411 nach §22 StVZO
Nr. : RA-001354-B0-233
Anlage-Nr. : 2e
Seite : 3/4
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 8520

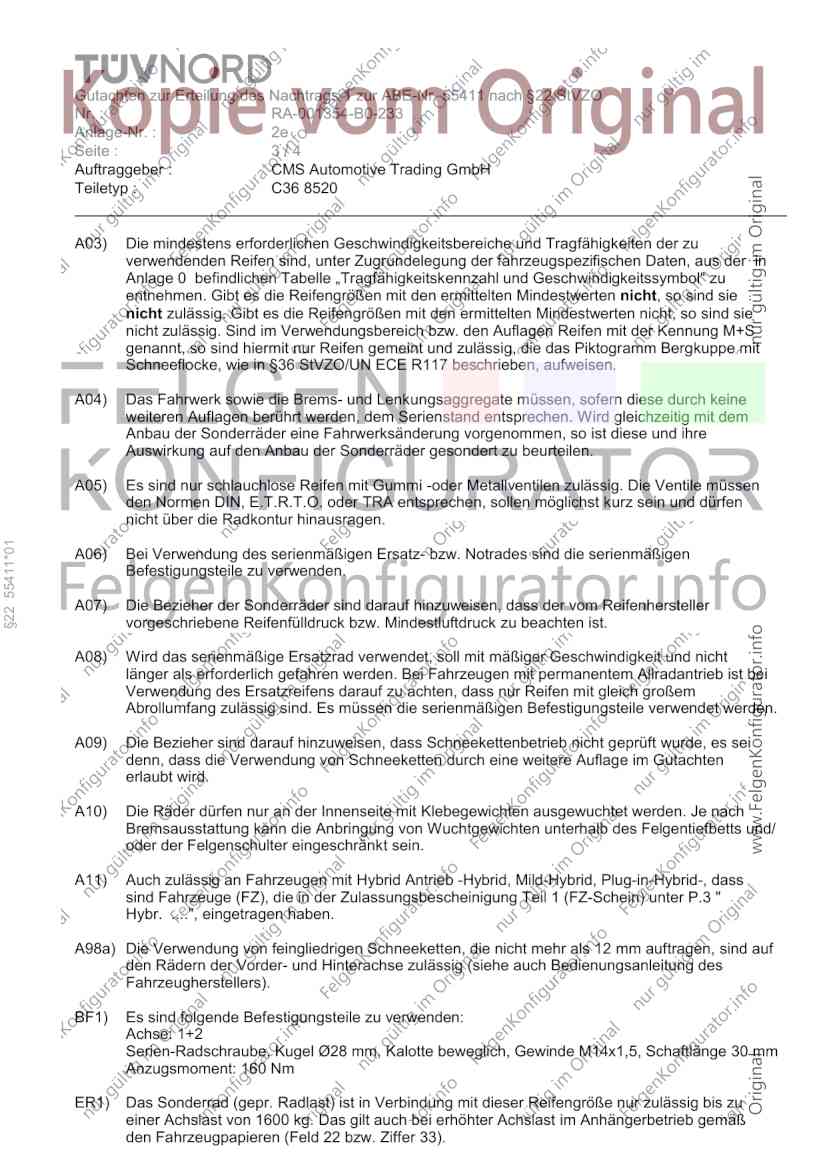

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig. Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S
genannt, so sind hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit
Schneeflocke, wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
§22 55411*01
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten
erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A98a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, sind auf
den Rädern der Vorder- und Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 30 mm
Anzugsmoment: 160 Nm
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1600 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß
den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55411 nach §22 StVZO
Nr. : RA-001354-B0-233
Anlage-Nr. : 2e
Seite : 4/4
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 8520
F08) Nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F11) Nur zulässig an Fahrzeugausführungen mit Luftfederung.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage 2e mit den Seiten 1-4 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ C36 8520 des Auftraggebers CMS Automotive Trading GmbH
§22 55411*01
Geschäftsstelle Essen, 07.03.2025
