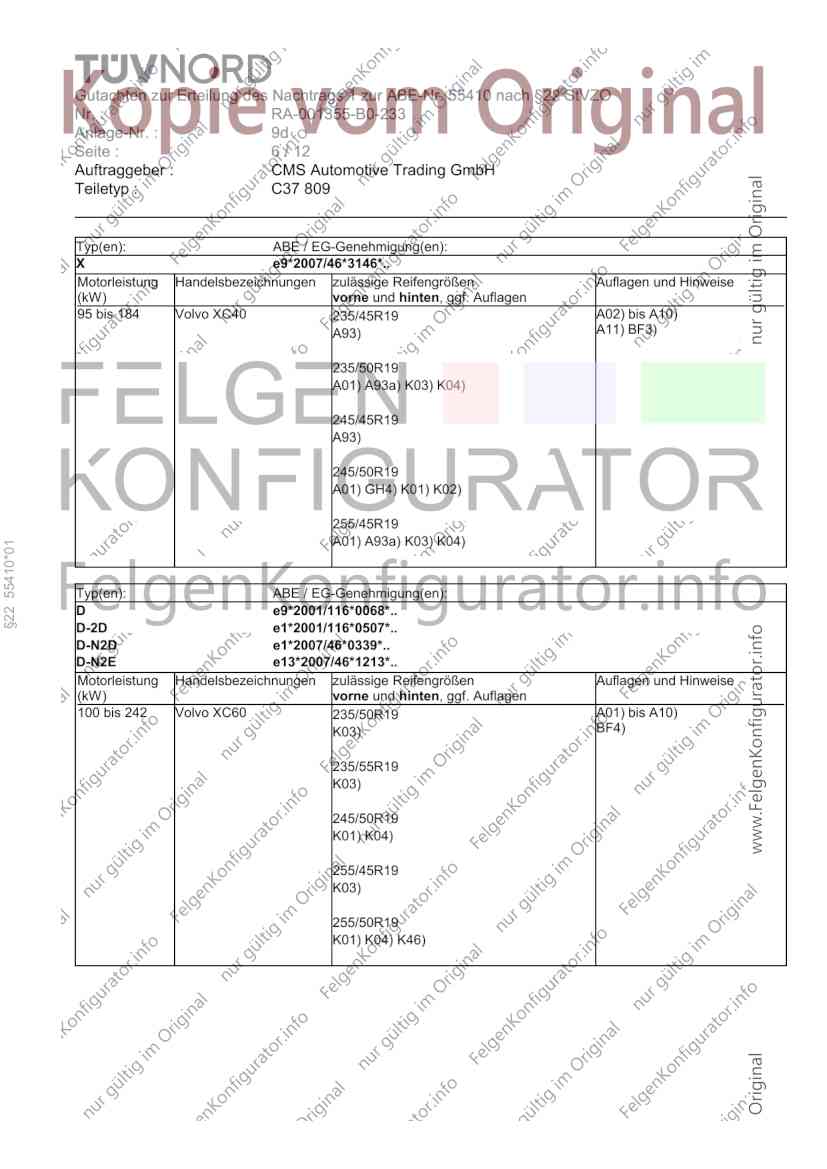

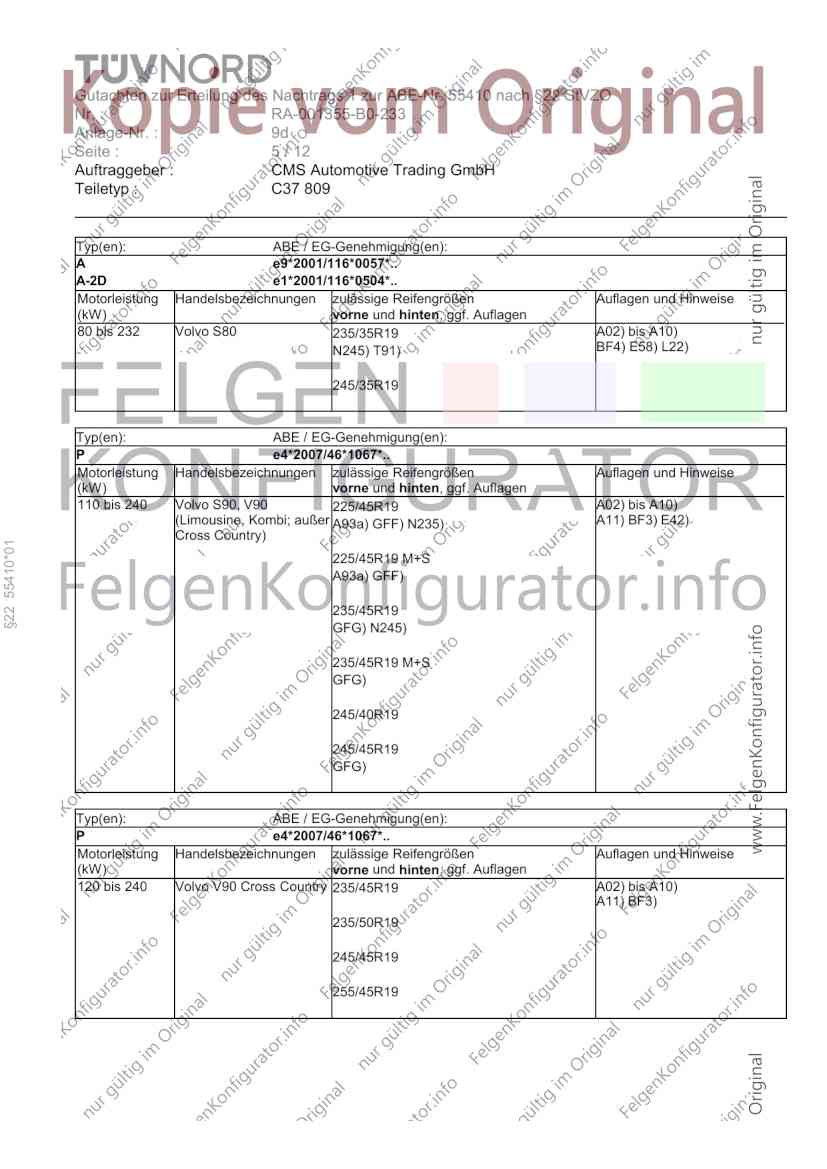

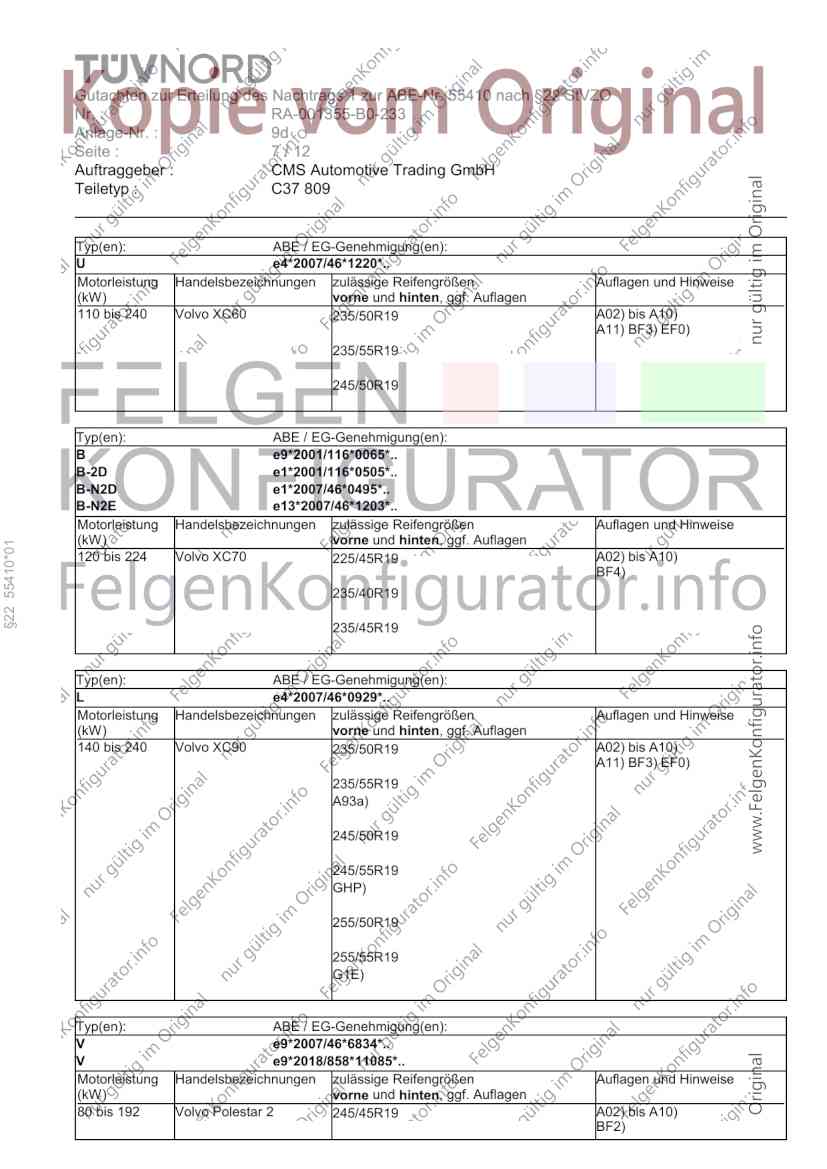

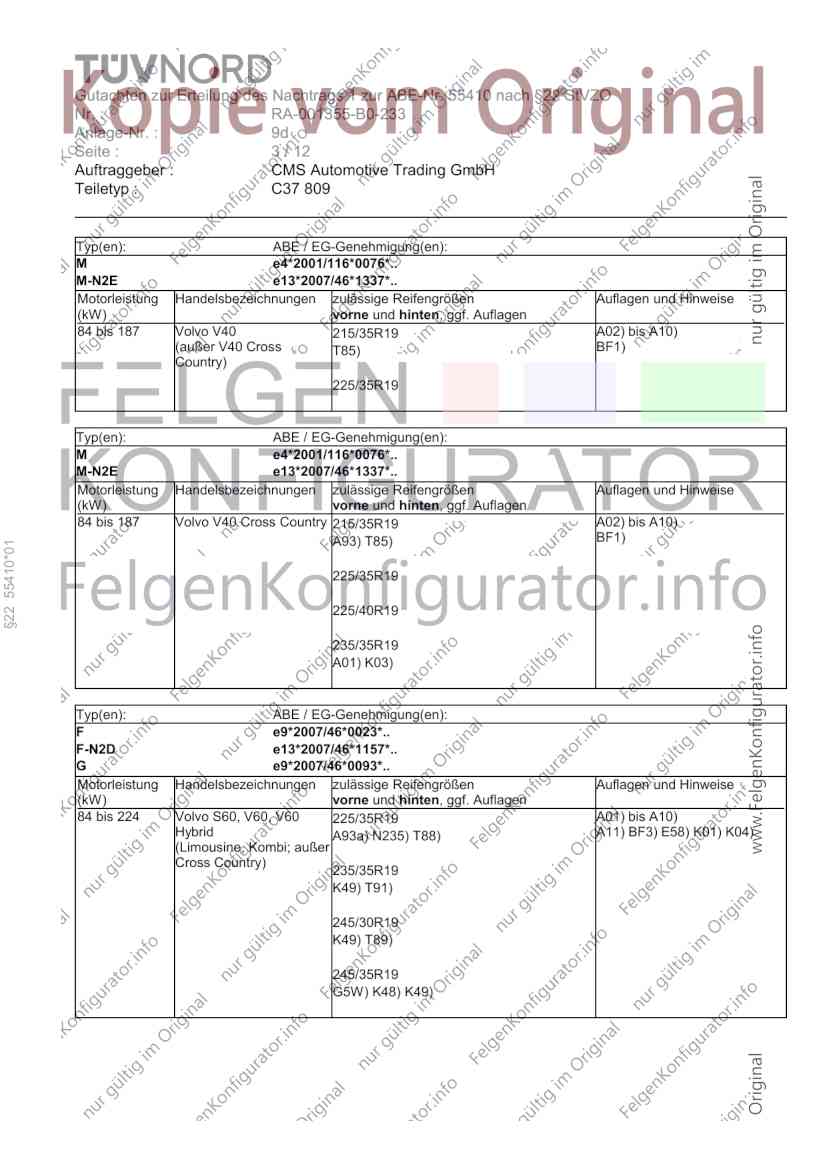

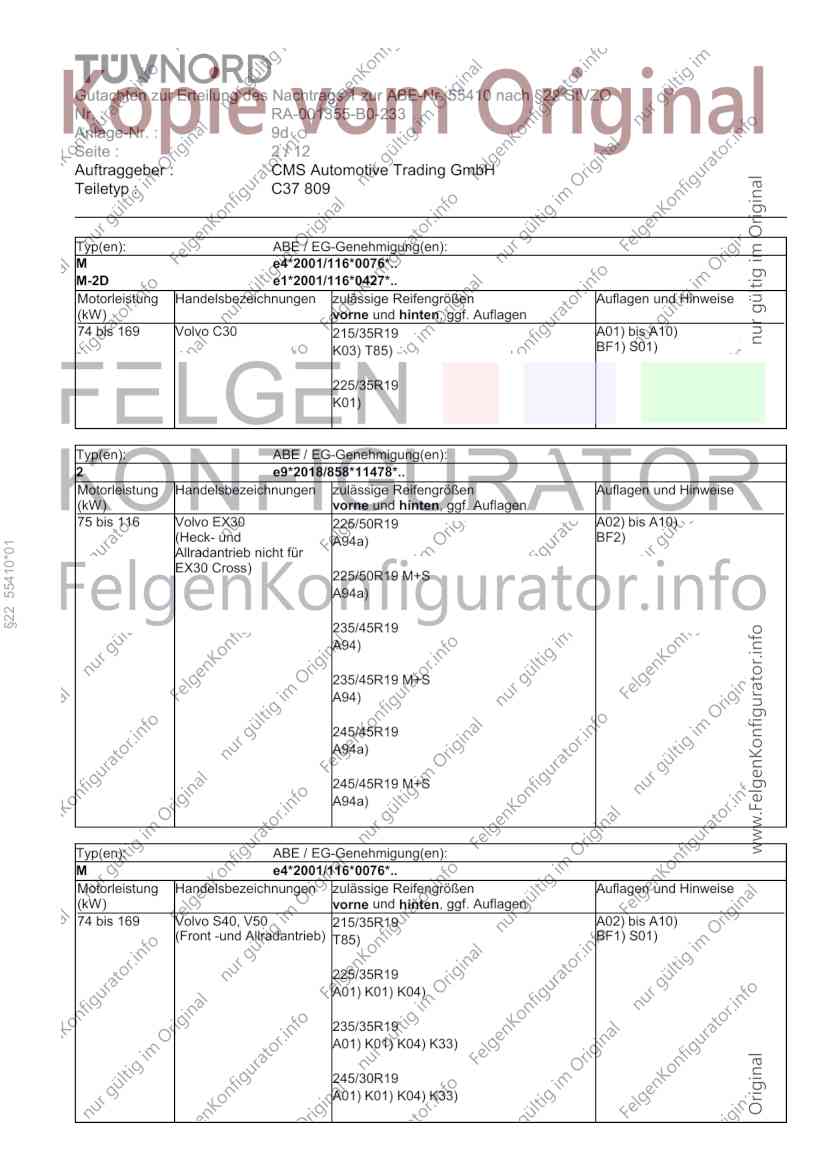

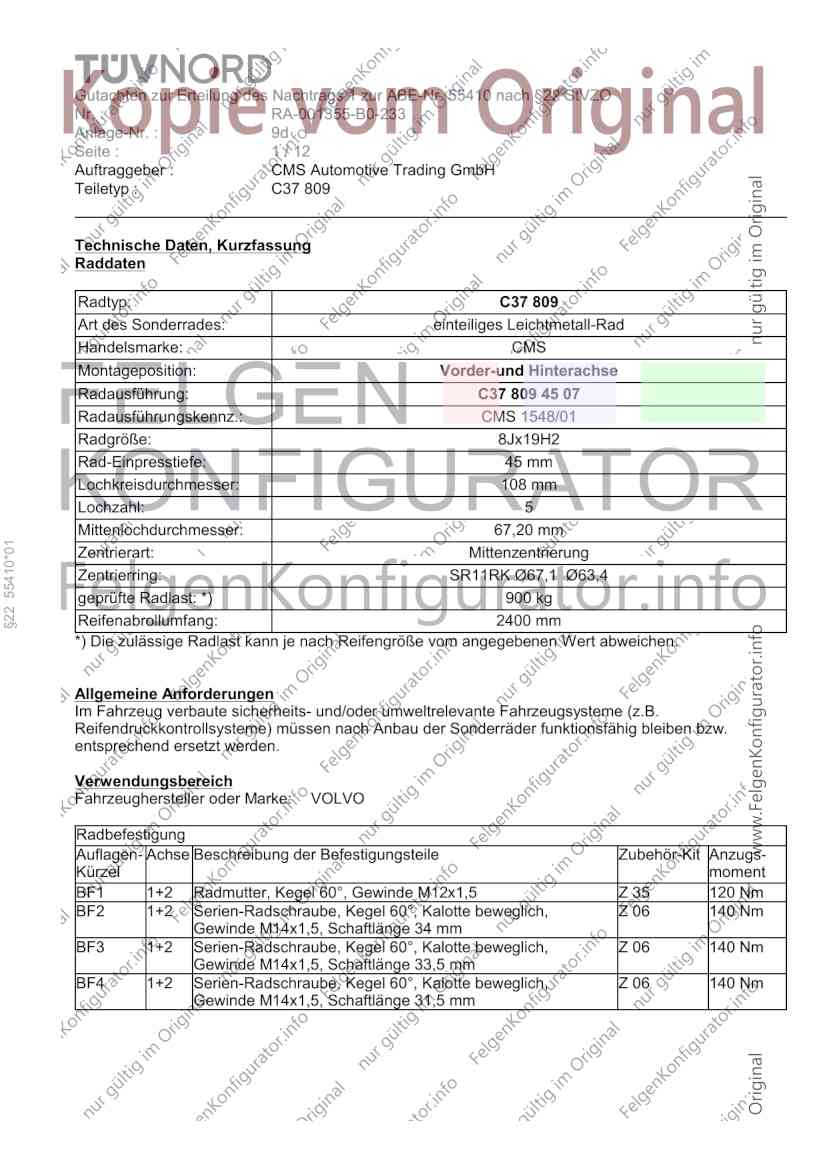

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55410 nach §22 StVZO
Nr. : RA-001355-B0-233
Anlage-Nr. : 9d
Seite : 1 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 809
Technische Daten, Kurzfassung
Raddaten
Radtyp: C37 809
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: CMS
Montageposition: Vorder-und Hinterachse
Radausführung: C37 809 45 07
Radausführungskennz.: CMS 1548/01
Radgröße: 8Jx19H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 67,20 mm
§22 55410*01
Zentrierart: Mittenzentrierung
Zentrierring: SR11RK Ø67,1 Ø63,4
geprüfte Radlast: *) 900 kg
Reifenabrollumfang: 2400 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: VOLVO
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 Z 35 120 Nm
BF2 1+2 Serien-Radschraube, Kegel 60°, Kalotte beweglich, Z 06 140 Nm
Gewinde M14x1,5, Schaftlänge 34 mm
BF3 1+2 Serien-Radschraube, Kegel 60°, Kalotte beweglich, Z 06 140 Nm
Gewinde M14x1,5, Schaftlänge 33,5 mm
BF4 1+2 Serien-Radschraube, Kegel 60°, Kalotte beweglich, Z 06 140 Nm
Gewinde M14x1,5, Schaftlänge 31,5 mm
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55410 nach §22 StVZO
Nr. : RA-001355-B0-233
Anlage-Nr. : 9d
Seite : 2 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 809
Typ(en): ABE / EG-Genehmigung(en):
M e4*2001/116*0076*..
M-2D e1*2001/116*0427*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 169 Volvo C30 215/35R19 A01) bis A10)
K03) T85) BF1) S01)
225/35R19
K01)
Typ(en): ABE / EG-Genehmigung(en):
2 e9*2018/858*11478*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 116 Volvo EX30 225/50R19 A02) bis A10)
(Heck- und A94a) BF2)
§22 55410*01
Allradantrieb nicht für
EX30 Cross)
225/50R19 M+S
A94a)
235/45R19
A94)
235/45R19 M+S
A94)
245/45R19
A94a)
245/45R19 M+S
A94a)
Typ(en): ABE / EG-Genehmigung(en):
M e4*2001/116*0076*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 169 Volvo S40, V50 215/35R19 A02) bis A10)
(Front -und Allradantrieb) T85) BF1) S01)
225/35R19
A01) K01) K04)
235/35R19
A01) K01) K04) K33)
245/30R19
A01) K01) K04) K33)
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55410 nach §22 StVZO
Nr. : RA-001355-B0-233
Anlage-Nr. : 9d
Seite : 3 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 809
Typ(en): ABE / EG-Genehmigung(en):
M e4*2001/116*0076*..
M-N2E e13*2007/46*1337*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
84 bis 187 Volvo V40 215/35R19 A02) bis A10)
(außer V40 Cross T85) BF1)
Country)
225/35R19
Typ(en): ABE / EG-Genehmigung(en):
M e4*2001/116*0076*..
M-N2E e13*2007/46*1337*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
84 bis 187 Volvo V40 Cross Country 215/35R19 A02) bis A10)
A93) T85) BF1)
§22 55410*01
225/35R19
225/40R19
235/35R19
A01) K03)
Typ(en): ABE / EG-Genehmigung(en):
F e9*2007/46*0023*..
F-N2D e13*2007/46*1157*..
G e9*2007/46*0093*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
84 bis 224 Volvo S60, V60, V60 225/35R19 A01) bis A10)
Hybrid A93a) N235) T88) A11) BF3) E58) K01) K04)
(Limousine, Kombi; außer
Cross Country)
235/35R19
K49) T91)
245/30R19
K49) T89)
245/35R19
G5W) K48) K49)
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55410 nach §22 StVZO
Nr. : RA-001355-B0-233
Anlage-Nr. : 9d

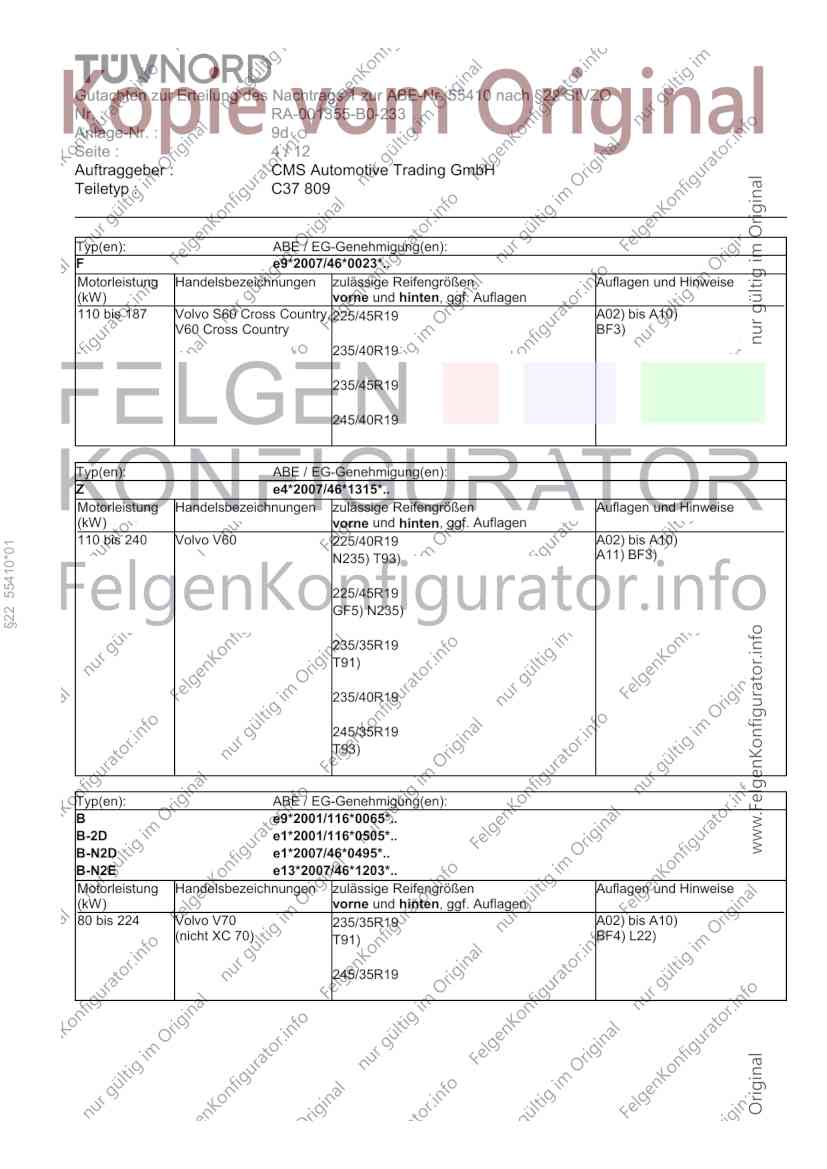

Seite : 4 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 809
Typ(en): ABE / EG-Genehmigung(en):
F e9*2007/46*0023*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 187 Volvo S60 Cross Country, 225/45R19 A02) bis A10)
V60 Cross Country BF3)
235/40R19
235/45R19
245/40R19
Typ(en): ABE / EG-Genehmigung(en):
Z e4*2007/46*1315*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 240 Volvo V60 225/40R19 A02) bis A10)
§22 55410*01
N235) T93) A11) BF3)
225/45R19
GF5) N235)
235/35R19
T91)
235/40R19
245/35R19
T93)
Typ(en): ABE / EG-Genehmigung(en):
B e9*2001/116*0065*..
B-2D e1*2001/116*0505*..
B-N2D e1*2007/46*0495*..
B-N2E e13*2007/46*1203*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 224 Volvo V70 235/35R19 A02) bis A10)
(nicht XC 70) T91) BF4) L22)
245/35R19
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55410 nach §22 StVZO
Nr. : RA-001355-B0-233
Anlage-Nr. : 9d
Seite : 5 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 809
Typ(en): ABE / EG-Genehmigung(en):
A e9*2001/116*0057*..
A-2D e1*2001/116*0504*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 232 Volvo S80 235/35R19 A02) bis A10)
N245) T91) BF4) E58) L22)
245/35R19
Typ(en): ABE / EG-Genehmigung(en):
P e4*2007/46*1067*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 240 Volvo S90, V90 225/45R19 A02) bis A10)
(Limousine, Kombi; außer A93a) GFF) N235) A11) BF3) E42)
Cross Country)
§22 55410*01
225/45R19 M+S
A93a) GFF)
235/45R19
GFG) N245)
235/45R19 M+S
GFG)
245/40R19
245/45R19
GFG)
Typ(en): ABE / EG-Genehmigung(en):
P e4*2007/46*1067*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 240 Volvo V90 Cross Country 235/45R19 A02) bis A10)
A11) BF3)
235/50R19
245/45R19
255/45R19
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55410 nach §22 StVZO
Nr. : RA-001355-B0-233
Anlage-Nr. : 9d
Seite : 6 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 809
Typ(en): ABE / EG-Genehmigung(en):
X e9*2007/46*3146*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
95 bis 184 Volvo XC40 235/45R19 A02) bis A10)
A93) A11) BF3)
235/50R19
A01) A93a) K03) K04)
245/45R19
A93)
245/50R19
A01) GH4) K01) K02)
255/45R19
A01) A93a) K03) K04)
§22 55410*01
Typ(en): ABE / EG-Genehmigung(en):
D e9*2001/116*0068*..
D-2D e1*2001/116*0507*..
D-N2D e1*2007/46*0339*..
D-N2E e13*2007/46*1213*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 242 Volvo XC60 235/50R19 A01) bis A10)
K03) BF4)
235/55R19
K03)
245/50R19
K01) K04)
255/45R19
K03)
255/50R19
K01) K04) K46)
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55410 nach §22 StVZO
Nr. : RA-001355-B0-233
Anlage-Nr. : 9d
Seite : 7 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 809
Typ(en): ABE / EG-Genehmigung(en):
U e4*2007/46*1220*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 240 Volvo XC60 235/50R19 A02) bis A10)
A11) BF3) EF0)
235/55R19
245/50R19
Typ(en): ABE / EG-Genehmigung(en):
B e9*2001/116*0065*..
B-2D e1*2001/116*0505*..
B-N2D e1*2007/46*0495*..
B-N2E e13*2007/46*1203*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
§22 55410*01
120 bis 224 Volvo XC70 225/45R19 A02) bis A10)
BF4)
235/40R19
235/45R19
Typ(en): ABE / EG-Genehmigung(en):
L e4*2007/46*0929*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 240 Volvo XC90 235/50R19 A02) bis A10)
A11) BF3) EF0)
235/55R19
A93a)
245/50R19
245/55R19
GHP)
255/50R19
255/55R19
G1E)
Typ(en): ABE / EG-Genehmigung(en):
V e9*2007/46*6834*..
V e9*2018/858*11085*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 192 Volvo Polestar 2 245/45R19 A02) bis A10)
BF2)

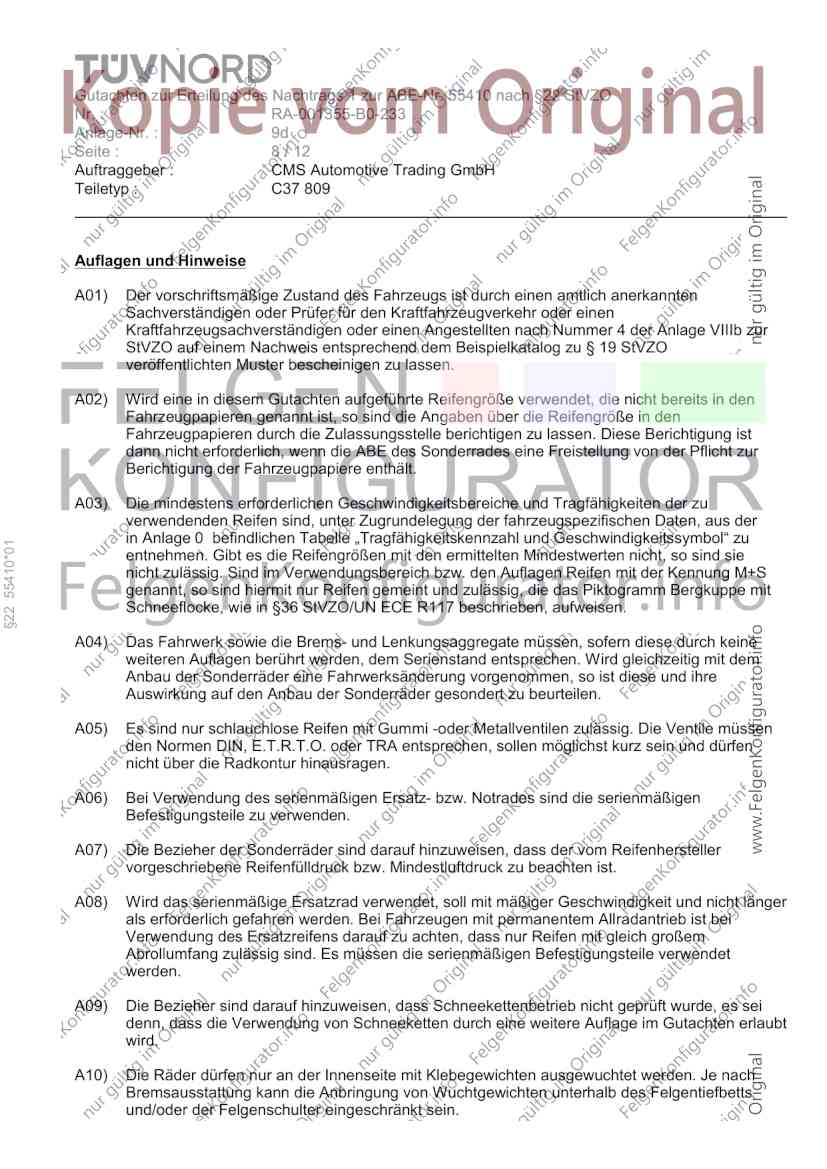

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55410 nach §22 StVZO
Nr. : RA-001355-B0-233
Anlage-Nr. : 9d
Seite : 8 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 809
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
§22 55410*01
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig. Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S
genannt, so sind hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit
Schneeflocke, wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55410 nach §22 StVZO
Nr. : RA-001355-B0-233
Anlage-Nr. : 9d

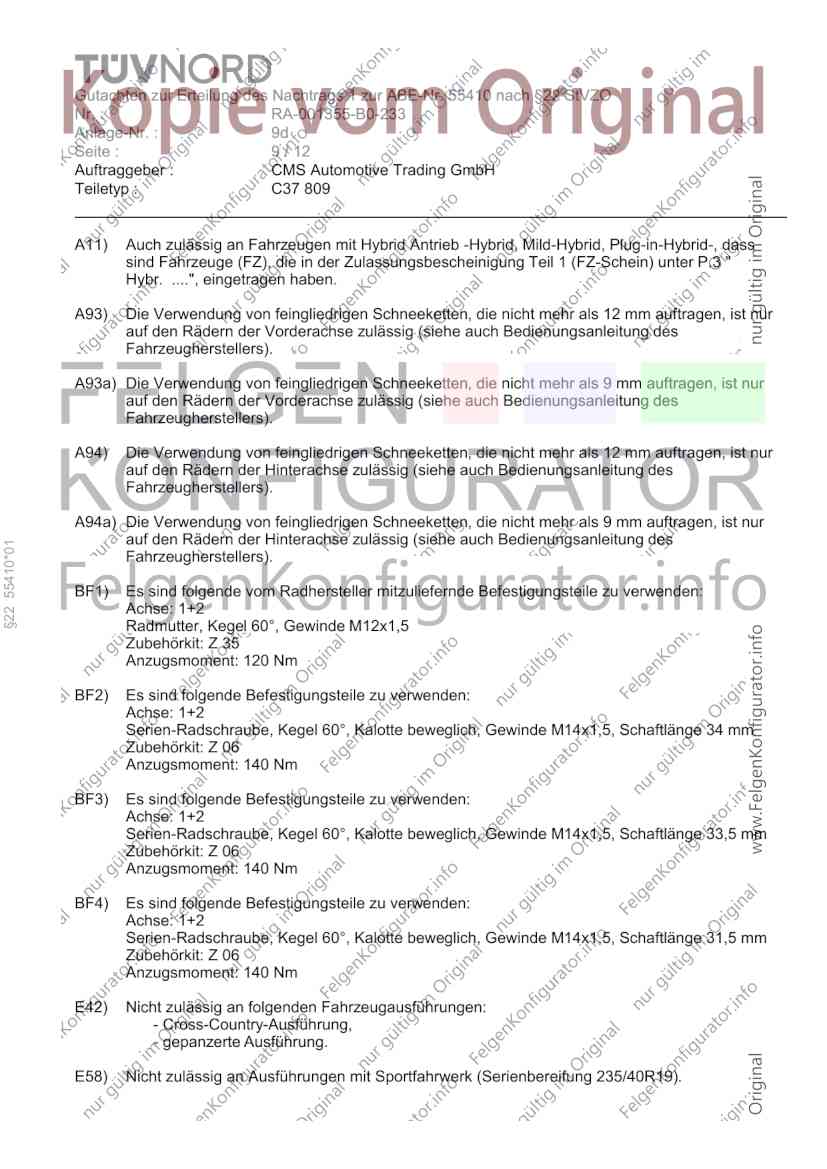

Seite : 9 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 809
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
§22 55410*01
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: Z 35
Anzugsmoment: 120 Nm
BF2) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kegel 60°, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 34 mm
Zubehörkit: Z 06
Anzugsmoment: 140 Nm
BF3) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kegel 60°, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 33,5 mm
Zubehörkit: Z 06
Anzugsmoment: 140 Nm
BF4) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kegel 60°, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 31,5 mm
Zubehörkit: Z 06
Anzugsmoment: 140 Nm
E42) Nicht zulässig an folgenden Fahrzeugausführungen:
- Cross-Country-Ausführung,
- gepanzerte Ausführung.
E58) Nicht zulässig an Ausführungen mit Sportfahrwerk (Serienbereifung 235/40R19).
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55410 nach §22 StVZO
Nr. : RA-001355-B0-233
Anlage-Nr. : 9d

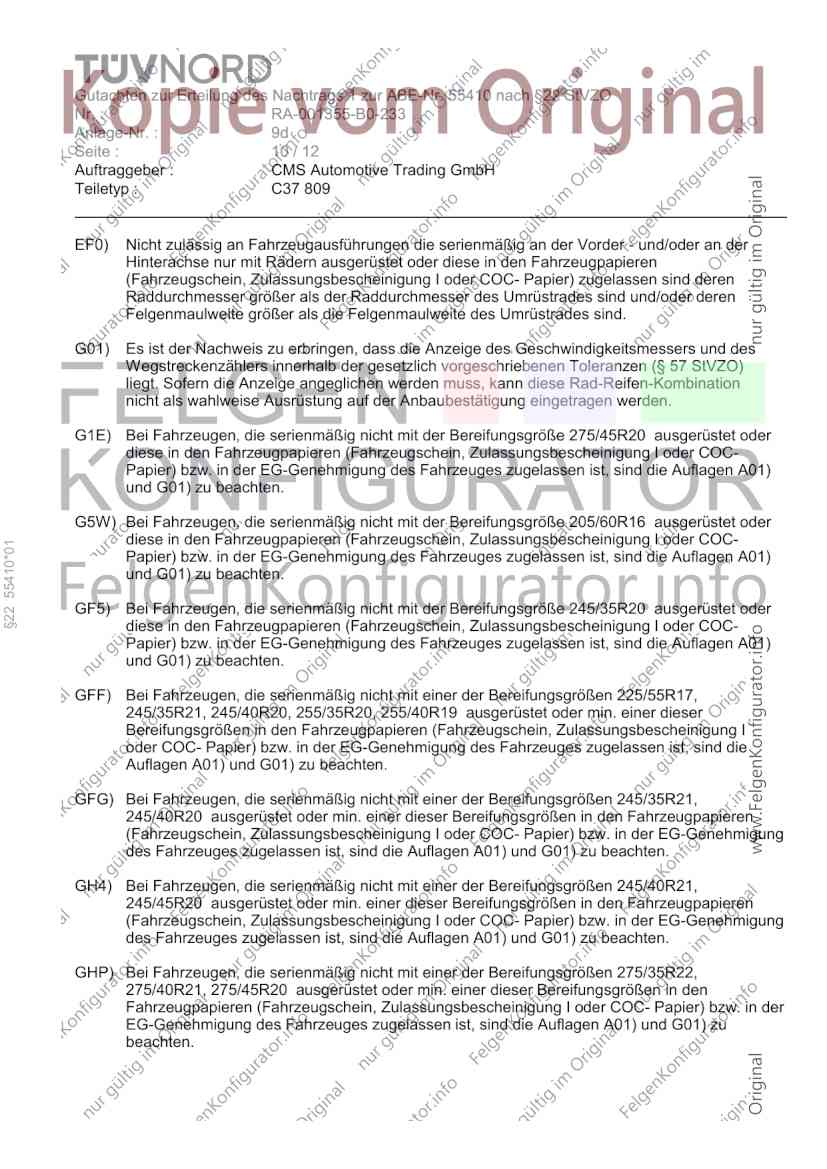

Seite : 10 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 809
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren
Raddurchmesser größer als der Raddurchmesser des Umrüstrades sind und/oder deren
Felgenmaulweite größer als die Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G1E) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 275/45R20 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G5W) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 205/60R16 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
§22 55410*01
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GF5) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 245/35R20 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GFF) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17,
245/35R21, 245/40R20, 255/35R20, 255/40R19 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
GFG) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 245/35R21,
245/40R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GH4) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 245/40R21,
245/45R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GHP) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 275/35R22,
275/40R21, 275/45R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55410 nach §22 StVZO
Nr. : RA-001355-B0-233
Anlage-Nr. : 9d

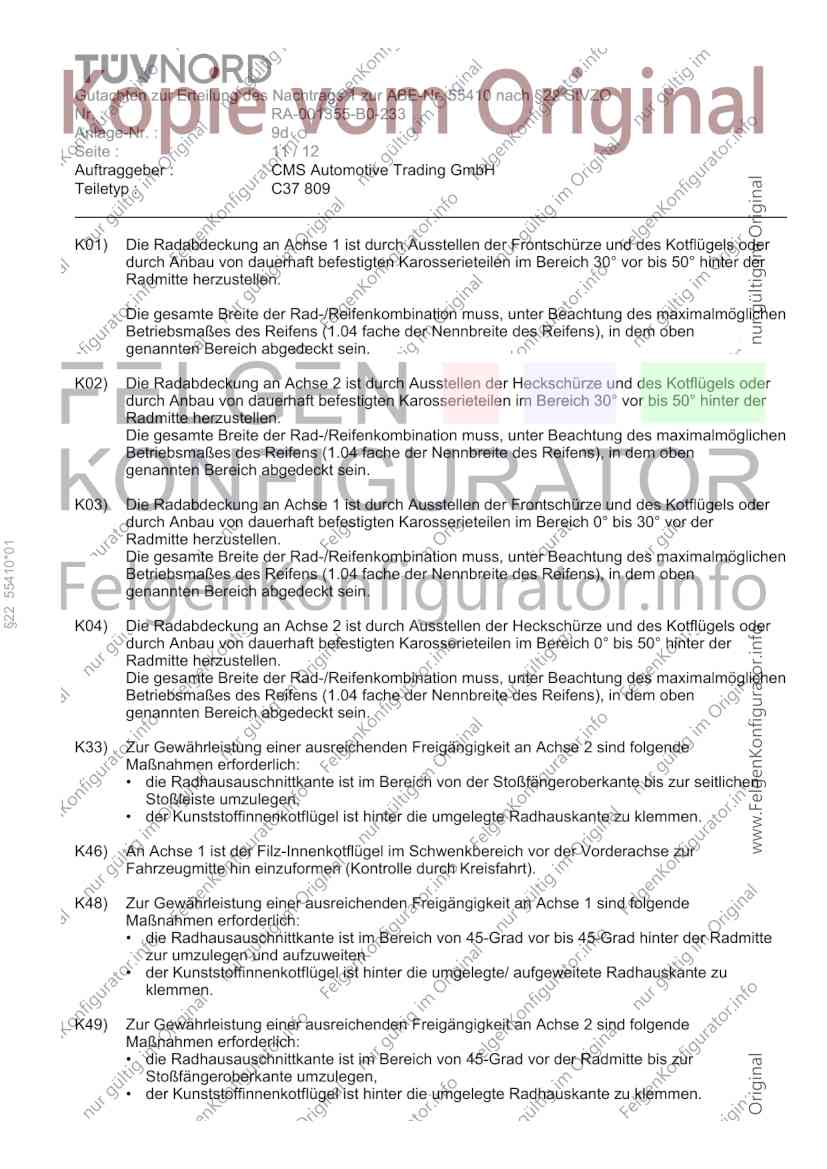

Seite : 11 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 809
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
§22 55410*01
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K33) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende
Maßnahmen erforderlich:
• die Radhausauschnittkante ist im Bereich von der Stoßfängeroberkante bis zur seitlichen
Stoßleiste umzulegen,
• der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
K46) An Achse 1 ist der Filz-Innenkotflügel im Schwenkbereich vor der Vorderachse zur
Fahrzeugmitte hin einzuformen (Kontrolle durch Kreisfahrt).
K48) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 1 sind folgende
Maßnahmen erforderlich:
• die Radhausauschnittkante ist im Bereich von 45-Grad vor bis 45-Grad hinter der Radmitte
zur umzulegen und aufzuweiten
• der Kunststoffinnenkotflügel ist hinter die umgelegte/ aufgeweitete Radhauskante zu
klemmen.
K49) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende
Maßnahmen erforderlich:
• die Radhausauschnittkante ist im Bereich von 45-Grad vor der Radmitte bis zur
Stoßfängeroberkante umzulegen,
• der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55410 nach §22 StVZO
Nr. : RA-001355-B0-233
Anlage-Nr. : 9d

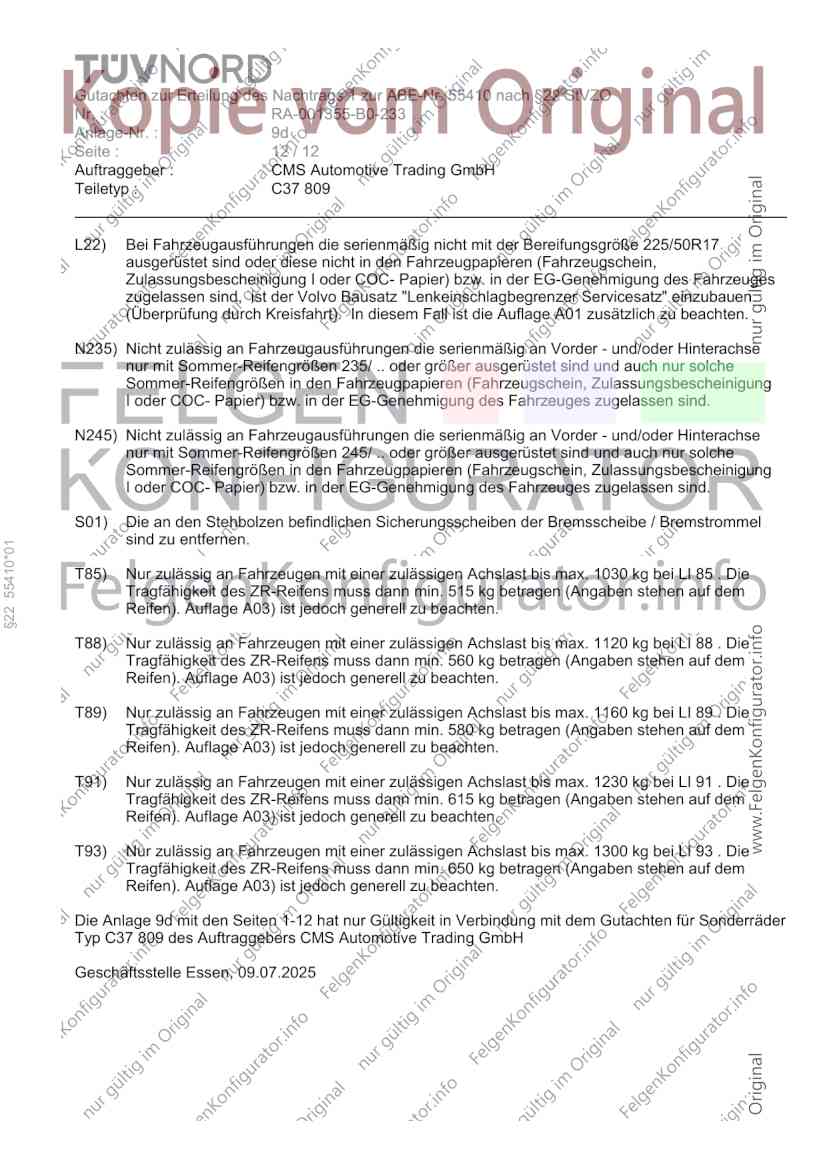

Seite : 12 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 809
L22) Bei Fahrzeugausführungen die serienmäßig nicht mit der Bereifungsgröße 225/50R17
ausgerüstet sind oder diese nicht in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen sind, ist der Volvo Bausatz "Lenkeinschlagbegrenzer Servicesatz" einzubauen
(Überprüfung durch Kreisfahrt). In diesem Fall ist die Auflage A01 zusätzlich zu beachten.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe / Bremstrommel
sind zu entfernen.
§22 55410*01
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T89) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1160 kg bei LI 89 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 580 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 9d mit den Seiten 1-12 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ C37 809 des Auftraggebers CMS Automotive Trading GmbH
Geschäftsstelle Essen, 09.07.2025
