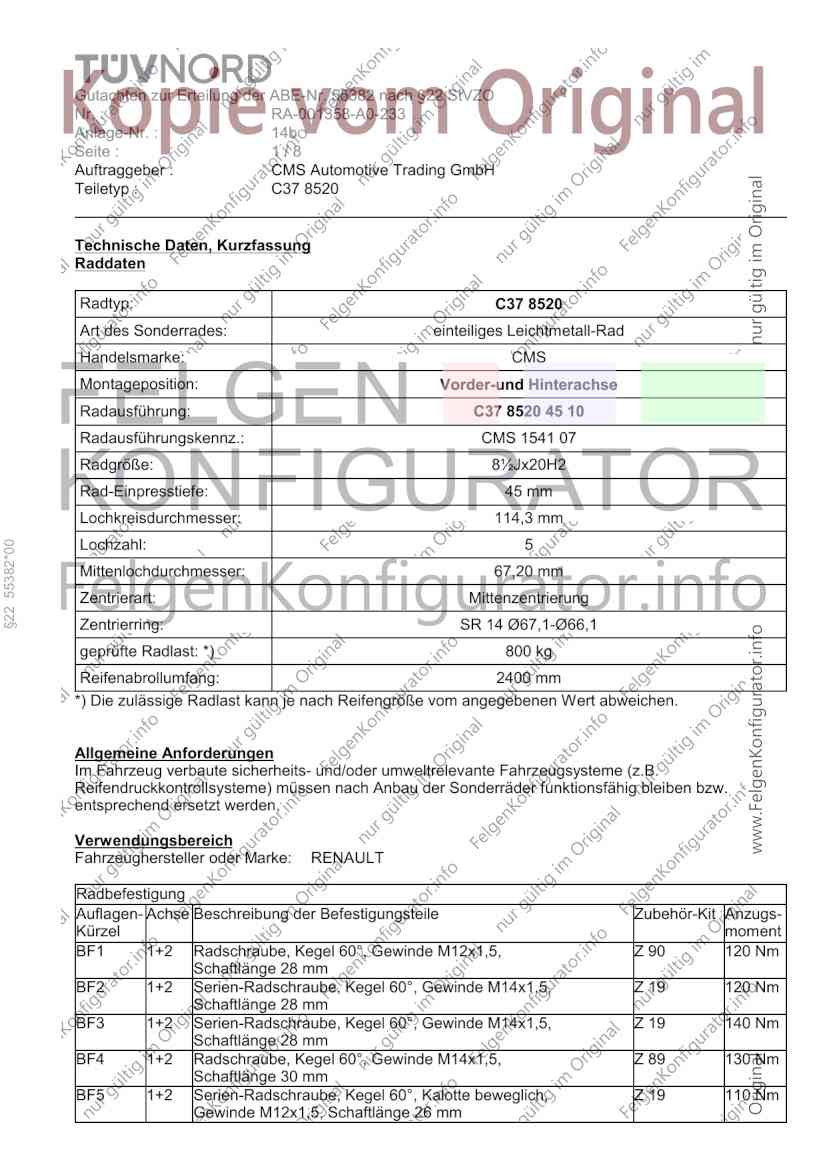

Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 14b
Seite : 1/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
Technische Daten, Kurzfassung
Raddaten
Radtyp: C37 8520
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: CMS
Montageposition: Vorder-und Hinterachse
Radausführung: C37 8520 45 10
Radausführungskennz.: CMS 1541 07
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
§22 55382*00
Mittenlochdurchmesser: 67,20 mm
Zentrierart: Mittenzentrierung
Zentrierring: SR 14 Ø67,1-Ø66,1
geprüfte Radlast: *) 800 kg
Reifenabrollumfang: 2400 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: RENAULT
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M12x1,5, Z 90 120 Nm
Schaftlänge 28 mm
BF2 1+2 Serien-Radschraube, Kegel 60°, Gewinde M14x1,5, Z 19 120 Nm
Schaftlänge 28 mm
BF3 1+2 Serien-Radschraube, Kegel 60°, Gewinde M14x1,5, Z 19 140 Nm
Schaftlänge 28 mm
BF4 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, Z 89 130 Nm
Schaftlänge 30 mm
BF5 1+2 Serien-Radschraube, Kegel 60°, Kalotte beweglich, Z 19 110 Nm
Gewinde M12x1,5, Schaftlänge 26 mm

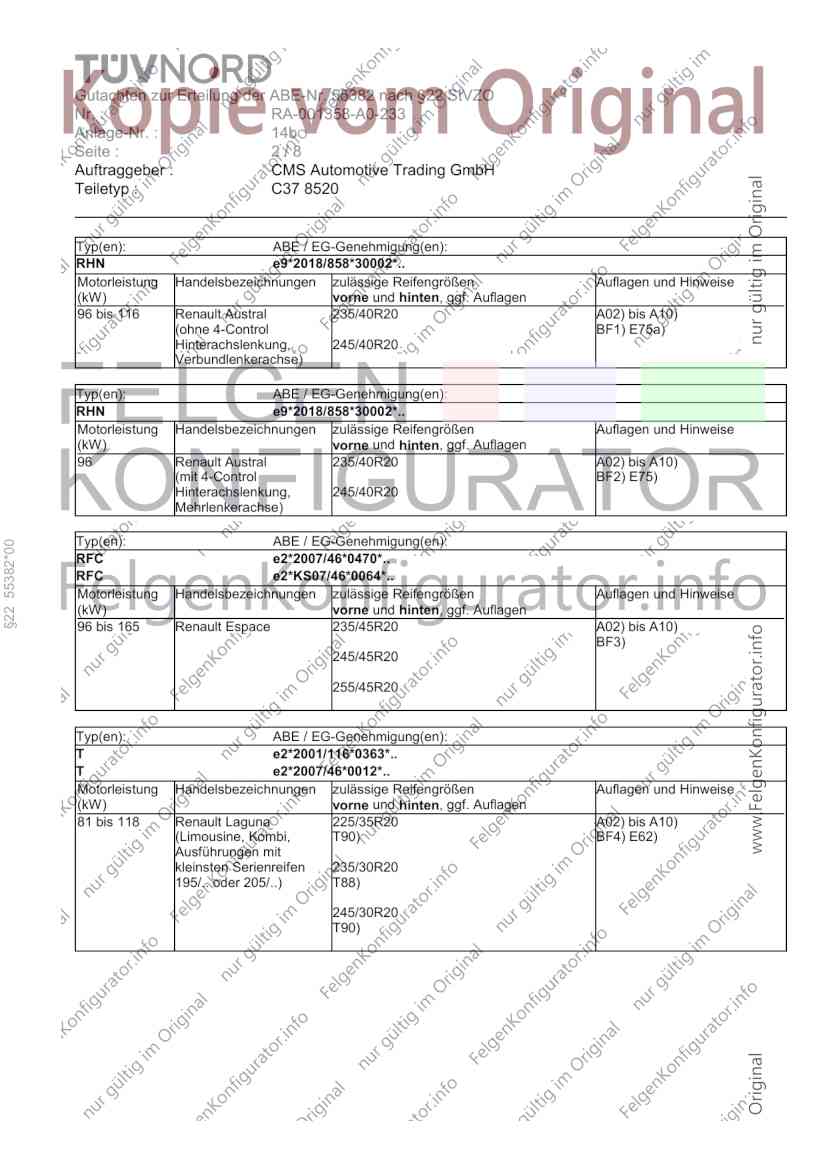

Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 14b
Seite : 2/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
Typ(en): ABE / EG-Genehmigung(en):
RHN e9*2018/858*30002*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 116 Renault Austral 235/40R20 A02) bis A10)
(ohne 4-Control BF1) E75a)
Hinterachslenkung, 245/40R20
Verbundlenkerachse)
Typ(en): ABE / EG-Genehmigung(en):
RHN e9*2018/858*30002*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 Renault Austral 235/40R20 A02) bis A10)
(mit 4-Control BF2) E75)
Hinterachslenkung, 245/40R20
Mehrlenkerachse)
Typ(en): ABE / EG-Genehmigung(en):
§22 55382*00
RFC e2*2007/46*0470*..
RFC e2*KS07/46*0064*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 165 Renault Espace 235/45R20 A02) bis A10)
BF3)
245/45R20
255/45R20
Typ(en): ABE / EG-Genehmigung(en):
T e2*2001/116*0363*..
T e2*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 118 Renault Laguna 225/35R20 A02) bis A10)
(Limousine, Kombi, T90) BF4) E62)
Ausführungen mit
kleinsten Serienreifen 235/30R20
195/.. oder 205/..) T88)
245/30R20
T90)

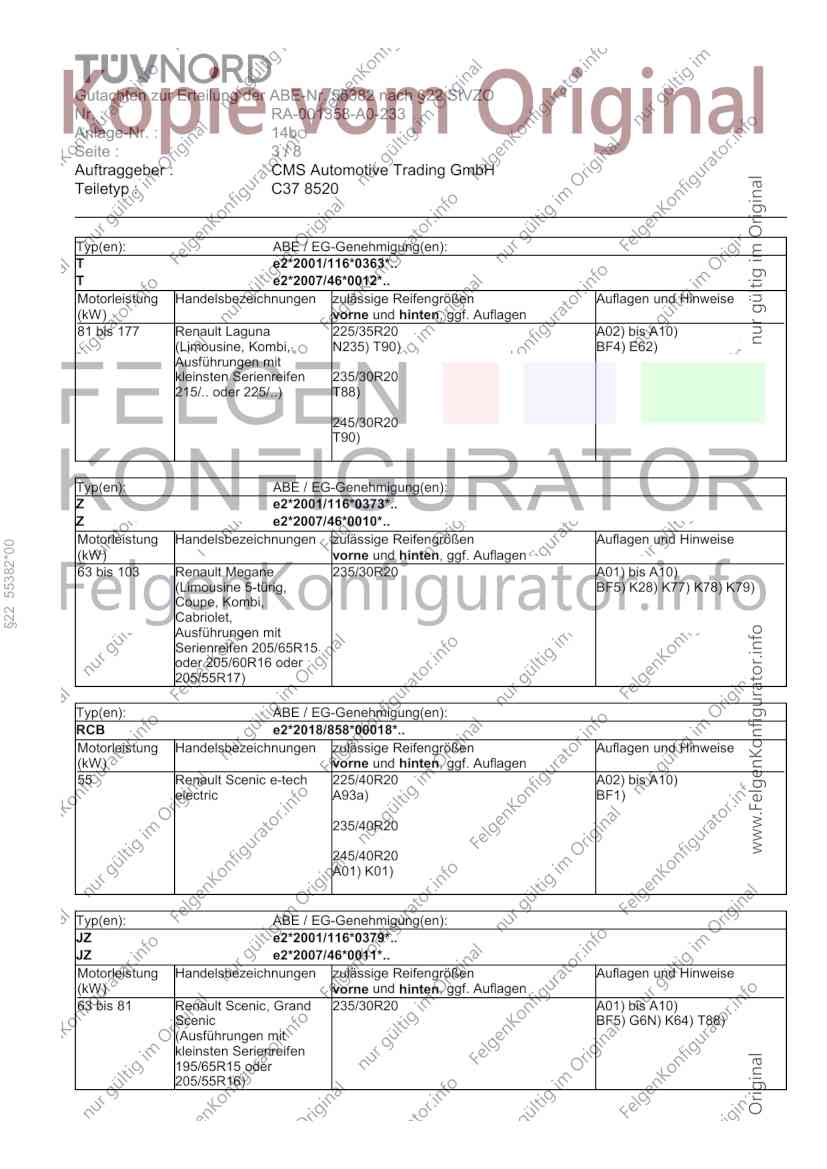

Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 14b
Seite : 3/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
Typ(en): ABE / EG-Genehmigung(en):
T e2*2001/116*0363*..
T e2*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 177 Renault Laguna 225/35R20 A02) bis A10)
(Limousine, Kombi, N235) T90) BF4) E62)
Ausführungen mit
kleinsten Serienreifen 235/30R20
215/.. oder 225/..) T88)
245/30R20
T90)
Typ(en): ABE / EG-Genehmigung(en):
Z e2*2001/116*0373*..
Z e2*2007/46*0010*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
§22 55382*00
(kW) vorne und hinten, ggf. Auflagen
63 bis 103 Renault Megane 235/30R20 A01) bis A10)
(Limousine 5-türig, BF5) K28) K77) K78) K79)
Coupe, Kombi,
Cabriolet,
Ausführungen mit
Serienreifen 205/65R15
oder 205/60R16 oder
205/55R17)
Typ(en): ABE / EG-Genehmigung(en):
RCB e2*2018/858*00018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 Renault Scenic e-tech 225/40R20 A02) bis A10)
electric A93a) BF1)
235/40R20
245/40R20
A01) K01)
Typ(en): ABE / EG-Genehmigung(en):
JZ e2*2001/116*0379*..
JZ e2*2007/46*0011*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 81 Renault Scenic, Grand 235/30R20 A01) bis A10)
Scenic BF5) G6N) K64) T88)
(Ausführungen mit
kleinsten Serienreifen
195/65R15 oder
205/55R16)

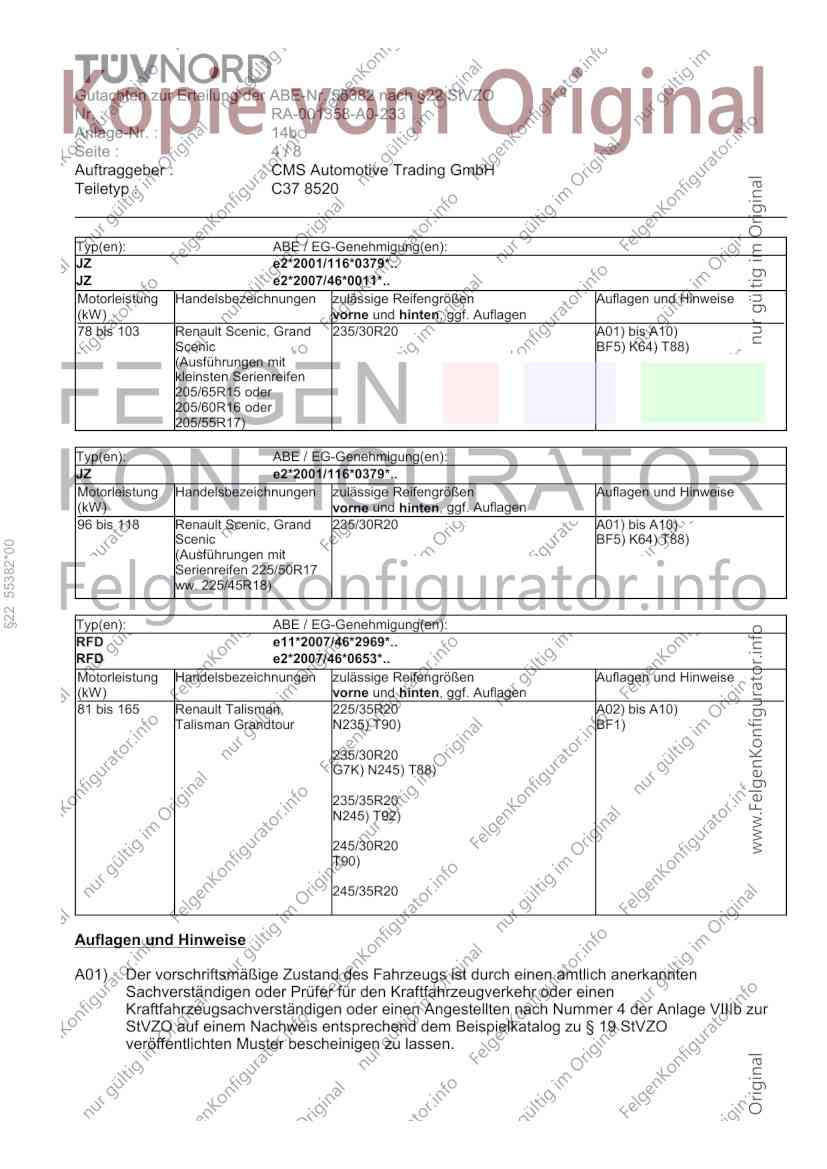

Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 14b
Seite : 4/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
Typ(en): ABE / EG-Genehmigung(en):
JZ e2*2001/116*0379*..
JZ e2*2007/46*0011*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
78 bis 103 Renault Scenic, Grand 235/30R20 A01) bis A10)
Scenic BF5) K64) T88)
(Ausführungen mit
kleinsten Serienreifen
205/65R15 oder
205/60R16 oder
205/55R17)
Typ(en): ABE / EG-Genehmigung(en):
JZ e2*2001/116*0379*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 118 Renault Scenic, Grand 235/30R20 A01) bis A10)
Scenic BF5) K64) T88)
§22 55382*00
(Ausführungen mit
Serienreifen 225/50R17
ww. 225/45R18)
Typ(en): ABE / EG-Genehmigung(en):
RFD e11*2007/46*2969*..
RFD e2*2007/46*0653*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 165 Renault Talisman, 225/35R20 A02) bis A10)
Talisman Grandtour N235) T90) BF1)
235/30R20
G7K) N245) T88)
235/35R20
N245) T92)
245/30R20
T90)
245/35R20
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.

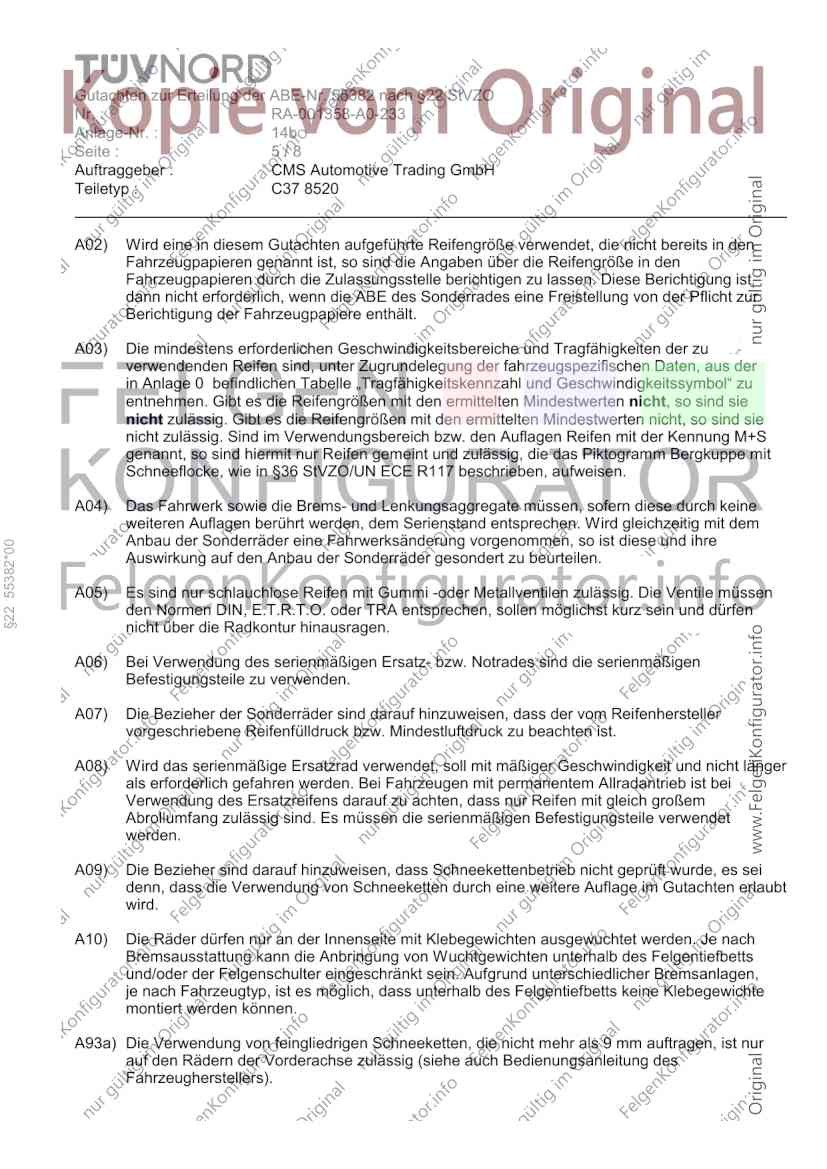

Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 14b
Seite : 5/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig. Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S
genannt, so sind hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit
Schneeflocke, wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
§22 55382*00
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein. Aufgrund unterschiedlicher Bremsanlagen,
je nach Fahrzeugtyp, ist es möglich, dass unterhalb des Felgentiefbetts keine Klebegewichte
montiert werden können.
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

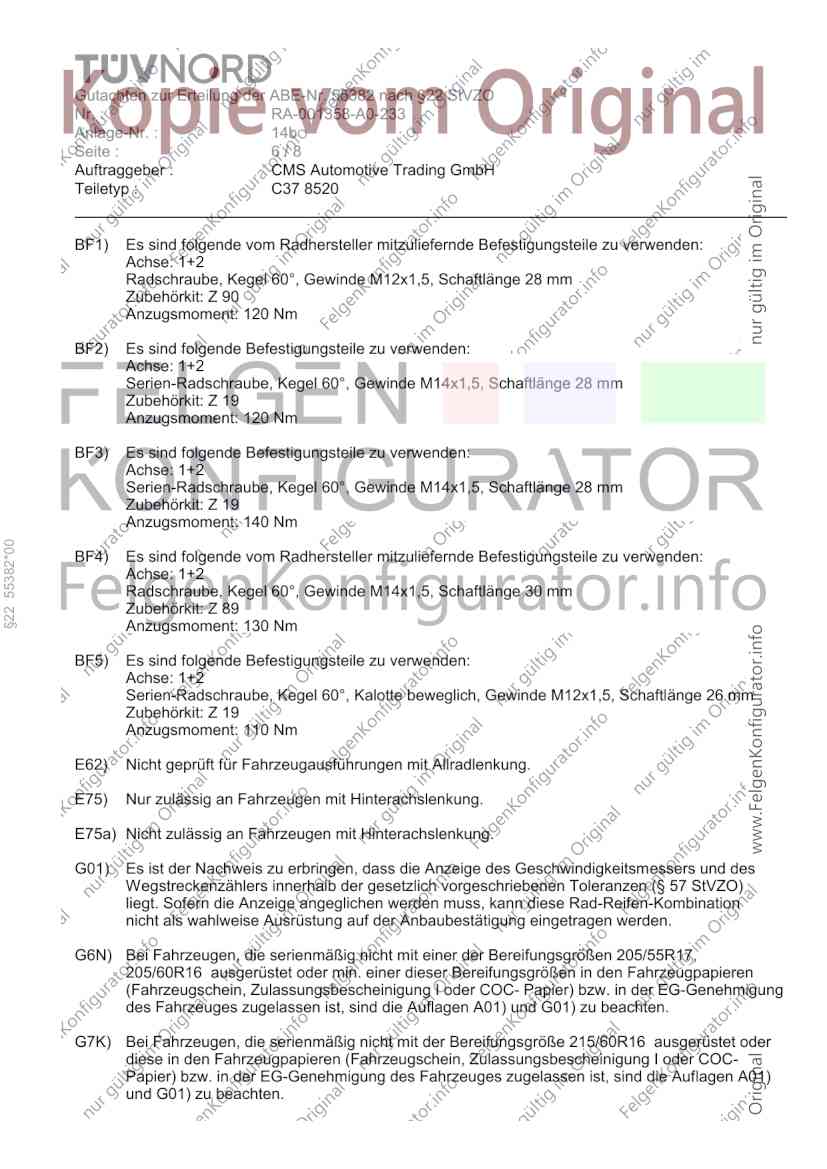

Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 14b
Seite : 6/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm
Zubehörkit: Z 90
Anzugsmoment: 120 Nm
BF2) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28 mm
Zubehörkit: Z 19
Anzugsmoment: 120 Nm
BF3) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28 mm
Zubehörkit: Z 19
Anzugsmoment: 140 Nm
§22 55382*00
BF4) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm
Zubehörkit: Z 89
Anzugsmoment: 130 Nm
BF5) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kegel 60°, Kalotte beweglich, Gewinde M12x1,5, Schaftlänge 26 mm
Zubehörkit: Z 19
Anzugsmoment: 110 Nm
E62) Nicht geprüft für Fahrzeugausführungen mit Allradlenkung.
E75) Nur zulässig an Fahrzeugen mit Hinterachslenkung.
E75a) Nicht zulässig an Fahrzeugen mit Hinterachslenkung.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G6N) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/55R17,
205/60R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G7K) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/60R16 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.

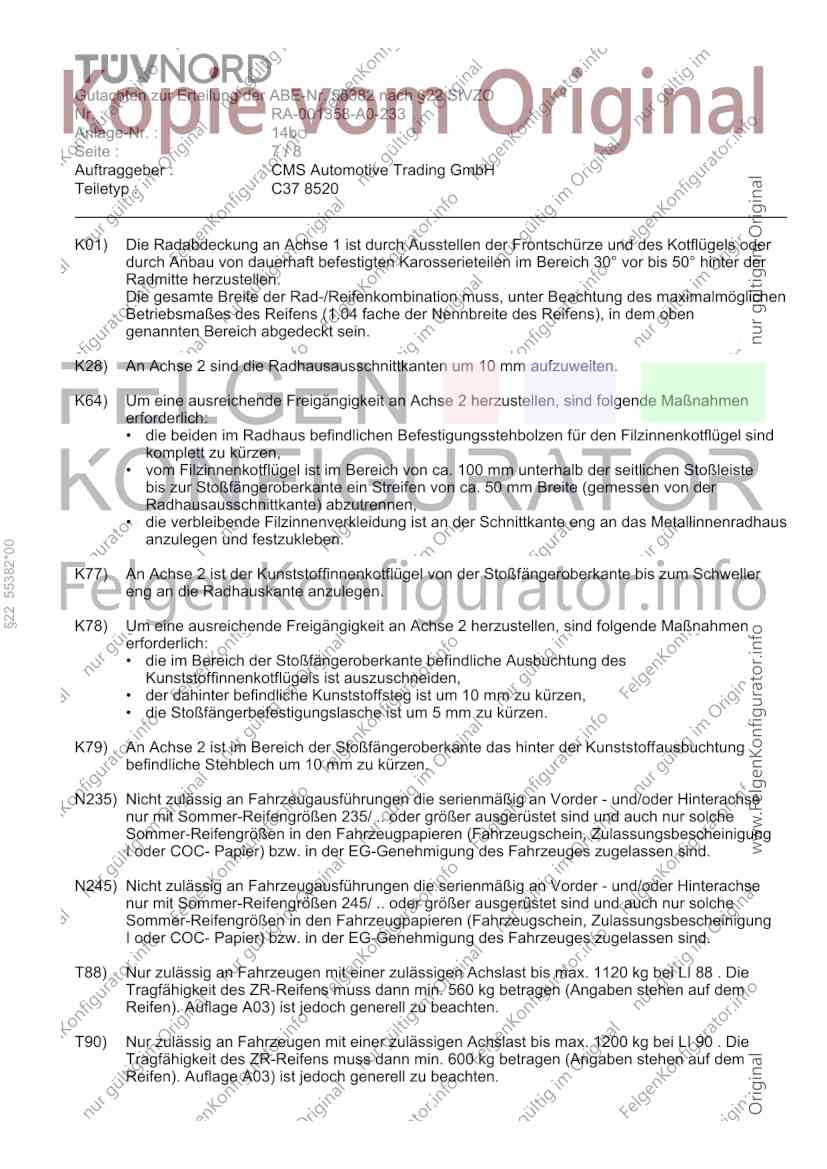

Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 14b
Seite : 7/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K64) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die beiden im Radhaus befindlichen Befestigungsstehbolzen für den Filzinnenkotflügel sind
komplett zu kürzen,
• vom Filzinnenkotflügel ist im Bereich von ca. 100 mm unterhalb der seitlichen Stoßleiste
bis zur Stoßfängeroberkante ein Streifen von ca. 50 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen,
• die verbleibende Filzinnenverkleidung ist an der Schnittkante eng an das Metallinnenradhaus
anzulegen und festzukleben.
§22 55382*00
K77) An Achse 2 ist der Kunststoffinnenkotflügel von der Stoßfängeroberkante bis zum Schweller
eng an die Radhauskante anzulegen.
K78) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die im Bereich der Stoßfängeroberkante befindliche Ausbuchtung des
Kunststoffinnenkotflügels ist auszuschneiden,
• der dahinter befindliche Kunststoffsteg ist um 10 mm zu kürzen,
• die Stoßfängerbefestigungslasche ist um 5 mm zu kürzen.
K79) An Achse 2 ist im Bereich der Stoßfängeroberkante das hinter der Kunststoffausbuchtung
befindliche Stehblech um 10 mm zu kürzen.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.

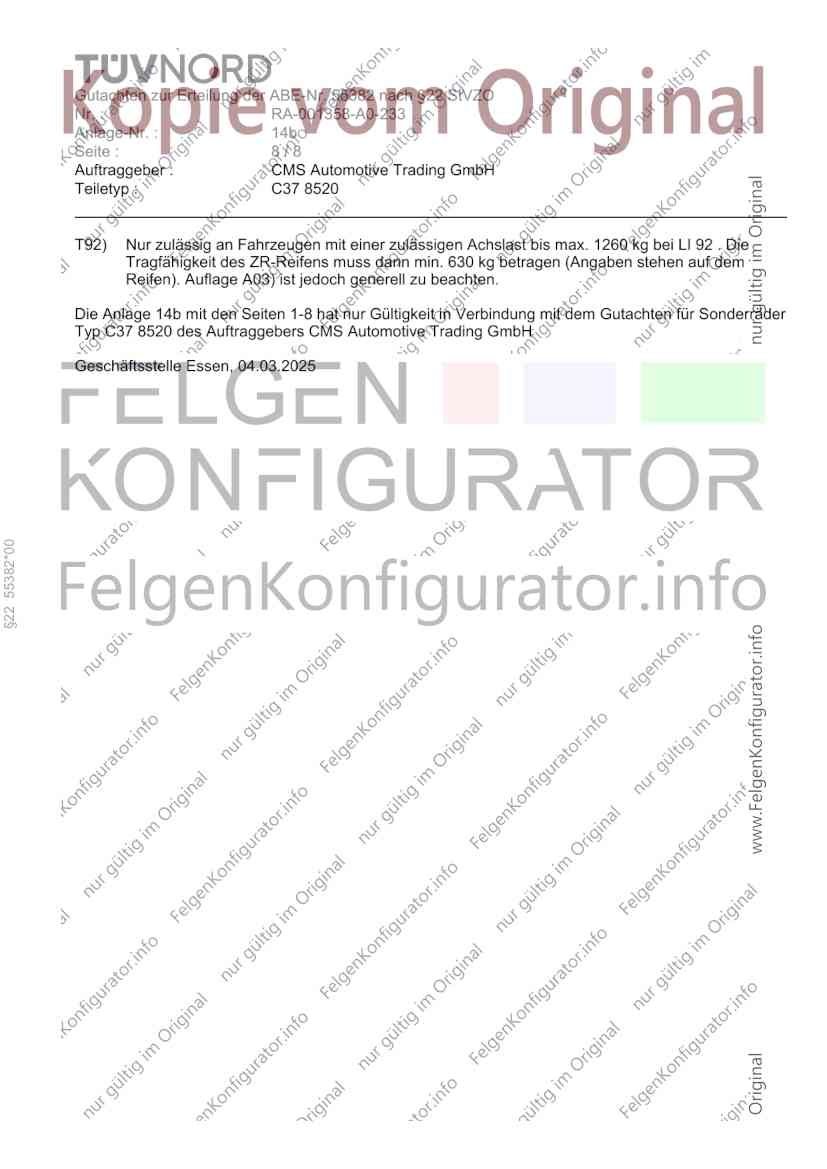

Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 14b
Seite : 8/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 14b mit den Seiten 1-8 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ C37 8520 des Auftraggebers CMS Automotive Trading GmbH
Geschäftsstelle Essen, 04.03.2025
§22 55382*00
