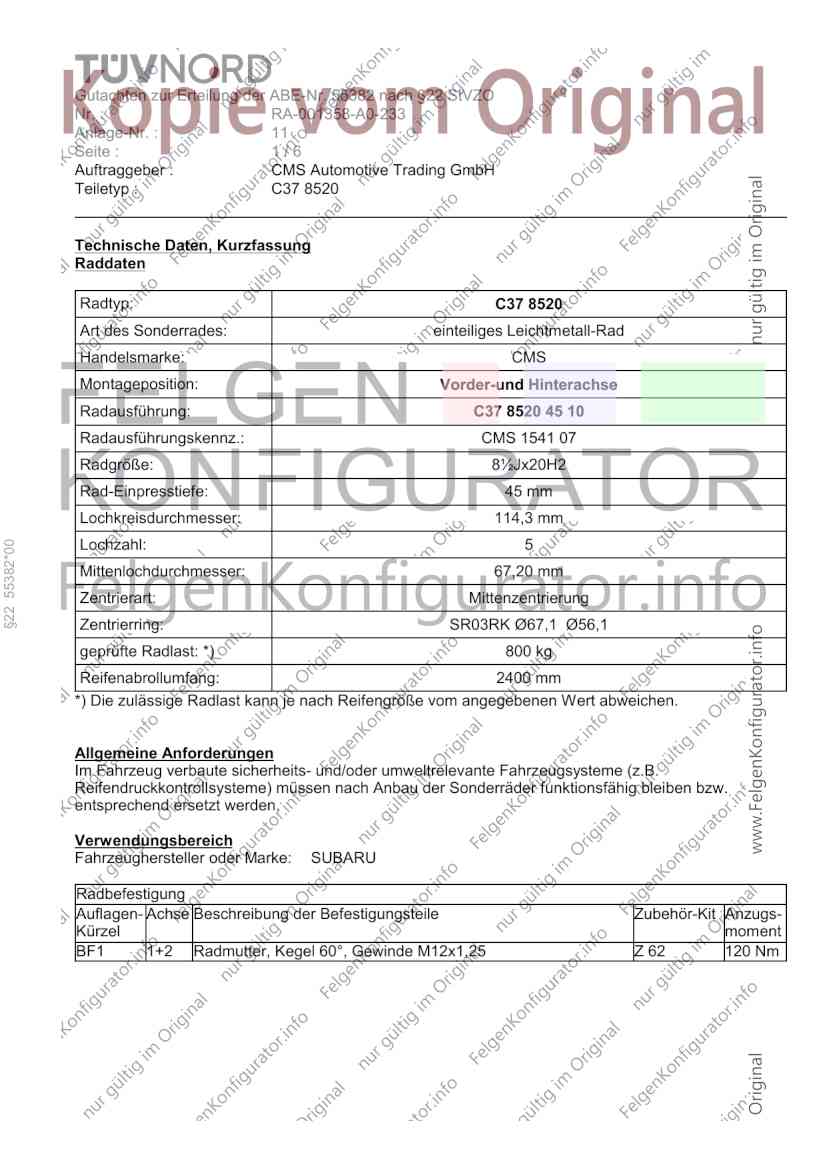

Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 11
Seite : 1/6
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
Technische Daten, Kurzfassung
Raddaten
Radtyp: C37 8520
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: CMS
Montageposition: Vorder-und Hinterachse
Radausführung: C37 8520 45 10
Radausführungskennz.: CMS 1541 07
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
§22 55382*00
Mittenlochdurchmesser: 67,20 mm
Zentrierart: Mittenzentrierung
Zentrierring: SR03RK Ø67,1 Ø56,1
geprüfte Radlast: *) 800 kg
Reifenabrollumfang: 2400 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: SUBARU
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,25 Z 62 120 Nm
Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 11
Seite : 2/6
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
Typ(en): ABE / EG-Genehmigung(en):
G6 e13*2018/858*00666*..
G6-SS e13*KS18/858*00022*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 Subaru Crosstrek 225/40R20 A01) bis A10)
A93) BF1) K01)
235/40R20
A93a) K04)
Typ(en): ABE / EG-Genehmigung(en):
S5 e13*2007/46*1998*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 Subaru Forester 235/40R20 A01) bis A10)
A94a) BF1) G01)
§22 55382*00
Typ(en): ABE / EG-Genehmigung(en):
S6 e13*2018/858*00766*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 Subaru Forester e-Boxer 235/40R20 A02) bis A10)
A94a) BF1)
235/45R20
GEC)
245/40R20
255/40R20
GMW)
HL 255/40R20
GMW)
Typ(en): ABE / EG-Genehmigung(en):
G3 e1*2001/116*0438*..
G3S e1*2001/116*0460*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
221 Subaru Impreza STI 235/30R20 A02) bis A10)
BF1)
245/30R20
A01) K13) K14) K22)

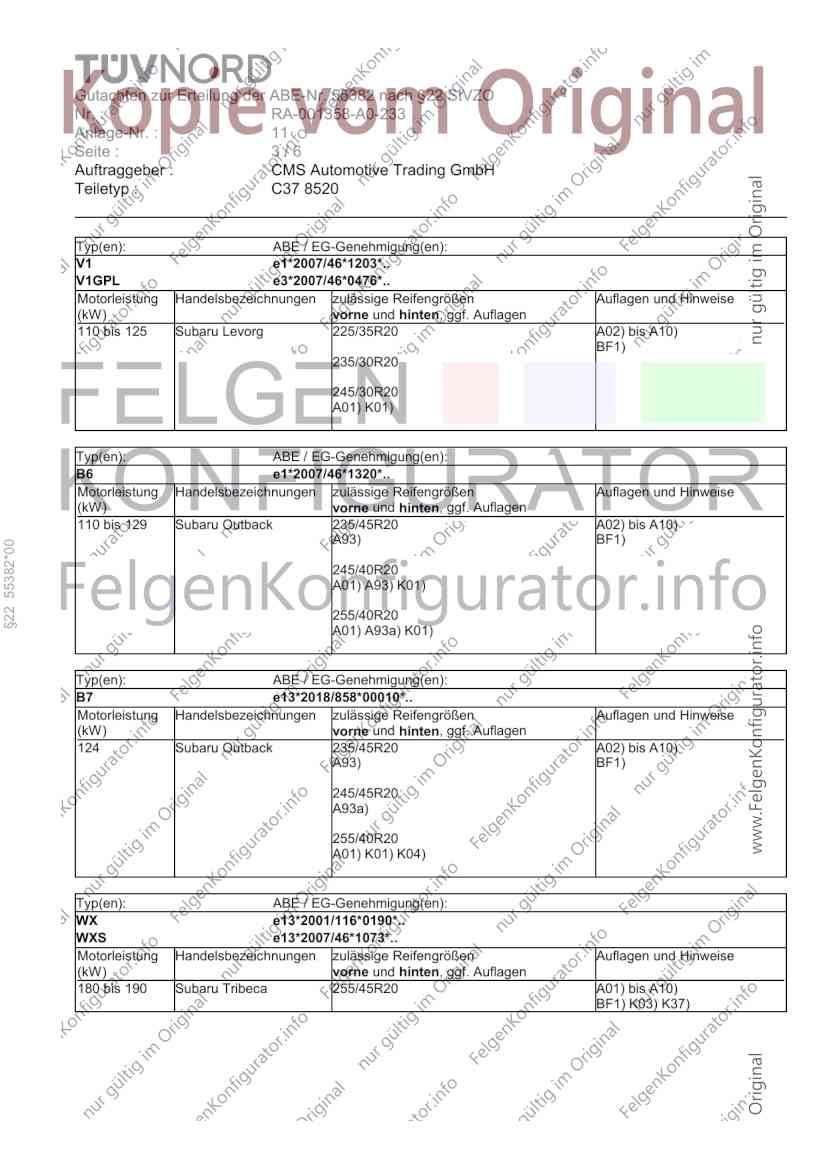

Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 11
Seite : 3/6
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
Typ(en): ABE / EG-Genehmigung(en):
V1 e1*2007/46*1203*..
V1GPL e3*2007/46*0476*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 125 Subaru Levorg 225/35R20 A02) bis A10)
BF1)
235/30R20
245/30R20
A01) K01)
Typ(en): ABE / EG-Genehmigung(en):
B6 e1*2007/46*1320*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 129 Subaru Outback 235/45R20 A02) bis A10)
A93) BF1)
§22 55382*00
245/40R20
A01) A93) K01)
255/40R20
A01) A93a) K01)
Typ(en): ABE / EG-Genehmigung(en):
B7 e13*2018/858*00010*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
124 Subaru Outback 235/45R20 A02) bis A10)
A93) BF1)
245/45R20
A93a)
255/40R20
A01) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
WX e13*2001/116*0190*..
WXS e13*2007/46*1073*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
180 bis 190 Subaru Tribeca 255/45R20 A01) bis A10)
BF1) K03) K37)

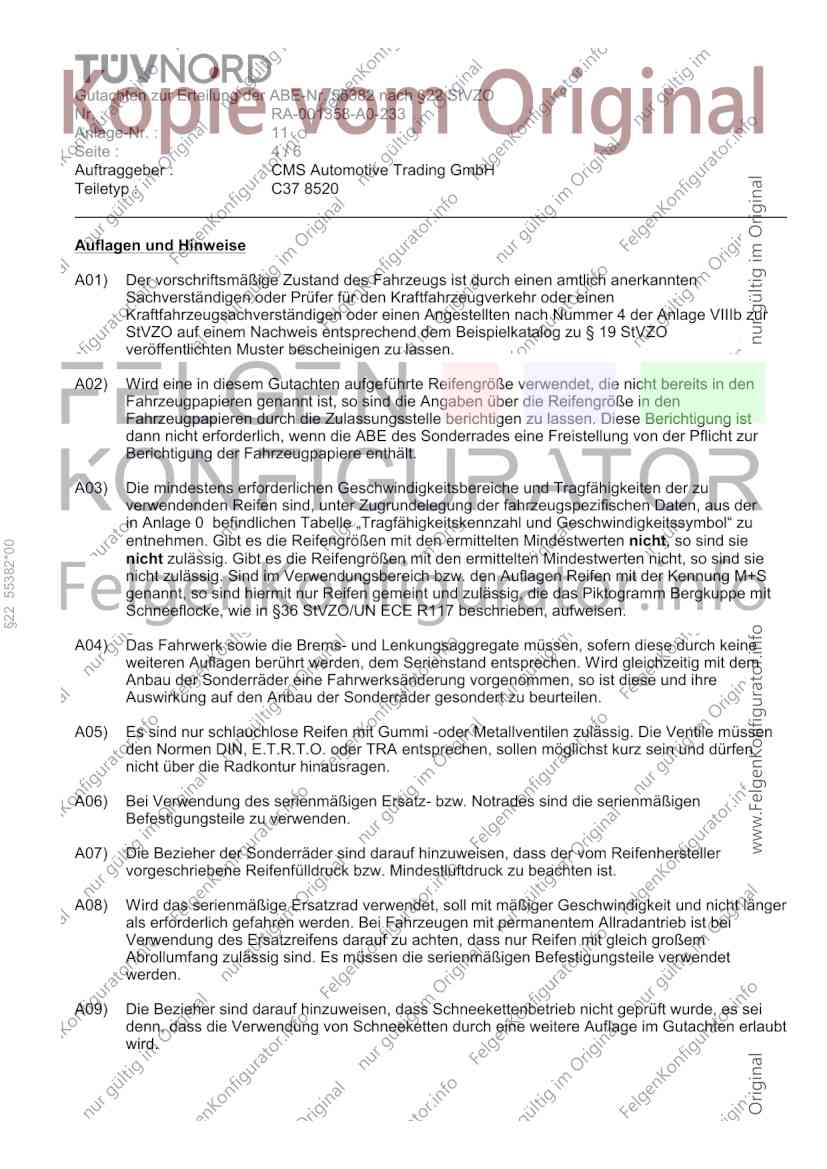

Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 11
Seite : 4/6
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
§22 55382*00
nicht zulässig. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig. Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S
genannt, so sind hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit
Schneeflocke, wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.

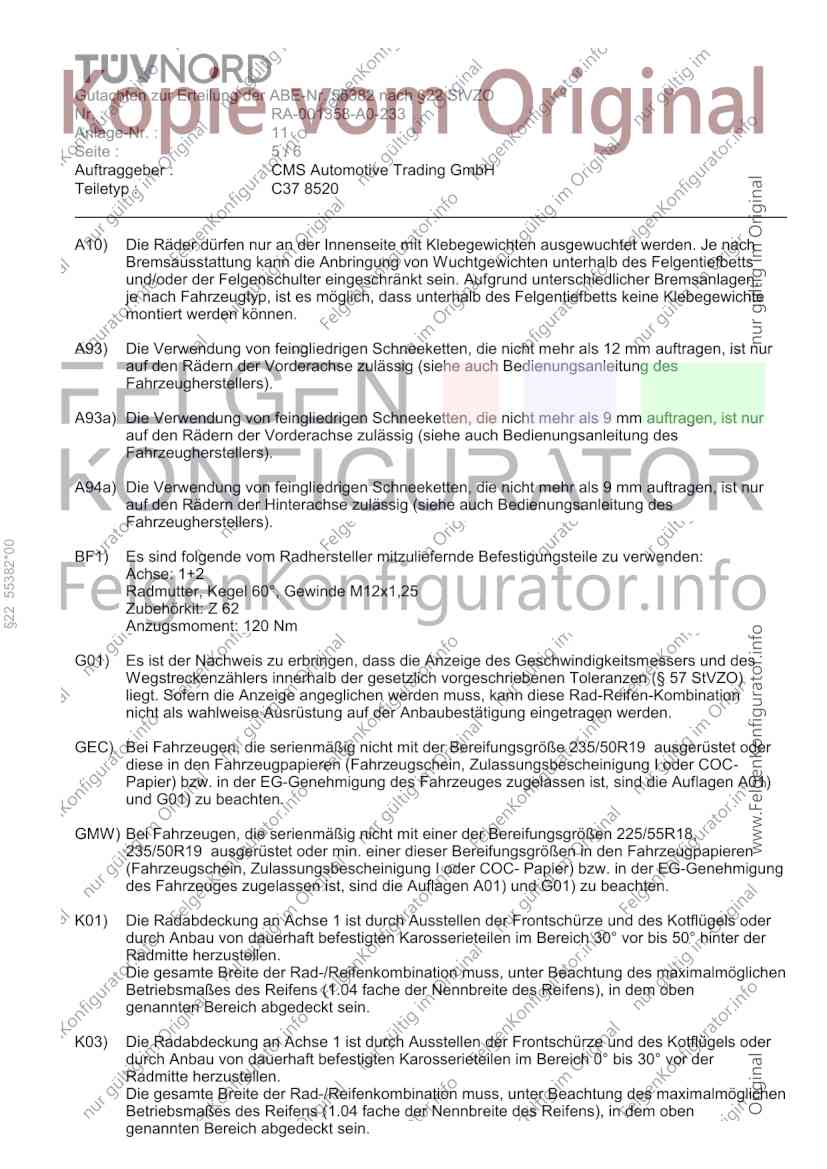

Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 11
Seite : 5/6
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein. Aufgrund unterschiedlicher Bremsanlagen,
je nach Fahrzeugtyp, ist es möglich, dass unterhalb des Felgentiefbetts keine Klebegewichte
montiert werden können.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
§22 55382*00
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,25
Zubehörkit: Z 62
Anzugsmoment: 120 Nm
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
GEC) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/50R19 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GMW) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R18,
235/50R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

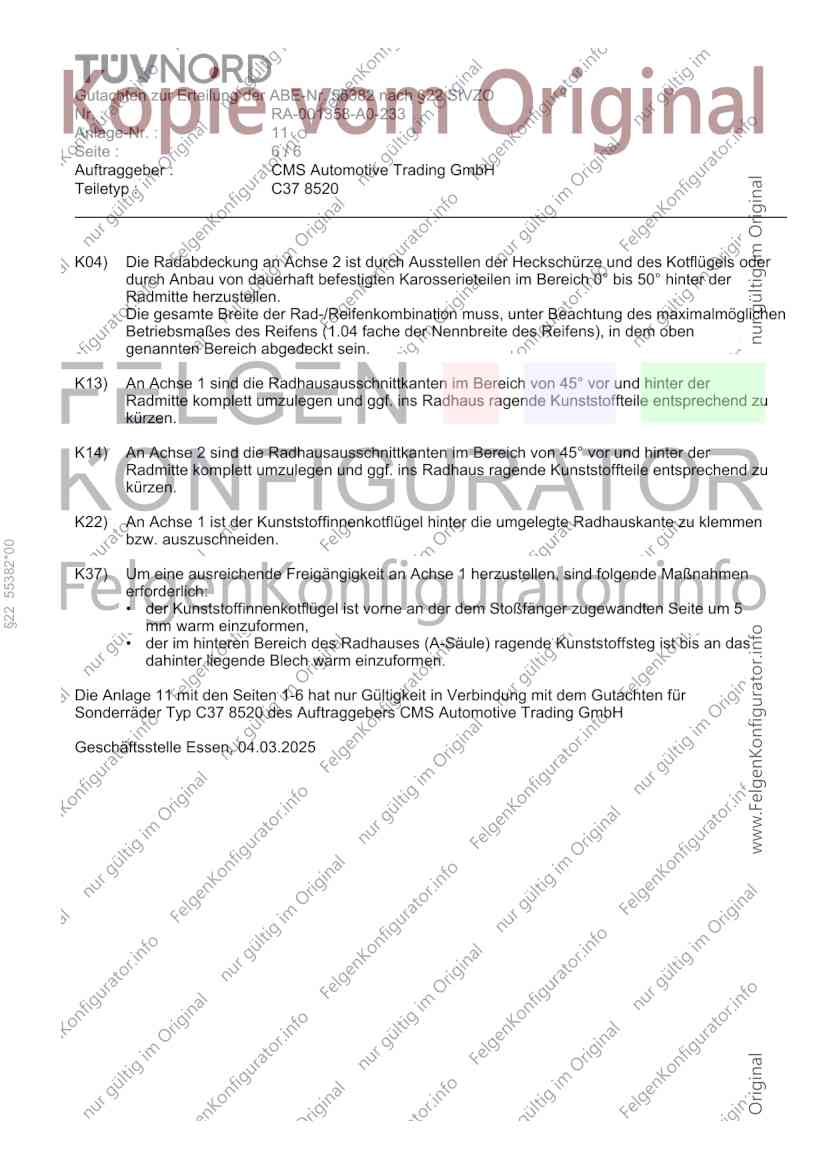

Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 11
Seite : 6/6
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu
kürzen.
K14) An Achse 2 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu
kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klemmen
bzw. auszuschneiden.
§22 55382*00
K37) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen, sind folgende Maßnahmen
erforderlich:
• der Kunststoffinnenkotflügel ist vorne an der dem Stoßfänger zugewandten Seite um 5
mm warm einzuformen,
• der im hinteren Bereich des Radhauses (A-Säule) ragende Kunststoffsteg ist bis an das
dahinter liegende Blech warm einzuformen.
Die Anlage 11 mit den Seiten 1-6 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ C37 8520 des Auftraggebers CMS Automotive Trading GmbH
Geschäftsstelle Essen, 04.03.2025
