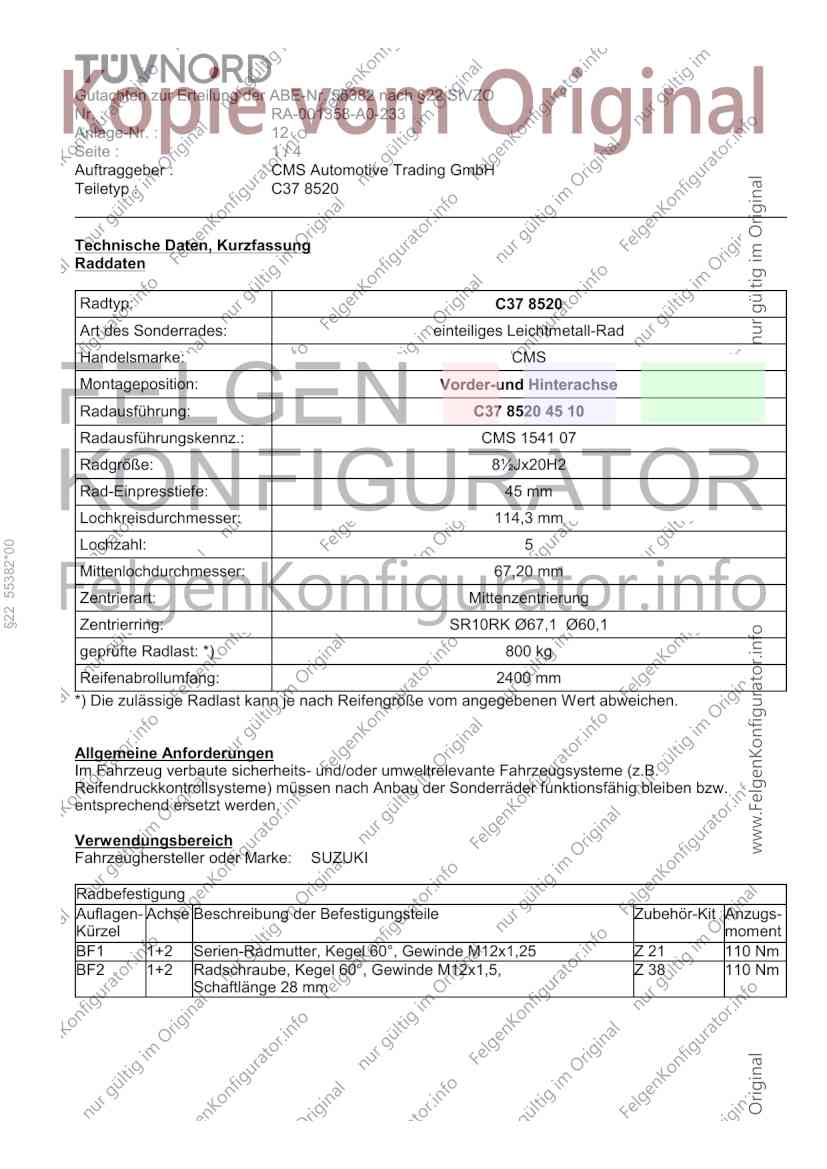

Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 12
Seite : 1/4
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
Technische Daten, Kurzfassung
Raddaten
Radtyp: C37 8520
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: CMS
Montageposition: Vorder-und Hinterachse
Radausführung: C37 8520 45 10
Radausführungskennz.: CMS 1541 07
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
§22 55382*00
Mittenlochdurchmesser: 67,20 mm
Zentrierart: Mittenzentrierung
Zentrierring: SR10RK Ø67,1 Ø60,1
geprüfte Radlast: *) 800 kg
Reifenabrollumfang: 2400 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: SUZUKI
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radmutter, Kegel 60°, Gewinde M12x1,25 Z 21 110 Nm
BF2 1+2 Radschraube, Kegel 60°, Gewinde M12x1,5, Z 38 110 Nm
Schaftlänge 28 mm

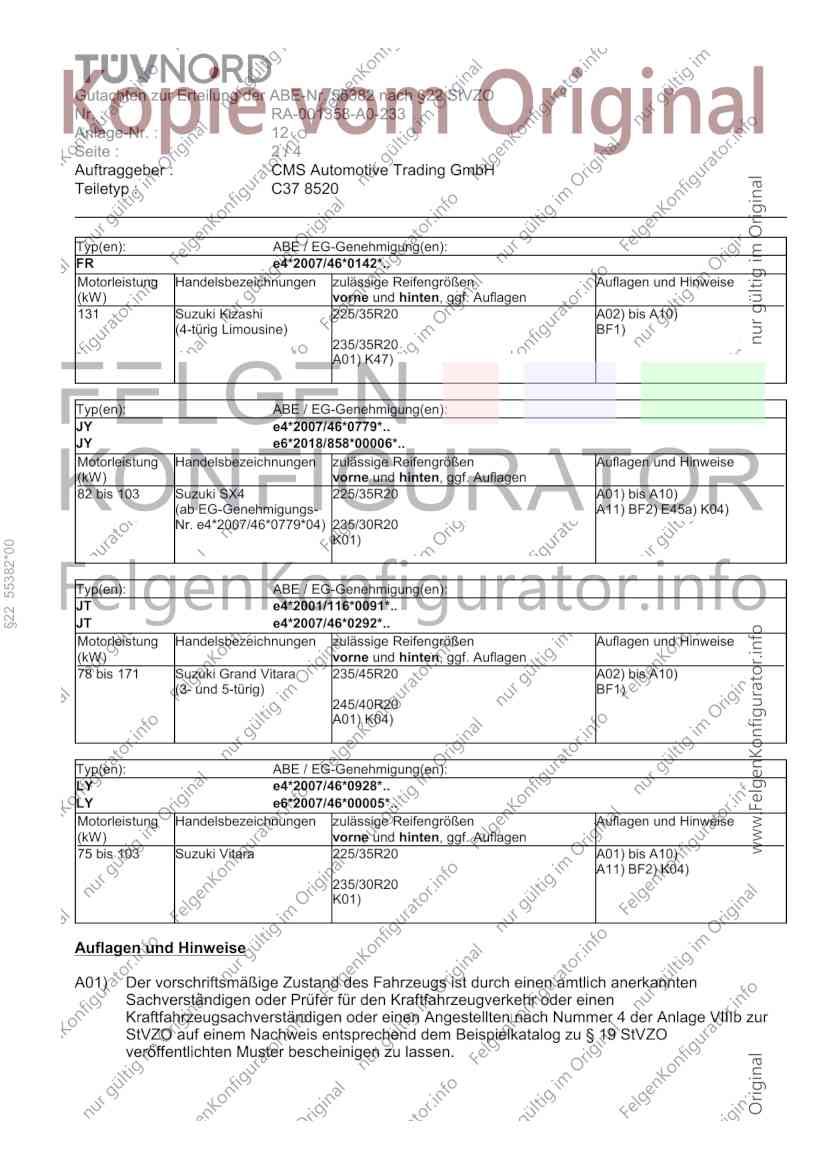

Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 12
Seite : 2/4
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
Typ(en): ABE / EG-Genehmigung(en):
FR e4*2007/46*0142*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
131 Suzuki Kizashi 225/35R20 A02) bis A10)
(4-türig Limousine) BF1)
235/35R20
A01) K47)
Typ(en): ABE / EG-Genehmigung(en):
JY e4*2007/46*0779*..
JY e6*2018/858*00006*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 103 Suzuki SX4 225/35R20 A01) bis A10)
(ab EG-Genehmigungs- A11) BF2) E45a) K04)
Nr. e4*2007/46*0779*04) 235/30R20
K01)
§22 55382*00
Typ(en): ABE / EG-Genehmigung(en):
JT e4*2001/116*0091*..
JT e4*2007/46*0292*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
78 bis 171 Suzuki Grand Vitara 235/45R20 A02) bis A10)
(3- und 5-türig) BF1)
245/40R20
A01) K04)
Typ(en): ABE / EG-Genehmigung(en):
LY e4*2007/46*0928*..
LY e6*2007/46*00005*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 103 Suzuki Vitara 225/35R20 A01) bis A10)
A11) BF2) K04)
235/30R20
K01)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.

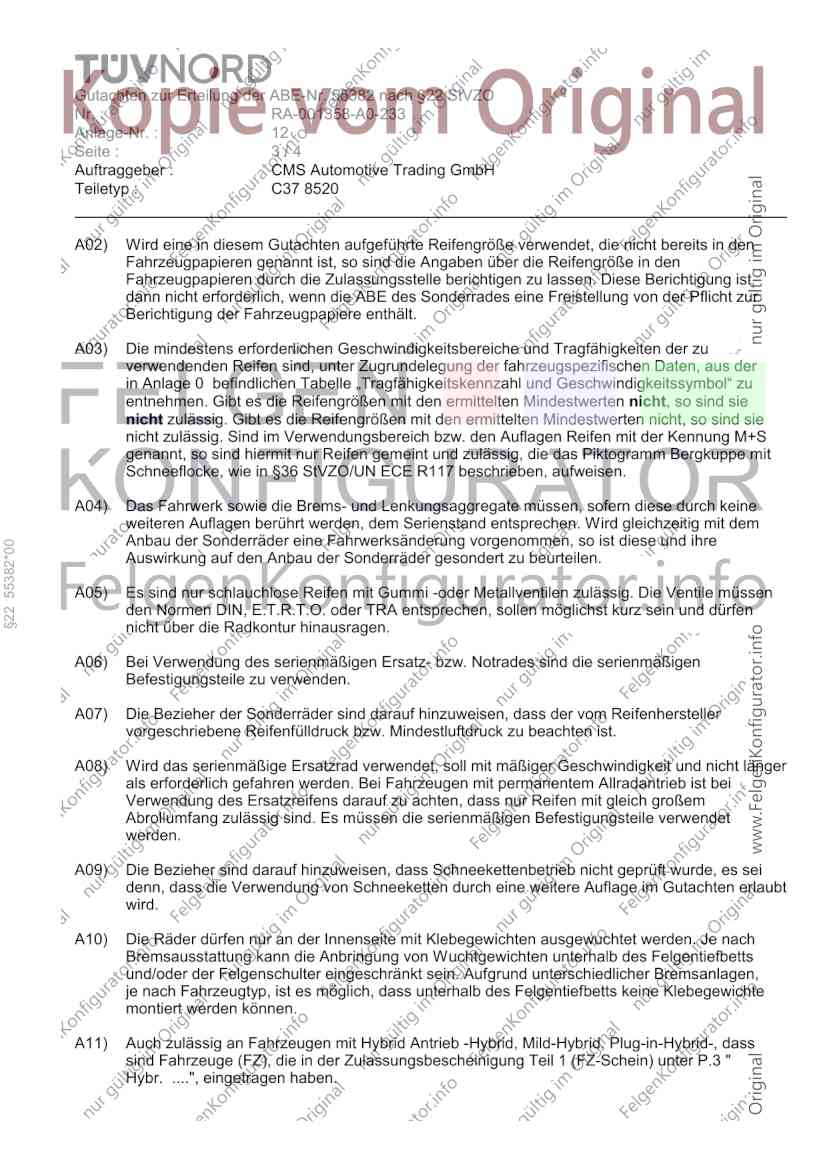

Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 12
Seite : 3/4
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig. Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S
genannt, so sind hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit
Schneeflocke, wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
§22 55382*00
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein. Aufgrund unterschiedlicher Bremsanlagen,
je nach Fahrzeugtyp, ist es möglich, dass unterhalb des Felgentiefbetts keine Klebegewichte
montiert werden können.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.

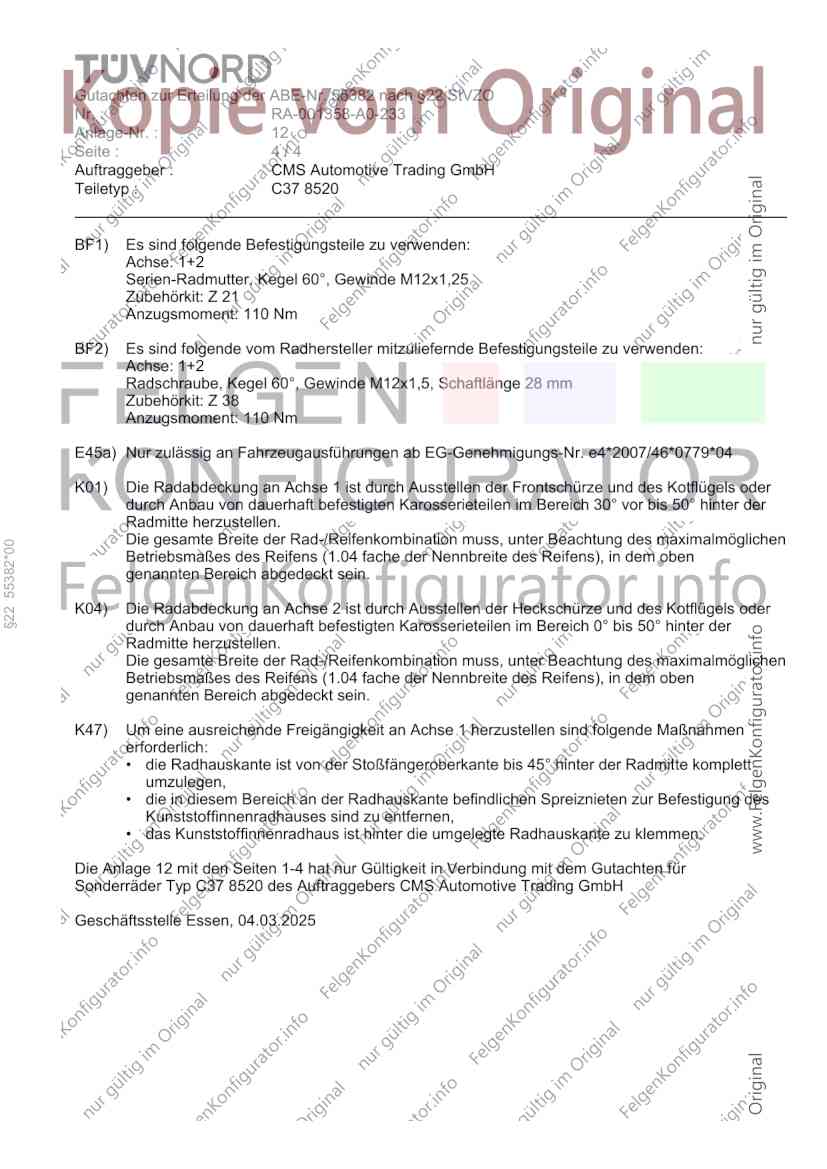

Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 12
Seite : 4/4
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radmutter, Kegel 60°, Gewinde M12x1,25
Zubehörkit: Z 21
Anzugsmoment: 110 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm
Zubehörkit: Z 38
Anzugsmoment: 110 Nm
E45a) Nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr. e4*2007/46*0779*04
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
§22 55382*00
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K47) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
• die Radhauskante ist von der Stoßfängeroberkante bis 45° hinter der Radmitte komplett
umzulegen,
• die in diesem Bereich an der Radhauskante befindlichen Spreiznieten zur Befestigung des
Kunststoffinnenradhauses sind zu entfernen,
• das Kunststoffinnenradhaus ist hinter die umgelegte Radhauskante zu klemmen.
Die Anlage 12 mit den Seiten 1-4 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ C37 8520 des Auftraggebers CMS Automotive Trading GmbH
Geschäftsstelle Essen, 04.03.2025
