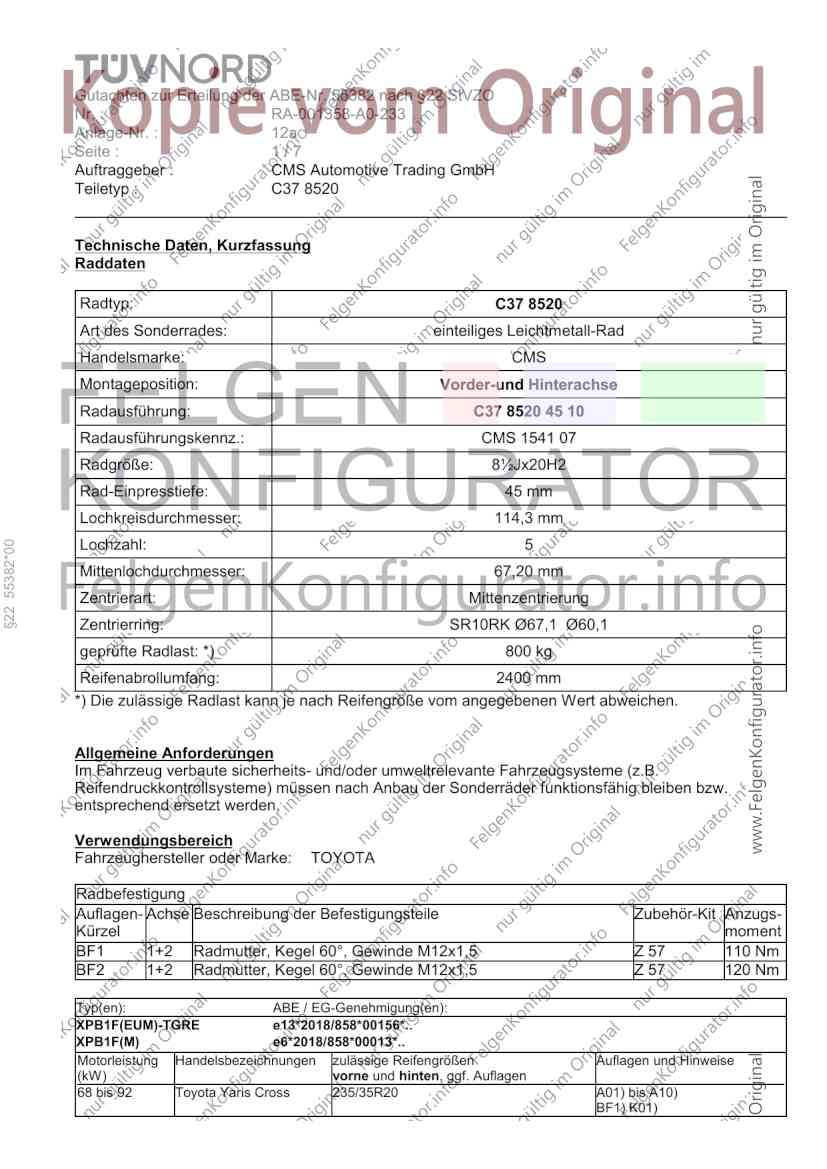

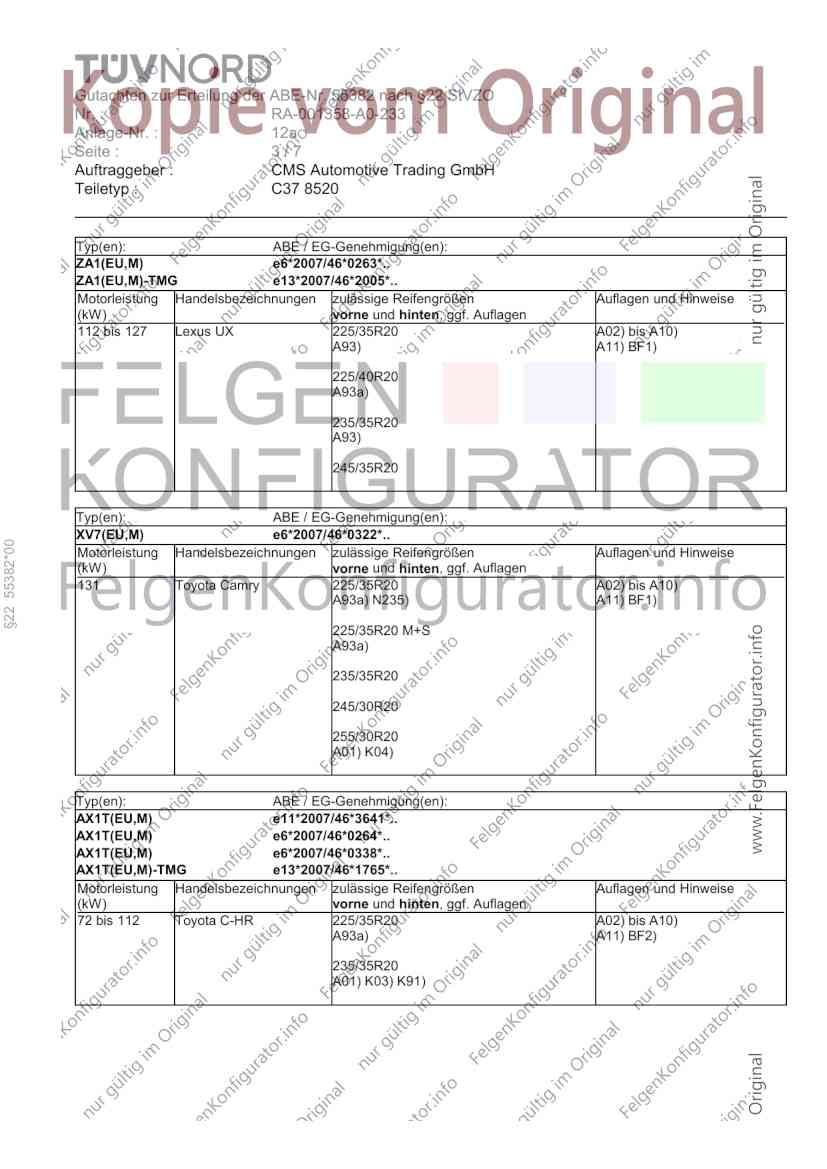

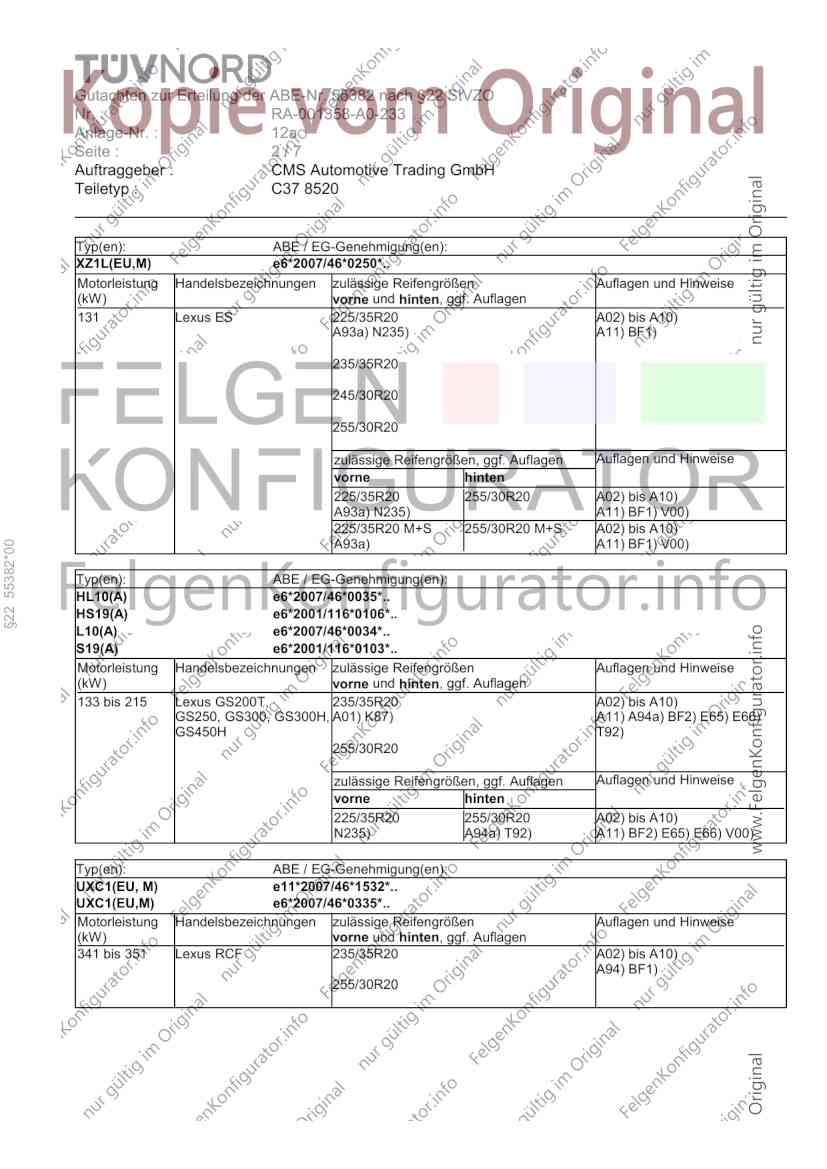

Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 12a
Seite : 1/7
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
Technische Daten, Kurzfassung
Raddaten
Radtyp: C37 8520
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: CMS
Montageposition: Vorder-und Hinterachse
Radausführung: C37 8520 45 10
Radausführungskennz.: CMS 1541 07
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
§22 55382*00
Mittenlochdurchmesser: 67,20 mm
Zentrierart: Mittenzentrierung
Zentrierring: SR10RK Ø67,1 Ø60,1
geprüfte Radlast: *) 800 kg
Reifenabrollumfang: 2400 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: TOYOTA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 Z 57 110 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 Z 57 120 Nm
Typ(en): ABE / EG-Genehmigung(en):
XPB1F(EUM)-TGRE e13*2018/858*00156*..
XPB1F(M) e6*2018/858*00013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
68 bis 92 Toyota Yaris Cross 235/35R20 A01) bis A10)
BF1) K01)
Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 12a
Seite : 2/7
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
Typ(en): ABE / EG-Genehmigung(en):
XZ1L(EU,M) e6*2007/46*0250*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
131 Lexus ES 225/35R20 A02) bis A10)
A93a) N235) A11) BF1)
235/35R20
245/30R20
255/30R20
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R20 255/30R20 A02) bis A10)
A93a) N235) A11) BF1) V00)
225/35R20 M+S 255/30R20 M+S A02) bis A10)
A93a) A11) BF1) V00)
§22 55382*00
Typ(en): ABE / EG-Genehmigung(en):
HL10(A) e6*2007/46*0035*..
HS19(A) e6*2001/116*0106*..
L10(A) e6*2007/46*0034*..
S19(A) e6*2001/116*0103*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
133 bis 215 Lexus GS200T, 235/35R20 A02) bis A10)
GS250, GS300, GS300H, A01) K87) A11) A94a) BF2) E65) E66)
GS450H T92)
255/30R20
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R20 255/30R20 A02) bis A10)
N235) A94a) T92) A11) BF2) E65) E66) V00)
Typ(en): ABE / EG-Genehmigung(en):
UXC1(EU, M) e11*2007/46*1532*..
UXC1(EU,M) e6*2007/46*0335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
341 bis 351 Lexus RCF 235/35R20 A02) bis A10)
A94) BF1)
255/30R20
Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 12a
Seite : 3/7
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
Typ(en): ABE / EG-Genehmigung(en):
ZA1(EU,M) e6*2007/46*0263*..
ZA1(EU,M)-TMG e13*2007/46*2005*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
112 bis 127 Lexus UX 225/35R20 A02) bis A10)
A93) A11) BF1)
225/40R20
A93a)
235/35R20
A93)
245/35R20
Typ(en): ABE / EG-Genehmigung(en):
XV7(EU,M) e6*2007/46*0322*..
§22 55382*00
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
131 Toyota Camry 225/35R20 A02) bis A10)
A93a) N235) A11) BF1)
225/35R20 M+S
A93a)
235/35R20
245/30R20
255/30R20
A01) K04)
Typ(en): ABE / EG-Genehmigung(en):
AX1T(EU,M) e11*2007/46*3641*..
AX1T(EU,M) e6*2007/46*0264*..
AX1T(EU,M) e6*2007/46*0338*..
AX1T(EU,M)-TMG e13*2007/46*1765*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 bis 112 Toyota C-HR 225/35R20 A02) bis A10)
A93a) A11) BF2)
235/35R20
A01) K03) K91)

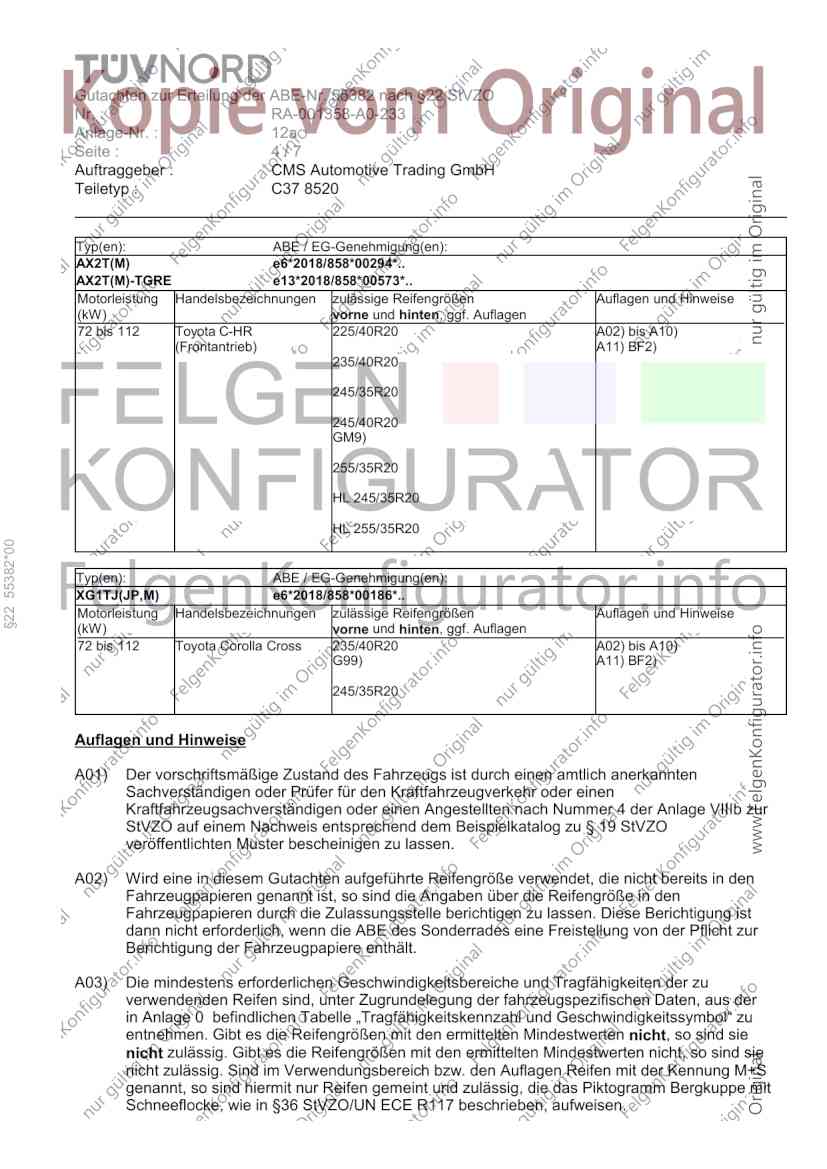

Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 12a
Seite : 4/7
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
Typ(en): ABE / EG-Genehmigung(en):
AX2T(M) e6*2018/858*00294*..
AX2T(M)-TGRE e13*2018/858*00573*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 bis 112 Toyota C-HR 225/40R20 A02) bis A10)
(Frontantrieb) A11) BF2)
235/40R20
245/35R20
245/40R20
GM9)
255/35R20
HL 245/35R20
HL 255/35R20
§22 55382*00
Typ(en): ABE / EG-Genehmigung(en):
XG1TJ(JP,M) e6*2018/858*00186*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 bis 112 Toyota Corolla Cross 235/40R20 A02) bis A10)
G99) A11) BF2)
245/35R20
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig. Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S
genannt, so sind hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit
Schneeflocke, wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.

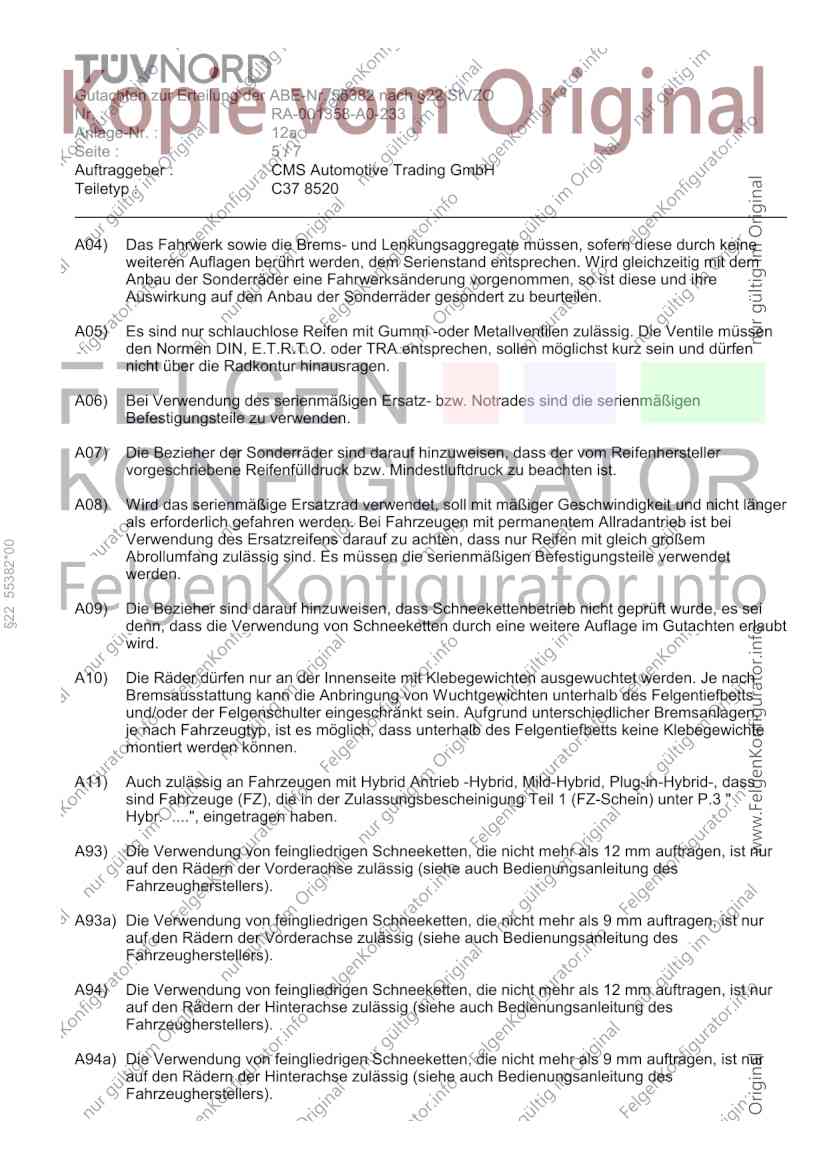

Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 12a
Seite : 5/7
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
§22 55382*00
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein. Aufgrund unterschiedlicher Bremsanlagen,
je nach Fahrzeugtyp, ist es möglich, dass unterhalb des Felgentiefbetts keine Klebegewichte
montiert werden können.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

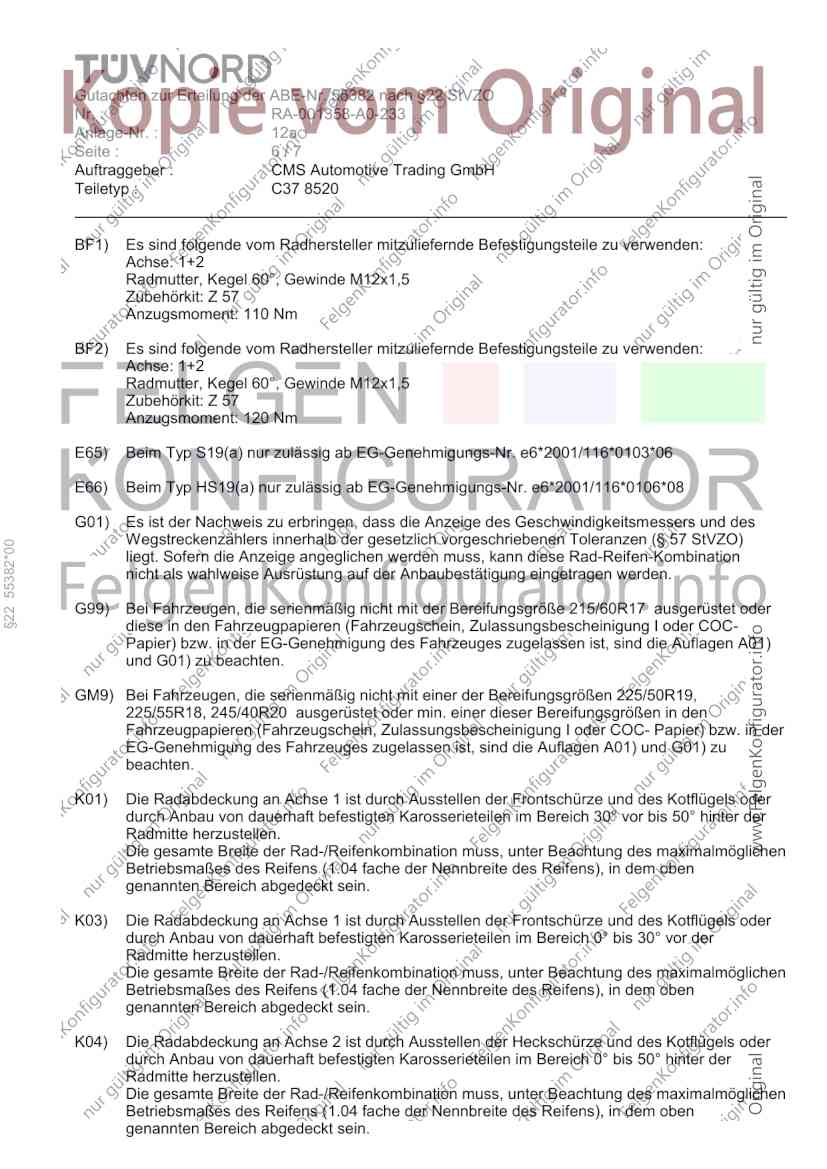

Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 12a
Seite : 6/7
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: Z 57
Anzugsmoment: 110 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: Z 57
Anzugsmoment: 120 Nm
E65) Beim Typ S19(a) nur zulässig ab EG-Genehmigungs-Nr. e6*2001/116*0103*06
E66) Beim Typ HS19(a) nur zulässig ab EG-Genehmigungs-Nr. e6*2001/116*0106*08
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
§22 55382*00
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G99) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/60R17 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GM9) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/50R19,
225/55R18, 245/40R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

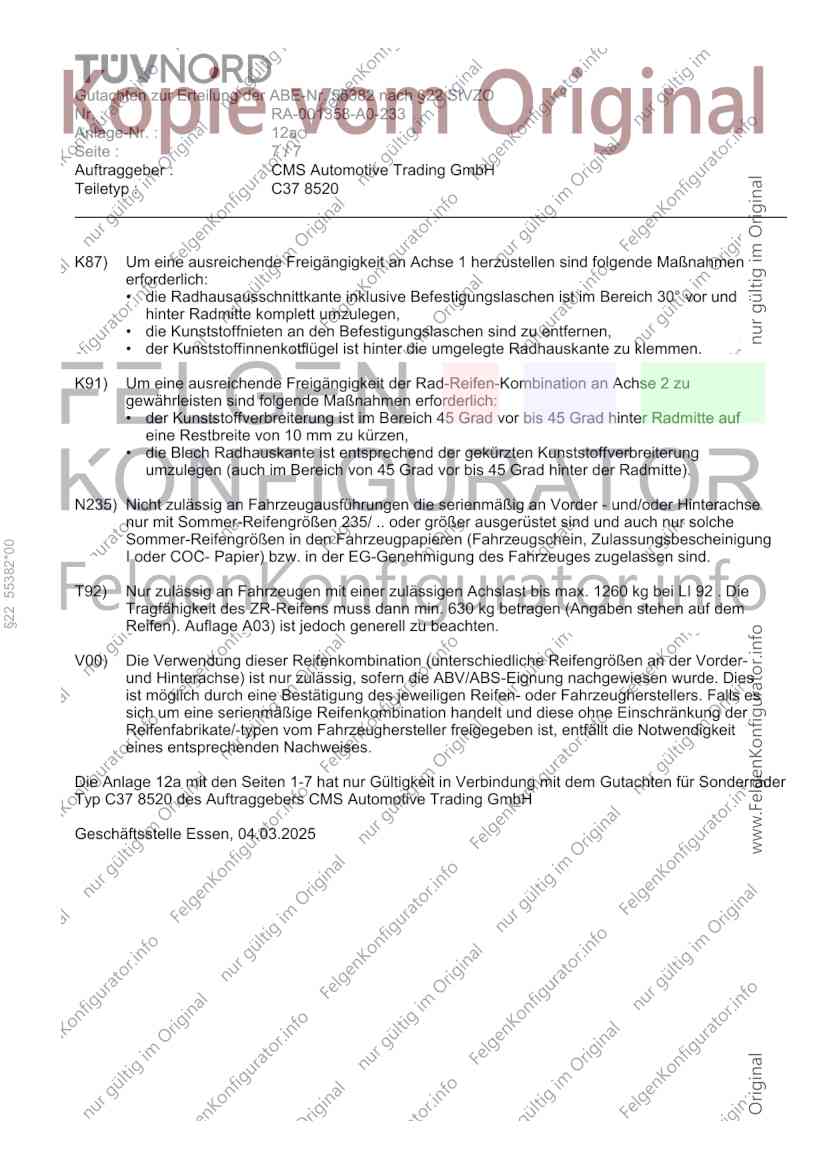

Gutachten zur Erteilung der ABE-Nr. 55382 nach §22 StVZO
Nr. : RA-001358-A0-233
Anlage-Nr. : 12a
Seite : 7/7
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C37 8520
K87) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
• die Radhausausschnittkante inklusive Befestigungslaschen ist im Bereich 30° vor und
hinter Radmitte komplett umzulegen,
• die Kunststoffnieten an den Befestigungslaschen sind zu entfernen,
• der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
K91) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
• der Kunststoffverbreiterung ist im Bereich 45 Grad vor bis 45 Grad hinter Radmitte auf
eine Restbreite von 10 mm zu kürzen,
• die Blech Radhauskante ist entsprechend der gekürzten Kunststoffverbreiterung
umzulegen (auch im Bereich von 45 Grad vor bis 45 Grad hinter der Radmitte).
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
§22 55382*00
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage 12a mit den Seiten 1-7 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ C37 8520 des Auftraggebers CMS Automotive Trading GmbH
Geschäftsstelle Essen, 04.03.2025
