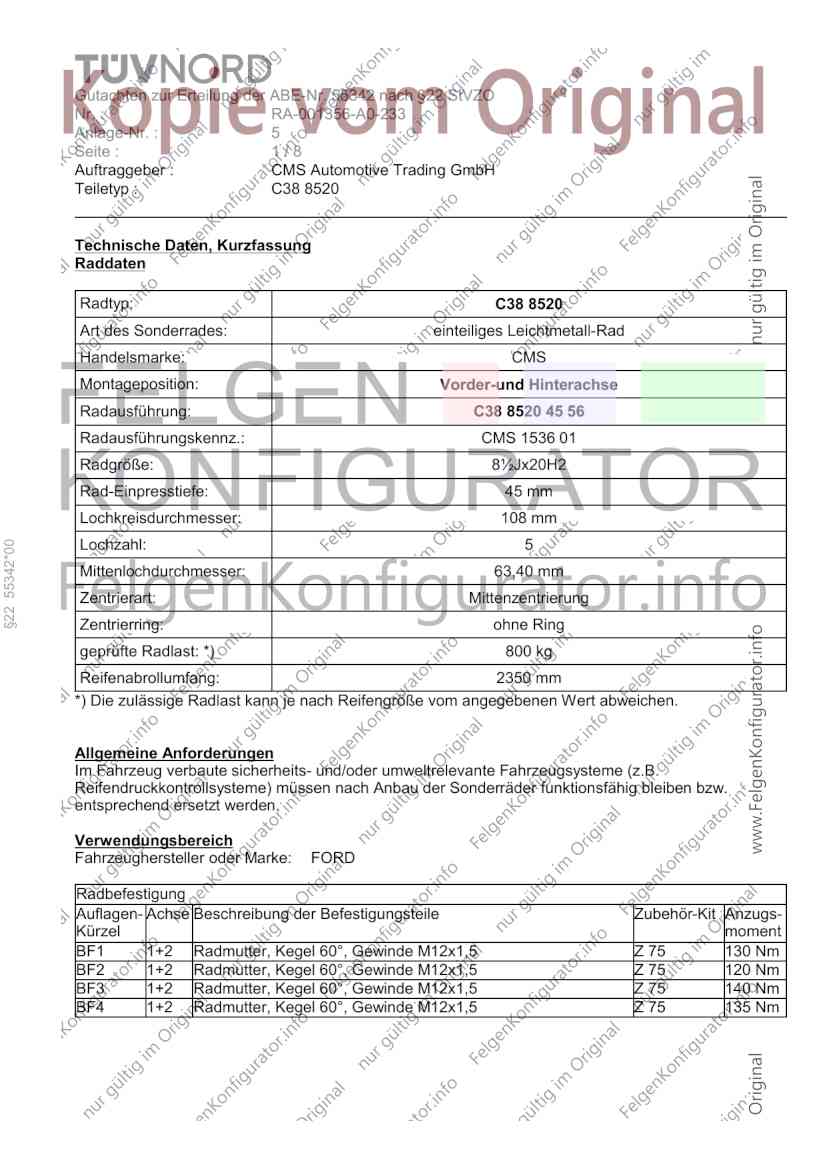

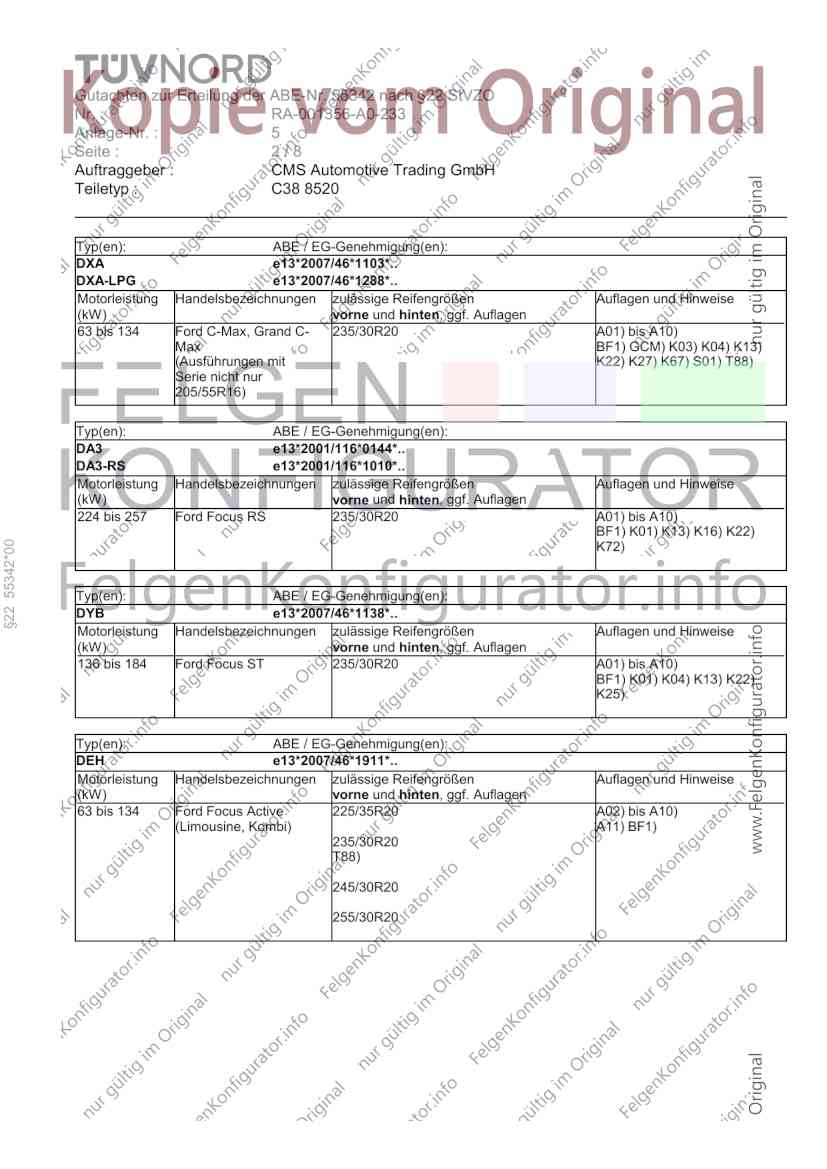

Gutachten zur Erteilung der ABE-Nr. 55342 nach §22 StVZO
Nr. : RA-001356-A0-233
Anlage-Nr. : 5
Seite : 1/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C38 8520
Technische Daten, Kurzfassung
Raddaten
Radtyp: C38 8520
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: CMS
Montageposition: Vorder-und Hinterachse
Radausführung: C38 8520 45 56
Radausführungskennz.: CMS 1536 01
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
§22 55342*00
Mittenlochdurchmesser: 63,40 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 800 kg
Reifenabrollumfang: 2350 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: FORD
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 Z 75 130 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 Z 75 120 Nm
BF3 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 Z 75 140 Nm
BF4 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 Z 75 135 Nm
Gutachten zur Erteilung der ABE-Nr. 55342 nach §22 StVZO
Nr. : RA-001356-A0-233
Anlage-Nr. : 5
Seite : 2/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C38 8520
Typ(en): ABE / EG-Genehmigung(en):
DXA e13*2007/46*1103*..
DXA-LPG e13*2007/46*1288*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 134 Ford C-Max, Grand C- 235/30R20 A01) bis A10)
Max BF1) GCM) K03) K04) K13)
(Ausführungen mit K22) K27) K67) S01) T88)
Serie nicht nur
205/55R16)
Typ(en): ABE / EG-Genehmigung(en):
DA3 e13*2001/116*0144*..
DA3-RS e13*2001/116*1010*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
224 bis 257 Ford Focus RS 235/30R20 A01) bis A10)
BF1) K01) K13) K16) K22)
§22 55342*00
K72)
Typ(en): ABE / EG-Genehmigung(en):
DYB e13*2007/46*1138*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
136 bis 184 Ford Focus ST 235/30R20 A01) bis A10)
BF1) K01) K04) K13) K22)
K25)
Typ(en): ABE / EG-Genehmigung(en):
DEH e13*2007/46*1911*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 134 Ford Focus Active 225/35R20 A02) bis A10)
(Limousine, Kombi) A11) BF1)
235/30R20
T88)
245/30R20
255/30R20
Gutachten zur Erteilung der ABE-Nr. 55342 nach §22 StVZO
Nr. : RA-001356-A0-233
Anlage-Nr. : 5
Seite : 3/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C38 8520
Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 147 Ford Kuga 225/35R20 A02) bis A10)
(1. Generation) A93) N235) BF1) E61) S01)
235/35R20
A93)
245/35R20
A93)
255/30R20
A01) A93) K03)
255/35R20
A01) A93a) K03)
§22 55342*00
Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 178 Ford Kuga 245/35R20 A02) bis A10)
(2. Generation) BF1) E62)
255/35R20
A01) K03) K77)
Typ(en): ABE / EG-Genehmigung(en):
DFK e13*2007/46*2188*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 140 Ford Kuga 235/45R20 A02) bis A10)
(3. Generation) A11) A93) BF2)
Typ(en): ABE / EG-Genehmigung(en):
BA7 e13*2001/116*0249*..
BA7-LPG e13*2001/116*1015*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 176 Ford Mondeo 235/30R20 A01) bis A10)
(bis Modelljahr 2014) GA6) T88) BF3) E52) E64) K04) S01)
245/30R20
G2D) T90)
Gutachten zur Erteilung der ABE-Nr. 55342 nach §22 StVZO
Nr. : RA-001356-A0-233
Anlage-Nr. : 5
Seite : 4/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C38 8520
Typ(en): ABE / EG-Genehmigung(en):
BA7 e13*2001/116*0249*..
BA7-HEV e13*2007/46*1485*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 177 Ford Mondeo 225/35R20 A02) bis A10)
(ab Modelljahr 2015) N235) T90) A11) BF3) E65)
225/35R20 M+S
T90)
235/30R20
A01) K04) T88)
235/35R20
A01) GEU) K04) K13) K25)
245/30R20
A01) K04) T90)
§22 55342*00
255/30R20
A01) K03) K04) K13) K25)
Typ(en): ABE / EG-Genehmigung(en):
J2K e9*2007/46*3165*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 147 Ford Puma 225/35R20 A01) bis A10)
A11) BF4) K01) K04)
235/30R20
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
Gutachten zur Erteilung der ABE-Nr. 55342 nach §22 StVZO
Nr. : RA-001356-A0-233
Anlage-Nr. : 5
Seite : 5/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C38 8520
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
§22 55342*00
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: Z 75
Anzugsmoment: 130 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: Z 75
Anzugsmoment: 120 Nm
Gutachten zur Erteilung der ABE-Nr. 55342 nach §22 StVZO
Nr. : RA-001356-A0-233
Anlage-Nr. : 5
Seite : 6/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C38 8520
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: Z 75
Anzugsmoment: 140 Nm
BF4) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: Z 75
Anzugsmoment: 135 Nm
E52) Nur zulässig bei Fahrzeugausführungen, die an Achse 2 mit Stehbolzen mit einer Länge von 26
mm ausgerüstet sind. Diese sind Fahrzeuge ab Produktionsdatum Januar 2008.
Überprüfung: Einschraubtiefe min 6,5 Umdrehungen.
E61) Nur zulässig an Fahrzeugausführungen Ford Kuga der 1. Generation:
§22 55342*00
• an 9. und 10. Stelle der Fahrzeug-Identifikations-Nr steht `DR`
E62) Nur zulässig an Fahrzeugausführungen Ford Kuga der 2. Generation:
• an 9. und 10. Stelle der Fahrzeug-Identifikations-Nr steht `MA`
E64) Beim Typ BA7 nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e13*2001/116*0249*25.
E65) Beim Typ BA7 nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e13*2001/116*0249*26.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G2D) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/60R16,
235/40R19, 235/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
GA6) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/50R17,
215/60R16, 235/40R18, 235/40R19, 235/45R17, 235/45R18 ausgerüstet oder min. einer
dieser Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
GCM) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/50R17,
235/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
Gutachten zur Erteilung der ABE-Nr. 55342 nach §22 StVZO
Nr. : RA-001356-A0-233
Anlage-Nr. : 5
Seite : 7/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C38 8520
GEU) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R17,
235/40R19, 235/45R18, 235/50R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in
den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
§22 55342*00
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu
kürzen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum Schweller
komplett umzulegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klemmen
bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
K27) An Achse 1 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K67) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis 45-Grad
vor der Radmitte eng an das Radhaus anzulegen.
K72) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zum
Schweller eng an das Blechradhaus anzulegen.
Gutachten zur Erteilung der ABE-Nr. 55342 nach §22 StVZO
Nr. : RA-001356-A0-233
Anlage-Nr. : 5
Seite : 8/8
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C38 8520
K77) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen, sind folgende Maßnahmen
erforderlich:
• die KS-Radhausverbreiterung ist im Bereich von 40 Grad hinter der Radmitte auf einer
Länge von 100 mm in Richtung Schweller, um 10 mm zu kürzen,
• der in diesem Bereich befindliche Kunststoffniet ist zu entfernen und die dahinter
befindliche Blechlasche der Radhauskante ist komplett umzulegen,
• der Kunststoffinnenkotflügel ist im oben genannten Bereich um 20 mm nach innen oben,
warm einzuformen oder auszuschneiden.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe / Bremstrommel
sind zu entfernen.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
§22 55342*00
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 5 mit den Seiten 1-8 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ C38 8520 des Auftraggebers CMS Automotive Trading GmbH
Geschäftsstelle Essen, 07.02.2025
