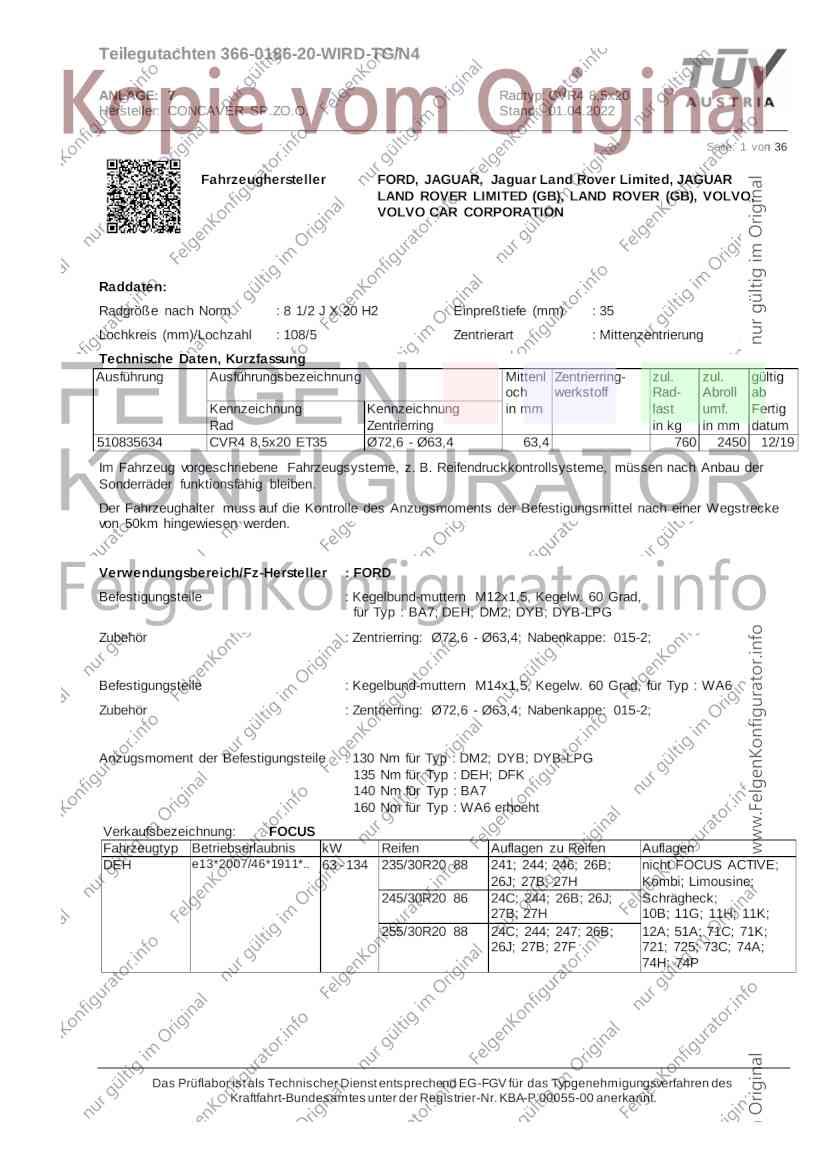

Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 1 von 36
Fahrzeughersteller FORD, JAGUAR, Jaguar Land Rover Limited, JAGUAR
LAND ROVER LIMITED (GB), LAND ROVER (GB), VOLVO,
VOLVO CAR CORPORATION
Raddaten:
Radgröße nach Norm : 8 1/2 J X 20 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
510835634 CVR4 8,5x20 ET35 Ø72,6 - Ø63,4 63,4 760 2450 12/19
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : BA7; DEH; DM2; DYB; DYB-LPG
Zubehör : Zentrierring: Ø72,6 - Ø63,4; Nabenkappe: 015-2;
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad, für Typ : WA6
Zubehör : Zentrierring: Ø72,6 - Ø63,4; Nabenkappe: 015-2;
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : DM2; DYB; DYB-LPG
135 Nm für Typ : DEH; DFK
140 Nm für Typ : BA7
160 Nm für Typ : WA6 erhoeht
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DEH e13*2007/46*1911*.. 63 - 134 235/30R20 88 241; 244; 246; 26B; nicht FOCUS ACTIVE;
26J; 27B; 27H Kombi; Limousine;
245/30R20 86 24C; 244; 26B; 26J; Schrägheck;
27B; 27H 10B; 11G; 11H; 11K;
255/30R20 88 24C; 244; 247; 26B; 12A; 51A; 71C; 71K;
26J; 27B; 27F 721; 725; 73C; 74A;
74H; 74P
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________

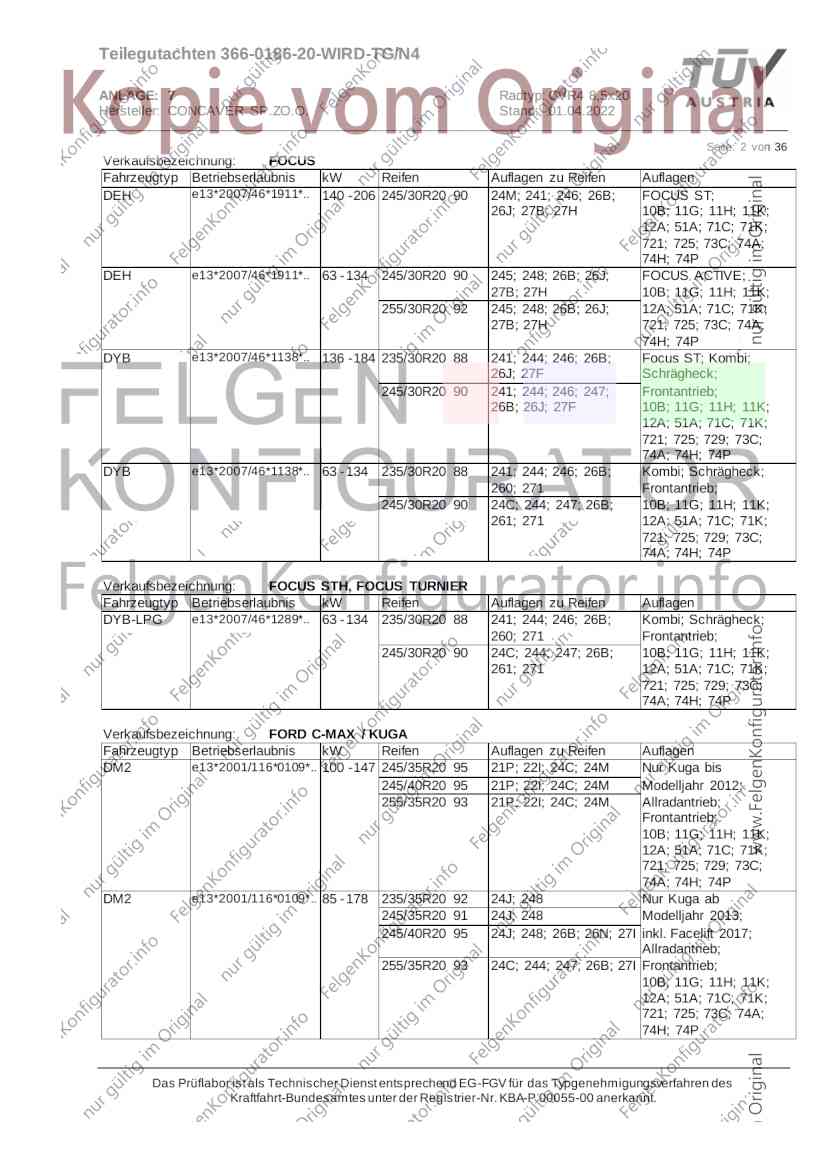

Seite: 2 von 36
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DEH e13*2007/46*1911*.. 140 - 206 245/30R20 90 24M; 241; 246; 26B; FOCUS ST;
26J; 27B; 27H 10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
DEH e13*2007/46*1911*.. 63 - 134 245/30R20 90 245; 248; 26B; 26J; FOCUS ACTIVE;
27B; 27H 10B; 11G; 11H; 11K;
255/30R20 92 245; 248; 26B; 26J; 12A; 51A; 71C; 71K;
27B; 27H 721; 725; 73C; 74A;
74H; 74P
DYB e13*2007/46*1138*.. 136 - 184 235/30R20 88 241; 244; 246; 26B; Focus ST; Kombi;
26J; 27F Schrägheck;
245/30R20 90 241; 244; 246; 247; Frontantrieb;
26B; 26J; 27F 10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74H; 74P
DYB e13*2007/46*1138*.. 63 - 134 235/30R20 88 241; 244; 246; 26B; Kombi; Schrägheck;
260; 271 Frontantrieb;
245/30R20 90 24C; 244; 247; 26B; 10B; 11G; 11H; 11K;
261; 271 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74H; 74P
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 63 - 134 235/30R20 88 241; 244; 246; 26B; Kombi; Schrägheck;
260; 271 Frontantrieb;
245/30R20 90 24C; 244; 247; 26B; 10B; 11G; 11H; 11K;
261; 271 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74H; 74P
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 100 - 147 245/35R20 95 21P; 22I; 24C; 24M Nur Kuga bis
245/40R20 95 21P; 22I; 24C; 24M Modelljahr 2012;
255/35R20 93 21P; 22I; 24C; 24M Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74H; 74P
DM2 e13*2001/116*0109*.. 85 - 178 235/35R20 92 24J; 248 Nur Kuga ab
245/35R20 91 24J; 248 Modelljahr 2013;
245/40R20 95 24J; 248; 26B; 26N; 27I inkl. Facelift 2017;
Allradantrieb;
255/35R20 93 24C; 244; 247; 26B; 27I Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 3 von 36
Verkaufsbezeichnung: FORD KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DFK e13*2007/46*2188*.. 88 - 140 245/45R20 99 24J; 248; 26P; 27I Allradantrieb;
255/40R20 97 24J; 248; 26P; 27B Frontantrieb;
255/45R20 101 24J; 248; 26P; 27B 10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 85 - 177 245/35R20 95 241; 244; 246; 247; ab
26B; 26N; 27B e13*2001/116*0249*26;
Kombi; Stufenheck;
Schrägheck; Ohne
Radhausverbreiter.
Serie;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
BA7 e13*2001/116*0249*.. 74 - 107 245/30R20 90W 21B; 22B; 22L; 24D; bis
24J; 5GA e13*2001/116*0249*25;
74 - 176 245/30R20 90Y 21B; 22B; 22L; 24D; Stufenheck;
24J; 5GA Schrägheck;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
BA7 e13*2001/116*0249*.. 85 - 177 245/35R20 95 241; 244; 246; 247; ab
26B; 26N; 27B e13*2001/116*0249*26;
Kombi; Stufenheck;
Schrägheck; Mit
Radhausverbreiterung
Serie;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
BA7 e13*2001/116*0249*.. 74 - 107 245/30R20 90W 21B; 22B; 22L; 24D; bis
24J; 5GA e13*2001/116*0249*25;
74 - 176 245/30R20 90Y 21B; 22B; 22L; 24D; Kombi; Frontantrieb;
24J; 5GA 10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________

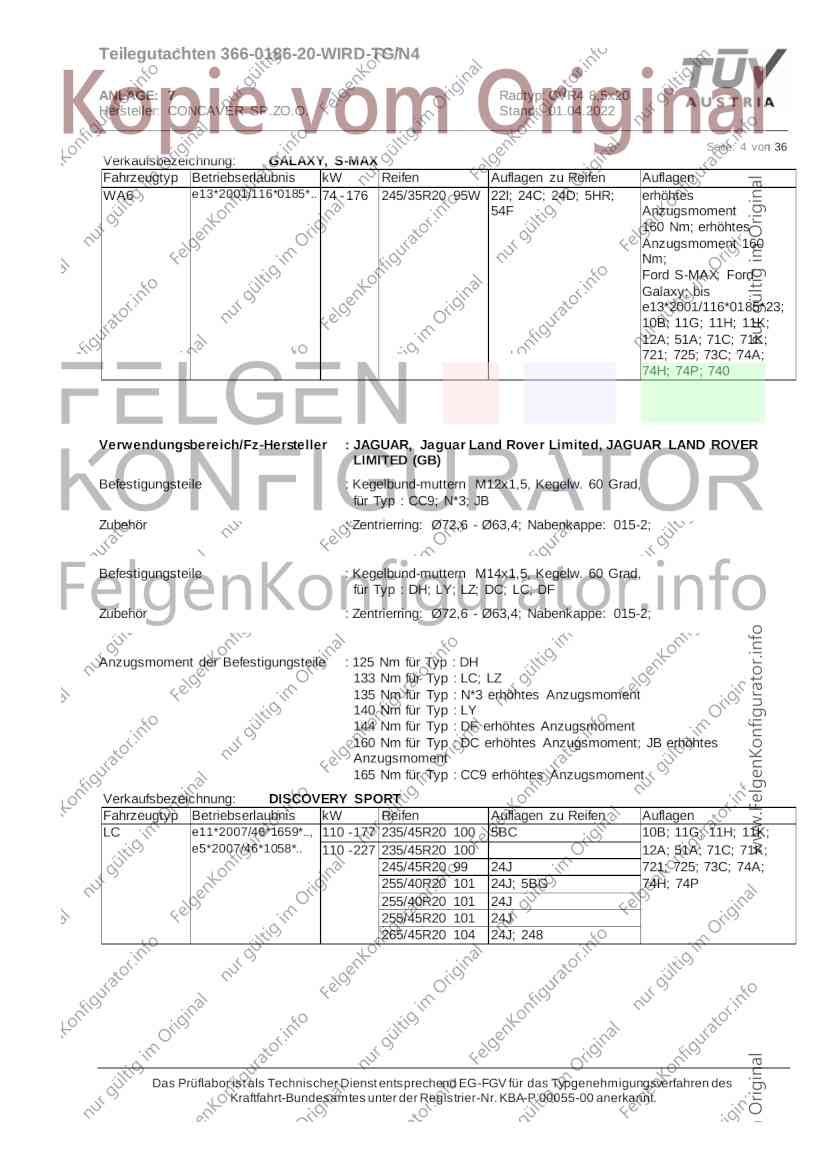

Seite: 4 von 36
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 74 - 176 245/35R20 95W 22I; 24C; 24D; 5HR; erhöhtes
54F Anzugsmoment
160 Nm; erhöhtes
Anzugsmoment 160
Nm;
Ford S-MAX; Ford
Galaxy; bis
e13*2001/116*0185*23;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 740
Verwendungsbereich/Fz-Hersteller : JAGUAR, Jaguar Land Rover Limited, JAGUAR LAND ROVER
LIMITED (GB)
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : CC9; N*3; JB
Zubehör : Zentrierring: Ø72,6 - Ø63,4; Nabenkappe: 015-2;
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad,
für Typ : DH; LY; LZ; DC; LC; DF
Zubehör : Zentrierring: Ø72,6 - Ø63,4; Nabenkappe: 015-2;
Anzugsmoment der Befestigungsteile : 125 Nm für Typ : DH
133 Nm für Typ : LC; LZ
135 Nm für Typ : N*3 erhöhtes Anzugsmoment
140 Nm für Typ : LY
144 Nm für Typ : DF erhöhtes Anzugsmoment
160 Nm für Typ : DC erhöhtes Anzugsmoment; JB erhöhtes
Anzugsmoment
165 Nm für Typ : CC9 erhöhtes Anzugsmoment
Verkaufsbezeichnung: DISCOVERY SPORT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LC e11*2007/46*1659*.., 110 - 177 235/45R20 100 5BC 10B; 11G; 11H; 11K;
e5*2007/46*1058*.. 110 - 227 235/45R20 100 12A; 51A; 71C; 71K;
245/45R20 99 24J 721; 725; 73C; 74A;
255/40R20 101 24J; 5BG 74H; 74P
255/40R20 101 24J
255/45R20 101 24J
265/45R20 104 24J; 248
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________

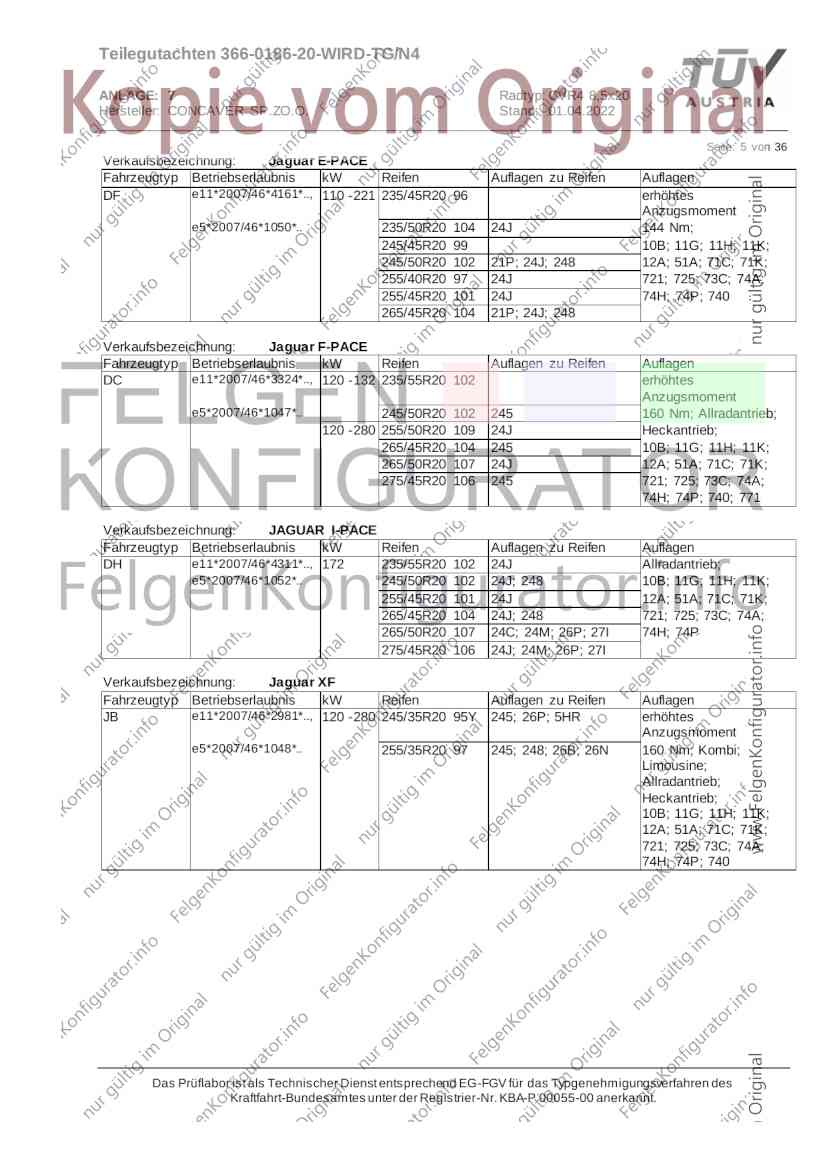

Seite: 5 von 36
Verkaufsbezeichnung: Jaguar E-PACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DF e11*2007/46*4161*.., 110 - 221 235/45R20 96 erhöhtes
Anzugsmoment
e5*2007/46*1050*.. 235/50R20 104 24J 144 Nm;
245/45R20 99 10B; 11G; 11H; 11K;
245/50R20 102 21P; 24J; 248 12A; 51A; 71C; 71K;
255/40R20 97 24J 721; 725; 73C; 74A;
255/45R20 101 24J 74H; 74P; 740
265/45R20 104 21P; 24J; 248
Verkaufsbezeichnung: Jaguar F-PACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DC e11*2007/46*3324*.., 120 - 132 235/55R20 102 erhöhtes
Anzugsmoment
e5*2007/46*1047*.. 245/50R20 102 245 160 Nm; Allradantrieb;
120 - 280 255/50R20 109 24J Heckantrieb;
265/45R20 104 245 10B; 11G; 11H; 11K;
265/50R20 107 24J 12A; 51A; 71C; 71K;
275/45R20 106 245 721; 725; 73C; 74A;
74H; 74P; 740; 771
Verkaufsbezeichnung: JAGUAR I-PACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DH e11*2007/46*4311*.., 172 235/55R20 102 24J Allradantrieb;
e5*2007/46*1052*.. 245/50R20 102 24J; 248 10B; 11G; 11H; 11K;
255/45R20 101 24J 12A; 51A; 71C; 71K;
265/45R20 104 24J; 248 721; 725; 73C; 74A;
265/50R20 107 24C; 24M; 26P; 27I 74H; 74P
275/45R20 106 24J; 24M; 26P; 27I
Verkaufsbezeichnung: Jaguar XF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JB e11*2007/46*2981*.., 120 - 280 245/35R20 95Y 245; 26P; 5HR erhöhtes
Anzugsmoment
e5*2007/46*1048*.. 255/35R20 97 245; 248; 26B; 26N 160 Nm; Kombi;
Limousine;
Allradantrieb;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 740
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 6 von 36
Verkaufsbezeichnung: JAGUAR XF,JAGUAR XF SPORTBRAKE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CC9 e11*2001/116*0323*.. 120 - 219 245/35R20 95 21P; 24M; 51J; 765 erhöhtes
Anzugsmoment
255/35R20 21P; 22I; 24M; 51G 165 Nm;
255/35R20 97 21P; 21Q; 22I; 24M Kombilimousine;
Limousine;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74H; 74P; 740
Verkaufsbezeichnung: JAGUAR XJ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N*3 e11*2001/116*0217*.. 152 - 291 255/35R20 21P; 22I; 51G erhöhtes
Anzugsmoment
135 Nm; nur bis
e11*2001/116*0217*04;
Heckantrieb;
Luftfederung; nicht
für gepanzerte Fz;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74H; 74P; 740;
76T
Verkaufsbezeichnung: Range Rover Evoque
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LZ e5*2007/46*0076*.. 110 - 221 235/45R20 100 Kraftomnibus;
235/50R20 10B; 11G; 11H; 11K;
104W
245/45R20 99 12A; 51A; 71C; 71K;
245/50R20 102 245; 248 721; 725; 73C; 74A;
255/40R20 97 74H; 74P
255/45R20 101
265/45R20 104 248
275/45R20 106 245; 248
Verkaufsbezeichnung: Range Rover Velar
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LY e11*2007/46*3954*.., 132 - 280 255/50R20 109 Allradantrieb;
e5*2007/46*1057*.. 265/45R20 104 10B; 11G; 11H; 11K;
265/50R20 107 26P 12A; 51A; 71C; 71K;
275/45R20 106 721; 725; 73C; 74A;
74H; 74P
Verwendungsbereich/Fz-Hersteller : LAND ROVER (GB)
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________

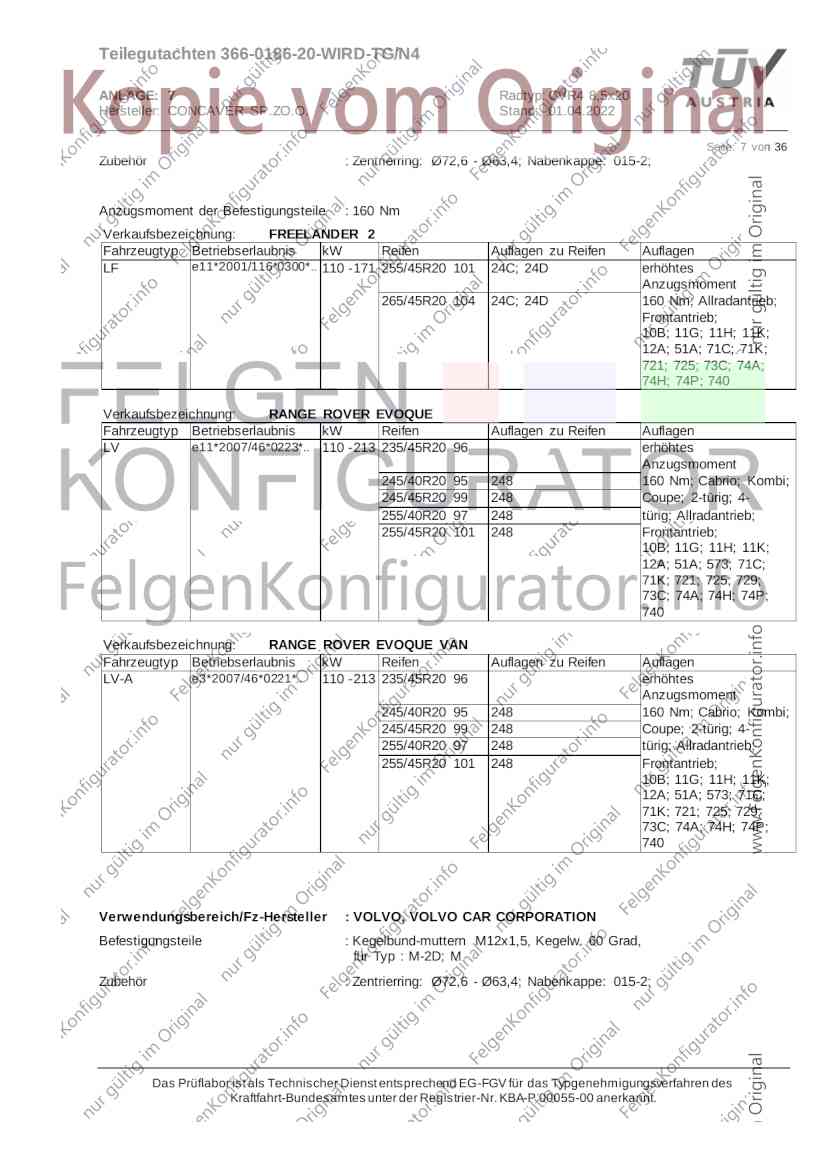

Seite: 7 von 36
Zubehör : Zentrierring: Ø72,6 - Ø63,4; Nabenkappe: 015-2;
Anzugsmoment der Befestigungsteile : 160 Nm
Verkaufsbezeichnung: FREELANDER 2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LF e11*2001/116*0300*.. 110 - 171 255/45R20 101 24C; 24D erhöhtes
Anzugsmoment
265/45R20 104 24C; 24D 160 Nm; Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 740
Verkaufsbezeichnung: RANGE ROVER EVOQUE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LV e11*2007/46*0223*.. 110 - 213 235/45R20 96 erhöhtes
Anzugsmoment
245/40R20 95 248 160 Nm; Cabrio; Kombi;
245/45R20 99 248 Coupe; 2-türig; 4-
255/40R20 97 248 türig; Allradantrieb;
255/45R20 101 248 Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74H; 74P;
740
Verkaufsbezeichnung: RANGE ROVER EVOQUE VAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LV-A e3*2007/46*0221*.. 110 - 213 235/45R20 96 erhöhtes
Anzugsmoment
245/40R20 95 248 160 Nm; Cabrio; Kombi;
245/45R20 99 248 Coupe; 2-türig; 4-
255/40R20 97 248 türig; Allradantrieb;
255/45R20 101 248 Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74H; 74P;
740
Verwendungsbereich/Fz-Hersteller : VOLVO, VOLVO CAR CORPORATION
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : M-2D; M
Zubehör : Zentrierring: Ø72,6 - Ø63,4; Nabenkappe: 015-2;
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________

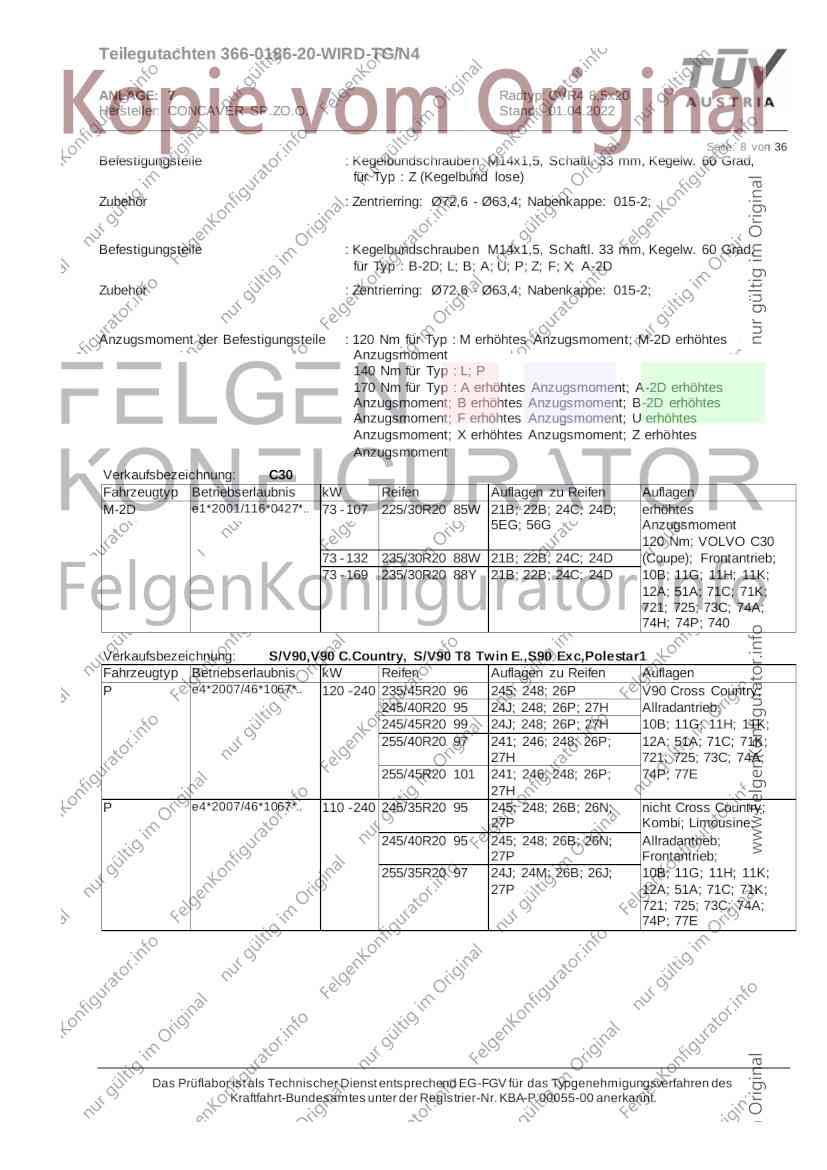

Seite: 8 von 36
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : Z (Kegelbund lose)
Zubehör : Zentrierring: Ø72,6 - Ø63,4; Nabenkappe: 015-2;
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : B-2D; L; B; A; U; P; Z; F; X; A-2D
Zubehör : Zentrierring: Ø72,6 - Ø63,4; Nabenkappe: 015-2;
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : M erhöhtes Anzugsmoment; M-2D erhöhtes
Anzugsmoment
140 Nm für Typ : L; P
170 Nm für Typ : A erhöhtes Anzugsmoment; A-2D erhöhtes
Anzugsmoment; B erhöhtes Anzugsmoment; B-2D erhöhtes
Anzugsmoment; F erhöhtes Anzugsmoment; U erhöhtes
Anzugsmoment; X erhöhtes Anzugsmoment; Z erhöhtes
Anzugsmoment
Verkaufsbezeichnung: C30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M-2D e1*2001/116*0427*.. 73 - 107 225/30R20 85W 21B; 22B; 24C; 24D; erhöhtes
5EG; 56G Anzugsmoment
120 Nm; VOLVO C30
73 - 132 235/30R20 88W 21B; 22B; 24C; 24D (Coupe); Frontantrieb;
73 - 169 235/30R20 88Y 21B; 22B; 24C; 24D 10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 740
Verkaufsbezeichnung: S/V90,V90 C.Country, S/V90 T8 Twin E.,S90 Exc,Polestar1
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P e4*2007/46*1067*.. 120 - 240 235/45R20 96 245; 248; 26P V90 Cross Country;
245/40R20 95 24J; 248; 26P; 27H Allradantrieb;
245/45R20 99 24J; 248; 26P; 27H 10B; 11G; 11H; 11K;
255/40R20 97 241; 246; 248; 26P; 12A; 51A; 71C; 71K;
27H 721; 725; 73C; 74A;
255/45R20 101 241; 246; 248; 26P; 74P; 77E
27H
P e4*2007/46*1067*.. 110 - 240 245/35R20 95 245; 248; 26B; 26N; nicht Cross Country;
27P Kombi; Limousine;
245/40R20 95 245; 248; 26B; 26N; Allradantrieb;
27P Frontantrieb;
255/35R20 97 24J; 24M; 26B; 26J; 10B; 11G; 11H; 11K;
27P 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________

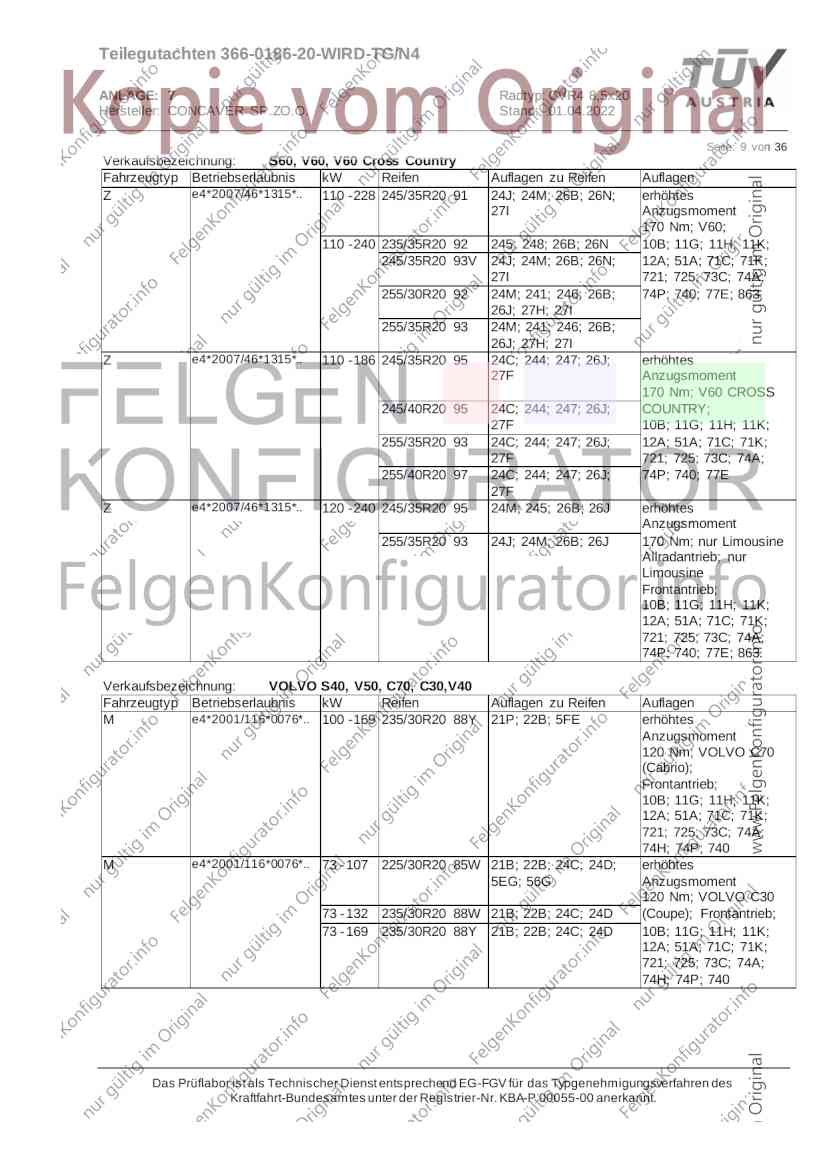

Seite: 9 von 36
Verkaufsbezeichnung: S60, V60, V60 Cross Country
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e4*2007/46*1315*.. 110 - 228 245/35R20 91 24J; 24M; 26B; 26N; erhöhtes
27I Anzugsmoment
170 Nm; V60;
110 - 240 235/35R20 92 245; 248; 26B; 26N 10B; 11G; 11H; 11K;
245/35R20 93V 24J; 24M; 26B; 26N; 12A; 51A; 71C; 71K;
27I 721; 725; 73C; 74A;
255/30R20 92 24M; 241; 246; 26B; 74P; 740; 77E; 863
26J; 27H; 27I
255/35R20 93 24M; 241; 246; 26B;
26J; 27H; 27I
Z e4*2007/46*1315*.. 110 - 186 245/35R20 95 24C; 244; 247; 26J; erhöhtes
27F Anzugsmoment
170 Nm; V60 CROSS
245/40R20 95 24C; 244; 247; 26J; COUNTRY;
27F 10B; 11G; 11H; 11K;
255/35R20 93 24C; 244; 247; 26J; 12A; 51A; 71C; 71K;
27F 721; 725; 73C; 74A;
255/40R20 97 24C; 244; 247; 26J; 74P; 740; 77E
27F
Z e4*2007/46*1315*.. 120 - 240 245/35R20 95 24M; 245; 26B; 26J erhöhtes
Anzugsmoment
255/35R20 93 24J; 24M; 26B; 26J 170 Nm; nur Limousine
Allradantrieb; nur
Limousine
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 77E; 863
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 100 - 169 235/30R20 88Y 21P; 22B; 5FE erhöhtes
Anzugsmoment
120 Nm; VOLVO C70
(Cabrio);
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 740
M e4*2001/116*0076*.. 73 - 107 225/30R20 85W 21B; 22B; 24C; 24D; erhöhtes
5EG; 56G Anzugsmoment
120 Nm; VOLVO C30
73 - 132 235/30R20 88W 21B; 22B; 24C; 24D (Coupe); Frontantrieb;
73 - 169 235/30R20 88Y 21B; 22B; 24C; 24D 10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 740
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________

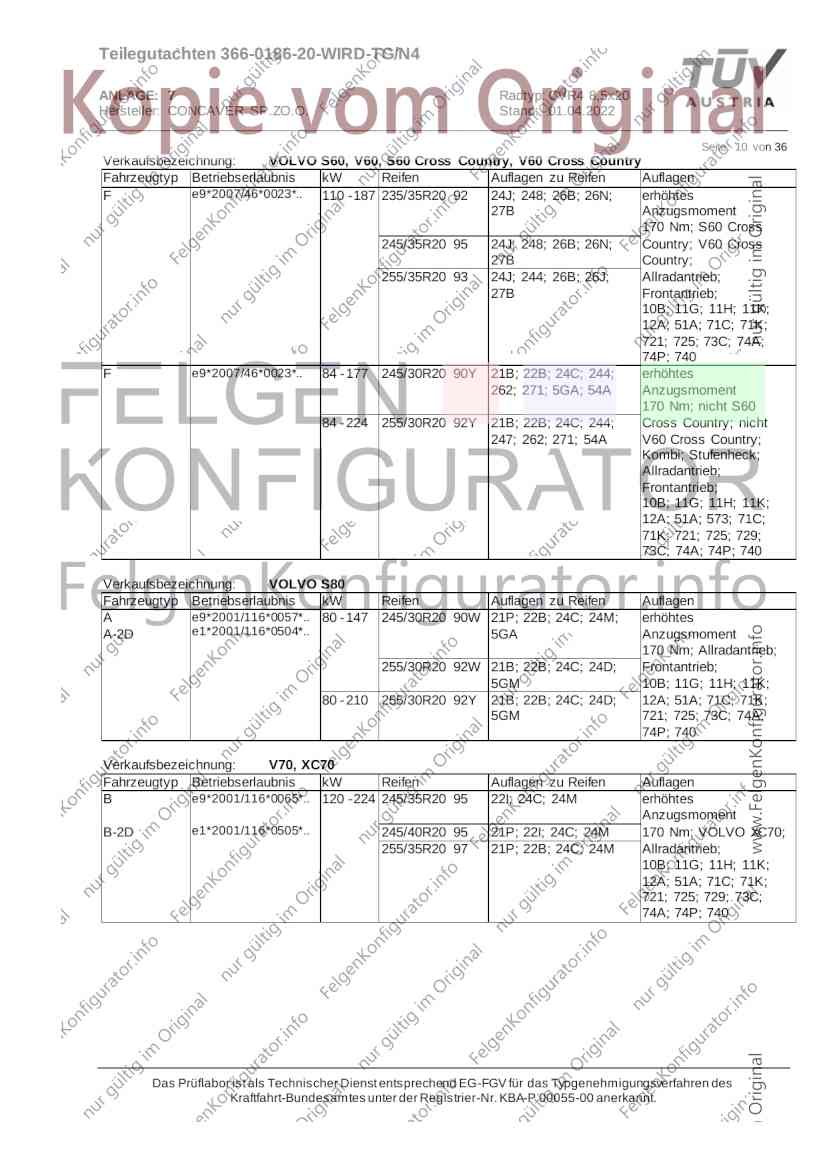

Seite: 10 von 36
Verkaufsbezeichnung: VOLVO S60, V60, S60 Cross Country, V60 Cross Country
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F e9*2007/46*0023*.. 110 - 187 235/35R20 92 24J; 248; 26B; 26N; erhöhtes
27B Anzugsmoment
170 Nm; S60 Cross
245/35R20 95 24J; 248; 26B; 26N; Country; V60 Cross
27B Country;
255/35R20 93 24J; 244; 26B; 26J; Allradantrieb;
27B Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740
F e9*2007/46*0023*.. 84 - 177 245/30R20 90Y 21B; 22B; 24C; 244; erhöhtes
262; 271; 5GA; 54A Anzugsmoment
170 Nm; nicht S60
84 - 224 255/30R20 92Y 21B; 22B; 24C; 244; Cross Country; nicht
247; 262; 271; 54A V60 Cross Country;
Kombi; Stufenheck;
Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P; 740
Verkaufsbezeichnung: VOLVO S80
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A e9*2001/116*0057*.. 80 - 147 245/30R20 90W 21P; 22B; 24C; 24M; erhöhtes
A-2D e1*2001/116*0504*.. 5GA Anzugsmoment
170 Nm; Allradantrieb;
255/30R20 92W 21B; 22B; 24C; 24D; Frontantrieb;
5GM 10B; 11G; 11H; 11K;
80 - 210 255/30R20 92Y 21B; 22B; 24C; 24D; 12A; 51A; 71C; 71K;
5GM 721; 725; 73C; 74A;
74P; 740
Verkaufsbezeichnung: V70, XC70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e9*2001/116*0065*.. 120 - 224 245/35R20 95 22I; 24C; 24M erhöhtes
Anzugsmoment
B-2D e1*2001/116*0505*.. 245/40R20 95 21P; 22I; 24C; 24M 170 Nm; VOLVO XC70;
255/35R20 97 21P; 22B; 24C; 24M Allradantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 740
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________

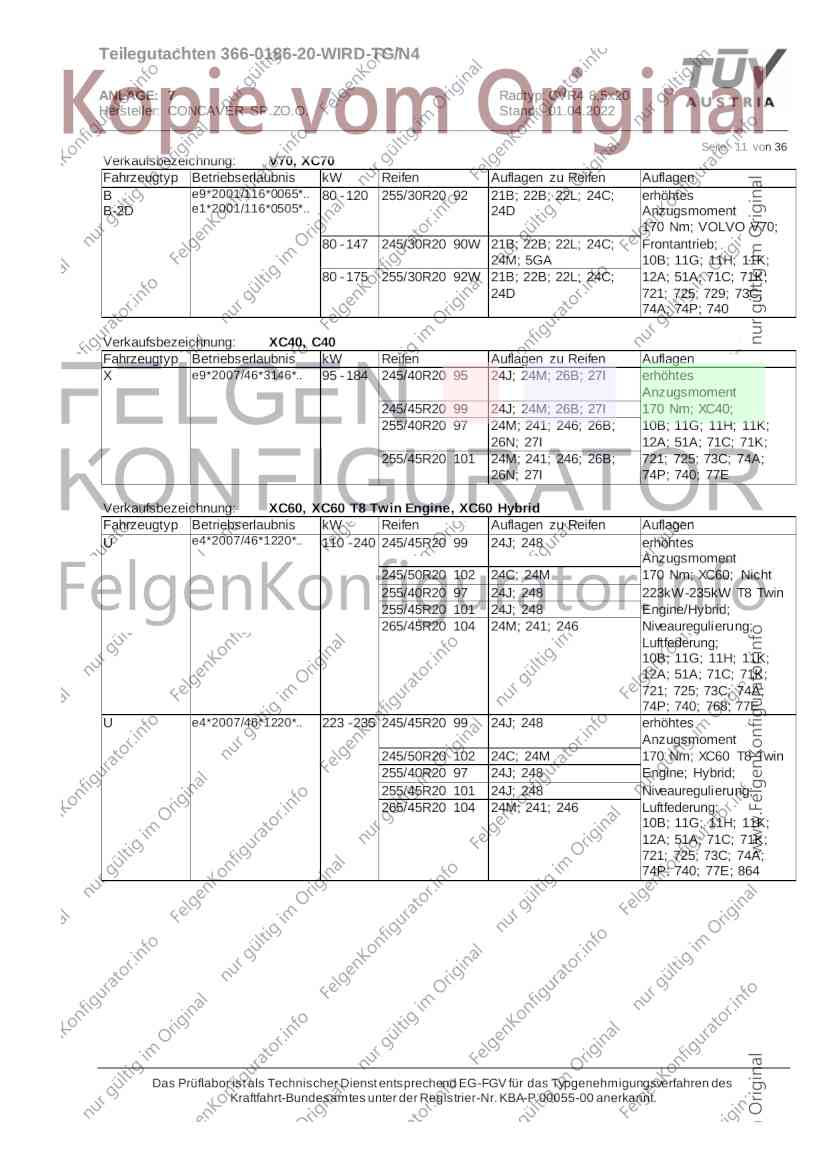

Seite: 11 von 36
Verkaufsbezeichnung: V70, XC70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e9*2001/116*0065*.. 80 - 120 255/30R20 92 21B; 22B; 22L; 24C; erhöhtes
B-2D e1*2001/116*0505*.. 24D Anzugsmoment
170 Nm; VOLVO V70;
80 - 147 245/30R20 90W 21B; 22B; 22L; 24C; Frontantrieb;
24M; 5GA 10B; 11G; 11H; 11K;
80 - 175 255/30R20 92W 21B; 22B; 22L; 24C; 12A; 51A; 71C; 71K;
24D 721; 725; 729; 73C;
74A; 74P; 740
Verkaufsbezeichnung: XC40, C40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X e9*2007/46*3146*.. 95 - 184 245/40R20 95 24J; 24M; 26B; 27I erhöhtes
Anzugsmoment
245/45R20 99 24J; 24M; 26B; 27I 170 Nm; XC40;
255/40R20 97 24M; 241; 246; 26B; 10B; 11G; 11H; 11K;
26N; 27I 12A; 51A; 71C; 71K;
255/45R20 101 24M; 241; 246; 26B; 721; 725; 73C; 74A;
26N; 27I 74P; 740; 77E
Verkaufsbezeichnung: XC60, XC60 T8 Twin Engine, XC60 Hybrid
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
U e4*2007/46*1220*.. 110 - 240 245/45R20 99 24J; 248 erhöhtes
Anzugsmoment
245/50R20 102 24C; 24M 170 Nm; XC60; Nicht
255/40R20 97 24J; 248 223kW-235kW T8 Twin
255/45R20 101 24J; 248 Engine/Hybrid;
265/45R20 104 24M; 241; 246 Niveauregulierung;
Luftfederung;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 768; 77E
U e4*2007/46*1220*.. 223 - 235 245/45R20 99 24J; 248 erhöhtes
Anzugsmoment
245/50R20 102 24C; 24M 170 Nm; XC60 T8 Twin
255/40R20 97 24J; 248 Engine; Hybrid;
255/45R20 101 24J; 248 Niveauregulierung;
265/45R20 104 24M; 241; 246 Luftfederung;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 77E; 864
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________

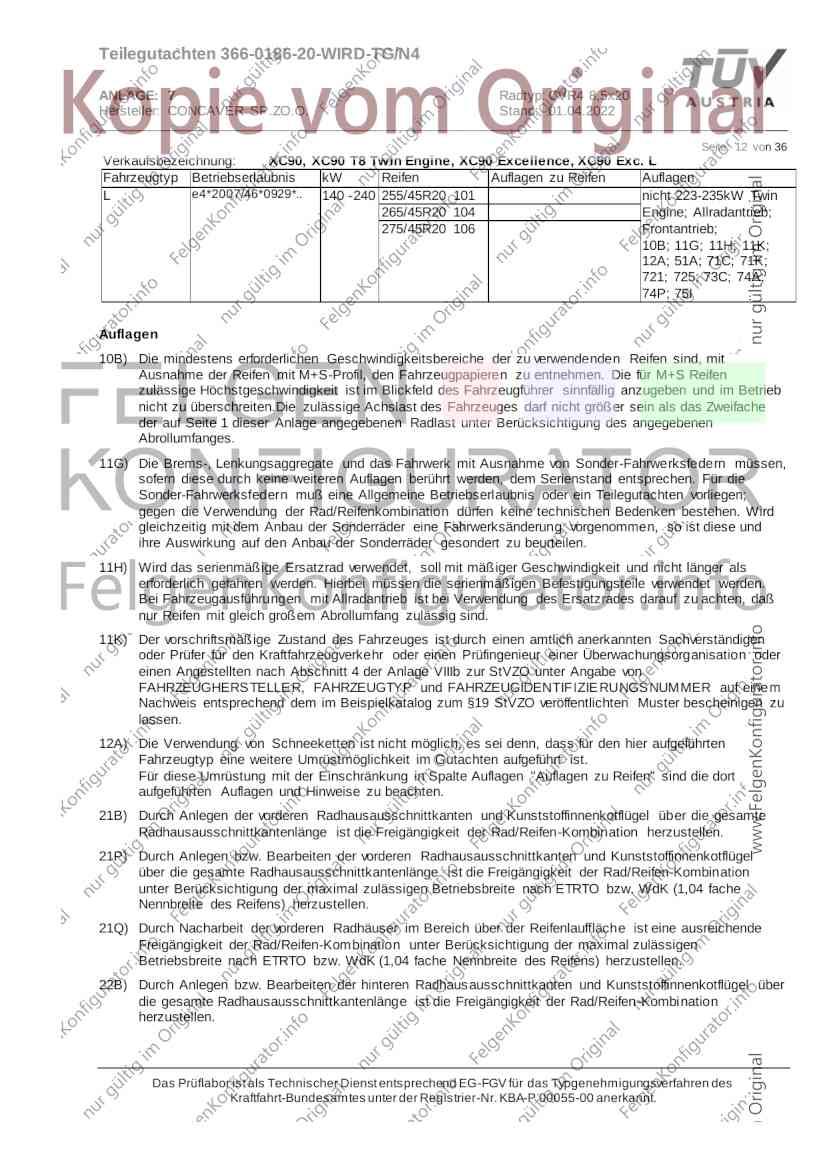

Seite: 12 von 36
Verkaufsbezeichnung: XC90, XC90 T8 Twin Engine, XC90 Excellence, XC90 Exc. L
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
L e4*2007/46*0929*.. 140 - 240 255/45R20 101 nicht 223-235kW Twin
265/45R20 104 Engine; Allradantrieb;
275/45R20 106 Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 75I
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11K) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
21Q) Durch Nacharbeit der vorderen Radhäuser im Bereich über der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 13 von 36

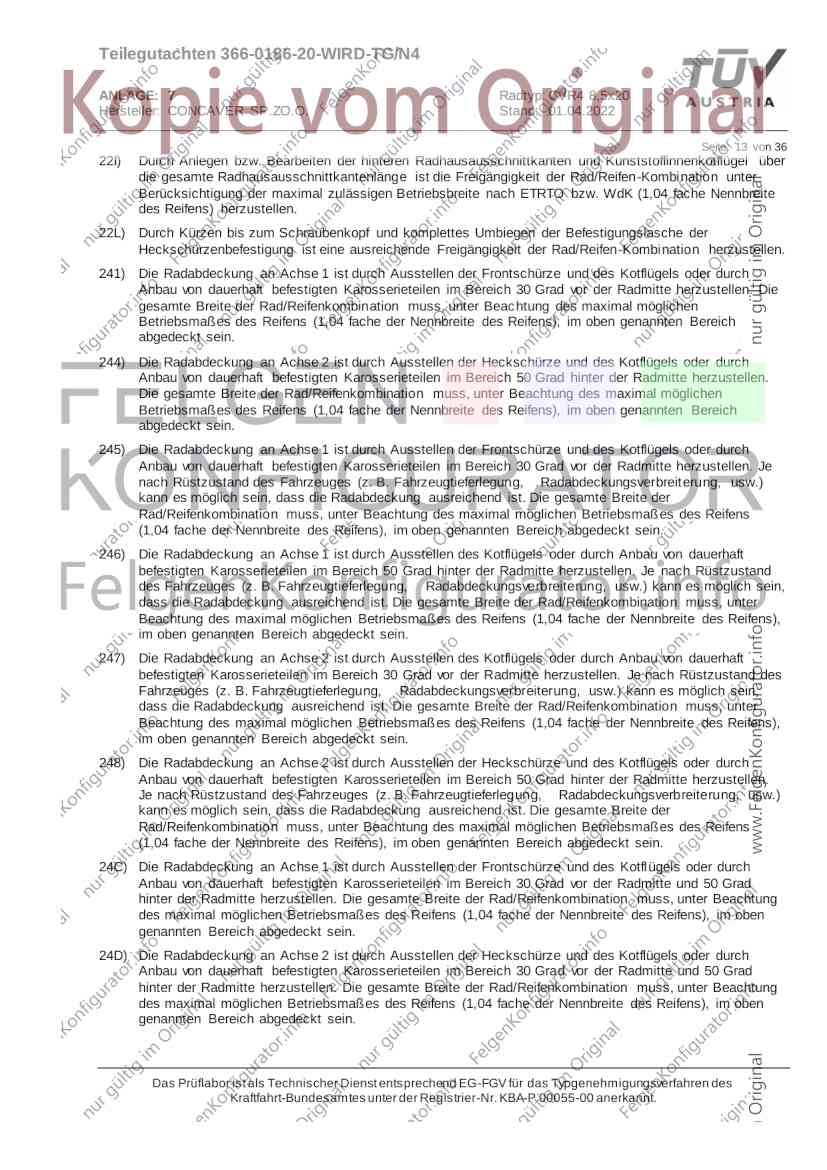

22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beac htung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreit erung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotfl ügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________

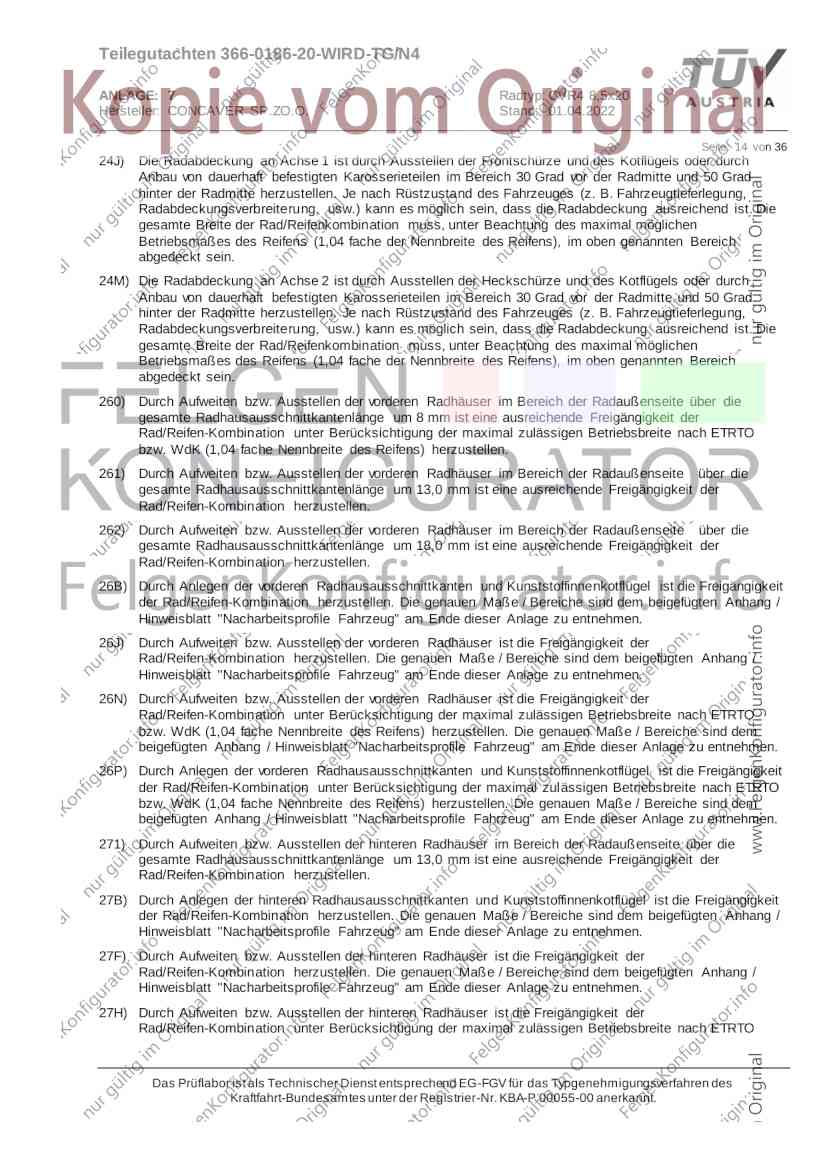

Seite: 14 von 36
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
261) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
262) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 18,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /

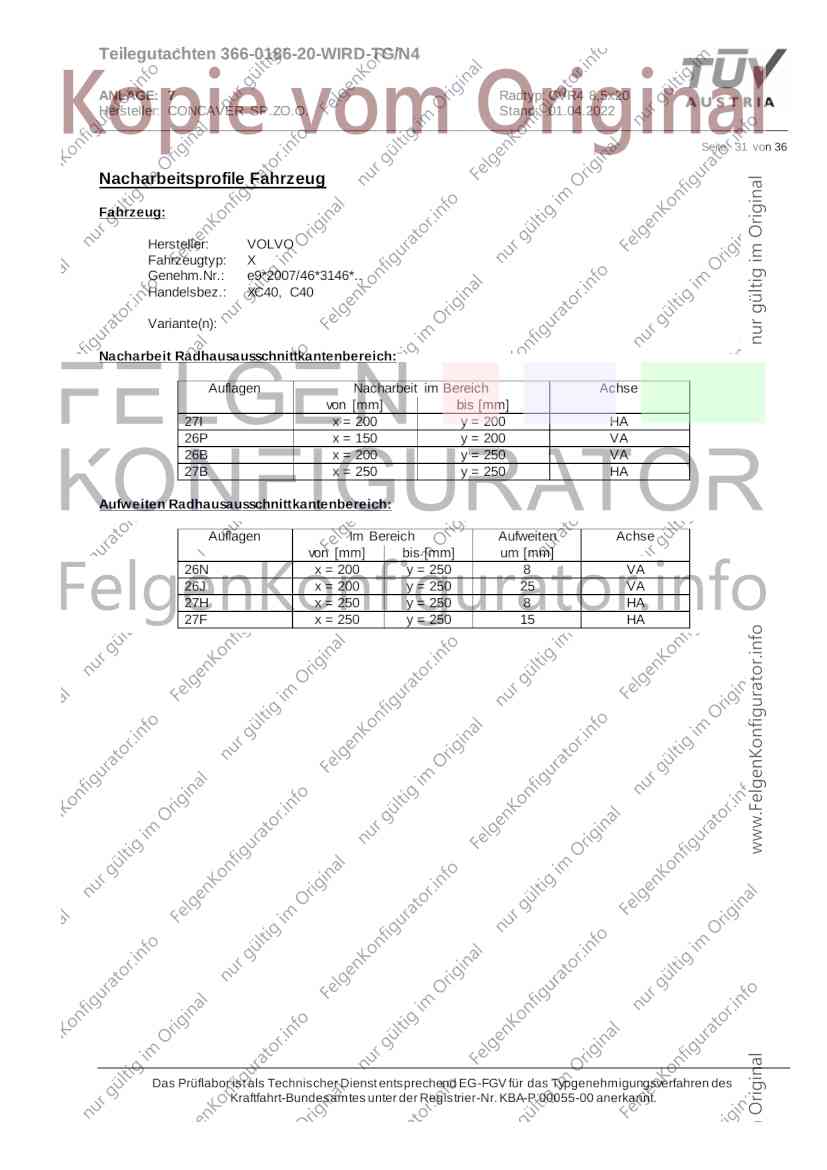

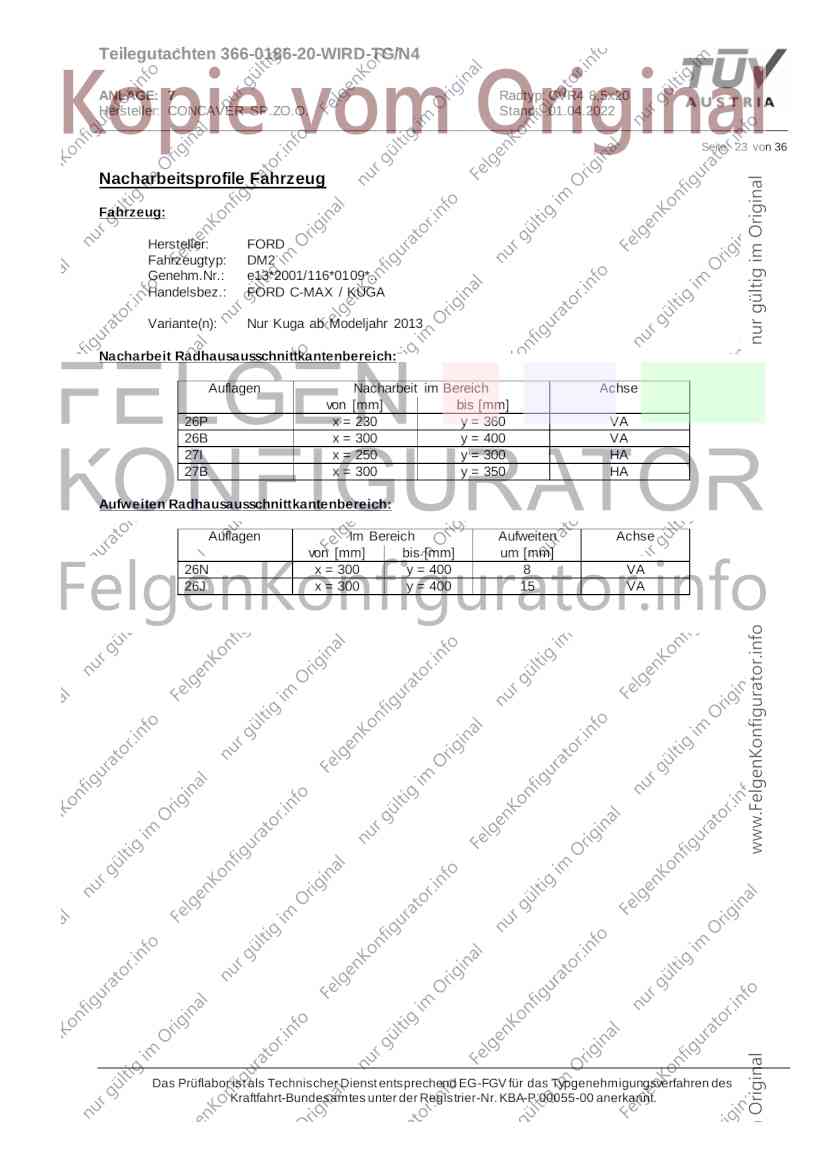

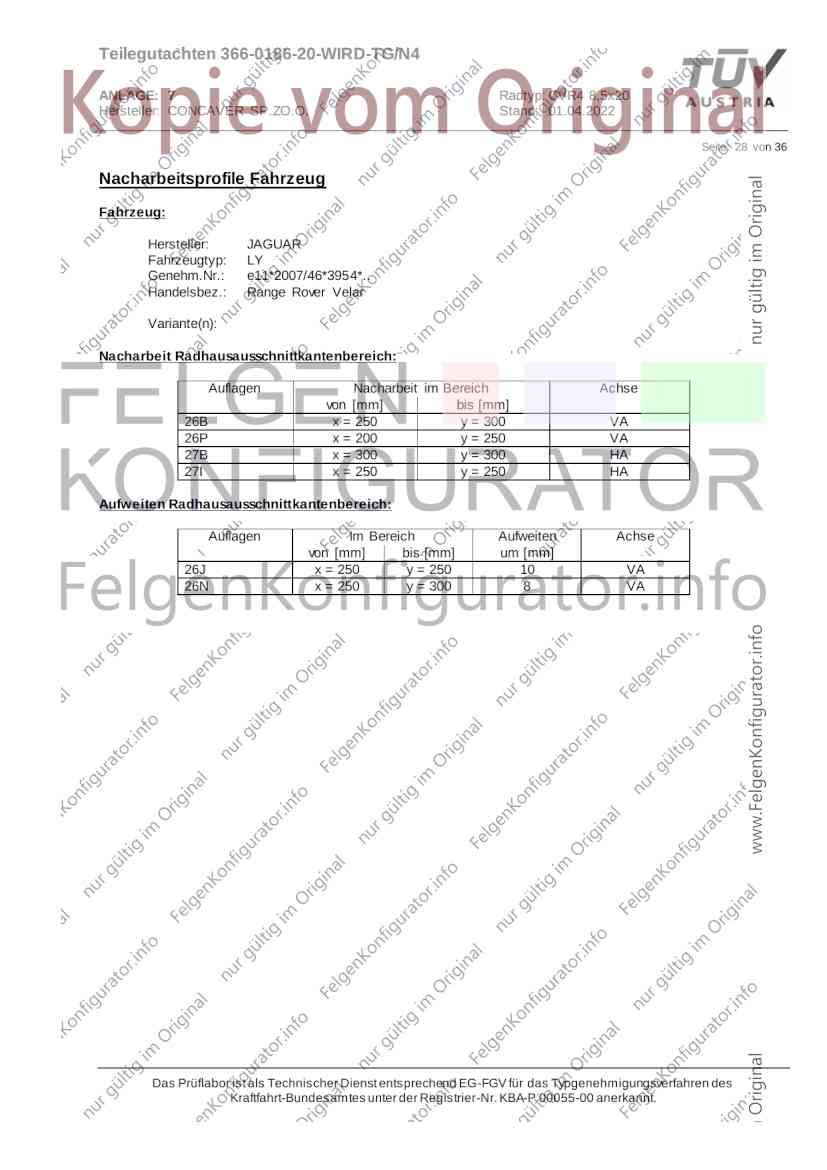

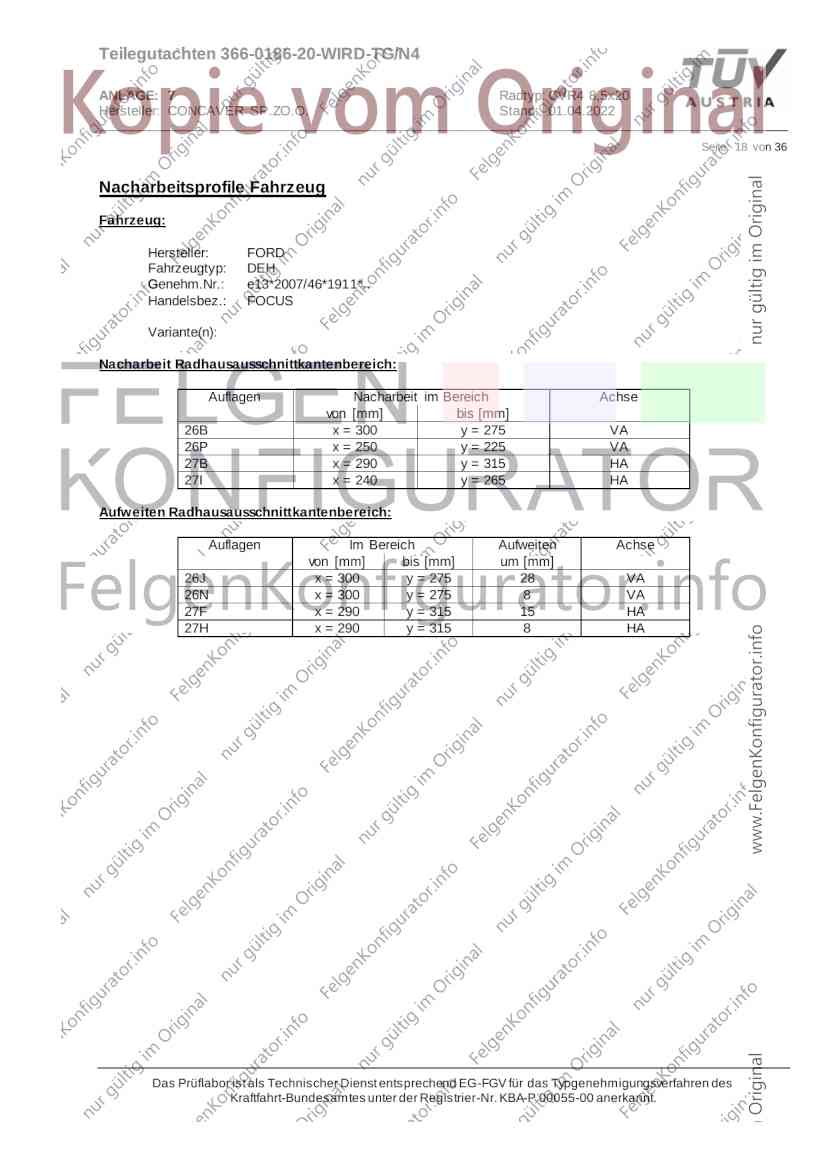

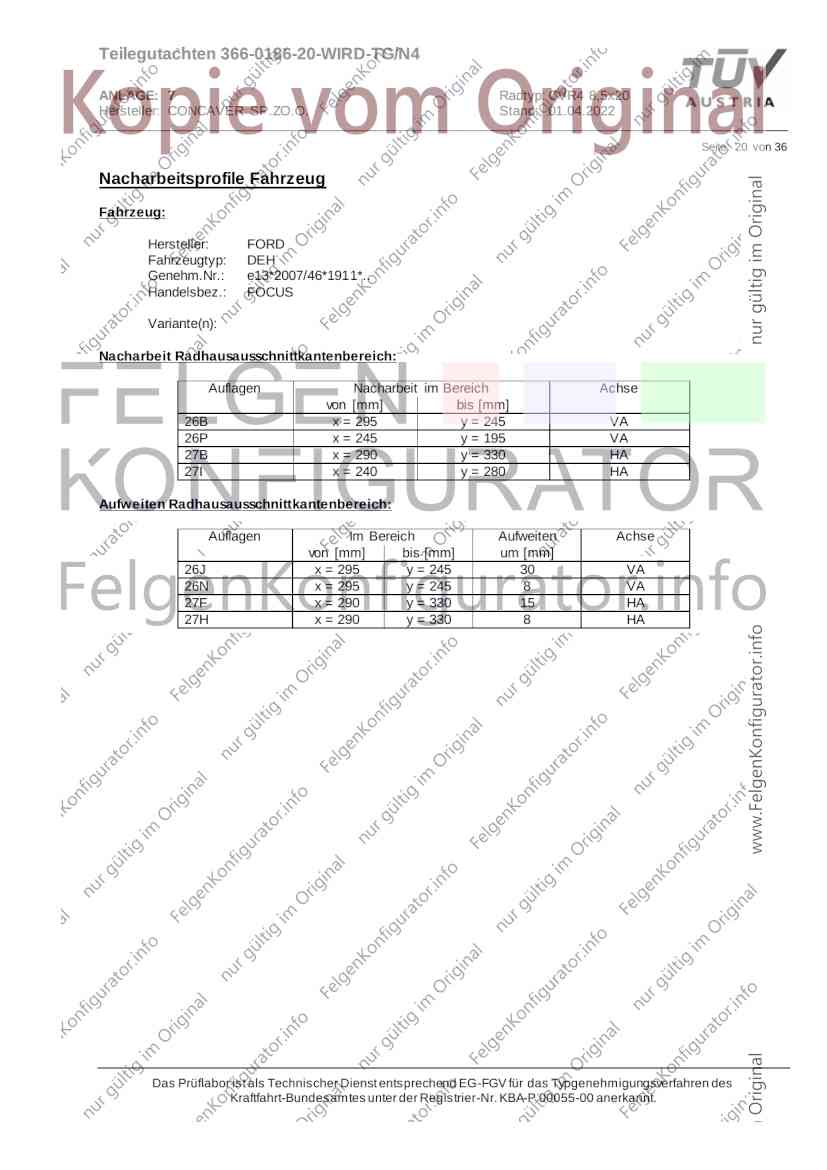

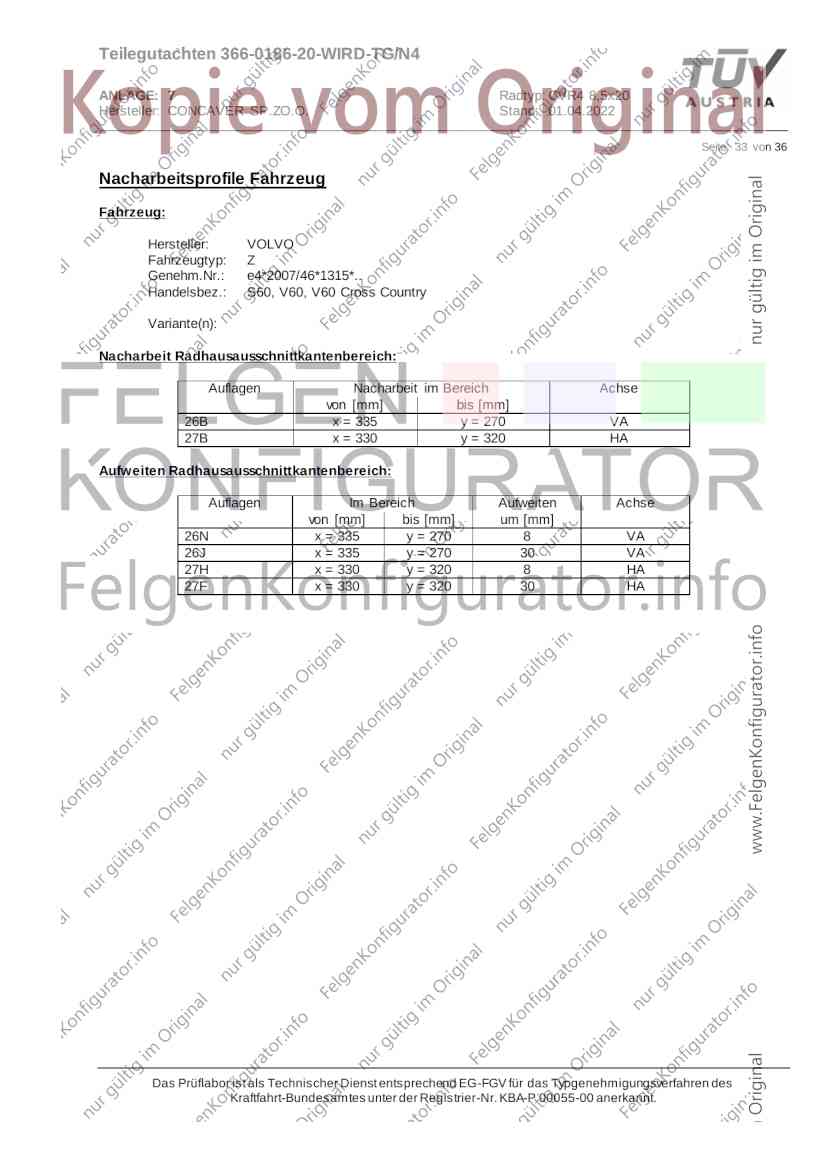

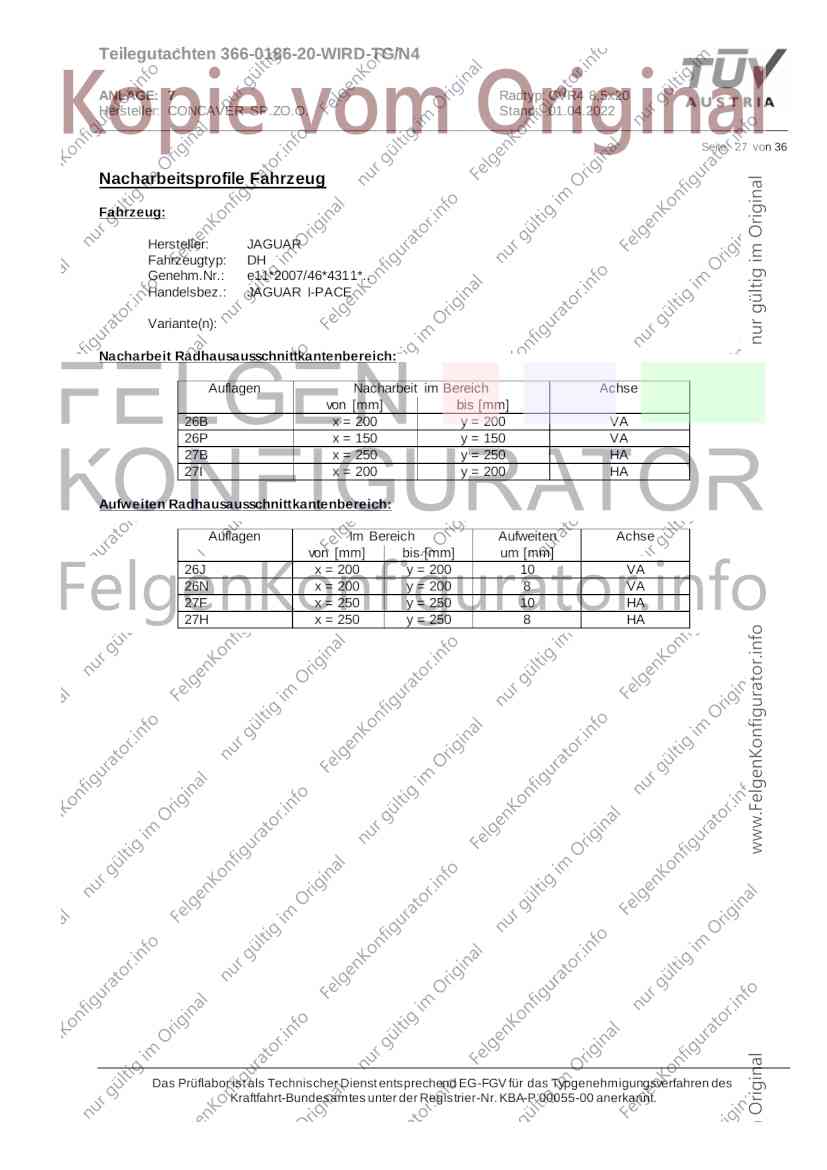

Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________

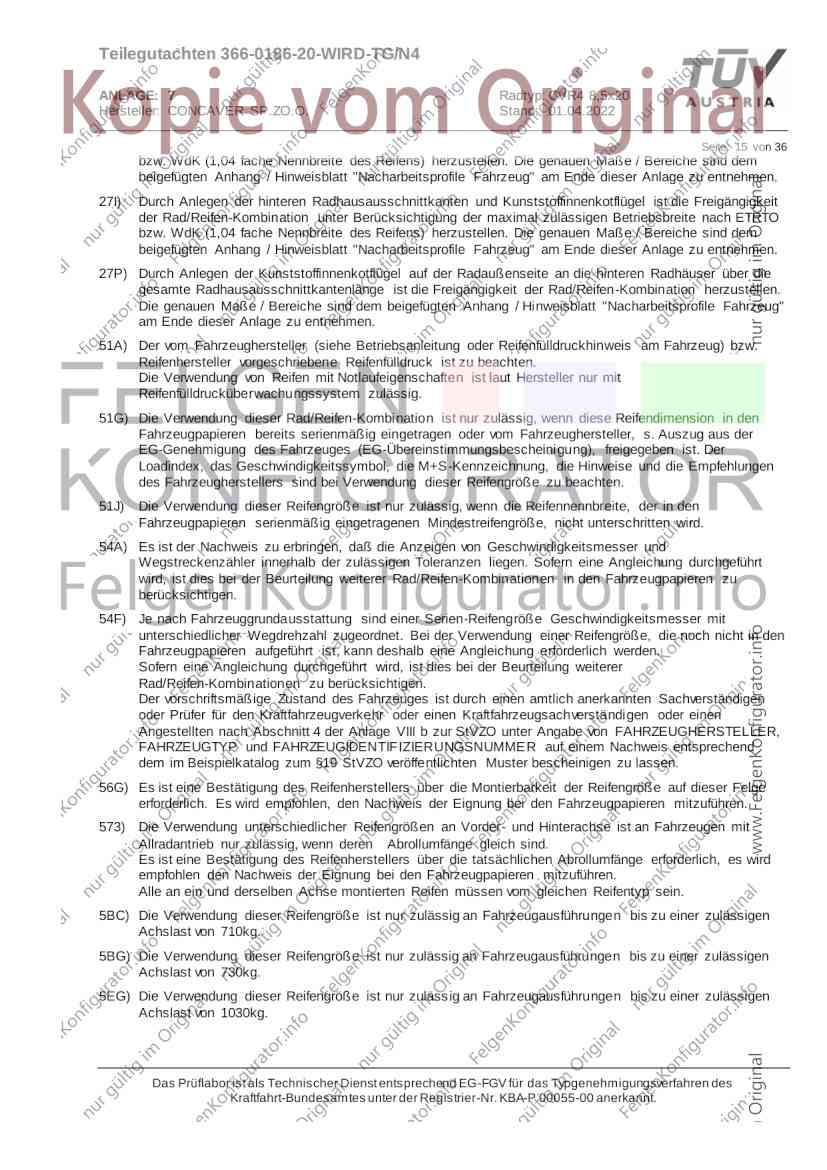

Seite: 15 von 36
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27P) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die hinteren Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Die genauen Maße / Bereiche sind dem beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug"
am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMME R auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5BC) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 710kg.
5BG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 730kg.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 16 von 36

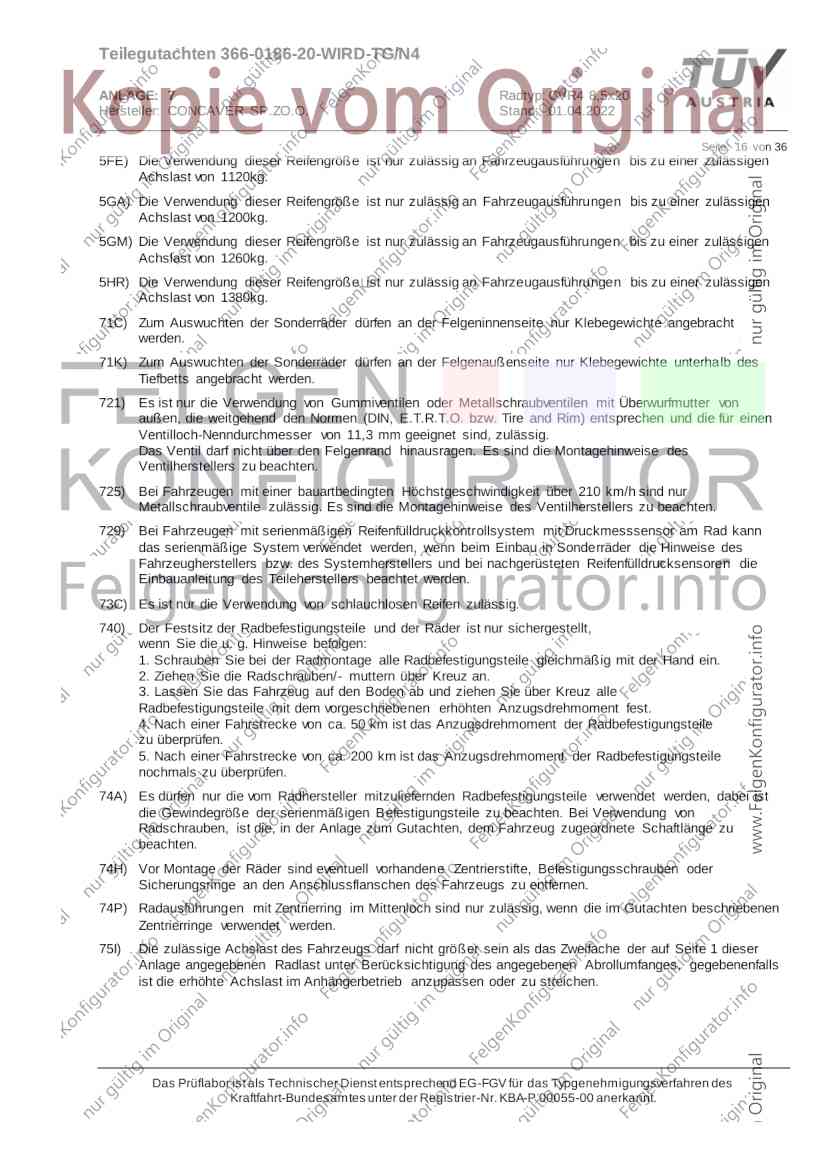

5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5GA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1200kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
5HR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1380kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 17 von 36

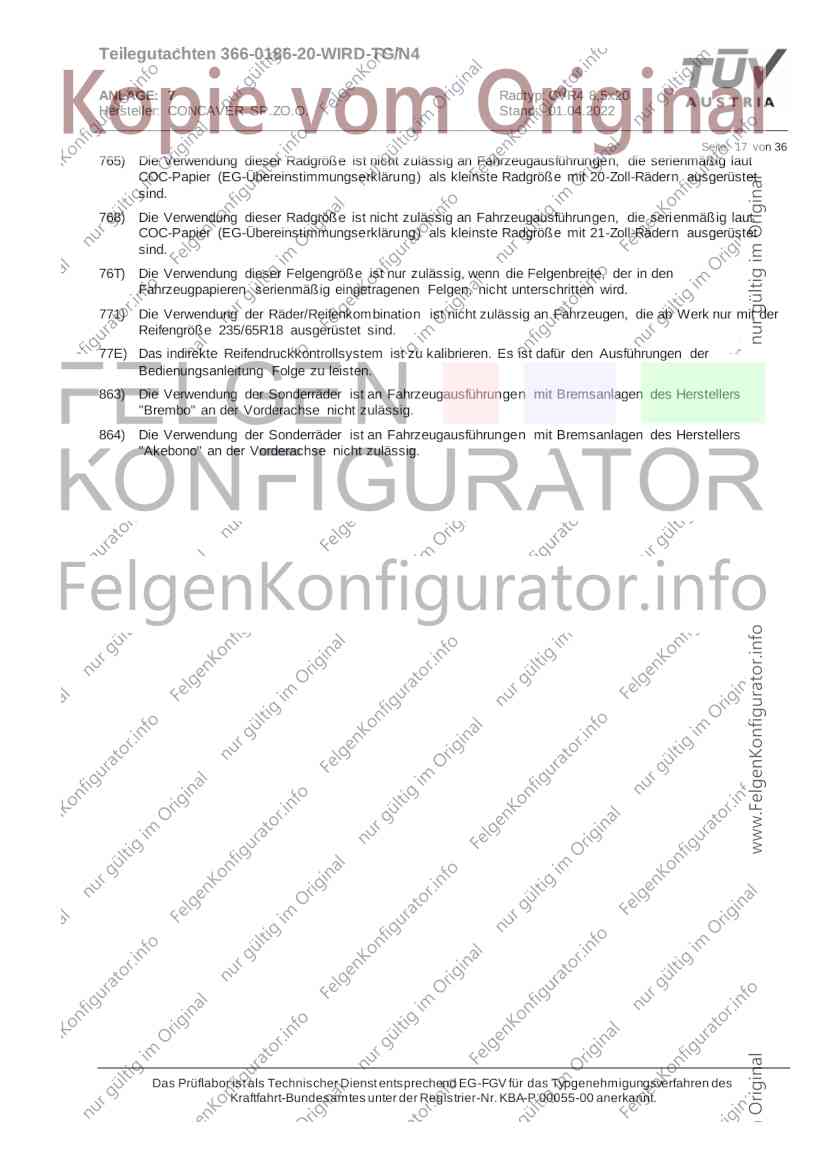

765) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 20-Zoll-Rädern ausgerüstet
sind.
768) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die seri enmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 21-Zoll-Rädern ausgerüstet
sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
771) Die Verwendung der Räder/Reifenkombination ist nicht zulässig an Fahrzeugen, die ab Werk nur mit der
Reifengröße 235/65R18 ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
863) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsanlagen des Herstellers
"Brembo" an der Vorderachse nicht zulässig.
864) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsanlagen des Herstellers
"Akebono" an der Vorderachse nicht zulässig.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 18 von 36
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DEH
Genehm.Nr.: e13*2007/46*1911*..
Handelsbez.: FOCUS
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 275 VA
26P x = 250 y = 225 VA
27B x = 290 y = 315 HA
27I x = 240 y = 265 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 275 28 VA
26N x = 300 y = 275 8 VA
27F x = 290 y = 315 15 HA
27H x = 290 y = 315 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 19 von 36
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DEH
Genehm.Nr.: e13*2007/46*1911*..
Handelsbez.: FOCUS
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 300 VA
26B x = 200 y = 350 VA
27I x = 200 y = 250 HA
27B x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 200 y = 350 8 VA
26J x = 200 y = 350 30 VA
27H x = 250 y = 300 8 HA
27F x = 250 y = 300 20 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 20 von 36
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DEH
Genehm.Nr.: e13*2007/46*1911*..
Handelsbez.: FOCUS
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 295 y = 245 VA
26P x = 245 y = 195 VA
27B x = 290 y = 330 HA
27I x = 240 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 295 y = 245 30 VA
26N x = 295 y = 245 8 VA
27F x = 290 y = 330 15 HA
27H x = 290 y = 330 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 21 von 36
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DYB
Genehm.Nr.: e13*2007/46*1138*..
Handelsbez.: FOCUS
Variante(n): Frontantrieb, Kombi, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 270 y = 300 VA
26B x = 320 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 350 18 VA
26N x = 320 y = 350 8 VA
27F x = 300 y = 350 24 HA
27H x = 300 y = 350 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 22 von 36

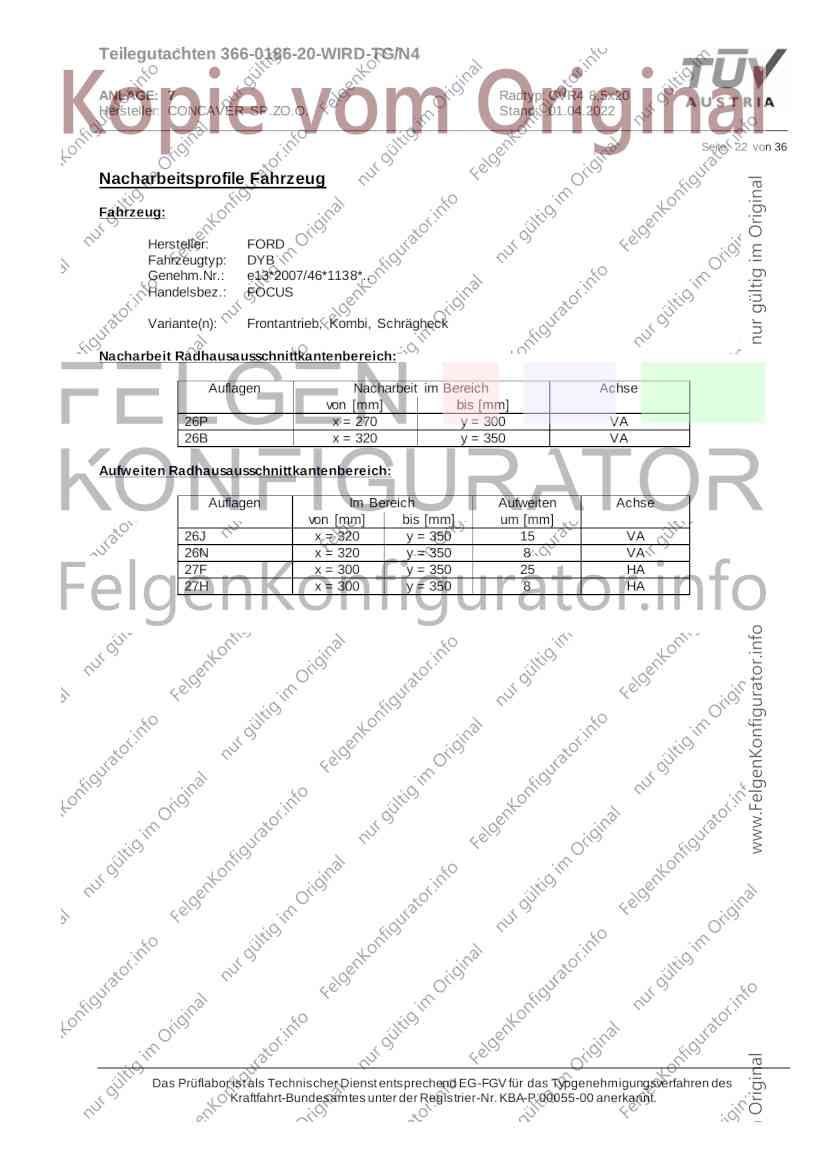

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DYB
Genehm.Nr.: e13*2007/46*1138*..
Handelsbez.: FOCUS
Variante(n): Frontantrieb, Kombi, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 270 y = 300 VA
26B x = 320 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 350 15 VA
26N x = 320 y = 350 8 VA
27F x = 300 y = 350 25 HA
27H x = 300 y = 350 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 23 von 36
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DM2
Genehm.Nr.: e13*2001/116*0109*..
Handelsbez.: FORD C-MAX / KUGA
Variante(n): Nur Kuga ab Modeljahr 2013
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 230 y = 360 VA
26B x = 300 y = 400 VA
27I x = 250 y = 300 HA
27B x = 300 y = 350 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 400 8 VA
26J x = 300 y = 400 15 VA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 24 von 36

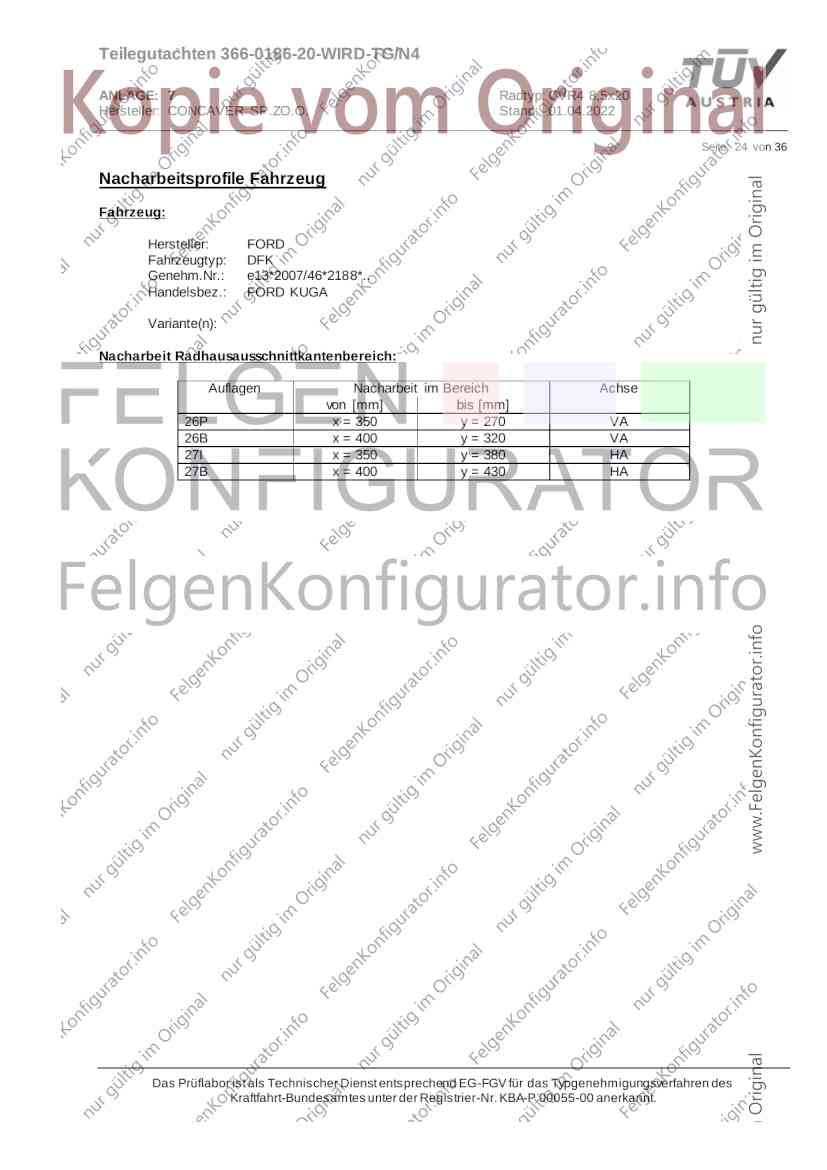

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DFK
Genehm.Nr.: e13*2007/46*2188*..
Handelsbez.: FORD KUGA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 350 y = 270 VA
26B x = 400 y = 320 VA
27I x = 350 y = 380 HA
27B x = 400 y = 430 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 25 von 36
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: BA7
Genehm.Nr.: e13*2001/116*0249*..
Handelsbez.: FORD MONDEO
Variante(n): ab e13*2001/116*0249*26, Kombi, Schrägheck, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 150 y = 170 VA
26P x = 100 y = 120 VA
27B x = 270 y = 330 HA
27I x = 220 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 150 y = 170 13 VA
26N x = 150 y = 170 8 VA
27F x = 270 y = 330 3 HA
27H x = 270 y = 330 3 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 26 von 36
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: JAGUAR
Fahrzeugtyp: LY
Genehm.Nr.: e5*2007/46*1057*..
Handelsbez.: Range Rover Velar
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 300 VA
26P x = 200 y = 250 VA
27B x = 300 y = 300 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 10 VA
26N x = 250 y = 300 8 VA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 27 von 36
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: JAGUAR
Fahrzeugtyp: DH
Genehm.Nr.: e11*2007/46*4311*..
Handelsbez.: JAGUAR I-PACE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 200 VA
26P x = 150 y = 150 VA
27B x = 250 y = 250 HA
27I x = 200 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 200 y = 200 10 VA
26N x = 200 y = 200 8 VA
27F x = 250 y = 250 10 HA
27H x = 250 y = 250 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 28 von 36
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: JAGUAR
Fahrzeugtyp: LY
Genehm.Nr.: e11*2007/46*3954*..
Handelsbez.: Range Rover Velar
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 300 VA
26P x = 200 y = 250 VA
27B x = 300 y = 300 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 10 VA
26N x = 250 y = 300 8 VA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 29 von 36
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: JAGUAR
Fahrzeugtyp: JB
Genehm.Nr.: e11*2007/46*2981*..
Handelsbez.: Jaguar XF
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 200 VA
26B x = 250 y = 250 VA
27I x = 250 y = 250 HA
27B x = 300 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 250 y = 250 8 VA
26J x = 250 y = 250 25 VA
27H x = 300 y = 300 8 HA
27F x = 300 y = 300 15 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 30 von 36

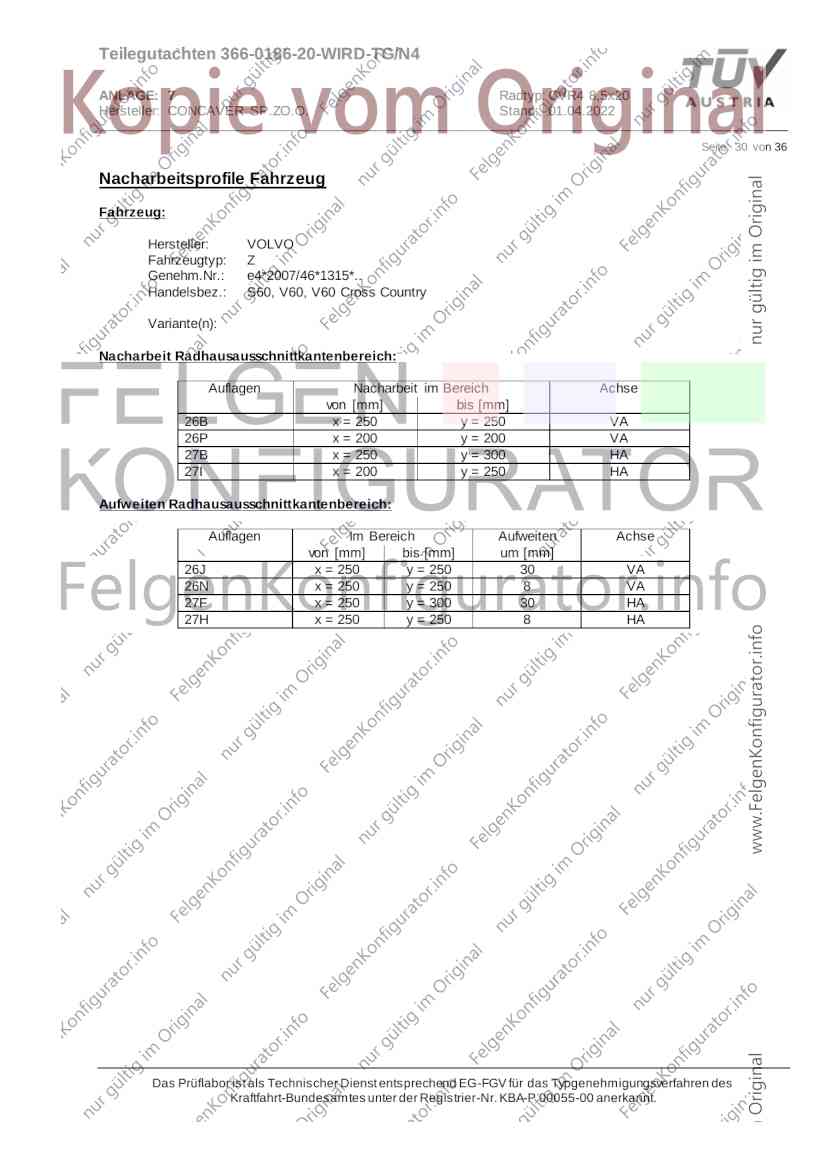

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: Z
Genehm.Nr.: e4*2007/46*1315*..
Handelsbez.: S60, V60, V60 Cross Country
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 250 VA
26P x = 200 y = 200 VA
27B x = 250 y = 300 HA
27I x = 200 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 30 VA
26N x = 250 y = 250 8 VA
27F x = 250 y = 300 30 HA
27H x = 250 y = 250 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 31 von 36
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: X
Genehm.Nr.: e9*2007/46*3146*..
Handelsbez.: XC40, C40
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 200 y = 200 HA
26P x = 150 y = 200 VA
26B x = 200 y = 250 VA
27B x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 200 y = 250 8 VA
26J x = 200 y = 250 25 VA
27H x = 250 y = 250 8 HA
27F x = 250 y = 250 15 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 32 von 36
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: P
Genehm.Nr.: e4*2007/46*1067*..
Handelsbez.: S/V90,V90 C.Country, S/V90 T8 Twin E.,S90 Exc,Polestar1
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 240 y = 280 VA
26P x = 190 y = 230 VA
27P x = 190 y = 220 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 240 y = 280 8 VA
26J x = 240 y = 280 27 VA
27H x = 240 y = 270 8 HA
27F x = 240 y = 270 13 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 33 von 36
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: Z
Genehm.Nr.: e4*2007/46*1315*..
Handelsbez.: S60, V60, V60 Cross Country
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 335 y = 270 VA
27B x = 330 y = 320 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 335 y = 270 8 VA
26J x = 335 y = 270 30 VA
27H x = 330 y = 320 8 HA
27F x = 330 y = 320 30 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 34 von 36
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: P
Genehm.Nr.: e4*2007/46*1067*..
Handelsbez.: S/V90,V90 C.Country, S/V90 T8 Twin E.,S90 Exc,Polestar1
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
21B x = 270 y = 270 VA
22I x = 190 y = 350 HA
21P x = 220 y = 220 VA
22B x = 240 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
21N x = 270 y = 270 8 VA
21J x = 270 y = 270 10 VA
22H x = 240 y = 400 8 HA
22F x = 240 y = 400 20 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 35 von 36
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: Z
Genehm.Nr.: e4*2007/46*1315*..
Handelsbez.: S60, V60, V60 Cross Country
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 295 y = 270 VA
26P x = 245 y = 220 VA
27B x = 260 y = 305 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 295 y = 270 28 VA
26N x = 295 y = 270 8 VA
27F x = 260 y = 305 20 HA
27H x = 260 y = 305 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0186-20-WIRD-TG/N4
ANLAGE: 7 Radtyp: CVR4 8,5x20
Hersteller: CONCAVER SP.ZO.O. Stand: 01.04.2022
______________________________________________________________________________________________________________
Seite: 36 von 36
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: F
Genehm.Nr.: e9*2007/46*0023*..
Handelsbez.: VOLVO S60, V60, S60 Cross Country, V60 Cross Country
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
27B x = 300 y = 300 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 25 VA
26N x = 300 y = 300 8 VA
27H x = 300 y = 300 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
