Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 18 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 54222*00
special wheels for passenger cars 8 J x 18 H2
Genehmigungsnummer: 54222*00
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
NB-Performance GmbH
DE-46286 Dorsten
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
DM10-80018
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 54222*00
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 54222*00
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technischer Dienst der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
23.03.2022
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55012022 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 54222*00
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 17 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§22 54222*00
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erteilt
Approval is granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 54222*00
Approval number:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Entfällt
Not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 31.03.2022
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 54222*00
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
GUTACHTEN zur ABE Nr. 54222 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55012022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ DM10-80018
Hersteller NB Performance GmbH
Seite 1 von 13
Auftraggeber NB Performance GmbH
Wienbachstr. 42
46286 Dorsten
Prüfgegenstand PKW-Sonderrad
Modell DM10
Typ DM10-80018
Radgröße 8.0Jx18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
DL2 DM10-80018 DL2 / ohne Ring 5/120/72,6 30 750 2265
Kennzeichnungen
KBA-Nummer 54222
Herstellerzeichen NB Performance
Radtyp und Ausführung DM10-80018 (s.o.)
Radgröße 8.0Jx18 H2
§22 54222*00
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 28
S02 Schraube M12x1,5 Kegel 60° 120 28
S03 Serienschraube M14x1,5 Kegel 60° 140 32
S04 Schraube M14x1,25 Kegel 60° 130 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54222 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55012022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ DM10-80018
Hersteller NB Performance GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/45R18 K1c K2b K41 K42 K46 R70 T86 T90 A01 A12 A14
182, 1C 100-160 215/40R18 K1c K2b K41 K42 K46 T85 T89 A16 A18 Cbo
e1*2001/116*0352*.., 100-240 225/40R18 K1c K2b K41 K42 K43 K46 T88 T89 Cpe V18 S01
e1*2007/46* 100-240 245/35R18 K2c K42 K44 K46 R03 T88
0277*00-07 225-240 205/45R18 K1c K41 R02 R70
- Coupé, Cabrio 225-240 215/40R18 K1c K41 R02
- incl. Facelift 2011
BMW 1er-Reihe 85-195 205/45R18 K1c K2b K41 K42 K46 R70 T86 A01 A12 A14
187 85-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A16 A18 Flh
e1*2001/116* 85-195 225/40R18 K1c K2b K41 K42 K43 T88 T89 V18 S01
0287*00-09 85-195 245/35R18 K2c K42 K44 K46 R03 T88 T89
BMW 1er-Reihe 66-195 205/45R18 K1c K2b K41 K42 K46 R70 T86 A01 A12 A14
187, 1K2, 1K4 66-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A16 A18 Flh
e1*2001/116* 66-195 225/40R18 K1c K2b K41 K42 K43 K46 T88 T89 V18 S01
0287*10-.., 66-195 245/35R18 K2c K42 K44 K46 R03 T88 T89
e1*2007/46*,
0273*00-03,
0283*00-03
§22 54222*00
- ab Facelift 2007
BMW 1er-Reihe 70-175 215/40R18 K1c K2c K5d K6i K8e T89 A01 A12 A14
1K2 70-175 225/40R18 K1c K2c K5d K6i K8e T88 T92 A16 A18 A57
e1*2007/46*0273*04-.. 70-175 235/35R18 K1c K2c K5d K5i K6g K6i K7a K8m V18 Y84 S04
- ab Modelljahr 2013 T86 T90
- incl. Facelift 2015 70-175 245/35R18 K2c K6g K6i K8m R03 T88 T92
- 3 Türer
BMW 1er-Reihe 70-175 215/40R18 K1c K2c K5d K6i K8e T89 A01 A12 A14
1K4 70-175 225/40R18 K1c K2c K5d K6i K8e T88 T92 A16 A18 A57
e1*2007/46*0283*04-.. 70-175 235/35R18 K1c K2c K5d K5i K6g K6i K7a K8m V18 Y85 S04
- ab Modelljahr 2012 T86 T90
- incl. Facelift 2015 70-175 245/35R18 K2c K6g K6i K8m R03 T88 T92
- 5 Türer
BMW 2er-Reihe 100-185 215/40R18 K1c K2c K5d K6i K8e T89 A01 A12 A14
1C 100-185 225/40R18 K1c K2c K5d K6i K8e A16 A18 A57
e1*2007/46*0277*08-..100-185 235/35R18 K1c K2c K5d K5i K6g K6i K7a K8m Cbo Cpe V18
100-185 245/35R18 K2c K6g K6i K8m R03 S04
BMW 3er GT 100-265 225/50R18 A90 A14 A16 A18
3-V, 3K-N1 100-265 235/45R18 A32 A57 Flh V18
e1*2007/46*0559*..; 100-265 235/50R18 A01 A12 K1a K2b S04
e24*2007/46*0022*05- 100-265 245/45R18 A12
.. 100-265 255/45R18 A01 A12 K1a K2b
BMW 3er-Allrad (IV) 135-170 225/40R18 K1c K2b K42 K56 T88 T89 T92 A01 A12 A14
346X 135-170 235/40R18 K1c K2b K41 K42 K44 K56 T91 A16 A18 Car
e1*98/14*,2001/116* 135-170 245/35R18 K2c K42 K44 K56 R03 T88 T89 Lim V18 S01
0144*.. 135-170 255/35R18 K2c K42 K44 K56 R03 R70 T90
BMW 3er-Compact 85-141 225/40R18 K1c K2c K42 K56 T88 T89 A01 A12 A14
(IV) 85-141 235/40R18 G01 K1c K2c K41 K42 K56 A16 A18 K2c
346K 85-141 245/35R18 K2c K42 K56 R03 T88 T89 V18 S01
e1*98/14*0167*.., 85-141 255/35R18 K2c K42 K44 K56 R03 R70
e1*2001/116*0167*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54222 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55012022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ DM10-80018
Hersteller NB Performance GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe (IV) 77-170 225/40R18 K1c K2b K56 T88 T89 T91 T92 A01 A12 A14
346C, 346R 77-170 235/40R18 G01 K1c K2b K41 K44 K56 T91 A16 A18 Cbo
e1*98/14,2001/116* 77-170 245/35R18 K2c K44 K56 R03 T88 T89 Cpe K42 V18
0112, 0146*.. 77-170 255/35R18 K2c K44 K56 R03 R70 S01
BMW 3er-Reihe (IV) 77-170 225/40R18 K1c K2b K42 K56 T88 A01 A12 A14
346L 77-170 235/40R18 G01 K1c K2b K41 K42 K44 K56 A16 A18 Car
e1*97/27*0097*.., 77-170 245/35R18 K2c K42 K44 K56 R03 T88 Lim V18 S01
e1*98/14*0097*.. 77-170 255/35R18 K2c K42 K44 K56 R03 R70
BMW 3er-Reihe (V) 85-225 225/40R18 T88 T92 A12 A14 A16
390L, -/X 85-225 235/40R18 A01 K1c T91 T95 A18 Car Lim
e1*2001/116* 85-225 245/35R18 A01 K1c T88 T92 V18 S01
0308*00-08,
0344*00-05
BMW 3er-Reihe (V) 85-240 225/40R18 T88 T92 A12 A14 A16
390L, -/X, 3L, 3K, 3K- 85-240 235/40R18 T91 T95 A18 Car Lim
N1 85-240 245/35R18 A01 K1a K2b K6a T88 T92 V18 S01
e1*2001/116*
0308*09-..,0344*06-..
e1*2007/46*
§22 54222*00
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe (V) 90-240 225/40R18 A01 K1c T88 T89 T91 A12 A14 A16
392C, 390X, 3C 90-240 235/40R18 A01 K1c K41 T91 A18 Cbo Cpe
e1*2001/116*0346*.., 90-240 245/35R18 A01 K1c K41 T88 T89 T92 V18 S01
e1*2001/116*0344*..;
e1*2007/46*
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe (VI) 85-151 215/45R18 T89 T93 A12 A14 A16
3L 85-265 225/40R18 A01 K2b T92 A18 A57 Lim
e1*2007/46*0314*05-.. 85-265 225/45R18 A01 K2b T91 V18 S04
- ab Modell 2012 85-265 235/40R18 A01 K1b K2b
- incl. Facelift 2015 85-265 245/40R18 A01 K1c K2a K2b
BMW 3er-Touring (VI) 85-151 215/45R18 T93 A12 A14 A16
3K, 3K-N1 85-265 225/40R18 A01 K2b T92 A18 A57 Car
e1*2007/46*0315*06-.. 85-265 225/45R18 A01 K2b T91 V18 S04
e24*2007/46*0022*03- 85-265 235/40R18 A01 K1b K2b
- ab Modell 2013 85-265 245/40R18 A01 K1c K2a K2b
- incl. Facelift 2015
BMW 4er-GranCoupé 100-110 215/45R18 A32 R37 T93 A14 A16 A18
3C 100-265 225/40R18 A90 T92 A57 Lim V18
e1*2007/46*0316*10-.. 100-265 225/45R18 A90 S04
100-265 235/40R18 A01 A12 K1a K2b
100-265 245/40R18 A01 A12 K1a K2b
BMW 4er-Reihe 100-265 225/40R18 A90 T88 T92 A14 A16 A18
3C 100-265 225/45R18 A90 T91 T95 A57 Cbo Cpe
e1*2007/46*0316*08-.. 100-265 235/40R18 A01 A12 K1a K2b T91 T95 V18 S04
100-265 245/40R18 A01 A12 K1a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54222 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55012022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ DM10-80018
Hersteller NB Performance GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er ActiveHybrid 225, 235 225/50R18 A32 T95 A14 A16 A18
HY 225, 235 235/45R18 A10 T98 A58 L05 Lim
e1*2007/46*0323*.. 225, 235 245/45R18 A32 V18 S04
- ohne Allradlenkung
BMW 5er-GT 120-300 245/45R18 A10 T00 150 A14 A16 A18
GT, K-N1 120-300 245/50R18 A10 150 BW1 Flh L05
e1*2007/46*0215*..; 120-300 255/45R18 A10 T03 T99 150 NBF S04
e1*2007/46*0508*.. 120-330 245/45R18 A10 M+S T00 150
Gran Turismo 120-330 245/50R18 A10 M+S 150
- ohne Allradlenkung 120-330 255/45R18 A10 M+S T03 T99 150
BMW 5er-GT 120-300 245/45R18 A10 A84 T00 150 A14 A16 A18
GT, K-N1 120-300 245/50R18 A10 A84 150 BW1 Flh L04
e1*2007/46*0215*..; 120-300 255/45R18 A10 A84 T03 T99 150 NBF S04
e1*2007/46*0508*.. 120-330 245/45R18 A10 A84 M+S T00 150
Gran Turismo 120-330 245/50R18 A10 A84 M+S 150
- mit Allradlenkung 120-330 255/45R18 A10 A84 M+S T03 T99 150
BMW 5er-Reihe 100-240 225/50R18 A32 R37 T95 A14 A16 A18
5L 100-240 235/45R18 A10 R37 T94 T98 A57 BW1 L05
e1*2007/46*0363*.. 100-330 245/45R18 A32 T00 T96 Lim V18 S04
§22 54222*00
- ohne Allradlenkung
BMW 5er-Reihe 100-240 225/50R18 A32 A84 R37 T95 A14 A16 A18
5L 100-240 235/45R18 A10 A84 R37 T94 T98 A58 BW1 L04
e1*2007/46*0363*.. 100-330 245/45R18 A32 A84 T00 T96 Lim V18 S04
- mit Allradlenkung
BMW 5er-Reihe 4x4 145-200 225/45R18 R37 T91 T95 A12 A14 A16
560X 145-200 235/40R18 A01 K1a R37 T91 T93 T95 A18 A56 Lim
e1*2001/116*0322*.. 145-200 245/40R18 A01 K1a K1b S02
BMW 5er-Touring 100-240 225/50R18 A32 R37 T95 T99 150 A14 A16 A18
5K, K-N1 100-240 235/45R18 A10 R37 T98 150 A57 BW1 Car
e1*2007/46*0455*.., 100-330 245/45R18 A32 T00 T96 150 F40 L05 V18
e1*2007/46*0508*.. S04
- ohne Allradlenkung
BMW 5er-Touring 100-240 225/50R18 A32 R37 T95 T99 150 A14 A16 A18
5K, K-N1 100-240 235/45R18 A10 A84 R37 T98 150 A58 BW1 Car
e1*2007/46*0455*.., 100-330 245/45R18 A32 A84 T00 T96 150 F40 L04 V18
e1*2007/46*0508*.. S04
- mit Allradlenkung
BMW 5er-Touring 4x4 145-200 225/45R18 R37 T95 A12 A14 A16
560X 145-200 235/40R18 A01 K1a R37 T93 T95 A18 A56 Car
e1*2001/116*0322*.. 145-200 245/40R18 A01 K1a K1b T93 T97 S02
BMW 6er-Reihe 230, 235 225/50R18 A32 T95 A14 A16 A18
6C 230, 235 235/45R18 A10 T94 A84 BW1
e1*2007/46*0562*.. 230-330 245/45R18 A32 Cbo
Cpe L06 V18
S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

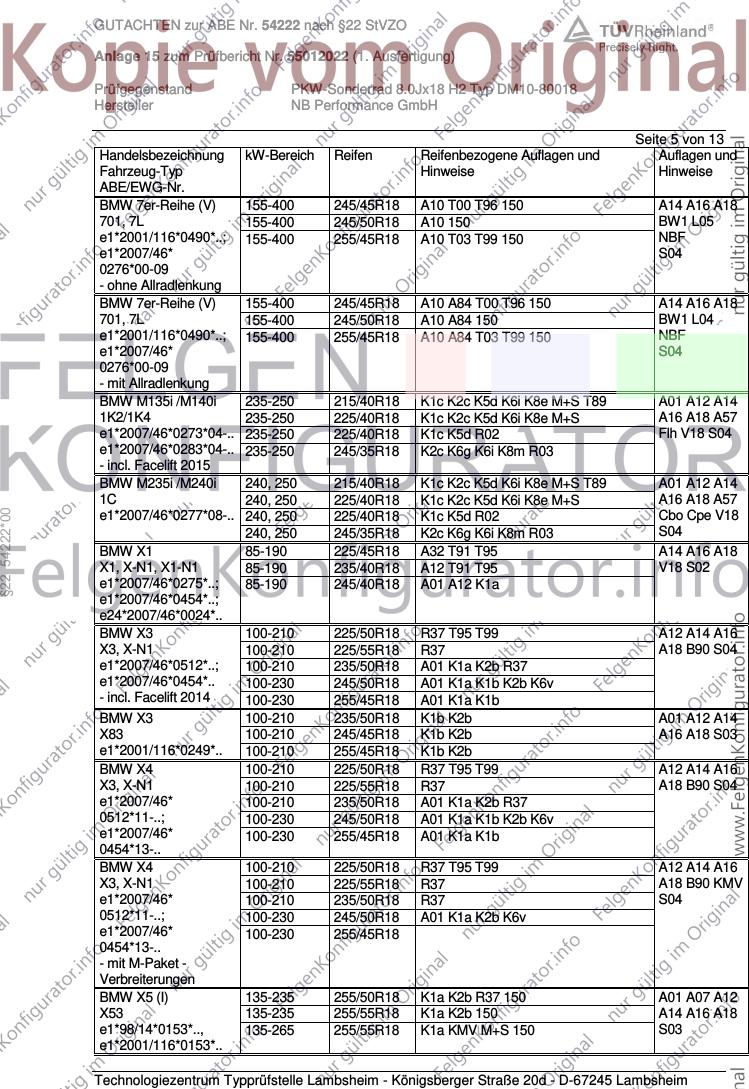

GUTACHTEN zur ABE Nr. 54222 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55012022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ DM10-80018
Hersteller NB Performance GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 7er-Reihe (V) 155-400 245/45R18 A10 T00 T96 150 A14 A16 A18
701, 7L 155-400 245/50R18 A10 150 BW1 L05
e1*2001/116*0490*..; 155-400 255/45R18 A10 T03 T99 150 NBF
e1*2007/46* S04
0276*00-09
- ohne Allradlenkung
BMW 7er-Reihe (V) 155-400 245/45R18 A10 A84 T00 T96 150 A14 A16 A18
701, 7L 155-400 245/50R18 A10 A84 150 BW1 L04
e1*2001/116*0490*..; 155-400 255/45R18 A10 A84 T03 T99 150 NBF
e1*2007/46* S04
0276*00-09
- mit Allradlenkung
BMW M135i /M140i 235-250 215/40R18 K1c K2c K5d K6i K8e M+S T89 A01 A12 A14
1K2/1K4 235-250 225/40R18 K1c K2c K5d K6i K8e M+S A16 A18 A57
e1*2007/46*0273*04-.. 235-250 225/40R18 K1c K5d R02 Flh V18 S04
e1*2007/46*0283*04-.. 235-250 245/35R18 K2c K6g K6i K8m R03
- incl. Facelift 2015
BMW M235i /M240i 240, 250 215/40R18 K1c K2c K5d K6i K8e M+S T89 A01 A12 A14
1C 240, 250 225/40R18 K1c K2c K5d K6i K8e M+S A16 A18 A57
§22 54222*00
e1*2007/46*0277*08-.. 240, 250 225/40R18 K1c K5d R02 Cbo Cpe V18
240, 250 245/35R18 K2c K6g K6i K8m R03 S04
BMW X1 85-190 225/45R18 A32 T91 T95 A14 A16 A18
X1, X-N1, X1-N1 85-190 235/40R18 A12 T91 T95 V18 S02
e1*2007/46*0275*..; 85-190 245/40R18 A01 A12 K1a
e1*2007/46*0454*..;
e24*2007/46*0024*..
BMW X3 100-210 225/50R18 R37 T95 T99 A12 A14 A16
X3, X-N1 100-210 225/55R18 R37 A18 B90 S04
e1*2007/46*0512*..; 100-210 235/50R18 A01 K1a K2b R37
e1*2007/46*0454*.. 100-230 245/50R18 A01 K1a K1b K2b K6v
- incl. Facelift 2014 100-230 255/45R18 A01 K1a K1b
BMW X3 100-210 235/50R18 K1b K2b A01 A12 A14
X83 100-210 245/45R18 K1b K2b A16 A18 S03
e1*2001/116*0249*.. 100-210 255/45R18 K1b K2b
BMW X4 100-210 225/50R18 R37 T95 T99 A12 A14 A16
X3, X-N1 100-210 225/55R18 R37 A18 B90 S04
e1*2007/46* 100-210 235/50R18 A01 K1a K2b R37
0512*11-..; 100-230 245/50R18 A01 K1a K1b K2b K6v
e1*2007/46* 100-230 255/45R18 A01 K1a K1b
0454*13-..
BMW X4 100-210 225/50R18 R37 T95 T99 A12 A14 A16
X3, X-N1 100-210 225/55R18 R37 A18 B90 KMV
e1*2007/46* 100-210 235/50R18 R37 S04
0512*11-..; 100-230 245/50R18 A01 K1a K2b K6v
e1*2007/46* 100-230 255/45R18
0454*13-..
- mit M-Paket -
Verbreiterungen
BMW X5 (I) 135-235 255/50R18 K1a K2b R37 150 A01 A07 A12
X53 135-235 255/55R18 K1a K2b 150 A14 A16 A18
e1*98/14*0153*.., 135-265 255/55R18 K1a KMV M+S 150 S03
e1*2001/116*0153*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

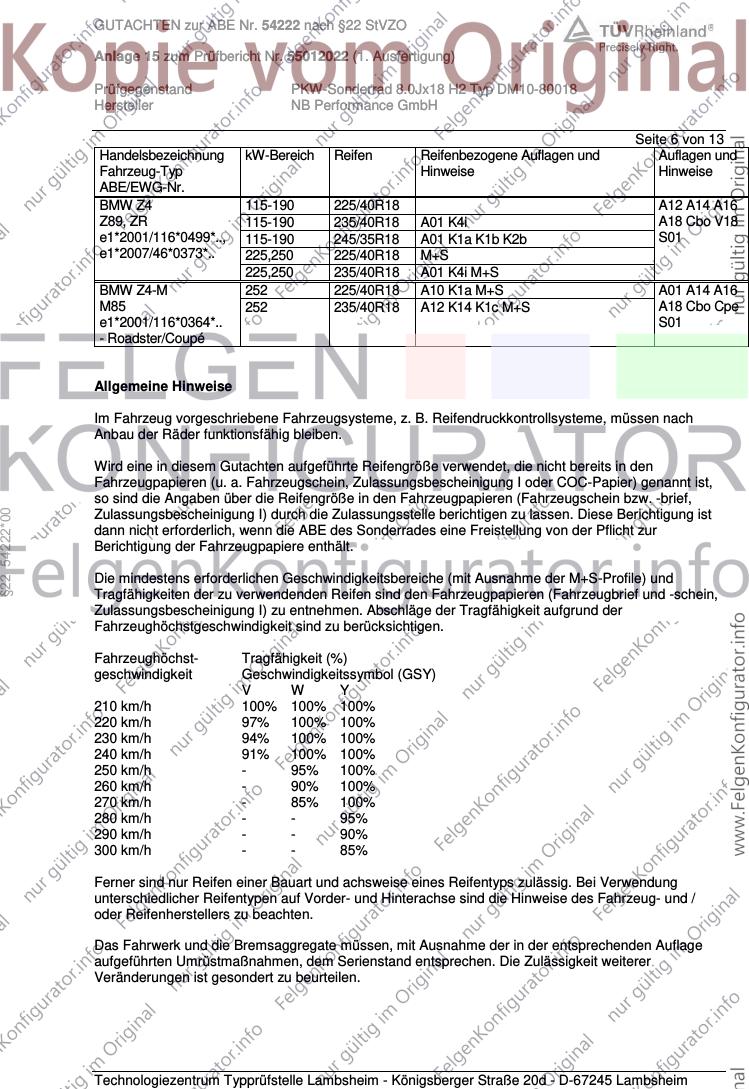

GUTACHTEN zur ABE Nr. 54222 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55012022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ DM10-80018
Hersteller NB Performance GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW Z4 115-190 225/40R18 A12 A14 A16
Z89, ZR 115-190 235/40R18 A01 K4i A18 Cbo V18
e1*2001/116*0499*.., 115-190 245/35R18 A01 K1a K1b K2b S01
e1*2007/46*0373*.. 225,250 225/40R18 M+S
225,250 235/40R18 A01 K4i M+S
BMW Z4-M 252 225/40R18 A10 K1a M+S A01 A14 A16
M85 252 235/40R18 A12 K14 K1c M+S A18 Cbo Cpe
e1*2001/116*0364*.. S01
- Roadster/Coupé
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
§22 54222*00
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

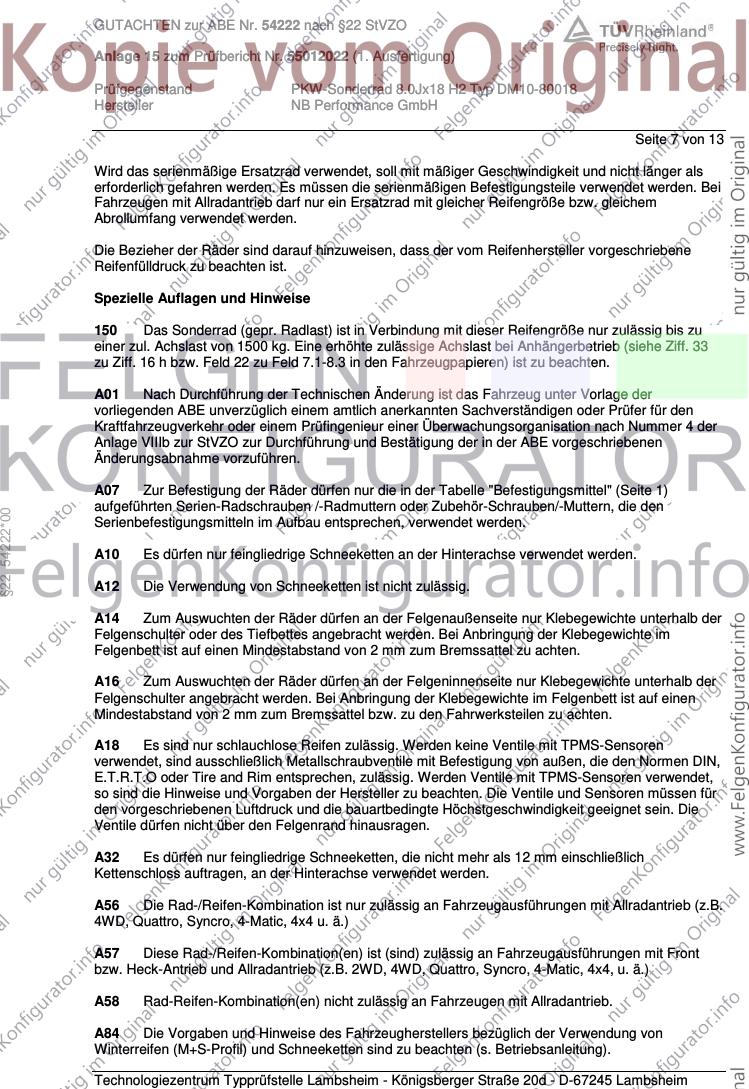

GUTACHTEN zur ABE Nr. 54222 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55012022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ DM10-80018
Hersteller NB Performance GmbH
Seite 7 von 13
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1)
aufgeführten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den
§22 54222*00
Serienbefestigungsmitteln im Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54222 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55012022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ DM10-80018
Hersteller NB Performance GmbH
Seite 8 von 13

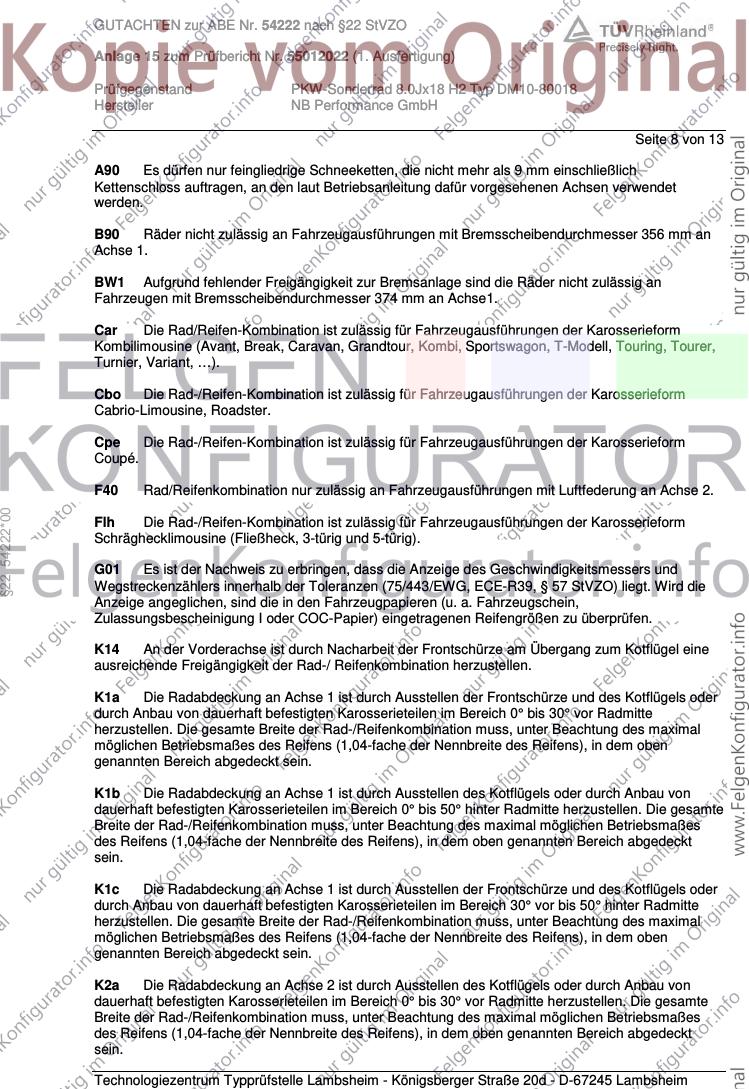

A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
BW1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 374 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
§22 54222*00
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54222 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55012022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ DM10-80018
Hersteller NB Performance GmbH
Seite 9 von 13

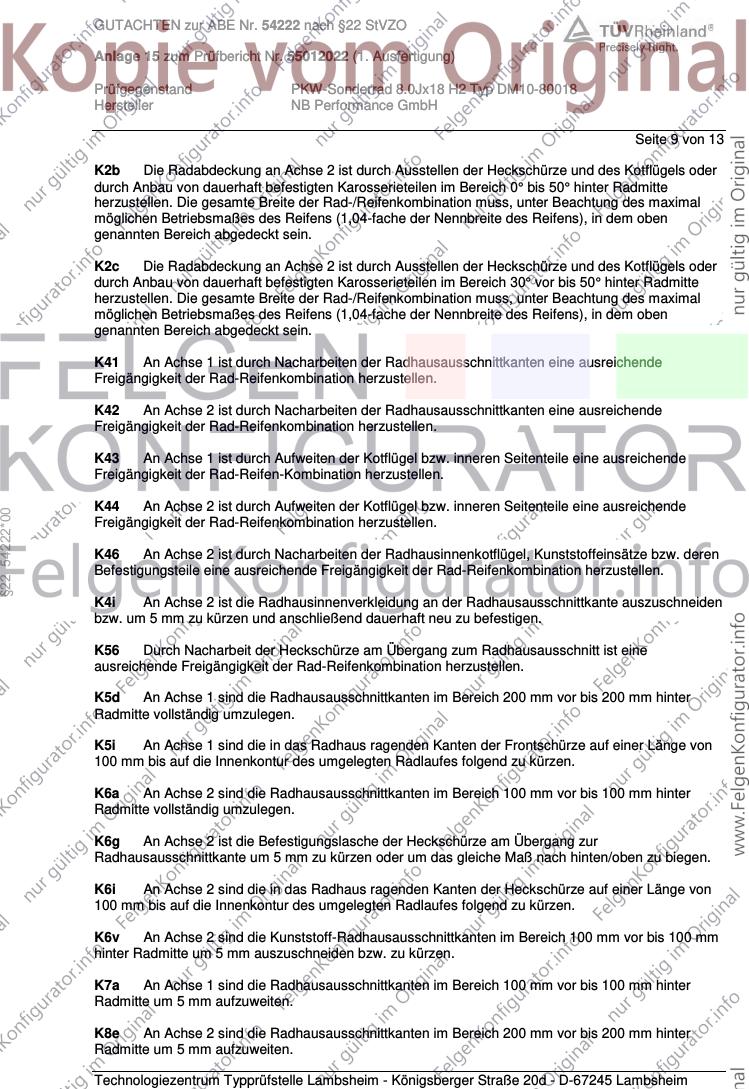

K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
§22 54222*00
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54222 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55012022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ DM10-80018
Hersteller NB Performance GmbH
Seite 10 von 13

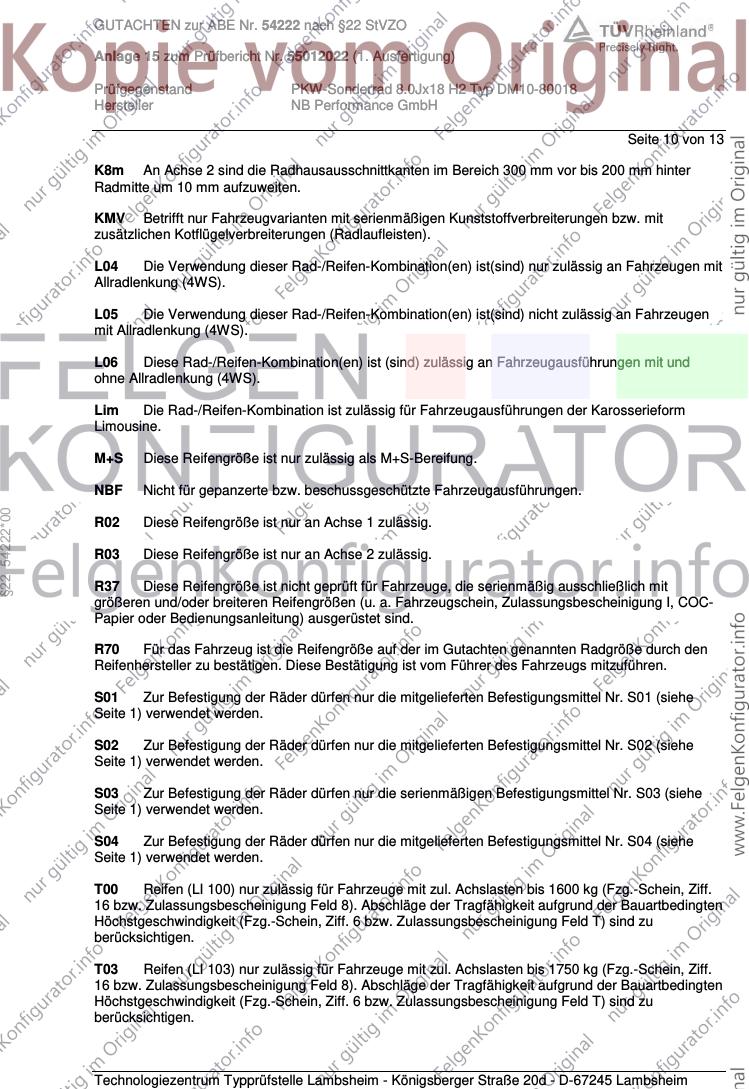

K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
§22 54222*00
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54222 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55012022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ DM10-80018
Hersteller NB Performance GmbH
Seite 11 von 13

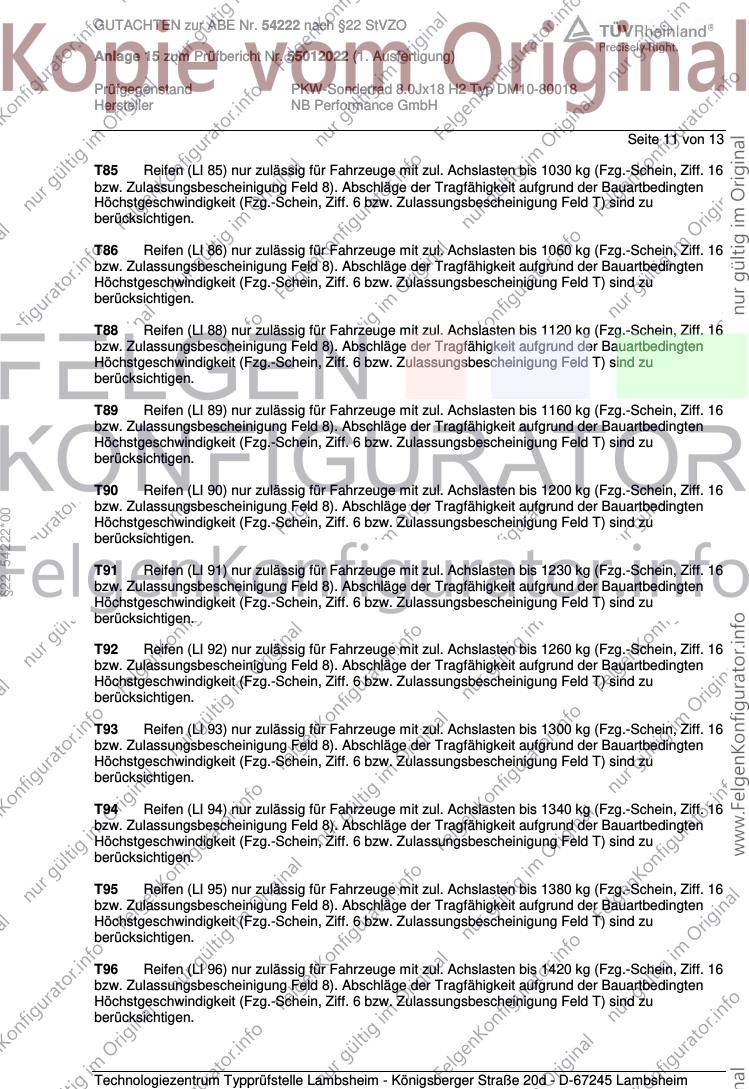

T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 54222*00
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54222 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55012022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ DM10-80018
Hersteller NB Performance GmbH
Seite 12 von 13

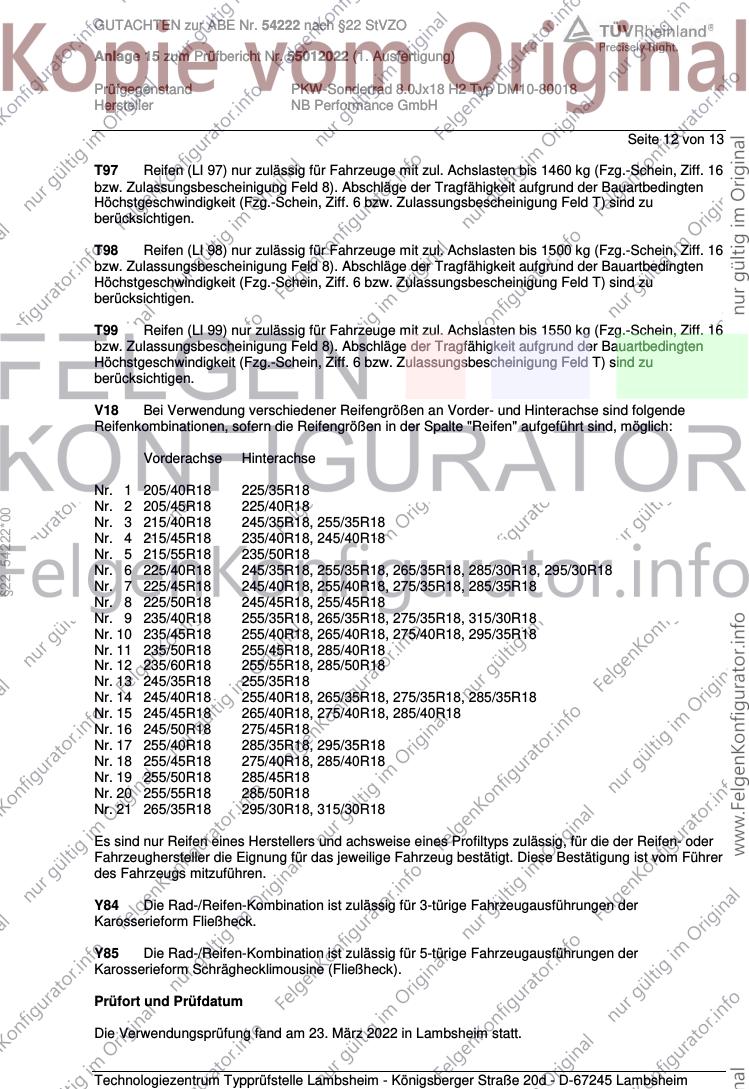

T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
§22 54222*00
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 215/55R18 235/50R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18, 255/45R18
Nr. 9 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 235/60R18 255/55R18, 285/50R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. März 2022 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

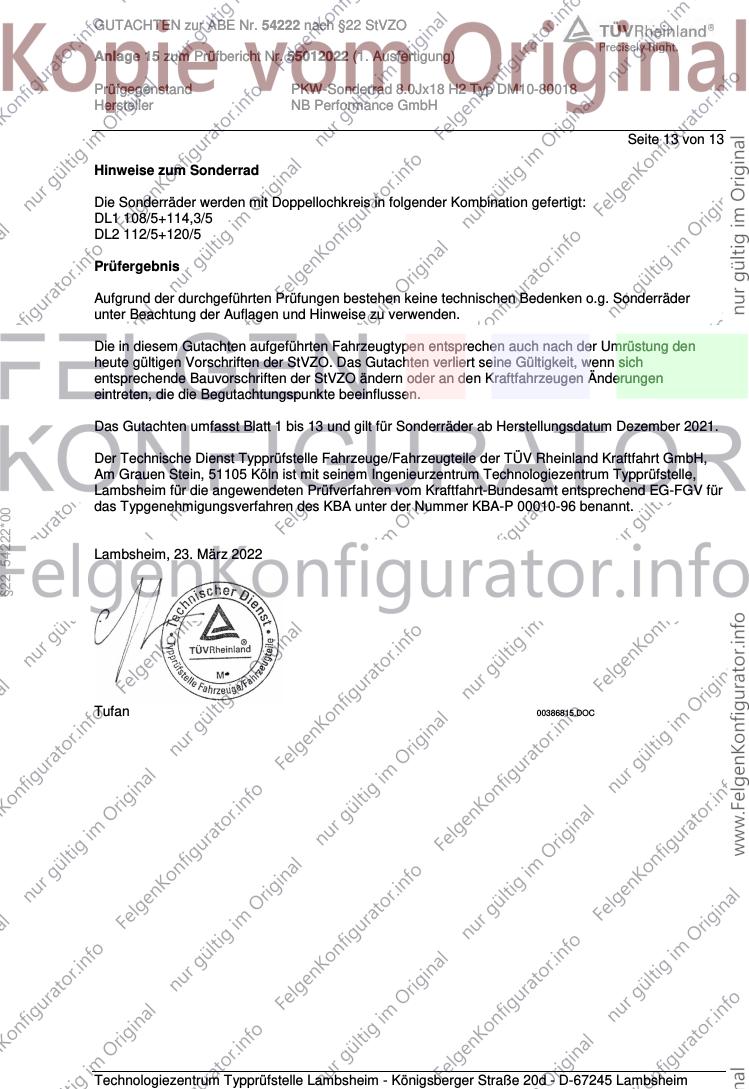

GUTACHTEN zur ABE Nr. 54222 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55012022 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ DM10-80018
Hersteller NB Performance GmbH
Seite 13 von 13
Hinweise zum Sonderrad
Die Sonderräder werden mit Doppellochkreis in folgender Kombination gefertigt:
DL1 108/5+114,3/5
DL2 112/5+120/5
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Dezember 2021.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§22 54222*00
Lambsheim, 23. März 2022
Tufan 00386815.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
