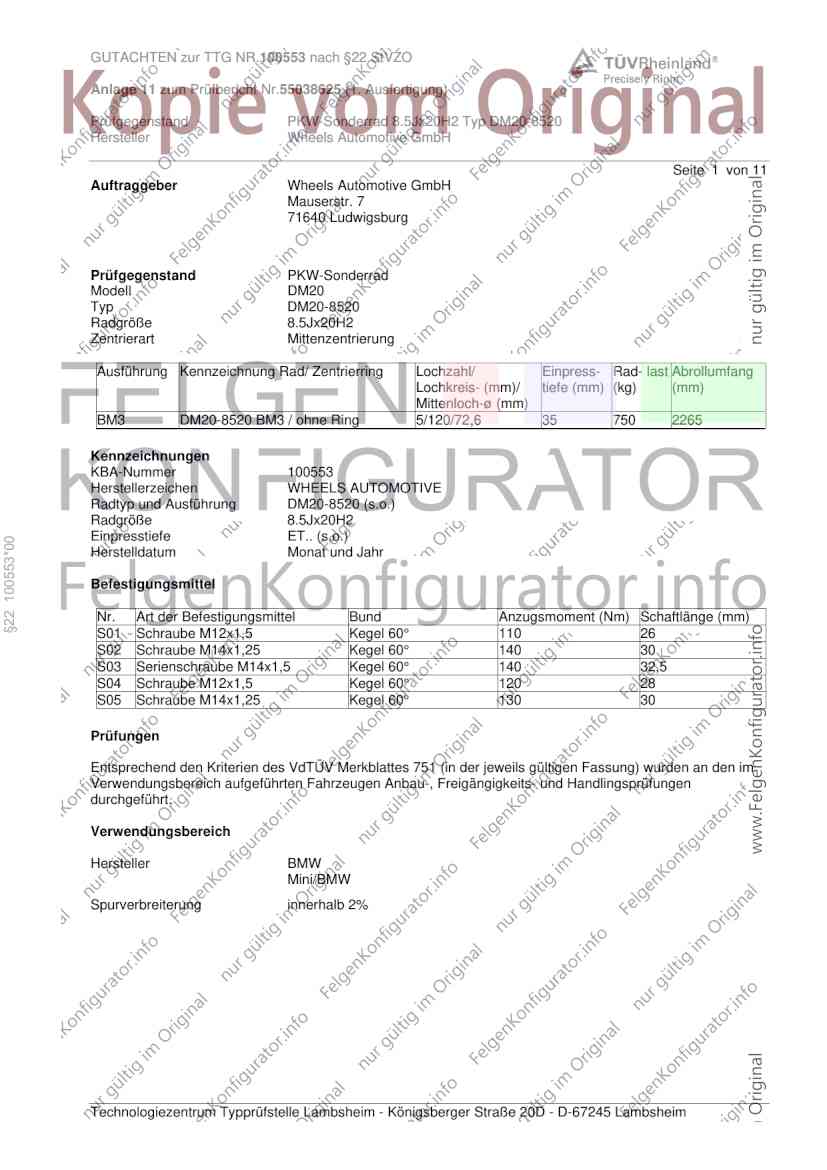

GUTACHTEN zur TTG NR.100553 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55038625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ DM20-8520
Hersteller Wheels Automotive GmbH
Seite 1 von 11
Auftraggeber Wheels Automotive GmbH
Mauserstr. 7
71640 Ludwigsburg
Prüfgegenstand PKW-Sonderrad
Modell DM20
Typ DM20-8520
Radgröße 8.5Jx20H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
BM3 DM20-8520 BM3 / ohne Ring 5/120/72,6 35 750 2265
Kennzeichnungen
KBA-Nummer 100553
Herstellerzeichen WHEELS AUTOMOTIVE
Radtyp und Ausführung DM20-8520 (s.o.)
Radgröße 8.5Jx20H2
Einpresstiefe ET.. (s.o.)
§22 100553*00
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 26
S02 Schraube M14x1,25 Kegel 60° 140 30
S03 Serienschraube M14x1,5 Kegel 60° 140 32,5
S04 Schraube M12x1,5 Kegel 60° 120 28
S05 Schraube M14x1,25 Kegel 60° 130 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100553 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55038625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ DM20-8520
Hersteller Wheels Automotive GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe (I) 100-240 235/30R20 G01 K14 K41 K42 K43 K46 T88 A01 A12 A14
182, 1C A16 A18 Cbo
e1*2001/116*0352*.., Cpe K1c K2b
e1*2007/46* S01
0277*00-07
- Coupé, Cabrio
- incl. Facelift 2011
BMW 1er-Reihe (I) 85-195 235/30R20 G01 K14 K41 K42 K43 K46 T88 A01 A12 A14
187 A16 A18 Flh
e1*2001/116* K1c K2b S01
0287*00-09
BMW 1er-Reihe (I) 66-195 235/30R20 G01 K14 K41 K42 K43 K46 T88 A01 A12 A14
187, 1K2, 1K4 A16 A18 Flh
e1*2001/116* K1c K2b S01
0287*10-..,
e1*2007/46*,
0273*00-03,
§22 100553*00
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe (II) 70-175 235/30R20 G01 K1c K2c K5d K5i K6i K7a A01 A12 A14
1K2 K8e T88 A16 A18 A57
e1*2007/46*0273*04-.. Y84 S05
- ab Modelljahr 2013
- incl. Facelift 2015
- 3 Türer
BMW 2er-Reihe 100-185 235/30R20 G01 K1c K2c K5d K5i K6i K7a A01 A12 A14
1C K8e T88 A16 A18 A57
e1*2007/46*0277*08-.. Cbo Cpe S05
BMW 3er GT 100-265 235/35R20 T92 A12 A14 A16
3-V, 3K-N1 100-265 245/35R20 T95 A18 A57 Flh
e1*2007/46*0559*..; 100-265 255/35R20 A01 K1a K2b T93 S05
e24*2007/46*0022*05-..
BMW 3er-Reihe (V) 85-225 235/30R20 G01 T88 A01 A12 A14
390L, -/X A16 A18 Lim
e1*2001/116* R21 S01
0308*00-08,
0344*00-05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100553 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55038625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ DM20-8520
Hersteller Wheels Automotive GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe (V) 85-160 235/30R20 G01 R70 T88 A01 A12 A14
390L, -/X, 3L, 3K, 3K-N1 A16 A18 Lim
e1*2001/116* S01
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe (V) 90-240 235/30R20 G01 K1c R37 T88 A01 A12 A14
392C, 390X, 3C A16 A18 Cpe
e1*2001/116*0346*.., R21 S01
e1*2001/116*0344*..;
e1*2007/46*
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe (VI) 85-265 225/35R20 T90 A12 A14 A16
§22 100553*00
3L 85-265 245/30R20 A01 K1b K2b T90 A18 A57 Lim
e1*2007/46*0314*05-.. 85-265 255/30R20 A01 K1c K2a K2b T92 V20 S05
- ab Modell 2012
- incl. Facelift 2015
BMW 3er-Touring (VI) 85-151 225/35R20 A58 T90 A12 A14 A16
3K, 3K-N1 85-151 245/30R20 A01 A58 K1b K2b T90 A18 Car V20
e1*2007/46*0315*06-.. 85-265 225/35R20 A57 R02 T90 S05
e24*2007/46*0022*03- 85-265 255/30R20 A01 A57 K1c K2a K2b T92
- ab Modell 2013
- incl. Facelift 2015
BMW 4er Gran Coupé 100-135 225/35R20 A58 T90 A12 A14 A16
3C 100-135 245/30R20 A01 A58 K1a K2b T90 A18 Lim V20
e1*2007/46*0316*10-.. 100-265 225/35R20 A57 R02 T90 S05
100-265 255/30R20 A01 A57 K1a K2b T92
BMW 4er-Reihe 100-265 225/35R20 Cbo Cpe R02 T90 A12 A14 A16
3C 100-265 225/35R20 Cpe R03 T90 A18 A57 V20
e1*2007/46*0316*08-.. 100-265 235/30R20 Cpe T88 S05
100-265 245/30R20 A01 Cpe K1a K2b T90
100-265 255/30R20 A01 Cbo Cpe K1a K2b T88 T92
BMW 5er ActiveHybrid 225, 235 245/35R20 T95 A12 A14 A16
HY A18 A58 L05
e1*2007/46*0323*.. Lim S05
- ohne Allradlenkung
BMW 5er-Reihe (VI) 100-330 245/35R20 T95 A12 A14 A16
5L A18 A57 L05
e1*2007/46*0363*.. Lim S05
- ohne Allradlenkung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100553 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55038625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ DM20-8520
Hersteller Wheels Automotive GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er-Reihe (VI) 120-300 245/35R20 T95 A12 A14 A16
5L A18 A58 L04
e1*2007/46*0363*.. Lim S05
- mit Allradlenkung
BMW 5er-Reihe 4x4 (V) 145-200 245/30R20 K1a K1b T90 A01 A12 A14
560X 145-200 255/30R20 K1c K2b K41 K42 K56 T92 A16 A18 A56
e1*2001/116*0322*.. Lim S04
BMW 6er-Reihe 230-330 245/35R20 T91 T95 A12 A14 A16
6C A18 Cbo Cpe
e1*2007/46*0562*.. L06 S05
BMW X1 (I) 85-190 225/35R20 T90 A12 A14 A16
X1, X-N1, X1-N1 A18 S04
e1*2007/46*0275*..;
e1*2007/46*0454*..;
e24*2007/46*0024*..
BMW X3 100-230 245/40R20 T95 T99 A12 A14 A16
X3, X-N1 100-230 255/35R20 A01 K1a K2b T93 T97 A18 B90 S05
§22 100553*00
e1*2007/46*0512*..;
e1*2007/46*0454*..
- incl. Facelift 2014
BMW X3 100-210 245/35R20 T95 A12 A14 A16
X83 100-210 255/35R20 A01 K1b K2b T93 T97 A18 S03
e1*2001/116*0249*..
BMW X4 100-230 245/40R20 T95 T99 A12 A14 A16
X3, X-N1 100-230 255/35R20 A01 K1a K2b T93 T97 A18 B90 S05
e1*2007/46*
0512*11-..;
e1*2007/46*
0454*13-..
BMW X4 100-230 245/40R20 T95 T99 A12 A14 A16
X3, X-N1 100-230 255/35R20 T93 T97 A18 B90 KMV
e1*2007/46* S05
0512*11-..;
e1*2007/46*
0454*13-..
- mit M-Paket -
Verbreiterungen
BMW X5 (I) 135-235 255/45R20 K1a K2b R37 150 A01 A07 A12
X53 135-235 255/50R20 G01 K1a K2b K42 R37 146 A14 A16 A18
e1*98/14*0153*.., 135-235 255/50R20 F40 G01 K1a K2b R37 146 S03
e1*2001/116*0153*.. 135-235 265/45R20 K1a K2b 149
Mini Countryman 66-140 225/35R20 K1c K2c K6v A01 A12 A14
UKL/X, -/N1 A16 A18 A57
e1*2007/46*0496*..; Y85 S02
e24*2007/46*0023*..
- One, Cooper, -/D/-S/-SD
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100553 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55038625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ DM20-8520
Hersteller Wheels Automotive GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mini Countryman JCW 160 225/35R20 K1c K2c K6v A01 A12 A14
UKL/X A16 A18 A56
e1*2007/46*0496*.. Y85 S02
- John Cooper Works
Mini Paceman 82-140 225/35R20 K1c K2c K6v A01 A12 A14
UKL-C/X A16 A18 A57
e1*2007/46*0563*..; Cpe S02
- Cooper -/D/-S/-SD
Mini Paceman JCW 160 225/35R20 K1c K2c K6v A01 A12 A14
UKL-C/X A16 A18 A56
e1*2007/46*0563*.. S02
- John Cooper Works
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
§22 100553*00
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die
Teiletypgenehmigung des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere
enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100553 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55038625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ DM20-8520
Hersteller Wheels Automotive GmbH
Seite 6 von 11
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
149 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1490 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
§22 100553*00
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
Teiletypgenehmigung unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der Teiletypgenehmigung vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführten
Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefestigungsmitteln im
Aufbau entsprechen, verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100553 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55038625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ DM20-8520
Hersteller Wheels Automotive GmbH

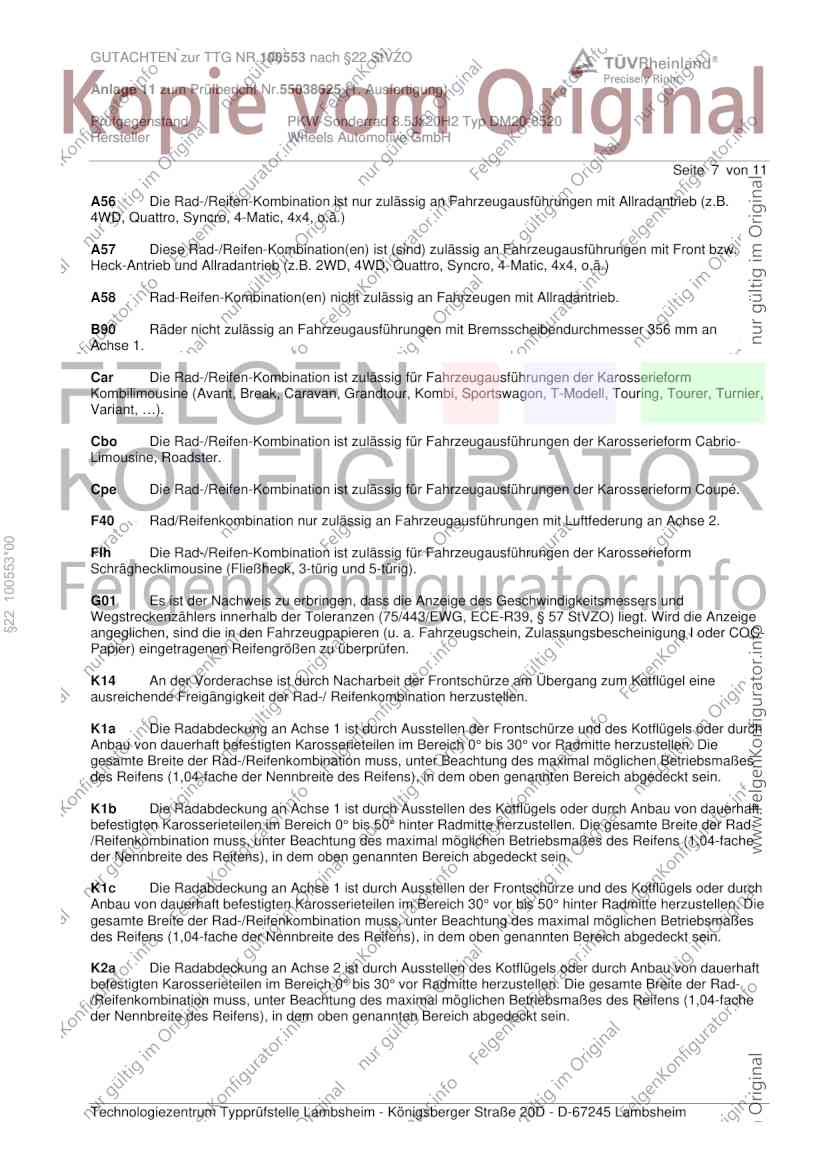

Seite 7 von 11
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
§22 100553*00
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100553 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55038625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ DM20-8520
Hersteller Wheels Automotive GmbH

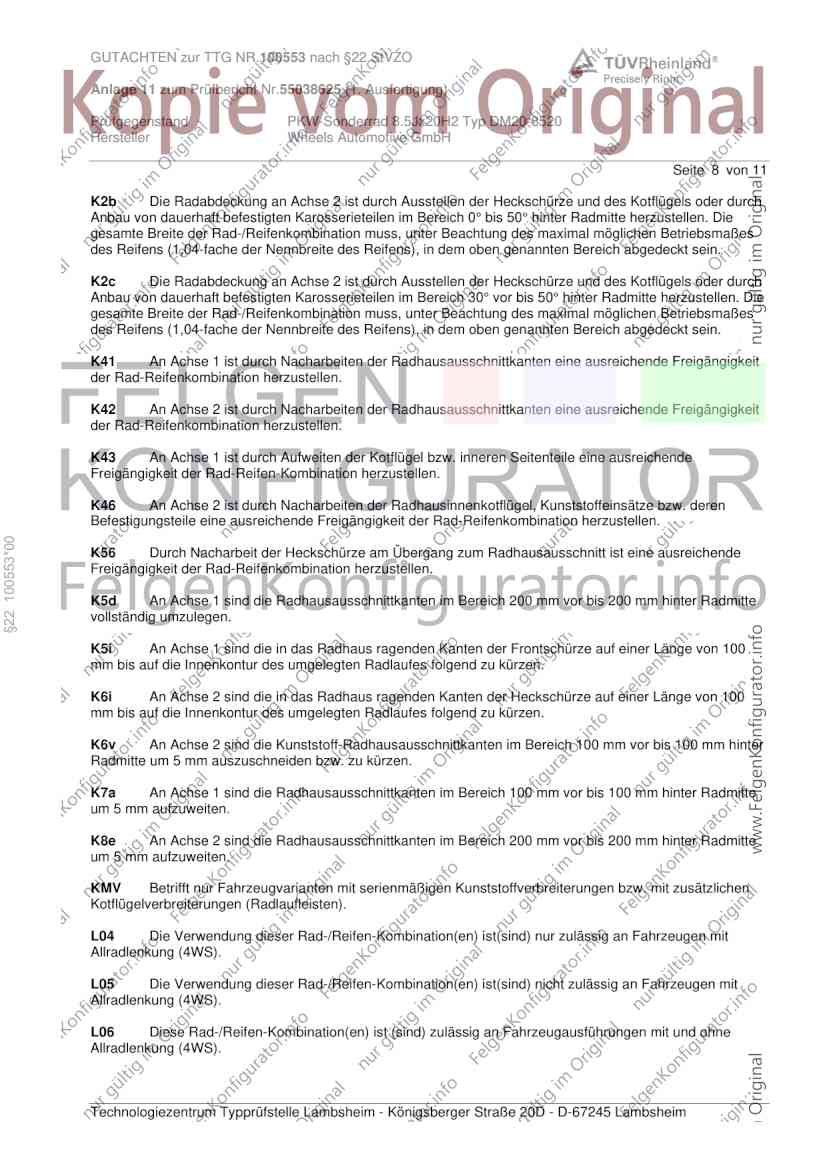

Seite 8 von 11
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
§22 100553*00
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100553 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55038625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ DM20-8520
Hersteller Wheels Automotive GmbH

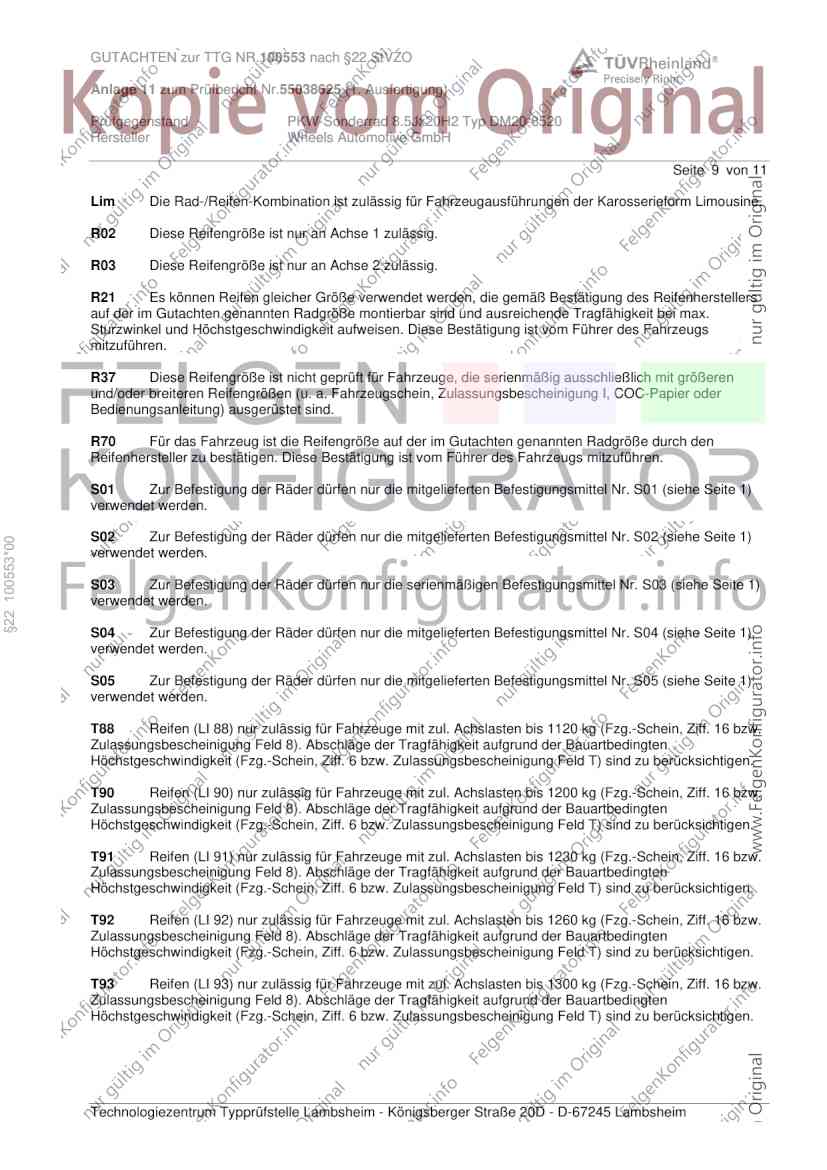

Seite 9 von 11
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenherstellers
auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit bei max.
Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des Fahrzeugs
mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
§22 100553*00
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100553 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55038625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ DM20-8520
Hersteller Wheels Automotive GmbH

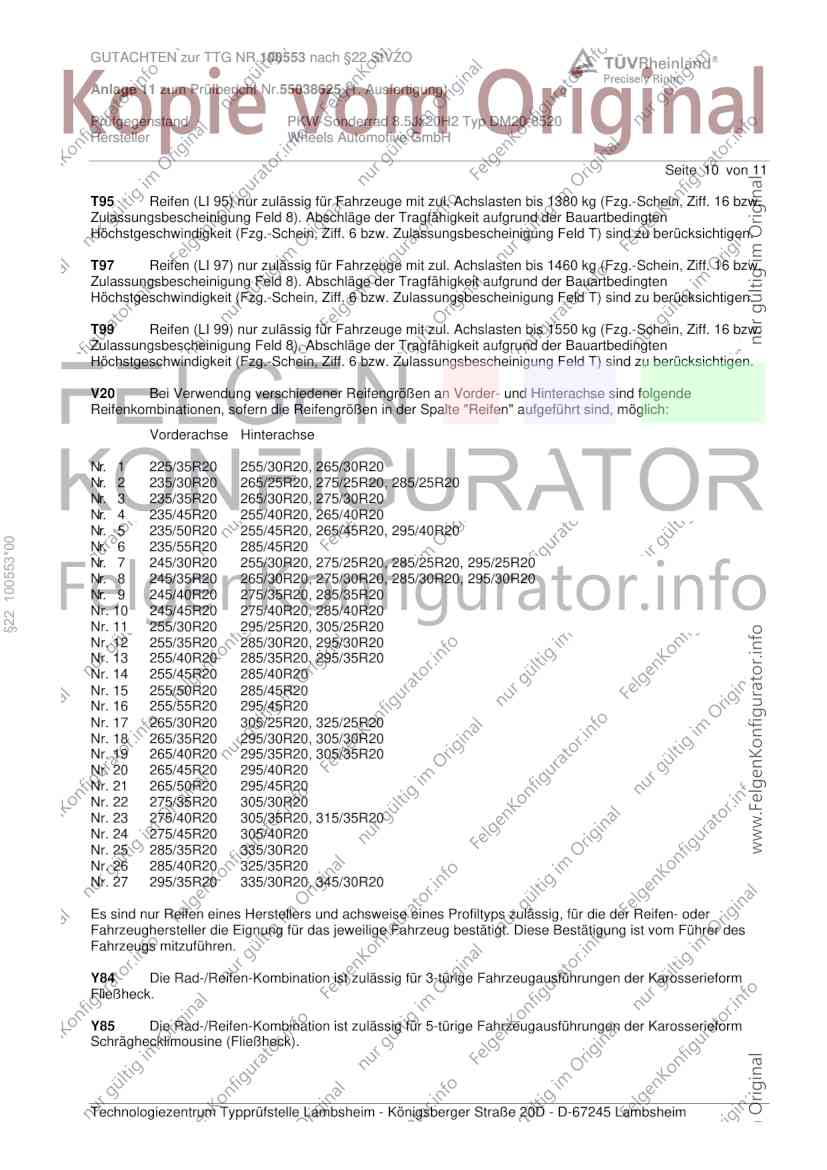

Seite 10 von 11
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
§22 100553*00
Nr. 6 235/55R20 285/45R20
Nr. 7 245/30R20 255/30R20, 275/25R20, 285/25R20, 295/25R20
Nr. 8 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 9 245/40R20 275/35R20, 285/35R20
Nr. 10 245/45R20 275/40R20, 285/40R20
Nr. 11 255/30R20 295/25R20, 305/25R20
Nr. 12 255/35R20 285/30R20, 295/30R20
Nr. 13 255/40R20 285/35R20, 295/35R20
Nr. 14 255/45R20 285/40R20
Nr. 15 255/50R20 285/45R20
Nr. 16 255/55R20 295/45R20
Nr. 17 265/30R20 305/25R20, 325/25R20
Nr. 18 265/35R20 295/30R20, 305/30R20
Nr. 19 265/40R20 295/35R20, 305/35R20
Nr. 20 265/45R20 295/40R20
Nr. 21 265/50R20 295/45R20
Nr. 22 275/35R20 305/30R20
Nr. 23 275/40R20 305/35R20, 315/35R20
Nr. 24 275/45R20 305/40R20
Nr. 25 285/35R20 335/30R20
Nr. 26 285/40R20 325/35R20
Nr. 27 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserieform
Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100553 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr.55038625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ DM20-8520
Hersteller Wheels Automotive GmbH

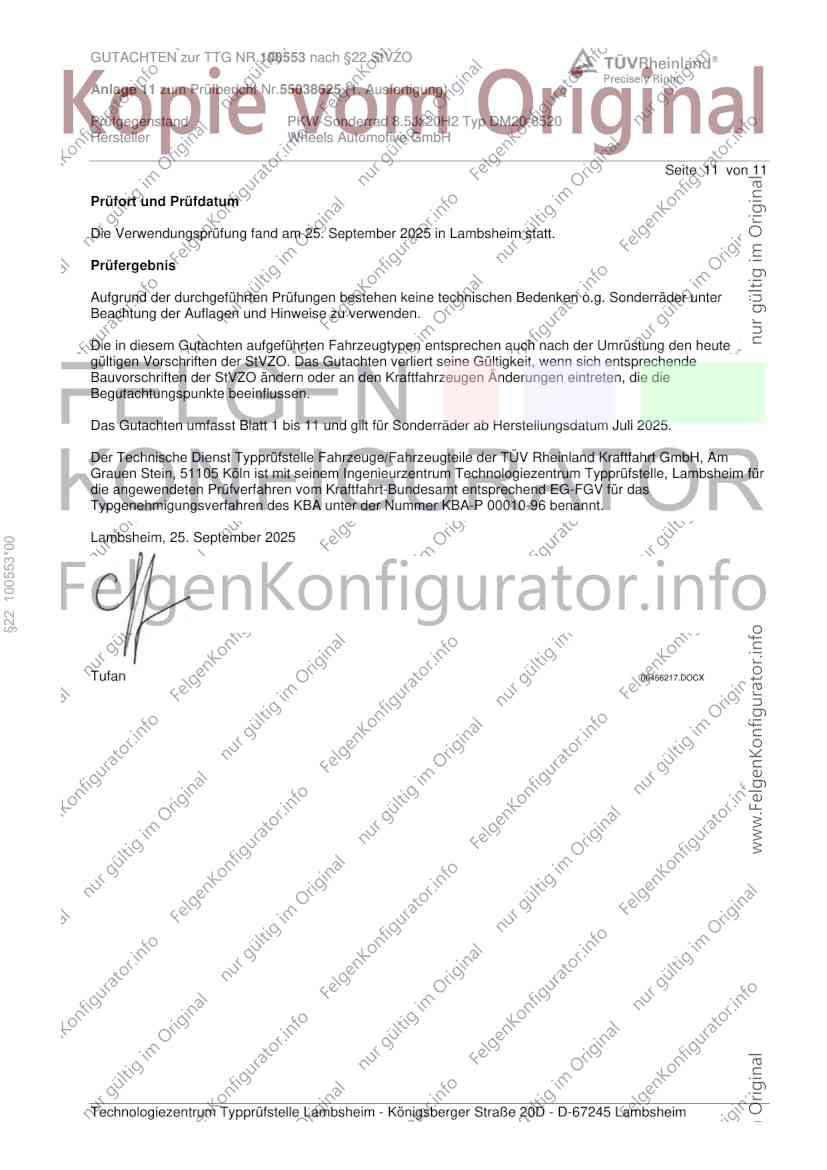

Seite 11 von 11
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. September 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Juli 2025.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. September 2025
§22 100553*00
Tufan 00456217.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

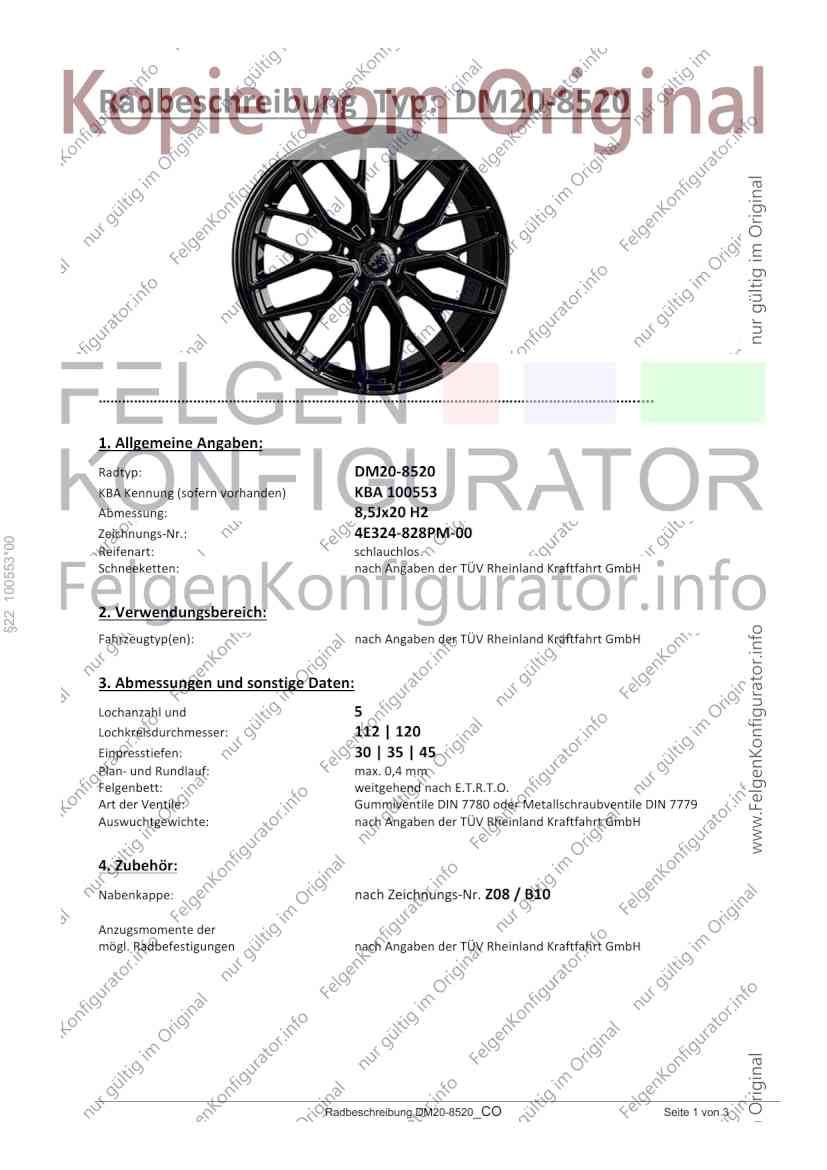

Radbeschreibung Typ: DM20-8520
……………………………………………………………………………………………………………………….....
1. Allgemeine Angaben:
Radtyp: DM20-8520
KBA Kennung (sofern vorhanden) KBA 100553
Abmessung: 8,5Jx20 H2
Zeichnungs-Nr.: 4E324-828PM-00
§22 100553*00
Reifenart: schlauchlos
Schneeketten: nach Angaben der TÜV Rheinland Kraftfahrt GmbH
2. Verwendungsbereich:
Fahrzeugtyp(en): nach Angaben der TÜV Rheinland Kraftfahrt GmbH
3. Abmessungen und sonstige Daten:
Lochanzahl und 5
Lochkreisdurchmesser: 112 | 120
Einpresstiefen: 30 | 35 | 45
Plan- und Rundlauf: max. 0,4 mm
Felgenbett: weitgehend nach E.T.R.T.O.
Art der Ventile: Gummiventile DIN 7780 oder Metallschraubventile DIN 7779
Auswuchtgewichte: nach Angaben der TÜV Rheinland Kraftfahrt GmbH
4. Zubehör:
Nabenkappe: nach Zeichnungs-Nr. Z08 / B10
Anzugsmomente der
mögl. Radbefestigungen nach Angaben der TÜV Rheinland Kraftfahrt GmbH
Radbeschreibung DM20-8520_CO Seite 1 von 3
