GUTACHTEN zur ABE Nr. 50312 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55059521 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 EH2+ Typ ANDORRA 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 21
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
Prüfgegenstand PKW-Sonderrad
Modell ANDORRA
Typ ANDORRA 8018
Radgröße 8JX18 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
36319 ANDORRA 8018 / 8JX18EH2+ 5/108/63,4 40 735 2300
36320 ET40 5X108 / Ø74,1 - Ø63,3
36400
Kennzeichnungen
KBA-Nummer 50312
Herstellerzeichen DBV
§22 50312*12
Radtyp und Ausführung ANDORRA 8018
Radgröße 8JX18 EH2+
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Mutter M12x1,5 Kegel 60° 110 - 49340
S02 Mutter M12x1,5 Kegel 60° 125 - 49340
S03 Mutter M12x1,5 Kegel 60° 120 - 49340
S04 Mutter M14x1,5 Kegel 60° 140 - 49346
S05 Mutter M12x1,5 Kegel 60° 130 - 49340
S06 Schraube M14x1,5 Kegel 60° 140 33 49369
S07 Mutter M12x1,5 Kegel 60° 135 - 49340
S08 Mutter M12x1,5 Kegel 60° 140 - 49340
S09 Mutter M14x1,5 Kegel 60° 135 - 49346
S10 Mutter M14x1,5 Kegel 60° 220 - 49470
S11 Mutter M14x1,5 Kegel 60° 170 - 49470
S12 Mutter M14x1,5 Kegel 60° 125 - 49346
S13 Mutter (Festigkeitsklasse 10) Kegel 60° 204 - 49470
M14x1,5
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50312 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55059521 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 EH2+ Typ ANDORRA 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 21
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Lynk&Co
Volvo
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 215/40R18 K2b K42 K56 T85 T89 A01 A12 A14
DM2 66-107 225/35R18 K2b K41 K42 K56 T87 A18 B02 K46
§22 50312*12
e13*2001/116*0109*. 66-107 225/40R18 K25 K29 K2b K41 K42 K45 K56 V18 S05
66-107 245/35R18 K2b K44 K56 R03
Ford C-Max 63-134 215/40R18 T85 T89 A12 A14 A18
(Compact) 63-134 215/45R18 A58 B02 KoS
DXA 63-134 225/40R18 A01 K1a K2b T88 T92 V18 S07
e13*2007/46*1103*.. 63-134 235/40R18 A01 K1a K1b K2b K5d
- incl. Facelift 2015 63-134 245/35R18 A01 K1c K2a K2b K4i K5d K6i K8e
T88 T92
Ford Edge 132-155 235/60R18 A91 A14 A18 A56
SBF 132-155 255/55R18 A01 A12 K1a K1b K2a K2b S10
e1*2007/46*
1524*00-02
Ford Edge 110-175 235/60R18 A91 A14 A18 A57
SBF 110-175 255/55R18 A01 A12 K1a K1b K2a K2b S10
e1*2007/46*
1524*03-..
ab MJ 2019
Ford Focus (II) 59-107 215/40R18 T85 T89 A12 A14 A18
DA3, DB3 59-166 225/40R18 A01 K56 B02 Car Flh
e13*2001/116* 59-166 235/35R18 A01 K1a K1b K2b K46 K56 T86 Sth V18 S05
0144,0157*.. 59-166 245/35R18 A01 K1c K25 K2b K41 K44 K46 K56
Ford Focus (III) 63-134 215/40R18 T85 T89 A12 A14 A18
DYB 63-134 215/45R18 A58 Car Flh
e13*2007/46*1138*.. 63-134 225/40R18 A01 K1a K8d T88 T92 Lim V18 S05
- incl. Facelift 2014 63-134 235/40R18 A01 K1a K1b K2b K4b K8d
63-134 245/35R18 A01 K1c K2b K4b K5d K6g K8m T88
T92
Ford Focus (IV) 63-134 215/45R18 K2b A01 A12 A14
DEH 63-134 225/40R18 K1a K2b A18 A58 F23
e13*2007/46*1911*.. 63-134 225/45R18 K1a K2b Flh KOV NoP
63-134 235/40R18 K1a K1b K2b K5b V18 S07
63-134 245/40R18 K1c K2b K5d K8h
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50312 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55059521 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 EH2+ Typ ANDORRA 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus (IV) 110-134 215/45R18 K2b A01 A12 A14
DEH 110-134 225/40R18 K1a K2b A18 A58 F24
e13*2007/46*1911*.. 110-134 225/45R18 K1a K2b Flh KOV NoP
110-134 235/40R18 K1a K1b K2b K5b V18 S07
110-134 245/40R18 K1c K2b K5d K8h
Ford Focus Active (IV) 63-134 215/50R18 R70 A12 A14 A18
DEH 63-134 225/45R18 A58 F24 Flh
e13*2007/46* 63-134 235/45R18 KMV NoP
1911*03-.. 63-134 245/40R18 A01 K5w K6w V18
63-134 245/45R18 A01 K5w K6w S07
Ford Focus Cabrio (II) 74-107 215/40R18 K56 T89 A01 A12 A14
DB3 74-107 225/40R18 K44 K46 K56 T88 T89 A18 B02 Cbo
e13*2001/116*0157*. 74-107 235/35R18 K1a K1b K44 K46 K56 T86 T90 K2b V18 S05
74-107 245/35R18 K1a K1b K25 K41 K44 K46 K56 T88
T89
Ford Focus RS (II) 224, 257 215/45R18 M+S A12 A14 A18
DA3, DA3-RS 224, 257 225/40R18 M+S A58 B02 Flh
e13*2001/116*0144*. 224, 257 235/40R18 A01 K1a K1b K3s K4i K5a K6d M+S S05
e13*2001/116*1010*.
§22 50312*12
Ford Focus RS (III) 257 225/40R18 M+S A12 A14 A18
DYB, DYB-RS 257 235/40R18 A01 K1a K2b M+S A56 Flh S05
e13*2007/46*1138*..; 257 245/35R18 A01 K1a K1b K2a K2b K9v M+S
e13*2007/46*1616*..
Ford Focus ST (III) 136, 184 215/45R18 A12 A14 A18
DYB 136, 184 225/40R18 A01 K1a K8d A58 Car Flh
e13*2007/46*1138*.. 136, 184 235/40R18 A01 K1a K1b K2b K4b K8d S05
- incl. Facelift 2015 136, 184 245/35R18 A01 K1c K2b K4b K5d K6g K8m
Ford Focus ST (IV) 140, 206 215/45R18 M+S A12 A14 A18
DEH 140, 206 225/40R18 M+S A58 Car Flh
e13*2007/46* 140, 206 235/40R18 A01 K1a K2b K4i K5b K8d K9v S07
1911*05-.. 140, 206 245/40R18 A01 K1c K2b K4i K5d K8i K9v
Ford Focus Turnier 63-134 215/45R18 K2b A01 A12 A14
(IV) 63-134 225/40R18 K1a K2b A18 A58 Car
DEH 63-134 225/45R18 K1a K2b F24 KOV
e13*2007/46*1911*.. 63-134 235/40R18 K1a K1b K2b K5b NoP
63-134 245/40R18 K1c K2b K5d K8b V18 S07
Ford Focus Turnier 63-134 215/50R18 R70 A12 A14 A18
Active (IV) 63-134 225/45R18 A58 Car F24
DEH 63-134 235/45R18 KMV NoP
e13*2007/46* 63-134 245/40R18 A01 K5w K6w V18
1911*03-.. 63-134 245/45R18 A01 K5w K6w S07
Ford Galaxy (II) 74-149 225/45R18 T95 A12 A14 A18
WA6 74-149 235/40R18 T93 T95 A58 B02 V18
e13*2001/116* 74-149 235/45R18 T94 T98 S11
0185*00-23 74-149 245/40R18 A01 K1a K2b T93 T97
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50312 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55059521 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 EH2+ Typ ANDORRA 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 4 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Galaxy (III) 88-177 235/50R18 K1a K3h K5d A01 A12 A14
WA6, WAH6 88-177 245/45R18 K1a K3h K5d T00 T96 A18 A57 MHy
e13*2001/116* 88-177 245/50R18 K1a K1b K2b K3h K4i K5d NoE V00 V18
0185*24-..; 88-177 255/45R18 K1a K3h K5d S10
e13*2007/46*2374*..
- ab MJ 2016 (MK3)
Ford Grand C-Max 70-134 215/45R18 A01 G40 T93 A12 A14 A18
DXA 70-134 215/45R18 R69 T93 A58 B02 KmS
e13*2007/46*1103*.. 70-134 225/40R18 A01 K1a T92 V18 S07
- incl. Facelift 2015 70-134 235/40R18 A01 G40 K1a K1b K2b K5d T95
70-134 245/35R18 A01 K1c K2a K2b K4i K5d K6i K8e
T92
Ford Kuga (I) 100-147 235/50R18 K1a A01 A12 A14
DM2 100-147 245/45R18 K1a A18 A57 B02
e13*2001/116* 100-147 245/50R18 K1a K1b K2b S05
0109*19-31 100-147 255/45R18 K1a
Ford Kuga (II) 85-134 225/50R18 A01 K1a K1b K2b R37 A12 A14 A18
DM2 85-134 225/55R18 A01 G01 K1a K1b K2b R37 A57 S07
e13*2001/116* 85-178 235/45R18
§22 50312*12
0109*31-.. 85-178 235/50R18 A01 K1c K2b
- ab Modell 2013 85-178 245/45R18 A01 K1a K1b K2b
- incl. Facelift 2016 85-178 245/50R18 A01 G01 K1c K2a K2b
85-178 255/45R18 A01 K1c K2b
Ford Kuga (III) 88-140 225/60R18 A12 A14 A18
DFK 88-140 235/55R18 A57 NoP S07
e13*2007/46*2188*.. 88-140 255/50R18 A01 K1c K2a K2b K4w K6y
88-140 255/55R18 A01 K1c K2a K2b K4w K6y
Ford Kuga (III) Plug-in 112 225/60R18 A12 A14 A18
Hybrid 112 235/55R18 A58 S07
DFK, DFHK 112 255/50R18 A01 K1c K2a K2b K4w K6y
e13*2007/46*2188*..; 112 255/55R18 A01 K1c K2a K2b K4w K6y
e13*2018/858*00042*.
.
Ford Mondeo (III) 66-150 215/40R18 K1c K2b K56 T85 T89 A01 A12 A14
B4Y, B5Y 66-150 225/35R18 K1c K2b K56 T83 A18 A58 B02
e1*98/14* 66-166 225/40R18 K1c K2b K56 T88 T89 T91 Flh Sth S01
0154,0155*.. 66-166 235/35R18 K1c K2c K44 K56 T86 T90
66-166 235/40R18 K1c K2c K44 K56
Ford Mondeo (IV) 74-176 215/40R18 T85 T89 X98 A12 A14 A18
BA7 74-176 215/40R18 A01 G98 T85 T89 A58 B02 Flh
e13*2001/116* 74-176 215/45R18 A01 G40 T89 Lim V18 S08
0249*00-25 74-176 215/45R18 R69 T89
- incl. Facelift 2010 74-176 225/40R18 A01 K2b T88 T89 T91 X98
74-176 225/40R18 A01 G98 K2b T88 T89 T91
74-176 235/40R18 A01 G40 K2b
74-176 235/45R18 A01 G81 K2b R69
74-176 245/35R18 A01 K1a K1b K2b T88 T89 X98
74-176 245/35R18 A01 G98 K1a K1b K2b T88 T89
74-176 245/40R18 A01 G81 K1a K1b K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50312 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55059521 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 EH2+ Typ ANDORRA 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 5 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo (V) 85-177 215/45R18 T89 T93 A12 A14 A18
BA7 85-177 225/45R18 T91 A57 Flh Lim
e13*2001/116* 85-177 235/45R18 A01 K2b K6g V00 V18 S07
0249*26-.. 85-177 245/40R18 A01 K1a K1b K2b K4i K6g K6j
- ab MJ 2015 (MK5)
Ford Mondeo Hybrid 103 215/45R18 T93 A12 A14 A18
(V) 103 225/45R18 A58 Car Lim
BA7-HEV, BA7H 103 235/45R18 A01 K2b K6g V18 S07
e13*2007/46*1485*.. 103 245/40R18 A01 K1a K1b K2b K4i K6g K6j
Ford Mondeo Turnier 66-125 225/35R18 K1c K2b K46 T87 A01 A12 A14
(III) 66-150 215/40R18 K1c K2b K46 T89 A18 A58 B02
BWY 66-166 225/40R18 K1c K2b K46 T88 T89 T91 Car V18 S01
e1*98/14*0156*.. 66-166 235/40R18 K1c K2c K46
66-166 245/35R18 K1c K2c K46 T88 T89
Ford Mondeo Turnier 74-176 215/45R18 A01 G40 T89 T93 A12 A14 A18
(IV) 74-176 215/45R18 R69 T89 T93 A58 B02 Car
BA7 74-176 225/40R18 A01 K2b T88 T92 X98 V18 S08
§22 50312*12
e13*2001/116* 74-176 225/40R18 A01 G98 K2b T88 T92
0249*00-25 74-176 235/40R18 A01 G40 K2b T91 T93
- incl. Facelift 2010 74-176 235/45R18 A01 G81 K2b R69
74-176 245/35R18 A01 K1a K1b K2b T88 T92 X98
74-176 245/35R18 A01 G98 K1a K1b K2b T88 T92
74-176 245/40R18 A01 G81 K1a K1b K2b
81,92 215/40R18 T89 X98
81,92 215/40R18 A01 G98 T89
Ford Mondeo Turnier 85-177 215/45R18 T89 T93 A12 A14 A18
(V) 85-177 225/45R18 A57 Car V00
BA7 85-177 235/45R18 A01 K2b K6g V18 S07
e13*2001/116* 85-177 245/40R18 A01 K1a K1b K2b K4i K6g K6j
0249*26-..
- ab MJ 2015 (MK5)
Ford Mustang Mach-E 100 225/60R18 K2b 147 A01 A12 A14
LSK 100 235/55R18 K1a K1b K2b 147 A18 A57 S13
e13*2007/46*2387*.. 100 245/55R18 K1c K2c 147
- Elektro 100,124 225/60R18 K2b M+S 147
100,124 235/55R18 K1a K1b K2b M+S 147
100,124 245/55R18 K1c K2c M+S 147
Ford Puma 70-114 215/50R18 K1a K1b K2b R70 A01 A12 A14
J2K 70-114 225/45R18 K1b A18 A58 NoE
e9*2007/46*3165*.. 70-114 235/45R18 K1a K1b K2b NoP V18 S07
70-114 245/40R18 K1a K1b K2b
70-114 245/45R18 K1a K1b K2b K3s K6y
Ford Puma ST 147 215/50R18 K1a K1b K2b R70 A01 A12 A14
J2K 147 225/45R18 K1b A18 A58 NoE
e9*2007/46*3165*.. 147 235/45R18 K1a K1b K2b NoP V18 S07
147 245/40R18 K1a K1b K2b
147 245/45R18 K1a K1b K2b K3s K6y
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50312 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55059521 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 EH2+ Typ ANDORRA 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 6 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford S-Max (I) 74-176 225/45R18 T95 A12 A14 A18
WA6 74-176 235/40R18 A01 K2b T93 T95 A58 B02 V18
e13*2001/116* 74-176 235/45R18 T94 T98 S11
0185*00-23 74-176 245/40R18 A01 K1a K2b T93 T97
Ford S-Max (II) 88-177 235/50R18 K1a K2b K3h K5d A01 A12 A14
WA6, WAH6 88-177 245/45R18 K1a K2b K3h K5d A18 A57 MHy
e13*2001/116* 88-177 245/50R18 K1a K2b K3h K4i K5d NoE V00 V18
0185*24-..; 88-177 255/45R18 K1a K2b K3h K5d S10
e13*2007/46*2374*..
- ab MJ 2016
Ford Tourneo Connect 55-85 225/40R18 K1a K1b K2a K2b T91 T92 A01 A12 A14
PH2, PJ2 55-85 235/40R18 B49 G01 K1c K2c K45 T91 T93 T95 A18 B02 S03
e1*2001/116*
0206*..,
0207*00-15
Ford Transit Connect 55-85 225/40R18 K1a K1b K2a K2b T91 T92 A01 A12 A14
PT2, PU2 55-85 235/40R18 B49 G01 K1c K2c K45 T91 T93 T95 A18 B02 S03
L071; L072;
e1*2007/46*0271*..;
§22 50312*12
e1*2007/46*
0272*00-03
Ford Transit/Tourneo 55-125 215/45R18 T93 A12 A14 A18
Connect 55-125 225/45R18 A01 K1a T91 T95 A58 V18 S07
PJ2, PU2 55-125 235/40R18 A01 K1a K1b K2b K4i K6f T91 T95
e1*2001/116* 55-125 245/40R18 A01 K1c K2a K2b K4i K6f K8h K8x
0207*16-25; T93 T97
e1*2007/46*
0272*04-13,
- Modell 2014 bis 2017
- mit Radmuttern
M12x1,5
Jaguar F-Pace 120-132 235/65R18 A10 A14 A18 A57
DC 120-132 245/60R18 A10 S12
e11*2007/46*3324*..; 120-280 255/60R18 A32
e5*2007/46*1047*:: 120-280 265/60R18 A12
Jaguar XE 120-132 215/45R18 A91 R37 T93 A14 A18 A58
JA 120-184 225/40R18 A01 A12 K1a T92 Lim P35 V18
e11*2007/46*2150*.., 120-184 225/45R18 A01 A12 K1a T91 T95 S02
e5*2007/46*1049*.. 120-184 235/40R18 A01 A12 K1a T91 T95
120-184 235/45R18 A01 A12 K1a
120-184 245/40R18 A01 A12 K1c
Jaguar XF 120-202 235/50R18 A12 A14 A18
CC9 120-202 245/45R18 B03 Lim V18
e11*2001/116*0323*. 120-202 255/45R18 S02
Jaguar XF 120-221 225/50R18 A12 R37 A14 A18 A58
JB 120-221 235/45R18 A32 R37 Lim V18 S02
e11*2007/46*2981*.., 120-280 245/45R18 A12
e5*2007/46*1048*.. 120-280 255/45R18 A01 A12 K1a
Jaguar XJ 152-291 235/50R18 R35 A12 A14 A18
N*3 152-291 245/45R18 B02 NBF V18
e11*2001/116*0217*.. 152-291 255/45R18 A01 K41 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50312 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55059521 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 EH2+ Typ ANDORRA 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 7 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar X-Type 96-170 225/40R18 K1a K2b K41 K42 K45 K46 K56 T88 A01 A12 A14
CF1 T92 A18 B02 Lim
e11*98/14*0176*.. 96-170 245/35R18 K1c K2c K41 K42 K43 K44 K45 K46 V18 S01
K56 L02 T88 T92
Land Rover Discovery 110-177 225/60R18 A98 R37 147 A14 A18 A57
Sport 110-177 225/65R18 A12 R37 147 S09
LC 110-213 235/60R18 AS9 147
e11*2007/46*1659*..; 110-213 255/55R18 A01 A12 K1a K1b K2b 147
e5*2007/46*1058*00-
02
- bis Modelljahr 2019
Land Rover Discovery 120-150 225/60R18 A98 R37 147 A14 A18 A57
Sport 120-150 225/65R18 A12 R37 147 MpH S09
LC 120-213 235/60R18 A98 147
e5*2007/46*1058*01-..
- ab Modelljahr 2020
Land Rover 110-171 235/60R18 K1a K2b A01 A12 A14
Freelander 2 110-171 255/55R18 K1c K2b A18 S04
LF
§22 50312*12
e11*2001/116*0300*.
Land Rover Range- 110-177 225/60R18 A63 A14 A18 A57
Rover Evoque 110-213 235/55R18 A12 Cbo Cpe Y85
LV, LV-A 110-213 235/60R18 A12 S04
e11*2007/46*0223*..;
e3*2007/46*0221*..
Land Rover Range- 110-147 225/60R18 A91 R37 A14 A18 A57
Rover Evoque 110-221 235/60R18 A12 MpH S09
LZ 110-221 245/60R18 A12
e5*2007/46*0076*..
Land Rover Range- 132-184 235/65R18 A10 R37 145 A14 A18 A56
Rover Velar 132-184 245/60R18 A10 R37 147 BW7 NoP
LY 132-280 255/60R18 A10 145 Z18
e11*2007/46*3954*..; 132-280 265/60R18 A12 143 S04
e5*2007/46*1057*..
Lynk & Co 01 105 235/55R18 K1a K1b K2b A01 A12 A14
GX6 105 245/50R18 K1c K2c K4i A18 A58 B65
e9*2018/858*11032*.. 105 255/50R18 K1c K2c K4i NoP S06
- Hybrid
Volvo C30 73-169 215/40R18 K1c K2b K42 T85 T89 A01 A12 A14
M, M-2D 73-169 215/45R18 G03 K1c K2b K42 A18 A58 B02
e4*2001/116*0076*.., 73-169 225/35R18 K1c K2b K42 T83 T87 Com V18 S01
e1*2001/116*0427*.. 73-169 225/40R18 K1c K2b K42
73-169 235/35R18 K1c K25 K2b K42
73-169 245/35R18 K2b K42 R03
Volvo C70 100-169 215/45R18 A12 A14 A18
M 100-169 225/40R18 T88 B02 Cbo V18
e4*2001/116*0076 100-169 235/40R18 S01
*08-.. 100-169 245/35R18 A01 K46 K66 T88
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50312 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55059521 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 EH2+ Typ ANDORRA 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 8 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S40, V50 73-169 215/40R18 K1c K2b K42 K46 T85 T89 A01 A12 A14
M 73-169 215/45R18 G03 K1c K2b K41 K42 K45 K46 A18 B02 Car
e4*2001/116*0076*.. 73-169 225/35R18 K1c K2b K42 K46 T87 Lim V00 V18
73-169 225/40R18 K1c K2b K42 K45 K46 S01
73-169 235/35R18 K1c K25 K2b K42 K45 K46 T86
73-169 245/35R18 K2b K42 K46 R03
Volvo S60 120-186 225/45R18 A98 R37 A14 A18 A57
Z 120-240 235/45R18 A98 DB8 KOV Lim
e4*2007/46* NBF NoP S06
1315*05-..
Volvo S60, V60 84-242 215/45R18 K4i T89 T93 A01 A12 A14
F, F-N2D 84-242 225/40R18 K2b K4i K6f T92 A18 A57 Car
e9*2007/46*0023*..; 84-242 235/40R18 K1c K2b K4i K6f T91 T95 Lim Npf V00
e13*2007/46*1157*.. 84-242 245/35R18 K1c K2b K3i K4i K5b K6f T92 V18 S06
84-242 245/40R18 K1c K2b K3i K4i K5b K6f
Volvo S60CC, V60CC 110-187 225/50R18 A01 K1c K2b K4i K5w A12 A14 A18
F 110-187 235/45R18 A57 Car KMV
e9*2007/46*0023*.. 110-187 235/50R18 A01 K1c K2b K3s K4i K5b K5x K6b Lim S06
- Cross Country K6w
§22 50312*12
110-187 245/45R18 A01 K1c K2b K4i K5w
110-187 255/45R18 A01 K1c K2b K3s K4i K5b K5x K6b
K6w
Volvo S80 80-232 225/45R18 T91 T95 A12 A14 A18
A, A-2D 80-232 235/40R18 T91 T93 V00 V18 S06
e9*2001/116*0057*.., 80-232 245/40R18 A01 K1a K1b K2b K46
e1*2001/116*0504*..
Volvo S90, V90 110-187 225/50R18 A12 R37 A14 A18 A57
P 110-187 235/45R18 A98 R37 Car DB8 KOV
e4*2007/46*1067*.. 110-240 245/45R18 A98 Lim NBF NoP
S06
Volvo V40 84 - 187 215/40R18 T85 T89 A12 A14 A18
M, M-N2E 84 - 187 225/40R18 A58 Flh V18
e4*2001/116* 84 - 187 235/35R18 A01 K1c K2b K6g T86 T90 X4V S05
0076*27-..; 84 - 187 235/40R18 A01 K1c K2b K6g
e13*2007/46*1337*.. 84 - 187 245/35R18 A01 K1c K2b K6g
Volvo V40 CC 84-187 215/45R18 A13 A14 A18 A57
M, M-N2E 84-187 225/45R18 A33 Flh V00 V18
e4*2001/116* 84-187 235/40R18 A01 A12 K1a K1b S05
0076*29-..; 84-187 245/40R18 A01 A12 K1c
e13*2007/46*1337*..
- Cross Country
Volvo V60 120-162 235/40R18 K1c K2b K4i K6f T95 A01 A12 A14
G 120-162 235/45R18 G81 K1a K1b K2b K3i K4i K5b K6f A18 A56 Car
e9*2007/46*0093*.. 120-162 245/40R18 K1c K2b K3i K4i K5b K6f S06
- Twin Engine Hybrid
Volvo V60 110-186 225/45R18 A98 R37 A14 A18 A57
Z 110-240 235/45R18 A98 Car DB8 KOV
e4*2007/46*1315* NBF NoP S06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50312 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55059521 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 EH2+ Typ ANDORRA 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 9 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V60 CC 110-186 215/55R18 K1c K2b R70 A01 A12 A14
Z 110-186 225/50R18 K1c K2a K2b A18 A56 Car
e4*2007/46*1315*.. 110-186 225/55R18 K1c K2a K2b DB8 KMV
- Cross Country 110-186 235/50R18 K1c K2c K5w K6w NBF
110-186 245/45R18 K1c K2a K2b K5w NoP S06
110-186 255/45R18 K1c K2c K3i K5c K5x K6w
Volvo V60, S60 -T6/T8 186-233 235/45R18 A98 A14 A18 A56
Z B65 Car DB8
e4*2007/46*1315*.. KOV Lim
- Twin Engine Hybrid MpH S06
Volvo V70 80-224 225/45R18 T91 T95 A12 A14 A18
B, /-2D, /-N2D, /-N2E 80-224 235/40R18 T91 T93 Car V00 V18
e9*2001/116*0065*..; 80-224 245/40R18 A01 K1a K1b K46 X7V S06
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC40 95-184 235/55R18 K1a K1b K2a K2b A01 A12 A14
X 95-184 245/50R18 K1c K2c A18 A57 DB8
e9*2007/46*3146*.. 95-184 255/50R18 K1c K2c K6v MpH NoE
§22 50312*12
S06
Volvo XC60 100-242 235/60R18 K1c K2b A01 A12 A14
D, /-2D, /-N2D, /-N2E 100-242 255/50R18 K1c K2b A18 A57 S06
e9*2001/116*0068*..; 100-242 255/55R18 K1c K2b
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC60 110-240 235/55R18 K1c K2c A01 A12 A14
U 110-240 235/60R18 K1c K2c A18 A57 DB8
e4*2007/46*1220*.. 110-240 245/60R18 K1c K2c KOV NoP
- ohne Radhaus- 110-240 255/55R18 K1c K2c S06
Verbreiterungen
Volvo XC60 110-240 235/55R18 K1a K1b K2c A01 A12 A14
U 110-240 235/60R18 K1a K1b K2c A18 A57 DB8
e4*2007/46*1220*.. 110-240 245/60R18 K1a K1b K2c KMV NoP
- mit Radhaus- 110-240 255/55R18 K1c K2c X5V
Verbreiterungen S06
(ww. Serie 8,5x21-
ET49,5)
Volvo XC60 110-240 235/55R18 A12 A14 A18
U 110-240 235/60R18 A57 DB8
e4*2007/46*1220*.. 110-240 245/60R18 KMV
- mit Radhaus- 110-240 255/55R18 NoP X6V S06
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC70 120-224 225/50R18 K1c A01 A12 A14
B, /-2D, /-N2D, /-N2E 120-224 235/50R18 K1c K2b K42 K46 A18 Car KMV
e9*2001/116*0065*..; 120-224 245/45R18 K1c S06
e1*2001/116*0505*..; 120-224 255/45R18 K1c K2b K42 K46
e1*2007/46*0495*..;
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50312 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55059521 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 EH2+ Typ ANDORRA 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 10 von 21
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
§22 50312*12
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50312 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55059521 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 EH2+ Typ ANDORRA 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 11 von 21
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
§22 50312*12
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50312 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55059521 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 EH2+ Typ ANDORRA 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 12 von 21
AS9 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche, welches maximal 9mm aufträgt, an den laut
Betriebsanleitung dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und
Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
B65 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit
Bremsscheibendurchmesser 345 mm an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
§22 50312*12
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Compact (3-türig).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50312 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55059521 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 EH2+ Typ ANDORRA 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 13 von 21
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
§22 50312*12
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50312 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55059521 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 EH2+ Typ ANDORRA 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 14 von 21
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung 300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
§22 50312*12
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50312 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55059521 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 EH2+ Typ ANDORRA 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 15 von 21
K4w An Achse 2 sind die Befestigungen der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen in den Radhausausschnittkanten zu entfernen. Die Kunststoffverbreiterungen
bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
§22 50312*12
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50312 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55059521 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 EH2+ Typ ANDORRA 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 16 von 21
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
§22 50312*12
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in-Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50312 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55059521 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 EH2+ Typ ANDORRA 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 17 von 21
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
§22 50312*12
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50312 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55059521 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 EH2+ Typ ANDORRA 8018
Hersteller Dt. Brennstoffvertrieb GmbH

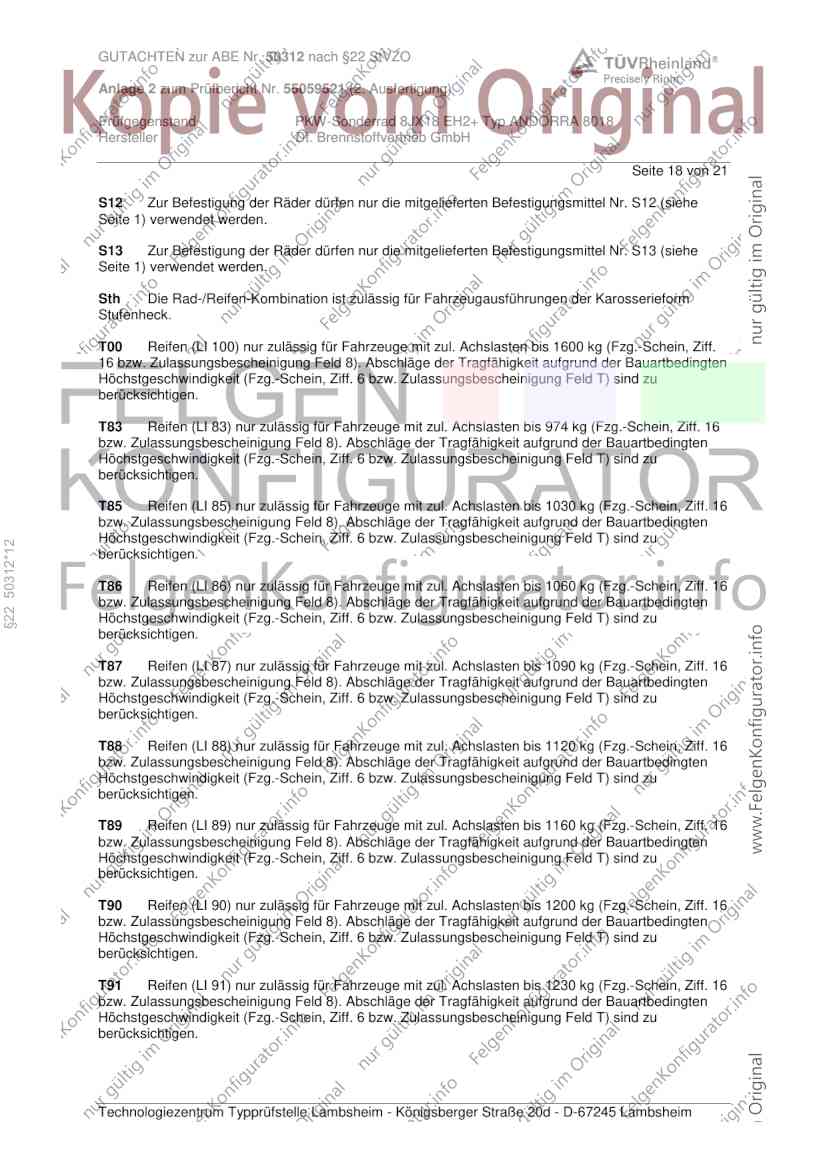

Seite 18 von 21
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe
Seite 1) verwendet werden.
S13 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S13 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
§22 50312*12
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50312 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55059521 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 EH2+ Typ ANDORRA 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 19 von 21
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 50312*12
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50312 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55059521 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 EH2+ Typ ANDORRA 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 20 von 21
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 215/55R18 235/50R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18, 255/45R18
Nr. 9 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 235/60R18 255/55R18, 285/50R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 285/35R18, 295/35R18
§22 50312*12
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-
ET38,5 ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50312 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55059521 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 EH2+ Typ ANDORRA 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 21 von 21
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. März 2023 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 21 und gilt für Sonderräder ab Herstellungsdatum März 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
§22 50312*12
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. März 2023
Schmidt 00406884.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
