Anlage 9 - Verwendungsbereich
Prüfbericht 366-0087-24-WIRD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002303
ANLAGE: 9.11 Radtyp: TKGG
Hersteller: ALCAR WHEELS GmbH Stand: 27.08.2024
______________________________________________________________________________________________________________
Seite: 1 von 4
Fahrzeughersteller AUDI, SKODA, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TKGG8BA45ED571 TKGG ET45 ohne 57,1 810 2327 02/24
TKGG8BP45ED571 TKGG ET45 ohne 57,1 810 2327 02/24
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
R124 E1*124R00/03*2303*01
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 28 mm, Durchm. 26 mm
Zubehör : OE-Schraube ww. ZJV8
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: Q2, SQ2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GA e1*2007/46*1552*.. 85 - 140 235/45R18 12K; 51G Q2; Allradantrieb;
Frontantrieb;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V; 77E
GA e1*2007/46*1552*.. 221 235/45R18 12K; 51G SQ2; Allradantrieb;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V; 77E
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 28 mm, Durchm. 26 mm
Zubehör : OE-Schraube ww. ZJV8
Anzugsmoment der Befestigungsteile : 120 Nm
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0087-24-WIRD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002303
ANLAGE: 9.11 Radtyp: TKGG
Hersteller: ALCAR WHEELS GmbH Stand: 27.08.2024
______________________________________________________________________________________________________________
Seite: 2 von 4
Verkaufsbezeichnung: ENYAQ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NY e8*2007/46*0416*.. 70 235/60R18 12K; 51G ENYAQ 50;
Kombilimousine;
Heckantrieb;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V; 77E
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 28 mm, Durchm. 26 mm,
für Typ : E2
Zubehör : OE-Schraube ww. ZJV8
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 30 mm, Durchm. 26 mm,
für Typ : EBN; EB
Zubehör : Nur ZJVI
R124 E1*124R00/03*2303*01
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : E2
160 Nm für Typ : EB; EBN
Verkaufsbezeichnung: ID. BUZZ CARGO 150 KW; ID.BUZZ CARGO PRO 210 KW
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EBN e1*2018/858*00165*.. 70 - 89 235/60R18 YCB; 12K; 51G; 57E Heckantrieb;
Elektro; Höchste
Dreißig-Minuten-
Leistung;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74A; 76V; 77E; 78A
Verkaufsbezeichnung: ID. BUZZ PRO 150 KW; ID. BUZZ PRO LR 210 kW; ID. BUZZ PRO KR 210 KW
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EB e1*2018/858*00164*.. 70 - 89 235/60R18 YCB; 12K; 51G; 57E Heckantrieb;
Elektro; Höchste
Dreißig-Minuten-
Leistung;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74A; 76V; 77E; 78A
Verkaufsbezeichnung: ID.4, ID.5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E2 e1*2018/858*00004*.. 70 235/60R18 12K; 51G PURE 109kW; PURE
125kW; ID.4;
Heckantrieb;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V; 77E
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0087-24-WIRD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002303
ANLAGE: 9.11 Radtyp: TKGG
Hersteller: ALCAR WHEELS GmbH Stand: 27.08.2024
______________________________________________________________________________________________________________
Seite: 3 von 4
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche Tragfähigkeit,
es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex zu vergleichen
wodurch eventuell vorhandene Achslastauflagen entfallen können.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatz rades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
R124 E1*124R00/03*2303*01
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
57E) Die Verwendung der angegebenen Reifengröße ist auf dieser Radgröße nur an der Vorderachse
zulässig. Sie kann jedoch im Einzelfall auf einer anderen Radgröße an der Hinterachse kombiniert
werden. Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten. Alle an ein und
derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten dürfen nur Klebegewichte unterhalb des Tiefbetts an der Felgeninnenseite angebracht
werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0087-24-WIRD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002303
ANLAGE: 9.11 Radtyp: TKGG
Hersteller: ALCAR WHEELS GmbH Stand: 27.08.2024
______________________________________________________________________________________________________________

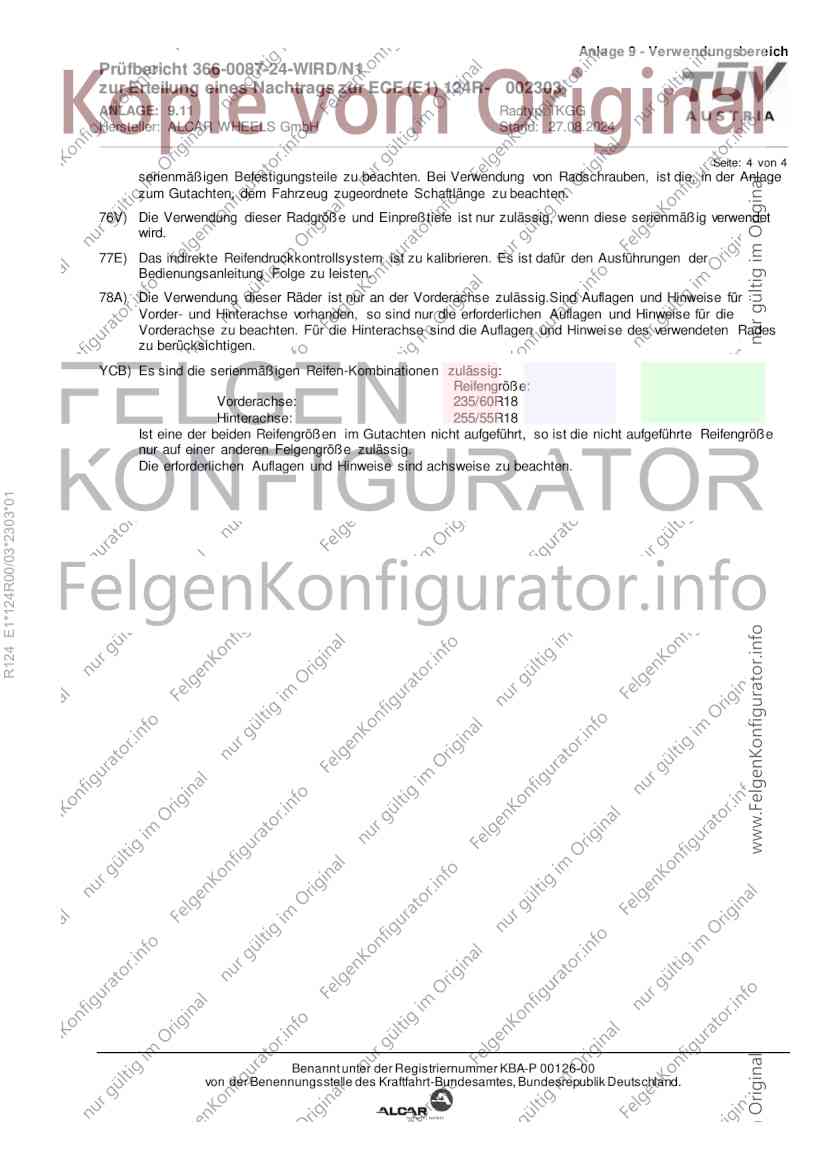

Seite: 4 von 4
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
78A) Die Verwendung dieser Räder ist nur an der Vorderachse zulässig.Sind Auflagen und Hinweise für
Vorder- und Hinterachse vorhanden, so sind nur die erforderlichen Auflagen und Hinweise für die
Vorderachse zu beachten. Für die Hinterachse sind die Auflagen und Hinweise des verwendeten Rades
zu berücksichtigen.
YCB) Es sind die serienmäßigen Reifen-Kombinationen zulässig:
Reifengröße:
Vorderachse: 235/60R18
Hinterachse: 255/55R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
R124 E1*124R00/03*2303*01
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
(E1)-124 R - 002303
Size: 8.00x18
Type: TKGG
Date: 10.10.2024
per 366-0087-24-WIRD/N1 1/2

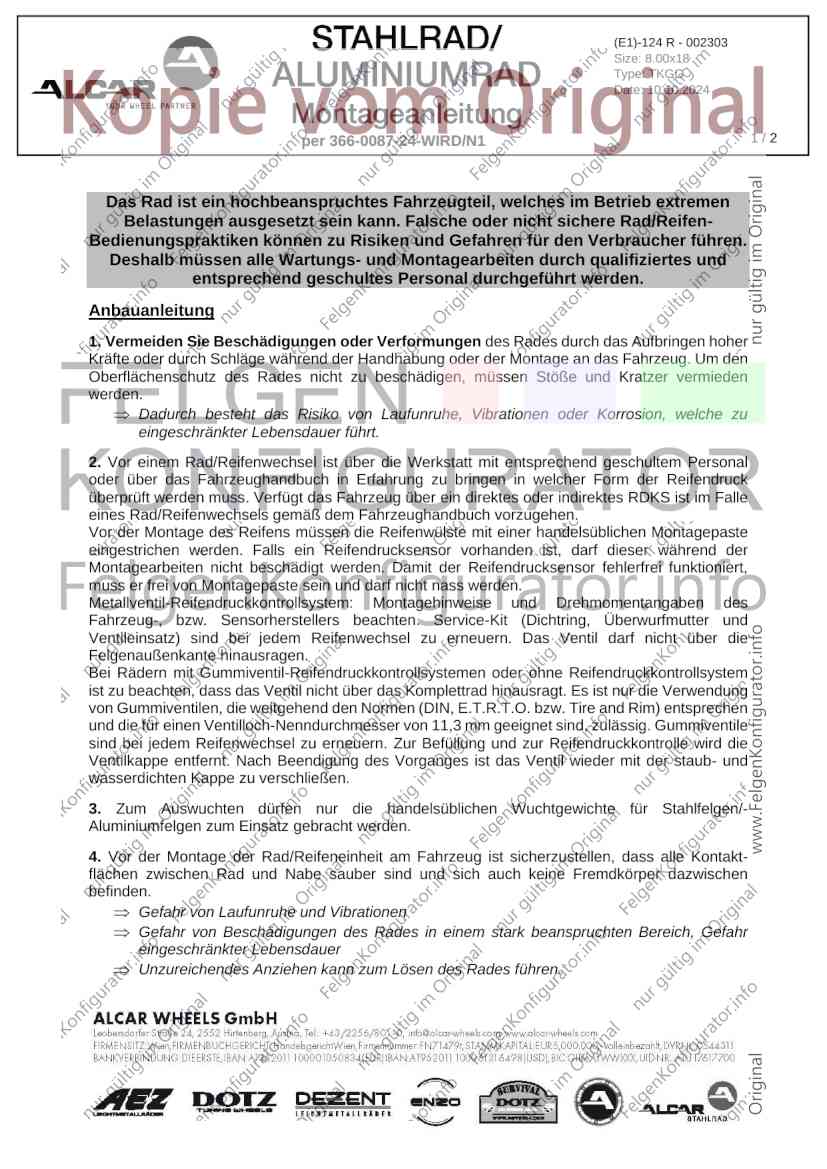

Das Rad ist ein hochbeanspruchtes Fahrzeugteil, welches im Betrieb extremen
Belastungen ausgesetzt sein kann. Falsche oder nicht sichere Rad/Reifen-
Bedienungspraktiken können zu Risiken und Gefahren für den Verbraucher führen.
Deshalb müssen alle Wartungs- und Montagearbeiten durch qualifiziertes und
entsprechend geschultes Personal durchgeführt werden.
Anbauanleitung
1. Vermeiden Sie Beschädigungen oder Verformungen des Rades durch das Aufbringen hoher
Kräfte oder durch Schläge während der Handhabung oder der Montage an das Fahrzeug. Um den
Oberflächenschutz des Rades nicht zu beschädigen, müssen Stöße und Kratzer vermieden
werden.
Dadurch besteht das Risiko von Laufunruhe, Vibrationen oder Korrosion, welche zu
eingeschränkter Lebensdauer führt.
2. Vor einem Rad/Reifenwechsel ist über die Werkstatt mit entsprechend geschultem Personal
oder über das Fahrzeughandbuch in Erfahrung zu bringen in welcher Form der Reifendruck
überprüft werden muss. Verfügt das Fahrzeug über ein direktes oder indirektes RDKS ist im Falle
eines Rad/Reifenwechsels gemäß dem Fahrzeughandbuch vorzugehen.
Vor der Montage des Reifens müssen die Reifenwülste mit einer handelsüblichen Montagepaste
eingestrichen werden. Falls ein Reifendrucksensor vorhanden ist, darf dieser während der
Montagearbeiten nicht beschädigt werden. Damit der Reifendrucksensor fehlerfrei funktioniert,
muss er frei von Montagepaste sein und darf nicht nass werden.
Metallventil-Reifendruckkontrollsystem: Montagehinweise und Drehmomentangaben des
Fahrzeug-, bzw. Sensorherstellers beachten. Service-Kit (Dichtring, Überwurfmutter und
Ventileinsatz) sind bei jedem Reifenwechsel zu erneuern. Das Ventil darf nicht über die
Felgenaußenkante hinausragen.
Bei Rädern mit Gummiventil-Reifendruckkontrollsystemen oder ohne Reifendruckkontrollsystem
ist zu beachten, dass das Ventil nicht über das Komplettrad hinausragt. Es ist nur die Verwendung
von Gummiventilen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen
und die für einen Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig. Gummiventile
sind bei jedem Reifenwechsel zu erneuern. Zur Befüllung und zur Reifendruckkontrolle wird die
Ventilkappe entfernt. Nach Beendigung des Vorganges ist das Ventil wieder mit der staub- und
wasserdichten Kappe zu verschließen.
3. Zum Auswuchten dürfen nur die handelsüblichen Wuchtgewichte für Stahlfelgen/-
Aluminiumfelgen zum Einsatz gebracht werden.
4. Vor der Montage der Rad/Reifeneinheit am Fahrzeug ist sicherzustellen, dass alle Kontakt-
flächen zwischen Rad und Nabe sauber sind und sich auch keine Fremdkörper dazwischen
befinden.
Gefahr von Laufunruhe und Vibrationen
Gefahr von Beschädigungen des Rades in einem stark beanspruchten Bereich, Gefahr
eingeschränkter Lebensdauer
Unzureichendes Anziehen kann zum Lösen des Rades führen.
(E1)-124 R - 002303
Size: 8.00x18
Type: TKGG
Date: 10.10.2024
per 366-0087-24-WIRD/N1 2/2

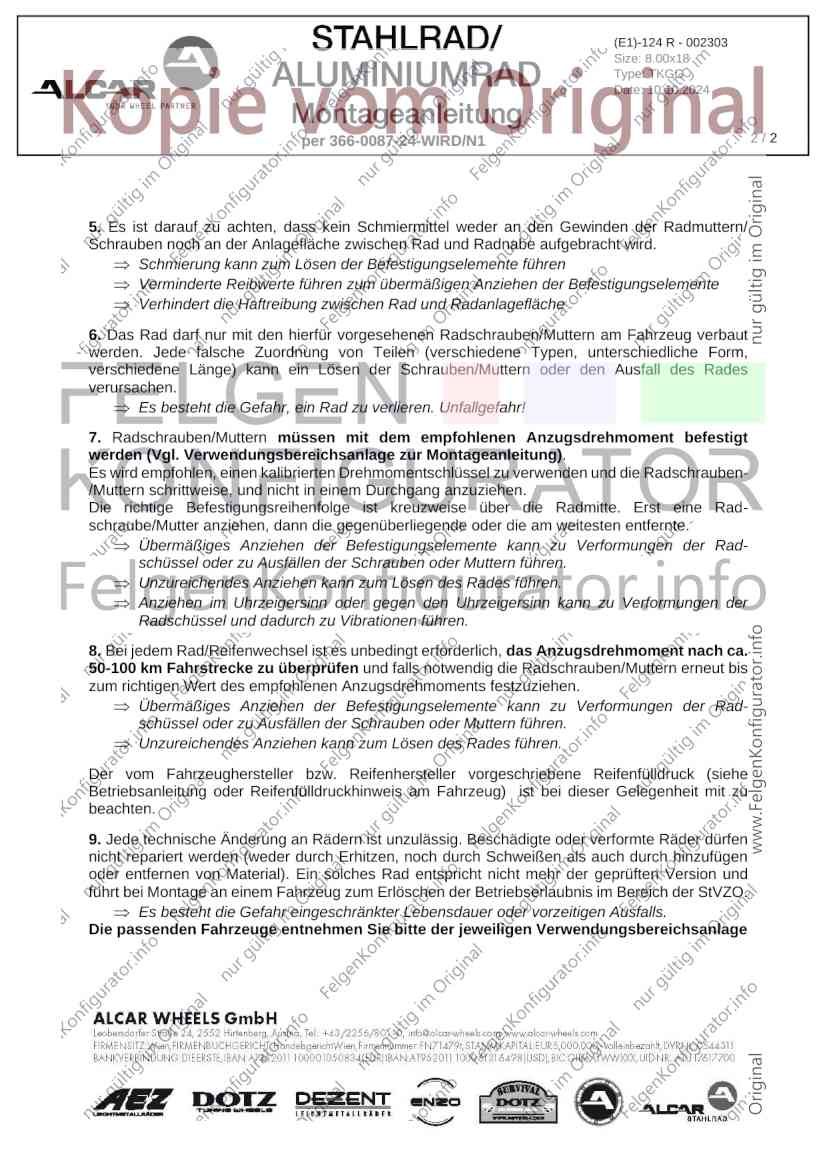

5. Es ist darauf zu achten, dass kein Schmiermittel weder an den Gewinden der Radmuttern/
Schrauben noch an der Anlagefläche zwischen Rad und Radnabe aufgebracht wird.
Schmierung kann zum Lösen der Befestigungselemente führen
Verminderte Reibwerte führen zum übermäßigen Anziehen der Befestigungselemente
Verhindert die Haftreibung zwischen Rad und Radanlagefläche
6. Das Rad darf nur mit den hierfür vorgesehenen Radschrauben/Muttern am Fahrzeug verbaut
werden. Jede falsche Zuordnung von Teilen (verschiedene Typen, unterschiedliche Form,
verschiedene Länge) kann ein Lösen der Schrauben/Muttern oder den Ausfall des Rades
verursachen.
Es besteht die Gefahr, ein Rad zu verlieren. Unfallgefahr!
7. Radschrauben/Muttern müssen mit dem empfohlenen Anzugsdrehmoment befestigt
werden (Vgl. Verwendungsbereichsanlage zur Montageanleitung).
Es wird empfohlen, einen kalibrierten Drehmomentschlüssel zu verwenden und die Radschrauben-
/Muttern schrittweise, und nicht in einem Durchgang anzuziehen.
Die richtige Befestigungsreihenfolge ist kreuzweise über die Radmitte. Erst eine Rad-
schraube/Mutter anziehen, dann die gegenüberliegende oder die am weitesten entfernte.
Übermäßiges Anziehen der Befestigungselemente kann zu Verformungen der Rad-
schüssel oder zu Ausfällen der Schrauben oder Muttern führen.
Unzureichendes Anziehen kann zum Lösen des Rades führen.
Anziehen im Uhrzeigersinn oder gegen den Uhrzeigersinn kann zu Verformungen der
Radschüssel und dadurch zu Vibrationen führen.
8. Bei jedem Rad/Reifenwechsel ist es unbedingt erforderlich, das Anzugsdrehmoment nach ca.
50-100 km Fahrstrecke zu überprüfen und falls notwendig die Radschrauben/Muttern erneut bis
zum richtigen Wert des empfohlenen Anzugsdrehmoments festzuziehen.
Übermäßiges Anziehen der Befestigungselemente kann zu Verformungen der Rad-
schüssel oder zu Ausfällen der Schrauben oder Muttern führen.
Unzureichendes Anziehen kann zum Lösen des Rades führen.
Der vom Fahrzeughersteller bzw. Reifenhersteller vorgeschriebene Reifenfülldruck (siehe
Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) ist bei dieser Gelegenheit mit zu
beachten.
9. Jede technische Änderung an Rädern ist unzulässig. Beschädigte oder verformte Räder dürfen
nicht repariert werden (weder durch Erhitzen, noch durch Schweißen als auch durch hinzufügen
oder entfernen von Material). Ein solches Rad entspricht nicht mehr der geprüften Version und
führt bei Montage an einem Fahrzeug zum Erlöschen der Betriebserlaubnis im Bereich der StVZO.
Es besteht die Gefahr eingeschränkter Lebensdauer oder vorzeitigen Ausfalls.
Die passenden Fahrzeuge entnehmen Sie bitte der jeweiligen Verwendungsbereichsanlage
